Коллекторная система отопления

Приобретение коллектора

Прежде чем приобрести определенные коллекторы для отопления дома цены на которые формируются производителями в зависимости от типа устройства и его назначения, собственникам стоит изучить основные параметры выбора. Ими являются технические характеристики коллекторов. Они должны совпадать с требованиями схемы отопления, поэтому лучше коллектор для отопления купить после консультирования со специалистами-теплотехниками.

Если необходимо купить коллектор для отопления цена которого в среднем составляет около семи тысяч рублей, стоит обратить внимание на следующие характеристики:

  1. пропускная способность;
  2. максимальное рабочее давление прибора;
  3. возможность добавления контуров;
  4. наличие дополнительных опций.

Также значение имеет качество коллектора и репутация фирмы производителя. Отдельно стоит рассмотреть гелиоколлекторы для отопления, которые отличаются сложной конструкцией и имеют соответствующую цену. К примеру, базовые солнечные коллекторы для отопления дома цены имеют в диапазоне 500-600 долларов, что гораздо больше традиционных распределительных коллекторов. Сделать солнечный коллектор своими руками для отопления довольно сложно, поэтому собственникам остается один вариант — купить устройство в готовом виде в строительном магазине. Такая покупка сопровождается большими затратами, и прежде чем солнечный коллектор отопления купить, стоит оценить эффективность и рациональность вложенных инвестиций.

Выбор насоса циркуляции

Лучевая трубопроводная разводка используется обычно в системах горизонтального типа с нижней подачей теплового носителя. Для неё требуется насос, который стимулирует циркуляцию тёплой жидкости по всем ветвям.

Циркуляционный насос уравнивает температурные показатели на входе и выходе контура отопления. Таким образом, повышается качество обогрева. Система становится компактнее и не такой материалоёмкой.

Для правильного выбора циркуляционного прибора в связи с этими характеристиками необходимо знать диаметр труб, их протяжённость и расстояние от самого насоса. Рассчитывать эти показатели нужно уже на стадии составления проекта.

Как установить насос

Для достижения максимального коэффициента полезного действия и качественного обогрева требуется учитывать следующее:

  1. Насосы с мокрым ротором монтируются так, чтобы вал находился горизонтально.
  2. Ставится техника обычно на обратке трубопроводной системы, так как там температуры ниже. Более новые приборы могут устанавливаться и на контур подачи, они не боятся высоких температур.
  3. Должен находиться максимально близко к расширительному баку.
  4. Насос с терморегулятором обязан быть вдали от горячих предметов.
  5. Отопительный контур должен оборудоваться прибором для развоздушивания. При отсутствии его циркуляционный насос покупается с воздухоотводчиком.
  6. Для удаления твёрдых включений перед монтажом специалисты советуют промывать систему.
  7. Перед тем как запустить насос, стоит заполнить систему теплоносителем.

Многих интересует вопрос, можно ли обойтись без насоса, датчиков и воздухоотводчиков. Ответ – да. Однако потребуется организация некоторых условий, ведь циркуляция теплоносителя будет естественной.

Специалисты редко рекомендуют такой вариант. Дело в том, что лучевая схема системы отопления требует использования труб большого диаметра, а расширительный бачок нужно будет ставить в самом высоком уровне.

Небольшая дача либо другой маленький объект могут оптимально подойти для системы с естественной циркуляцией жидкости. Однако какой бы не был выбран вариант обогревательной системы, всё должно продумываться на этапе составления проекта.

Про виды циркуляционных насосов можно прочитать в этой статье.

2 Виды конструкций для обогрева дома

Отопление с водой в качестве носителя имеет очень простой принцип работы, а его конструкция состоит из трех основных узлов: нагревательный элемент (котел), трубопровод, по которому проходит жидкость, и радиаторы. Последние нагреваются и отдают тепло окружающей среде. Теплоноситель постепенно остывает и, пройдя круг по системе, возвращается обратно в котел, и цикл повторяется заново.

Регулировать микроклимат можно двумя способами. Первый – настроить котел на нужную температуру, второй – изменить расход теплоносителя в конкретном радиаторе с помощью специального крана. Они устанавливаются на входе каждой батареи. Кроме того, встречается автоматическая регулировка посредством термостата. Если в доме установлена двухтрубная система, тогда перед каждым краном или термостатом необходимо поставить байпас.

Байпас для отопительной системы

Еще системы делятся на естественные и принудительные. В первом случае отопление функционирует независимо от электроэнергии, да и сама конструкция предельно проста. Жидкость течет по трубам за счет разности температур без помощи какого-либо насоса. Горячая вода имеет меньшую плотность и вес, поэтому стремится вверх, а остыв, уплотняется и возвращается назад в нагреватель. Минусы:

  • большое количество труб;
  • диаметр трубопровода должен обеспечить естественную циркуляцию;
  • невозможно использовать современные радиаторы с малым сечением.

В принудительных системах циркуляция теплоносителя происходит за счет работы насоса, а все излишки жидкости попадают в расширительный бак. Для контроля давления предусмотрен манометр. К достоинствам следует отнести небольшой расход теплоносителя. Также тут можно устанавливать трубы любого диаметра, в том числе и малого. Система отличается высокой эффективностью. Недостаток только один – зависимость насоса от электроэнергии.

Виды водяных систем отопления в частном доме

Существует несколько видов водяного отопления для частных домов. Здесь мы подразумеваем стандартные системы обогрева с помощью радиаторов, теплые полы и плинтусное отопление. Отдельные виды могут совмещаться друг с другом, что позволяет достичь эффективного обогрева. Например, в спальнях и гостиных монтируются обычные радиаторы, а в ванных комнатах и туалетах нередко прокладываются теплые полы – отличное решение для тех, кто не выносит холода и не любит холодный кафель. Давайте разберемся в отдельных видах отопления и в их преимуществах.

Радиаторные

Радиаторные системы отопления являются неустаревающей классикой. Принцип их работы заключается в передаче тепла от теплоносителя через устанавливаемые в помещениях радиаторы. Такие отопительные системы смонтированы в подавляющем большинстве зданий различного назначения – в жилых, производственных, административных, хозяйственных и многих других. Они отличаются относительной легкостью в монтаже – достаточно протянуть трубы и подключить к ним радиаторы.

Раньше водяное отопление в частном доме предусматривало монтаж громоздких чугунных радиаторов. Со временем им на смену пришли более легкие и тонкие стальные радиаторы, изготовленные из стойкой к коррозии стали. Позднее на свет появились алюминиевые батареи – они отличаются легкостью, дешевизной и выносливостью. Для частного дома это самый идеальный вариант батарей.

Главным плюсом радиаторных систем является то, что для их прокладки не нужно заливать бетонные стяжки. Весь монтаж сводится к установке котла и радиаторов с их последующим подключением. Радиаторы обеспечивают эффективный прогрев помещений и не нарушают дизайн интерьеров, особенно, если в качестве них выступают современные алюминиевые многосекционные батареи.

Теплый пол

Водяное отопление пола в частном доме может работать как в самостоятельном режиме, так и во вспомогательном. В самостоятельном режиме надобность прокладывать трубы с радиаторами отпадает, а все тепло испускают полы. Благодаря этому на таких полах могут без опаски играть дети, их не продует и не просквозит. У вас постоянно мерзнут ноги? Тогда вам обязательно придутся по душе всегда теплые полы. Во вспомогательном режиме они работают как дополнение к радиаторным системам.

Системы теплых полов хороши на кухнях, в ванных комнатах и туалетах. где на полу чаще всего лежит вечно холодная плитка. Прокладка отопления поможет сделать полы теплыми и комфортными. Например, в ванной комнате вам больше не придется становиться босыми ногами на холодную плитку. То же самое относится и к туалету. Если у вас на кухне лежит кафельный пол, смело укладывайте системы теплых полов и здесь. Еще одно место, где теплый пол станет атрибутом комфорта, это спальня – согласитесь, мало приятного вылезать из-под теплого одеяла и становиться пятками на холодные полы.

Для теплых полов характерна низкая температура теплоносителя, не превышающая +55 градусов, что позволяет создавать экономичные системы отопления. Но необходимость делать бетонные стяжки и проходить сквозь стены и дверные коробки является весомым минусом. Лучше всего продумать необходимость монтажа системы еще на этапе постройки дома.

Плинтусные

Современные отопительные системы, построенные на основе классических алюминиевых радиаторов, отличаются тем, что тепло от них распространяется только вверх – за счет естественной конвекции. В результате весь теплый воздух поднимается, а на его место поступает холодный воздух. Нет ничего удивительного в том, что у домочадцев начинают мерзнуть ноги. Единственным плюсом является отсутствие холода от окон, так как он уносится конвекцией к потолку. Но что делать с отоплением? Не опускать же радиаторы на самый пол?

Выходом из ситуации становятся плинтусные системы отопления. Здесь используются малогабаритные радиаторы, сделанные из латуни или алюминия. Подача теплоносителя осуществляется с помощью пластиковых труб небольшого диаметра. Система дополняется кранами, спускниками воздуха и прочими необходимыми аксессуарами.

Все это уложено в специальный пластиковый плинтус – попадающий сюда воздух нагревается и нагревает находящиеся сверху стены. Далее помещение согревается инфракрасным излучением от нагретых стен и полов. Сквозняки, дующие по полу, в обогреваемых помещениях отсутствуют. Здесь прогреваются не только стены, но и сами полы, делая комнаты теплыми и комфортными.

Достоинством плинтусного отопления является то, что его можно проложить на любом этапе, даже после завершения строительства. Недостатки – высокая стоимость монтажа и куча требований к размещению плинтусов и прочих элементов. Допускается и одновременный монтаж всех видов описанных систем.

Распределительный коллектор своими руками

Если у вас небольшой домик, то вполне возможно, что заводской коллектор вам подойдет. Но чаше всего такого не происходит, и многие люди не знают, что с этим делать. Помучавшись и помаясь нанимают сантехника, который делает все на прямую от котла. И потом жалуются что тепла нет.

После составления сметы коллектора закупаем материал, готовим инструмент и приступаем к изготовлению коллектора.

Сначала трубоквадрат или трубу для коллектора зачищаем от ржавчины. Делаем разметку с помощью штангенциркуля, линейки и керна.

Обвариваем трубы и резьбы и привариваем крепления.

Таким образом, бывает сложно или даже невозможно подобрать заводской распределитель под конкретно ваши условия, так как размер коллектора и размер патрубков коллектора ограничены модельным рядом.

Рассмотрим черчение схемы коллектора на самой распространённой модели коллектора в шесть контуров. Сначала чертим сам коллектор подачи и обратки.

Компланарный распределительный коллектор одним махом решил проблему количества и размеров подключения котлов и контуров отопления, решилась проблема нагромождения труб и стало очень быстро, и легко делать мониторинг, обслуживание и ремонт котельного оборудования.

Компланарный коллектор имеет достаточно простое устройство, поэтому его не составит труда сделать даже новичкам, которые до этого не брались за сборку подобных устройств.

Узнайте больше о монтаже самогреющего кабеля в трубы водопровода.

Распределительный коллектор представляет собой металлическую гребенку со множеством патрубков, которые предназначаются для подключения всех отопительных приборов в помещениях с целью централизованного отопления, возможности регулировки температуры, степени подачи теплоносителя и давления.

Если в доме больше одного этажа, то мастера устанавливают по одному распределительному коллектору на этаж. Таким образом обеспечивается качественное отопление в каждой комнате на этаже, а в случае необходимости проведения ремонта можно отключить определенную комнату или этаж, при этом другие комнаты или этажи останутся отапливаемыми.

Теперь рассмотрим принцип действия несколькими этапами:

В Интернете достаточно просто найти схемы самостоятельной сборки распределительных коллекторов, и вместе с этим недостаточно информации о конкретных действиях, необходимых для сборки данного устройства. Отметим, что читатель, решивший самостоятельно собрать разводку, должен в первую очередь составить эскиз, по которому и будут выполняться дальнейшие работы.

Проводя аналогию, он представляет собой систему проводников и соединений с централизованным управлением для регулировки отопления.

Рекомендуем ознакомиться с видео, в котором рассказано как сделать разводку для воды своими руками:

На сегодняшний день одним из наиболее выгодных и приемлемых вариантов максимально продуктивной работы отопительной системы является использование распределительного коллектора, который позволяет равномерно распределять тепловые потоки носителя по всей поверхности. Учитывая особенности коллекторов, их свойства и характеристики, данная статья будет посвящена именно этим устройствам.

Все рабочие контуры будут подключаться к двум устройствам — подающему и возвратному; это означает, что вы, как мастер, должны будете собрать простой компланарный коллектор, устройство которого мы описывали выше. Когда эскиз будет готов, остается выполнить сборку коллектора.

Вторая разводка необходима для регулировки давления воды и интенсивности отопления — с его помощью можно выставлять необходимый уровень давления на каждой ветке.

Видео описание

В каком случае коллекторно-лучевому подключению радиаторов стоит отдать предпочтение?

Лучевая разводка отопления предпочтительнее при большой площади отапливаемого частного дома (а также в современных квартирах при разводке труб по полу). Когда не стоит задача экономии и необходимо соблюсти эстетическую составляющую интерьера. А в прочем это одна из самых лучших (если не лучшая) схем разводки отопления.

Все трубы в системе проходят в стяжке пола и не мешают дальнейшей отделки помещения. Ничего нигде не торчит. Радиаторы подключаются из пола, а лучше из стены. После монтажа мы сможем наблюдать только сами радиаторы отопления и никаких дополнительных труб на стенах.

Своё название такая разводка получила по аналогии с внешним видом. От коллекторной группы лучами расходятся трубы к радиаторам. Отсюда и название коллекторно-лучевая система отопления.

Выпускной коллектор

Итак, второй претендент, он также выполняет немаловажную роль – отвод сгоревших газов. После того как впускные клапана были закрыты, топливо сжимается и поджигается свечой зажигания – происходит мини взрыв, поршни идут вниз – открываются выпускные клапана и отводят сгоревшие газы.

Вот только после клапанов они должный выйти в глушитель, а собирает их, из каждого цилиндра как раз выпускной коллектор (также по одной трубе на цилиндр). Он также подсоединен своей широкой частью к головке блока, только (если утрировать) с другой стороны, далее по трубам газы собираются в одну большую, как правило, сначала стоит катализатор, который дожигает газы, затем после него уже идет глушитель (может стоять и отвод для турбины). После этого газы уходят дальше после в окружающую среду. Стоит упомянуть – этот тракт гасит не только отработанные газы, но и звук выхлопа! Точнее не он сам, а глушитель которую он передает «отработку».

Как вы понимаете выпускной коллектор, работает с высокими температурами, ведь зачастую выхлоп может разогреваться до 950 градусов Цельсия. Поэтому обязательно нужно применять металлы, да не простые, а тугоплавкие способные выдерживать высокие показатели «тепла».

В этот отводящий коллектор, зачастую вкручивают датчик, это «лямба-зонт» или кислородный датчик, он «следит» за содержанием кислорода и других газов в выхлопе.

Благодаря этому датчику корректируется подача топливной смеси через наш «подающий» коллектор, то есть получается взаимосвязь.

Выпускной тракт, обычно в автомобилях очень прочный, служит почти весь срок эксплуатации автомобиля.

Принципы устройства коллекторной системы отопления: что такое коллектор и все про его обустройство

2 Конструкция коллекторного отопления

Для начала необходимо понять схематические и конструктивные особенности системы. Самый простой чертёж такого оборудования будет состоять из одного распределительного узла. От него выходят несколько отопительных магистралей.


стандартный набор для отопительной системы

  • расширительный бачок;
  • циркуляционный насос;
  • группа безопасности.

Коллектор, от которого будут выходить магистрали, находится непосредственно возле котла. Он состоит из таких ключевых элементов, как входной и выходной.

Как понятно из контекста, во входное отверстие подключается подающая труба от котла. Уже непосредственно коллектор будет распределять теплоноситель по магистральным веткам.

В выходное отверстие поступает остывшая вода для дальнейшего перенаправления в котёл для повторного нагрева. Это своего рода обратка, как в классических отопительных системах, работающих на газу.

Такая простая схема коллекторного отопления может быть применена для одноэтажного дома, где мощность циркуляционного насоса будет позволять создавать необходимое давление в трубах. Но в двухэтажном доме или более она будет нецелесообразна, нужно будет устанавливать 2 коллектора и насос с более высокой производительностью. Один коллектор будет служить для работы тёплого пола, а второй — распределять теплоноситель по радиаторам.

Классическая схема коллекторного отопления частного дома с двумя этажами включает в себя 2 распределительных узла на каждом этаже. Но следует учитывать и общую площадь помещения, а соответственно и длину магистральных ветвей. Если сама система не имеет большой длины, то будет достаточно и одного узла на 2 этажа, поскольку он будет создавать нужное давление.

Не стоит забывать и о теплоотдаче, а также настройке температурного режима в каждом помещении. В жилых зданиях необходимо использовать специальные закрытые коробы для размещения коллекторов.

Установка коллекторной отопительной системы

Условно целый процесс монтажа возможно поделить на 3 этапа: укладка и закрепление труб на полу комнаты, установка коллекторного шкафчика и подключение труб к гребенкам.

Инструкция по исполнению работ выглядит так:

  • вначале готовится основание – бетон очищается и выравнивается;
  • после этого расстилается слой гидроизоляции, а по периметру комнаты наклеивается лента, которая разрешит сгладить расширение цементной стяжки;
  • после этого направляться слой гидроизоляции;
  • поверх него укладывается простая железная сетка и к ней проволокой либо особыми клипсами крепятся трубы. При креплении труб к сетке проволокой необходимо оставлять маленький зазор;

Что касается коллекторного шкафчика, то для частного дома возможно выбрать как настенные либо напольные модели, так и встроенные в стенке варианты. В принципе, на эффективность отопления это никак не воздействует, так что выбирать приходится скорее исходя из удобства доступа к коллекторным гребенкам.

Под модели шкафчиков, встроенные в стенке, нишу нужно предусмотреть еще на этапе проектирования дома. Вне зависимости от типа, шкафчик дополнительно необходимо крепить к стенкам анкерами либо саморезами (в деревянном доме), для этого предусмотрены особые проушины в конструкции шкафчика.

Коллекторное отопление

В коллекторном отоплении каждый прибор имеет свою независимую подводку. Это дает возможность регулировать температуру отдельного взятого радиатора или вовсе исключить его из оборота теплоносителя (отключить). Узел системы – именно коллектор, который имеет вид гребенки. В нее входит главные магистрали подачи и обратки, и выходят второстепенные разводки трубопроводов. Коллекторная водяная система отопления может быть как одно-, так и двухконтурной.

Плюсы:

  • Возможность настройки оптимальных параметров воздуха в помещении. То есть, каждый отопительный прибор контура управляется независимо и централизовано. Если в помещении стало жарко, по каким – либо причинам (пришло много гостей, появился дополнительный источник тепла прочее), температуру в радиаторе можно снизить, при этом не нарушить микроклимат в других комнатах дома. Вообще в разных помещениях можно создать разные температуры. Это позволяет сэкономить на энергоресурсах.
  • Применение в монтаже системы трубопроводов малых диаметров. Каждая ветка, которая выходит из коллектора, живит один отопительный прибор или малую группу. Из этого следует, что напор в трубопроводах не очень высокий (но допустимый). Небольшой диаметр трубопроводов определяет хорошую эстетичность отопительной системы. Ее элементы не выпирают и не загромождают помещение.

Минусы:

  • Большая затрата расходного материала при монтаже (в отличие от последовательной схемы подключения отопительных приборов в системе обогрева). Чем сложнее конфигурация подключения отдельных элементов, тем меньше экономия.
  • Сам узел коллектора выглядит не эстетично, громоздко. Чтобы он сильно не кидался в глаза, его нужно прятать.
  • В коллекторной системе отопления без монтажа циркуляционных насосов (на подаче и обратке) не обойтись. Силы гравитации для нормального обращения теплоносителя в контуре не достаточно. Покупка и установка циркуляционных насосов – это также не малые дополнительные расходы.
  • Энергозависимость. Мало того, что циркуляционные насосы ударят по бюджету, так это еще не все. Внеплановое выключение света на поселке может привести к сбою работы отопительной системы, а в зимнее время – замерзанию теплоносителя внутри трубопроводов. Это все из – за того, что насосы питаются от электричества.
  • Специалисты не рекомендуют монтировать коллекторные системы отопления в городских квартирах.

Производители предлагают на строительном рынке множество различных моделей коллекторов. Среди них есть приборы с максимальным набором элементов. Часть подачи теплоносителя оснащена расходомерами. С помощью этих приборов можно регулировать поток воды в контуре. Это делают для того, чтобы уравновесить давление в системе. Часть обратки теплоносителя оснащена термодатчиками. С помощью данных приборов регулируется температура в радиаторах отопления. Система позволяет автоматически контролировать нагрев каждого отопительного прибора. Термодатчики для коллекторной системы могут быть также разными. Часто используют латунные элементы с дюймовым проходом. Термодатчики имеют заглушки на обратке. Это позволяет, если возникла такая необходимость, подключить к системе дополнительные элементы.

Есть люди, которые изготавливают гребенки своими руками. Этого делать настоятельно не рекомендовано. Гребенки должны монтировать квалифицированные специалисты, которые имеют достаточно знаний и навыков, и выполнят работу согласно действующим на данный момент строительным нормам и правилам. После установки системы проводят гидравлические испытания. Игнорирование строительных норм и правил при монтаже приводит к негативным последствиям, вплоть до порывов системы и несчастных случаев.

Место для установки коллектора определяется на этапе проектирования отопительной системы. Если в доме несколько этажей, на каждом отводиться место для коллекторного блока. Чаще всего в стене делают для этого специальную нишу на небольшой высоте от уровня пола, но так, чтобы маленькие дети или животные не могли добраться в нее. Гребенка должна устанавливаться в помещении с допустимой влажностью воздуха (кладовая, коридор прочее).

Устройство может быть прикреплено прямо на стену, если оно монтируется в подсобном помещении или размещается в специально отведенном для этого шкафу (имеется ввиду металлический ящик с дверкой).

Назначение

Тёплый пол обычно представляет собой систему, в которую включено несколько отопительных контуров – как минимум по одному на каждое помещение. При большой площади пола или для раздельного управления нагревом в разных зонах одного помещения задействуются два или более контуров.

Гребенка для отопления, распределительный коллектор – названия устройства, обеспечивающего поступление теплоносителя в контуры напольной системы обогрева. Распределительный узел состоит из двух гребёнок – одна из них отвечает за распределение теплоносителя, нагретого котлом, по подключённым отопительным контурам, вторая собирает остывший теплоноситель и подаёт его в трубу обратки для возвращения в котёл.

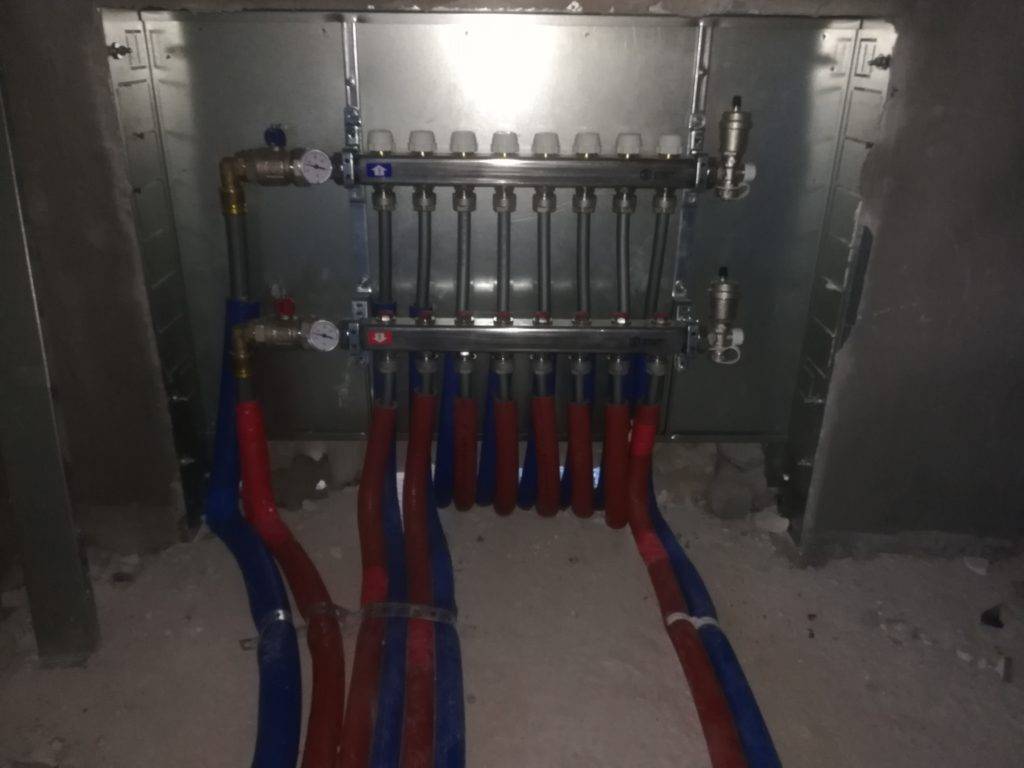

Смонтированный распределительный узелИсточник a.d-cd.net

Помимо основной функции распределения и сбора теплоносителя, коллекторный узел может решать и ряд других задач. В зависимости от комплектации, он может:

  • отвечать за обезвоздушивание системы;
  • обеспечивать регулировку подачи теплоносителя в требуемых объёмах;
  • регулировать расход циркулирующей жидкости с помощью ручных либо автоматических расходомеров.

Это позволяет поддерживать оптимальный температурный режим в каждом из помещений в зависимости от требований к микроклимату, исключить завоздушивание отопительной системы, которое оборачивается снижением эффективности её работы. Также на подающий и обратный коллекторы устанавливают запорные клапаны – через них контуры заполняют теплоносителем, выполняют опрессовку системы, производят слив жидкости.

Коллекторная группа с автоматическими воздухоотводчикамиИсточник tvo.by

Достоинства

Коллекторный метод имеет своих поклонников как среди профессионалов, так и среди обывателей.

Это связано с положительными особенностями, которые гарантирует такой способ отопления.

  • Тепло распространяется равномерно. Априори положено, чтобы температура, поступая в трубы из коллектора, не падала. В связи с этим достигается равномерный прогрев и поддержание температуры во всех приборах, подключенных к системе. При этом всегда есть возможность понизить температуру, если это необходимо.
  • Возможность настройки. При желании можно не только регулировать температуру, но и полностью отключать какое-либо из ответвлений. Например, если в одной из комнат не нужен обогрев, то можно просто отключить радиатор, тем самым предотвратив холостую отдачу тепла. Это особенно удобно, если вы живете в большом доме, например, в 3-х этажном особняке, и не всегда пользуетесь всеми комнатами. Регулировка осуществляется из коллекторного шкафа.
  • Простота ремонта. Если какая-либо из деталей системы сломается, вам не придется отключать всю систему (речь не идет о поломке самого коллектора). Достаточно будет перекрыть подачу тепла в поврежденное ответвление.
  • Эстетическая привлекательность. Подключая коллектор, вы получаете возможность расположить трубы где угодно, а не только над радиатором. Многие пользуются этим обстоятельством и делают трубы скрытыми, пряча их под плинтус или за фальшстену.

Плюсы и минусы

Что дает применение коллектора? Чем мы жертвуем?

Достоинства

Преимущества коллекторной системы отопления сводятся по большей части к удобству эксплуатации и управления отопительной системой:

Каждый элемент контура управляется независимо и централизованно. Что это значит? Вы, находясь в одной точке дома, можете задать температуру в любой комнате;при необходимости несложно полностью отключить отопительный прибор или группу приборов.

При этом отключение никоим образом не затронет другие помещения.

Поскольку каждая ветка, ведущая от коллектора, питает лишь один радиатор или небольшую их группу, можно обойтись небольшим диаметром трубы. На практике, кстати, подводки чаще всего укладываются в стяжку и представляют собой линию, максимально близкую к прямой между коллектором и отопительным прибором.

При необходимости коллекторная схема позволяет сформировать несколько контуров с разными параметрами отопления —перепадом и температурой. Для этого используется так называемая гидрострелка —разновидность коллектора, представляющая собой трубу с большим внутренним объемом.

Она монтируется несколько необычно, создавая своего рода короткое замыкание между подачей и обраткой. Котел непрерывно подогревает воду в первичном контуре, и она медленно циркулирует внутри гидрострелки;отбирая воду на разном расстоянии от врезок подачи и обратки, можно получить разные значения перепада давлений и температуры теплоносителя.

Типичное применение этой разновидности коллекторной схемы —отопление частного дома с использованием и радиаторов, и теплых полов.

Недостатки

Не обошлось и без них.

  • Расход трубы намного больше, чем при последовательном подключении. Чем сложнее конфигурация помещения и больше его площадь —тем больше разница в затратах.
  • Традиционную одно —или двухтрубную систему отопления несложно смонтировать на стенах. При лучевом отоплении такое размещение подводок будет крайне неэстетичным, да и расход материалов дополнительно увеличится.
  • Укладка подводок в стяжку имеет очевидное последствие: трубы в полу не должны иметь никаких соединений —ни сварных, ни резьбовых. ЛЮБОЕ соединение —это потенциальное место утечки. Понятно, что вскрывать монолитный бетон для устранения течи —перспектива не из приятных.
  • Суммарное гидравлическое сопротивление контура будет непомерно большим. Особенно при использовании труб малого диаметра. О естественной циркуляции можно забыть полностью: незначительного перепада гравитационной системы отопления явно не хватит.
  • При использовании нескольких независимых контуров отопления чаще всего приходится устанавливать столько же циркуляционных насосов, сколько больших колец отопления проложено по дому. Отсюда —опять-таки увеличение расходов и на стадии монтажа, и в процессе эксплуатации.
  • Само по себе применение принудительной циркуляции делает схему энергозависимой. Украли провода? Упал столб линии электропередач? Получите размороженную систему отопления при полностью рабочем котле.

Стоит остановиться насосам —и вся сложная схема разводки станет бесполезным нагромождением холодных труб.

Основные характеристики коллекторной системы

Главное различие между коллекторным и стандартным линейным методом перераспределения теплового носителя – деление потоков на несколько независимых друг от друга каналов. Могут применяться различные модификации коллекторных установок, различающиеся комплектацией и размерным рядом.

Нередко коллекторную схему отопления называют лучевой. Это связано с конструкционными особенностями гребенки. При осмотре устройства с верхней точки можно заметить, что отходящие от нее трубопроводы напоминают изображение солнечных лучей

Конструкция сварного коллектора достаточно проста. К гребенке, представляющей из себя трубу круглого или квадратного сечения, подключают необходимое количество патрубков, которые, в свою очередь, подсоединяются к индивидуальным линиям контура обогрева. Сама коллекторная установка сопрягается с главным трубопроводом.

Также устанавливается и запорная арматура, посредством которой осуществляется регулировка объема и температуры нагреваемой жидкости в каждом из контуров.

Коллекторную группу, укомплектованную всеми необходимыми деталями, можно приобрести в готовом виде или же собрать самостоятельно, что существенно снизит расходную смету при проектировании обогрева

Положительные стороны эксплуатации системы обогрева, в основе которой находится распределительный коллектор, следующие:

  1. Централизованное распределение гидравлической схемы и температурных показателей происходит равномерно. Самая простая модель кольцевой гребенки двух- или четырехконтурного типа может достаточно эффективно сбалансировать показатели.
  2. Регулирование рабочих режимов тепломагистрали. Процесс воспроизводится за счет наличия специальных механизмов – счетчиков-расходомеров, узла подмеса, запорно-регулировочной арматуры и термостатов. Однако их установка требует правильных расчетов.
  3. Удобство обслуживания. Надобность в проведение профилактических или ремонтных мер не требует отключения всей сети отопления. За счет задвижной трубопроводной арматуры, монтированной на каждый отдельный контур, можно легко перекрыть поток теплоносителя на требуемом участке.

Тем не менее есть и недостатки в такой системе. В первую очередь – повышается расход труб. Компенсация гидравлических потерь осуществляется посредством монтажа циркуляционного насоса. Его требуется устанавливать на все коллекторные группы. Помимо этого, это решение актуально исключительно в отопительных системах закрытого типа.
