Ремонтируем насос «Малыш» своими руками

Неисправности и ремонт

Большинство насосных изделий разных марок часто сталкиваются с одинаковыми проблемами

Большинство насосных изделий разных марок часто сталкиваются с одинаковыми проблемами. Мы перечислим самые распространённые из них и укажем, что нужно делать для устранения неисправности:

  1. Слышен гул мотора, но агрегат не качает воду. Это значит, что прибор работает «на сухую» (без воды). Если вы уверены, что оборудование установлено правильно и проблема не связана с дебетом гидротехнического сооружения, то вероятной причиной неисправности может стать ослабление гаек, крепящих амортизатор, износ резиновых деталей (клапана) или обрыв штока. Для устранения неисправности делают следующее:
    • Найдите амортизатор насосного оборудования. На штоке есть две гайки, которые его фиксируют. Их необходимо закрутить до упора, а для большей надёжности самую верхнюю гайку лучше законтрить.
    • В случае износа клапана его нужно заменить новым изделием. Такая неисправность возникает, если агрегат качает сильно загрязнённую воду. Чтобы этого не происходило, используйте фильтр грубой очистки на входящем патрубке.
    • В случае обрыва штока починить прибор не получится, поэтому придётся покупать новый насос.
  1. Во время запуска прибора выбивает пробки. Такое может происходить из-за сгорания обмотки или неисправности электрического кабеля. Поиск проблемы стоит начать с тестирования кабеля. В случае его неисправности кабель нужно заменить. Если же он в порядке, то проблема кроется в перегоревшей обмотке. Можно попробовать заменить старую катушку новым изделием или отнести агрегат в сервисный центр для перемотки обмотки.
  2. Во время работы насос очень греется и вибрирует. Обе проблемы связаны с работой прибора «на сухую». Всё дело в том, что вода хорошо охлаждает корпус прибора, если же он работает вне этой среды, то быстро перегревается, что вызывает отслоение магнита и стопор поршня. Чтобы отремонтировать прибор, делают следующее:
    • Агрегат разбирают и, постукивая по корпусу, находят место установки магнита.
    • Затем из корпуса вынимаются все детали, а на внутренней поверхности при помощи болгарки делается насечка из вертикальных и горизонтальных полос глубиной 2 мм.
    • После этого место с насечкой смазывается хорошим влагостойким клеем или герметиком.
    • Магнит необходимо хорошо вдавить в этот клей.
    • Когда клеящее вещество высохнет, прибор можно собирать.
  1. Низкое давление может быть связано с тем, что в вибраторе оставлен слишком маленький зазор. Чтобы его отрегулировать проделывают следующее:
    • Для начала нужно проверить плотность фиксации гаек на штоке, целостность резинового клапана, а также убедиться, что нет обрыва тяги.
    • Если всё в норме, то нужно увеличить зазор для проникновения воды. Для этого на вибратор прикручивают необходимое количество шайб. Их количество может быть разным и зависит от требуемого давления и хода насосного оборудования.

Видео инструкция по ремонту скважинного насоса «Вихрь»:

Почему не работает водяной насос: не качает воду, греется, гудит, шумит

Насосы являются элементами систем водоснабжения, водоотведения, орошения. Даже при правильной эксплуатации качественного насосного оборудования оно со временем выходит из строя.

Сложность самостоятельного ремонта заключается в том, что на современном рынке представлен огромный ассортимент насосов разного конструктивного исполнения. Для каждого типа агрегатов существуют особенности и порядок проведения ремонтных работ.

В случае поломки двигателя насосного агрегата ремонт однозначно необходимо доверить специалистам сервис-центра. Водяные насосы, применяемые в быту и ЖКХ, разделяют на 2 большие группы – погружные и поверхностные.

Почему не работает скважинный погружной насос: причины

Погружные насосы, предназначенные для забора воды с глубины, имеют удлиненный корпус, в котором трубопроводная часть располагается вверху, а двигатель может находиться, в зависимости от модели, вверху или внизу.Причиной, почему водяной насос, применяемый для скважины, не работает, может быть перегруз, который определяется при разборке агрегата:

  • раскручивают крепеж на корпусе;
  • отделяют рабочую камеру;
  • снимают крышку с секции двигателя;
  • проверяют все узлы на наличие нагара и запаха горения.

При повреждении обмотки двигателя ее заменяют. Проверяют контакты соединения кабеля с двигателем, целостность кабеля.

Другие причины, по которым погружной агрегат не включается:

  • Срабатывание электрической защиты из-за неисправности самого аппарата, кабеля, автоматического выключателя на щитке.
  • Перегорание предохранителей. Если новые предохранители снова выйдут из строя, то причиной этого могут быть: дефект силового кабеля или неисправность электропроводки.
  • Дефект кабеля, находящегося под водой, нарушение контактов.
  • Срабатывание защиты от пуска «всухую».

Почему насос работает, но не качает воду или качает плохо?

Существует несколько причин этой проблемы. Одна из них – повышенное содержание песка в скважинной воде. Следствия:

  • Повреждение клапана. Эта проблема может повлечь другую – в результате гидроудара повреждаются другие узлы агрегата.
  • Засорение фильтра на входе. Его необходимо прочистить или заменить на более эффективное устройство.
  • Деформация крыльчатки – может быть исправлена путем выравнивания.
  • Повреждение электромагнита. Эту неисправность устраняют только в условиях специализированной мастерской.

Причинами, почему насос не создает требуемое давление или качает рывками, могут быть: перекрытие запорного вентиля, расположение насоса выше уровня воды, залипание обратного клапана. Уменьшение эффективности работы агрегата происходит из-за снижения напряжения в сети, частичного засорения клапанов и вентилей в трубопроводной системе, разгерметизации трубопровода.

Причины некорректной работы погружных насосов

Причинами того, почему насос гудит, но не качает воду, являются:

  • неправильное хранение, из-за которого крыльчатка агрегата «прилипает» к корпусу;
  • поломка конденсатора запуска;
  • снижение напряжения в электросети;
  • заклинивание крыльчатки из-за грязи, скопившейся в корпусе.

Почему насос издает посторонние звуки – шумит, стучит, трещит?

Часто причиной треска и стука становится попадание инородного предмета в рабочую камеру насоса. Шум при включении агрегата может свидетельствовать о не исправности рабочего колеса или смещении вала электродвигателя.

В современных моделях насосов и насосных станций может предусматриваться звуковой эффект, сообщающий о запуске оборудования «всухую».

Почему не качает поверхностный насос?

Причины поломки и некорректной работы поверхностных насосов:

  • эксплуатация агрегата в «сухом режиме», приводящая к перегреву двигателя и повреждению резиновых прокладок;
  • гидравлический удар, он может стать причиной выхода из строя различных узлов и деталей;
  • перекачивание слишком горячей воды, из-за которой разрушаются уплотнительные материалы и греется двигатель насоса.

Привести к повреждению гидравлической части может замерзшая вода, которая осталась в корпусе агрегата, отправленного на хранение.

Насосы – достаточно сложные агрегаты, поэтому перед тем как их отрегулировать или отремонтировать, необходимо правильно установить существующие проблемы. Сделать это могут специалисты сервис-центра, имеющие диагностическое оборудование и специальные инструменты. Самостоятельно рекомендуется устранять только мелкие поломки.

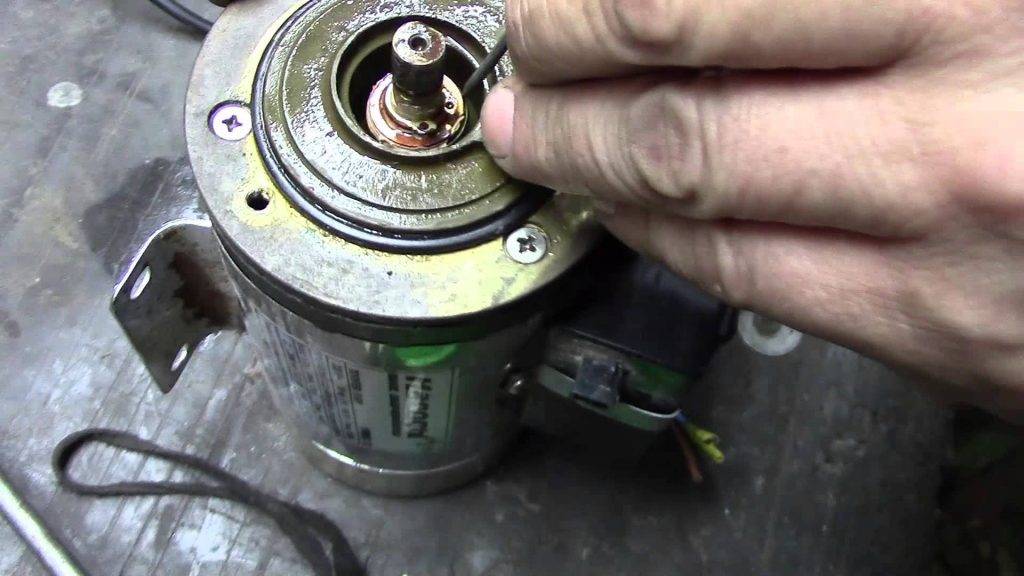

Насос не работает

Причины могут быть такие: разгерметизация корпуса, перегорела обмотка двигателя, сломаны лопасти после попадания твердых крупных частиц. Проверьте отсутствие утечек, погрузив насос в ведро, проверьте также напряжение в розетках. Затем отвинтите болты и снимите корпус. Проверните вал двигателя на предмет наличия крупных частиц. Если двигатель заклинил из-за крупных включений, их следует удалить и по возможности заменить разрушенные рабочие кольца. Если разрушено рабочее колесо и лопасти, их следует заменить.

Далее проверьте электрику. Отсоедините от двигателя шнур питания и, если обнаружатся оплавленные части, замените весь шнур и вилку. Следует также проверить, нет ли обрыва обмотки двигателя. Если такое обнаружилось, ремонт лучше доверить специалисту.

1 Устройство: особенности конструкции и основные параметры

Насосы вибрационного типа служат человеку еще с советских времен. Их объем выпуска на сегодняшний день превышает 1 миллион штук в год, при этом потребность в них до сих пор не исчерпана. Удобство использования, доступная цена и стабильное качество – позволяют конкурировать на рынке насосного оборудования с агрегатами зарубежного производства.

Сборка вибрационного насоса Ручеек

1.1 Какая конструкция у насоса Ручеек?

Вибрационный насос состоит из следующих элементов:

  • электромагнит;
  • корпус;
  • вибратор;
  • электропривод;
  • фиксатор;
  • винты, шайбы, гайки;
  • втулка;
  • муфта.

Конструкция Ручейка имеет классическую компоновку – электропривод расположен снизу, а всасывающие отверстия сверху. Это позволяет обеспечить лучшее охлаждение, исключить забор примесей со дна. Агрегат без проблем работает длительное время в погружном состоянии с всасывающими отверстиями открытыми на воздух.

Электромагнит, размещенный под корпусом, формируется из обмотки и сердечника П-образного вида, материал исполнения которого является сталь электротехнической листовки. Обмотку составляют 2 катушки, соединенные последовательно. Катушка и обмотка залиты компаундом, который обеспечивает изоляцию, отвод тепла от катушек и закрепление.

Корпус защищает от механических повреждений, установленный в нем, клапан, роль которого заключается в закрытии входных отверстий. Когда давление отсутствует, жидкость свободно вытекает через специальный зазор диаметром от 0,6 мм до 0,8.

Якорь и шток, запрессованный в нем, формирует вибратор. На штоке размещен амортизатор, резиновая пружина, жестко крепящаяся на валу двумя гайками.

Насос Ручеек в сборе и в разрезе

1.2 Параметры насоса и его преимущества

На большинстве моделей указываются: номинальная подача — 0,12 л/с и номинальный напор – 40 м. По горизонтали расстояние, на которое Ручеек может транспортировать воду, составляет 100 м. В зависимости от регулировки, максимальное значение пропускной способности без напора колеблется в диапазоне 1-1,5 куб. м в час. Потребляемая насосом мощность варьирует в пределах 180-300 Вт. Максимальный ток равен 3,5 А, при этом потребляемый практически не превышается пусковым.

Температура перекачиваемой среды не должна превышать 35 градусов по Цельсию. Насос предусмотрен для функционирования с неагрессивной водой, допустимое загрязнение – 0,001%. Чтобы обеспечить агрегат требуемыми параметрами, рекомендуется комплектовать его шлангами, внутренний диаметр которых равен 19 мм и более. Использование шлангов с меньшим сечением повышает вероятность перегрузки во время работы насоса, потери производительности, поломки.

Среди преимуществ насоса выделяют:

  1. Цена, ориентированная на потребителя. Стоимость гидроаппарата на протяжении длительного времени остается доступной рядовому покупателю.
  2. Удобство эксплуатации, мобильность. Вес устройства, не превышающий 4 кг, способствует его легкой транспортировке и применению в любом резервуаре.
  3. Простота использования. Гидравлическая машина не содержит никаких электродвигателей, вращающих элементов, не привередлива в обслуживании, не нуждается в профилактических мероприятиях. Ремонт вибрационного насоса не сложно производить.
  4. Экономичность. Для поднятия 1 куб.м с 10-метровой глубины достаточно 0,2 кВт электроэнергии.
  5. Универсальность применения. Насос справляется с подачей воды в дом, откачкой жидкости из затопленных подвалов, канализации, поливом дачных участков. Его используют при углублении и чистке колодцев. Ресурс устройства, конечно, уменьшится.

1.3 Принцип действия изделия

При подключении агрегата к источнику электропитания с сетевым напряжением 50 Гц якорь притягивается к сердечнику. Каждые полпериода он отбрасывается амортизатором обратно. Таким образом, за 1 период токовой волны, притяжение якоря происходит дважды. Следовательно, за 1 секунду он притягивается сотню раз. Также наблюдается и частая вибрация поршня, находящегося на штоке с якорем.

Насос Ручеек без корпуса

Благодаря объему, ограниченному клапаном и поршнем, образуется гидравлическая камера. Действия в ней пружинятся за счет упругости перекачиваемой среды, содержащей растворенный воздух, и колебаний поршня. В то время, как вода выталкивается в напорный патрубок, а пружина разжимается-сжимается, клапан обеспечивает вход жидкости и через всасывающие отверстия – ее выход.

Насос Ручеек в комплекте имеет капроновый трос, используемый для его закрепления и монтажа. Трос защищает потребителя от поражения электричеством в случае пробоя изоляции, так как не проводит ток.

Что отличает дренажный насос от фекального

Дренажный насос способен работать в среде с твердыми частицами

Назначением дренажных насосов является откачивание и отведение воды и стоков с инородными примесями из различных резервуаров: котлованов, шахт, сливных ям, бытовых канализационных трубопроводов, промышленных систем и прочих очистных установок. С их помощью можно выкачивать и отводить фекальные стоки, обслуживая многоэтажные дома, а также воспользоваться оборудованием в случае подтопления подвалов.

Хотя и дренажный, и фекальный насос работают в похожих средах, между ними существует принципиальное отличие – для каждого вида определен допустимый размер твердых примесей в сточных водах. Для дренажных насосов это частицы с диаметром от 3 ÷ 12 мм (в зависимости от модели агрегата) и до 120 мм (данные насосы способны откачивать канализационные стоки больших объемов).

Фекальные насосы функционируют в жидкостях, где либо полностью отсутствуют твердые включения, либо размер их невелик. В связи с такой особенностью оборудование снабжается ножами и другими режущими механизмами, играющими роль измельчителя взвесей. Рабочее колесо насоса может быть полуоткрытым, моноканальным или вихревым.

Насос не желает выключаться что сделать

Если долгое время не случается выключения насоса, это говорит про то, что станция насосная не набирает давление, нужное для срабатывания реле. Причин тому может быть несколько, а конкретно:

  • не хватает силы насоса;
  • нет воды в пустоты газокольцевого насоса;
  • большая утечка в разводке провода воды.

Рассмотрим любую из приведенных обстоятельств. В каких вариантах насос не обеспечивает нужный напор? Причинами подобного явления бывают:

  • установка маломощного оборудования (насос не может справится с задачей в конкретных эксплуатационных условиях);
  • износ самого насоса.

Первая ситуация бывает при неправильном расчете мощности оборудования, когда такой показатель эксплуатации, как напор, не отвечает настоящим условиям. Другими словами насос слабый, благодаря этому не способен одолеть сопротивление воды (которую необходимо поднять с некоторой глубины) и сжатого воздуха в накопительном бачке. Эта проблема проявляет себя тут же после того как произошла установка приобретенной станции и первых попытках ее запустить. Решается вопрос заменой оборудования намного мощнее.

При долговечной эксплуатации водонапорного устройства может выйти из строя одна из деталей газокольцевого насоса. Иногда это бывает крыльчатка, что снашивается и не способен обеспечить нужный водонапор. В данной ситуации необходимо сменить изношенную деталь или насос в сборе. Для обоюдных случаев будет свойственно наличие воды в системе водопровода, другими словами станция воду закачивает, но ее давления не хватает для того, чтобы сработало реле.

Спецификой газокольцевого насоса считается его неспособность создавать давление без наличия воды в его пустоты. Перед запуском вновь установленной насосной станции, полость нагнетающего устройства и подающую трубу следует полностью наполнить водой через особое отверстие на насосном корпусе (сверху), закрытое резьбовой пробкой. Если это не сделать, насос будет работать попусту без остановок. Чтобы вода не уходила в резервуар забора воды, на конце подающей трубы в первую очередь ставится клапан обратный.

Вода для газокольцевых насосов считается не только объектом транспортировки, но и охладителем, благодаря этому продолжительно оставлять включенным нагнетающий прибор нельзя, если он не заполнен. Это может привести к перегреву и выходу из строя.

Как может появиться ситуация с отсутствием воды в пустоты насоса во время эксплуатации? Все просто – перестал работать клапан обратный, и вода ушла из подающей трубы. Необходимо сменить клапан (если продолжительно находится в эксплуатации) или проинспектировать его. Вполне может быть так, что между его корпусом и мембранной тканью попала песчинка либо иной небольшой предмет, мешающий плотному прилеганию. Чтобы подобного не появилось, клапан оборудуют сетчатым фильтром, предупреждающим загрязнение. Если станция продолжительно не отключается из-за отсутствия воды в насосе, из открытого смесителя ничего не польется. В подобной ситуации тут же выключайте оборудование и ищите причину.

Установка оборудования

Еще почему не выключается станция насосная? Так бывает при объемном заборе воды в точках употребления или при значительном прорыве трубопровода в системе бытового водообеспечения. Набранное насосом давление регулярно тратится, благодаря этому нагнетающее приспособление может продолжительно не выключаться. В подобной ситуации должна волновать возможность прорыва коммуникаций. Чтобы установить наличие/отсутствие утечки, перекрывается ближний к станции кран на отводящей трубе. Если потом оборудование стало работать с нормальными интервалами (набрало давление и выключилось), необходимо немедленно искать прорыв или просто кем-то забытый открытый кран.

Устройство и принцип действия агрегата

Принцип действия прост. Механизм забора и подъема воды при помощи поршня и клапана известен еще с античных времен Герона Александрийского. Вся разница в том, что схема переработана под электрический двигатель.

Электрический переменный ток меняет свое направление несколько раз в секунду. В России принят стандарт 50 Гц. Это означает, что за секунду ток меняет полярность 50 раз.

Соответственно, железный сердечник, помещенный в магнитное поле, создаваемое током с такой частотой, будет вибрировать с частотой смены полярности. Если к такому сердечнику добавить поршень с клапаном, то появится насос.

Все это разновидности одной и той же рабочей схемы. В принципах проведения их ремонта нет особой разницы

Корпус насоса состоит из двух половин. В одной из них электрическая катушка, создающая электромагнитное поле, а в другой помещена вся механика со стальным сердечником.

Катушка имеет П-образный сердечник. В сборе эта деталь называется ярмом. Она запрессована в корпус и залита для герметичности и изоляции компаундом — пластифицированной бакелитовой смолой с примесью кварцевого песка из соображений лучшей теплопроводности.

В другой половине корпуса находится гидравлическая камера. В ней располагается сердечник на резиновом амортизаторе. Движение сердечника корректирует резиновая мембрана. На сердечнике стоит поршень. А для направления потока откачиваемой жидкости на заборном патрубке ставится обратный клапан.

Проще говоря: катушка магнитит, сердечник вибрирует, амортизатор работает как герметизирующая прокладка корпуса и возвращает сердечник в нейтральное положение, мембрана не дает сердечнику раскачиваться, поршень толкает воду, клапан обеспечивает ее движение в одну сторону.

Вот и вся конструкция — просто и эффективно.

Насосы Малыш и модификации выпускают с нижним и верхним забором воды. Агрегаты с нижним забором ломаются чаще, так как у их конкурентов лучше охлаждается двигатель

Ремонт водяного насоса «Малыш» + видео

Перед началом ремонта насоса «Малыш» следует точно установить причину, вызвавшую ту или иную неисправность. От этого будет зависеть и правильное устранение неполадки.

  1. Отслоение электромагнита может привести к тому, что напор воды будет намного слабее, нежели предусмотренный в техпаспорте. В нормальном состоянии электромагнит крепится к нижней части корпуса при помощи особой эпоксидной заливки – компауда. В результате длительной эксплуатации он может отслаиваться, в результате длительной эксплуатации прибора. Для устранения этой неполадки вынимаем магнит из корпуса, отбиваем с его поверхности остатки не отслоившегося компауда, и с помощью острого предмета чертим на его поверхности небольшие борозды. Затем обмазываем электромагнит герметиком, лучше подойдёт состав для стекла, и вновь запрессовываем его в корпус. Когда герметик полностью схватится, «Малыш» можно собирать и запускать.
  2. Когда размер зазора между катушками поршня и электромагнита вибратора не соответствует норме, возможен выход двигателя из строя. Нормальный эксплуатационный зазор должен находиться в промежутке между 4 и 5 мм. При большем показателе электромеханизм будет перегреваться, а при меньшем – повышается вероятность износа катушек. Для регулировки зазора разбираем вибратор, вплоть до амортизатора. Затем собираем все комплектующие вновь на шток, при необходимости добавляя или убирая шайбы между втулкой поршня и амортизатором, добиваясь соответствия зазора между катушками до требуемой нормативом величины в 4-5мм.
  3. Насос при включении гудит, но вода по шлангу не поступает. Причин для этого бывает несколько. Самая безобидная – чересчур закручена гайка на регулировочном винте. Её следует ослабить и попробовать запустить «Малыша» вновь. Другая причина – разрыв резиновой манжеты поршня. В этой ситуации склеивать её не имеет смысла, а проще купить и установить другую. Другая причина, также не подлежащая ремонту – поломка центрального штока поршня. Здесь также следует приобрести новую деталь и установить на неё все остальные части вибратора.

Регулировка зазоров

Для стабильной работы агрегата важно, чтобы рабочие зазоры между деталями электропривода были правильно выставлены и настроены. Инструменты для ремонта насоса можно купить в строительном магазине


Инструменты для ремонта насоса можно купить в строительном магазине

Это важно, потому что:

  • Напряжение меньшей силы может уменьшать мощность прибора;
  • Небольшое напряжение оказывает влияние на электропривод, и оборудование может сломаться;
  • Больший вольтаж может спалить двигатель насоса.

Зазор между сердечником и якорем, согласно заводским параметрам, должен составлять около 0,5 см. Если величина зазора изменена, его нужно отрегулировать. Проще отдать прибор специалисту, но можно сделать регулировку своими руками.

Для того чтобы отрегулировать зазоры, нужно убирать либо добавлять шайбы под резиновым поршнем или якорем. Если не получается точно выставить подходящий размер, лучше отдать прибор в сервисный центр. Дополнительные шайбы увеличивают напор, а уменьшение их его ослабляет. Если зазор в электроприводе будет меньше или больше нормы, это может привести к поломке.

https://youtube.com/watch?v=7DFHYw0YeqY

Погружной насос «Малыш» является оптимальным выбором для обеспечения водой дома или дачи. Как и вся техника, такие устройства подвержены поломкам, особенно учитывая то, что он постоянно находится в воде. Починить прибор вполне возможно своими руками. При покупке устройства необходимо сохранить инструкцию, поскольку его схема будет очень важна при ремонте. Правильная эксплуатация и профилактические проверки аппарата помогут снизить риск поломок либо избежать их вообще.

Порядок разборки-сборки устройства

Отвечая на вопрос «как отремонтировать насос малыш своими руками?», прежде всего, стоит четко разобраться с тем, как правильно разобрать насос, не повредив его основные узлы. Разборка устройства проводится в следующем порядке:

Насос Малыш в разобранном виде

  1. Первое, что нужно сделать – обозначить правильное расположение верхней и нижней частей корпуса относительно друг друга. Для этого на стыке корпуса с крышкой делается насечка гвоздем или другим острым предметом.
  2. Дальше снимаются фиксирующие винты крышки. Здесь нужно быть очень осторожным, чтобы не деформировать крепления и не повредить механизмы внутри устройства. Все винты откручиваются по нескольку оборотов на каждый и изымаются одновременно после максимального ослабления. В процессе работы с жидкостью болты могут ржаветь и извлечь их не возможно. В этом случае, болты срезаются болгаркой, а на их место устанавливаются новые.
  3. Дальше вынимается поршень, якорь и электромагнит, изымаются прокладки.

Разобранный прибор собирается в обратном порядке. Здесь есть важные моменты, от которых зависит правильное функционирование насоса:

Прежде всего, необходимо правильно установить поршневой диск. Он устанавливается на специальное седло

При этом важно четко соблюдать расстояние между этими комплектующими и их взаимную параллельность. Если диск не становится параллельно седлу, скорее всего шток изогнут

В этом случае нужно подбирать правильное положение прокладки. Расстояние от поршня до магнитной катушки должно быть не менее 4 мм.
Собирая водяной насос, следует убедиться, что отверстия в резиновой прокладке четко попали на свои места и совпадают с отверстиями корпуса. В противном случае возможно попадание влаги на электрическую часть.
Перед полноценной эксплуатацией прибора, следует проверить его в ведре или бочке. Насос опускается в емкость без подключения шланга. Если прибор исправен, из выходного патрубка будет пробиваться струя воды с высотой 20-30 см.
