Современная лучевая система отопления

Способы циркуляции воды в системах отопления

Движение жидкости по замкнутому контуру (контурам) может происходить в естественном или принудительном режиме. Вода, нагретая отопительным котлом, устремляется к батареям. Эту часть контура отопления называют прямым ходом (током). Попав в батареи, теплоноситель остывает, и направляется обратно в котел для нагрева. Этот промежуток замкнутого маршрута называют обратным ходом (током). Для ускорения циркуляции теплоносителя по контуру применяют специальные циркуляционные насосы, врезаемые в трубопровод на «обратке». Выпускаются модели отопительных котлов, в конструкции которых предусмотрено наличие подобного насоса.

Естественная циркуляция теплоносителя

При естественной циркуляции движение воды в системе идет «самотеком». Это возможно за счет физического эффекта, проявляющегося при изменении плотности воды. Горячая вода имеет меньший показатель плотности. Жидкость, идущая по обратному ходу, имеет большую плотность, а потому легко вытесняет уже нагревшуюся в котле воду. Горячий теплоноситель устремляется вверх по стояку, а далее распределяется по горизонтальным магистралям, проведенным под небольшим уклоном, составляющим не более 3-5 градусов. Наличие уклона и позволяет двигаться жидкости по трубам самотеком.

Схема отопления, основанная на естественной циркуляции теплоносителя, является самой простой, а потому ее легко реализовать на практике. К тому же в этом случае не требуется наличие других коммуникаций. Однако подходит этот вариант лишь для частных домов небольшой площади, так как длина контура ограничена 30 метрами. К недостаткам можно отнести и необходимость монтажа труб большего диаметра, а также низкое давление в системе.

Принудительная циркуляция теплоносителя

В автономных отопительных системах с принудительной циркуляцией воды (теплоносителя) по замкнутому контуру присутствует в обязательном порядке циркуляционный насос, который обеспечивает ускоренный ток нагретой воды к батареям, а остывшей – к нагревательному прибору. Движение воды возможно из-за разности давлений, возникающей между прямым и обратным током теплоносителя.

При монтаже данной системы не требуется соблюдать уклон магистрали трубопровода. В этом заключается преимущество, а вот существенный недостаток кроется в энергозависимости такой отопительной системы. Поэтому на случай отключения электричества в частном доме должен быть генератор (мини-электростанция), который обеспечит функционирование системы отопления в экстремальной ситуации.

Схему с принудительной циркуляцией воды в качестве теплоносителя можно использовать при монтаже отопления в доме любой площади. При этом выбирается насос подходящей мощности и обеспечивается его бесперебойное электропитание.

Характеристики Ленинградки

При выборе установки следует обращать внимание, что она отличается по способу циркуляции теплоносителя:

  • Вода передвигается принудительно. Ленинградка с насосом увеличивает циркуляцию, но при этом расходует электроэнергию.
  • Вода движется самотеком. Осуществляется процесс благодаря физическим законам. Цикличность обеспечивается разностью температур и под действием силы тяжести.

Технические характеристики Ленинградки без насоса уступают принудительной по скорости передвижения теплоносителя и быстроте нагрева.

Для улучшения свойств оборудования его комплектуют различными приспособлениями:

  • Шаровые краны – благодаря ним можно регулировать уровень температуры для обогрева помещения.
  • Термостаты направляют теплоноситель в нужные зоны.
  • Вентили используют для регулировки циркуляции воды.

Перечисленные дополнения позволяют модернизировать даже установленную ранее систему.

Достоинства и недостатки

К плюсам использования относят:

  • Экономичность – стоимость элементов невысокая, монтаж можно провести самостоятельно. При эксплуатации экономится электроэнергия.
  • Доступность – детали для сборки есть в любом строительном магазине.
  • Система отопления частного дома Ленинградка при поломках легко ремонтируется.

Среди недостатков отмечают:

  • Особенности монтажа. Для выравнивания теплоотдачи необходимо к каждому радиатору, расположенному далеко от котла, добавлять по несколько секций.
  • Невозможность подключения к горизонтальной установке теплых полов или полотенцесушителей.
  • Поскольку при формировании наружной сети используют трубы с большим сечением, то оборудование выглядит неэстетичным.

Как правильно монтировать?

Установка Ленинградки вполне осуществима своими руками, для этого выбирается 1 из способов:

1. Горизонтальный. Обязательное условие – закладывание в конструкцию напольного покрытия либо поверх него, выбрать необходимо на стадии проектирования.

Подающая сеть устанавливается под уклоном для обеспечения свободного передвижения воды. Все радиаторы должны быть расположены на одном уровне.

2. Вертикальный применяется в случае использования оборудования принудительного типа. Преимущество данного способа заключается в быстром нагреве теплоносителя даже при установке труб с маленьким сечением. Функционирование происходит благодаря монтажу циркуляционного насоса. Если хочется обойтись без него, тогда следует закупить трубы с большим диаметром и расположить их под уклоном. Вертикальная система водяного отопления Ленинградка монтируется байпасами, позволяющими выполнять ремонт отдельных элементов оборудования без его отключения. Длина не должна превышать 30 м.

Особенности монтажа системы отопления Ленинградка сводятся к соблюдению последовательности работ:

  • Устанавливают котел и соединяют его с общей магистралью. Трубопровод должен проходить по всему периметру строения.
  • Расширительный бак является обязательным элементом. Для его подключения врезают вертикальную трубу. Она должна быть расположена недалеко от нагревательного котла. Устанавливается бак выше всех остальных элементов.
  • В подводящую сеть врезают радиаторы. Их снабжают байпасами и шаровыми кранами.
  • Замыкают оборудование на нагревательном котле.

Видео-обзор система разводки отопления Ленинградка поможет понять порядок работ и соблюсти их последовательность.

«Несколько лет назад переехали жить за город. У нас установлена однотрубная система отопления в двухэтажном доме по типу Ленинградки. Для нормальной циркуляции подключил оборудование к насосу. Давления для обогрева 2 этажа хватает, не холодно. Все комнаты отапливаются хорошо. Устанавливается просто, дорогих материалов не требуется».

Григорий Астапов, Москва.

«При выборе отопления изучил много информации. По отзывам Ленинградка нам подошла за счет экономии материалов. Радиаторы выбрали биметаллические. Работает бесперебойно, полностью справляется с обогревом двухэтажного дома, но периодически следует прочищать оборудование. У нас спустя 3 года перестали на полную мощность работать радиаторы. Оказывается, на подступах к ним забился мусор. После прочистки функционирование возобновилось».

Олег Егоров, Санкт-Петербург.

«Система разводки отопления Ленинградка работает у нас уже не первый год. В целом довольны, легкий монтаж и простой уход. Трубы брал полипропиленовые, диаметром 32 мм, котел работает на твердом топливе. В качестве теплоносителя применяем антифриз, разбавленный водой. Оборудование полностью справляется с обогревом дома в 120 м2».

Алексей Чижов, Екатеринбург.

Плюсы и минусы лучевой системы

Как и остальных видов разводки у лучевой имеется как ряд преимуществ, так и недостатков. Причем перед монтажом стоит ознакомиться со всеми положительными и отрицательными сторонами и особенностями использования. Это позволит избежать сложностей и проблем в дальнейшем. Начать стоит с минусов.

Распределительный щит

Минусы лучевой системы

К числу основных недостатков такой схемы разводки относят:

  1. Потребность в приобретении и прокладке значительного количества труб. Для каждого отопительного элемента в доме потребуется не менее 2 труб, которые требуется соединить в единую сеть, подключить посредством системы фитингов.
  2. Значительное количество труб обусловливает высокую сложность монтажа. Поэтому, при постройке дома установка отопления отличается крайне высокой стоимостью.
  3. Монтировать лучевую разводку можно исключительно скрытно. Традиционная тройниковая система обычно монтируется вдоль стен, однако из-за большого числа приводящих и отводящих труб прокладывать лучевую можно исключительно под полом. Альтернативой выступает закрепление труб в стенах, однако это существенно увеличивает количество требуемого материала и сложность работ.
  4. Отсутствие стыковочных модулей. При прокладке труб обязательно стоит не допускать поворотов и стыков. Именно в таких участках чаще всего происходит прорыв. А поскольку ремонт лучевой разводки существенно осложняется из-за необходимости срывать напольное покрытие, то проще не допустить проблемы.
  5. Если имеется большое число комнат, в которых требуется различная температура, то нужно каждый из трубопроводов снабдить отдельной помпой для принудительной циркуляции.

Плюсы лучевой системы

К основным преимуществам относят удобство в процессе эксплуатации. К системе прилагается значительное количество оборудования, чтобы управлять отоплением было максимально просто.

  1. При помощи коллекторного шкафа можно легко регулировать температуру каждого конкретного радиатора. Также, можно без проблем полностью остановить ток жидкости к любому из радиаторов, без отключения остальных.
  2. Каждая приводящая и отводящая труба идет исключительно к одному нагревательному элементу. Что позволяет использовать трубы небольшого диаметра. Их легко маскировать под напольным покрытием. А также незначительно нагреть дом.
  3. С учетом использования гидрострелок, представляющих собой емкость с большой емкостью можно устроить в разных помещениях различную температуру.
  4. Экономичность. Потери энергии теплоносителем при движении значительно ниже. К тому же прогревается пол, который затем передает тепло в атмосферу.
  5. Позволяет эффективно распределить тепло даже в самые отдаленные комнаты.

Особенности лучевой разводки

Все системы обогрева производятся с одной целью – отопить помещение, то есть возобновить тепло, которого недостаёт в доме вследствие температурной разницы внутри и снаружи (на улице).

Вариантов объединения всех обогревательных устройств всего два:

  1. Тройниковое подсоединение.
  2. Лучевая разводка системы отопления (коллекторное подключение). В данном случае к каждому устройству при помощи коллектора подводят отдельную пару труб для прямой и обратной подачи теплового носителя.

Первый вариант трубопроводной системы бюджетный. Однако из-за особого соединения труб и подключения к одному стояку, при необходимости монтажа батареи либо отдельного участка, систему придётся отключать целиком и сливать жидкость.

Конечно, можно докупить байпасы и запорную арматуру, но стоить установка будет уже намного дороже.

Как правило, классическая разводка трубопровода по периметру является открытой. Веерные системы обогрева в основном располагаются в стенах либо в полу, ведь много труб, лежащих на конструкции, не совсем привлекательно смотрятся в интерьере.

Установка скрытого типа хорошо смотрится в любом помещении. Ведь на виду остаются только отопительные батареи.

Коллекторно-лучевая система отопления стоит не дёшево по сравнению с периметральным устройством системы. Однако преимущество такого монтажа в том, что тёплая жидкость будет распространяться во все точки сразу и равномерно прогревать помещения.

Коллекторная система отопления дома

Плюсы и минусы коллекторной системы отопления

Ознакомиться со всеми достоинствами и недостатками этой обогревательной системы нужно заранее.

Недостатки веерной разводки труб:

  1. Можно назвать лишь один веский аргумент против – лучевая система имеет множество элементов в своей конструкции. В том числе труб. Кроме того в ней используется много соединяющих элементов.
  2. Большое количество деталей в этой системе может отразиться на немалых затратах на ремонтные работы. Классическая отопительная система стоит меньше и более дешёвая в ремонте.

Требуется очень ответственно подходить к подключению всех приборов отопления веерной схемы, потому что ошибки могут стать причиной частых поломок системы в целом.

На фоне достоинств лучевой системы обогрева недостатки теряют свой вес. Ведь за минимальные сроки качественно смонтированная система обязательно окупит свою установку. Кроме того в ней есть и множество полезных функций.

Достоинства:

  1. Веерная система позволяет налаживать отопление отдельно в каждой комнате. Таким образом, тепло в помещениях будет распределяться эффективнее, а энергоносители будут экономится.
  2. При монтаже лучевой системы отопления у вас есть доступ к соединениям труб, вы можете вовремя выявить и устранить неполадки.
  3. Трубы классической отопительной системы спрятать довольно сложно. При веерной разводке трубы скрыты в стенах или в поле. Если монтаж качественный и правильный, то элементы не будут заметны глазу.

Верно составленная схема лучевой системы отопления даёт возможность рационально распределять тепло по всех площади дома.

Лучевая схема разводки трубопровода: особенности

Наиболее оптимально лучевая разводка системы отопления подходит для тех случаев, когда в доме несколько этажей или же имеется большое количество комнат. Таким образом, удается существенно повысить эффективность работы всего оборудования, гарантировать качественную теплопередачу, исключить лишние потери теплоты.

Один из вариантов обустройства коллекторной схемы трубопровода

Принцип работы схемы обогрева, выполненной по коллекторной схеме, довольно прост, но в то же время, есть в нем и некоторые особенности. Так, например, лучевая схема отопления подразумевает установку на каждом этаже здания нескольких коллекторов, а уже от них организацию разводки труб, прямую и обратную подачу теплоносителя. Как правило, инструкция  к подобной схеме разводки подразумевает установку всех элементов в цементную стяжку.

Элементы схемы разводки труб обогрева

Современное лучевое отопление – целая конструкция, которая состоит из нескольких основных элементов:

Котел. Стартовая точка, агрегат, из которого подается теплоноситель в трубопроводы и радиаторы. Мощность техники обязательно должна соответствовать потребляемому отоплением количеству теплоты;

Коллектор для отопительной схемы

При выборе циркуляционного насоса для коллекторной схемы разводки труб (этого также требует инструкция) следует обязательно учитывать массу параметров, начиная от высоты и длины трубопроводов (данные элементы создают гидравлическое сопротивление) и заканчивая материалами радиаторов.

Мощность насоса не является основным параметров (она определяет лишь количество потребляемой энергии) – внимание нужно обращать на скорость перекачивания жидкости. Данный параметр показывает, сколько теплоносителя сможет передать циркуляционный насос за определенную единицу времени;

Монтаж пластиковых труб в коллекторной схеме обогрева

Коллекторы для таких систем дополнительно могут снабжаться разнообразными терморегулирующими или запорно-регулирующими элементами, благодаря которым можно обеспечить определенный расход теплоносителя в каждой из веток (лучей) системы. К тому же, дополнительная установка автоматических удалителей воздуха и термометров позволяет наладить более производительную работу системы без лишних затрат.

Один из вариантов разводки пластиковых труб в коллекторной схеме

Подбор того или иного типа коллекторов (а представлены они на отечественном рынке в большом ассортименте) производится по количеству подключаемых радиаторов или контуров обогрева. К тому же, различаются все гребенки еще и по материалам, из которых они изготовлены – это могут быть полимерные материалы, сталь или же латунь;

Шкафы. Лучевая разводка системы отопления требует сокрытия всех элементов (распределительный коллектор, трубопроводы, запорная арматура) в специальные коллекторные шкафы. Такие конструкции являются довольно простыми, но в то же время функциональны и практичны. Могут быть как наружными, так и встраиваемыми в стены.

Выбор подводящих и отводящих труб

Перед началом каких-либо работ по обустройству системы отопления, важно определиться с основными параметрами труб. Для начала следует отметить, что выходы у котла, подводящей магистрали, а также вход у коллектора должны иметь одинаковые габариты

Исходя из таких свойств, подбираются и диаметры труб, а в случае необходимости применяются специальные переходники.

Отбор теплоносителя из бака и его распределение по трубопроводу

Материалы труб подвода и отвода теплоносителя могут быть самыми различными, но лучше всего применять пластиковые изделия. Все дело в их практичности, простоте монтажных работ и доступности.

Система теплый пол

Технология напольного отопления – это удобная и экономичная система прогрева помещения. В современных установках используются прогрессивные материалы. Для изготовления трубопроводов применяются легкие и прочные полимерные материалы.

Основой теплого электрического пола служит греющий кабель. Главное в этом виде отопления – качество кабеля, от которого зависит эффективность работы системы и длительность ее службы. Теплые полы, использующие воду, не выделяют вредных веществ, электромагнитных излучений. Вода – дешевый и теплоемкий теплоноситель. Монтируется сеть трубопровода, по которой течет жидкость, между основанием и покрытием пола. По сравнению с электрической системой «теплый пол», этот вид отопления значительно дешевле.

Политика энергоснабжения, проводимая в последние годы, предполагает переход на возобновляемые источники энергии. Все чаще для производства электричества используется не газ и уголь, а солнце, ветер, энергия воды. Это экологически чистые источники энергии, которые не загрязняют выбросами и сбросами окружающую природную среду.

Особенности монтажа

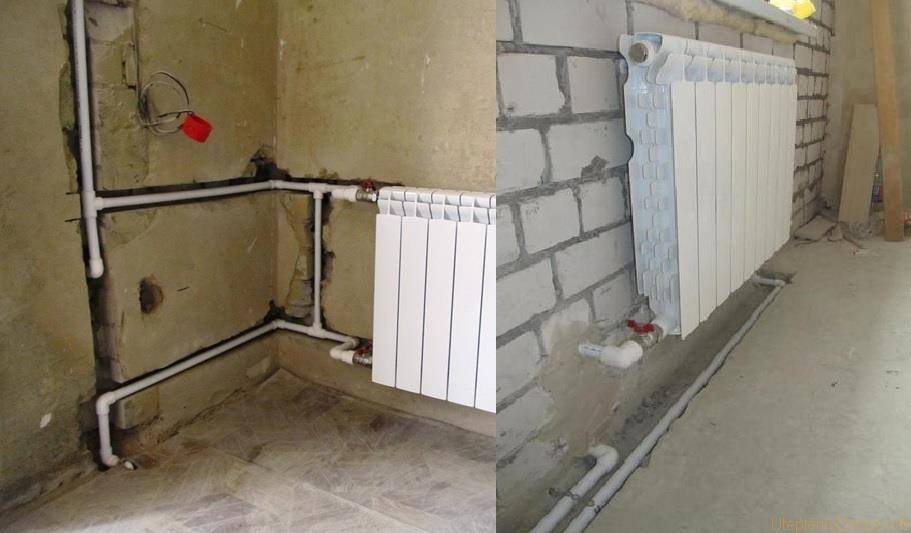

При скрытом монтаже нужна теплоизоляция стен

Обустройство однотрубной системы «Ленинградка» требует внимательность при расчетах и исполнении. Для ее внедрения необходимо заранее вычислить размеры труб, количество секций в радиаторе, подготовить помещения и сделать ряд других работ.

Система состоит из следующих обязательных элементов:

  • котел;
  • трубопровод;
  • секции отопительных батарей;
  • бочок расширительный;
  • тройники.

Если будет организована система отопления «Ленинградка» с принудительной циркуляцией, потребуется еще насос. Чтобы улучшить возможности, применяются шаровые краны (по 2 штуки на одну батарею) и байпасы с игольчатым клапаном.

Главная магистраль может монтироваться в плоскость стены или по ее поверхности

При нахождении внутри стен, пола или потолка важно сделать качественную теплоизоляцию. В ином случае будут возрастать тепловые потери и температура в радиаторах будет ниже. Это связано с микротрещинами, которые образуются в процессе штробления стен

Это связано с микротрещинами, которые образуются в процессе штробления стен.

Заранее выбирается место установки расширительного бака и котла. Бак следует ставить выше уровня радиаторов – например, на чердаке. Котел обычно монтируют в подвале.

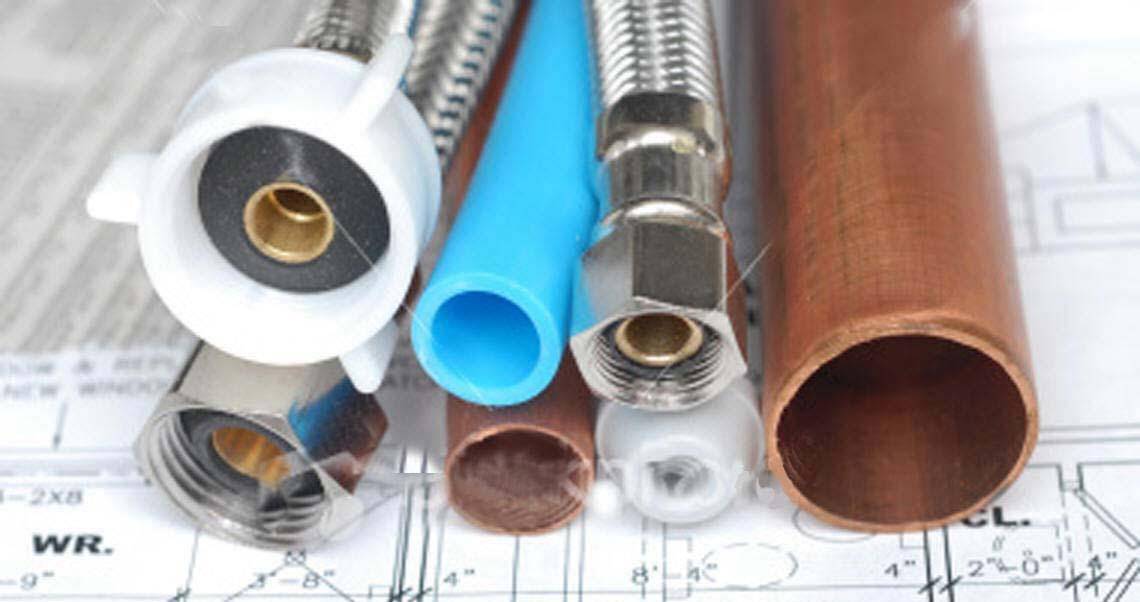

Выбор материалов

Трубы выбирают с учетом протяженности магистрали, температуры теплоносителя, способа монтажа

От материала труб зависит количество тепла в радиаторе. Обычно используются полипропиленовые или металлические изделия.

Отопление в частном доме из полипропиленовых труб «Ленинградка» легко сделать своими руками

Важно учесть, что такие трубы не подходят для монтажа в домах, расположенных в северных регионах. Это связано со свойствами материала. Полипропилен плавится при достижении +95°С, из-за чего возрастает риск разрыва труб при максимальной теплоотдаче системы

Полипропилен плавится при достижении +95°С, из-за чего возрастает риск разрыва труб при максимальной теплоотдаче системы.

Металлические изделия монтируются сложнее, так как требуется сварка компонентов, но их качество и надежность находятся на высоком уровне. Они способы выдерживать высокие температуры. Отличаются долговечностью.

Диаметр трубы зависит от количества обогревателей. Если в доме будет установлено 4-5 радиаторов, нужны трубы с диаметром 25 мм и байпас на 20 мм. При числе батарей, равном 6-8, выбирается магистраль 32 мм и байпас на 25 мм. В случае создания самотечной системы покупаются трубы с диаметром 40 мм и более. Размер также зависит от количества батарей в схеме.

Соединение элементов и труб друг с другом

В собранную магистраль встраиваются байпасы. Они изготавливаются отдельно с отводами, расстояние между которыми рассчитывается с погрешностью 2 мм. Допускается наличие люфта на подравнивание 1-2 мм. При повышении этого расстояния система может протечь. Для определения точных размеров в радиаторе выворачиваются угловые вентили, между центрами муфт измеряется расстояние.

К отводам нужно приварить или присоединить тройники. Одно отверстие должно отводиться под байпасы. Второе выбирается по расстоянию между центральными осями отводов.

Сварка частей

Металлические трубы соединяются методом сварки. Для этого мастер должен иметь специальное оборудование и навыки работы с ним. В ином случае монтаж следует доверить профессионалам.

При сварке важно следить за тем, чтобы не образовывался внутренний наплыв. Это приведет к уменьшению количества теплоносителя, который попадает в радиатор. При образовании наплывов работу следует переделать

При образовании наплывов работу следует переделать.

После сварки всей частей радиаторы помещаются на стену при помощи угловых вентилей и муфт. В штробы укладываются байпасы с отводами. Измеряется их длина, отрезается лишнее.

Заключительные работы

Перед пуском системы отопления необходимо убрать лишний воздух. Для этого открывают краны Маевского

Важно провести визуальный осмотр всех соединений

После этого выполняется тестирование собранной схемы и выполнение балансировки. Температуру следует выровнять во всех радиаторах при помощи игольчатого клапана.

Двухтрубная система отопления

Существует два варианта подключения радиаторов к системе отопления:

Единственный плюс однотрубной системы – экономия на трубах. Но минус существенный – ближний к котлу радиатор самый горячий, а самый дальний – самый холодный. А ещё проблематично отключить какой-то радиатор – они все в одной цепи. Если это не критично, почему бы не использовать такой вариант? Вполне нормальная схема.

Двухтрубная схема более гибкая:

  • Все радиаторы почти в равных условиях. К каждому вода подаётся одной температуры;
  • Можно на каждом радиаторе устанавливать свою температуру за счет регулирования потока воды через него;
  • Можно безболезненно перекрывать подачу воды в любой радиатор, например, когда жарко или нужно промыть радиатор;
  • Более удобна для наращивания количества радиаторов.

Ради справедливости нужно сказать, что и в двухтрубном варианте последний радиатор несколько «обижен», ему меньше достаётся тепла. Причина в том, что на нём разница давлений между подачей и обраткой практически нулевая и поток воды минимальный.

Итак, какой же выбор я сделал?

На сегодня всё. В следующих статьях предложу вашему вниманию систему газового отопления, тёплый пол, инфракрасное отопление. Комментируйте, задавайте вопросы. Спасибо, до встречи!

Загородный дом – мечта каждого городского жителя. Такой тип недвижимости имеет массу преимуществ перед квартирой, начиная от отсутствия шумных соседей и заканчивая живописными окружающими пейзажами. Но одним из основополагающих достоинств проживания за городом все же является возможность выбора и реализации наиболее производительной и недорогой системы отопления.

Наиболее распространенной и популярной схемой обогрева для частного коттеджа сегодня является водяное отопление с нижней разводкой. Конечно же, с момента появления сотню лет назад оно претерпело существенные изменения и модернизацию, приобрело несколько модификаций, а потому выбрать есть из чего. Тем более что из всех существующих схем именно водяная отличается наиболее оптимальным сочетанием параметров «цена-эффективность».

Современные системы отопления

Системы отопления, в первую очередь, разделяют по тому, как подводятся трубы от коллектора к радиаторам. Это несколько типов систем, таких, как;

  • Однотрубная;
  • Двухтрубная;
  • Лучевая;

Принцип лучевого обогрева в том, что разводка от коллектора, основного распределителя теплоносителя, подразумевается для каждого радиатора в отдельности. Это самый существенный плюс в данной системе — радиаторы можно включать и отключать, как по отдельности, так и группой .

Кроме того, вентиль подачи тепла можно регулировать. К примеру, если кухня не требует такого количества теплового излучения, за счет работы бытовых приборов, служащих дополнительным источником тепла, то вентиль можно прикрутить. Сделать это можно так, чтобы тепло в кухню поступало, но не в таком количестве, как в остальные помещения. То же самое можно сделать и с теми комнатами, которые не используются по назначению, но тепло в них сохраняться должно. За счет регулирования подачи тепла, возрастает и экономия топлива. а за счет этого, радуют и показания теплосчетчика.

Виды отопительных систем и принцип регулировки радиаторов

Ручка с клапаном

Чтобы правильно провести регулировку температуры радиаторов, нужно знать общее устройство системы отопления и разводку труб теплоносителя.

В случае индивидуального отопления, регулировка проходит легче, когда:

  1. Система запитана от мощного котла.
  2. Каждая батарея обустроена трехходовым краном.
  3. Смонтирована принудительная прокачка теплоносителя.

На этапе монтажных работ индивидуального отопления необходимо учесть минимальное количество изгибов в системе. Это нужно для того, чтобы уменьшить потери тепла и не снизить давление теплоносителя, подаваемого на радиаторы.

Для равномерного прогрева и рационального использования тепла, на каждой батарее монтируется вентиль. С ним можно уменьшить подачу воды или отключить ее от общей системы отопления в неиспользуемом помещении.

  • В системе центрального отопления многоэтажных домов, обустроенных подачей теплоносителя по трубопроводу сверху вниз вертикально, отрегулировать радиаторы невозможно. При таком раскладе верхние этажи открывают окна из-за жары, а в помещениях нижних этажей холодно, так как там батареи еле теплые.
  • Более совершенная однотрубная сеть. Здесь теплоноситель подается на каждую батарею с последующим возвращением его на центральный стояк. Поэтому заметной разницы температур в квартирах верхних и нижних этажей этих домов нет. При этом подающая труба каждого радиатора обустраивается регулирующим клапаном.
  • Двухтрубная система, где монтируются два стояка, обеспечивает подачу теплоносителя на радиатор отопления и обратно. Для увеличения или уменьшения потока теплоносителя каждая батарея обустраивается отдельным клапаном с терморегулятором ручного или автоматического управления.

Оценка

Преимущества

Чем лучевая система отопления лучше последовательной? Вот типичный список аргументов ее сторонников:

  1. Минимальный разброс температур между отопительными приборами. Они запитаны от общего коллектора и питаются с одной подающей нитки;
  2. Удобство управления. Из коллекторного шкафа вы можете изменить температуру любого участка системы отопления;

Коллекторный шкаф — узел управления отоплением во всем доме.

  1. Независимая регулировка температуры приборов. Если вы прикроете или полностью отключите любой из них, это никак не скажется на работе остальных батарей;
  2. Скрытая прокладка подводок. Уложенные в стяжку или штробы, они не будут портить дизайн жилого помещения.

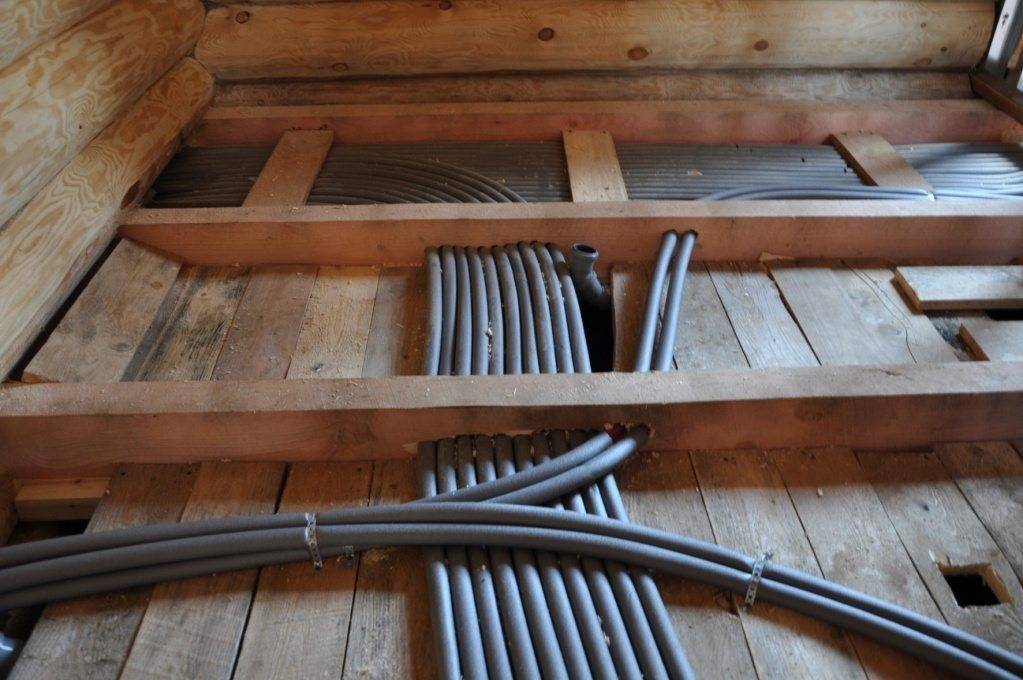

Подводки отопительных приборов будут скрыты настеленным по лагам полом.

Недостатки

Вначале — несколько критических комментариев к тем свойствам коллекторной разводки, которые я упомянул в числе ее преимуществ.

  1. В двухтрубной последовательной системе тоже можно получить одинаковую температуру батарей. При тупиковой разводке она достигается балансировкой системы (то есть дросселированием подводок ближних к котлу батарей), при попутной разводке температура на всех отопительных приборах будет одинаковой и без балансировки;

Петля Тихельмана, или двухтрубная система с попутным движением теплоносителя. Температура всех радиаторов одинакова без балансировки.

  1. Управлять температурой воздуха в комнате удобнее всего непосредственно из нее. Если вам нужно идти через весь дом к коллекторному шкафу для того, чтобы уменьшить нагрев батареи — это, согласитесь, вовсе не выглядит преимуществом;
  2. Независимая регулировка температуры радиаторов возможна в любой двухтрубной системе. При однотрубной разводке она тоже достижима: достаточно подключать батареи не в разрыв розлива, а параллельно ему.

Подключение радиатора параллельно розливу в однотрубной ленинградке. Краны на подводке позволяют уменьшить нагрев батареи, не влияя на работу остальных отопительных приборов.

И собственно недостатки:

  • Дорого. Суммарная длина отопительных подводок в случае лучевой разводки труб будет в несколько раз больше, чем при последовательном подключении батарей;
  • Сложно. Штробление стен или заливка стяжки с коллекторной разводкой возможны только на стадии капитального ремонта частного дома или квартиры. Между тем развести батареи последовательно можно и после окончания чистового ремонта: из грязных работ предстоит только бурение стен под розливы;

Отопление с последовательным подключением радиаторов можно развести после окончания чистовой отделки.

Ненадежно. Для работы системы отопления нужен циркуляционный насос, что делает ее энергозависимой. При остановке циркуляции (например, в случае длительного отключения электричества) вода в трубах замерзнет. Отогреть скрытые в полу или стенах подводки куда сложнее, чем проложенные открыто розливы.

Подводка ниже соединения с радиатором заполнена водой. Слить ее полностью невозможно.

Выводы

На мой взгляд, лучевая разводка оправдана лишь в одном случае: если вы монтируется водяные теплые полы.

Аргументы? К вашим услугам:

  1. Длина одного контура теплого пола не может превышать 120 метров из-за высокого гидравлического сопротивления труб, поэтому в доме в любом случае будет несколько параллельных контуров;
  2. Параллельные контуры удобнее всего подключить к выводам распределительного коллектора. Альтернативные способы монтажа подразумевают открытую прокладку розливов и открытый монтаж дросселей или термоголовок, что, сами понимаете, идет вразрез с эстетикой.

Водяной теплый пол: коллекторная разводка полностью оправдана.

Высокотемпературную систему радиаторного отопления дешевле, проще и разумнее развести последовательно.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
