Распределительная гребёнка для отопления

Типы отопительных коллекторов

Существует три разновидности коллекторных установок, которые используют при проектировании закрытых систем с принудительной циркуляцией. Главное их отличие в назначении конструкции.

Еще существует такое понятие, как разгонный коллектор. Это вертикальный стояк, который идет после котла. Его применяют только в однотрубных системах с естественным током теплоносителя. Здесь разогретый теплоноситель набирает необходимую скорость для гравитационного тока по трубам контура к радиаторам.

Радиаторные

Тепловой коллектор для отопления дома востребован в любой системе с радиаторами. В зависимости от конструктивных особенностей постройки коллекторы подключают разными способами. Можно использовать диагональное, боковое, верхнее и нижнее подключение. Чаще всего выбирают нижнее подключение, потому что контур можно уложить в стяжке.

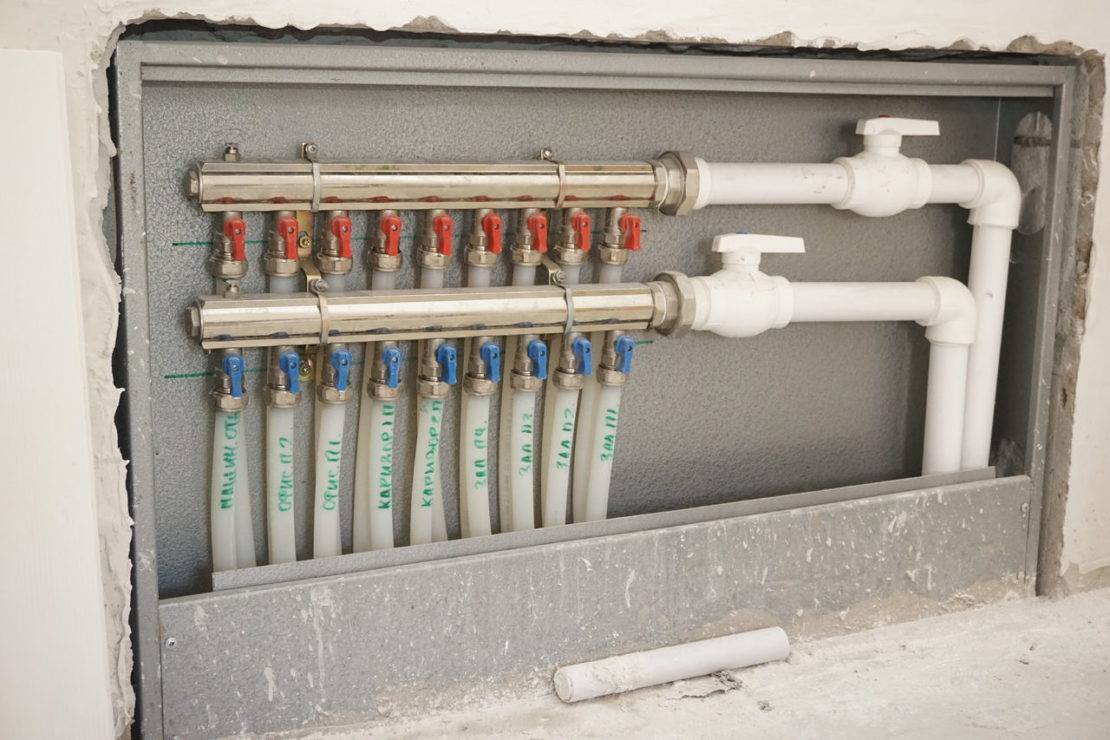

Радиаторные коллекторы устанавливают на каждом этаже в специальной нише или шкафу

Важно, чтобы ко всем приборам от гребенки шли ветки приблизительно одинаковой протяженности. Если длина существенно отличается, то на каждый отвод ставят свой циркуляционный насос

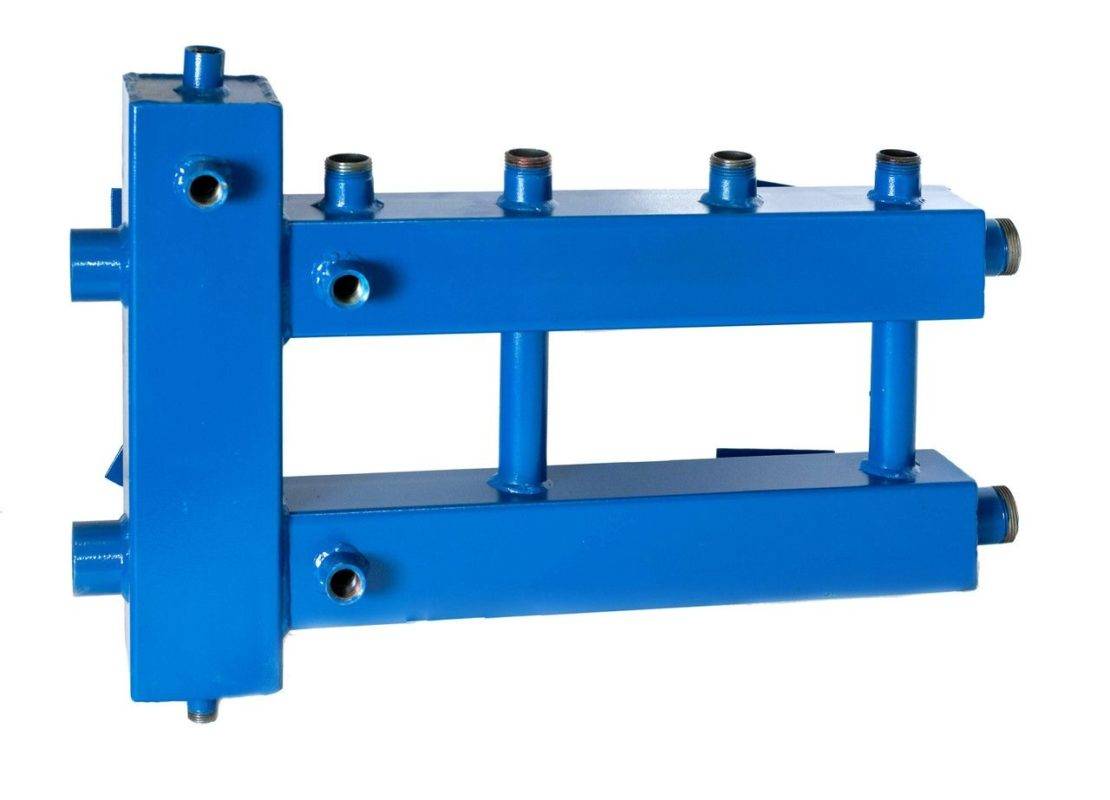

Гидрострелка

При проектировании сложных разветвленных систем отопления в больших домах устанавливают термогидравлический распределитель, который еще называют гидрострелкой. С одной стороны к устройству подключают контур нагревательного оборудования, а с другой – теплые полы или отопительные приборы.

Гидрострелка решает следующие задачи:

нет резких перепадов температуры теплоносителя, которые сокращают срок службы системы;
гидрострелка обеспечивает вторичную циркуляцию жидкости и ее подмес из обратки для поддержания постоянного объема воды в котле (это важно для экономии электричества и энергоресурсов);
если во второстепенном контуре возникает дефицит теплоносителя, нехватку компенсирует гребенка.

Гидравлическая стрелка отделяет котловой контур от вторичной цепи, обеспечивая температурный баланс. Но для оптимальной работы системы с гидрострелкой каждый контур должен иметь свое насосное оборудование.

Солнечные коллекторы

Это приспособление используют для организации автономного отопления в районах без газификации, но с достаточным количеством солнечного излучения. По сути, это теплицы для сбора энергии Солнца. Теплоноситель циркулирует за счет конвекции и вентиляторов. Для аккумуляции тепла установлена черная адсорбирующая пластина.

В качестве теплоносителя применяют воду или жидкость. Однако данная система не может быть использована в качестве основного источника тепловой энергии даже в южных регионах. Обычно ее применяют как дополнительное отопление в комплексе с твердотопливным котлом.

Трубы

Трубы в системе теплого пола – это самый важный элемент. Ведь именно по ним будет передвигаться нагретая вода. Их необходимо выбрать правильно.

Выбираем трубы для теплого пола

Таблица. Виды труб для теплого пола.

ВидОписание

Медные

Очень хороший, но и очень дорогой вид. Для монтажа теплого пола подходит идеально, но вот что сами трубы, что комплектующие для них стоят очень дорого. Система теплого пола получается надежной, способной выдерживать практически любые нагрузки и очень высокие температуры нагрева, не лопается при переохлаждении.

RE-X или сшитый полиэтилен

Часто встречающиеся трубы, довольно прочные и выдерживающие нагрев до +125 градусов. Когда по ним течет вода, то ее практически не слышно за счет высокого показателя звукопоглощения материала. Эластичный и приятный материал.

Металлопластик

Состоит из 3-5 слоев, которые соединены между собой специальным клеем. Центр трубы фольгированный, за счет чего повышается теплопроводность материала. Трубы хорошо гнутся.

Полипропилен

Дешевый вариант, который почти не применяется для монтажа теплого пола, так как плохо гнется. Уложить его с необходимым шагом не получится, да и теплопроводность у него плохая.

Алюминиевые трубы для теплого пола — еще один возможный вариант

У медных труб много преимуществ

трубы для теплого пола

Рекомендуемый диаметр труб для теплого пола – 16-20 мм. При этом материал должен выдерживать нагрев до +95 градусов и давление до 10 Бар.

Трубы KAN-therm для теплого пола

Схемы укладки труб бывают разные, но чаще всего используются змейка, двойная змейка и спираль-улитка. Первая проста в исполнении, но по мере прохождения контура теплоноситель успевает значительно остыть. В этом случае укладка ведется от холодной зоны к теплой – например, от окна к стене. Спираль и двойная змейка сложнее в укладке, но эффективнее в плане обогрева.

Как сделать водяной теплый пол — схемы укладки

Советы по укладке

  1. Контур должен начинаться всегда только от самой холодной стены – от внешней несущей или оборудованной окном.
  2. В случае если помещение не имеет общей стены с улицей, то систему можно укладывать от краев комнаты к ее центру.
  3. Постепенный нагрев пола обеспечит змейка.

Шаг укладки системы труб составляет обычно около 10-30 см: там, где теплопотери велики, шаг должен быть 15 см, а там, где они в норме или минимальны — 30 см.

Последовательность монтажа теплого водяного пола

Количество труб рассчитывать придется индивидуально для каждой комнаты. При этом учитываются габариты помещения, шаг между трубами, мощность котла, сечение трубы и масса других мелких нюансов.

Укладка труб

Если будет допущена ошибка в расчетах, то могут впоследствии возникнуть различные проблемы:

  • плохая циркуляция воды;
  • эффект «тепловой зебры» — чередование теплых и холодных участков на полу;
  • утечка тепла.

Теплый пол

Солнечный коллектор для нагрева воды

Эффективность работы подогрева воды от солнечной энергии зависит, как от выбора материала коллектора, так и от правильности его установки. Вариантов подключения существует множество, однако лучше остановиться на самых понятных и простых из них.

Например, стандартная «летняя» схема предусматривает естественную циркуляцию жидкости. При этом коллекторная батарея монтируется на 800-1000 миллиметров ниже уровня резервуара для поступления горячей воды. Такое решение позволяет обеспечить оптимальную разность плотности нагретой и холодной жидкости. Для соединения узлов используются трубы диаметром от ¾ дюйма.

Чтобы вода в баке оставалась максимально долго теплой, необходимо стенки утеплить при помощи минеральной ваты и полиэтилена. Еще лучше поместить емкость в стационарное укрытие, которое защитить конструкцию от дождя. Если подача горячей воды требуется на улице или в летних постройках, бак размещают во дворе. Для разводки водоснабжения по дому резервуар монтируется в помещении.


Смотреть галерею

Выбор и установка

Схема устройства водяного пола

Если монтажом пола занимаются профессионалы, то самым верным решением будет доверить установку узла контроля распределения им.

При этом, если вы самостоятельно проводите устройство системы водяного отопления, то собрать гребенку для теплого пола своими руками не составит труда. Все составляющие элементы можно купить отдельно в любом строительном магазине.

Приобретая гребенку от заводского производителя, обращайте внимание на узлы, включенные в комплект. Обязательно должны быть встроены элементы безопасности: предохранительный клапан и кран спуска воздуха. В случае непредвиденного изменения заданных параметров данные элементы стабилизируют работу системы

Подробнее о смесительном узле смотрите в этом видео:

В случае непредвиденного изменения заданных параметров данные элементы стабилизируют работу системы. Подробнее о смесительном узле смотрите в этом видео:

Металлический короб защитит гребенку от случайных сдвигов регуляторов

Лучше отдать предпочтение изделию из нержавейки или ПВХ.

Есть некоторые моменты, которые необходимо учесть при монтаже. Гребенка для теплого пола должна располагаться внутри металлического короба. Это предотвратит от случайных воздействий и сдвигов показателей регулирующих узлов.

Кроме того, таким образом, можно декоративно скрыть довольно неэстетичный прибор. При установке следует соблюдать данные рекомендации:

  1. Размещать гребенку необходимо в максимально высокой точке относительно системы теплого пола. Это позволит в экстренной ситуации быстро избавиться от воздуха в трубах.
  2. Монтируя гребенку, необходимо учитывать длину шланга подсоединения каждого контура, их величина должна быть примерно одинаковой.
  3. Количество входов и выходов на гребенке должно равняться количеству контуров обогрева. О том, как смонтировать гребенку в нише смотрите в этом видео:

По этой же причине не подключайте трубы теплого пола напрямую к системе центрального отопления.

Смонтированная гребенка для теплого пола позволит избежать лишних затрат на отопление, гарантирует комфортный уровень прогрева пола, а в случае аварии – быстрое решение вопроса с оттоком воды без каких-либо изменений внутреннего климата в помещении.

Как не ошибиться в выборе распределительной гребёнки

Перед тем как приобретать прибор важно учесть каждую мелочь. Соотнести все функции, которые необходимо будет выполнить в будущем гребёнке

При этом особое внимание стоит уделить не материалу, к сожалению многие смотрят только на него, но и на другие важные факторы

На что обратить внимание в первую очередь:

Пропускная способность приобретаемого прибора — важно чтобы он справился с потоком воды ко всем узлам.
На какое давление в системе рассчитана гребёнка.

Энергопотребление из расчёта на каждую точку подключения.

Возможность расширения при появлении новых узлов подачи воды в доме.

Правильный выбор распределительной гребёнки важная работа, которую сложно провести самостоятельно, особенно если человек совсем ничего не понимает в этом нелёгком деле.

Самостоятельное изготовление и установка

Для того чтобы изготовленное своими руками устройство хорошо справлялось со своей работой, его необходимо не только правильно изготовить, но и установить

При этом важно учитывать советы профессионалов и брать во внимание рекомендации производителей отдельных деталей. Только в этом случае можно добиться желаемого результата и завершить работу за максимально короткий промежуток времени

Рекомендации специалистов

Перед началом изготовления гребёнки следует ознакомиться с советами людей, которые уже делали подобную работу. Это поможет новичкам избежать большинства ошибок и смастерить по-настоящему качественное изделие. Профессионалы рекомендуют:

  1. Распределительную гребёнку желательно изготавливать с круглым или квадратным сечением.
  2. Чтобы избежать проблем с движением теплоносителя, необходимо устанавливать отдельные циркуляционные насосы для каждого контура. В этом случае гребёнка не должна синхронизировать их работу.
  3. Если узел будет располагаться в отдельном помещении, то для него можно не устанавливать защитный короб.
  4. Для того чтобы иметь возможность менять объём теплоносителя, нужно на каждом входном и выходном патрубке установить регулировочную арматуру, балансировочные расходомеры и впускные клапаны.
  5. Во время планировочных работ следует предусмотреть место для установки группы безопасности.

Распределение и расчёт контуров

Перед началом изготовления приспособления, необходимо рассчитать количество требуемых контуров и составить чертежи их подключения

При этом важно предусмотреть отдельные узлы для некоторых отопительных конструкций:

  • тёплых полов на водной основе;
  • устройств отопления для каждого этажа дома;
  • радиаторов в помещениях, где температура больше или меньше остальных комнат.

Кроме этого, важно качественно выполнить все расчёты и предусмотреть различные геометрические параметры. Если всё правильно сделать, то можно обеспечить простоту доступа ко всем узлам конструкции

Это поможет упростить проведение ремонтных или профилактических работ. Нюансы, которые следует учитывать при расчётах:

  • интервалы между отводками должны быть от 10 до 15 см;
  • расстояние между подающим и обратным коллектором следует устанавливать от 20 до 30 см;
  • диаметр труб для подключения радиаторов — 0,5 дюйма;
  • сечение коллектора — от 1 до 1,5 дюйма.
  • интервалы между отводками должны быть от 10 до 15 см;
  • расстояние между подающим и обратным коллектором следует устанавливать от 20 до 30 см;
  • диаметр труб для подключения радиаторов — 0,5 дюйма;
  • сечение коллектора — от 1 до 1,5 дюйма.

Создание гребёнки из профильной трубы

Для самостоятельного изготовления гребёнки нужно приобрести профильную трубу и изделия круглого сечения, длина и размер которых должны быть предварительно рассчитаны и неоднократно проверены. Порядок действий:

  1. По заранее подготовленной схеме выполняется разметка профильной трубы.
  2. В нужных местах выполняются отверстия нужного диаметра. Эту работу лучше всего осуществлять при помощи газового резака.
  3. После этого привариваются патрубки с предварительно нарезанной резьбой.
  4. К полученной конструкции с помощью сварки прикрепляются крепёжные кронштейны.
  5. Поверхность изделия зачищается и покрывается термостойкой краской.
  6. Готовая гребёнка монтируется в выбранное место системы.

Гребёнка отопления — это важное приспособление, которое помогает одновременно подключить к системе отопления все имеющиеся радиаторы. При правильном подходе к делу и соблюдении всех рекомендаций профессионалов можно значительно упростить работу и выполнить её за короткий промежуток времени

Один из способов подключения отопительных приборов — сегодня он считается наиболее современным — предполагает наличие элемента, называемого гребенкой.

Ниже в статье разговор пойдет о том, как функционирует гребенка распределительная для отопления и каким образом ее можно изготовить самостоятельно.

Как устроена система теплого пола

Привычные радиаторы, в недавнем времени являющиеся единственно возможными установками для отдачи тепла в доме, постепенно вытесняются теплыми полами и потолками. Они могут работать за счет электричества и за счет горячей воды. Второй вариант считается более практичным и, при желании, водяной теплый пол можно сконструировать своими руками. В отопительной системе нет ничего сложного. В его схему входят несколько элементов:

Водонагревательный котел. Он должен достаточно хорошо нагревать воду, распределяющуюся по всем трубам и еще иметь некоторый запас мощности. Если это выражать в цифрах, то дополнительная производительность должна равняться 15-20% от суммарной мощности теплых полов.

Водяной теплый пол

  • Трубы, которые могут быть полипропиленовыми, а могут изготавливаться из специального сшитого полиэтилена, для разводки воды и трубы для выкладывания поверхности пола. Диаметр этих труб должен быть не менее 16-20 мм, а также они должны выдерживать температуру до 95°C и давление в 10 Бар.
  • Коллектор — разветвитель с отводами. Это необходимый элемент к которому подключаются несколько контуров от центральной линии подачи теплой и обратного забора уже охлажденной воды.

Отличительные черты коллекторных систем

В случае монтажа описываемой гребенки в загородном либо с небольшим кол-вом этажей доме коллекторный узел будет работать максимально надежно и продуктивно. Хотя стоит заметить, что строительство подобной системы стоит заметно дороже, чем, к примеру, двух- или однотрубной.

Более того, сама процедура установки сложна и трудоемка, поэтому ее предпочтительнее доверить профессионалам. Также отметим, что для монтажа потребуется большое кол-во труб, ведь разводку придется выполнять к каждому прибору. Но об этом несколько позже, сейчас же рассмотрим, какие виды гребенок вообще существуют.

Коллектор для теплого пола цены и принцип монтажа

Ранее мы делали обзор моделей, цен и характеристик коллкторов для теплого пола, в дополнение к этой статье советуем вам ознакомится с данной информацией читайте об этом тут

Устройство распределительного коллектора отопления

Распределительные гребенки для отопления в зависимости от подсоединяемых приборов могут иметь от 2 до 20 контуров, причем конструкция позволяет при необходимости это число увеличить. При производстве элементов гребенок используются материалы с высокой степенью сопротивления водяным примесям и внешним факторам. Обычно корпуса выполняются из нержавеющей стали или латуни.

Такие элементы обычно стоят довольно дорого, однако срок их службы достигает десятков лет. Простые и дешевые аналоги из полипропилена при этом по всем параметрам проигрывают изделиям из металла

При выборе коллектора необходимо обращать внимание на максимально возможное давление, пропускную способность, количество точек соединения и допустимость монтажа вспомогательных устройств

Каждая точка подключения может оснащаться выпускными вентилями или отсекающими или регулировочными кранами. С их помощью можно перекрывать необходимую ветку при обслуживании или ремонте не перекрывая основной поток теплоносящей жидкости.

Для контроля тепловых процессов в отдельных помещениях на корпус гребенки могут монтироваться воздуховыпускные и сливные клапана, тепловые счетчики и расходомеры.

Коллекторная система имеет довольно простой принцип функционирования. После котла отопления разогретый теплоноситель проистекает в подающую гребенку. Во внутренней части коллектора она замедляет движение. Это обеспечивается увеличенным (по отношению к магистральному) диаметром внутренней части устройства. Затем теплоноситель равномерно распределяется между отдельными ветками подключения. Поступая в патрубки подключения, имеющие диаметр меньше чем коллектор, теплоноситель продолжает движение к устройствам, непосредственно обогревающим помещение.

Все элементы, будь то сетка теплого пола, радиатор или водяной конвектор, получают теплоноситель равной температуры, это достигается настройкой специальных расходомеров, которые контролируют объем подачи теплоносителя в каждую ветку. Например, чтобы чтобы достигнуть одинаковой температуры теплого пола в ближней и дальней комнате, необходимо так настроить соответствующие расходомеры, чтобы в ветке ближней комнаты теплоноситель медленнее перемещался по трубам, а в ветке дальней комнаты быстрее.

После отдачи тепла, жидкость двигается по трубопроводу в сторону обратной гребенки с последующим направлением к котлу отопления.

Какой бы вид не имела бы отопительная система любого дома, в ней практически всегда присутствуют радиаторы отопления. Самым востребованным и популярным типом коллекторов, являются устройства, распределяющие тепловые потоки к радиаторам.

Радиаторный распределительный узел обычно состоит из двух связанных друг с другом распределительных гребенок. Первая направляет жидкость к радиаторам, вторая возвращает к котлу. Такие коллекторы, как правило, не снабжают дополнительным оборудованием и приборами, в целях экономии.

По виду подсоединения коллекторы можно разделить на устройства с верхним, нижним, боковым или диагональным подключением. Чаще других используется нижний способ подключения. В этом случае удается скрыть контуры под декоративными деталями пола, и максимально использовать достоинства индивидуального отопления.

Если дом имеет несколько этажей, коллекторный узел для радиаторов устанавливается на каждом уровне. Местом установки может служить специальное технологическое углубление или щит, обеспечивающие свободный доступ к гребенке.

В идеале, все ветки подключения должны иметь одинаковую протяженность. Если выдержать единую длину контуров невозможно, то на каждый из них можно установить индивидуальный насос, поддерживающий циркуляцию теплоносителя. По такой схеме обычно оборудуются теплые водяные полы, каждая ветка которых оснащается не только собственным насосом, но и автоматикой.

Материалы для теплого пола

Схема такого пола на картинке выглядит всегда довольно сложной – масса коммуникаций, соединенных между собой, по которым к тому же течет вода. Однако на деле система включает не такой уж обширный список элементов.

Материалы для водяного теплого пола

Комплектующие для водяного теплого пола:

  • при отсутствии возможности подключения к системе централизованного отопления – нагревательный котел;
  • насос, который либо встроен в котел, либо приобретается отдельно. Он будет нагнетать воду в систему;
  • непосредственно трубы, по которым будет двигаться теплоноситель;
  • коллектор, который будет отвечать за распределение воды по трубам (не всегда необходимый);
  • для коллекторов будут необходимы специальный шкаф, разветвители, распределяющие холодную и горячую воду, а также клапаны, система аварийного слива, приспособления для отведения воздуха из системы;
  • фитинги, шаровые клапаны и т. д.

Один из вариантов схемы отопления в частном доме с теплым полом на первом этаже

Также для обустройства теплого пола понадобится материал для теплоизоляции, крепежи, сетка армирующая, лента демпферная. Если выполняется сырой способ монтажа, то еще и бетонная смесь, из которой будет изготовлена стяжка.

Крепления для труб водяного теплого пола

Планка монтажная для теплого пола

От методики монтажа часто будет зависеть и выбор материалов и инструментов для системы подогрева пола. Существуют два вида укладки оборудования – это сухая и мокрая.

  1. Мокрая технология предусматривает использование утеплителя, крепежной системы, труб, бетонной стяжки. После того как все элементы будут залиты стяжкой, поверх укладывается и само напольное покрытие. По периметру помещения обязательно укладывается лента демпферная. Под утеплитель желательно поместить гидроизоляционный слой на случай утечки воды – он защитит соседей от возможного потопа.

  2. Сухая технология. В этом случае система обогрева укладывается на деревянные пластины или полистирольные маты в специально сделанные каналы. Поверх системы укладываются листы фанеры или ГВЛ. Сверху монтируется напольное покрытие. Кстати, не стоит укладывать поверх системы ДСП или ОСБ, так как в их составе есть вещества, которые под воздействием повышенной температуры начинают испаряться и негативно воздействуют на организм человека.

Ни первый, ни второй способы не являются идеальными – каждый имеет свои достоинства и недостатки. Однако чаще всего применяется именно мокрый способ, когда система теплого пола укладывается в стяжку. Причина проста – дешевизна, хотя в обслуживании этот вид довольно сложен. Например, отремонтировать трубы в стяжке будет непросто.

Стяжка для теплого пола

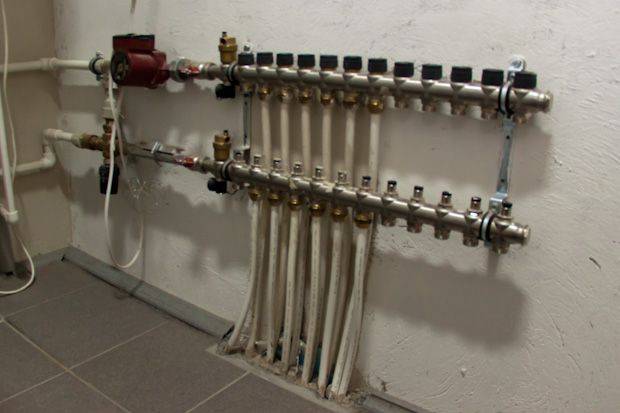

Гребенка для водяного теплого пола принцип работы

  • нормализуют температуру воды;
  • распределяют жидкость по контурам.

В отопительных котлах жидкость разогревается до 60 – 90 °C и горячей расходится по контуру.

В тёплый пол пропускать настолько горячий теплоноситель, по понятным причинам, нельзя.

Понижение температуры – одна из основных задач, реализованных в коллекторном узле. Понижение температуры может происходить двумя способами:

Подмешивание остывшего теплоносителя к горячему – это самый популярный метод. Происходит смешение в трёхходовом клапане. После того, как циркуляционным насосом жидкость прогоняется по контуру, она остывает. Именно эта, остывшая обратка добавляется к горячему теплоносителю. Пропорции того и другого потока выверяет термоголовка. Её рабочая часть устанавливается на сам клапан, а датчик – на подачу.

Вместо термоголовки может быть сервопривод. А для стабильных систем отопления, когда котёл выдает относительно одинаковую температуру, можно установить трёхходовой в одно положение, закрепить к нему термометр и контролировать градусы в ручном режиме.

Основные элементы коллекторного узла

Без циркуляционного насоса схема с водяным полом работать не будет. Также если разместить насос до трёхходового клапана, теплоноситель не зайдёт в змеевик пола, а пойдёт по малому кругу, где сопротивление меньше.

Ограничение температуры реализуется за счёт установки в систему специальной термоголовки, которая измеряет температуру теплоносителя. Внешне она похожа на радиаторный терморегулятор, но принципиально отличается от последнего, который измеряет температуру воздуха в помещении.

Человек выставляет комфортный для себя показатель, а прибор, фиксируя превышения порога, ограничивает просвет внутри прибора, сокращая поток теплоносителя.

Теплые полы российского производства пользуются все большим спросом. Теплый пол национальный комфорт – отзывы и стоимость.

На что следует обратить внимание при выборе коллектора для теплого пола, расскажем тут

Как выбрать гребенку

Модель определяется при проектировании. Количество выводов распределительного коллектора должно совпадать с количеством контуров. Длина маршрутов и давление в коммунальной сети позволяют не применять насос для принудительной подачи жидкости. Обогрев автономным котлом в частном доме, где прокладывается более 100 метров труб, требует дополнительной тяги в системе. Значительные перепады давления возможны при монтаже теплого пола. Оптимально подойдет в этом случае гребенка отопления, которая сбалансирует эксплуатационные характеристики.

Важным показателем представляются заявленные производителем технические параметры:

  • давление;
  • температура.

Полипропиленовые изделия не рекомендуется монтировать в систему, если пиковые значения превышают указанные данные в документах. Критической температурой для полимерных конструкций является 70 °C при давлении, не превышающем 6 бар. Распределительная гребенка из нержавейки легко выдерживает 100 °C при 10 барах.


При необходимости приобретают изделия с дополнительными функциями, помогающими регулировать, контролировать температуру и другие показатели. Небольшие расходы на доплату более сложной модели позволят иметь эффективный инструмент для определения, где можно сэкономить на отоплении, что в итоге окупает расходы. Если гребенка отопления имеет термодатчики, то легко вычислить в каких помещениях происходит интенсивный теплообмен, а где вода мало отдает энергии. Правильная регулировка не даст вхолостую подавать избыток жидкости туда, где она не нужна.
