Как подобрать циркуляционный насос

Что такое циркуляционный насос и для чего он нужен

Циркуляционный насос это такое устройств, которое изменяет скорость движения жидкой среды без изменения давления. В системах отопления ставится для более эффективного обогрева. В системах с принудительной циркуляцией он — обязательный элемент, в гравитационных — можно ставить, если требуется увеличить тепловую мощность. Установка циркуляционного насоса с несколькими скоростями дает возможность менять количество переносимого тепла в зависимости от температуры на улице, поддерживая таким образом стабильную температуру в помещении.

Циркуляционный насос с мокрым ротором в разрезе

Есть два типа подобных агрегатов — с сухим и мокрым ротором. Устройства с сухим ротором имеют высокий КПД (порядка 80%), но сильно шумят, требуют регулярного обслуживания. Агрегаты с мокрым ротором работают почти бесшумно, при нормальном качестве теплоносителя могут качать воду без отказов более 10 лет. Они имеют меньший КПД (порядка 50%), но их характеристик более чем достаточно для отопления любого частного дома.

Замечания по монтажу и запуску

Для долговременной работы оборудования и его высокой эффективности следует соблюдать некоторые правила:

  • Монтаж насоса производят так, чтоб его вал находился горизонтально. Для оборудования с «мокрым» ротором такое требование является обязательным! Ориентация трубопроводов (вертикальный, горизонтальный или наклонный участок) значения не имеет.
  • Клеммная коробка должна располагаться сверху. Это обеспечит безопасность даже в случае возможных протечек.
  • Современные агрегаты позволяют установку и на подачу, и на обратку, но расположение на обратном участке снизит тепловые нагрузки и увеличит ресурс оборудования.
  • При монтаже обязательно предусмотреть байпас для циркуляционного насоса. Это позволит при отсутствии электропитания использовать отопительную систему в режиме с естественной циркуляцией.
  • В качестве рабочей выбирается средняя скорость оборудования. Запуск системы осуществляется на самой высокой скорости (в системах с автоматикой отключается блокировка).
  • После запуска следует удалить скопившийся воздух через предусмотренные в конструкции специальные клапаны.

4 Как правильно подобрать насос?

Чтобы правильно подобрать циркуляционный насос для системы отопления, нужно учесть, что устройство должно отвечать определенным критериям:

  • продуктивность работы помпы;
  • давление помпы, напор;
  • условия работы;
  • внешние аспекты – уровень шума, размеры, обслуживание.

В последнем пункте выигрывает, несомненно, насос мокрого типа, он меньше и бесшумнее. Но с другими критериями следует разобраться.

4.1 Расчет производительности помпы

Производительность помпы подразумевает количество перегоняемого теплоносителя, его расход при  наименьшей загрузке устройства. Чем выше производительность, тем лучше.

Расчет насоса по критерию производительности можно по формуле: Q = N / (t 2 – t 1), где Q – искомая величина производительности,N – соответствует мощности отопительного котла,t1 – величина температурыжидкости в «обратке» контура, t2 – показатель температуры в подающем отсеке, после отопительного котла.

По этой формуле можно приблизительно выбирать параметры требуемого насоса. Считают, что на 10 м кольца контура необходимо примерно 0,6 м напора помпы.

4.2 Давление устройства

Давление аппарата – уровень, на который устройство сможет поднять воду в контуре отопления. Обычно этот параметр указывают в документах к механизму и на самой помпе.

Например, насосы для отопления моделиGRUNDFOSUPS25-40. Цифры в этой марке означают:

40 – высота подъема жидкости – 4 м или 0,4 атм. давления

Эту величину берут во внимание в первую очередь, выбирая насос. 25 – диаметр присоединяемых труб – 25 мм

Обычно используют трубы диаметром 32 и 25 мм.

Поэтому, задаваясь вопросом, как правильно выбрать циркуляционный насос, следует брать во внимание полное название насоса. Он должен подходить по диаметру к трубам системы

На помпе указывают также потребляемую мощность, направление движения ротора, количество оборотов.

4.3 Внешние аспекты

Работа устройства и необходимое количество тепла зависят также от температуры окружающей среды. Неправильно подобранный насос может начать перегреваться, потому как может не справиться с чрезмерной нагрузкой.А значит,перед тем, как рассчитать необходимые параметры устройства, следует хорошо знать характеристики котла и отопительной системы.

Схема установки циркуляционного насоса

Для труб с большим диаметром циркулирующий теплоноситель будет большего объема и, следовательно, понадобится более мощный насос. Для теплоносителя из незамерзающей жидкости, как правило, помпа должна подбираться более производительная и надежная.

4.4 Расчет мощности

Мощность циркуляционного насоса для отопления зависит от площади помещения, которая отапливается. К примеру, площадь равна 200 м2. Чтобы в здании было тепло, придерживаются примерного соотношения: 1 кВт тепловой энергии на 10 м2. Следовательно, на данную площадь потребуется 20 кВт.

Далее следует рассчитать разницу температур на подающем и обратном контуре. Специалисты советуют в пределах 10ᵒС. Производят расчет мощности: 20:10=2.  Рассчитанный таким образом параметр и есть мощность помпы, измеряемая в м3/ч.

Расчет циркуляционного насоса производят также по параметрам количества необходимого тепла, сопротивления труб, расхода электроэнергии, предельного уровня температуры.

Как подобрать циркуляционный насос для отопления, чтобы сделать работу системы наиболее эффективной? Для правильного подбора следует учесть немало факторов, параметров и характеристик насосов и отопительной системы, а также внешних условий и ожидаемого результата. Можно также учесть отзывы о той или иной марке аппарата. К выбору подходят ответственно, ведь от него во многом зависит комфорт в доме.

Основные параметры насосов для систем отопления

Основная функция насосного оборудования циркуляционного типа, которое устанавливают в отопительные системы, заключается в воздействии центробежной силы вращения лопастей, расположенных внутри корпуса насоса, на жидкость в целях увеличения скорости ее движения. При выборе насосов ключевое значение приобретают следующие характеристики:

Производительность. По этому параметру можно понять, какое количество теплоносителя может пройти за час работы через насосную установку. Единицей измерения являются метр кубический в час, показатель производительности определяется гидравлическим сопротивлением, которое имеет магистраль;
Напор. Иначе называют гидравлическое сопротивление. Этот параметр влияет на предельную высоту, на которую насосное оборудование способно подавать столб воды;
Присоединительные размеры

При их определении следует обращать внимание на такой параметр, как диаметр подключаемых труб отопления и длину корпуса. Обычно первый параметр имеет значение, равное 25 или 32 мм, а при расчете второго необходимо исходить из того, что он должен позволить установить насос в то место, которое выделил для него владелец;
Максимальная температура. Циркуляционная насосная установка призвана в первую очередь обеспечить поступление нагретой жидкости до всех участников системы

По этой причине рекомендуется очень тщательно подходить к выбору этого параметра и использовать аппарат, который сможет пропускать через себя теплоноситель , нагретый до температуры 110 градусов Цельсия;
Производитель. Рекомендуется, как и при выборе иных видов устройств, отдавать предпочтение продукции известных производителей. Если рассматривать рынок насосного оборудования, то лучше всего зарекомендовали себя компании Grundfos, Vortex, Джилекс, Wilo и другие.

Циркуляционная насосная установка призвана в первую очередь обеспечить поступление нагретой жидкости до всех участников системы. По этой причине рекомендуется очень тщательно подходить к выбору этого параметра и использовать аппарат, который сможет пропускать через себя теплоноситель , нагретый до температуры 110 градусов Цельсия;
Производитель. Рекомендуется, как и при выборе иных видов устройств, отдавать предпочтение продукции известных производителей. Если рассматривать рынок насосного оборудования, то лучше всего зарекомендовали себя компании Grundfos, Vortex, Джилекс, Wilo и другие.

Чаще всего при подборе насоса для системы отопления учитывают два первых показателя. В большинстве своем их значения приведены в инструкции, прилагаемой к прибору, в виде графика, именуемого расходно-напорной характеристикой.

В продаже можно встретить отдельные модели насосов, предусматривающих несколько рабочих скоростей. Если владелец заинтересовался подобным аппаратом, то он должен убедиться, что для каждого из них указаны диапазоны значений.

Список лучших напольных унитазов 2020 года

Что такое циркуляционный насос и для чего он нужен

Циркуляционный насос это такое устройств, которое изменяет скорость движения жидкой среды без изменения давления. В системах отопления ставится для более эффективного обогрева. В системах с принудительной циркуляцией он — обязательный элемент, в гравитационных — можно ставить, если требуется увеличить тепловую мощность. Установка циркуляционного насоса с несколькими скоростями дает возможность менять количество переносимого тепла в зависимости от температуры на улице, поддерживая таким образом стабильную температуру в помещении.

Циркуляционный насос с мокрым ротором в разрезе

Есть два типа подобных агрегатов — с сухим и мокрым ротором. Устройства с сухим ротором имеют высокий КПД (порядка 80%), но сильно шумят, требуют регулярного обслуживания. Агрегаты с мокрым ротором работают почти бесшумно, при нормальном качестве теплоносителя могут качать воду без отказов более 10 лет. Они имеют меньший КПД (порядка 50%), но их характеристик более чем достаточно для отопления любого частного дома.

Красивые примеры в интерьере

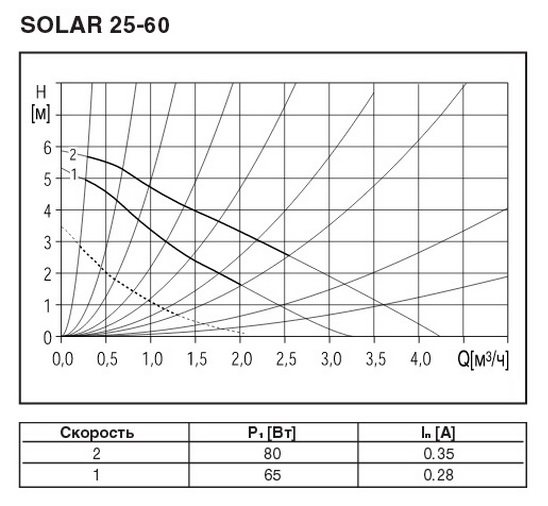

Рабочая точка: что это такое?

Является пересечением графиков двух характеристик: насоса и трубопровода. В этой точке полезные мощности расхода и потребления равны. От её положения зависит производительность системы. Подачу воды изображают как возрастающую из нуля величину, а напор — как убывающую из максимального значения пропускной способности труб.

Фото 1. Пример того, как может измениться рабочая точка при изменении характеристик системы отопления.

У подачи есть минимальный порог. Если не учитывать его, система перегревается, что приводит к повреждениям. Давление также может отклоняться от нормального показателя, что частично влияет на характеристику сети.

Важно! Дросселирование и образование отложений влияют на изменение положения точки. Необходимо соблюдать требования к эксплуатации:

Необходимо соблюдать требования к эксплуатации:

  • теплопотребление строения;
  • пиковые расходы.

Выбрав РТ, под её характеристики подбирают циркуляционный насос. Желательно взять прибор с показаниями, расположенными правее рабочей точки. Запас позволит избежать проблем при изменении значений.

Что представляют собой водяные насосы

Циркуляционный насос – это устройство небольших размеров с металлическим корпусом. При изготовлении могут использоваться такие материалы: чугун, алюминий, бронза, нержавеющая сталь. К корпусу прибора изнутри прикрепляется ротор, а к нему – крыльчатка. Вращается ротор благодаря системе подшипников. Все эти элементы приводятся в движение электричеством.

Горячая вода, попадая на лопасти крыльчатки, передается ними по трубе. Тем самым повышается КПД отопительной системы

Важно установить водяной насос вертикально, в противном случае его производительность уменьшится на 30%

Существует два вида устройств – с мокрым и сухим ротором.

Насосы с мокрым ротором применяются в отопительных системах частных домов. Такие устройства контактируют с водой, поэтому в смазке их детали нуждаются нечасто. К преимуществам этих моделей можно отнести простоту строения, длительный срок эксплуатации без обслуживания, невысокую стоимость ремонта и низкий уровень шума. Также они потребляют незначительное количество электроэнергии, при этом их КПД не превышает 50% — по этой причине их не устанавливают в больших строениях.

Насосы с сухим ротором имеют высокий КПД и используются в системах отопления многоквартирных домов и высотных зданий. В данном случае ротор не контактирует с водой, поэтому детали устройства нуждаются в регулярной смазке и сервисном обслуживании. Также прибор издает много шума, поэтому установку циркуляционного насоса в системе отопления выполняют в отдельном помещении с хорошей звукоизоляцией.

На рынке представлено оборудование с различными характеристиками, поэтому выбор сделать не так-то просто. Также нужно учитывать, что для установки насоса на отопление достаточной мощности, потребуется выделить отдельное помещение.

В случае верного выбора удастся:

  • сохранить комфорт и уют в доме;
  • увеличить эффективность обогрева, регулировать скорость потока воды в системе;
  • уменьшить затраты на электричество, с помощью которого и работает насос, а иногда – и вся отопительная система.

Прежде чем отправиться за водяным насосом, нужно составить детальную схему всей системы отопления здания. Также нужно определиться, где будет находиться насос, и каким образом он будет подключаться к источнику воды (прочитайте: «Как подключить насос к отоплению: монтаж и врезка «)

При выборе устройства необходимо обратить внимание на самую важную его характеристику – напор теплоносителя. Данный показатель не зависит от мощности отопительной системы. Напор воды может составлять 2-4 метра – при выборе нужно учитывать, что для многоквартирного дома минимального показателя будет явно недостаточно

Таким образом, чем больше протяженности системы отопления, тем сильнее должен быть данный показатель

Напор воды может составлять 2-4 метра – при выборе нужно учитывать, что для многоквартирного дома минимального показателя будет явно недостаточно. Таким образом, чем больше протяженности системы отопления, тем сильнее должен быть данный показатель.

При проведении расчетов насоса для отопления нужно ориентироваться на максимальный режим работы. Все вспомогательные элементы (стыковочные, заглушки, фитинги), а не только циркуляционный насос, должны соответствовать функционированию системы по — максимуму

В данном случае ошибки недопустимы, разгерметизация конструкции обойдется очень дорого, поэтому важно сделать верный расчет циркуляционного насоса для отопления. Также специалисты рекомендуют вместе с водяным насосом устанавливать в отопительную систему датчик критического понижения давления, чтобы в аварийной ситуации можно было сразу же отключить насос

Как подобрать циркуляционный насос для отопления?

Для подбора оборудования с учетом наиболее подходящих параметров необходимо воспользоваться определенными формулами. Однако, только специалисты знают, какие именно формулы необходимо использовать в каждом конкретном случае. А если устройство подбирает незнающий человек, то следует воспользоваться следующими рекомендациями:

  • Маркировка циркуляционного насоса. Например, оборудование Grundfos UPS 25-50, где первые две цифры указывают диаметр резьбы гаек – 25 миллиметров (1 дюйм), которые поставляются в комплекте с устройством. Еще существуют насосы с диаметром гаек 32 миллиметра (1,25 дюйма). Вторые две цифры – это максимальная высота подъема теплоносителя в системе отопления – 5 метров, то есть при помощи циркуляционного насоса может создаваться избыточное давление не более 0,5 атмосфер. Также существуют насосы, в которых высота подъема равна 3, 4, 6 и 8 метров.
  • Производительность агрегата. Является главным параметром, определяющим работу агрегата. Представлен объемом теплоносителя, перекачиваемого с помощью насоса. Для расчета применяется формула:

    • Q=N:(t2-t1),
    • где N – мощность источника тепла. Это может быть котел либо газовая колонка;
    • t 1 – показывает температуру воды, которая находится в обратном трубопроводе. Как правило, она равняется +65-70 0 С;
    • t 2 – показывает температуру воды, которая находится в подающем трубопроводе (выходит из котла или газовой колонки). Зачастую котел поддерживает +90-95 0 С.
    • Расчет системы отопления и ее потерь осуществляется для того, чтобы правильно выбрать расчетные параметры того агрегата, который способен справиться с сопротивлением в системе отопления.
  • Уровень подъема системы отопления. Показывает максимальный напор, на который способна отопительная система. Это суммарная величина гидравлического сопротивления в системе отопления. При расчетах гидравлического сопротивления не учитывается этажность обогреваемого здания с замкнутой отопительной системой. В таком случае берется среднее значение – 2-4 метра водяного столба. В малоэтажных домах с традиционной системой отопления этот показатель идентичен.
  • Потребность здания в энергии. Это еще один параметр, который стоит учитывать при выборе циркуляционного насоса, хоть и косвенно. Этот показатель указывается в паспорте здания во время его проектирования. Если эти значения отсутствуют, их можно рассчитать. Каждая страна имеет свои стандарты тепла на один квадратный метр. По европейским стандартам для отопления 1 квадратного метра одно- или двухквартирного здания требуется 100 Вт, для многоквартирного здания – 70 Вт. Российский стандарт представлен в СНиПе 2.04.05-91.
  • Расход электроэнергии. Любой циркуляционный насос отопления обладает тремя положениями подключения в электрическую сеть. Все сведенья по поводу потребления насосом электрического тока содержатся в табличке на корпусе агрегата (параметры нагрузки). Каждому положению переключателя соответствует новая производительность насоса, то есть количество теплоносителя в час, перекачиваемого устройством по системе отопления. Третье положение переключателя показывает максимальную производительность данного агрегата, а показатель максимального потребления тока насосом указывается в табличке на корпусе насоса.

Оборудование, выпускаемое серийно, имеют усредненные характеристики. Поэтому необходимо учитывать индивидуальность каждой системы отопления.

Обратите внимание! Выбирать подходящий насос следует с учетом возможности работы агрегата в нескольких режимах, при этом его мощность должна превышать расчетную мощность на 5-10 процентов

Комплексные системы

Обзор производителей

Поломка циркуляционного насоса, особенно в зимний период, может привести к выходу всей системы отопления из строя, что повлечет за собой немалые финансовые вложения для ее восстановления. Даже если поломка помпы замечена вовремя, то не всегда получится быстро купить новый аппарат, например, если дом находится вдали от города. Поэтому рекомендуется сразу покупать качественное циркуляционное оборудование от известных производителей.

Grundfos является известным на весь мир датским производителем, производящим насосное оборудование более 70 лет. Данный производитель впечатляет своей плодотворностью, поскольку ежегодно выпускает около сотни новых моделей агрегатов, которые с успехом используются, как в бытовой сфере, так и в промышленности. Модели циркуляционных помп, которые поставляет на рынок компания Grundfos, имеют следующие особенности:

Wilo – производитель из Германии, поставляющий на рынок широкий ассортимент циркуляционных помп различных модификаций, которые отличаются устойчивой работой и превосходным качеством. Продукции компании Wilo присущи следующие особенности:

  • аппараты соответствуют директиве по энергосбережению EnEV, которая подразумевает автоматическую регулировку работы циркуляционного оборудования;
  • насосы работают на переменном токе с напряжением 230/400 В (±10%);
  • основным материалом, применяемым для изготовления корпусов, является чугун;
  • аппараты могут иметь мощность от 40 до 200 Вт;
  • цена на агрегаты Wilo колеблется в диапазоне от 50 до 100 у.е.

DAB – известный производитель циркуляционных насосов из Италии. Данная компания работает уже более 40 лет и вместе с другими поставщиками насосного оборудования конкурирует на отечественном рынке, поставляя аппараты серии А и AV, имеющие следующие характеристики:

Подготовка места и монтаж

Современный циркуляционный насос «мокрого» типа можно устанавливать и на подающем, и на обратном участке трубопровода. Модели старого образца устанавливались только на трубу обратной подачи – так остывшая вода продлевала срок эксплуатации механизма.

На части трубопровода перед расширительным баком и участке системы после него создается разный уровень давления – компрессия и разряжение соответственно. Созданное баком статическое давление будет оказывать влияние на функционирование системы с установленным насосным оборудованием. Зона подачи насоса характеризуется гидростатическим давлением, которое на порядок выше обычного, а со стороны всасывания теплоносителя оно отличается пониженным уровнем, иногда приводящим к разряжению. При большой разности давления в системе вода может закипать, или образовываться воздух при высвобождении и всасывании.

Для обеспечения нормальной циркуляции теплоносителя по трубопроводу следует учитывать важное условие: любая точка, расположенная в границах всасывания, должна обладать избыточным гидростатическим давлением. Держать под контролем этот процесс можно следующим образом:. Держать под контролем этот процесс можно следующим образом:

Держать под контролем этот процесс можно следующим образом:

  • установить расширительную емкость выше самой высокой точки системы на 80 см. Этот способ – самый простой и удобный, особенно в случае дооснащения отопительной системы циркулярным насосом. Потребуется лишь достаточная высота чердачного помещения и утепление расширительного бака;
  • расположить емкость в верхней точке системы так, чтобы верхняя часть трубопровода оказалась в зоне нагнетания насоса. Этот способ применим для современных отопительных систем, где изначально обустроен уклон труб к котлу. Принцип работы заключается в том, чтобы воздушные пузырьки двигались в потоке воды под напором, создаваемым силой насоса;
  • установить наивысшую точку системы на самом удаленном стояке. Но здесь имеется один нюанс: придется переделывать трубопровод, а это весьма затратное и сложное мероприятие;
  • перенести расширительную емкость и часть трубы в зону всасывания насоса, перед патрубком. Такая реконструкция станет оптимальной для работы в условиях принудительной циркуляции теплоносителя;
  • монтаж циркуляционного насоса в подающей части трубы, сразу за точкой ввода расширительной емкости. Однако такой способ подойдет не для всех моделей оборудования, поскольку в этой зоне температура будет достаточно высокой. Метод хорошо для тех насосов, которые способны выдерживать такие условия работы.

Схемы вариантов монтажа циркуляционного насоса с расширительным баком

Для монтажа насоса следует учесть его резьбовой диаметр и осуществить приобретение фильтрующего элемента (фильтра грубой очистки), обратного клапана, байпаса, гаечных ключей размером от 19 мм до 36 мм. На главной трубе, между выводом и вводом врезаемой перемычки, устанавливается запорный клапан соответствующего диаметра. Для удобства монтажа пригодится разъемная резьба.

Задача байпаса, представляющего собой небольшой кусок трубы, состоит в переключении отопительной системы из режима принудительной в режим естественной циркуляции теплоносителя в случае выхода из строя насоса, отключении электричества. Диаметр байпаса должен совпадать с диаметром стояка, в который устанавливается.

Приборы на перемычке должны быть смонтированы в следующем порядке: сначала врезается фильтрующий элемент, затем клапан, затем следует насос. Вводы байпаса с стояк осуществляются посредством запорных клапанов, перекрывающих систему в случае сбоев или поломок.

В случае установки насоса «мокрого» типа байпас должен быть врезан строго горизонтально, что предотвратит скопление воздуха. Дополнительно в систему может быть вмонтирован автоматический кран отвода воздуха, обязательно – в вертикальном положении. Автоотводчик имеет преимущества перед обычным краном Маевского, который необходимо открывать и закрывать вручную.

Дополнительные характеристики и возможности

Чтобы выбрать подходящий циркуляционный насос для отопления, надо еще продумать некоторые детали

Стоит обратить внимание на такие характеристики:

  • Корпус. Может быть из чугуна, пластика. Чугунные модели более тяжелые и дорогие. Пластиковые имеют более низкую цену. Срок эксплуатации почти не отличается.
  • Рабочее давление в системе. Для частных домов этот параметр не так критичен, так как рабочее давление редко бывает выше 4 Атм, а вот для многоэтажек надо смотреть обязательно.
  • Температура перекачиваемой жидкости. Если котел стоит твердотопливный, желательно чтобы этот параметр был не менее +110°C. Для других котлов отопления с электронным управлением может быть и ниже, так как там режим работы задаете вы сами.
  • Требовательность к качеству теплоносителя. Например, те же циркуляционные насосы Грюндфос долго и без проблем работают с чистым теплоносителем, и быстро ломаются при наличии абразивных частиц и других загрязнений. Так что ставить их в систему централизованного отопления не стоит.
  • Наличие нескольких скоростей вращения крыльчатки. Полезная функция для разных режимов работы. Переключается скорость вручную, расположенным на корпусе переключателем. У лидеров — Grundfos и Willo — есть модели с электронным управлением скоростью. Они позволяют плавно изменять скорость, подстраивая работу под систему и погодные условия.

В системах отопления, которые должны работать и на естественной и на принудительной циркуляции, для установки циркуляционного насоса ставят байпас

  • Диаметр присоединения. Он должен совпадать с сечением трубы в месте установки. Есть, конечно, переходники, но ставит дополнительные элементы без крайней необходимости не следует.
  • Уровень шумов. Хотя практически все циркуляционные насосы особо не  шумят, чем меньше уровень шумов, тем лучше. Особенно если ставить его планируете в жилых помещениях.
  • Длина электрического кабеля для подключения к сети. Совсем неочевидный параметр, но слишком короткий шнур может стать проблемой.
  • Способ установки. Может быть вертикальный, может — горизонтальный, может — универсальный.

Вот, пожалуй, и все параметры, которые приходится учитывать. Но вечная проблема выбора производителя — вот с чем придется столкнуться.

Как выяснить показатель расхода насоса

Формула расчета выглядит так: Q=0,86R/TF-TR

Q – расход насоса в м.куб./ч;

R – тепловая мощность в кВт;

TF – температура теплоносителя в градусах Цельсия на входе в систему,

Схема расположения циркуляционного насоса отопления в системе

Три варианта расчета тепловой мощности

С определением показателя тепловой мощности (R) могут возникнуть трудности, поэтому лучше ориентироваться на общепринятые нормативы.

Вариант 1. В европейских странах принято учитывать такие показатели:

  • 100 Вт/м.кв. – для частных домов небольшой площади;
  • 70 Вт/м.кв. – для многоэтажек;
  • 30-50 Вт/м.кв. – для производственных и хорошо утепленных жилых помещений.

Вариант 2. Европейские нормы хорошо подходят для регионов с мягким климатом. Однако в северных районах, где бывают сильные морозы, лучше ориентироваться на нормы СНиП 2.04.07-86 «Тепловые сети», в которых учтена наружная температура до -30 градусов Цельсия:

  • 173-177 Вт/м.кв. – для небольших зданий, этажность которых не превышает двух;
  • 97-101 Вт/м.кв. – для домов от 3-4 этажей.

Вариант 3. Ниже предложена таблица, по которой можно самостоятельно определить необходимую тепловую мощность с учетом назначения, степени износа и теплоизоляции здания.

Таблица: как определить нужную тепловую мощность

Формула и таблицы расчета гидравлического сопротивления

В трубах, запорной арматуре и любых других узлах системы отопления возникает вязкое трение, которое приводит к потерям удельной энергии. Это свойство систем называют гидравлическим сопротивлением. Различают трение по длине (в трубах) и местные гидравлические потери, связанные с наличием клапанов, поворотов, участков, где изменяется диаметр труб и т.п. Показатель гидравлического сопротивления обозначают латинской буквой «H» и измеряют в Па (паскалях).

Формула расчета: H=1,3*(R1L1+R2L2+Z1+Z2+….+ZN)/10000

R1, R2 обозначают потери давления (1 – на подаче, 2 – на обратке) в Па/м;

L1, L2 – длина трубопровода (1 – подающего, 2 – обратного) в м;

Z1, Z2, ZN – гидравлическое сопротивление узлов системы в Па.

Чтобы облегчить расчеты потерь давления (R), можно воспользоваться специальной таблицей, где учтены возможные диаметры труб и приведены дополнительные сведения.

Таблица для определения потерь давления

Усредненные данные по элементам системы

Гидравлическое сопротивление каждого элемента системы отопления приведено в технической документации. В идеале следует воспользоваться характеристиками, указанными производителями. При отсутствии паспортов изделий можно ориентироваться на примерные данные:

  • котлы – 1-5 кПа;
  • радиаторы – 0.5 кПа;
  • вентили – 5-10 кПа;
  • смесители – 2-4 кПа;
  • тепломеры – 15-20 кПа;
  • обратные клапаны– 5-10 кПа;
  • регулирующие клапаны – 10-20 кПа.

Сведения о гидравлическом сопротивлении труб из различных материалов можно вычислить по таблице ниже.

Таблица потерь давления в трубах

Какие бывают циркуляционные насосы и чем различаются

Устройство и принцип работы всех циркуляционных насосов схожи. Приборы состоят из прочного нержавеющего корпуса, одно- или трехфазного электродвигателя, ротора и вращающейся крыльчатки. При включении электродвигателя он вращает ротор с крыльчаткой, благодаря чему создается пониженное давление и вода поступает в прибор, а лопастное колесо выбрасывает жидкость через выводной патрубок в систему отопления.

Различают «сухие» и «мокрые» конструкции. В первых ротор закрыт от воды специальным уплотнительным кольцом, а во вторых контактирует с теплоносителем. «Сухие» насосы сложнее в монтаже, требуют регулярного осмотра и обслуживания, зато более производительны и долговечны. «Мокрые» не нужно обслуживать, они более долговечны, но их КПД примерно на 20% ниже.

В частных домах обычно устанавливают «мокрые» насосы, отдавая должное их бесшумной работе. А в котельных, рассчитанных на обогрев крупных зданий или нескольких построек, чаще применяют «сухие» приборы из-за более высокой производительности.

Производительность оборудования

Чтобы ее рассчитать, применяют несложную формулу: G = Q / (1,16 х ΔT), где Q – найденная ранее тепловая потребность; ΔT – разница двух температур: на подаче и обратке. Для обычной двухтрубной системы это 20 град.С, а для теплого пола – 5 град.С.

Для дома площадью 100 кв.м расчет будет следующим:

Q = 173 х 100 = 17300 кВт.

G = 17300 / 1,16 х 20 = 745,689 = 746 куб.м/ч.

Для новой эта величина рассчитывается по определенным формулам с применением значений, указанных для фитингов, труб и т.п.

Для уже смонтированной системы точное значение этого параметра найти тяжело, оно рассчитывается приблизительно:

  • на прохождение 1 м трубопровода отопления нужно 0,01-0,015 м напора;
  • теплопотери в фитингах – составляют приблизительно 30% от предыдущего параметра;
  • обратный, а также трехходовой клапан препятствуют нормальной циркуляции теплоносителя, поэтому оцениваются в 20%;
  • терморегулирующие клапаны, установленные для регулирования температуры в помещении.

Значение рассчитывается так: H = R х L х ZF, где:

R – это сопротивление прямых участков (лучше учесть максимальное значение 0,015 м);

L – длина труб, образующих систему отопления (двухтрубная — ещё учитывается обратка);

ZF – это коэффициент: если установлены обычные шаровые вентили и фитинги, он составит 1,3 (указанные 30% потерь), а если терморегулирующий клапан либо дроссель, разрывающие схему – 1,7.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
