Делаем буржуйку сами. Инструкции + видео. 2 простых способа

Делаем печь-буржуйку своими руками

Какие виды топлива можно использовать

Когда речь заходит о системе отопления помещения для временного пребывания, например мастерская или гараж, то обычно берется во внимание два аспекта – экономическая целесообразность и безопасность. В плане экономической целесообразности самым доступным видом топлива сегодня выступает древесина

Содержание

Жидкое топливо, такое как дизельное топливо или отработанное машинное масло применяется для отопления в основном подсобных помещений, в жилых помещениях использование этого горючего ограничено, поскольку  имеет специфический запах. Каменный уголь обычно для печей длительного горения кустарного производства не используется, он предназначен для котлов отопления и стационарных кирпичных печей.

Таким образом, наиболее приемлемым видом топлива выступают дрова или паллеты – топливо из отходов деревообрабатывающего производства. И здесь как раз и кроется вся тайна печей длительного горения. Дело в том, что для получения максимального эффекта необходимо использовать только сухие дрова. В обычных, свежеспиленных дровах древесина содержит большое количество влаги, при горении получается что параллельно идут два процесса – горение древесных волокон и сушка, с выделением большого количества водяного пара. В результате получается большое количество несгоревшего топлива и горение при низкой температуре. Эти процессы не позволяют получить максимальное количество тепла.

Другое дело с сухими дровами. Содержание влаги в них минимальное, а значит, при повышении температуры до 300 градусов начинается процесс разложения древесины на простые вещества. Это позволяет существенно повысить теплоотдачу, в результате чего дрова сгорают полностью с минимальным образованием копоти и золы.

Как выбрать перевозчика при переезде в новую квартиру?

Какая отделка в стиле лофт популярна сегодня?

Нужно ли мыть натяжной потолок?

Как можно декорировать наливные кухонные полы

Поскольку наливные полы на кухне наносятся в два слоя, между ними можно поместить изображение на специальной бумаге или же декорировать базовый слой акриловыми или полимерными красками (в технике аэрографии). Между двумя слоями наливного пола можно помещать и камешки, и песок или специальные акриловые чипсы.

Вот как формируется декоративный наливной пол с рисунком.

А вот так выглядит устройство полимерного пола с подложкой из акриловых чипсов.

  • Пол познается в сравнении: выбираем напольное покрытие для кухни
  • Паркетная доска на кухне – все за и против
  • Пробковый пол – на 99% идеальное напольное покрытие для кухни
  • Все о линолеуме для кухни
  • Все о ламинате для пола на кухне – от выбора до монтажа
  • Керамогранитная плитка на кухне — на 99% идеальный пол

Буржуйка с дымооборотами

Это печь прямоугольной формы с минимальным расходом топлива и возможностью регулирования интенсивности горения. Конструкцию (корпус печи) собирают из металлических листов путем сварки.

Необходимые материалы и инструменты:

  • сварочный аппарат в комплекте с электродами;
  • болгарка и круги для резки металла;
  • рулетка;
  • металлические уголки;
  • металлические прутки для колосниковой решетки;
  • трубопровод;
  • листовой металл.

Печь состоит из следующих отделов: топка, дымооборот, зольник, отводящий трубопровод. Дополнительные элементы: дверцы с навесами и щеколдами, колосниковая решетка, металлические ножки, задвижка на трубопроводе для уменьшения теплопотерь.

Сборка буржуйки с дымооборотами

  1. Делаем чертеж будущей печи.
  2. Согласно размерам, указанным на чертеже, делаем разметку на листовом металле и болгаркой вырезаем заготовки для будущей топки.
  3. Стыкуем листы металла, образуя прямоугольник. Внутрь (на боковые стенки печи) привариваем металлические уголки, на которые будет укладываться колосниковая решетка.

  4. Колосниковую решетку выполняют из набора продольных и поперечных металлических прутков одинаковой длины, соединенных сваркой. Ячейки должны быть достаточной величины для удержания на них топлива и свободного прохождения продуктов сгорания сквозь колосниковую решетку. Саму решетку приваривать к корпусу топливника не нужно, тогда ее можно будет вытащить на время проведения очистки печи от пепла и золы.

  5. На следующем этапе работ необходимо приварить внутрь топки лист металла, который образует дымооборот. Размер этого листа металла должен по ширине соответствовать днищу печи, а в длину быть немного меньше.

  6. После того, как внутренняя часть печи готова, необходимо сделать дверцу поддувала и дверцу для закладки топлива в печь. Дверцы делаем таким образом, чтобы было удобно чистить печь и извлекать колосниковую решетку. Чтобы сделать навесы, используем металлический пруток и подходящую по размеру трубку. Разрезаем их болгаркой и привариваем соответственно к стенкам топки и к дверцам, затем вставляем свободный участок прутка в трубку. Для удобства пользования дверцами, из тонких полосок металла изготавливаем ручки и прикрепляем их сваркой. Задвижки делаем в виде длинной изогнутой полоски металла и соответственно крючка, за который она будет цепляться.

  7. Ножки печи можно сделать цельносварными из металлических уголков или регулируемыми. Для возможности регулировать длину ножек понадобятся гайки и соответствующие по толщине металлические прутки с резьбой. За счет такого приема буржуйка будет стоять устойчиво даже на неровной поверхности. А также, при помощи таких ножек печь удобно отсоединять от трубы и производить обслуживание или замену каких-либо деталей.
  8. Отводящий трубопровод с заслонкой. Для самой заслонки понадобится металлический пруток небольшого диаметра и лист металла круглого сечения, диаметром немного меньше, чем диаметр трубы. В трубе просверливаем два отверстия, вставляем в них прут, изгибаем его наружную часть для удобства, а внутри трубы устанавливаем и привариваем металлический круг. Таким образом, при повороте прутка соответственно будет поворачиваться и круг, изменяя зазор и уменьшая потери тепла из топки в атмосферу.

  9. В верхней части печи вырезаем отверстие, соответствующее диаметру отводящей трубы и герметично привариваем ее.

Дымооборотов в буржуйке может быть два или три. А для того, чтобы уменьшить потери тепла от металлических стенок в атмосферу, печь снаружи обкладывают огнеупорным кирпичом или устанавливают отражающий металлический экран с прослойкой из теплоизолирующего материала, например, листа асбеста.

Чтобы разжечь в печи огонь, на колосниковую решетку укладывают газеты, опилки, сверху небольшие сухие поленья и поджигают газеты спичками. Когда поленья разгорятся, в печь добавляют более крупные дрова. Не стоит одновременно открывать дверцы топливника и поддувала. Регулирование тяги и интенсивности горения происходит посредством изменения зазора в трубе (задвижка) и через поддувало.

Как лучше всего отопить гараж?

Прежде, чем строить печь, необходимо оборудовать гараж хорошей вентиляцией, обязательно позаботиться о противопожарной безопасности, убрав все легковоспламеняющиеся жидкости и материалы подальше от будущей буржуйки, обустроить дровницу и спроектировать конструкцию печи таким образом, чтобы топочное отверстие было вдали от автомобиля.

Найдется ли место для буржуйки из кирпича?

Металлические печи дешевы и компактны, но из-за высоких температур сталь быстро прогорает, а печь выходит из строя, требуя ремонта. К тому же раскаляющиеся докрасна поверхности – причина ожогов и пожаров. Другое дело – буржуйка из кирпича. Ее достоинства:

  • Такая печь занимает гораздо меньше места и весит меньше, чем любая другая каменная печь.
  • Кирпич лучше аккумулирует тепло, помещение прогревается более равномерно, а после завершения работы остывает медленнее.
  • Печь энергонезависима.
  • КПД печи выше, чем у аналогичной металлической.

Подготовка к кладке

Прежде, чем начинать строительство, необходимо выбрать место для буржуйки и позаботиться о пожарной безопасности. В целях экономии пространства гаража, печь предпочтительней расположить у стены. Но при этом ее местоположение не должно мешать установке длинного дымохода, обогревающего пространство гаража. В противном случае будут большие теплопотери. За печью на стену необходимо либо прикрепить толстый кусок листового железа, либо оштукатурить ее толстым слоем.

Фундамент

Кирпичную буржуйку в гараже устанавливают на фундамент. Для этого копают небольшой котлован. Периметр котлована равен периметру печи, плюс 50-70 см.

Для возведения фундамента понадобятся: щебень и песок, цемент, емкость для замешивания раствора, вода, гидроизоляционный материал, лопата, строительный уровень и рулетка. Когда все подготовлено, начинаем работы:

  1. Выкапываем яму прямоугольной формы, глубиной в половину метра.
  2. Засыпаем на дно смесь песка и мелкого гравия, смачиваем смесь водой, утрамбовываем.
  3. Засыпаем слой щебня толщиной до 15 см, вновь утрамбовываем.
  4. Замешиваем раствор из 1 части цемента, такого же количества воды и трех частей песка. Получившуюся смесь выливаем на слой щебня, разравниваем и выжидаем сутки до полного высыхания.
  5. Накрываем застывший цемент несколькими листами гидроизоляционного материала, который будет препятствовать воздействию влаги из почвы на конструкцию печи.

Материалы и инструменты для кладки печи:

  • огнеупорный кирпич;
  • глина, песок, вода (раствор глины не должен крошиться или растекаться, это необходимо проверять заранее, до момента начала работ);
  • мастерок;
  • шнурка (отвес);
  • молоток печной;
  • уровень строительный и рулетка;
  • металлические элементы, ножовка по металлу (или болгарка) и сварочный аппарат (листы металла и прутки, из которых будут изготовлены дверцы, навесы, задвижки, колосниковая решетка).

Печь-буржуйка из листов металла

При необходимости отапливать дачный домик, мастерскую, одновременно готовить пищу можно сделать экономичную печь-буржуйку из листового металла, которая не потребует много топлива, благодаря перегородкам в топке, плотному прилеганию дверок и возможности регулировать поток воздуха. Для нее потребуется:

  1. Листовой металл толщиной от 4 мм.
  2. Металл толщиной 10−12 мм (для перегородок).
  3. Металлическая решетка.
  4. Труба для дымохода.
  5. Металлические уголки (для ножек).
  6. Сварочный аппарат.

Из листового металла необходимо вырезать детали для корпуса и две перегородки, которые будут устанавливаться в верхней части топки. Они создадут для дыма своеобразный лабиринт, что повысит эффективность печи. В верхней части сразу можно сделать отверстие для дымохода диаметром 100 мм и варочное отверстие диаметром 140 мм.

Затем вырезаются из металла дверцы для топки и зольника. Можно повесить их на обычные петли. Но более прочными вариантами являются завесы из металлических трубок и прутков. Закрываются они на клиновые щеколды. Вырезать их можно из листа нержавеющей стали и прикрепить болтами. Для того чтобы можно было регулировать интенсивность горения топлива, на дверце, закрывающей зольник нужно сделать отверстие с заслонкой.

К отверстию для дымохода приварить гильзу высотой 20 см, на которую будет надеваться труба. Дополнительно сохранить тепло поможет заслонка в трубе. Для нее нужно вырезать из металла круг. Один край стального прутка согнуть, сделать в трубе два параллельных отверстия, вставить пруток и приварить к нему круглую заслонку. Ее можно будет поворачивать, регулируя интенсивность выхода дыма.

Труба должна иметь изгиб под углом 45 градусов. Если она проходит через отверстие в стене, в этом месте трубу нужно обмотать стеклотканью и нанести цементный раствор.

Для того чтобы предотвратить случайные ожоги от прикосновения к горячей печи можно с трех сторон сделать металлический защитный экран на расстоянии 5 сантиметров. При желании повысить коэффициент теплоотдачи печь можно обложить кирпичом. Этот материал остывает долго и после окончания топки будет еще некоторое время обогревать помещение. Кладка выполняется на расстоянии 10−15 см от металлического корпуса. Воздушная подушка станет дополнительной защитой тепла. В верхней и нижней части кладки создаются вентиляционные отверстия.

Печи буржуйки чугунные

Чугунные печи буржуйки ПОВ-57 произведенные в СССР

Доставка по России и СНГ

Оригинальные чугунные печи буржуйки, произведенные в СССР в 50х годах со складов Госрезерва от официальных поставщиков.

Доставка по России и СНГ.

Мы предлагаем легендарные военные печи буржуйки: надежные и простые в использовании, изготовленные из чугуна на заводах Советского Союза

Модели чугунных печей были разработаны и изготовлены в 50е годы на металлургических заводах СССР во времена, когда не экономили на чугуне и делали акцент на надежности производимых печей. Буржуйки получили массовое распространение в Советской Армии и на ЖД из-за простоты использования.

В комплектацию печи буржуйки входит: корпус, дверка топочная, дверка поддувальная, крышка, колосник, поддон, сверху находятся ручки для переноса, снизу уши для крепления печи к полу. Все детали печки изготовлены из чугуна.

Эффективная буржуйка своими руками+ чертежи и инструкция

Прекрасный бюджетный вариант отопительно-варочной печки — буржуйка. Она невероятно удобна и проста в устройстве и эксплуатации. Такое устройство хорошо иметь на даче, в мастерской, в гараже и много где еще. Водяная буржуйка может отопить несколько комнат. В продаже сегодня имеется множество самых разных моделей, от непритязательных функциональных до изысканных ретро.

Но цену их нельзя назвать низкой. Поэтому умельцам, обладающим некоторым опытом, имеющим инструменты и подходящий металл, можно попробовать сделать эффективную буржуйку своими руками.

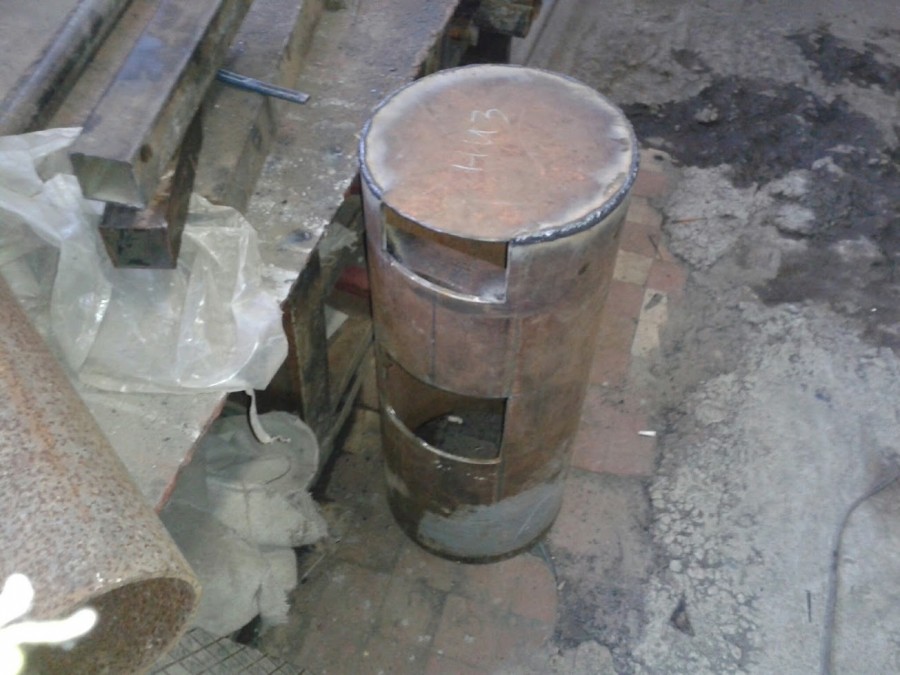

Выпиливаем из баллона

Простейший вариант буржуйки можно выполнить из подручных материалов. Подойдет для этого толстостенная бочка, старый промышленный бидон или газовый баллон (конечно, пустой).

Находчивые народные умельцы пускают в дело трубы подходящего диаметра, диски от габаритных колес и листы металла.

При выборе исходного средства для работы следует учесть, что слишком тонкий металл при сильном нагревании деформируется, и изделие из него потеряет форму. Оптимальная толщина материала составляет 3-4 мм.

Принцип эксплуатации экстрактора

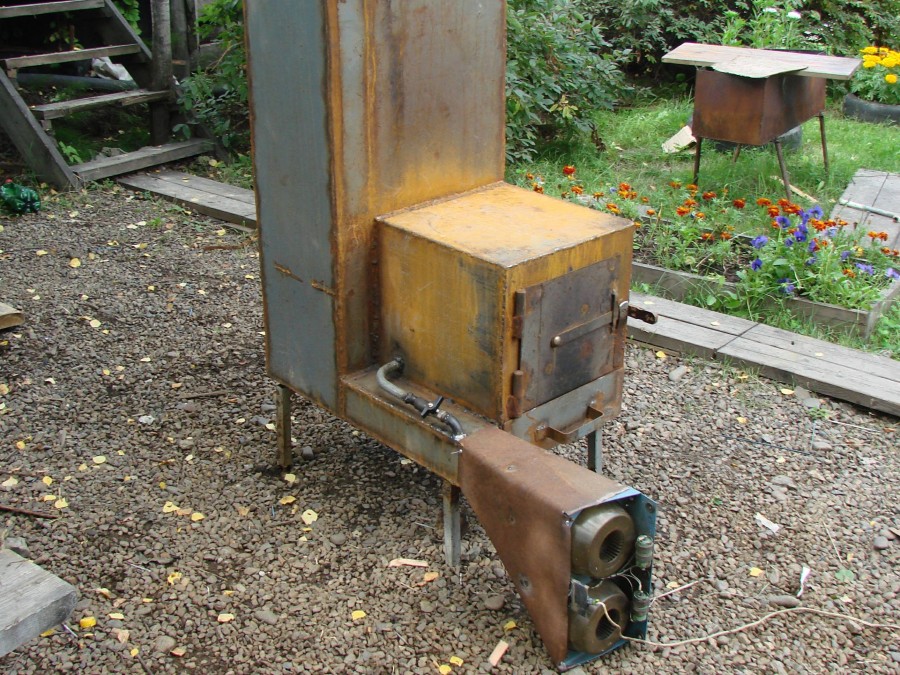

Строим печку для работы на отработанном топливе

   Применение в качестве топлива отработанного автомобильного масла оправдано в гаражах и на сто, где отработанной смазывающей жидкости всегда бывает с избытком. Такие устройства просты в обслуживании и дают высокую температуру, быстро нагревая помещение. Буржуйка на отработке, собранная своими руками, может работать непрерывно, при должном уходе и обслуживании. Однако огромным недостатком этих конструкций можно считать повышенную пожароопасность.

Буржуйка на отработке — Фото 10

Буржуйка на отработке — Фото 11

   Для постройки такой печки понадобится листовой металл и отрезки металлической трубы.

   Вот пошаговая инструкция по ее изготовлению:

  1. Из листового металла сваривают топливный бак – полый цилиндр диаметром 350мм. Он является первичной камерой сгорания.
  2. В его верхней крышке ближе к краю прорезают отверстие. Через него будет производиться заливка масла, а также проходить воздух, необходимый для первичного горения топлива. По диаметру этого отверстия изготавливают крышку.
  3. Примерно по размеру топливного бака сооружают верхнюю камеру – в ней будет сгорать смесь воздуха с испаряющимся маслом.
  4. В трубе около 100мм диаметром сверлят ряды 10мм отверстий. Такая перфорация позволит подводить воздух к вторичной камере сгорания.
  5. Перфорированной трубой соединяют первую камеру со второй. Необходимая длина трубы – не менее 300мм.

   В нижнюю камеру заливают масло и поджигают. Топливо горит и выделяет тепло. Вместе с тем во вторичной камере происходит дожигание испарившегося масла, которое смешалось с воздухом посредством перфорированной трубы. Это дает отличный тепловой эффект и повышает КПД. Если вы решили повторить эту конструкцию буржуйки своими руками, чертеж и подробное описание можно найти на просторах сети.

Как подготовить садовый инструмент к длительному хранению

Правила безопасности установки

Любое самодельное отопительное устройство призвано отапливать помещение, делая его уютнее, но наряду с этим такие приборы далеко не безопасны, чреваты воспламенением, пожаром.

При установке конструкции очень важно соблюдать правила безопасности:

  1. Печь должна быть установлена на поверхности, устойчивой к огню, иначе пол может прогореть Для этого хорошо на пол постелить кирпич, кафельную плитку.
  2. Стенки печки не должны сильно перегреваться, для этого при изготовлении используют специальный гипсокартон, иной негорючий материал.
  3. Быстро воспламеняющиеся материалы не стоит класть рядом с топкой, могут загореться.
  4. Позаботьтесь о вентиляции в помещении, где будет располагаться буржуйка. Угарный газ должен своевременно выходить наружу, а не накапливаться внутри комнаты.
  5. Используйте в производстве только качественный, огнеупорный материал.

Буржуйка – несправедливый штамп

Так почему за этой конструкцией закрепилось столь нелицеприятное название? Появилось оно в 1920-х на фоне тотального голода, гражданской войны и всеобщей разрухи. Большие города, отрезанные от снабжения из сел, испытывали огромную потребность в дровах, которые были практически на вес золота.


Оригинальная буржуйка времен Гражданской войны

Желание обогреть свою обитель стало причиной появления компактных печей, которые потребляли в качестве топлива любые отходы древесины. А поскольку тогда на все проявления индивидуализма вешали ярлык «буржуазный пережиток», то и «личную» печь окрестили буржуйкой.

Требования к установке

Печку ПОВ-57 ставят в помещении на огнеупорную поверхность (особенно важно, если у буржуйки отсутствуют длинные ножки). Специалисты рекомендуют ставить чугунную систему на кафель, лист железа

Удобно печь размещать в углу дома, гаража, сарая. В центре помещения лучше не ставить, чтобы случайно не задевать стенки, не получать ожоги. От стены до корпуса должно быть минимум 1 метр (если вокруг деревянные стены). Строго запрещено держать легковоспламеняющиеся материалы ближе 1,5 м от устройства.

Пример установки

ТАК печь устанавливать неправильно! Вокруг легковоспламеняющиеся материалы и печь не на подставке

Различные виды буржуйки

Конструкция печи достаточно примитивна. Она состоит из базовых элементов – емкости с дверцей, областью зольника и дымоходом.

Рекомендуется использовать емкость из чугуна или стали. Отличие чугунной конструкции в способности выдерживать любое топливо, но такой металл нельзя резко охлаждать.

Существуют различные идеи, как можно сделать буржуйку. Самые распространенные конструкции имеют следующие особенности:

  • Встроенная варочная поверхность;
  • Пиролизный тип печи;
  • Кожух для дополнительной теплоотдачи.

Так как основной тип изготовления печи является самодельная сборка, то каркас делают из различных металлических бочек, баллонов, ящиков. Существуют разные варианты, из чего можно сделать буржуйку своими руками.

Зачем нужен UPS (ИБП)

Принцип работы ИБП раскрывается в названии – это такой источник, на выходе которого напряжение есть всегда. Но мы здесь собрались технари-реалисты, и понимаем, что ничего вечного нет, поэтому ниже разберемся в принципе действия.

ИБП в основном используются там, где пропадание электропитания может вызвать негативные последствия. Например, питание компьютеров и серверов, питание устройств связи и распределения сигналов (роутеры), питание устройств, автоматическая перезагрузка (перезапуск) которых без участия человека невозможна.

Для бытовых вещей это прежде всего компьютеры и системы отопления.

Следует понимать, что ИБП выбираются на время работы нагрузки 10-15 мин, редко до получаса. Предполагается, что за это время питание появится, либо человек (оператор) предпримет необходимые действия (сохранит данные, позвонит в энергослужбу предприятия, завершит технологический процесс).

ИБП нельзя рассматривать в качестве резервного источника питания. Он является лишь аварийным источником, и в лучшем случае используется очень редко, в общей сложности не более 10 минут в год (несколько раз, на время не более минуты). Если это время больше, то следует задуматься о повышении качества электропитания.

автоматический ввод резервагенераторсолнечная батарея

Этапы изготовления буржуйки своими руками

Этапы изготовления буржуйки своими руками могут быть разными, все зависит от того, какому именно варианту вы отдали свое предпочтение.

Буржуйка, которая работает на отработке, создается из листового металла, из которого нужно будет вырезать все нужные детали. Помимо этого, необходима труба, для того, чтобы в будущем сделать из нее некоторые элементы буржуйки и дымохода. В первую очередь на металлическом листе сделайте точную разметку всех элементов и вырежьте их при помощи шлифмашинки. В трубе высверливаем круглые отверстия, ее главное предназначение будет в соединении верхней и нижней емкости буржуйки. Наметьте на верхней стороне бака отверстие, оно должно располагаться левее от центра, и прорежьте его.

После этого приварите две окружности к отрезку трубы. Именно он будет влиять на толщину верхнего бака. По аналогии сделайте и нижнюю часть. Однако, отверстие вырежьте в центре круга. Затем вырезаем еще одно, оно будет выполнять роль горловины, через которую можно будет заправлять буржуйку. К нижней части приварите ножки, на ваше усмотрение, их может быть либо 3, либо 4. Помимо этого, верхний бак необходимо соединить с нижними металлическими кронштейнами. Хорошо затачиваем сварные швы, для того чтобы избежать быстрого ржавления конструкции и сделать ее внешний вид более красивым. Для этой же цели покрываем печь слоем защитной краски, она обязательно должна быть жаростойкой. Все, что остается сделать, это подсоединить печь к дымоходу.

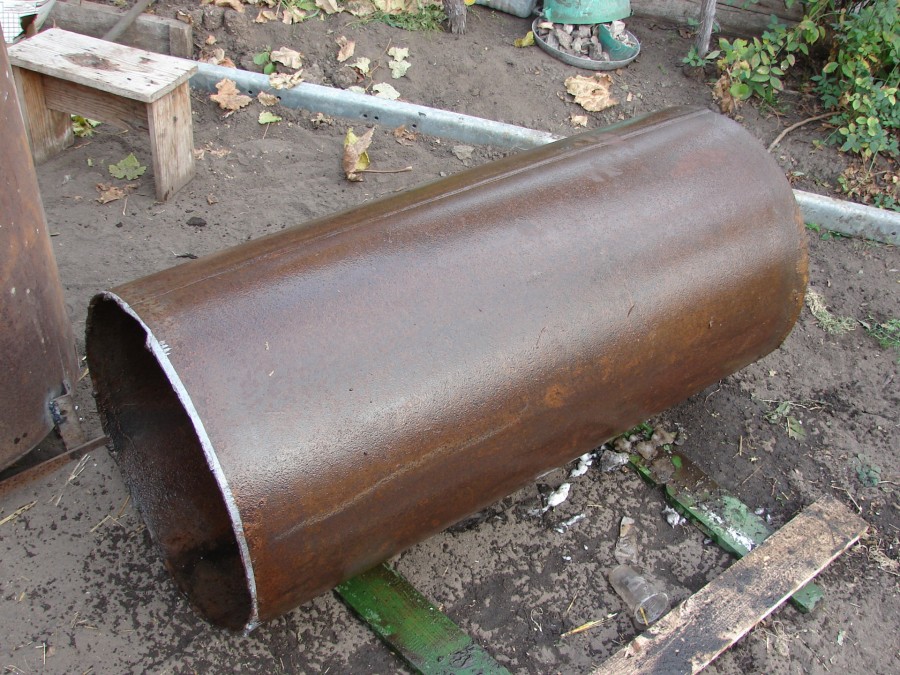

Печь из трубы

Печь из трубы своими руками — это довольно удачная идея для жилого дома или частного участка. Для создания такой буржуйки разметьте и вырежьте два отверстия в виде прямоугольника на необходимом уровне будущей печи. Те части, которые мы вырезали, нужны будут далее, поэтому не спешите их выбрасывать. В скором времени они будут выполнять роль дверец. Их необходимо обрамить при помощи металлических полосок, и установить специальную ручку со щеколдой.

Опускаемся на десять сантиметров вниз от дверцы и привариваем кронштейны, в виде уголков, внутри бочки или трубы. На кронштейнах будет находиться колосник, его вы можете сделать сами при помощи арматуры. После этого необходимо заварить нижнюю и верхнюю часть. Ко дну необходимо приварить ножки. В верхней панели вырежьте отверстие для дымохода, и в него вварите трубу. Затем обрабатываем сварочные швы и покрываем краской.  Завершающим этапом будет подключение к дымоходу.

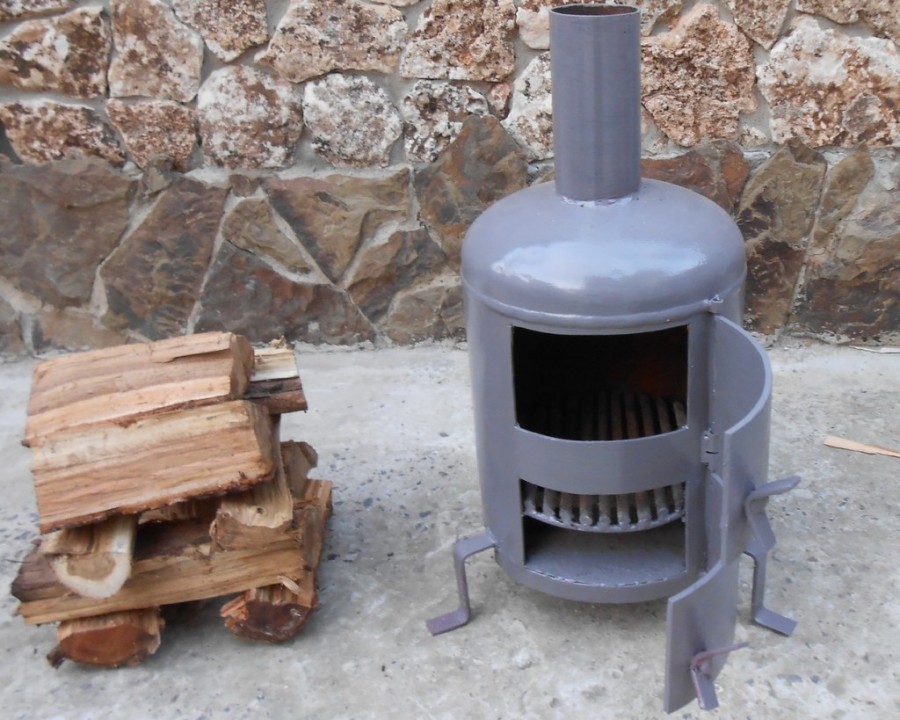

Буржуйка из газового баллона

Буржуйка из газового баллона своими руками делается следующим образом: для начала срезаем верх баллона и его кран, в дальнейшем на этом месте будет находиться заглушка. На дне вырезаем отверстие в виде квадрата. Отлаживаем вырезанную часть, поскольку она будет выполнять функцию дверцы. К ней нужно будет прикрепить замок-ручку, и установить ее на заранее приваренные петли. В стенке баллона, которая в будущем будет выполнять роль дна буржуйки, потребуется сделать отверстия, это будут колосники.

Чуть ниже устанавливаем короб, который создается при помощи тонкого металла. Короб будет выполнять роль зольника, который необходим для того, чтобы очищать конструкцию от пепла. Одновременно с этим он еще будет в качестве поддувала. Затем выполняем все по аналогии с предыдущими вариантами: привариваем ножки и делаем отверстие для дымоходной трубы. При желании можно сконструировать варочную панель.



Печь в форме прямоугольника

Печь в форме прямоугольника наиболее простая, в этом вы можете убедиться, взглянув на фото. Все, что входит в ее конструкцию:

  • топка;
  • зольник;
  • дымоходная труба;
  • четыре ножки.

Однако есть еще один вариант прямоугольной буржуйки своими руками с более сложной внутренней конструкцией. Она дает возможность сохранять тепло более длительное время. Чтобы ее изготовить, нам понадобиться листовой металл, его толщина должна быть не менее трех миллиметров. Еще нам необходим уголок пять на пять сантиметров, треба и крышка для конфорки.

Начнем с расчета всех необходимых деталей, а именно стенок, дна, варочной панели. Сделаем своими руками разметки. Кроме этого, необходимо рассчитать такие детали, как: колосник и пару внутренних металлических пластик, которые направляют движение потока сгоревших газов. С передней стороны вырезаем проемы, в которых в будущем будет находиться конфорка, и дымовая труба. После этого приступаем к закреплению ножек. Сбоку размечаем место, где будет находиться колосник. Здесь же привариваем уголки, которые будут выполнять роль кронштейнов.

Для более четкого представления об этапах создания буржуйки своими руками, предлагаем посмотреть данное ютуб видео.
