Печь для казана своими руками: инструкция по изготовлению кирпичной и металлической печи

Материал и инструменты

Обязательные инструменты: печной молоток-кирочка, кельма или мастерок, совковая лопата, строительный уровень, угольник, шнур, рулетка, ёмкость под смесь.
Резку кирпича очень облегчает болгарка.
Насадка-миксер для перфоратора облегчит вымешивание кладочной смеси.
Для осаживания кирпичей удобна резиновая киянка.

Для кладки кирпича потребуется печная смесь, составлять ее самостоятельно мы не рекомендуем ни новичку, ни опытному печнику — выйдет хуже готовой.

Обращайте внимание на такие свойства:

  • Для печей, где будет использоваться шамотный кирпич, потребуется жаростойкая смесь.
  • Хорошая водостойкость.
  • Можно использовать для сухого кирпича.
  • Хорошая пластичность.

Из кирпича вам потребуются: огнеупорный шамотный и керамический полнотелый пластичной формовки (как замену можно использовать клинкерный).

Заказывая кирпич придётся смириться, что часть кирпича будет негодной: бой в дороге, сколы и прочие изъяны по внешней поверхности. По этому берите с запасом 10-20 %.

Потребуются также асбестовый шнур, он пойдёт в тепловые зазоры, и проволока для крепления дверок и заслонок.

Для простой печи потребуется:

  • Кирпич печной 169 шт;
  • Кирпич огнеупорный 57 шт;
  • Топочная дверца;
  • Дверца поддувала;
  • Отвод под дымоход;
  • Плита с кольцами;
  • Отожжённая или нихромовая проволока 3 мм общей длиной 9 м.

Для специальной печи:

  • Кирпич печной 344 шт;
  • Кирпич огнеупорный 231 шт;
  • Топочная дверца;
  • Дверца поддувала;
  • Отвод под дымоход;
  • Плита с кольцами;
  • Отожжённая или нихромовая проволока 3 мм общей длиной 9 м.

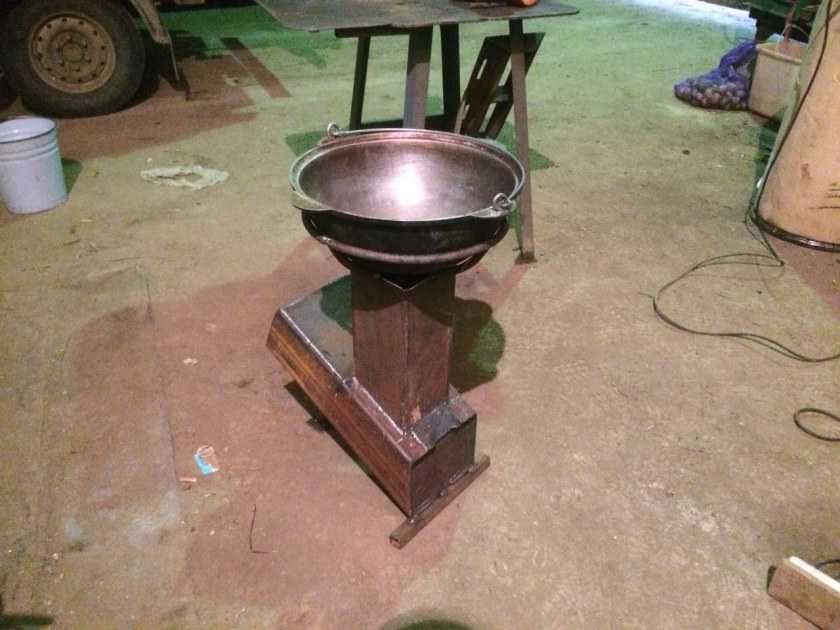

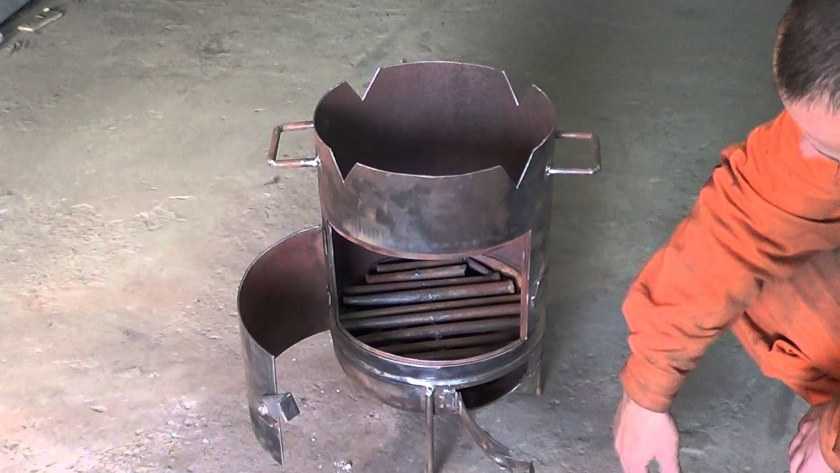

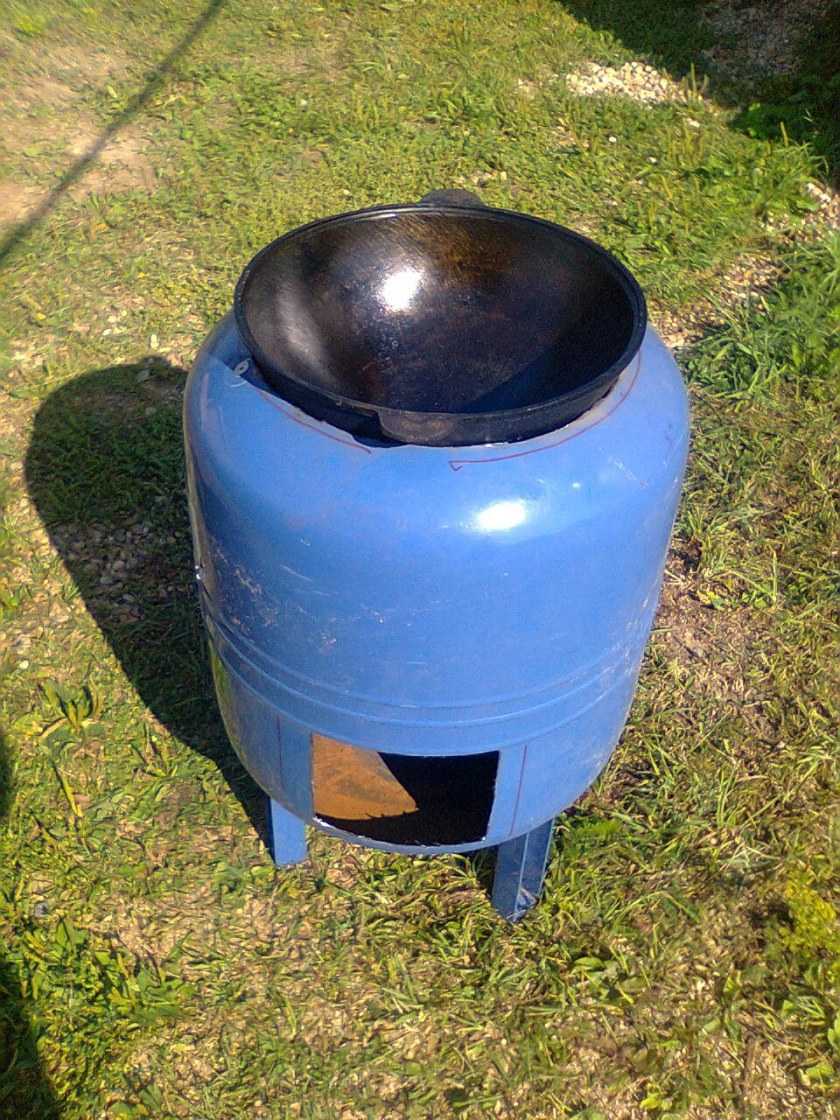

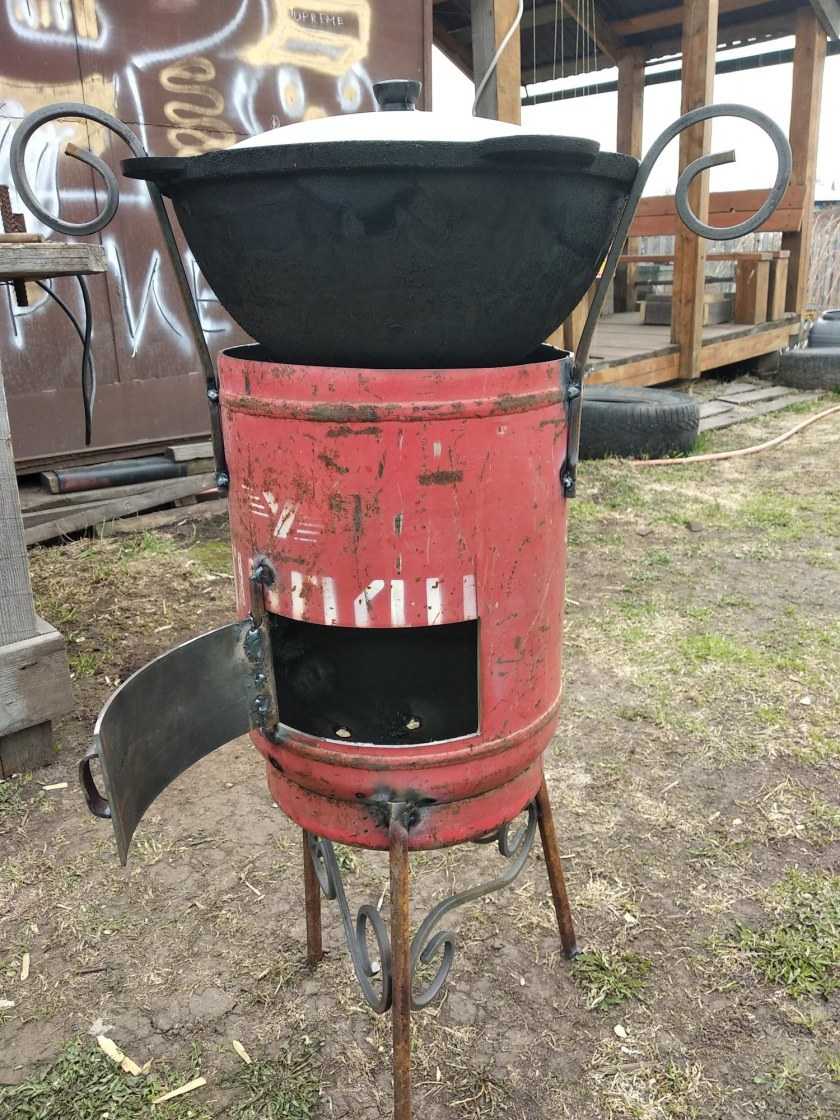

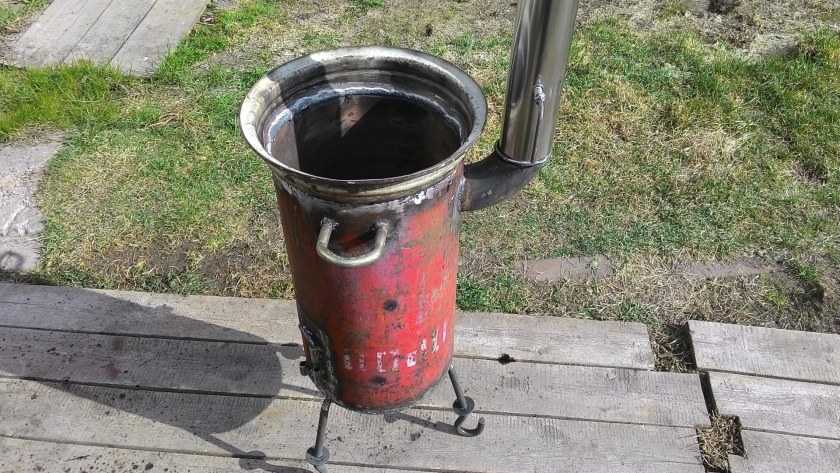

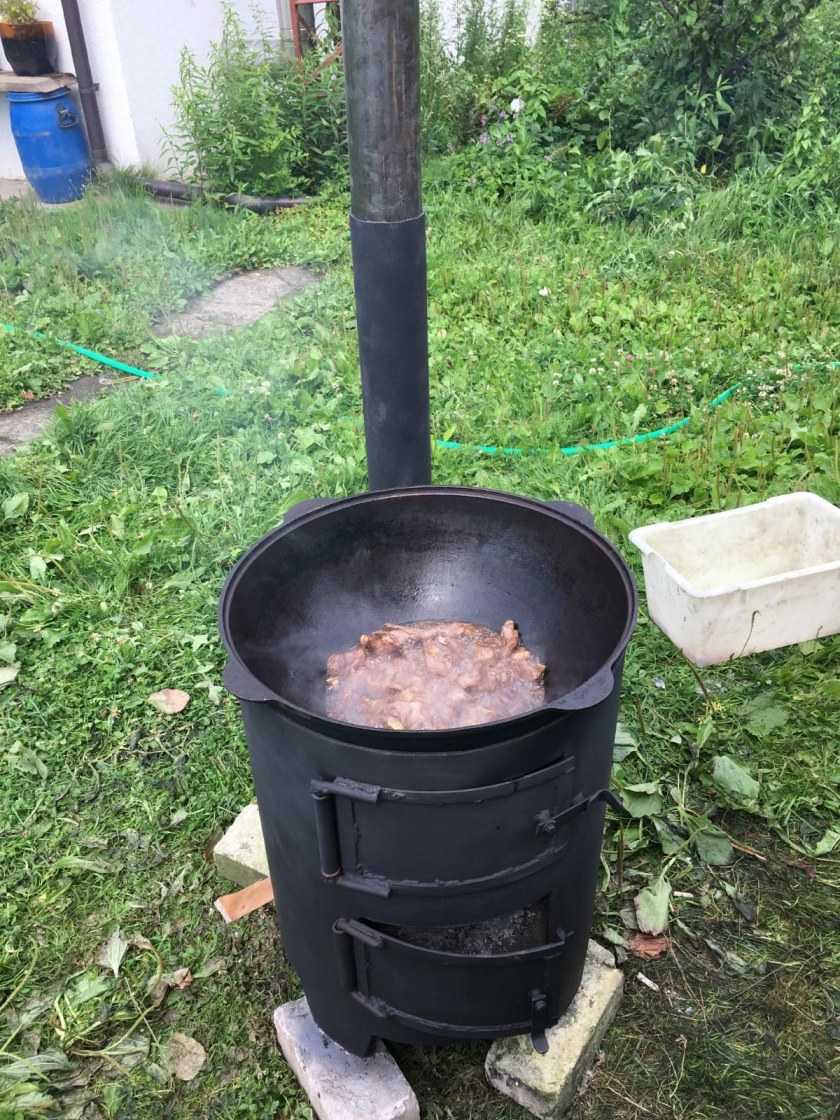

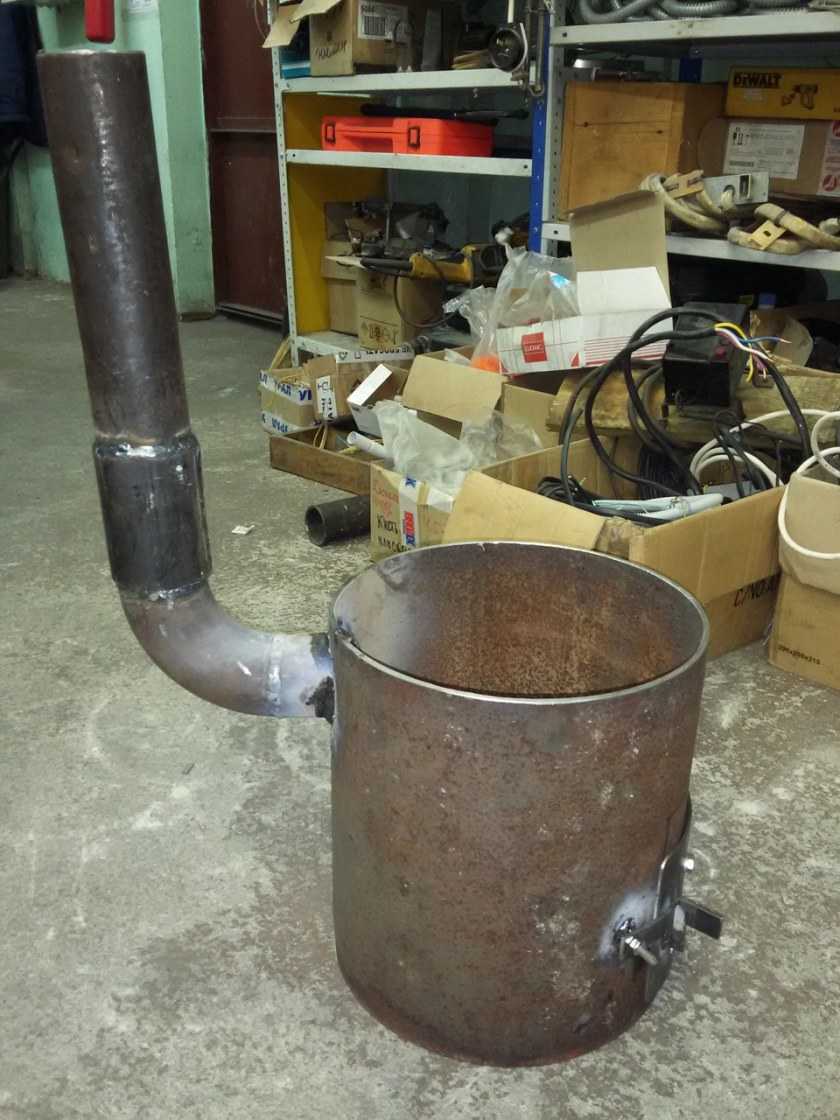

Создание печи из металлической трубы

Модификация печи из металлической трубы схожа по конструкции с печью, изготавливаемой из баллона. В данном случае требуется дополнительная доработка некоторых элементов. Диаметр трубы должен быть достаточным для установки на нее котла, а также позволять надежно его удерживать. Высота такой печи определяется индивидуальными потребностями того, кто будет её эксплуатировать. Этот параметр обуславливает удобство и эффективность использования приспособления.

Так как отрезок трубы не имеет донной части, необходимо самостоятельно его обустроить. Для этого используется плоский круг, вырезанный из листового металла. Толщина этой детали должна быть достаточной для устойчивости к давлению массы продукта горения – пепла. Отсутствие дна в данной печи допускается. В таком случае отпадает необходимость в обустройстве поддувала. Достаточно просверлить несколько отверстий на высоте 10 см от нижнего края корпуса.

Примерно посередине оборудуется колосниковая решётка, на которой будут лежать дрова. Для обеспечения наилучшего горения топливного материала обустраивается топочная дверца, принцип крепления которой аналогичен тому, по которому прикрепляется дверца печи, изготовленной из баллона. По краю верхней кромки трубчатого корпуса выпиливаются воздухоподводящие выемки, необходимые для обеспечения стабильной тяги. Наличие подобных вырезов обязательно.

Данный способ изготовления печи для казана является одним из самых проблематичных, так как требует проведения большого количества доработок. Проблемой является и поиск трубы подходящего диаметра, которая редко встречается в свободном доступе. По мнению большинства пользователей, самой практичной и простой в изготовлении, является печь, выполняемая из газового баллона.

Самый удобный из способов можно посмотреть в следующем видео.

Пилав, бешбармак, манты и т.п.

Блюда тюркско-иранской кухни с дымком не готовятся. Но это не значит, что для них подойдет обычная печь с казаном, уже простой плов получится не тот. Дело в том, что восточная кухня предполагает прогрев варочной посуды преимущественно с боков и равномерное распределение тепла в готовящейся массе, для чего в плове и делаются знаменитые «четыре дырки».

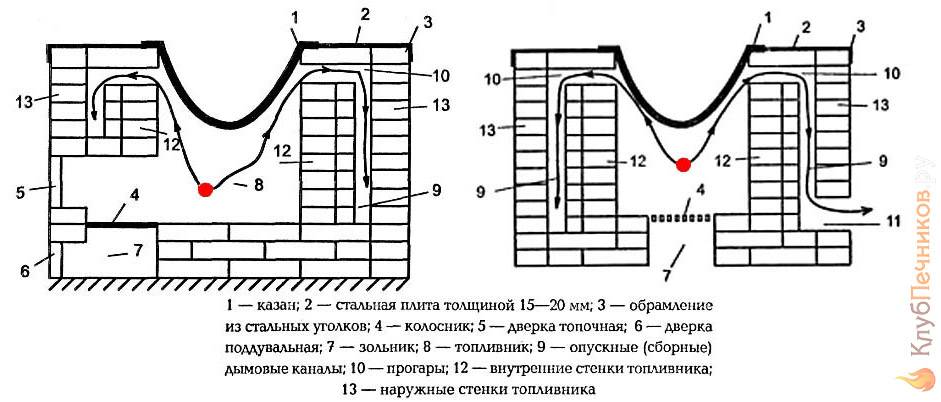

Как этого добиться, показывает схема уличной печи для плова на рис. Весь фокус в том, что аэродинамический фокус газовых потоков, во-первых, совмещен с тепловым фокусом печи (отмечено красным кружком). Во-вторых, он смещен вниз и вперед от продольной оси котла, чтобы скомпенсировать аэродинамическую несимметрию сборного газового канала. Она возникает вследствие того, что выход в дымоход один. Разумеется, для этой печи необходима и труба диаметром 160-200 мм и высотой 2,5-4 м, иначе тяги не будет.

Схема строения печи для плова

В печи для плова можно готовить не только плов. Котел – съемный, вместо него можно вставить, напр. манты-каскан. Порядовка печи для плова приведена на след. рис. В отличие от упомянутой выше «простой» печи, здесь фасонные кирпичи, сложный подтёс и выкладка диафрагмы не нужны.

Плюсы использования кирпичной конструкции для казана

Из-за большой толщины стенок для качественного приготовления пищи потребуется длительное воздействие на казан открытого пламени или тепла, что лучшим образом достигается в кирпичной печи.

Внимание! Конструкция казана отличается от другой посуды для приготовления пищи формой своего дна, в результате чего стенки и дно прогреваются равномерно при воздействии огня на посуду. Среди плюсов использования кирпичной печи:

Среди плюсов использования кирпичной печи:

высокий коэффициент полезного действия (КПД) конструкции, что достигается за счёт длительного сохранения тепла в сооружении;

  • возможность свободно контролировать температуру готовящегося блюда с помощью использования относительно небольшого количества топлива;
  • пожаробезопасность конструкции по сравнению с металлическими аналогами;
  • вероятность создания многофункционального устройства в стенах одной конструкции;
  • возможность, при необходимости, постоянного закрепления казана в печи, что облегчит его применение (характерно для классической конструкции).

После того как был сделан выбор в пользу кирпичной печи, наступает период подготовки и строительства сооружения.

Критерии выбора и стоимость

При выборе готового изделия, вам стоит руководствоваться следующими критериями:

Если вы любите часто делать вылазки на природу, то идеальным вариантом для вас станет тренога, которую можно легко складывать и раскладывать. Приспособление не занимает много места и оно легкое в транспортировке.

Для тех, у кого есть своя дача, не слишком хорошо каждый раз портить свой газон разжиганием костра

В таком случае, нужно обратить внимание именно на печи для казана.

При отсутствии большого места под мурованную кирпичную или глиняную печь, можно остановить свой выбор на металлической, так как она мобильная и ее можно прятать в подсобке в случае ненадобности.

Стоимость печей в магазинах колеблется от 16000 до 200000 рублей. Цена напрямую зависит от конструкции, разновидности, материала изготовления и производителя.

Правда, чем дороже стоит топка, тем более продумана ее комфортность в использовании и привлекательный внешний вид. Так, кирпичная разновидность может стать настоящим украшением вашего дачного участка.

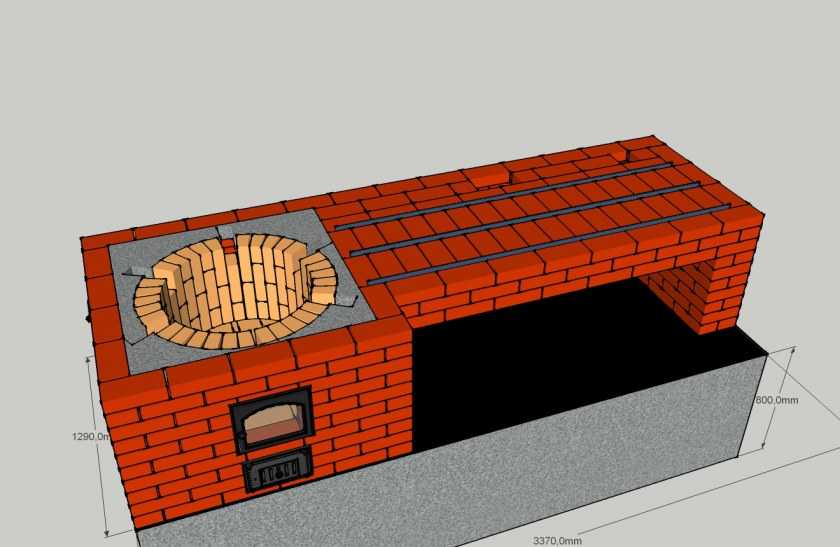

Подготовка к строительству: чертежи и оптимальные размеры

Возведению конструкции печи-барбекю должны предшествовать подготовительные мероприятия по выбору места постройки, составлению чертежей и схем.

Для создания печи-барбекю можно использовать уже готовые чертежи

При выборе участка для строительства нужно руководствоваться следующими правилами:

  1. Между печным комплексом и жилым домом должно быть расстояние не менее 5 м.
  2. Доступ к кухне не должен быть слишком удалён от конструкции. При необходимости их можно расположить под одной крышей.
  3. Постройку следует размещать подальше от жилого дома соседей, так как запахи и дым могут их раздражать.
  4. Решение всех строительных моментов следует доверить специалистам.
  5. Перед застройкой необходимо провести исследование грунта, и, в соответствии с его качеством, выбрать подходящий тип основания.

Важную роль играет размер будущей печи-барбекю.

Высота печи-барбекю должна быть такой, чтобы любому члену семьи было удобно готовить на ней

Если поверхность с мойкой, решётку барбекю или казан разместить слишком низко, то через некоторое время устанет спина, а при расположении рабочих поверхностей слишком высоко в процессе приготовления без ожогов не обойтись.

Если ширина выбранного участка не позволяет сделать широкую конструкцию, то данным оптимальным параметром можно считать величину в 240–250 см. Такой печной комплекс будет компактным и удобным. Ширину жаровни следует сделать 63–65 см.

Размер печи для казана составит 3,5 кирпича с каждой стороны, что соответствует 87 см.

Как правильно пользоваться?

Не стоит сразу приступать к готовке плова на новом устройстве. Сначала надо выжечь остатки масла со стали. Если использовалась старая водопроводная труба, все внутренние поверхности очищаются щеткой по металлу до металла. Затем печь обмывается водой.

Теперь можно заложить первую закладку дров и прокалить печь. При первом «пуске» дрова можно закладывать через верх. В последующем их подкладывают через дверку. Хорошо прокалив трубу, удалите шлак и остатки дров из печи.

Теперь можно приступать к приготовлению плова на самодельной печи. Дрова закладываются по верхнему срезу дверки, запаливаются. Теперь они должны немного прогореть и только потом ставят казан на печку.

Мнение эксперта

Павел Круглов

Печник с 25-летним стажем

Пищу лучше готовить на углях, периодически подкладывая дрова при падении температуры. В этом случае пища не подгорит, а мясо будет сочным. Не следует переносить горячую печь. Лучше дождаться пока она остынет, а затем чистить и передвигать ее. Золу удаляют из печи после каждого приготовления пищи.

Как правильно пользоваться?

Перед тем, как приступить к готовке нужно сначала снять казан с печи и прокалить внутреннюю часть прибора, использую небольшую порцию дров. Таким образом можно ликвидировать остатки запахов, и проверить герметичность установки дверок и дымоотвода.

При дальнейшей эксплуатации соблюдать следующие правила:

  • при горении топлива полностью нагревается поверхность ёмкости и её ножки, поэтому для обеспечения пожаробезопасности конструкцию нужно установить на толстый лист металла;
  • регулярно очищать печь от зольных остатков;
  • использовать для топки только твёрдое топливо. Заливать жидкие нефтепродукты в такую модель печи категорически запрещается;
  • ограничить возможность доступа детей и животных к разогретому прибору;
  • не размещать печь вблизи легко воспламеняющихся предметов;
  • не разжигать печь горючими жидкостями;
  • такая печь не приспособлена для сжигания бытовых и строительных отходов;
  • желательно использовать только сухие дрова, так как при горении сырой древесины будет образовываться капли конденсата и оседать на рабочих элементах устройства;
  • оснастить дымоход печи искроулавливателем в виде консервной банки с проделанными шилом дырочками в большом количестве.

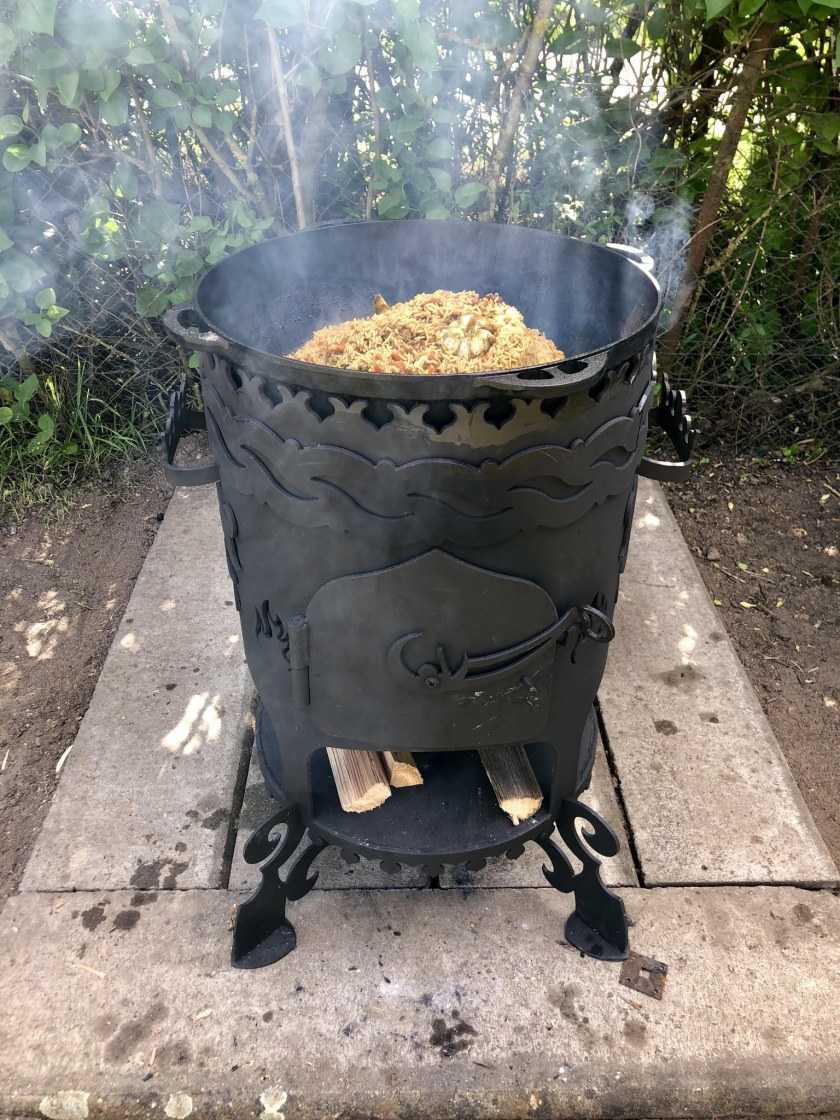

Приготовление еды

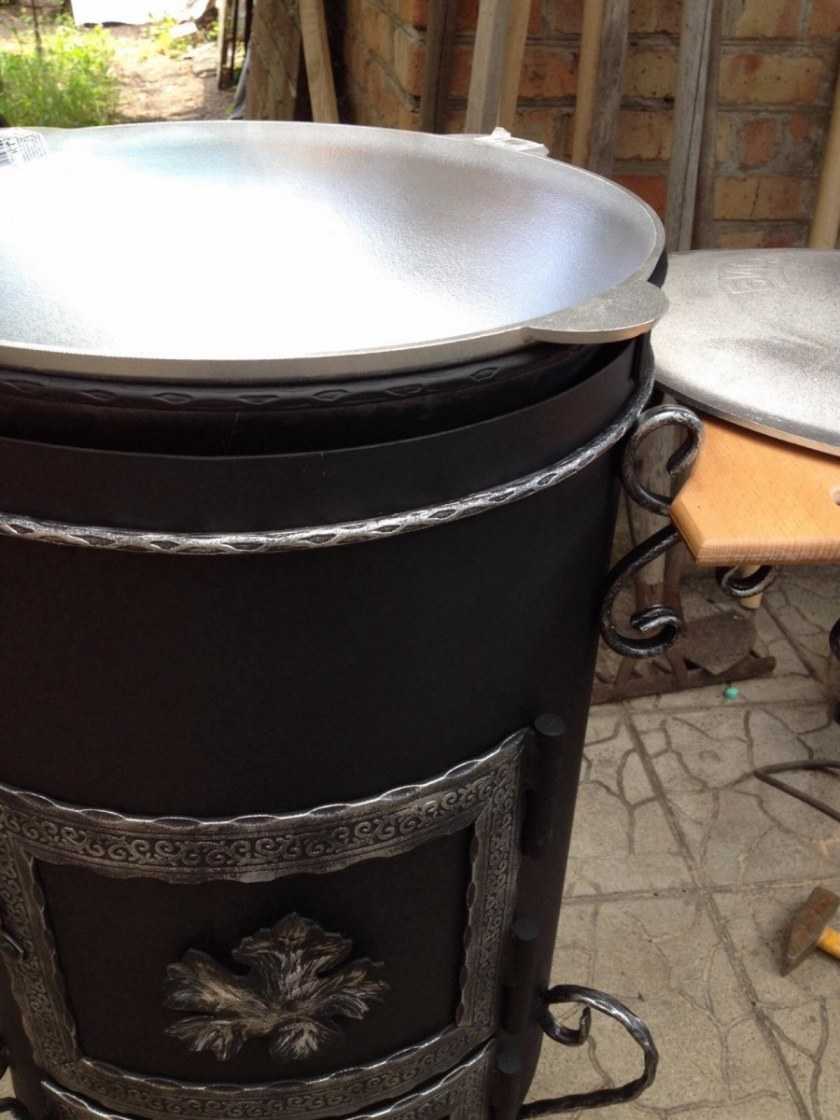

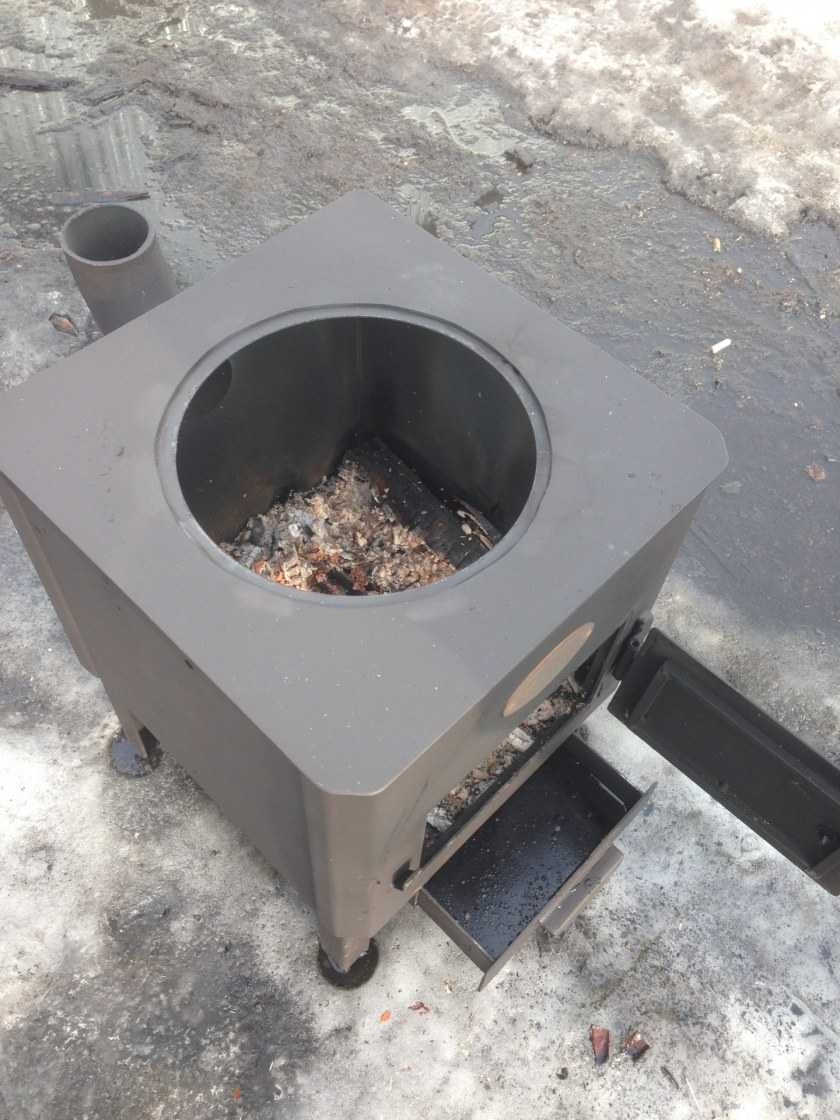

Готовые версии печей

Далее предложено несколько примеров.

Везувий Шмель-С

Ценник – 12800 руб.

Есть чугунная колосниковая решётка, высокий дымоход, выдвижная зольная ёмкость.

Материал топочной дверки – специальное стекло ДТ-4.

Высота печи – 1,91 м. Ширина – 94 см.

Ёмкость подходящего казана – 12 л.

Масса – 10 кг.

Вся печь покрыта жароустойчивой кремнийорганической эмалью. Это покрытие становится намного прочнее после дебютного обжига. Эта процедура обязательна. Она длится примерно полчаса.

Самобранка. Версия «Пикник»

Ценник – 6000 руб.

Объём подходящих казанов: 8- 25 л.

В наборе имеется подставка, предназначенная для пяти шампуров.

Диаметр дымоходного патрубка – 9 см.

Покрытие – жаростойкая эмаль.

Масса печи – 12 кг.

«Самарканд»

Ценник – 13600 руб.

Это специальный очаг для казана на 12 л.

Масса – 40 кг.

Плотность стенок – 3 мм.

Высота с дымоходной трубой – 1,9 м. Без неё – 84 см.

Если вам особо некогда создавать печи своими силами, можно приобрести такие готовые вариации.

Алгоритм сборки печи

Обычно высота печи не превышает восьмидесяти сантиметров, поэтому фундамент можно не выполнять. Площадку следует выровнять и изготовить металлическую опалубку. Для этих целей может быть использована десяти сантиметровая арматура. Когда опалубка подготовлена, все необходимо залить бетоном.

Важно чтобы основание было ровным, его стоит проверить при помощи уровня строительного, перекосов не должно быть.

Кирпичная кладка может быть выполнена в некоторых вариантах. Здесь потребуется изучить особенности ее выполнения, можно проконсультироваться со специалистом.

Если нет уверенности в своих силах, лучше все-таки заручиться помощью специалиста по кладке печей. Ведь материалы используются не дешевые, и переложить конструкцию без финансовых потерь, в случае неправильных действий, не получится.

Также стоит изготовить опору, это может быть подставка под казан своими руками, благодаря которой приготовление кулинарных шедевров будет в разы удобнее.

Особенности

Какая должна быть печь для казана? Сразу стоит отметить, что она не отличается сложностью конструкции и соорудить ее можно собственными усилиями, при наличии желания и некоторых навыков работы с инструментом.

Внешне печь напоминает мангал, но который выполнен круглым, ведь и казан имеет подобную форму. Традиционно казан применяется при приготовлении пищи на открытом огне. Именно поэтому при проектировании печки необходимо учитывать эту особенность.

Оптимальным вариантом будет конструкция, в которой предусмотрены съемные ножки

Очень важно, чтобы конструкция была мобильной, ведь в таком случае ее можно будет взять с собой, выезжая на природу или перемещать по участку, складывать в гараж или сарай на хранение.

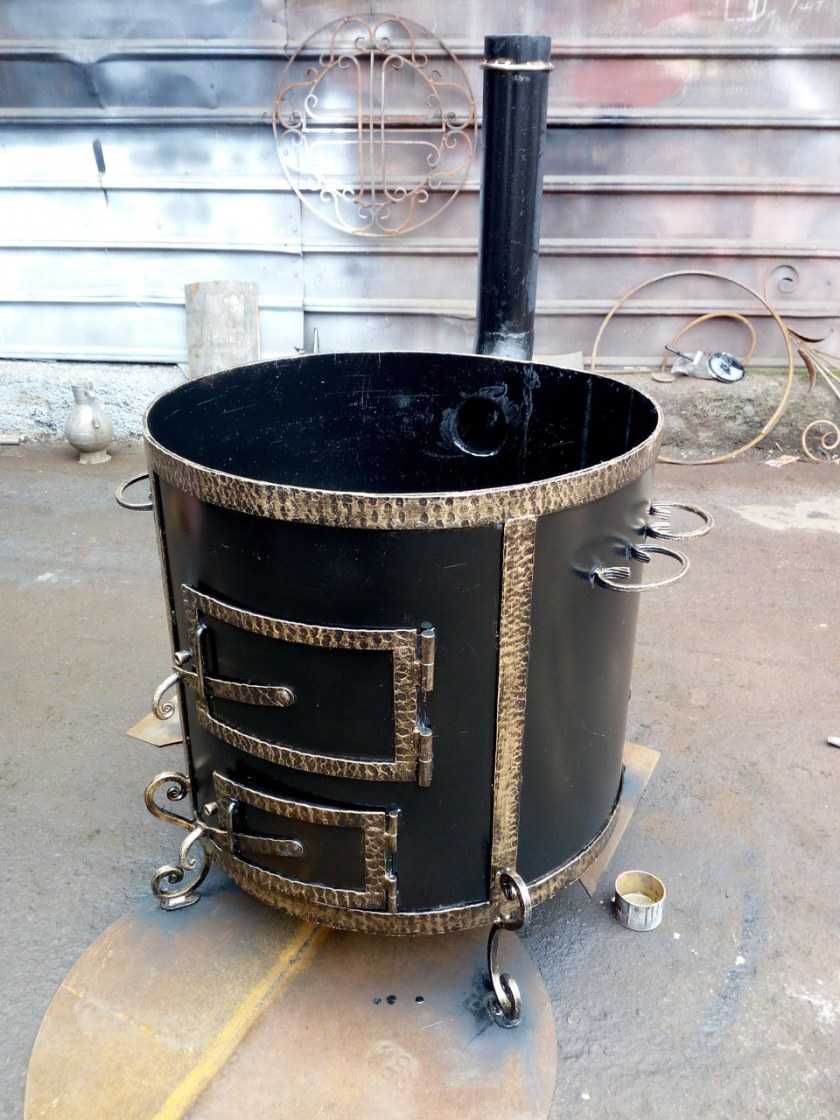

Печь, предназначенная для приготовления кулинарных изысков в казане со стороны, напоминает цилиндр. В качестве опоры для основы должны быть массивные ножки, чтобы они могли выдержать массу казанка с едой в нем.

В нижней части цилиндра выполняется дно, тогда как верхняя часть обязательно остается открытой. Ведь как уже было отмечено, кулинарные шедевры в казане готовятся только лишь на открытом пламени. Некоторые решают доукомплектовать конструкцию печи дымоходом, но это не обязательное условие.

При приготовлении еды на такой печи происходит экономное расходование тепловой энергии, ведь пламя надежно защищено от ветра. В такой печи прогрев котла происходит в разы скорее, нежели на открытом костре.

Список материалов, приспособлений и инструмента

Для обеспечения полноценной работы без остановок на приобретение недостающих материалов и инструментов заранее обеспечивают стройку всем необходимым.

  1. Строительство мангала ведется из керамического огнеупорного кирпича, топка выполняется с применением шамотного кирпича.
  2. Цемент, песок и глина для кладочного раствора и бетонной смеси. Могут применяться готовые сухие растворные смеси для печной кладки мангала с казаном.
  3. Наполнителем для бетона может служить гравий или щебень мелкой фракции.
  4. Плитка для наклейки на пол вокруг мангала, сухой клей для керамики.
  5. Материал для наружной отделки печи (если предусмотрена).
  6. Проволока для армирования кладки и металлическая сетка.
  7. Болты, дюбеля, гвозди, уголки.
  8. Материал для гидроизоляции из расчета двух слоев. Мастика или смола для их наклеивания.
  9. Фанера или доски для устройства опалубки, стойки для укрепления стенок.
  10. Лопата, мастерок, корыто для раствора.
  11. Нитка для разметки, колышки, уровень строительный, правило, отвес.
  12. Молоток, кирка.

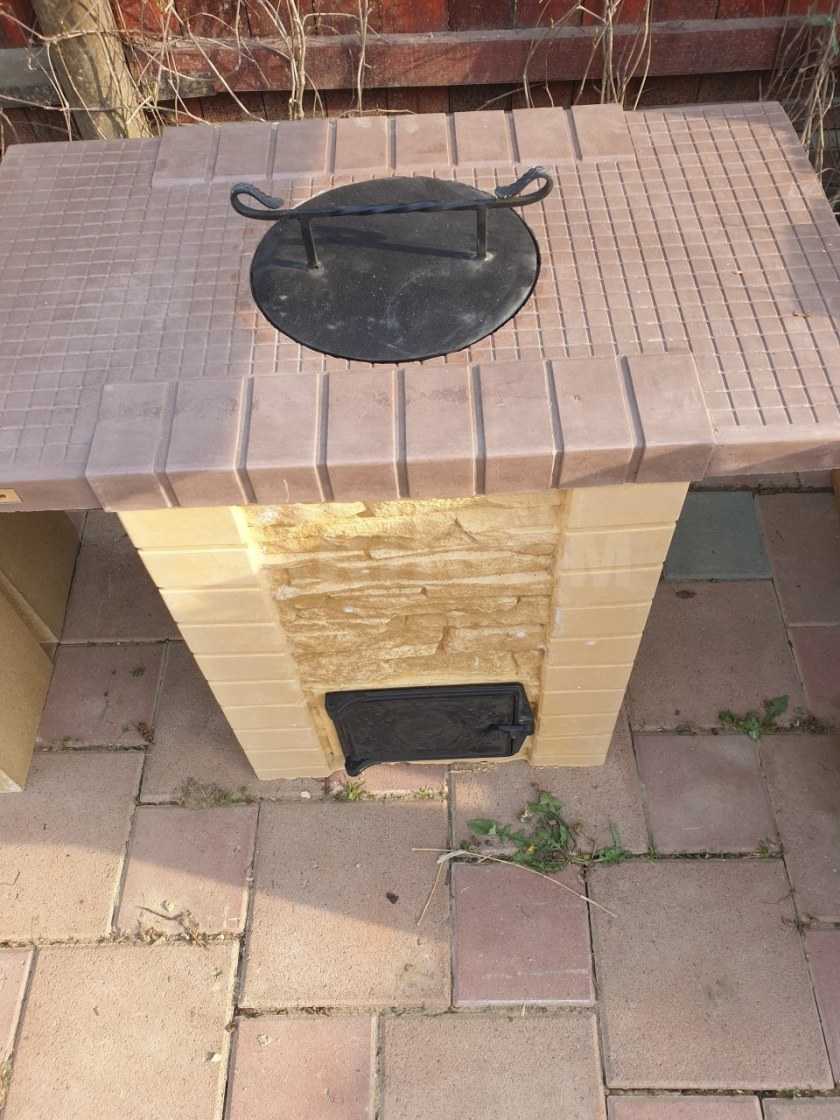

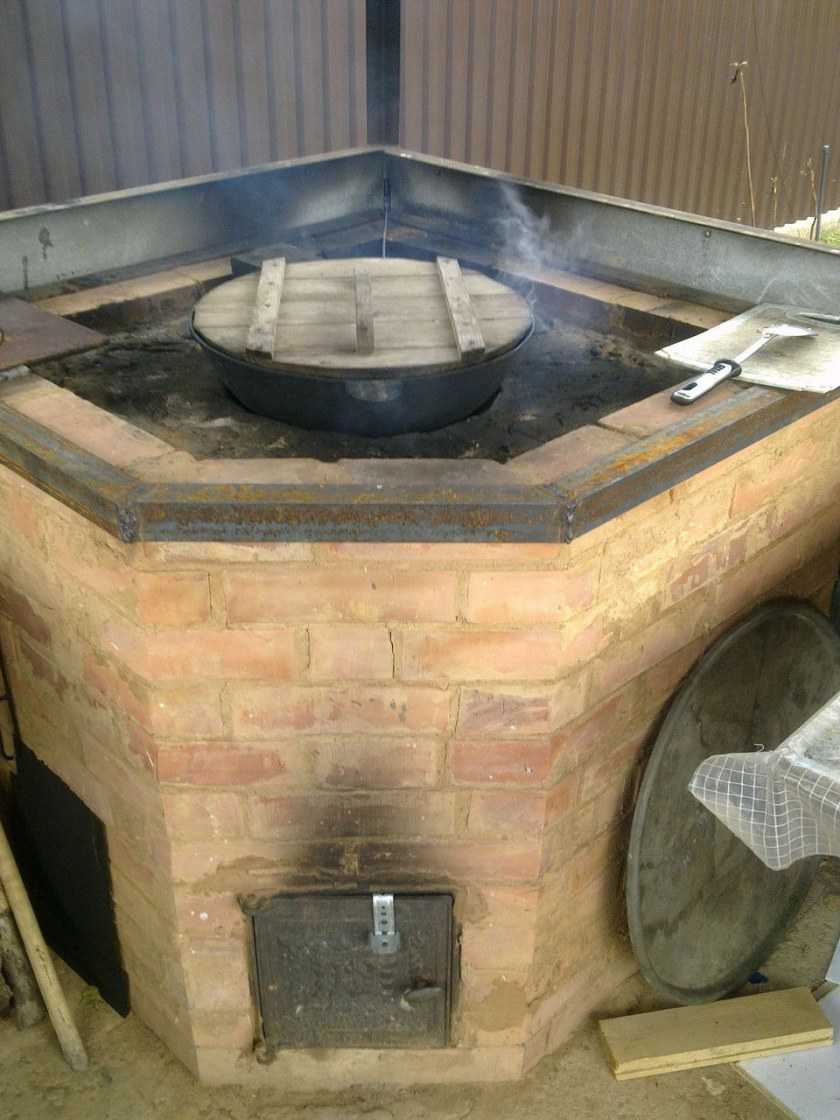

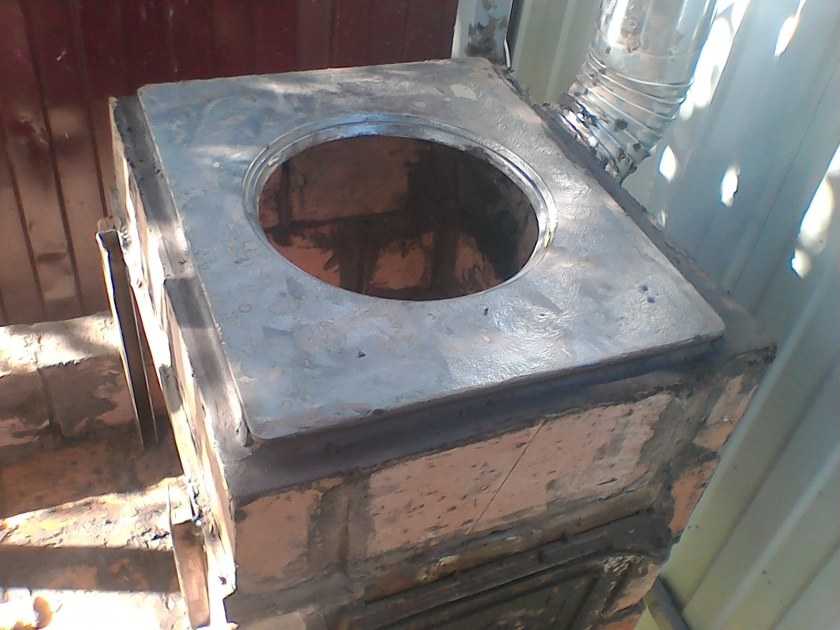

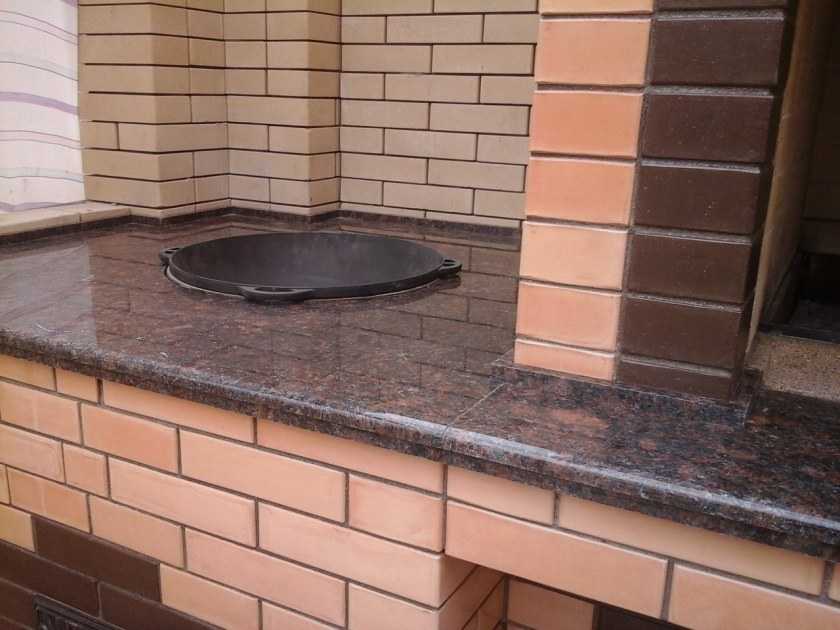

Стационарная печь для казана из кирпича

На даче или вблизи загородного дома можно построить печь для казана в стационарном исполнении – она наиболее удобна в эксплуатации и вдобавок служит украшением участка. Чтобы повару не приходилось наклоняться, ее возводят на высоту в 80 – 90 см, что примерно соответствует высоте кухонного стола. Сверху на печь укладывается стальная плита толщиной около 20 мм с отверстием под казан.

Поскольку агрегат все время будет находиться на виду, очень важно обеспечить ему привлекательную внешность. В связи с этим плиту, дверцы и другие наружные детали рекомендуется приобрести в магазине: в заводском исполнении они смотрятся куда интересней, чем самодельные

Печь из кирпича

К тому же покупная плита обычно снабжается несколькими кольцами, путем установки которых можно менять диаметр отверстия. Это даст возможность использовать казаны разных размеров. В магазине можно найти и различные аксессуары – лопатку для удаления золы, кочергу и пр.

Размеры топочной дверцы зависят от вида топлива, которое предполагается применять. Для полевой кухни более всего подходят дрова – тогда дверца должна иметь ширину не менее 40 см. Если же печь будет топиться углем, дверца может быть более узкой.

Правила выбора

Прежде чем выбирать, нужно решить то, насколько часто вы готовите в казане. Если в меню постоянно присутствует плов, шурпа, мули, штрудли и прочие блюда средней Азии, то необходима стационарная кирпичная плита. Особенно это касается частного сектора жилья. Тем более, что возвести стационарную плиту достаточно просто. Нужна обычная ровная площадка, которую дополнительно выравнивают небольшим армированным слоем цемента.

Если же свой дом есть, а желания или места ставить капитальную плиту для казана нет, то можно подобрать стационарные варианты из чугуна или толстого металла. К тому же, они бывают совмещены с шашлычницей. В плитах капитального исполнения нужно предусмотреть съемные кольца для различных по объему котлов. Это сделает ее более универсальной.

Для поездок или редкого использования лучше послужат тонкостенные, разборные очаги. Они занимают мало места, достаточно долго служат при редком применении, легки. Но к частому приготовлению пищи на них малопригодны. Для металлических или чугунных видов желательны ножки. Пламя очага, находясь выше уровня земли, будет лучше прогревать всю поверхность котла. Кроме того, не понадобится каждый раз низко наклонятся.

В тех случаях, когда блюда средней Азии готовятся очень редко или когда их приготовление происходит на природе, лучше всего подойдет таганок для казана. Эта подставка прекрасно транспортабельна, легка, занимает минимум места. К тому же, существуют разборные варианты.

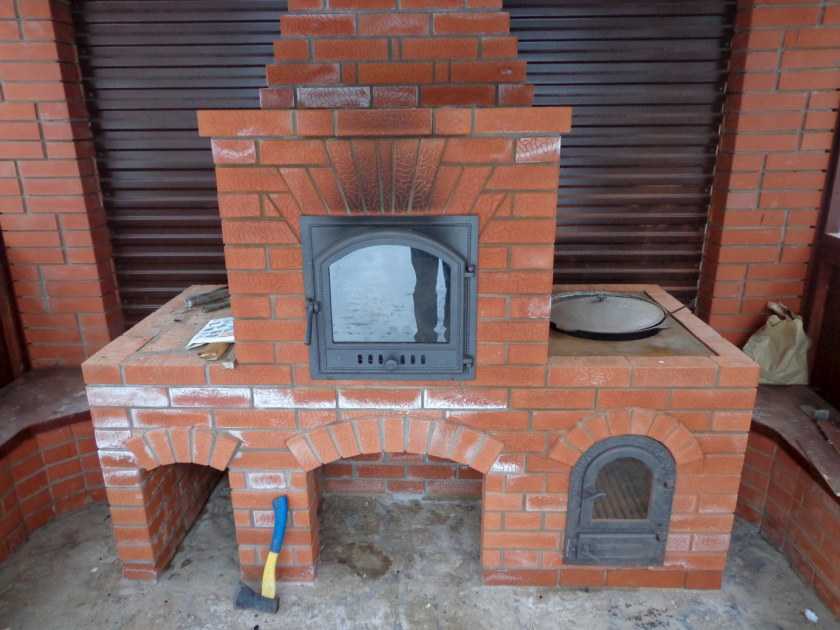

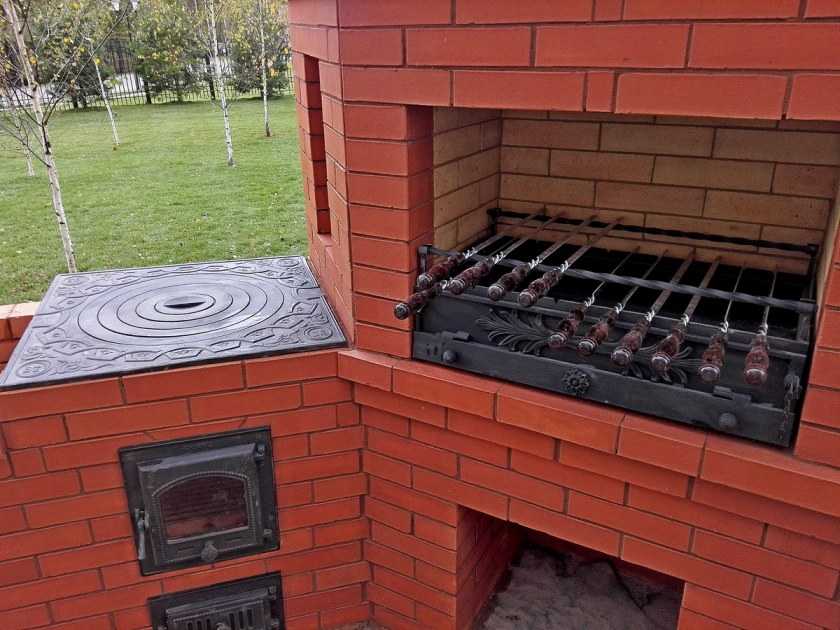

Общее устройство печи-барбекю с казаном и мойкой

Печь-барбекю — это капитальное строение для готовки различных блюд на жару раскалённых углей. Особенность этой установки заключается в том, что процесс приготовления пищи осуществляется на металлической решётке без открытого пламени, а жаровня не закрывается крышкой.

В терминологическом аспекте под понятием «барбекю» подразумевается способ запекания мясных или растительных продуктов над тлеющими углями при температуре в пределах 100–130°С.

Для удобства приготовления пищи такие устройства модернизируют, пристраивая к ним дополнительные отсеки и установки. Приобрела большую популярность конструкция, совмещающая в себе печь-барбекю, жаровню с возможностью установки казана, а также пристройку с мойкой. Следует отметить, что жаровню легко превратить в обычную плиту, если убрать казан, а на отверстие положить чугунные кольца разных размеров, образующих сплошную поверхность.

Капитальная печь барбекю имеет много положительных и несколько отрицательных качеств.

Таблица: достоинства и недостатки печи-барбекю

ПлюсыМинусы
  • надёжность и долговечность конструкции;
  • пожаробезопасность, так как в процессе готовки не используется открытое пламя;
  • особый вкус приготовленных блюд, причём хрустящая корочка удерживает естественную влагу в продуктах;
  • внешняя привлекательность, благодаря чему она станет украшением любого участка;
  • возможность построить над ней навес или беседку, из-за чего проливной дождь не станет помехой для приготовления еды и общения с друзьями;
  • индивидуальность дизайна, проявив креативное мышление, можно возвести конструкцию по собственному проекту;
  • возможность использовать разные техники приготовления пищи;
  • разноплановое строение, которое зависит от собственных возможностей и размеров площади под застройку, для её возведения разработано много конструкций как малогабаритных, так и модернизированных различными установками и приспособлениями, образующие целые комплексы для приготовления разных блюд.
  • необходимость выделения большого участка для строительства, причём подойдёт не всякое место на территории;
  • невозможность перемещения;
  • необходимость установки капитального фундамента;
  • потребность в наличии для её строительства не только навыков кирпичной кладки, но и опыта в печном деле;
  • высокая стоимость.

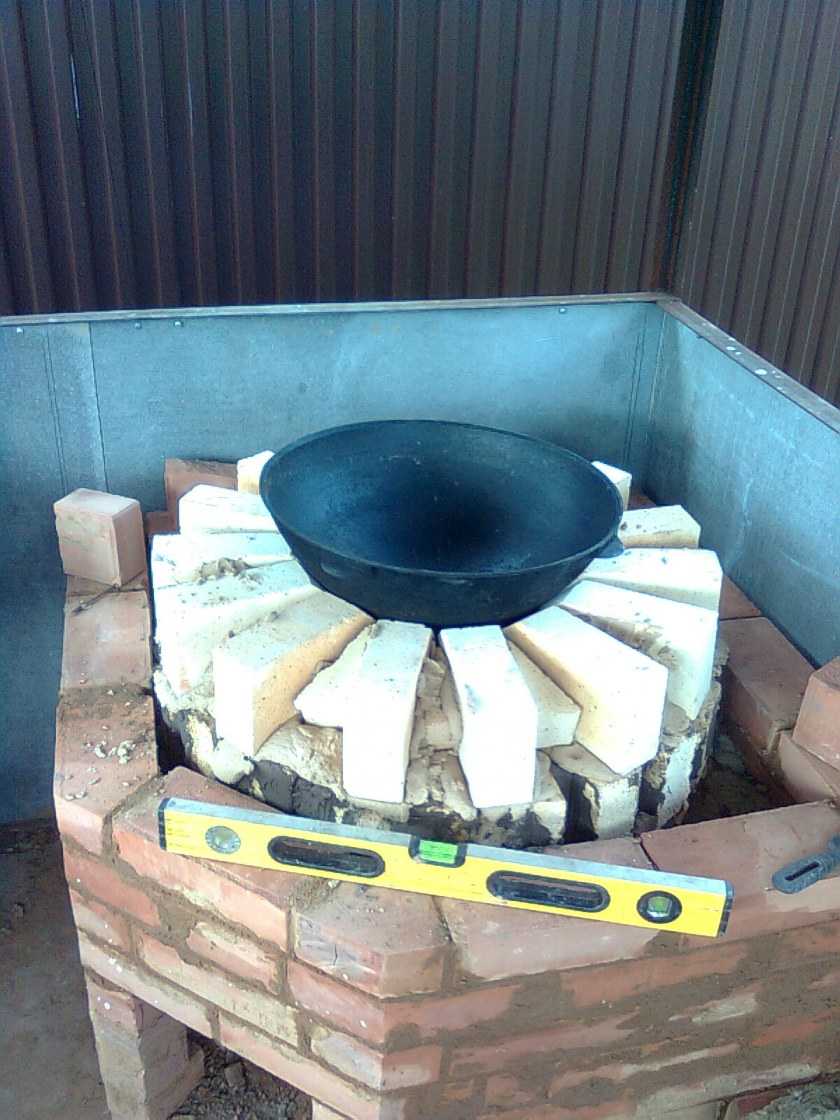

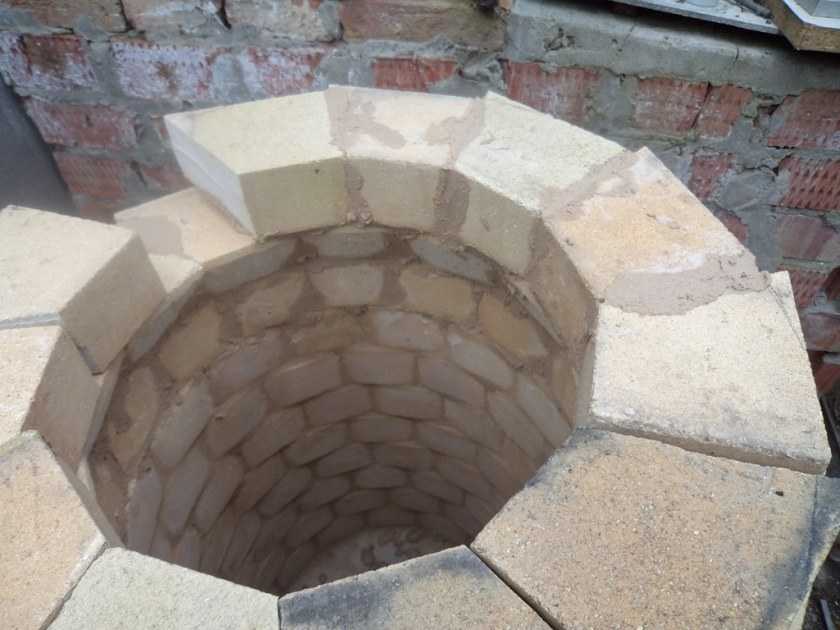

Кладка печи для казана из кирпича

Обратите внимание! Для получения максимально ровных швов укладывайте между кирпичами тонкие деревянные реечки. Можете вытаскивать рейки уже после того, как кладка немного схватится

Помимо этого, данный прием позволит в дальнейшем с легкостью расшить швы в случае необходимости.

При кладке выполняйте перевязку швов, то есть один ряд начинайте выкладывать с 1/2 кирпича, другой – с целого, третий – опять с 1/2 и так далее. Вот другие рекомендации.

  1. Все железные элементы конструкции необходимо устанавливать непосредственно в процессе кладки.
  2. Если резка кирпича будет производиться болгаркой, то в работе образуется много пыли. Поэтому рекомендуется использовать защитные средства – очки и респиратор.
  3. Если была приобретена не специальная заводская плита для казана, то в обычной плите можно вырезать круг соответствующего диаметра и зачистить края при помощи напильника (так пепел не будет попадать в еду, а дым не будет просачиваться из топки).
  4. Устанавливая трубы, стыкуйте их под углом более чем в 90 C, чтобы тяга была лучшей.
  5. По окончании кладки можно расшить швы или же отделать конструкцию плиткой. Затем печь сушится, для чего следует развести в ней небольшой огонь.

Как своими силами сложить печь барбекю ?!

Подробный обзор, инструкцию по кладке и порядовку печи барбекю вы можете увидеть здесь

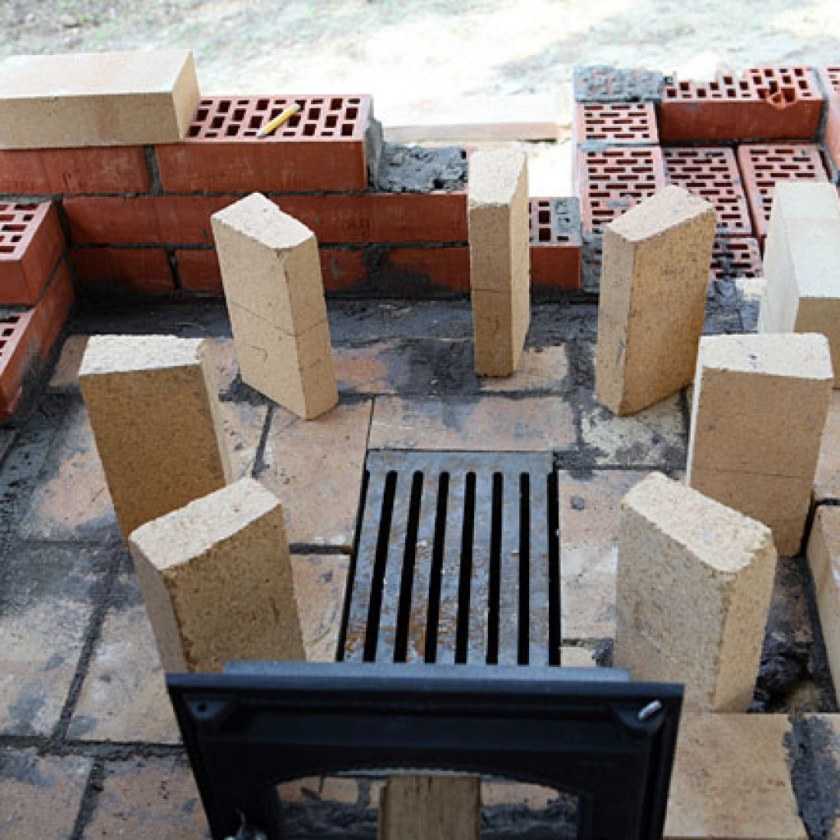

Сооружаем печь для казана. Порядовка

Ряд №1,2. Эти ряды послужат днищем будущей конструкции. Выкладывая их, оставляйте небольшое пространство, которое позволит чистить зольник (он будет закрываться крышкой) и саму печь. Для крепления дверки используйте проволоку. Зажмите проволоку соседними кирпичами, после чего зафиксируйте с помощью раствора.

Ряд №3. Здесь вы перекрываете дверки зольника и продолжаете формирование стенок. Также на этом этапе предстоит установить колосник.

Ряд №4. При кладке этого ряда оставьте отверстие, посредством которого будут выводиться дымные газы.

Ряд №5. Продолжите сооружение стенок и установите дверки для топочной камеры. Размеры дверок зависят преимущественно от того, какой тип топлива будет использоваться. Если это дрова, то она должна быть примерно 40 сантиметров в ширину, а если уголь – то меньше.

Ряд №6-8. Продолжайте возводить стенки, перекройте топочную камеру.

Ряд №9-11. Кладите кирпич согласно схеме, оставьте небольшое отверстие для того, чтобы циркулировал дым.

Ряд №12. Перекройте сверху все внешние стенки топочной камеры посредством укладки плиты с отверстием на стальные уголки. Само отверстие нужно расположить прямо над цилиндрообразной топочной камерой.

Все, наша печь для казана своими руками практически готова, остается только установить дымоходную трубу.

Как правильно сделать дымоход для буржуйки ?!

Ранее мы рассказывали о том как правильно соорудить дымоход, более подробно об этом вы можите посмотреть здесь

Печи простейших конструкций

Простейшие печи для казана предельно элементарны в своем возведении и доступны для повторения даже совсем неискушенным в строительстве любителям азиатской кухни. Абсолютный минимум материалов, финансов и инструментов – вот самые весомые плюсы подобных каменных конструкций.

Такая печка занимает совсем немного места и может стать истинной изюминкой ландшафтного дизайна, если ее выложить из булыжника

Принцип работы этих печей основан на прямом, то есть непосредственном нагреве казана, что позволяет немного расширить функциональные возможности данной печной конструкции. Для этого верхнюю часть печи не подгоняют под размеры казана, а используют съемную металлическую панель, которую можно купить в магазине или взять от старой русской печки. При снятой варочной панели для казана и замене ее на другие соответствующие элементы это печное изделие легко превращается в отличный мангал для шашлыка или барбекю.

В нерабочий период печь из булыжника или кирпича станет прекрасной декоративной клумбой, в которую можно поставить небольшой бочонок с деревцем или цветами.

Следует заметить, что при кладке подобных конструкций порядовка абсолютно не нужна, а вот раствор используется особый, который применяется при кладке печей. Его готовят на глиняной основе с использованием шамотного порошка.

Для такой облегченной печи не требуется и фундамент, так как утрамбованный слой щебня вполне справляется с фундаментными функциями.

Этапы и инструкция по изготовлению

Схема и размеры

Принимаем за основу использование стальной трубы сечением 250 мм и высотой печи 450 мм.

По этим размерам сделайте чертеж и можно начинать изготавливать печь для казана из трубы своими руками.

Схема и размеры печки под казан из трубы

Материалы и их количество

Потребуется приготовить:

Материал, толщина в мм.Размеры в мм.
Водопроводная труба, сечением 250Отрезаем болгаркой отрезок 450
Отрезок листа, толщиной 4255/255
Уголок с полкой 404 шт по 400
Петельки для дверцы2 шт
Для изготовления ручекПолоса стали 50/4 длиной 250 мм – 2 шт

Для изготовления ручки на дверцу подготовьте пруток толщиной 6-8 мм длиной 200 мм.

Инструменты

Чтобы сделать печь под казан из трубы понадобится подготовить оборудование и слесарные инструменты:

  • сварочный аппарат;
  • электроды АНО-21 или МР-3;
  • болгарка с зачистным и отрезным кругом;
  • электродрель с набором сверел по металлу;
  • набор слесарных инструментов;
  • рулетка и разметочный карандаш;
  • верстак с тисками или небольшие настольные тисочки;

Приготовив все составляющие, можно начинать делать печь для казана из металла своими руками.

Изготовление печки

Все работы разделены на несколько этапов:

Отрезав необходимую по длине заготовку из трубы, кромки выравниваются болгаркой с зачистным камнем. Затем напильником зачищаются заусеницы, особенно верхней части конструкции.

Важно! Если казан не погружается на необходимую глубину, можно вверху вырезать небольшие сегменты и разогнуть верх трубы. При этом добиваемся погружения посуды до необходимой отметки.. На ровную поверхность выкладывается лист металла для донышка, сверху устанавливается труба и распределяется по центру основания

Теперь труба прихватывается в 4 местах через 900. Проверяется правильность установки трубы на основу. Стык проваривается в один проход

На ровную поверхность выкладывается лист металла для донышка, сверху устанавливается труба и распределяется по центру основания. Теперь труба прихватывается в 4 местах через 900. Проверяется правильность установки трубы на основу. Стык проваривается в один проход.

Затем оббивается шлак и проверяется качество шва. Здесь не нужна полная герметичность шва, но лучше подварить места с прожогами и дырками. Заготовку необходимо остудить.

Разметив от низа по кругу на расстоянии 100 мм от дна места крепления ножек из уголка, они устанавливаются через 900, одна полка зарезается для лучшей стыковки с трубой и ножка прихватывается под углом к трубе 250-300.

Нижние полочки уголка подрезаются так, чтобы ножка касалась поверхности пола плоскостью. Внизу, для устойчивости печи, подвариваются небольшие отрезки листовой стали. Эти пятаки обвариваются только с внутренней стороны.

  • От низа размечается отверстие дверки для закладки дров. Ее можно сделать разной формы. Самый простой вариант – прямоугольник из листа стали. Но лучше использовать вырезанную из трубы деталь. Размер проема – 150/200 мм. Дверку навешивают на небольшие петельки. Из прутка делается простой шпингалет для ее фиксации в закрытом положении и приваривается к дверке.
  • Из полосы необходимо сделать ручки для переноски печи. Для этого разметив с каждой стороны заготовки 50 мм, зажимаем их в тисках и загибаем с помощью молотка. Необходимо выдержать приблизительный угол загиба 900.

Затем разметив на боках трубы места крепления, их прихватывают. Убедившись в правильном расположении ручек, приваривают к основанию.

  • Болгаркой и напильником зачищаются все места сварки, заусеницы на деталях. Все выступающие участки листа по донышку сначала срезаются, потом шов обрабатывается болгаркой с зачистным камнем.
  • При желании печь можно покрасить жаропрочной краской. Для этого необходимо предварительно обезжирить все поверхности растворителем.
  • Печка для казана из трубы своими руками готова.

Изготовление дымохода

На тыльной стороне можно врезать отрезок трубы для дымохода. В этом случае дым будет уходить по трубе и не щипать глаза повару. В печи вырезается отверстие по диаметру трубы с помощью электросварки на высоте 150 мм от верха печи.

Дымоход

Затем из трубы делается отвод под 900. Заведя его в отверстие, делается 3 прихватки, приваривается правильное положение отвода и он проваривается в 1 проход. Затем на него одевается труба длиной 1,5-2 м, вверху которой устанавливается защитный козырек. Теперь газы отводятся сразу вверх.

Мнение эксперта
Павел Круглов
Печник с 25-летним стажем

Увеличить тягу можно простым способом. Внизу печи просверлить ряд отверстий диаметром 8-10 мм для вентиляции печи. Но лучше сделать дополнительный паз с ящиком. Он будет служить как зольный ящик и поддувало. В этом случае облегчают обслуживание печи и препятствуют выпадению угольков из отверстий.

Готовая конструкция печки под казан из трубы

Конструкция с полезными дополнениями

Печь с поддувалом.

Усовершенствовать печь при желании можно в процессе изготовления. Если вы уверены в своих силах, можете сделать «тюнингованную» установку. Основной принцип аналогичен выше описанному.

И вот то, что придаст печи больше удобств.

  1. На верхний обод трубы наваривают металлическое кольцо. Его внешний диаметр должен совпадать с диаметром трубы, а внутренний быть на 5–15 см меньше. Далее вы сможете установить на окружность серию колец для стандартной дровяной печи–плиты. Теперь можно подогнать по размерам любой казан, убирая или прибавляя кольца.
  2. Вполне реально сделать печку с колосниковой решеткой и поддувалом. Решетка монтируется внутри, между верхней и нижней топками. Теперь осыпавшаяся зола убирается снизу, а на решетке разводят огонь. Ножки в данном случае не нужны, получится сплошной цилиндр, но с двумя дверцами.

Виды печей под казан

В зависимости от материала изготовления:

  • печи из металла (фабричного производства и домашнего изготовления);
  • стационарные конструкции из кирпича.

Кирпичные печи различаются в зависимости от способа установки казана:

  • в классических конструкциях казан помещается в кирпичное углубление практически полностью;
  • в модифицированных версиях казан устанавливается на специально вмонтированную горелку.

Печи разделяют также по способу приготовления пищи:

  • специализированные приборы только для использования казана;
  • универсальные (многофункциональные) устройства, в которых пищу можно готовить с помощью казана и других приспособлений (например, решётки для жарки мяса или переносной коптильни горячего копчения).

Выбор того или иного вида конструкции зависит от личных предпочтений.

Особенности печек из кирпича

Для кирпичной печи существует два вида схем — классические и многофункциональные или универсальные.

Классическая печь выглядит следующим образом:

  • стальная плита для фиксации казана;
  • металлические уголки для закрепления плиты;
  • топка с дверкой;
  • поддувало;
  • дымовые каналы и дымоход;
  • наружные стены, которые обрамляют всю конструкцию для достижения лучшего эффекта теплоизоляции.

Если речь идёт о создании универсальной печи, её схема имеет ряд отличий:

  • плиты для фиксации приспособлений для приготовления пищи;
  • для каждого устройства (например, для казана, решётки для жарки мяса и коптильни) создаётся своя топка, потому что необходимо достичь максимального КПД от каждой поверхности;
  • для того чтобы объединить все созданные поверхности в один дымоход, над ними необходимо возвести арку, в которой будет сделан вывод на дымоход.

Печь под казан из трубы и дисков

Надо сказать, что переносные устройства под котелок для готовки на природе имеются в продаже и могут служить прототипом. Конструктивно печь для казана из трубы очень проста, для ее изготовления нужна собственно труба диаметром 250—300 мм с толщиной стенки 3 мм или больше, листовой металл той же толщины, а также полоса шириной 20 мм.

Один торец трубы закрывается металлическим листом и крепится на сварке, образуя дно топливника. Потом вырезается проем под дверцу, а сверху делаются конусообразные прорези для выхода дымовых газов. Из полосы либо уголка к печке приваривают ручки да ножки, приделывают дверцу. Все, изделие готово.

Для изготовления небольшой печки применяют и старые колесные диски от легковых авто. Правда, печь с казаном выходит громоздкая и тяжелая, зато толстый металл долго не прогорает. Два диска сваривают вместе, предварительно вырезав у одного из них дно. Корпус готов, надо только приделать ножки, дверцу и ручки. Для ножек подойдет уголок № 2.5 или 3, дверка делается из куска металла, вырезанного из диска. Чтобы сквозь болтовые отверстия не высыпалась зола, придется изготовить и приварить сплошное дно из металла. Весь процесс изготовления показан на видео:

Подводим итоги

Если подводить итоги, то я могу сказать следующее.

Самым практичным вариантом является велокрюки. Они требуют минимум пространства, сами очень компактные, зато прекрасно подходят для вертикального и горизонтального подвешивания.

Стойки и шкафы слишком массивные. Для них нужно много места. А этого добра хватает далеко не всем квартирам. Есть несколько более важных элементов мебели, которые можно поставить вместо шкафа под велик.

Еще мне нравится идея с полкой. Если ее грамотно реализовать, получится украсить помещением, и при этом обеспечить велотранспорт удобным местом для хранения.

Решение принимать только вам. Я могу лишь дать некоторые подсказки, а также поделиться личным мнением. Дальше уже ваша очередь делать выводы.

Watch this video on YouTube

На этом у меня все

Спасибо всем за внимание!. Подписывайтесь, комментируйте и задавайте свои вопросы!

Подписывайтесь, комментируйте и задавайте свои вопросы!

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий

Adblock
detector
