Как сделать солнечный коллектор для нагрева воды своими руками

Оснащение систем работающих с солнечными коллекторами автоматикой

Специфика работы гелиоустановок, постоянно меняющиеся исходные данные (время года, погодные условия и так далее) не обеспечивают стабильности параметров (температура, расход теплоносителей и других), что требует включению в схему установки управляющих систем.

Содержание

Электронные устройства типа контроллера на основании анализа температуры в определенных местах схемы установки дают команды на открытие/закрытие клапанов, включают/выключают насосные установки для выбора оптимального движения теплоносителя по контуру. Так, например, при превышении температуры воды в накопительном баке теплоносителя, контроллер остановит его движение по контуру, прекратив потери тепла, которое могло бы сбрасываться в окружающую среду через коллектор.

Плюсы водонагревательной солнечной системы

Солнечные нагреватели обладают такими достоинствами:

  1. Относительно несложная конструкция.
  2. Уровень надежности довольно высокий.
  3. Эксплуатировать такую систему можно в течение года.
  4. Период использования составляет не один десяток лет.
  5. Введение в эксплуатацию такой системы способствует сокращению затрат электрической энергии, теплоносителей.
  6. Монтаж агрегата проводят без предварительного оформления разрешения. Установка занимает минимум времени и отличается простотой.
  7. Вес конструкции относительно небольшой.
  8. Автономный режим функционирования.

Недостатки

Перед тем как использовать солнечные водонагреватели для дома, изучаются и минусы:

  1. Сконструированное на заводе оборудование отличается повышенной стоимостью.
  2. Уровень КПД зависит от различных показателей: климатический район, время года, прочее.
  3. Град, мокрый снег пагубно влияет на состояние установки и ее работоспособность.
  4. Монтаж емкости, в которой аккумулируется тепло, занимает определенное время. На этот процесс требуются дополнительные расходы.

При всех недостатках популярность водонагревательной солнечной установки ее популярность возрастает. Ведь она считается экологически чистой.

Виды солнечных коллекторов

Ну начнем с того, что нагреватели воды делятся на 2 группы: по способу хранения и по методу нагрева. В первом варианте подключение происходит к выносному бачку, который устанавливается рядом с коллектором ну или же внутри дома. Во втором варианте используется встроенный тепловой аккумулятор.

Коллектор со встроенной емкостью

Данный вид моноблоков создан специально для весеннего и летнего времени, а в зимний период его специально отключают и производят слив. Заниматься ремонтом коллектора со встроенной емкостью гораздо проще. А чтобы данное устройство функционировало, необходимо присоединить сам солнечный водонагреватель к системе подаче горячей воды. Глянем чуть подробнее, как происходит нагрев воды:

  1. Прибор ловит все солнечные лучи, которые на него попадают.
  2. Всю полученную энергию он отправляет в змеевик, который находится в самой емкости теплового аккумулятора.
  3. Происходит передача тепла от нагревательного элемента, тем самым и происходит нагревание воды, которую потом используют.

Есть и такие варианты, когда в теплоносителе уже встроен ТЭН, на тот случай, если коллектор не смог набрать нужный объем воды. Обычно все эти недоборы и плохие нагревания бывают лишь в плохую погоду.

Данный вид обогревателя всегда фиксируется в высоком месте, чтобы добиться нужного напора воды. А сами емкости выдерживают не более 0.2 атм. После того, как вода нагрелась, она сама стекает в водоразборною.

Отметим так же несколько основных сильных сторон водонагревателя со встроенной емкостью:

  • При солнечной погоде вода нагревается за 2 – 3 часа.
  • Получение необходимости в ГВС, как минимум от 3, 4 человек.
  • Монтаж вполне простой.
  • Цена на данное устройство не велика.

Коллектор с выносной емкостью

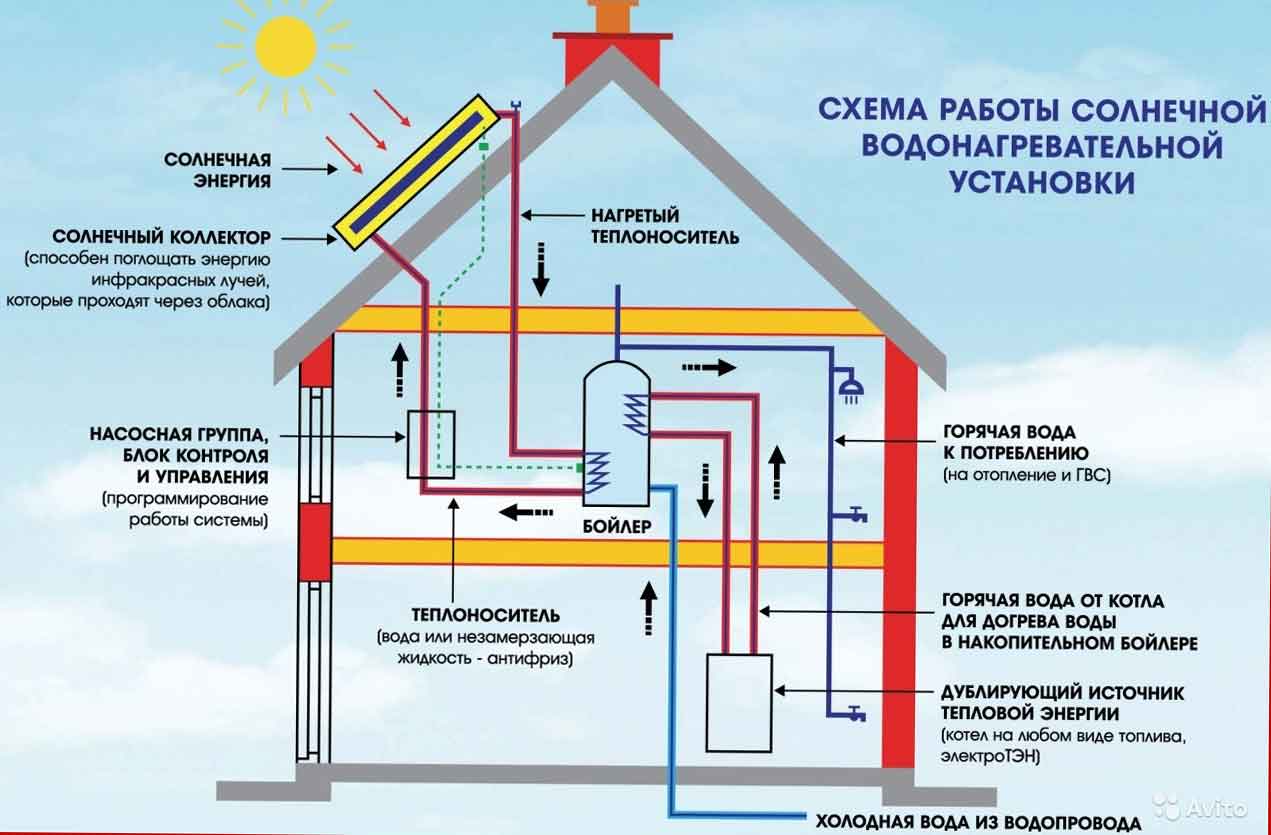

А вот как раз коллектор, который имеет при себе выносную емкость тепло-накопителя, принадлежит группе нагревателей, которые могут работать круглый год.

Этого будет достаточно, чтобы прогревать нужный объем воды. В целом, чтобы прогревать воду, потребуется наружный бойлер, который будет располагаться не рядом с коллектором. Каким же образом происходит процесс нагрева в данной системе?

  1. Коллектор производит сбор солнечных лучей, тепла и затем передает это все самому теплоносителю.
  2. Под давлением антифриз сразу же попадает в теплообменник.
  3. И при активном движении через змеевик, идет прогревание воды.

Есть еще вариант, когда можно увеличить работоспособность солнечного водонагревателя – присоединение к насосной группе. Получается так, что процесс циркуляции будет принужденным, а скорость подогрева и давления будут регулироваться самой системой. И тут же образовывается самый главный плюс – возможность использовать в любое время года.

Но и без минусов нельзя обойтись. И единственным минусом будет необходимость присоединения дорого оборудования, который необходим для работы. Так же есть недостаток в том, что если отключат электричество, то насосы сразу перестанут функционировать, а значит, в скором времени будет перегрев теплоносителя.

Конструкция солнечного коллектора

Конструкция солнечного коллектора

Рассматриваемые агрегаты имеют довольно простую конструкцию. В целом система включает в свой состав пару коллекторов, аванкамеру и накопительную емкость. Работа солнечного коллектора осуществляется по простому принципу: в процессе прохождения солнечных лучей через стекло происходит их превращение в тепло. Система организована так, что выйти из замкнутого пространства эти лучи не в состоянии.

Установка функционирует по термосифонному принципу. В процессе нагревания теплая жидкость устремляется вверх, вытесняя оттуда холодную воду и направляя ее к источнику тепла. Это позволяет отказаться даже от применения насоса, т.к. жидкость будет циркулировать сама по себе. Установка накапливает энергию солнца и на протяжение продолжительного времени сохраняет ее внутри системы.

Компоненты для сборки рассматриваемой установки продаются в специализированных магазинах. По своей сути такой коллектор является трубчатым радиатором, установленным в специальную коробку из древесины, одна из граней которой выполнена из стекла.

Для изготовления упомянутого радиатора используются трубы. Оптимальным материалом изготовления труб является сталь. Подводка и отводка делаются из труб, традиционно применяемых при устройстве водопровода. Обычно используются трубы на ¾ дюйма, также хорошо подойдут изделия на 1 дюйм.

Решетка делается из труб меньшего размера с более тонкими стенами. Рекомендованный диаметр составляет 16 мм, оптимальная толщина стенок — 1,5 мм. Каждая решетка радиатора должка включать в свой состав 5 труб длиной по 160 см каждая.

Солнечные коллекторы

Особенности склеивания труб ПВХ

Для получения качественного разреза лучше использовать труборез, оснащенный роликами. После разрезки с внутренней части трубы необходимо снять фаску, используя специальные фасочные резцы.

После измерения глубины тройников и уголков нужно на торец присоединяемой трубы установить метку и обработать праймером (чистящим средством) торцы труб и фитинги.

Благодаря плавному перемещению режущей части роликовый труборез позволяет избежать деформаций сечения и образования заусенцев по кромке при резке

Следующим шагом будет нанесение и распределение клея по наружной части трубы и внутренней части фитинга. Клей необходимо наносить кистью, при этом ее размер должен быть меньше диаметра труб. Остается вставить трубу в подготовленный тройник или уголок и провернуть на четверть оборота для равномерного распределения клея.

Нужно учесть, что работы по вклеиванию одного уголка или тройника должны быть выполнены не дольше, чем за 30 секунд. После фиксации необходимо удалить остатки клея.

Солнечный коллектор — водяной или воздушный

Каждый из нагревателей эффективен, отличается только основное предназначение и принцип работы:

  • Водяной коллектор — применяется для обеспечения потребностей в ГВС и низкотемпературных систем теплых полов. Эффективность работы в зимний период существенно снижается. Вакуумные и панельные коллекторы косвенного нагрева, подсоединенные к буферной емкости, продолжают аккумулировать тепло в течение всего года. Главный недостаток, высокая стоимость гелиоколлектора, монтажа и обвязки.
  • Воздушный вентиляционный коллектор — отличается простой конструкцией и устройством, которое при желании можно изготовить самостоятельно. Основное предназначение: обогрев помещений. Конечно, существуют схемы, позволяющие использовать полученное тепло для ГВС, но при этом эффективность воздушных коллекторов падает практически вдвое. Преимущества: низкая стоимость комплекта и установки.

Солнечные воздушные системы отопления работают только днем. Нагрев воздуха начинается даже в пасмурную погоду, при сильной облачности и во время дождя. Работа воздухонагревателей зимой не прекращается.

Самостоятельное изготовление коллектора

Изготовив солнечный коллектор для отопления дома своими руками, можно, фактически, бесплатно получать теплую и горячую воду для технических нужд или обогрева помещения. Простота такой работы и наличие в интернете многочисленных схем исполнения коллекторов позволяет выполнить их самостоятельно, что избавляет от необходимости приобретать дорогостоящую магазинную технику.

Необходимые материалы

В зависимости от своего типа самодельная гелиосистема может изготавливаться из различных материалов. Корпус устройства выполняется из фанеры, доски, плит OSB и других аналогичных вариантов. Также можно использовать алюминиевый или стальной профиль с обязательной оцинковкой. Срок эксплуатации самодельного устройства обычно составляет 15-20 лет, поэтому используемые материалы должны выдерживать длительное пребывание на открытом воздухе.

Лицевая поверхность коллектора закрывается светопрозрачным материалом. Лучше всего использовать закалённое силикатное стекло, которое одновременно отличается прочностью и длительное время сохраняет свои характеристики. У оргстекла и других полимеров со временем могут ухудшаться показатели светопрозрачности, что вынуждает проводить ремонт оборудования, в противном случае его эффективность существенно снижается.

Корпус коллектора может иметь вес в 50 килограмм и более. Соответственно, потребуется не только правильно спланировать его конструкцию, но и верно подобрать место для установки всего оборудования — на южную сторону, чтобы его рабочая поверхность как можно дольше освещалась солнцем.

Теплоизоляция корпуса устройства

Предотвратить потери тепла, вырабатываемого коллектором, можно качественной изоляцией корпуса устройства. Для утепления самодельной гелиосистемы может использоваться минеральная вата или пенопласт. Сегодня в продаже есть недорогие качественные теплоизоляторы по доступной цене. Предпочтение следует отдавать фольгированным утеплителям, которые одновременно отражают солнечные лучи, обеспечивают хорошую теплоизоляцию и повышают эффективность использования гелиоколлектора.

Выполнение теплового приемника

Теплоприемник коллектора — это адсорбирующий элемент, включающий многочисленные трубки, внутри которых циркулирует нагреваемая жидкость. Изготавливается теплоприемник из листовой меди или других аналогичных устойчивых к коррозии материалов. В последние годы популярностью пользуется недорогой вариант изготовления спирального теплообменника из полипропиленовых шлангов. Возможно использование уже готовых промышленных теплообменников от старых холодильников и аналогичного оборудования.

Накопительный бак

Накопительный бак в изготовленной самостоятельно гелиосистеме будет необходим не только для хранения нагретой воды. В высоко и среднетемпературных установках он позволяет решить проблемы с повышением давления в системе при нагреве теплоносителя.

В качестве накопительного бака можно использовать пластиковые резервуары емкостью до 40 литров. Специальными фитингами и трубами они последовательно включаются в цепочку. Дополнительно рекомендуется теплоизолировать накопительный бак, что позволит повысить эффективность работы всей системы коллектора.

Сборка оборудования

Подготовив все конструкционные элементы и необходимые материалы, можно приступать к сборке оборудования. Выполняется такая работа в несколько этапов:

  1. Из пиломатериалов выполняют корпус, который тщательно теплоизолируется с помощью пенопласта или минеральной ваты.
  2. Внутри корпуса коллектора располагают теплоприемник, состоящий из многочисленных прочных труб.
  3. Корпус коллектора можно дополнительно обклеить фольгой или другими отражающими поверхностями, что позволит обеспечить большую эффективность гелиосистемы.
  4. С помощью соответствующих фитингов теплообменник соединяют с накопительным баком, а в случае выполнения среднетемпературного коллектора систему труб подключают к отопительному контуру.

При необходимости в будущем можно увеличить площадь теплообменника, подключая дополнительные секции из трубок, аккумулирующих тепло. Такие дополнительные секции через соответствующие фитинги подключаются к базовому модулю, что позволяет с легкостью расширять всю систему, добиваясь оптимального нагрева помещения или же решения проблем с горячим водоснабжением.

Как использовать

Склеить поверхности клеем 88 можно двумя способами. Первый из них проще и чаще применяется в домашних условиях. Как использовать клей холодным методом, инструкция:

  1. Очищенные поверхности смазать клеем и оставить на 10—15 минут. Слой клея должен быть равномерным и не густым.
  2. Снова нанести сцепляющий состав на оба предмета и выждать такое же количество времени.
  3. Обработанные поверхности крепко соединить и выждать несколько минут.
  4. Оставить предметы минимум на сутки.
  5. Рекомендуемая температура для хорошего сцепления материалов — 15—20 градусов.

Второй метод — горячий. Его суть в том, что клеевой слой перед соединением деталей нагревается до определенной температуры. Это позволяет добиться наилучшего результата склеивания. Инструкция:

  1. На очищенные поверхности нанести тонкий слой клея.
  2. Оставить его сохнуть на 30 минут.
  3. Склеиваемые поверхности нужно нагреть до 80—90 градусов.
  4. Предметы с горячим клеем крепко прижать друг к другу на несколько минут. Не будет лишним оставить их под прессом.
  5. До полного склеивания оставить предметы на 3—4 часа.

Процесс сборки самодельного солнечного коллектора

Начало сборки этого изделия солнечной энергетики стартует с изготовления змеевика. Если вам удалось подобрать готовый змеевик, окончательная сборка займет намного меньше времени. Подобранный змеевик стоит очень тщательно вымыть под струей воды (желательно горячей), чтобы изнутри вымыть все засоры и избавиться от остатков фреона. Если у вас не нашлось подходящих трубок, то нужное количество вы сможете приобрести в магазине. Но в этом случае придется изготовить сам змеевик. Для его изготовления нарежьте трубки на требуемую длину. Далее, используя угловые переходы, проведите их спайку в форме конструкции змеевика. Дальше, чтобы коллектор можно было подключить к системе водоснабжения, на края змеевика напаивайте сантехнические переходы размерами ¾. Существует несколько вариантов формы и конструкции змеевика, например, можно паять трубки в форме «лесенки» (если вы собрались реализовать такой вариант, тогда покупайте не угловые переходы, вам понадобятся тройники).

Сборка солнечного коллектора

Потом на заранее подготовленный лист металла вы наносите селективное покрытие черной матовой краской, сделать это желательно не меньше чем в пару слоев. Дождитесь, пока воздушный поток высушит краску, и начинайте пайку змеевика (с неокрашенной стороны). Вся конструкция змеевика должна быть припаяна по всей длине трубок, сделав это, вы гарантируете максимально эффективный теплообмен и как следствие – максимальную передачу тепла в систему водоснабжения. Если сделаете все правильно, собранный вами солнечный коллектор заработает так, как и было задумано.

Изготовление самодельного солнечного коллектора

Если вы заинтересовались вопросом, как сделать солнечный коллектор, рассмотрим основные этапы изготовления плоских конструкций:

  • Для начала нужно рассчитать габариты будущего обогревателя, исходя из площади отапливаемого помещения. Они также будут зависеть от уровня активности солнца в конкретном регионе, расположения дома, местности, используемых материалов и других факторов. Но отправная точка — все-таки площадь поверхности, на которой он будет установлен.
  • Продумать, из чего будет изготовлен абсорбер (приемник). Для этих целей можно использовать медные и алюминиевые трубки, стальные плоские батареи, свернутый резиновый шланг и др.
  • Приемник должен быть окрашен в черный цвет.
  • Затем нужно изготовить корпус коллектора, для этого подойдут различные материалы. Наиболее распространенный — древесина, можно использовать стекло. Если есть старые окна с остеклением — идеальный вариант.
  • Между днищем корпуса и абсорбером нужно проложить теплоизоляционный материал (минеральную вату или пенопласт), который будет препятствовать потерям тепла.
  • Всю площадь нагревателя закрыть металлическим листом (из алюминия или тонкой стали), который будет усиливать эффект.
  • Сверху уложить трубы змеевика, прикрепить к металлическому листу при помощи строительных скоб или другими способами, концы змеевика вывести наружу.
  • Сверху тепловые солнечные коллекторы накрывают светопропускающим материалом, чаще всего стеклом. Можно использовать прозрачный поликарбонат, который более практичен: стоек к механическим ударам, неприхотлив в уходе.
  • Бак для воды нужно покрыть изолирующим материалом или покрасить черной краской, чтобы замедлить процесс остывания воды.
  • Смонтировать нагревательный элемент на месте и подключить при помощи труб к накопительному баку с водой.
  • Провести пусковые работы, проверить разводку по всей длине на наличие течи из-за некачественных соединений.

Схема размеров и расположения солнечного воздушного коллектора

Какими бывают солнечные коллекторы, собранные самостоятельно?

Прежде чем приступить к самостоятельному изготовлению гелиоустановки, потребуется заранее подготовить некоторые материалы. Список их в зависимости от выбранного вида и типа может отличаться, но в любом случае потребуются:

Самым главным элементом солнечного коллектора является теплоприемник, или абсорбер, который при самостоятельном изготовлении установки может иметь самый разнообразный, в некоторых случаях даже экзотический внешний вид:

  1. самый простой и доступный вариант — использовать для него змеевик вышедшего из строя холодильника;
  2. коллектор можно изготовить и из обычного полипропиленового шланга, но такой вариант более подходящим является в условиях дачи, так как вполне способен обеспечить горячей водой в летнее время.

Но изготовление солнечного коллектора из подручных средств, среди которых можно назвать и пластиковые бутылки, способно лишь в некоторой степени решить проблему с производством горячей воды.

Для того чтобы гелиоустановка могла быть использована в качестве альтернативного источника ГВС дома или отопления, ее конструкция, хоть и не отличающаяся особой сложностью, требует большего внимания и, главное, трудозатрат при изготовлении.

Порядок изготовления солнечного коллектора

После подготовки верхней трубы и присоединения к ней вертикальных труб можно приступать к подготовке пластиковых бутылок. В представленной модели солнечного коллектора имеется 4 вертикальных трубы длиной 105 см, на такой длине трубы можно разместить 5 пластиковых бутылок. То есть для сборки коллектора потребуется 20 пластиковых идентичных бутылок.

С каждой бутылки нужно удалить дно. Для этого следует изготовить простой шаблон из свернутого в трубку отрезка картона длиной 30 см. Пользуясь шаблоном и канцелярским ножом, удаляем дно на бутылках. После подготовки бутылок можно приступать к изготовлению абсорбера, который будет поглощать солнечную энергию.


Использование простого шаблона из картона дает возможность быстро провести резку и получить бутылки одинакового размера

В роли абсорбера используем использованные тетрапаки из-под сока или молока. Их необходимо разрезать, тщательно вымыть и просушить. Для улучшения их поглотительной способности следует нанести черную матовую краску. Проще всего это сделать, используя краску из баллончика путем аэрозольного распыления.


Последовательное нанизывание пластиковых бутылок позволяет легко размещать в них сложенные тетрапаки

После подготовки бутылок и тетрапаков можно приступать к сборке гелиоприбора. Сначала на вертикальную трубку нужно нанизать пластиковую бутылку горлышком вперед и вставить в нее тетрапак. Подобным образом нанизываются все бутылки на вертикальные трубки, которые затем необходимо соединить с тройниками и уголками нижней трубы, аналогичной верхней.

Для придания жесткости изготовленному солнечному коллектору необходимо изготовить для него опору.

Обычный деревянный щит придает жесткость конструкции и позволяет легко перемещать солнечный коллектор к месту его эксплуатации

Можно как в первом случае поместить коллектор в деревянный короб, но утеплять его уже нет необходимости. Так как каждая из пластиковых бутылок представляет собой своего рода небольшой утепленный резервуар, который, разогреваясь изнутри, передает тепло воде, циркулирующей по трубкам.

Преимущества и недостатки солнечных коллекторов

Основные преимущества солнечных водонагревателей:

  • использование неиссякаемого и абсолютно бесплатного источника энергии;
  • уменьшается расход традиционных источников энергии — газа, нефти, угля;
  • возможность работы круглый год;
  • можно легко уменьшать или наращивать тепло, убирая/дополняя количество секций;
  • изменение цен на энергоносители не оказывают влияние на функционирование гелиоустановок;
  • надежная работа, удобная эксплуатация на протяжении длительного времени.

Главные недостатки:

  • стоимость собственно солнечного коллектора и его установки вместе с обвязкой со всеми дополняющими элементами обойдется в немаленькую сумму — это достаточно дорогое удовольствие:
  • обеспечить эффективную автономную работу солнечного коллектора удается далеко не всегда из-за непостоянного присутствия солнца на небосклоне, поэтому применение одного лишь коллектора без дополнительных источников энергии, не обеспечивает потребностей человека в тепловой энергии.

Особенности эксплуатации солнечного коллектора из ПНД

С помощью нескольких секций гелиоколлектора можно быстро нагреть воду в бассейне среднего размера. Конструкции из ПНД не только проще в изготовлении. Их обслуживание также не вызывает особых трудностей. Достаточно не допускать перегрева элементов в жаркие дни, защищать компоненты модуля от механических повреждений, своевременно подкрашивать детали из древесины, периодически удалять загрязнения с поверхности труб. При соблюдении этих нехитрых правил солнечный коллектор запросто прослужит 20 лет и больше.

Эффективность работы системы зависит от многих факторов. Значение имеют интенсивность солнечного излучения, температура окружающей среды, направление и сила ветра, количество модулей. Чтобы повысить автономность установки, вместе с ней можно использовать насос на солнечных батареях. Если подготовить агрегат нужной мощности, гелиоколлектор сможет функционировать без подключения к центральной электросети.

Устройство

Трубки водонагревателя

Солнечный водонагреватель с вакуумным коллектором, наиболее эффективный, хотя и самый дорогой, состоит из двух основных элементов:

  • наружного блока — солнечных вакуумных коллекторов;
  • внутреннего блока — резервуара-теплообменника.

Наружный блок состоит из вакуумных трубок, с нанесенным с внутренней стороны селективным покрытием в несколько слоев и отражающего слоя.
Данное покрытие имеет самое важное значение в работе солнечных коллекторов.
Эффективность селективного покрытия измеряется коэффициентом поглощения (α) солнечной энергии, относительной излучающей способностью (ε) длинноволновой тепловой радиации и отношением поглощательной способности к излучательной (α/ε).
Основные виды селективных покрытий, используемых для вакуумных коллекторов: Al-N-Al, Al-N/SS/CU

Солнечный вакуумный коллектор обеспечивает сбор солнечного излучения в любую погоду, ослабляя зависимость от внешней температуры. Коэффициент поглощения энергии коллекторов достигает 98 %, но из-за потерь, связанных с отражением света стеклянными трубками и их неполной светопроницаемостью, он ниже.

КПД солнечных коллекторов в первом приближении может быть рассчитан по следующей формуле:

η=η−k⋅ΔTE{\displaystyle \eta ={\eta }_{0}-{\frac {k\cdot \Delta T}{E}}},

где η{\displaystyle \eta } — расчётное значение КПД, η{\displaystyle {\eta }_{0}} — номинальный (оптический) КПД установки при нормальных условиях, k1{\displaystyle {k}_{1}} — коэффициент, зависящий от типа и теплоизоляции коллектора, ΔT{\displaystyle \Delta T} — разность температур теплоносителя и окружающего воздуха(гр. С), E — инсоляция (Вт/кв.м.).

Данные для некоторых типов коллекторов приведены ниже.

Тип коллектораНоминальный КПД η{\displaystyle {\eta }_{0}}Коэффициент k1{\displaystyle {k}_{1}}
Плоский солнечный коллектор72-753-5
Вакуумный солнечный коллектор с тепловыми трубками60-650,7-1,1
Пластиковый солнечный коллектор50-60до 80

Солнечные коллекторы преобразуют прямые и рассеянные солнечные лучи в тепло. Инфракрасное излучение, которое проходит сквозь облака, также поглощается и преобразуется в тепло.

Резервуар-теплообменник представляет собой систему преобразования, поддержания и сохранения тепла, полученного от энергии солнца, а также и от других источников энергии (например, традиционный отопитель, работающий на электричестве, газе или дизтопливе), которые страхуют систему при недостаточном количестве солнечной энергии. Нагретая вода поступает из теплообменника внутреннего блока в радиаторы системы отопления, а вода из резервуара используется для горячего водоснабжения.

Подогреватель газовый или электрический должен ставиться не параллельно солнечному нагревателю (в этом случае он будет греть холодную воду), а обязательно последовательно, после солнечного нагревателя. Тогда его вклад в нагрев будет минимальным, поскольку он будет только догревать воду, уже нагретую солнцем.

Почему стоит использовать ПНД трубы для гелиоколлектора

Полиэтиленовые трубы низкого давления чаще всего выпускаются черного цвета, поэтому не нуждаются в покраске. Это оптимальный оттенок, который позволяет изделиям поглощать максимальное количество тепла и передавать его циркулирующей жидкости.

К преимуществам солнечных коллекторов из ПНД труб стоит отнести:

  • высокую устойчивость к изнашиванию;
  • ударопрочность, стойкость к образованию трещин и иных механических дефектов;
  • длительный срок эксплуатации (не меньше 50 лет);
  • возможность применения в диапазоне температур от -60 °C до +60 °C;
  • устойчивость к воздействию агрессивных химических сред;
  • безвредность для окружающей среды;
  • малый вес;
  • удобство в работе.

Изделия весят в 5-7 раз меньше в сравнении с аналогичной продукцией, изготовленной из металла. Благодаря этому упрощается монтаж конструкции. Чаще всего они имеют большую длину, что позволяет снизить количество соединительных стыков или вовсе обойтись без них. Трубы из полиэтилена низкого давления имеют гладкую внутреннюю поверхность, что гарантирует максимальную пропускную способность трубопровода.

Преимущества и недостатки

У любых типов установок имеются свои положительные и отрицательные характеристики. Для гелиоколлекторов тоже есть свои показатели.

Плюсы:

  1. Система солнечного обогрева позволяет экономить энергию на получение горячей воды.
  2. Часть затрат на отопление в зимний период может быть снижена путем использования солнечной радиации.

Минусы:

  1. Потребуется изготовление совершенно новой системы теплообеспечения, которую необходимо вмонтировать в традиционные отопительную установку и устройства получения горячей воды.
  2. Солнечные системы не могут гарантировать пиковые заморозки. Здесь понадобится применять устройства, сжигающие топливо или электрические установки для обогрева помещений.

Интересно почитать

Выводы и полезное видео по теме

Процесс изготовления элементарного солнечного коллектора:

Как собрать и ввести в эксплуатацию гелиосистему:

Естественно, самостоятельно сделанный солнечный коллектор не сможет конкурировать с промышленными моделями. Используя подручные материалы, довольно сложно добиться высокого КПД, которым обладают промышленные образцы. Но и финансовые затраты будут гораздо меньше по сравнению с приобретением готовых установок.

Тем не менее, самодельная солнечная система отопления существенно повысит уровень комфорта и сократит расходы на энергию, которая вырабатывается традиционными источниками.

Имеете опыт в сооружении солнечного коллектора? Или остались вопросы по изложенному материалу? Пожалуйста, поделитесь информацией с нашими читателями. Оставлять можно в форме, расположенной ниже.

Поделитесь в социальных сетях:FacebookXВКонтактеredditWhatsApp
Напишите комментарий
