Устройство вакуумного солнечного коллектора с трубками

Вводное видео об устройстве водонагревателя

Еще один вид водяных солнечных нагревателей изготавливается с применением современных технологий и передовых технических решений, а потому относится к высокой ценовой категории. Таких решений в коллекторе реализовано два:

  • тепловая изоляция с помощью вакуума;
  • использование энергии парообразования и конденсации вещества, кипящего при низкой температуре.

Благодаря своему устройству вакуумные нагреватели не боятся низких температур и сохраняют свою работоспособность даже на морозе, а потому могут применяться в северных регионах. Интенсивность нагрева воды в этом случае ниже, чем летом, так как зимой на землю поступает меньше тепла от солнца, часто мешает облачность. Понятно, что изготовить стеклянную колбу с откачанным воздухом в домашних условиях просто нереально.

Читать далее: Копка колодцев как выкопать колодец рытье колодца на даче своими руками

Условно данные системы можно классифицировать на два вида:

  • жидкостные (о которых мы говорим в данном материале);
  • воздушные солнечные коллекторы, в которых используется не жидкость, а нагретый воздух.

Также они разделяются по КПД, ведь обеспечивают различную теплоотдачу. Это зависит от материалов, используемых для изготовления батареи, ее площади. Оптимальным местом расположения абсорбера является крыша:

  • попадает максимальное количество солнечного света,
  • имеет большую площадь,
  • установленная на крыше батарея не занимает полезное пространство, никому не мешает.

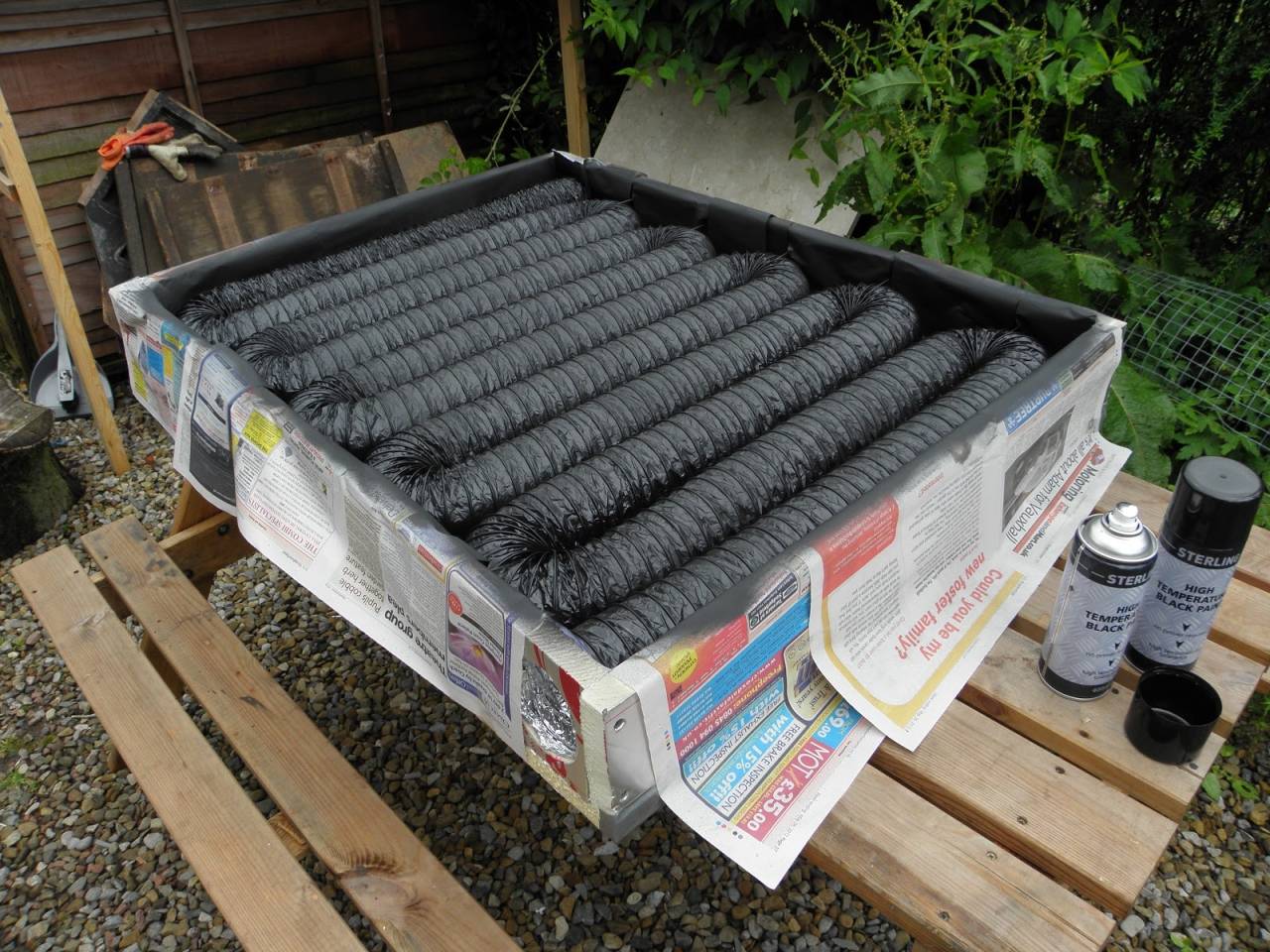

Воздушный солнечный коллектор Конструкция солнечного коллектора может быть нескольких видов, основные:

  • вакуумный отопительный коллектор, имеющий самую сложную конструкцию. Вакуумные солнечные коллекторы отлично подходят для обогрева помещений, нагрева воды в любое время года, они полностью обеспечат небольшой дом, коттедж;
  • плоский солнечный коллектор может быть жидкостным и вакуумным. Это наиболее распространенный тип поскольку достаточно прост в монтаже, при этом эффективен, может обеспечивать дом необходимым количеством тепла для обогрева помещений, водой для хозяйственных нужд;
  • термосифонный — в качестве абсорбера используются стеклянные или металлические трубки;
  • трубчатый — самый простой тип, изготовить который можно для дачи, достаточно примитивный, не подходит для использования в зимнее время.

Плоский коллектор

Это наиболее распространенный вид коллектора, который можно изготовить самостоятельно. Хорошо подходит для использования в теплое время года для подогрева воды, зимой коэффициент полезного действия снижается.

Особенность конструкции состоит в следующем:

  • корпус имеет плоскую прямоугольную или квадратную форму, выполнен из металла или другого материала, имеющего высокий показатель теплопроводности, покрыт черной краской;
  • внутри располагают пластину, в которой уложен змеевик из медной трубки небольшого сечения;
  • по трубкам циркулирует теплоноситель: вода, пропилен-гликоль, антифриз, другие подходящие жидкости;
  • также внутри корпуса укладывают теплоизоляционный материал, который минимизирует потери тепла;
  • собирая коллектор такого типа, нужно запастись листом поликарбоната или стекла, который будет служить крышкой и выполнять две функции: препятствовать проникновению мусора, осадков, усиливать подогрев.

Составная часть плоского солнечного коллектора

Вакуумный коллектор

Особенности конструкции:

  • минимизировать потери позволяют трубки, которые помещаются в колбах с выкачанным воздухом;
  • сверху трубки покрыты абсорбционным материалом, поглощающим световую энергию, внутри — наполнены антифризом (хладагентом);
  • концы трубок соединены с трубой, по которой проходит теплоноситель;
  • при нагреве антифриз закипает, преобразуется в пар, который, в свою очередь, поднимается вверх и нагревает теплоноситель;
  • у данной конструкции есть недостаток: если хоть одна трубка выйдет из строя, ремонт становится довольно проблематичным, так как они соединены последовательно. Придется производить замену всех «внутренностей».

Воздушная солнечная система из вакуумных трубокТакой воздушный солнечный коллектор для отопления будет более эффективен и пригоден для того, чтобы поддерживать температуру в системе в любой сезон. Хотя в холодное время КПД работающего коллектора может незначительно снижаться из-за короткого светового дня и малой световой активности.

Совет по уходу! Обратите внимание на внутреннюю поверхность накопительного бака для воды, она со временем покрывается накипью, нужна очистка. Периодичность зависит от качества воды в местности

Принцип работы и конструкционные особенности

Современные гелиосистемы – один из видов альтернативных источников получения тепла. Они применяются в качестве вспомогательного отопительного оборудования, перерабатывающего солнечное излучение в полезную владельцам дома энергию.

Они способны полностью обеспечить горячее водоснабжение и отопление в холодное время года только в южных регионах. И то, если занимают достаточно большую площадь и установлены на открытых, не затененных деревьями площадках.

Несмотря на большое количество разновидностей, принцип работы у них одинаковый. Любая гелиосистема представляет собой контур с последовательным расположением приборов, и поставляющих тепловую энергию, и передающих ее потребителю.

Основными рабочими элементами являются солнечные батареи на фотоэлементах или солнечные коллекторы.  Технология сборки солнечного генератора на фотопластинах несколько сложнее, чем трубчатого коллектора.

В этой статье мы рассмотрим второй вариант – коллекторную гелиосистему.

Солнечные коллекторы пока служат вспомогательными поставщиками энергии. Полностью переключать отопление дома на гелиосистему опасно из-за невозможности прогнозировать четкое количество солнечных дней

Коллекторы представляют собой систему трубок, соединенных последовательно с выходной и входной магистралью или выложенных в виде змеевика. По трубкам циркулирует техническая вода, воздушный поток или смесь воды с какой-либо незамерзающей жидкостью.

Циркуляцию стимулируют физические явления: испарение, изменение давления и плотности от перехода из одного агрегатного состояния в другое и др.

Принцип действия солнечных коллекторов основан на получении и накапливании солнечной энергии, сообщаемой теплоносителю (+)

Сбор и аккумуляция солнечной энергии производится абсорберами. Это либо сплошная металлическая пластина с зачерненной наружной поверхностью, либо система отдельных пластин, присоединенных к трубкам.

Для изготовления верхней части корпуса, крышки, используются материалы с высокой способностью к пропусканию светового потока. Это может быть оргстекло, подобные полимерные материалы, закаленные виды традиционного стекла.

Для того чтобы исключить потери энергии с тыльной стороны прибора в короб укладывается теплоизоляция

Надо сказать, что полимерные материалы довольно плохо переносят влияние ультрафиолетовых лучей. Все виды пластика имеют достаточно высокий коэффициент теплового расширения, что часто приводит к разгерметизации корпуса. Поэтому использование подобных материалов для изготовления корпуса коллектора стоит ограничить.

Вода в качестве теплоносителя может применяться только в системах, предназначенных для поставки дополнительного тепла в осенне/весенний период. Если планируется круглогодичное использование гелиосистемы перед первым похолоданием техническую воду меняют на смесь ее с антифризом.

В воздушных гелиосистемах в качестве теплоносителя используется воздух. Каналы для его движения можно сделать из обычного профлиста (+)

Если солнечный коллектор устанавливается для обогрева небольшого строения, не имеющего связи с автономным отоплением коттеджа или с централизованными сетями, сооружается простейшая одноконтурная система с нагревательным прибором в начале ее.

В цепочку не включают циркуляционные насосы и нагревательные устройства. Схема предельно проста, но работать она может лишь солнечным летом.

При включении коллектора в двухконтурное техническое сооружение все гораздо сложнее, но и диапазон пригодных для применения дней существенно увеличен. Коллектор обрабатывает только один контур. Преобладающая нагрузка возлагается на основной отопительный агрегат, работающий на электроэнергии или любом виде топлива.

Для изготовления солнечного коллектора можно воспользоваться готовой схемой, можно построить собственную пилотную модель и опробовать ее на практике (+)

Несмотря на прямую зависимость производительности солнечных приборов от количества солнечных дней, они востребованы, и спрос на солнечные устройства стабильно повышается. Популярны они среди народных умельцев, стремящихся направить все виды природной энергии в полезное русло.

Как устроен коллектор вакуумного типа?

Современные вакуумные приборы, обеспечивающие помещения теплом и горячей водой за счет солнечной энергии, технологически несколько разнятся и подразделяются на такие виды, как:

  • трубчатый без стеклянного защитного покрытия;
  • модуль с редуцированной конверсией;
  • стандартный плоский вариант;
  • устройство с прозрачной теплоизоляцией;
  • воздушный агрегат;
  • плоский вакуумный коллектор.


Вакуумный солнечный коллектор способен обеспечить горячее водоснабжение и отопление в любое время года, и при любой погоде

Все они имеют общее конструктивное сходство, так состоят из:

  • внешней прозрачной трубы, откуда полностью выкачан воздух;
  • нагреваемого патрубка, расположенного в большой трубе, где перемещается жидкий или газообразный теплоноситель;
  • одного или двух сборных распределителей, к которым присоединяются трубы большего калибра и входит циркуляционный контур тонких, размещенных внутри, трубок.

Целиком конструкция чем-то напоминает термос с прозрачными стенками, в котором выдержан беспрецедентно высокий уровень тепловой изоляции. Благодаря этой особенности корпус внутренней трубки приобретает способность качественно прогреваться и полноценно отдавать энергетический ресурс циркулирующему внутри теплоносителю.

Плоский вакуумный солнечный коллектор.

В плоских солнечных коллекторах проблематично добиться герметичности для удержания вакуума из-за большого объема и конструкции корпуса. Так же существует проблема прогиба стекла. Для решения проблемы используют дополнительные опорные стойки, которые приводят к нежелательному частичному затенению.

Плоский вакуумный солнечный коллектор

Трубчатая форма в виде колбы оптимальна для создания и удержания вакуума. Именно поэтому наибольшее распространение в бытовом секторе получили именно вакуумные трубчатые солнечные коллекторы. Поэтому в данной статье речь пойдет о них.

Что такое коллектор и назначение солнечных коллекторов

Под солнечным коллектором понимают устройство, которое собирает энергию излучения, а затем перемещает накопленную теплоту потребителям. На практике используют еще один термин – гелиоколлектор.

По назначению солнечные установки (гелиоустановки) использования подразделяют:

  • гелиоконцентраторы – устройства, собирающие солнечную энергию в узкий поток. Их используют для плавки металла. В институте НПО «Физика-Солнце» (г. Ташкент) были разработаны и изготовлены плавильные печи, в которых достигнуты температуры более 5000…5500 °С;
  • солнечные батареи – устройства для преобразования излучения от Солнца в электрическую энергию;
  • гелиоопреснительные установки – машины, предназначенные для получения пресной воды из воды с высоким содержанием минеральных солей;
  • гелиосушильные установки – тепловые устройства, в которых осуществляется удаление влаги из овощей и фруктов с использованием энергии Солнца;
  • гелионагреватели (воздушный солнечный коллектор) – установки для передачи теплового потока от инфракрасного излучения к теплоносителям.

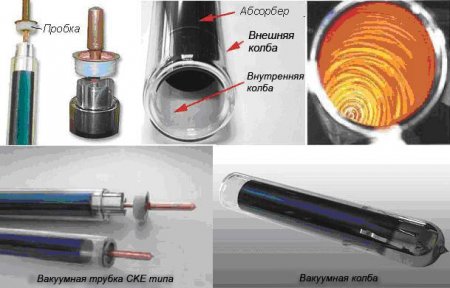

Принцип работы вакуумной трубки типа СКЕ.

Ключевым моментом работы солнечной системы является стеклянная вакуумная трубка. Каждая вакуумная трубка состоит из двух стеклянных колб.

Внешняя колба выполнена из чрезвычайно крепкого боросиликатного стекла которое выдерживает удары града который падает со скоростью 18 м/с и имеет до 35 мм диаметре.

Внутренняя колба также выполнена из боросиликатного стекла и покрытая специальным трехуровневым покрытием с постепенным изменением поглощающих слоев ALN/AIN-SS/CU. За счет применения новых технологий достигается высокий коэффициент поглощения и низкая отбивающая способность, что позволяет достичь +380°С в середине трубки при прямом солнце, без вреда самому изделию.

Между двумя стеклянными колбами выкачивается воздух, чтобы создать вакуум, который препятствует обратной теплопроводности и конвекционным потерям тепла. В середине стеклянной колбы расположена герметическая тепловая трубка (HEAT PIPE), изготовленная из чистой красной меди в середине которой находится легкокипящая и испаряющаяся жидкость, которая выполняет функцию передачи тепла теплоносителю. Ниже на рисунке показан принцип работы вакуумной трубки.

Основная интенсивность солнечного излучения в наземных условиях находится в спектральном интервале 0.28 мкм – 3 мкм. Боросиликатное стекло пропускает волны солнечной радиации в диапазоне 0,4 мкм — 2,7 мкм. Проникая сквозь внешнюю прозрачную колбу, энергия задерживается на второй колбе, на которую нанесен высокоселективный непрозрачный слой абсорбера.

В результате поглощения света абсорбером и последующего его излучения длина волны увеличивается до 11 мкм. Стекло является непроницаемым барьером для электромагнитной волны такой длины. Солнечная энергия, попадая на абсорбер, находится в ловушке. Поглощая солнечное излучение, абсорбер даже без внешней колбы может нагреться до температуру +80°С. Нагретый до такой температуры абсорбер излучает тепловую энергию, которая, проникая сквозь тело второй колбы, передается на HEAT PIPE. За счет возникновения парникового эффекта, который базируется на накопленные энергии под стеклом, в середине второй колбы температура поднимается до +180°С. Это тепло нагревает легкокипящую и испаряющуюся жидкость, которая при +25°С — +30°С, превращаясь в пар, поднимаясь, переносит тепло в рабочую часть HEAT PIPE, где и происходит теплообмен с теплоносителем. Отдача тепла вынуждает пар конденсироваться и течь в нижнюю часть HEAT PIPE, и цикл повторяется опять.

Высокий коэффициент передачи тепла легко кипящей и испаряющейся жидкостью, незначительное её количество и относительно не большие размеры HEAT PIPE дают эффективную термическую теплопроводность. HEAT PIPE работает как термический диод. Теплопроводность очень высока в одном направлении (вверх) и низкая в обратном (вниз).

Для того, чтобы поддерживать вакуум между двумя стеклянными колбами на нижнюю внутреннюю часть колбы наносят слой бария. Он активно поглощает CO, CO, N, O, HO и H во время хранения и работы трубки. Слой бария также обеспечивает явное визуальное указание вакуумного статуса. Белый цвет означает, что нарушены условия вакуума.

Идеальная комбинация вакуумной и тепловой медной трубок дают нам следующие преимущества перед плоскими коллекторами:

Высокая тепловая эффективность. благодаря современным методам передачи тепла, высококачественное поглощающее покрытие.

Широкий спектр работы: благодаря малой тепловой емкости она способна работать при высокой облачности (в инфракрасном диапазоне лучей которые проходят сквозь тучи).

Каждая трубка работает не зависимо одна от другой. Так как антифриз не затекает в середину трубки, а его доступ ограничивается теплообменником, то в случае физического повреждения коллектор продолжает работать.

Меньший вес коллектора при лучшей эффективности работы самого коллектора.

Лучшая эффективность работы зимой благодаря вакууму. Трубка выдерживает морозы в -50°С.

Самостоятельная сборка

В начале создания вакуумного коллектора необходимо собрать раму. Желательно ставить ее сразу там, где будет находиться будущий обогревательный комплекс. Размеры рамы зависят от запланированных характеристик будущей системы и собираемой модели. Как правило, подробные указания прописаны в прилагаемой к комплектующим инструкции.

Пример проекта для сборки:

Собирая раму на крыше, в местах прилегания ее дополнительно укрепляют герметиком. Это необходимо для защиты от попадания воды через монтажные отверстия. Далее на место ставят бак накопителя и прикрепляют к раме.

Далее монтируется воздухоотвод, ТЭН и датчик температуры (если есть). Все узлы устанавливаются на смягчающие прокладки (должны быть в комплекте). После этого к системе необходимо подвести водные коммуникации здания — для этого обычно используют фитинги и трубы из полипропилена, такая арматура достаточно вынослива, долговечна и легко меняется при выходе из строя. Трубы должны выдерживать температуру до 95 градусов.

Когда водопровод подключен, в накопительный бак заливают воду и несколько часов проверяют герметичность комплекса. При нахождении утечек их следует немедленно устранить. Финальный этап — монтаж нагревающих модулей. В вакуумную стеклянную колбу помещают медную трубку, снизу конструкция фиксируется чашкой и резиновым пыльником. В латунный конденсатор до упора задвигают наконечник медной трубки, затем фиксирующий механизм защелкивается на кронштейне.

Установка остальных трубок выполняется по тому же принципу.

После этого к системе подсоединяется монтажный блок (если предусмотрен). На него заводится электропитание от сети 220 В. Также подключаются вспомогательные модули — температурный датчик, отвод воздуха и ТЭН. На финальном этапе монтируется управляющий контроллер комплекса (также если предусмотрен). В него вносятся необходимые настройки, после чего новая система обогрева запускается в работу в обычном режиме.

Все основные детали можно собрать самостоятельно. Но при отсутствии опыта слесарно-монтажных работ лучше обратиться к заводским комплектующим, поскольку собранный «с нуля» комплекс может содержать существенные огрехи и не давать требуемой эффективности. На рынке Москвы готовый комплект подключаемого к холодному водопроводу нагревателя на 30 вакуумных трубок с баком объемом в 260 литров стоит около 90 тысяч рублей.

Где лучше размещать

Для эффективной и полноценной работы вакуумный солнечный коллектор должен быть правильно размещен и сориентирован по сторонам света. В северных широтах желательно ставить устройство на солнечной стороне земельного участка или в южной части крыши. Если сориентировать точно на юг возможности нет, следует выбрать максимально освещенную позицию в направлении запада или востока.

Виды солнечных коллекторов

Стандартное устройство имеет вид металлической пластины, которая помещена в пластмассовый или стеклянный корпус. Поверхность этой пластины аккумулирует солнечную энергию, задерживает тепло и передаёт его для различных бытовых нужд: отопление, подогрев воды и т.д. Интегрированные коллекторы бывают нескольких видов.

Накопительные

Накопительные коллекторы ещё называют термосифонными. Такой солнечный коллектор своими руками без насоса получается наиболее выгодным. Его возможности позволяют не только подогревать воду, но и поддерживать температуру на необходимом уровне некоторое время.

Такой солнечный коллектор для отопления состоит из нескольких баков, наполненных водой, которые находятся в теплоизоляционном ящике. Баки накрыты стеклянной крышкой, через которую пробиваются солнечные лучи и подогревают воду. Этот вариант наиболее экономичен, прост в эксплуатации и в обслуживании, но его эффективность в зимнее время практически равна нулю.

Плоские

Ппредставляет собой большую металлическую пластину – абсорбер, который находится внутри алюминиевого корпуса со стеклянной крышкой. Плоский солнечный коллектор своими руками будет более эффективен при использовании именно крышки из стекла. Поглощает солнечную энергию через градостойкое стекло, которое хорошо пропускает свет и практически его не отражает.

Внутри ящика присутствует термоизоляция, что позволяет значительно снизить теплопотери. Сама пластина имеет низкий КПД, поэтому она покрыта аморфным полупроводником, который значительно увеличивает показатель аккумуляции тепловой энергии.

При изготовлении солнечного коллектора для бассейна своими руками, часто отдают предпочтение именно плоскому интегрированному устройству. Впрочем, он не хуже справляется и с другими задачами, такими как: подогрев воды для домашних нужд и отопление помещения. Плоский – самый широко используемый вариант. Абсорбер для солнечного коллектора своими руками предпочтительно делать из меди.

Жидкостные

Из названия понятно, что главным теплоносителем в них выступает именно жидкость. Водяной солнечный коллектор своими руками делается по следующей схеме. Через поглощающую солнечную энергию металлическую пластину, тепло передаётся по прикрепленным к ней трубам в бак с водой или незамерзающей жидкостью или прямо к потребителю.

К пластине подходят две трубы. Через одну из них подаётся холодная вода из бака, а через вторую в бак поступает уже подогретая жидкость. У труб обязательно должны присутствовать отверстия входа и выхода. Такую схему подогрева называют замкнутой.

Когда же подогретая вода напрямую подаётся для удовлетворения нужд пользователя – такую систему называют разомкнутой.

Неостекленные чаще применяются для нагрева воды в бассейне, поэтому сборка таких тепловых солнечных коллекторов своими руками не требует закупки дорогих материалов – сгодится резина и пластмасса. У остекленных КПД выше, поэтому они способны отапливать дом и обеспечивать потребителя горячей водой.

Воздушные

Воздушные устройства экономичнее вышеперечисленных аналогов, использующих воду в качестве теплоносителя. Воздух не замерзает, не подтекает и не кипит как вода. Если в такой системе происходит утечка, она не приносит столько проблем, однако определить где она произошла довольно сложно.

Самостоятельное изготовление не обходится потребителю дорого. Солнцеприемная панель, которая накрывается стеклом, нагревает воздух, который находится между ней и теплоизоляционной пластиной. Грубо говоря, это плоский коллектор, имеющий внутри пространство для воздуха. Внутрь поступает холодный воздух и под действием солнечной энергии подаётся потребителю тёплый.

Такие варианты долговечны и надёжны и обслуживать их проще, чем устройства, которые используют жидкость в качестве теплоносителя. Для поддержания нужной температуры воздуха в погребе или для отопления теплицы солнечным коллектором подойдёт как раз такой вариант.

Кухня в стиле бохо: вдохновение и аппетит

Как своими руками собрать агрегат?

Процесс сборки вакуумного коллектора начинают с изготовления рамы-подложки для рабочих элементов. Ее монтируют сразу в том месте, которое выделено под агрегат.

Размер и габариты рамы целиком и полностью зависят от модели, которую планируется сделать, и обычно прописываются в инструкции, находящейся среди сопроводительных документов к компонентам.

Места прилегания рамы к поверхности крыши дополнительно фиксирую герметиком, чтобы в будущем через отверстия в дом не попадала вода. Затем к месту монтажа доставляют накопительный бак и шурупами крепят его на верхней части рамы.

На следующем этапе собирают ТЭН, температурный датчик и автоматизированный воздухоотвод. Все вспомогательные узлы и сопутствующие детали ставят на идущие в комплекте смягчающие прокладки.  Для крепления температурного датчика используют торцевой ключ.

Далее обустраивают подвод водопроводных коммуникаций. Для этой цели берут трубы из любого материала, стойкого к низким температурным показателям и способного выдерживать до 95 градусов тепла.

Подключив водопровод, накопительный бак наполняют водой и тестируют на герметичность. Если в течение 3-4 часов где-то обнаружились утечки, их устраняют.

В конце устанавливают греющие элементы. Для этого медную трубку оборачивают алюминиевым листом и помещают в вакуумную трубку из стекла. Снизу на колбу одевают фиксирующую чашку и пыльник из прочной, гибкой резины.

Верхний медный наконечник трубки до упора вдвигают в латунный конденсатор. Вязкую термоконтактную смазку с труб не удаляют. Защелкивают фиксирующий механизм на кронштейне и по этому же принципу монтируют все оставшиеся стеклянные трубки.

На конструкцию ставят монтажный блок, подводят к нему электропитание в 220 вольт и присоединяют к системе три вспомогательных блока – ТЭН, воздухоотвод и температурный датчик.

Последним подключают контроллер, предназначенный для корректного управления комплексом. В меню контроллера вносят желаемые параметры работы и запускают систему в стандартном режиме.
