Система «теплые стены»: установка, особенности и недостатки

Критерии выбора теплого пола для стен

На что нужно обратить внимание, выбирая теплый пол на стену для установки:

• Обстановка в комнате. Практически все виды теплых полов чувствительны к перегреву, поэтому их не рекомендовано монтировать в помещениях с большим количеством мебели или техники, закрывающей стены.
• Высота стен. В зависимости от высоты стен выбирают тот вид обогревательного оборудования, который имеет наименьший вес. При высоких стенах устанавливать водяные трубы не рекомендуется, так как, кроме собственного веса, тяжесть добавляется еще и от бетонной стяжки, в которую устанавливается нагревательный элемент.
• Скорость монтажа, под которым подразумевается не только само крепление контура, но и проектировка, отделка, время на высыхание стяжки. Например, на установку стержневого пола уходит всего два часа, а вот включать его можно только после полного высыхания стяжки, которое займет до месяца. Оптимальным вариантом, в плане быстрой эксплуатации после монтажа, станет инфракрасный пленочный теплый пол.
• Чистовое покрытие стен. Выбирая обогрев для помещения, нужно учитывать, под какое покрытие он лучше подходит.
• Экономичность. Экономия бывает разная, в одних случаях она происходит в процессе эксплуатации изделия, а в других — при первоначальных вложениях.

Отделка системы обогрева на стене

Инфракрасная система отопления

Эта система среди потребителей пользуется большим успехом и считается самым прогрессивным методом обогрева помещения. Монтаж пленочных и стержневых матов отличается легкостью, простотой и высокой скоростью. Маты с прикрепленными к ним графитовым стержнями крепятся на стену так же, как и настенные системы, под каркасную обшивку или штукатурку. Но пленочные полотна крепятся намного легче, то есть они наклеиваются с помощью клея на поверхность стены, уже покрытую теплоизоляцией.

На инфракрасные пленочные покрытия нельзя наносить плиточный клей или штукатурку, а также использовать паро- или теплоизоляцию с алюминиевым покрытием. Такое настенное покрытие устанавливается только “сухим” методом. В остальном инфракрасное оборудование устанавливается на стены и подключается согласно прилагаемым к оборудованию инструкциям.

Советы по установке теплых стен:

1. При установке любой из систем, особенно инфракрасного обогрева, эффективно использование последней технологии оклейки теплых обоев на стены: под любой вид обоев готовится вспененная полиэтиленовая подложка. С помощью данного материала стала более продуктивной работа нагревательной системы.
2. При помощи одной петли обогрева можно вмонтировать в перегородку между двумя комнатами настенную отопительную систему, таким способом будут отапливаться сразу оба помещения.

Монтаж оборудования состоит из:

• труб из полиэтилена или металлопластика;
• циркуляционного насоса;
• термостата;
• коллекторного шкафа;
• температурного датчика;
• автоматики.

Монтаж водяного (как и инфракрасного или кабельного) обогревательного оборудования на стену может быть проведен “сухим” методом с использованием специального покрытия – фальш-панели. Или “мокрым” методом, который проводится непосредственно внутри штукатурных слоев. Какой конкретно метод установки оборудования использовать, зависит от предпочтений хозяев, а также состояния стен и материальных возможностей.

Преимущества панельных отопительных систем

Обогрев панельными устройствами владеет рядом преимуществ, среди которых возможно выделить следующие моменты:

• Тепла от устройств равномерно распределяется по всему пространству помещения.
• Экономия энергии, благодаря чему цена отопительного оборудования быстро окупается.
• Экономия пространства, поскольку нет необходимости проводить трубопровод и устанавливать радиаторы.
• Эстетичность – радиаторы, в большинстве случаев, портят внешний вид помещения, в то время, как панели не так заметны и смотрятся более привлекательно. Именно поэтому панельные устройства хорошо вписывается в любой дизайн интерьера.

• Предотвращают происхождение результата холодных стен, как при классических видах обогрева.
• Разрешают обеспечить локальный обогрев, к примеру, таковой «теплый коврик» возможно разместить около компьютерного стола.
• Электропанели для отопления несложно установить самостоятельно.

По этим обстоятельствам системы «теплый пол» и электрические панели отопления взяли широкое использование не только в квартирах и зданиях, но и офисных помещениях.

Вот, фактически, и все основные изюминки панельного отопления.

Особенности теплых стен

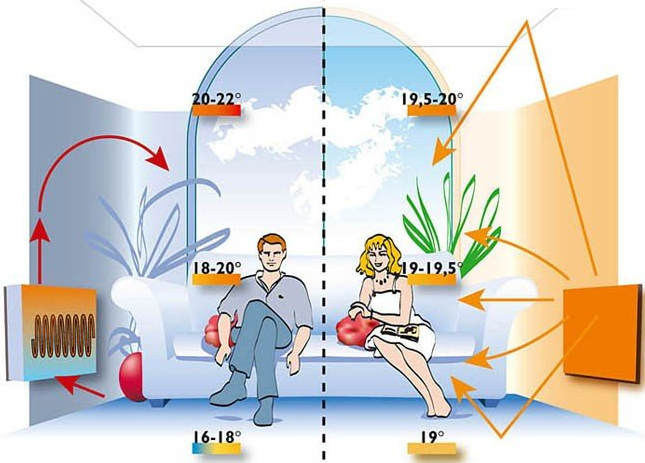

Боковое излучение тепла наиболее комфортно для людей.

Теплые стены бывают водяные и электрические. Для водяных используются трубы из металлопластика полиэтилена со степенью сшивки от 70%. Для электрического подогрева допускается использовать одножильный или двухжильный толстый кабель (5 мм) или тонкий кабель (2,5 мм), наклеенный на сетку из стекловолокна. Последний вид теплого пола выпускается в рулонах.

Теплые стены – это прекрасная альтернатива, когда невозможно сделать подогрев пола – в гаражах, мастерских, складах, маленьких спальнях с двуспальной кроватью, просто заставленных мебелью помещениях, прочее. Можно комбинировать эти две системы отопления. Особенности теплых стен:

• воздух не перегревается;
• можно сэкономить от 3 до 6% энергии;
• обогрев помещения происходит лучистым способом;
• нет конвекции – нет пыли.

Нельзя заставлять стены мебелью, чтобы максимально эффективно использовать тепловую энергию. Боковое излучение тепла наиболее комфортно для людей, к тому же нет сильных перепадов температуры снизу и сверху помещения.

Теплые стены как отопление более эффективны, чем теплый пол в помещениях с повышенной влажностью, так как не расходуется энергия на испарение воды. Например, в ванной комнате. Обогрев  может монтироваться как на наружные стены, так и на внутренние перегородки. Во втором случае один контур может обогревать сразу два помещения. Сделать водяные теплые стены своими руками сложнее, чем электрические. Но, несмотря на это, к монтажу электрического кабеля на стены под штукатурку практически никогда не прибегают, отдавая предпочтение водяной системе низкотемпературного отопления.

Нюансы отделки

Помните, что из-за встроенной системы отопления декоративные отделочные материалы. Нанесенные на стены, будут эксплуатироваться меньше. К примеру, обои на стене, в которой встроена электрическая система, могут отвалиться через несколько месяцев. А если отопление вмонтировано в стены ванной, необходимо особенно внимательно выбирать клеевой состав, чтобы после первого сезона плитка не посыпалась. Спокойствие в отношении отделки может всеять только гипсокартонный материал – с ним ничего не случается.

Итак, остается только решить, есть ли необходимость устраивать обогрев стен, и выбрать правильную систему.

Как делать теплотехнический расчет стен дома

Проведение данных подсчетов должно помочь узнать, одинаковы ли сооружения предъявляемым требования со стороны теплозащиты. Определяет качество создаваемых микроклиматических условий в помещение. Справляется ли система отопления с получением необходимого уровня теплового комфорта.

Чтобы добиться оптимальных условий должен быть создан балансирующий температурный режим между внутренними ограждающими конструкциями и помещением. Если он не воссоздан, то все тепло будет уходить в эти зоны, а до основной жилой части не дойдет.

В результате расчетов получают лучшие варианты для размеров стены, перекрытых по толщине, при этом вычисляются минимальный и максимальный показатель. В итоге соблюдения данных результатов, много лет помещение не будет перемерзать, а также перегреваться.

Чтобы добиться оптимальных условий должен быть создан балансирующий температурный режим между внутренними ограждающими конструкциями и помещением.

Основные параметры необходимые для выполнения расчетов

Теплопередача вычисляется с учетом целого ряда параметров, без которых получить правильные цифры не получится. То, какими они будут, определяет нижеописанные характеристики:

• Предназначение конструкции и ее вид;
• Ориентиры конструкционных ограждений по вертикали соответственно направлению по сторонам света;
• Географическое местоположение планируемого дома;
• Размеров сооружения, сколько этажей будет, общая площадь;
• Виды окон и дверей, которые будут установлены, также их размеры;
• Тип отопления и его технические особенности;
• Сколько людей постоянно будут проживать в данном здании;
• Из какого типа материала, выполненные вертикальные и горизонтальные конструкции, служащие ограждением;
• Вид перекрытие последнего этажа;
• Наличие или отсутствие горячего водоснабжения;
• Какой тип оборудования будет вентилировать дом.

Теплопередача вычисляется с учетом целого ряда параметров, без которых получить правильные цифры не получится.

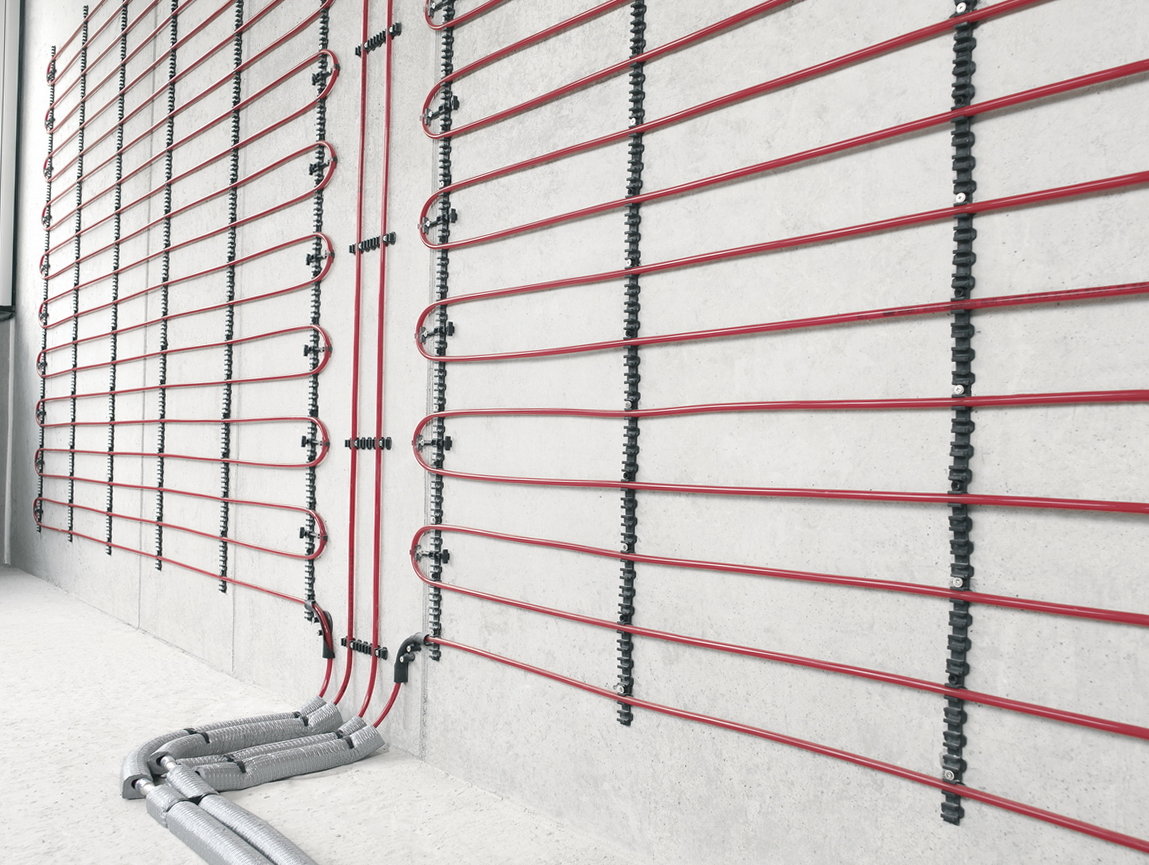

Конструктивные особенности системы водяных теплых стен

Если система теплых стен монтируется на наружную стену, то особое внимание нужно обратить на расчёт температурных режимов, а именно: где и какой толщины на стенах должен быть утеплитель ? При наружном утеплении стены точка промерзания смещается в толщу утеплителя, поэтому для таких стен могут применяться неморозостойкие материалы. Минус такого утепления: помимо энергозатрат на непосредственное отопление помещения энергии тратится на прогревание стены

Другой вариант — стена утеплена изнутри помещения. Тогда точка промерзания стены смещается тоже внутрь. Но уже не утеплителя, а самой стены. В таком случае нужно использовать морозостойкие стеновые материалы, иначе будет иметь место промерзание стены и появление конденсата (между стеной и утеплителем и в толще самой стены). Также имеет значение оперативное регулирование температуры теплоносителя.

Если стены вообще не утеплены, то ошибочный расчет или задержка в регулировании температуры могут привести к значительным теплопотерям через наружные стены. Большие теплопотери получаются из-за большой разницы температур внутреннего и наружного воздуха. И большие теплопотери, приводят к большому количеству конденсации влаги из пара, попадающего из помещения в наружную стену при диффузии (полагаю, понятно, что эта конденсация происходит внутри стены? То есть, в сильный мороз эта влага может замерзать, при замерзании вода расширяется – стена разрушается; оно вам надо?).

После расчета теплопритоков нужно учесть следующее: систему теплые стены можно делать на внутренних стенах, причём, с одной стороны:

Тепло при таком монтаже распределяется так, как показано на рисунке: 70% в ту комнату, где уложена труба, 30% — в смежную комнату (при отсутствии теплоизоляции между помещениями). Это можно учитывать при проектировании и расчетах.

Хоть конструктивно водяные теплые стены очень похожи на водяной теплый пол, однако ряд особенностей здесь есть и их нужно учесть при проектировании или монтаже. Так, скорость воды в трубах теплых стен не должна быть ниже 0.25 м/с (это рассчитывается в специальной программе, о чём поговорим в других материалах). Почему? При такой и больших скоростях происходит «вымывание» воздушных пробок. При слишком низкой скорости теплоносителя очень вероятно завоздушивание системы.

В системе теплого пола удаление воздуха из системы достигается весьма просто: ставим воздухоотводчик на коллекторе и – всё.

В теплых же стенах наивысшей точкой контура является верхняя петля, здесь и наиболее вероятно скопление воздуха. Так что воздухоотводчик на коллекторе ничего не даст, а ставиться это устройство на верхней петле, о чём подробно рассказно в статье про монтаж.

В теплых полах трубу можно укладывать двумя способами: улиткой и змейкой. Для водяных теплых стен улитка не подходит, т. к. в ней не будут вымываться воздушные пробки. Вывод однозначный: только змейка!

Вот, кажется, и вся теория про , а о практике – о монтаже — мы поговорим в разделе про монтаж.

теплые стены водяные

Как уже несколько раз говорилось, водяные теплые стены похожи на тёплый пол, только располагаются на вертикальной поверхности. Поэтому помещён в раздел про тёплые полы.

Есть ли смысл связываться с инфракрасными нагревателями

Поклонников и ярых критиков отопления жилых помещений с помощью установок инфракрасного излучения примерно одинаковое количество. Стоит признать, что, несмотря на яростную критику почитателей водяного отопления, идея использования электрических инфракрасных обогревателей становится все более популярной.

Излучающие электрические обогреватели имеют свои, достаточно интересные преимущества:

• Универсальность. Установить инфракрасный нагреватель можно на любой поверхности, под любым углом, без ограничений по высоте и способу креплений;
• Локальность обогрева. Инфракрасный излучатель позволяет организовать обогрев части помещения, даже если нет возможности ограничить потери теплого воздуха;
• Простота установки. Достаточно грамотно проложить электропроводку к местам установки обогревателей, подключить ввод в дом и счетчик, рассчитанный на повышенную мощность потребления электроэнергии;
• Малая инерция инфракрасных обогревателей. Обогрев помещения прекращается через 10 минут после выключения электронагревателя;
• Возможность плавной регулировки и точной дозировки подогрева помещения.

К сведению! Из-за очень небольшой тепловой инерции инфракрасных нагревателей температуру воздуха в помещении можно регулировать с точностью до полградуса, достаточно установить цифровые или даже механические термостаты.

Разумеется, подобные варианты удержания температуры воздуха в доме или квартире на заданном уровне можно реализовать и с помощью теплого пола или электрических конвекторов, но в обоих случаях хороших результатов можно достичь только при закрытых помещениях, когда нет сквозняков и проходных комнат.

Практика лишний раз доказывает, что применение излучающих устройств дает возможность отапливать помещение не менее эффективно, чем при использовании конвекторов или водяных и масляных радиаторов

В этом случае важно выбрать правильную схему и способ, как установить инфракрасный обогреватель

Обычные электрические водо-масляные калориферы и радиаторы, независимо от схемы установки, греют воздух методом конвекции:

• Большая часть теплоотдающей поверхности закрыта кожухом или экраном для улучшения, по замыслу разработчиков, притока воздуха к спиралям или трубчатым секциям;
• В отдельных конструкциях конвекционные электрические обогреватели просто неудачно копируют форму чугунных батарей центрального отопления;
• Такие конструкции обогревателей рассчитаны на установку в подоконные ниши, где теплый воздух смешивается с притоком холодного воздуха из вентиляционного клапана и хорошо растекается по всему помещению. Во всех остальных случаях эффективность и экономичность калориферов значительно ниже, чем у инфракрасных обогревателей.

Важно! Существует достаточно много сравнительных тестов, измеряющих теплопроизводительность, но наиболее достоверные данные показывают разницу между инфракрасными обогревателями и конвекторами почти на 18%.

Кроме того, инфракрасные обогреватели практически нечувствительны к положению корпуса, тогда как для конвектора производители требуют установку только в вертикальном положении, с углом наклона не менее 4-7о.

Низкотемпературные инфракрасные нагреватели

Наиболее часто критикуемый недостаток инфракрасного нагревателя связан с высокой температурой излучающей поверхности. Чаще всего спираль или керамическая панель разогревается до 300-500оС, что может вызывать пересушивание воздуха в помещении.

Относительно недавно для отопления стали использоваться так называемые холодные или низкотемпературные нагреватели. Выглядят новые инфракрасные обогреватели, как обычные квадратные облицовочные плиты размером 60 см или 50 см. Гладкая греющая поверхность изготавливается из полимеркерамики, с обратной стороны может стоять защитная решетка или пластиковая панель, закрывающая нагревающий элемент.

Такие обогреватели разогреваются до температуры 90-95оС, поэтому даже при длительном соприкосновении с тканью, занавесками или мебелью повреждений не бывает. Установка такого инфракрасного нагревателя может быть выполнена практически в любом месте, но желательно не ближе 40-50 см к открытым частям тела,  можно воспользоваться советом на видео:

Самое главное — эффективность отопления помещения такого нагревателя примерно на 20-25% выше, чем в сравнении с хвалеными конвекторами и масляными радиаторами.

Водяной теплый пол: плюсы и минусы обустройства и эксплуатации

Плюсы:

1. Экономичность – обогревать жилые помещения теплой жидкостью выгоднее и экономичнее, чем при помощи электрического теплого пола.
2. Безопасная эксплуатация – исключены потенциальные ожоги или удары электрическим током.
3. Долгий срок эксплуатации – более 25 лет без различного рода ремонтов.
4. Воздух в обогреваемом помещении не подвержен пересыханию, ему присуща комфортная влажность.
5. Не забирает полезное пространство помещения.
6. Возможность совмещения с другими видами отопления.

Минусы:

1. Данный вид отопления нельзя смонтировать на лестничных пролетах.
2. Трудности при обустройстве в многоквартирных многоэтажных домах – затруднительность получения разрешения на проведение работ по обустройству, а также гидроудары, которые могут вывести систему из строя с последующим затоплением соседей снизу.
3. Себестоимость монтажа выше, нежели обустройство электрического теплого пола.

Врачи предупреждают: напольное покрытие с обогревом не нужно делать во всех помещениях дома или квартиры. Мелкие частицы пыли и грязи могут подниматься вверх вместе с тёплым воздухом и провоцировать аллергические реакции.

Плюсы использования

Преимущества настенного отопления заключаются в следующем. Так, теплообмен осуществляется за счет передачи лучевым способом — и люди, и животные чувствуют себя комфортно при том, что температура в помещении становится на несколько градусов ниже. За счет оптимального расхода топлива на обогрев за один сезон удастся сэкономить около 10% энергоресурсов.

Кроме того, «теплые стены» снижают в разы конвективные потоки воздуха в помещении

За счет этого пыль не рассеивается в воздухе, и улучшаются условия проживания для живущих в доме — особенно это важно для людей с хроническими болезнями дыхательных путей. Наконец, для эффективной эксплуатации системы «теплых стен» потребуется установка циркуляционных насосов меньшей мощности, чем в обычных системах отопления

Отопление дома без насоса. Два проверенных временем варианта

До 90-ых годов прошлого века, отопление дома без насоса было единственно доступным, так как было не развито направление по изготовлению циркуляционных насосов и продвижению их в массы. Таким образом, владельцы и застройщики частных домов вынуждены были монтировать отопление в своих домах без насоса.

Но когда в 90-ых годах в СНГ начали привозить хорошее котельное оборудование, трубы и компактные циркуляционные насосы, то ситуация резко изменилась. Все начали монтировать системы отопления. которые без насоса не работают. Про самотечные системы стали забывать. Но сегодня ситуация меняется. Застройщики частных домов вновь вспоминают об отоплении дома без насосов. Так как повсеместно можно проследить перебои и нехватку электроэнергии, которая так нужна для работы циркуляционного насоса.

Особенно остро вопрос качества и количества подачи электричества стоит в новостройках.

Вот почему сегодня как никогда вспоминается одна пословица «Все новое – это хорошо забытое старое!». Эта пословица очень актуальна сегодня, для отопления дома без насоса.

Например, раньше для отопления использовались только стальные трубы, самодельные котлы и открытые расширительные баки. Котлы были с низким КПД, трубы стальные громоздки, и их не рекомендуется прятать в стены.

Расширительные баки располагали на чердаках. из-за этого были тепло потери и угроза залива крыши или промерзания трубок в баке. Что в свою очередь часто приводило к взрыву котла, разрыву труб и человеческим жертвам.

Сегодня благодаря современным котлам, трубам и другим устройствам отопления можно сделать шикарную, экономичную систему отопления без насоса. Благодаря современным экономичным котлам можно добиться существенной экономии.

Современные пластиковые или медные трубки можно легко спрятать в стены. Так же отопление дома сегодня можно сделать, как с радиаторами, так и с теплыми полами.

Сегодня можно выделить две основные системы отопления дома без насоса.

Первая и самая часто встречающаяся система называется Ленинградка. или с горизонтальным разливом.

Главное в системах отопления дома без насоса — это уклон труб. Без уклона система работать не будет. Из-за уклона «Ленинградка» не всегда подойдет, так как трубы проходят по всему периметру дома. Так же из-за того, что уклона может не хватить, приходиться опускать котел ниже уровня вашего пола. Котел в этом случае неудобно топить и чистить.

Так же при монтаже системы отопления дома без насоса Ленинградки мешают дверные проемы по пути следования труб. При этом необходимо сделать подоконники высотой не менее 900мм.

Это нужно, чтобы был смонтирован радиатор и хватило высоты для труб по уклону. В остальном система вполне работоспособная, именно с чугунными, стальными и алюминиевыми радиаторами.

Вторая система отопления дома без насоса называется «Паук» или вертикальная система с верхним разливом.

На сегодня это самая надежная и практичная система отопления дома без насоса. Главное, что система «Паук» лишена всех недостатков «Ленинградки», за исключением уклона именно обратки, из-за которого тоже приходится опускать котел ниже пола.

В остальном система «Паук» — это самая работоспособная система. К системе «Паук» можно прикрутить любые радиаторы и теплые полы. Можно на радиаторы в системе «Паук» смонтировать клапаны под термоголовку и спрятать трубы в стены и так далее.

Сегодня все чаще приходится рекомендовать застройщикам именно систему «Паук», т.к. на сегодня это идеальная система отопления дома без насоса.

Благодарим Вас, что дочитали эту статью!

Техническое обслуживание

Все системы отопления требуют контроля и технического обслуживания. Водяные теплые стены отличаются от обычного водяного отопления большим объемом содержания жидкости. Как правило, в стандартных радиаторах редко меняют воду, но они расположены только в нескольких местах помещения. Система каналов теплых стен пронизывает большие площади. Учитывая последние открытия ученых в области энергетики, излучения грязной воды может угнетать биологические организмы, ослабляя их иммунитет. Поэтому воду в системе желательно каждый сезон менять.

В процессе работы нужно периодически проверять устройства автоматического развоздушивания. Они могут подтекать. Также необходимо следить за давлением в системе и контролировать температуру обратки. Если она достаточно не прогревается, включать самые большие обороты на циркуляционном насосе, выгоняя воздушные пробки. То же самое желательно делать при продолжительных отключениях электроэнергии.

Бивалентные гибридные системы отопления на базе тепловых насосов

Гибридная система отопления (бивалентная) состоит из основного источника тепла, пикового догревателя и буферного накопителя. Данная система позволяет максимально эффективно использовать тепловой насос при минимальных капиталовложениях.

Функционирование бивалентной системы

Как известно, отопительное оборудование подбирается согласно теплопотерь помещения при минимальной температуре наружного воздуха (для Киева -22 °С). Это значит что подобранный котел должен обогреть Ваше помещение в диапазоне температур: от -22 до +8 °С. Если же проанализировать Климатологию, то окажется что количество дней в отопительном сезоне когда температура опускается ниже -15 °С составляет меньше 5%. Поэтому, нецелесообразно проводить подбор теплового насоса на максимально низкую температуру наружного воздуха, намного выгоднее приобрести тепловой насос меньшей производительности и недорогой дублирующий источник тепла (пиковый догреватель — дешевле всего электрокотел) который будет включаться в работу исключительно при температуре ниже точки бивалентности (как правило -15 °С). Плюсом данной системы является также резервирование системы отопления.

Основные Плюсы:

• Резервирование системы отопления
• Возможность приобретения теплового насоса меньшей теплопроизводительности

Основные Минусы:

Нет

5. Какой мощности нужен тепловой насос?

Если у Вас новый дом из газоблока утепленный 100-120-150 мм минваты или пенопласта (стены и фундамент на глубину промерзания), хорошие двохкамерные энергосберегающие стеклопакеты, утепленная крыша (150-200мм), утепленный пол по грунту (минимум 100 мм.), тогда теплопотери Вашего дома составляют 50 Вт/м2 (при -22 °С):

• Дом 100 м2 — 5 кВт
• Дом 150 м2 -7,5 кВт
• Дом 200 м2 — 10 кВт
• Дом 250 м2 — 12,5 кВт
• Дом 300 м2 — 15 кВт
• Дом 350 м2 — 17,5 кВт
• Дом 400 м2 — 20 кВт
• Дом 450 м2 — 22,5 кВт
• Дом 500 м2 — 25 кВт
• Здание 1000 м2 — 50 кВт

В принципе такие телопотери свободно может покрыть тепловой насос воздух-вода серии Zubadan:

• Дом 100 м2 — 5 кВт — PUHZ-SW50VHA
• Дом 150 м2 -7,5 кВт — PUHZ-SHW80VHA
• Дом 200 м2 — 10 кВт — PUHZ-SHW112VHA/PUHZ-SHW112YHA
• Дом 250 м2 — 12,5 кВт — PUHZ-SHW140YHA
• Дом 300 м2 — 15 кВт — PUHZ-SHW140YHA + резерв 3 кВт
• Дом 350 м2 — 17,5 кВт — PUHZ-SHW230YKA
• Дом 400 м2 — 20 кВт — PUHZ-SHW230YKA
• Дом 450 м2 — 22,5 кВт — PUHZ-SHW230YKA + резерв 3 кВт
• Дом 500 м2 — 25 кВт — PUHZ-SHW230YKA + резерв 5 кВт
• Здание 1000 м2 — 50 кВт — Каскад из 2-х тепловых насосов PUHZ-SHW230YKA + резерв 4 кВт

При выборе мощности теплового насоса следует также учесть мощность необходимую для подогрева вентиляции, бассейна, горячей воды и т.п. Поэтому перед приобретением — посоветуйтесь с экспертом и выполните расчет теплопотерь.

Какие виды теплоносителя используют

Стандартно применимы два вида теплоносителя:

• Жидкий. Обыкновенная вода, которая, так же как и в любом водяном отоплении, циркулирует в трубах, находясь под определенным давлением.
• Электрический кабель. Работает по принципу теплого пола.

Теплые стены водяные постепенно нагревают поверхность и, что важно, экологически безопасны. Но не всегда возможно установить такую систему в многоэтажных домах, а точнее, получить на это разрешение

Ведь нарушение герметичности каналов и утечка жидкости могут привести к разрушению не только внутреннего покрытия комнаты, но и конструкции здания.

Теплые стены электрические более дороги в закладке и на 20% менее экономичны, чем водяные. Частично затраты на эксплуатацию снижают, применяя терморегуляторы, но при больших метражах провода это особо не ощущается. Отопление на базе электричества не разрушает конструкцию коробки, но оно не такое уж безобидное для человека. Каждый провод создает электромагнитное излучение, которое может отрицательно влиять на здоровье.

Система имеет свои преимущества и недостатки

Преимущества устройства настенного отопления:

Схема обвязки одноконтурного газового котла.

1. Снижаются теплопотери, так как есть термический барьер — ограждающая конструкция стен.
2. Отсутствуют конвекционные потоки, а это значит, что нет переноса пыли и пересушенного воздуха в помещении.
3. Из-за постоянной сухости стен не возникает определенной среды для появления грибков и плесени на них.
4. Высокая экономичность отопления появляется за счет применения низкотемпературного режима панельного отопления.
5. Появляется возможность создать интересный и удобный интерьер помещения, потому что отсутствуют настенные радиаторы.

Недостатки устройства настенного отопления:

1. При включении или выключении системы наблюдается медленная реакция теплоносителя, то есть требуется некоторое время.
2. Из-за специфического расположения системы отопления стен возникает некоторое неудобство при уходе и внезапном ремонте.

Как видно, недостатков по сравнению с преимуществами очень мало. Но такая система отопления, как и напольная, постоянно совершенствуется, и потребность в уходе за ней и ремонте в случае необходимости практически сведена к нулю.

Установка отопления в стенах

Комфортное существование человека в квартире или частном доме обеспечивают прежде всего интерьер, отделка, декор, площадь и расположение комнат. Одной из составляющих такого уюта является атмосфера в жилом помещении, влажность, температура и отсутствие сквозняков. Окна и двери в этом случае должны иметь хорошую теплоизоляцию, как и система отопления, которая является гарантом и защитой от постоянной потери тепла из помещения в холодное время года.

Схема обвязки котла с гидравлическим разделителем.

Чтобы система отопления стала действительно достаточно эффективной, следует хорошо продумать и рассчитать, какой вид отопительной системы выбрать для достижения оптимальной температуры в помещении. В связи с этим в последние годы стало особо популярной система отопления в стенах дома или квартиры. Что собой представляет система обогрева «теплые стены»? Это аналогичная «теплому полу» система, только используется на стене и устанавливается за каким-нибудь декоративным настенным покрытием или непосредственно под штукатурным слоем.

Конструкция камина с воздушным отоплением

Традиционно, воздушный камин состоит из следующих элементов:

1. Каминная топка.
2. Портал.
3. Воздушные патрубки, которые повышают тепловую эффективность агрегата.
4. Кожух для камина, который распределяет тепло.
5. Вентилятор.
6. Фильтр.
7. Вентиляционные решетки.
8. Подставка под топку.
9. Распределитель и воздушные тройники.

Преимуществом такого отопления является то, что его можно реализовать в районах, отдаленных от благ цивилизации. Там, где не предусмотрено электричество. И вместе с тем, одним камином можно обогреть достаточно большой дом в несколько комнат.

Воздушный кожух для камина

Наличие двух этажей потребует добавить к стандартной схеме обустройства воздушного камина специальный насос, который будет выполнять принудительную циркуляцию теплого воздуха.

Воздушный обмен тепла протекает по закрытому циклу.

Способы установки отопления в стенах помещения

Схема обвязки двухконтурного газового котла напрямую.

1. Укрепленные на стену контуры трубопровода или теплые водяные стены подсоединяются к общей гидросистеме отопления всей квартиры или дома.
2. Кабельные нагревательные системы используются как дополнение к основной системе отопления, электрического или кабельного. Представляют собой нагревательный кабель, который крепится к стене в виде матов или по определенной траектории, имеет автономное подключение к сети.
3. Теплые инфракрасные стены – это стержневые или пленочные маты, которые крепятся на стену и параллельно соединяются между собой. Обычно такое отопление в стене используется как дополнительное к основной отопительной системе.

Где лучше всего расположить настенную систему обогрева:

• на самой холодной стене помещения или в угловой комнате;
• пространство в комнате перед такой системой не должно быть заставлено мебелью или увешано коврами.

Эксплуатируются настенные системы в температурном режиме не выше 35-40 градусов, именно такой уровень температуры считается наиболее комфортным для организма человека. Чтобы поддержать такую оптимальную температуру, требуется дополнительная изоляция стен помещения, чтобы свести потерю тепла из помещения к минимуму.

Установка обогревательного оборудования с использованием штукатурного покрытия:

Схема обвязки двухконтурного котла с бойлером-накопителем.

1. Для этого потребуется подготовить стену, очистить ее, поместить проводку и электрокоробки.
2. Установить узел теплосмешения.
3. На стену наклеить плиты пенополистирола, а поверх них сделать пароизоляцию или применить утеплитель из фольги (например, пенофол).
4. Закрепить на стене монтажные шины для размещения трубопровода. Если теплые стены монтируются в ванной комнате, то обогревательную систему можно вывести за пределы поверхности стены и использовать как полотенцесушитель.
5. По стене разместить змеевидно трубопровод, обходя те участки, где будет стоять мебель.
6. Через коллекторы подключить трубы к узлу теплосмешения.
7. Под давлением больше рабочего в 1,5 раза провести прессовку труб.
8. Закрепить армирующую сетку.
9. Тонким слоем гипсовой штукатурки покрыть стену.
10. Под верхним слоем штукатурки закрепить термодатчик.
11. Как только высохнет первый слой штукатурки, сразу же нанести второй. Чтобы слой не растрескался и не мешал теплоотдаче, второй слой делают известково-цементный и над трубами его толщина доходит до 3 см.
12. Чтобы избежать образования трещин при нагреве, следует сделать укрепление в виде тонкой сетки поверх штукатурки под шпаклевку.

Установка обогревательного оборудования с использованием фальш-панели:

1. На очищенную стену прикрепить теплоизоляционный материал – фольгированную вспененную пенку или пенополистирол.
2. Для монтажа труб укрепить шины.
3. По стене поместить трубопровод, подключить его к коллекторному шкафу.
4. Установить металлический каркас или уже собранный из брусков.
5. В конце прикрепить к каркасу подготовленные плиты или панели из гипсокартона, пластика или ДВП.

Разновидности одноконтурных схем

С вертикальной системой разводки

В этом случае теплоноситель, разогретый котлом, по вертикально установленному стояку поднимается к самой верхней точке отопительной сети (на чердак или под потолок верхнего этажа), откуда затем стекает вниз, попутно нагревая расположенные на каждом этаже дома батареи.

Особенности конструирования и работы вертикальных контуров отопления состоят в следующем:

• перемещение теплоносителя может обеспечиваться естественным способом, без использования электрического оборудования;
• все участки труб должны быть проложены с небольшим уклоном в сторону котла, чтобы увеличить интенсивность циркуляции воды и избежать образования воздушных пробок;
• трубы сложно прятать в стенах, так как в этом случае вы вряд ли сможете соблюсти уклон;
• система работает абсолютно автономно, поэтому даже в случае аварийного прекращения подачи электроэнергии без тепла вы не останетесь.

Схема одноконтурного отопления с вертикальной разводкой

С горизонтальной системой разводки

Здесь вертикальный стояк не монтируется. Магистральный трубопровод проводится вдоль пола либо под ним. Если вы решили замаскировать трубы в бетонной стяжке, позаботьтесь об их теплоизоляции, иначе не избежать довольно значительных теплопотерь.

Кроме того, желательно и в этом случае соблюдать уклон:

• во-первых, сеть отопления сможет работать (хоть и менее эффективно) при отключении электроэнергии;
• во-вторых, при заполнении труб жидкостью вы избежите образования воздушных пробок.

Схема одноконтурного подключения с горизонтальной разводкой
