Бойлер косвенного нагрева Дражице: обзор, схема подключения, отзывы

Обзор косвенных бойлеров Дражице с пользовательскими отзывами

Особенности использования трёхходового клапана при подключении

Содержание

Если в вашем доме горячая вода потребляется в большом объеме, то рекомендуется использовать при подключении бойлера косвенного нагрева трёхходовой клапан. При этом создается два контура, один из них обогревает помещение, тогда как другой требуется для нагрева воды в приборе. Для распределения потока между ними устанавливается трёхходовой клапан, управляемый термостатом.

Данная система работает по определенному принципу. Как только температура в баке опустится ниже требуемого значения, клапан станет нагнетать теплоноситель на контур нагрева прибора. После того как вода нагреется, клапан возвращает поток на основной контур. Главную роль при этом будет играть нагрев жидкости в баке, но не отопительный контур.

«Дражице» — бойлер косвенного нагрева (200 литров), который имеет трёхходовой клапан. Он рекомендован для тех местностей, где вода в системе водоснабжения отличается жесткостью. В этом случае стоит отказаться от использования двухконтурного котла, ведь его элементы в короткие сроки выйдут из строя.

Способы монтажа

Водонагреватель косвенного нагрева

При подключении бойлеров Drazice необходимо соблюдать технику безопасности и придерживаться правил установки, указанных в инструкции. Настенные аппараты монтируются при помощи анкерных крепежей и скоб. Напольные типы требуют ровной поверхности, для них чаще всего приходится обустраивать возвышение. Чтобы сократить время нагрева воды, производитель рекомендует устанавливать бойлер выше котла или другого источника отопления.

Подключение бойлера проходит в несколько этапов. Первый — определение локации установки. В загородных коттеджах монтаж осуществляется в котельной, в многоквартирных комплексах — в коридоре, ванной или подсобке.

В аппарате есть патрубки подачи воды и теплоносителя: нижние предназначены для холодной воды и входа теплоносителя, верхние — для выхода горячей воды. Вода передвигается по системе ГВС и нагревается до момента, пока краны смесителя закрыты. Когда поворачивается барашек, жидкость поступает в кран. В случае с комбинированными бойлерами вода греется при помощи ТЭНа до тех пор, пока не дойдет непосредственно до пользователя.

Существует 3 варианта обвязки:

  • при помощи циркуляционных насосов;
  • трехходовой клапан;
  • гидравлический распределитель.

Схема с трехходовым клапаном целесообразна, если горячая вода нужна постоянно. Монтаж по такому типу возможен только в загородном доме. Котел, выполняющий функцию теплового источника, в этом случае должен быть с одним, первичным теплообменником. Обвязка бойлера осуществляется путем создания двух контуров: один нужен для обогрева помещения, второй — для нагрева воды.

Чтобы распределить теплоноситель, устанавливается трехходовой клапан. Когда температура в резервуаре опускается ниже необходимого уровня, он нагоняет теплый поток на контур нагрева воды. Как только температура жидкости достигает нужной отметки, клапан возвращает теплоноситель в первичный контур.

Вариант обвязки с циркуляционными насосами применяют, когда аппарат используется редко. Один насос монтируется на трубе подачи перед водонагревателем, второй — на отопительном контуре. Клапан в такой схеме не предусмотрен, подключение выполняется посредством простых тройников.

Подключение бойлера при помощи гидравлического распределителя применяется в больших загородных домах, где оборудовано несколько контуров. Гидрострелка нужна для упрощения системы отопления. Она распределяет давление воды во всех контурах на одном уровне.

После выбора варианта обвязки можно говорить о дополнительных элементах, которые понадобятся в процессе работы. Алгоритм подключения бойлера следующий:

  1. Произвести разводку и обозначить патрубки горячей и холодной воды.
  2. В нижней части бака прикрутить кран холодной воды, сверху — горячей.
  3. Подключить к теплоносителю.
  4. Установить термостат.
  5. Выбрать режим, протестировать оборудование.

Данный порядок действий примерный, все модели бойлеров Drazice комплектуются техническим паспортом и инструкцией, в которой указаны параметры монтажа.

Серии бойлеров DRAZICE

OKC NTR/Z

Бюджетный вариант. Стоимость — около 26 000 руб.

Косвенный нагрев без электрических ТЭНов. Вертикальный бак. Имеется терморегулятор — можно подключать насос для циркуляции и трехходовой клапан. Вода нагревается за 15-50 минут. Резервуар покрыт изнутри эмалью, встроен магниевый анод для исключения коррозии. Теплоизоляционный слой замедляет потерю высоких температур.

В серии 5 моделей, отличающихся объемом: 80-200 литров.

OKCV NTR

Основные характеристики:

  • Горизонтальное расположение.
  • Круглый корпус, навесной.
  • Косвенный нагрев. ТЭН можно установить дополнительно.
  • Вода нагревается за 25-45 минут.
  • Теплопотери — до 1,4 кВт/ч.
  • Защитный магниевый анод. Отсутствие гальванического эффекта и коррозии.
  • Есть сервисный люк, термометр, термостаты.

Модели объемом от 125 до 200 л.

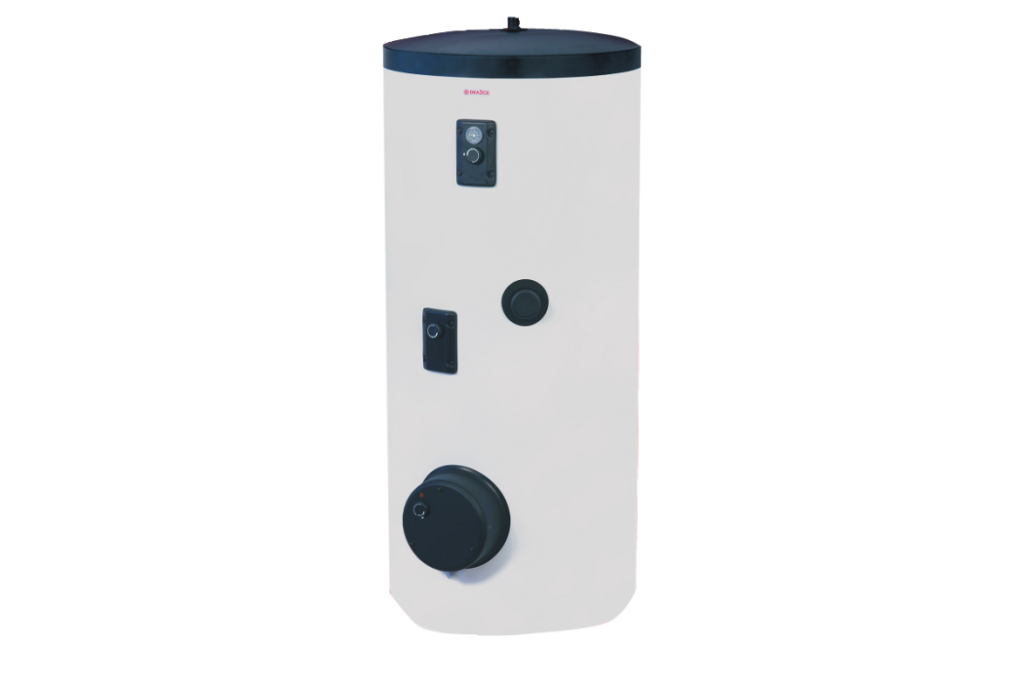

OKC NTR

Маркировка конкретной модели обозначает число теплообменников: NTR — 1, NTRR — 2. Объем от 100 до 250 литров.

Особенности:

  • Напольный тип.
  • Есть дублирующее подключение к разным источникам тепла.
  • Внутреннее покрытие — эмаль.
  • Магниевый анод.
  • Термоизоляция — 40 мм.
  • Нагревается за 15-35 минут.

Стоимость — от 26 000 до 50 000 руб.

OKC NTR BP, NTRR BP

Предусматривается подключение 1 (NTR) или 2 теплоносителей (NTRR).

Новейшая серия. Класс — бюджет, от 35 000 руб. Максимальный объем — 300 литров.

Характеристики:

  • Напольный тип.
  • Вертикальное расположение.
  • Эмалированный резервуар.
  • Внизу резервуара имеется специальный люк — обслуживать аппарат.
  • Есть патрубок для подключения к солнечным батареям — только у модификаций NTRR от 200 л.

OKCE NTR/2,2

Комбинированный вариант. Класс — бюджет, цена — 38 000-77 500 руб. Объем — до 300 л. Быстрый нагрев — нужно 23 минуты, чтобы вода достигала  +60 градусов.

Возможность автономной работы благодаря встроенному ТЭНу. Аппарат работает с котлом и без него. Мощность ТЭНа — 2,2 кВт. Бесперебойная эксплуатация.

Пенополиуретановая теплоизоляция. На корпусе — индикатор контроля температуры. Работа трехходового клапана управляется термостатом. Как только вода остывает, клапан открывается для поступления теплоносителя. Внутри резервуара эмаль.

Аппарат оснащен магниевым анодом, поэтому нет коррозии. Чистка накипи — через люк, расположенный сбоку. Плюс — ТЭН закрыт в гильзу из металла, поэтому вероятность его поломки весьма мала.

OKC/1

Класс — стандарт, цена — от 51 000 руб. Рассчитан на большую семью: за 35 минут нагревается до +60 градусов.

Цилиндрический бойлер. Крепят на стену. Вода греется за счет забора тепла из отопления. Объем теплообменника — 1 кв.м, мощность — 19 кВт. Остыванию препятствует теплоизоляция.

Для автономного функционирования есть керамический ТЭН 2 кВт (поставляется в комплекте). ТЭН закрыт в гильзу — нет контакта с водой. Для замены ТЭНа, если произойдет поломка, нужно несколько минут. Можно одновременно использовать теплообменник и ТЭН, тогда эффективность аппарата возрастает.

Лучшие модели ёмкостью до 200 л

В этой категории мы представим несколько моделей, способных гарантировать горячую воду семье из 3–4 человек.

Protherm FE 200 ВМ

Бойлер цилиндрической формы, предназначенный для монтажа в паре с одноимёнными котлами. Бак на 184 литра имеет эмалевое покрытие и титановый анод для защиты от ржавчины. Модель предназначена для вертикальной установки и имеет верхнюю разводку.

Плюсы:

  • подогрев воды до 80 С;
  • спаренный теплообменник;
  • термодатчик для поддержания нужной температуры;
  • привлекательный дизайн.

Минусы:

нет проверенной информации о совместимости с котлами других марок.

Baxi Premier plus 200

Эта модель способна работать в трёх вариантах:

  • с применением рециркуляции;
  • при помощи трубчатого нагревателя;
  • через обычный котёл.

Горячая вода начинает подаваться уже через 20 минут после включения. Для безопасной работы предусмотрена многоступенчатая система защиты и термостат.

Достоинства:

  • напольная и настенная возможность монтажа;
  • совместимость с любыми котлами;
  • экономичность использования;
  • прочность и надёжность конструкции;
  • имеются специальные ручки для удобства перемещения;
  • приятный дизайн;
  • материал корпуса имеет повышенную стойкость к окислению.

Недостатки:

в процессе эксплуатации пользователи не выделили каких-либо особенных недостатков.

Drazice OKC–200 NTRR

Эта модель обладает лучшими параметрами по соотношению «цена — качество». Такое преимущество обусловлено суперскоростными показателями работы. Тёплая вода начинает появляться уже через несколько минут после включения, а максимально возможный показатель достигает 90 С. В системе предусмотрены сразу 2 теплообменника общей мощностью около 50 кВт. Таким образом эту модель могут по необходимости обслуживать сразу 2 котла, к примеру, дизельный и газовый. Можно также пользоваться только одним контуром.

Система оснащена надёжной защитой от перегрева, коррозийные характеристики усилены благодаря наличию магниевого анода.

Преимущества:

  • наличие термостата и циркуляционного насоса;
  • возможность варьировать количество теплообменников;
  • простота монтажа;
  • качественная система защиты.

Негативные моменты:

  • только напольная установка;
  • довольно большой вес.

Roda CS0200WHS

В конструкции прибора предусмотрен один теплообменник и дополнительная система нагрева при помощи «мокрого» ТЭНа. Возможна организация системы рециркуляции. Водонагреватель «Рода» способен подключаться в пару абсолютно к любому котлу, в том числе к нагревателю на солнечных батареях. В конструкции предусмотрена надёжная защита от коррозии.

Плюсы:

  • отличное немецкое качество;
  • надёжная сборка;
  • наличие магниевого антикоррозионного анода;
  • возможность включения в систему рециркуляции.

Минусы:

  • эмалированное покрытие бака;
  • не слишком толстый слой утеплителя.

Как работают бойлеры косвенного нагрева?

Данная разновидность оборудования отличается тем, что не имеет собственных нагревательных элементов. Соответственно потребитель не несёт дополнительных расходов, оплачивая бесконечные счета поставщиков электроэнергии.

Вода в такой системе нагревается при взаимодействии с внешними теплоносителями. Поэтому бойлеры косвенного нагрева могут подключаться к системам отопления многоквартирных и загородных домов, газовым котлам и даже солнечным батареям.

Работает система по такому принципу:

  • Внутри бойлера находится спираль, называемая в народе змеевиком. Сюда поступает теплоноситель от любого внешнего источника.

  • Циркуляция теплоносителя обеспечивается насосом.

  • Внутрь бака заливается вода из домашней системы водоснабжения.

  • При взаимодействии с теплоносителем холодная вода нагревается до заданной температуры.

  • Чтобы исключить теплопотери, вся система надёжно изолирована.

Не стоит переживать, что подключение водонагревателя снизит эффективность работы отопительной системы. Теплоноситель, пройдя полный виток спирали, возвращается обратно в систему. Благодаря работе насоса, обеспечивается постоянная циркуляция.

Преимущества водонагревателей

Бойлеры косвенного нагрева Drazice обладают рядом характерных свойств, которые отличают линейку на рынке:

  1. Конструкция полностью безопасна. Исключается перегрузка системы, так как источником питания не является электрическая энергия.
  2. Отмечается долгий срок службы. Нагревательная система и другие контакты не взаимодействуют с жидкостью, что продливает эксплуатацию.
  3. Вода нагревается практически моментально, не нужно ждать долго время, благодаря рециркуляции.
  4. При правильном проектировании достигается высокая производительность.

Есть и особенности:

  1. При подготовке места для установки придется потратить время и средства. Требуются существенные подготовительные работы, что может стать ударом по семейному бюджету. Поэтому рекомендуется все тщательно спланировать перед тем, как приступать к каким-либо действиям.
  2. Водонагреватель Drazice подобного типа стоит значительно дороже электрических или газовых устройств. Следует это учитывать перед покупкой.
  3. Первоначальный нагрев занимает несколько часов. За это время система отопления может значительно снизить скорость и интенсивность обогрева. После этого все придет в норму.
  4. Для установки потребуется отвести отдельное помещение. Все оборудование занимает немало свободного пространства. Особенно это касается тех моделей, которые рассчитаны от 200 литров.
  5. Нагревание воды полностью зависит от работы системы отопления, что следует учитывать в процессе выбора. Есть варианты, адаптирующиеся под летние условия. Для этого потребуются специальные установки или приобретение комбинированного типа устройства.

При покупке бойлера Drazice комбинированного типа, следует учитывать несколько нюансов. Рекомендуются конструкции с нагревательным элементом из меди, он долговечен, устойчив к коррозии, снижает потребление энергии за счет высокой теплоотдачи.

Корпусы приборов сделаны из керамики. Нагревательный элемент избегает прямой контакт с жидкостью, так как находится в колбе из стали. На его поверхности не формируется накипь, что увеличивает отдачу тепла, снижает скорость остывания, позволяет быстрее нагреваться системе в будущем.

Достоинства и недостатки

Любая система горячего водоснабжения не лишена изъянов. Абсолютно совершенного оборудования не существует в природе. К чести компании DRAZICE, её бойлеры косвенного нагрева практически не имеют недостатков, наоборот, если проанализировать отзывы покупателей, система практически идеальна. Однако нам удалось найти ложку дёгтя в этой бочке мёда, но начнём традиционно со сладкого.

Преимущества:

  • Экономия. Стоимость кубометра холодной воды намного ниже, чем горячей. При этом бойлеры косвенного нагрева не требуют подключения дополнительных источников питания и нагревательных элементов.

  • Выгода. Благодаря такой системе, можно в сравнительно короткий срок обеспечить семейство большим объёмом горячей воды – ёмкость устройств для непрерывного нагрева воды варьируется в пределах 10-200 литров.

  • Практичность. Теплоноситель для такой системы можно получать из любого внешнего источника.

  • Безопасность. Теплоноситель надёжно защищён от контакта с водой. Кроме этого система надёжно защищена от перегрева и короткого замыкания.

  • Удобство. Бойлер обеспечивает отдачу воды на несколько точек отбора с поддержанием стабильной температуры. В качестве сравнения: накопительные водонагреватели обычно не справляются с такой нагрузкой. Если один человек принимает душ, а другой откроет кран на кухне, первого наверняка обдаст струёй ледяной воды или кипятка.

Недостатки:

  • Стоимость обычно выше, чем у любого аналогичного оборудования.

  • На нагревание воды в баке уходит довольно много времени. В этом плане, накопительные водонагреватели с встроенными ТЭНами смотрятся выигрышнее.

  • Проблемы с подключением в летний период. В это время системы отопления отключены, поэтому возникают проблемы с забором теплоносителя. Проблема решается при помощи встроенных нагревательных элементов, что нивелирует преимущество экономии.

Кроме этого, для эффективной работы системы, бойлер нужно устанавливать в непосредственной близости к источнику теплоносителя. Учитывая, что оборудование обладает внушительными габаритами, это бывает трудно сделать. Например, при подключении бойлера к газовому котлу в частном доме, потребуется отдельное техническое помещение.

Типы поломок бойлеров Drazice

Даже самые надежные водонагреватели нуждаются в уходе и техническом обслуживании. Суть заключается в промывании резервуара, замене магниевого анода и ТЭНа, удалении накипи. Чешская техника бесперебойно служит до 15 лет, если обвязка выполнена правильно. Но иногда происходят непредвиденные поломки, в этом случае необходимо обратиться в официальный сервисный центр.

К основным типам поломок бойлеров Drazice относят:

  • неисправности или протекания бака;
  • выход из строя ТЭНа;
  • медленный нагрев или его отсутствие.

Протекание бака — проблема всех накопительных водонагревателей. Внутренняя поверхность резервуара постоянно контактирует с водой, поэтому рано или поздно появятся следы эксплуатации и коррозия. Долгое использование отражается на сварочных швах, они могут потечь, иногда образуются отверстия. В этом случае бак не подлежит ремонту. Но если течь обнаружена снизу водонагревателя, неисправность заключается в разгерметизации внутренней емкости. Монтажник сменит прокладку, и аппаратом снова можно пользоваться.

Причиной поломки бойлера часто становится образование накипи на ТЭНе или неисправности его электрической составляющей. Если вышел из строя терморегулятор, деталь подлежит полной замене. Иногда нагревательный элемент выходит из строя из-за неправильного подключения водонагревателя. Поэтому обвязку аппарата должен выполнять опытный монтажник.

Если прибор нагревает воду медленно или не делает этого совсем, необходимо проверить всю автоматику бойлера. Причины могут быть такие:

  • поломка термостата или предохранительного клапана;
  • неисправен электронный блок;
  • вышел из строя переключатель нагревательного элемента.

Если осмотр бойлера показал, что индикатор включения не горит, придется вызывать ремонтника. Без помощи техников проблему устранить нельзя.

Принцип работы комбинированного нагревателя

Система, помимо резервуара с змеевиком, снабжена электрическим ТЭНом. Вода нагревается двумя способами:

  • за счет горячей воды из системы отопления, пропускаемой через змеевик;
  • через электро-ТЭН.

Такая система позволяет экономить электричество в отопительный сезон и нагревать воду весной-летом, когда отопление отключено. Есть два вида комбинированных бойлеров:

  • Настенные — бывают горизонтальные и вертикальные.
  • Напольные — отличаются большими габаритами.

Преимущества:

  • Минимальные потери тепла — имеется теплоизоляционный пенополиуретановый слой.
  • Высокая производительность на несколько точек водозабора одновременно. Стабильная температура воды.
  • Эмалированная поверхность бака препятствует размножению микробов.
  • Имеется термостат для поддержания заданной температуры.
  • Долговечность.
  • Высокая скорость нагрева.
  • Работа в летнее время.

Недостатки:

  • Может понадобиться дополнительный циркуляционый насос.
  • Зависит от работы котла.
  • Нужно до покупки согласовать работу всех инженерных систем.

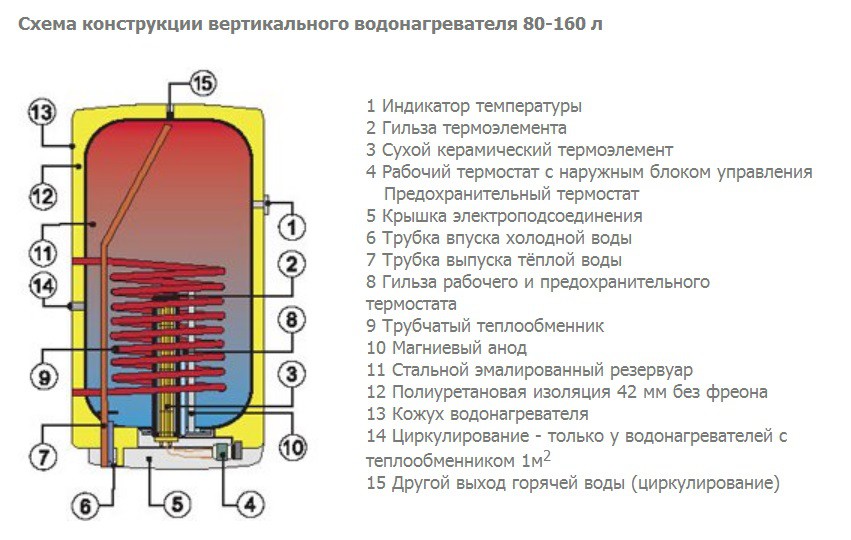

Техническое описание водонагревателя Drazice OKC 200 NTR

Резервуар водонагревателя изготовлен из стального листа и испытан избыточным давлением 0,9 МПа. Внутренняя поверхность резервуара эмалирована. К нижней части резервуара приварен фланец, к которому привинчена крышка фланца. Между крышкой фланца и фланцем вложено уплотнительное кольцо. В крышке фланца имеются гильзы
для размещения датчиков регулирующего термостата и термометра.

На гайке М8 установлен анодный стержень. Резервуар с водой изолирован твердой полиуретановой пеной. Электропроводка располагается под пластиковой съемной крышкой. Температуру воды можно установить термостатом. К напорной емкости
приварен теплообменник.

Запорные клапаны теплообменника должны быть открыты, тем самым обеспечивается проток отопительной воды из системы водяного отопления. Вместе с запорным клапаном на впуск к теплообменнику рекомендуется установить воздуховыпускной клапан, с помощью которого по мере необходимости, особенно в начале отопительного сезона, проводится выпуск воздуха из теплообменника.

Время нагревания бойлера Drazice OKC 200 NTR посредством теплообменника зависит от температуры и протока воды в системе водяного отопления.

Правила эксплуатации и обслуживания

После подключения к водопроводу, электрической сети, источнику (отопление, котел) проверяют предохранительный клапан. БКН вводят в эксплуатацию (инструкция по установке бойлера Drazice прилагается к изделию). Порядок:

  1. Проверяют:
    • Все подключения к сетям.
    • Правильность установки термостатов, датчиков (приборы помещают в гильзы до упора).
  2. Открывают горячий кран смесителя, затем – холодной подачи к БКН.
  3. Если вода течет из горячего крана (его можно закрыть), наполнение водонагревателя закончено.
  4. При обнаружении негерметичности (крышка фланца), подтягивают болты.
  5. Привинчивают крышку электропроводки.
  6. При нагреве технической воды теплом отопительной системы открывают клапаны на ее входе и выходе, при необходимости удаляют воздух из теплообменника.
  7. Промывают косвенный бойлер, пока не исчезнет помутнение.

Инструкция по эксплуатации:

  • проверка на наличие накипи и чистка бойлера Дражице от отложений – не реже 2 раза в год, если вода жесткая, срок можно сократить до 1 года;
  • после 2-х лет проверяется анод, как правило, это стандартный период службы, но временные рамки могут меняться от качества воды и интенсивности эксплуатации;
  • при сливе отворачивают горячий кран смесителя, чтобы исключить разрежение, препятствующее вытеканию жидкости;
  • при «холодном» старте циркуляционный насос можно остановить до разогрева теплогенератора;
  • перед запуском моделей с опоясывающей рубашкой (тепловым контуром) сначала заполняют внутреннюю емкость, а только потом заполняют теплоноситель и делают опрессовку.
  • монтаж бойлера косвенного нагрева горячей воды Дражице, впрочем, как и всех водонагревателей данного типа, рекомендовано делать по возможности ближе к источнику теплоносителя.

Теплоаккумулятор для котлов отопления: особенности устройства и подключения

Цель использования данного агрегата – сбор и хранение нагретого до определённой температуры теплоносителя для дальнейшей его передачи в систему, когда в этом возникнет необходимость. Будучи связанным с водяным контуром помещения, аккумулятор подобного типа обеспечивает поддержку температурного режима, даже если источник тепла будет отключен.

Полезный совет! Если водяное отопление дома производится от электроэнергии, оформление ночного тарифа со сниженными расценками стоимости 1 кВт/ч. позволит сэкономить на оплате счетов. Отопительную систему достаточно будет нагревать ночью, а в дневное время будет работать теплоаккумулятор.

Теплоаккумулятор используется для поддержания нагретой до определённой температуры воды

Это устройство выполняет и другие функции. К основным из них можно отнести:

  • почти на треть снижает расход топлива. При этом КПД топливной установки повышается;
  • предохраняет от перегрева приборы отопления, собирая излишки тепла;
  • нагревает воду для системы ГВС. То есть, по сути, это одна из разновидностей бойлера косвенного нагрева. Цена данного агрегата колеблется в очень широких пределах: от 13 до более 300 тысяч рублей;
  • бак теплоаккумулятора может связывать несколько источников тепла, работающих на различных видах энергии или топлива;
  • конструктивное исполнение устройства позволяет осуществлять отбор теплоносителя разной температуры.

Устройство теплоаккумулятора и рациональное подключение внешних приборов

В качестве главной детали данного агрегата выступает цилиндрической формы нержавеющий бак, наполненный жидкостью, характеризующейся высоким коэффициентом теплоотдачи. Его обвязка осуществляется теплоизолирующим материалом. В сочетании с установкой верхней рубашки, такое конструктивное решение увеличивает время остывания теплоаккумулятора. Внутри цилиндрической ёмкости размещаются от 1 до 3 теплообменников. Количество змеевиков определяется возможностями и потребностями хозяев жилья.

Разогретая вода от твёрдотопливных или газовых котлов поступает в полость бака аккумулятора сверху, а охладившаяся жидкость оседает ближе ко дну и для разогрева вновь перекачивается в котёл.

Схема устройства теплоаккумулятора с возможностью подключения к альтернативным источникам энергии

Нижний отсек обычно имеет температуру порядка 35-40°С. Поэтому подсоединять его целесообразно к системе тёплого пола. Температура средней части составляет 60-65°С. Поэтому подключать к ней следует отопительные приборы. К горячему водоснабжению подключается верхняя часть бака. Температура воды там достигает 80-85°С.

Бойлеры косвенного нагрева

Электрический бойлер для нагрева воды Electrolux CWH 150.1 Elitec

Накопительный бойлер рассчитан на 133 л. Этого хватит для семьи из 2-3 человек с ребенком (душ, ванна, мытье посуды). Тут работает косвенная система нагрева воды, что сразу дает меньше энергозатрат. Прибор работает на принудительной циркуляции теплоносителя и подключается к системе отопления. Можно организовать рециркуляцию горячего водоснабжения и сделать несколько точек водозабора. За температурой горячей воды следит механический термометр.

Теплообменник – змеевик. Он справляется с быстрым нагревом воды. Перед монтажом лучше учесть один момент – вода из системы ГВС должна соответствовать санитарным нормам, что соблюдается далеко не всегда. Дополнительно использован магниевый анод и двухслойное стеклоэмалевое покрытие. Эти штуки работают на дополнительную защиту от коррозии. У этого бойлера косвенного нагрева цена  27.9 т.р.

Плюсы:

  • весьма надежное механическое управление;
  • защитный анод;
  • стеклокерамика на внутреннем покрытии бака;
  • большая мощность 23 кВт;
  • быстрота нагрева;
  • простое подключение.

Минусы:

  • бойлер зависит от подключаемого источника ГВС, что может обернуться боком в летний период;
  • я не вижу возможности подключения к электросети.

Вертикальный бойлер косвенного нагрева Drazice (Дражице) OKC 160 NTR

Этот вертикальный бойлер предлагает известный чешский производитель. Drazice специализируется на профессиональной разработке и выпуске водонагревателей. Это накопительный тип с комбинированным (косвенным и электрическим) нагревом, у бойлер косвенного нагрева принцип работы обеспечивает долговечность и надежность. Рассчитывайте на довольно высокую мощность Тэна – 2.20 кВт и теплообменника 32 кВт. Крепление напольное.

Объем бака рассчитан на 210 литров, что с лихвой хватит для большой семьи. Схема подключения бойлера косвенного нагрева позволяет распределить горячую воду по пяти точкам раздачи. Отлично проработана система защиты. Для контроля давления воды предусмотрен предохранительный клапан. От коррозии спасет защитный анод. Предусмотрена даже четвертая степень защиты от воды (корпус защищен от попадания брызг).

Плюсы:

  • обеспечивает водой несколько водозаборных точек;
  • чехи использовали неплохую сталь и качественное внутреннее эмалевое покрытие;
  • магниевый анод спасает технику от коррозийных изменений;
  • механический термометр позволяет контролировать температуру;
  • стабильная температура воды;
  • подходит для большой семьи.

Минусы:

  • бойлер очень тяжелый – порядка 100 кг;
  • если потребуется поиск расходников (анод, термостат), придется туго.

Вертикальный бойлер косвенного нагрева на 200 литров Gorenje GV 200

Еще один накопительный бойлер с косвенным нагревом предлагает знаменитый словенский бренд. Объем бака рассчитан на 200 литров, так что эта модель вполне подойдет для семьи из трех человек и успешно справится с 4-5 точками водозабора. Помимо этого, можно отметить вполне приличную функциональность, – стабильно работающее механическое управление, механический термометр. Отслеживать нагрев можно при помощи индикации.

Нагреватель неплохо защищен от всевозможных проблем. Есть обратный, предохранительный клапана, внятная защита от перегрева, один магниевый анод. Но, какая-либо степень защиты от воды отсутствует. Внутреннее покрытие бака представлено слоем высококачественной эмали, что в разы повышает срок службы бойлера. Крепление – напольное. У бойлера косвенного нагрева 200 литров цена от 27.2 т.р.

Плюсы:

  • доступная стоимость;
  • долго держит тепло;
  • механическое управление;
  • термометр;
  • бойлер выдает стабильную температуру воды;
  • есть гарантия;
  • подойдет для любой среднестатистической семьи;

Минусы:

  • для установки лучше позвать специалиста, уж больно невнятная инструкция;
  • слабый сервис.

Варианты подключения устройства для непрерывного нагрева воды

Подсоединение водонагревателя косвенного нагрева к системам отопления и водоснабжения выполняется в два этапа. Вначале подключается подача холодной воды:

  • Через нижний патрубок осуществляется подача.

  • В средней точке находится зона рециркуляции.

  • К верхнему патрубку подключаются точки раздачи.

Подключение к теплоносителю выполняется в обратном порядке:

  • Горячая вода поступает через верхний патрубок.

  • Остывший теплоноситель выходит из нижней точки.

Довольно часто практикуется подключение посредством трёхходового клапана. В результате получается автоматическая двухконтурная система:

  • Основное отопление.

  • Контур нагрева бойлера.

Работает подключение так: клапан переключает работу системы, руководствуясь сигналами термостата. Если температура в системе ГВС падает до установленного минимума, клапан срабатывает, перенаправляя поток горячей воды в змеевик (см. схему ниже). Когда температурный режим достигает заданных значений, клапан срабатывает в обратную сторону, направляя теплоноситель в систему отопления.

Способы монтажа

При подключении бойлеров Drazice необходимо соблюдать технику безопасности и придерживаться правил установки, указанных в инструкции. Настенные аппараты монтируются при помощи анкерных крепежей и скоб. Напольные типы требуют ровной поверхности, для них чаще всего приходится обустраивать возвышение. Чтобы сократить время нагрева воды, производитель рекомендует устанавливать бойлер выше котла или другого источника отопления.

Подключение бойлера проходит в несколько этапов. Первый — определение локации установки. В загородных коттеджах монтаж осуществляется в котельной, в многоквартирных комплексах — в коридоре, ванной или подсобке.

В аппарате есть патрубки подачи воды и теплоносителя: нижние предназначены для холодной воды и входа теплоносителя, верхние — для выхода горячей воды. Вода передвигается по системе ГВС и нагревается до момента, пока краны смесителя закрыты. Когда поворачивается барашек, жидкость поступает в кран. В случае с комбинированными бойлерами вода греется при помощи ТЭНа до тех пор, пока не дойдет непосредственно до пользователя.

Существует 3 варианта обвязки:

  • при помощи циркуляционных насосов;
  • трехходовой клапан;
  • гидравлический распределитель.

Схема с трехходовым клапаном целесообразна, если горячая вода нужна постоянно. Монтаж по такому типу возможен только в загородном доме. Котел, выполняющий функцию теплового источника, в этом случае должен быть с одним, первичным теплообменником. Обвязка бойлера осуществляется путем создания двух контуров: один нужен для обогрева помещения, второй — для нагрева воды.

Чтобы распределить теплоноситель, устанавливается трехходовой клапан. Когда температура в резервуаре опускается ниже необходимого уровня, он нагоняет теплый поток на контур нагрева воды. Как только температура жидкости достигает нужной отметки, клапан возвращает теплоноситель в первичный контур.

Вариант обвязки с циркуляционными насосами применяют, когда аппарат используется редко. Один насос монтируется на трубе подачи перед водонагревателем, второй — на отопительном контуре. Клапан в такой схеме не предусмотрен, подключение выполняется посредством простых тройников.

Подключение бойлера при помощи гидравлического распределителя применяется в больших загородных домах, где оборудовано несколько контуров. Гидрострелка нужна для упрощения системы отопления. Она распределяет давление воды во всех контурах на одном уровне.

После выбора варианта обвязки можно говорить о дополнительных элементах, которые понадобятся в процессе работы. Алгоритм подключения бойлера следующий:

  1. Произвести разводку и обозначить патрубки горячей и холодной воды.
  2. В нижней части бака прикрутить кран холодной воды, сверху — горячей.
  3. Подключить к теплоносителю.
  4. Установить термостат.
  5. Выбрать режим, протестировать оборудование.

Данный порядок действий примерный, все модели бойлеров Drazice комплектуются техническим паспортом и инструкцией, в которой указаны параметры монтажа.

Установка

Обычная схема предполагает соблюдение ряда условий:

  • Навесные водонагреватели крепятся на скобах или анкерных болтах.
  • Напольные ставят только на ровную поверхность.
  • Чтобы ускорить нагрев, размещать оборудование рекомендуется выше котла.
  • Патрубки, входящий и обратный, направляют в сторону котла.
  • При необходимости предусмотрен монтаж коллектора или гидравлической стрелки.

Есть 2 схемы подключения:

  • через трехходовой клапан;
  • посредством дополнительного насоса для циркуляции.

Для удобства демонтажа на входы-выходы труб из нагревателя устанавливают вентили. Ставят как можно ближе к корпусу для экономии тепла. Предохранительный клапан стоит на выходе трубы с холодной водой.

Определение места БКН

Если вы решили использовать в работе бойлер косвенного нагрева «Дражица», то на первом этапе важно определить его месторасположение. Если этот узел будет ближе к котельному оборудованию, то теплосъем окажется более эффективным, как и передача тепла на горячее водоснабжение

Установка бойлера осуществляется в котельной, однако иногда эту составляющую системы можно встретить в:

  • ванных комнатах;
  • коридорах;
  • подсобных помещениях.

При этом теплосъем будет не столь эффективным, как в случае со схемой, когда отопительное оборудование располагается в котельной. Но у этого решения есть и свои преимущества, выраженные в том, что потребители окажутся ближе к бойлеру, теплопотери при этом снизятся, как и время ожидания горячей воды.

Способы подключения

Косвенный нагреватель подключают к водопроводу и отоплению поэтапно. Сначала — трубу холодной воды:

  • нижний патрубок для подачи воды;
  • посередине — область рециркуляции;
  • к верхнему патрубку подключены точки водозабора.

Затем подключают теплоноситель:

  • по верхнему патрубку идет горячая вода.
  • из нижнего вытекает теплоноситель, отдавший тепло.

На практике часто используется схема подключения с трехходовым клапаном. Ее результат — автоматическая 2-контурная система из:

  • основной линии отопления;
  • контура нагревания бойлера.

Принцип работы: клапан, реагируя на сигналы термостата, переключает систему. Когда температура в водопроводе опускается до заданного параметра, клапан открывается и отправляет горячую воду в змеевик. При достижении температурой нужной отметки клапан снова срабатывает — в противоположном направлении, отправляя теплоноситель назад в систему.

Поделитесь в социальных сетях:FacebookXВКонтактеredditWhatsApp
Напишите комментарий
