Регистр отопления: Преимущества и недостатки регистров отопления, руководство по самостоятельному изготовлению регистра

Виды регистров отопления

Особенности

Существует мнение о том, что радиаторы в сравнении с регистрами более качественно справляются со своей основной задачей, поскольку им присуща дополнительная площадь. Но регистры, при производстве которых применяются гладкоствольные трубы, имеют показатели теплоотдачи, превышающие аналогичные значения радиаторов в значительной степени. А дополнительная модернизация конструкции, которая предполагает крепление к системе пластин из металла, положительно скажется на эффективности работы регистра.

Если планируется монтаж регистров общего назначения, соединив между собой тонкие трубки, расположенные параллельно, в итоге сформируется качественная и привлекательная конструкция, которую в некоторых случаях именуют дизайн-радиаторами. Изготовление таких приборов актуально для применения в зданиях общественного назначения.

Основной областью использования регистров все же являются предприятия, а также различные служебные либо технические помещения.

В ходе эксплуатации приборы зарекомендовали себя с положительной стороны, отличаясь долговечностью. Будет ошибкой считать, что регистры для отопления могут быть только грубой связкой металлических труб, поскольку производители продукции предлагают потребителям отдельные конструкции небольшого размера, которые можно устанавливать для обогрева частных домов, при этом не снижая общую привлекательность интерьера.

Диаметр труб для изготовления подобных отдельных устройств обычно составляет около 32 мм, за счет чего в разы облегчается их установка.

Компактность и невысокая стоимость таких регистров являются основными положительными особенностями, позволяющими обустроить систему для обогрева жилища. В качестве сырья для изготовления приборов выступают различные материалы, а также конструкции могут иметь различную форму. Главной особенностью отопительных конструкций этого типа является возможность их изготовления своими руками из стали, алюминия либо другого сырья.

Стоит выделить следующие преимущества регистров:

  • большой срок службы – стальные и алюминиевые системы обычно эффективно функционируют на протяжении 20–25 лет с минимальной вероятностью возникновения поломок;
  • высокий показатель теплоотдачи, которая объясняется большей мощностью в сравнении с батареями или радиаторами;
  • легкий процесс монтажа и простота эксплуатации. Выполнить установку прибора под силу любому, кто имеет минимальные знания о правилах организации теплоснабжения.

Необходимо отметить, что отопительные регистры имеют некоторые минусы, такие как:

  • большой объем теплоносителя, за счет которого происходит быстрое остывание системы;
  • небольшой уровень конвекции воздуха, что отрицательно сказывается на работе;
  • некоторые конструкции имеют малопривлекательный внешний вид, однако, подобная особенность скорее характерна для изделий, которые были изготовлены самостоятельно.

Спрос на продукцию довольно высокий за счет того, что устройства могут быть использованы в любых отопительных системах, поскольку конструкция одинаково эффективно работает как с водой, так и с антифризом. Кроме того, стоит выделить еще один вариант подключения прибора – это монтаж внизу трубы нагревателя электрического типа с терморегулятором, за счет которого нагрев теплоносителя будет происходить от электрической сети.

Однако подобная конфигурация требует также установки в верхней части системы расширительного бака. При таком устройстве отопительный регистр будет выступать в роли автономной отопительной системы, что очень удобно при обогреве строений хозяйственного назначения с небольшой площадью.

Фото лоджии 6 кв. м.

Основная классификация

Поделить предлагаемые рынком регистры можно на два типа:

  • Змеевиковые (S-образные)
  • Секционные

Змеевиковые (S-образные)

Широкое распространение получили змеевиковые регистры, состоящие из нескольких секций. Последние соединяются между собой дугами, у которых диаметр соизмерим с секционным. Получается труба сплошной конфигурации, для которой рабочей является вся поверхность. Эффективность установок очень высока.

Для изготовления змеевиковых регистров используют стальную гладкостенную трубу с высоким содержанием углерода. Участки, на которых происходит сужение, устранены, благодаря чему значительно понижается гидравлическое сопротивление внутри. На рынке также встречаются модели, выполненные из низколегированной или нержавеющей стали, чугуна.

Секционные

Наиболее востребованными среди владельцев-частников являются секционные регистры отопления, состоящие из закрытых заглушками труб, соединенных между собой. Теплоноситель пропускается по верхней трубе, в конце которой он перетекает в следующую – и так до выхода.

Чтоб увеличить коэффициент теплоотдачи, переход для теплоносителя между трубами делают максимально близко к краю. Заглушки между трубами бывают одного из двух типов: эллиптические или плоские. Патрубок на входе изготавливается под фланец, резьбу или приварку.

Секционные отопительные регистры оснащаются резьбовым штуцером, посредством которого монтируется отводчик для скапливаемых воздушных масс. Диаметр основных горизонтальных труб бывает различным и варьируется от 25 мм до 40 см (в приборах бытового назначения – до 16 см). Переход осуществляется патрубками меньшего сечения. Еще одна особенность установок – максимальное давление внутри не должно превышать 1 МПа.

Подтипы отопительных регистров

Помимо собственной конфигурации, регистры отопления могут делиться на подтипы по следующим признакам:

  • Варианты расположения
  • Материал изготовления

Способы подвода теплоносителя

естественная циркуляция

Диагональный

Этот способ подключения оправдан, если теплоноситель состоит из 12 и более секций. Наилучший эффект обеспечивается при двухтрубном подключении отопительных приборов. Труба, подводящая теплоноситель располагается сверху, а отводящая снизу.

Потери тепла в такой завязке составляют не более 5%.

многоквартирных домов

Если осуществить подвод наоборот, то коэффициент полезного действия станет ниже на 7%.

Нижний

автономным отоплениемвоздушных клапанов

Потери тепла при таком способе значительные, они доходят до 15%.

При таком способе вход и выход теплоносителя осуществляется снизу и это должно иметь свои негативные последствия, но при достаточном давлении в системе радиатор полностью становится горячим.

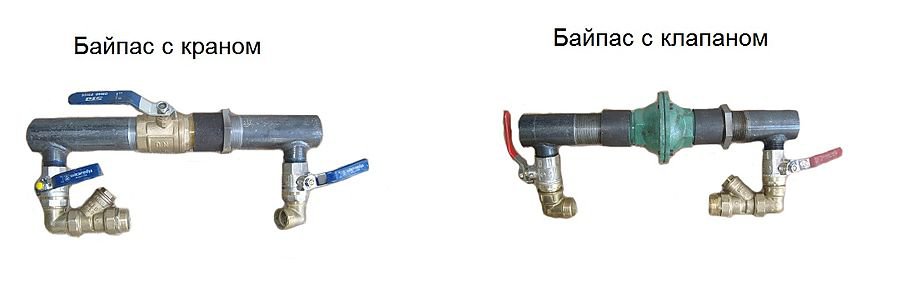

Увеличить эффективность отопления поможет . Он дает возможность регулировать температуру в каждом помещении. Его устанавливают на впускном и выпускном патрубке.

Конвекторы для отопления

Конвекторы — это приборы, у которых теплоотдача происходит за счет конвекции. Самая простая модель — это труба (теплообменник) с нанизанными на нее металлическими пластинами. В наши дни внешний облик такого агрегата имеет массу вариаций, что позволяет его без особых трудностей вписать в любой современный дизайн. Монтируются приборы по-разному. Могут быть встроенные, навесные настенные, напольные.

Строение напольного конвектора. Нажмите на фото для увеличения.

Конвекторы имеют ряд преимуществ. Прежде всего, они надежны, чертеж такого агрегата довольно прост. Эти приборы отопления лучше, чем чугунные или стальные радиаторы, так как конвекторы менее громоздкие

И что немаловажно — они имеют относительно низкую стоимость. К недостаткам относят низкий коэффициент теплоотдачи

Для полноценной работы такого прибора необходима высокая температура и скорость движения воды. Помимо этого, во время функционирования приборов из пола заглатывается и пыль, которая затем распыляется по помещению.

Расчет

Чтобы выполнить верные расчеты регистра в первую очередь необходимо определиться с типом конструкции. Тогда станут понятны геометрические параметры прибора, а также схема и принцип циркуляции внутри теплоносителя. Выделяют несколько проверенных методик, позволяющих рассчитать параметры отопительных устройств.

Кроме расчетов, сделанных специалистами, в некоторых случаях отдают предпочтение самостоятельным чертежам и вычислениям, для этого существует довольно простая схема.

Прежде чем приступать к работе с ней, необходимо определиться с некоторыми значениями, которые будут использованы. Нужно знать следующие параметры:

  • площадь отапливаемого помещения;
  • коэффициент теплоотдачи материала, из которого будет изготовлен прибор;
  • диаметр труб.

Формула для подсчета выглядит следующим образом:

Q=P•D•L•K•∆t, где

  • Q – это удельная тепловая мощность, которая измеряется в Вт;
  • P – это число π, которое составляет 3,14;
  • D – диаметр используемых труб;
  • L – длина 1 секции системы;
  • K – коэффициент теплопроводности;
  • ∆t – разница температур между воздухом и теплоносителем.

Подробнее о том, как произвести расчет регистра отопления, вы узнаете из следующего видео.

Преимущественные особенности использования регистра

Принцип соединения труб сваркой.

Регистровые теплообменники обладают определенными преимуществами перед другими отопительными приборами:

  1. Самодельные отопительные регистры отличаются большими размерами, поэтому осуществляют более равномерную теплоотдачу в отличие от радиаторов, являющимися локальными источниками тепла.
  2. Приборы легки в уходе и не имеют труднодоступных мест, в которых скапливается пыль.
  3. При качественной сварке деталей теплообменники выдерживают значительное давление и высокую температуру теплоносителя.
  4. При оборудовании прибора ТЭНом он может служить автономным источником отопления.
  5. Качественно смонтированный регистр отопления может прослужить без ремонта не менее 25 лет.

В то же время регистры отопления имеют худшие характеристики в сравнении с радиаторами такого же размера, у которых поверхность теплообмена сформирована более компактно. Максимальное рабочее давление теплоносящей среды, на которое может быть рассчитан регистровый теплообменник, составляет 10 кгс/см². Более эффективно система работает с установкой циркуляционного насоса.

Основная суть статьи

Расчет теплового потока

Для точного расчета лучше обратиться к инженеру теплотехнику компании производителя, продавца, либо посчитать число радиаторов на онлайн калькуляторе. Ориентируйтесь на размеры помещения, число окон, дверей, материалы стен, климат месторасположения дома, мощность радиатора отопления и другие технические характеристики приборов.

При планировании отопления примите во внимание абсолютно все факторы

Упрощенный самостоятельный расчет радиаторов отопления по площади выглядит следующим образом.

Расчет мощности радиатора отопления.

Для 1 кв. м помещения нужно 100 вт, если в комнате высотой 2, 8 кв. м 1 оконный проем и одна стена, граничащая с улицей.

Если 2 стены наружные, окно 1, потребуется 120 вт. Для 1 кв. м. комнаты.

При 2 окнах, 2 стенах, пограничных с улицей – 130 вт. – 1кв. м.

Остается перемножить число метров и число Ватт. Если высота потолков превышает стандарт 2,7 – 2, 8 кв. м., помножьте полученную ранее сумму на 1,1 (коэффициент поправки).

Как узнать число секций?

Размеры конструкции, расчет количества секций радиаторов отопления делают следующим способом: известную мощность, определенную для одной комнаты разделите на мощность одной секции радиатора, озвученную в его паспорте. Результат деления – это число секций. При получении не целого числа, к примеру, 10,6, купите 11 секционный прибор.Если секция — 170 – 190 Вт мощности, комната 18 – 20 кв. м.

При самостоятельном подсчете необходимо обратить внимание на число обогревательных трубок в 1 ряду

Важно знать, что горизонтальные секционные радиаторы имеют теплоотдачу превышающую тепловыделение вертикальными высокими батареями

Важно знать, что горизонтальные секционные радиаторы имеют теплоотдачу превышающую тепловыделение вертикальными высокими батареями

Фирмы производители, ориентированные на потребителей, недостаточно знакомых с техническими характеристиками, зачастую указывают в паспортных данных размер площади помещения. Это облегчает выбор подходящих параметров при условии стандартных размеров радиаторов. Для оригинальных моделей расчет секций радиаторов по площади помещения доверьте инженеру компании изготовителя

Они примут во внимание каждый фигурный регистр батареи отопления

ПОСМОТРЕТЬ ВИДЕО

Трубчатый стальной отопительный радиатор– это выбор рачительного хозяина, обладающего высокоразвитым художественным вкусом: они экономичны, практичны, декоративны, легки для монтажа, компактны и безопасны во всех отношениях: не собирают пыль, исключают случайные травмы. Стальные трубчатые батареи отопления, покрытые синтетическими защитными составами, не поддаются коррозии, внешне влагоустойчивы, при оснащении фильтрами и автоматикой работают 20 – 30 лет. Стальные трубчатые радиаторы отопления пользуются большой популярностью в многоквартирном доме.

Потери тепла через трубы

В городской квартире все просто: и стояки, и подводка к отопительным приборам, и сами приборы находятся в обогреваемом помещении. Какой смысл переживать из-за того, сколько тепла рассеивает стояк, если оно служит той же цели — отоплению?

Однако уже в подъездах многоквартирных домов, в подвалах и в части складских помещений ситуация в корне иная. Обогреть нужно одно помещение, а подвести к нему теплоноситель через другое. Отсюда — попытки минимизировать теплоотдачу труб, по которым горячая вода поступает в батареи.

Теплоизоляция

Самый очевидный способ того, как может быть уменьшена теплоотдача трубы стальной — теплоизоляция этой трубы. Еще двадцать лет назад способов для этого было два: рекомендованный нормативной документацией (утепление стекловатой с обмоткой негорючей тканью; еще раньше внешнюю изоляцию вообще выполняли твердой с использованием гипсового или цементного раствора) и реалистичный: трубы просто заматывались тряпьем.

Сейчас появилась масса вполне адекватных способов ограничить потери тепла: тут и пенопластовые накладки на трубы, и разрезные оболочки из вспененного полиэтилена, и минеральная вата.

При строительстве новых домов эти материалы активно применяются; однако в жилищно-коммунальной системе ограниченность, вежливо говоря, бюджета приводит к тому, что трубы в подвалах по-прежнему просто заматывают сса… гм, рваными тряпками.

Добро пожаловать в двадцать первый век

Как установить регистр отопления

Установить регистр отопления может каждый хозяин без привлечения к работам мастера. Чтобы упростить сборочные операции, предварительно необходимо подготовить каждый из элементов отопительной системы согласно проекту.

Одно из главных предъявляемых требований – качественное соединение регистра с трубопроводами. Оно должно выдерживать максимально допустимую нагрузку – 10 МПа. Если стыковка производится посредством сварки, нужно следить за качеством швов.

Регистры рекомендуется размещать вдоль одной стены. При этом необходим минимальный уклон по направлению движения теплоносителя – до 0.05% от длины прибора.

Располагать регистры отопления необходимо поближе к половой поверхности. Чем больше диаметр основной трубы, тем меньше будет сопротивление для циркулирующего теплоносителя.

Эффективность прибора зависит от большого числа факторов, среди которых площадь нагрева, прямо пропорциональная длине и диаметру труб. Наибольшее распространение в быту получили модели со следующими характеристиками:

  • Рекомендуемый диаметр труб – от 25 до 160 мм
  • Соединительные перемычки у секционных моделей – от 30 мм
  • Расстояние между основными трубами – от 50 мм
  • Максимальное давление – 10 МПа
  • Материал – высокоуглеродистая сталь

Изготавливаем регистр своими руками

Каждый, кто умеет работать со сварочным аппаратом, способен изготовить регистр отопления самостоятельно. Несложную конструкцию можно будет наполнить антифризом или маслом.

Вводное видео по изготовлению

Чтобы сделать отопительный прибор своими руками, рекомендуется следовать инструкции:

  1. Нужно подготовить трубы подходящих диаметров и нарезать заготовки
  2. Внутренняя часть трубы проверяется и при необходимости зачищается, чтоб снизить и без того высокое сопротивление для циркулирующего теплоносителя
  3. С торцов привариваются заглушки, в некоторых из них высверливаются отверстия

Трубками меньшего диаметра (вертикальные) соединяются более толстые (горизонтальные)
Необходимо смонтировать краны для удаления воздуха, который будет скапливаться с краев
Все швы аккуратно и качественно зачищаются, поверхность окрашивают масляными красками

В переносных конструкциях необходимо установить нагревательный тэн мощностью от 1.5 до 6 Вт, который будет работать от обычной розетки. Если система работает от отопительного котла, эффективность регистров можно увеличить за счет установки мощного циркуляционного насоса.

Основные преимущества

Среди многочисленных преимуществ регистров отопления следует отметить:

  1. Имеется возможность заказать изготовление отопительных приборов по индивидуальному чертежу заказчика
  2. Внутри них роль теплоносителя может выполнять не только жидкость, но и горячий пар

Установка не требует специального оборудования
Могут устанавливаться в помещениях с большой площадью, так как характеризуются эффективным теплообменом несмотря на компактные и скромные размеры
Приемлемая стоимость

В заключении

Безусловно, регистры отопления приходят на смену классическим радиаторам отопления. В частных домах их можно встретить в помещениях с более агрессивными условиями (туалет, ванная, периодически неотапливаемые помещения и т. д.). Для хорошего мастера не составит труда изготовить подобный прибор самостоятельно.

Что представляет собой ткань

Подготовительный этап работ

Если ландшафт на участке неровный, необходимо просчитать высоту сетки и перепады уровня

Перед тем как сделать забор из рабицы, выполняют подготовку. Делают эскиз расположения столбов, отмечают ворота, калитку. Высчитывают объем сетки, метраж трубы для опор, определяют массу песка, цемента, щебня для бетонирования в грунте. В эскизе указывают места вкапывания столбов с учетом дорог, тротуаров, особенностей рельефа.

Если строят ограду на ровной местности, трудностей с разметкой не возникает. Забор на поверхности с уклоном требует внимательного отношения, т. к. опоры придется вкапывать на разном уровне. Сетку при этом натягивают так, чтобы ее край проходил параллельно условной линии соединения вершин опор.

Если сетку натягивают без деления на секции, длину забора и расстояние между опорами можно брать произвольно. Секционная установка требует разграничения участков еще на этапе проектирования.

Очищают место прохождения ограды, вырубают мешающие кусты. Если на пути есть деревья, их лучше не уничтожать, а сдвинуть границу забора. Для сетки ставят металлические, деревянные стойки. Применяют железобетонные готовые опоры или бетонируют на месте, сооружают кирпичные столбики, устанавливают асбоцементные трубы.

Расчет материала

Расчет сетки рабицы производится по погонному метру

Количество сетки определяют по протяженности забора в погонных метрах. Делят требуемое количество на длину одного свертка и получают число железных рулонов. Ограждение можно ставить с двух сторон опор, тогда полученный метраж забора умножают на два.

Очень высокие ограды делают с установкой двух или трех слоев сетки по высоте, поэтому при вычислении количества материала учитывают и это обстоятельство.

Число столбов определяют так, чтобы расстояние между ними было около 2,5 м. На углах и поворотах добавляют по опоре, даже если расстояние меньше указанного. Такое правило действует для натяжного и секционного варианта установки. Расстояние выбирают так, чтобы соединять сетку-рабицу на столбе, а не на весу между опорами.

Для изготовления секций считают количество уголка, длину берут по расстоянию между столбами, а высоту рассчитывают так, чтобы не нужно было резать рулон по ширине. Количество уголка по периметру одной карты умножают на число каркасов и получают общую протяженность материала.

Что понадобится для работы

Для выкапывания ям под столбы применяют штыковые лопаты. Для плотного грунта используют лом, корни в земле рубят с помощью топора. Землю выбрасывают в отвал или уносят с участка носилками или ведрами. Бетонную массу готовят в бетономешалках, выбирают аппараты небольшого объема, т. к. нужно немного смеси.

Для заброски в барабан применяют совковые лопаты. Если раствор готовят руками, потребуется корыто, в котором смешивают ингредиенты с помощью кельм и лопат. В ямах бетон распределяют кельмой, используют электрический вибратор для выгонки воздушных пузырей.

Для сварки потребуется аппарат с требуемыми расходными материалами (электроды, сварная проволока). Для стоек готовят профильную трубу квадратного или прямоугольного сечения размером 80 х 80 мм или 80 х 100 мм, толщина стенки 5 мм. Каркас сетки делают из аналогичного материала размером 40 х 40, толщина стенки 4 мм. Сетку соединяют проволокой для вязки, понадобится крючок.

Глянцевый эффект

Расчет теплоотдачи регистра отопления

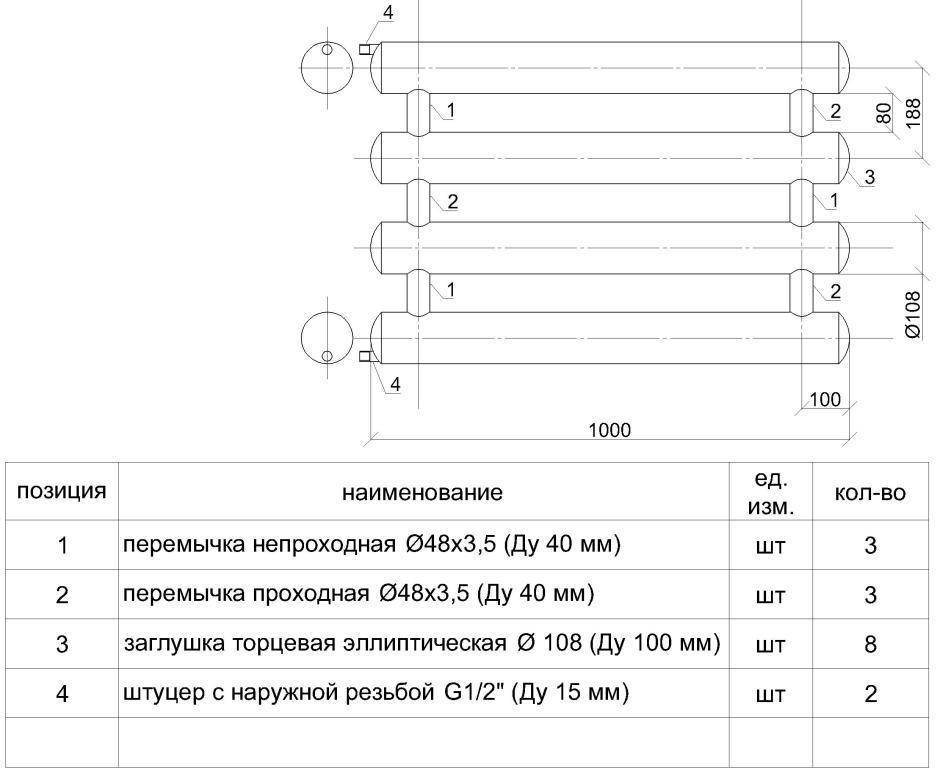

Регистр отопления из четырех гладких труб и схема движения теплоносителя показаны на рисунке.

На схеме четко показано каким образом перемещается теплоноситель внутри отопительного регистра. В целях поддержания в помещениях определенных температурных условий и соблюдения СнИПов требуется производить расчет теплоотдачи регистра отопления. Для осуществления расчетов теплоотдачи Вам потребуется скачать файл Excel на компьютер.

Более подробно рассмотрим как воспользоваться указанным файлом для получения результатов о теплоотдачи отопительных регистров.

Исходные данные, которые могу потребоваться для расчета:

Исходных данных не много, они понятны и просты.

  1. Диаметр труб Dв мм заносим

в ячейку D3: 108,0

  1. Длину регистра (одной трубы) Lв м записываем

в ячейку D4: 1,250

  1. Количество труб в регистре Nв штуках пишем

в ячейку D5: 4

  1. Температуру воды на «подаче» tпв °C заносим

в ячейку D6: 85

  1. Температуру воды на «обратке» tов °C пишем

в ячейку D7: 60

  1. Температуру воздуха в помещении tвв °C вводим

в ячейку D8: 18

  1. Вид наружной поверхности труб выбираем из выпадающего списка

в объединенных ячейках C9D9E9: «При теоретическом расчете»

  1. Постоянную Стефана-Больцмана C в Вт/(м2*К4) заносим

в ячейку D10: 0,00000005669

  1. Значение ускорения свободного падения g в м/с2 вписываем

в ячейку D11: 9,80665

Меняя исходные данные можно смоделировать любую «температурную ситуацию» для любого типоразмера регистра отопления!

Теплоотдача просто одиночной горизонтальной трубы также может легко быть посчитанной по этой программе! Для этого достаточно указать количество труб в регистре отопления равное единице (N=1).

Результаты полученные при расчете теплоотдачи и их интерпретация

  1. Степень черноты излучающих поверхностей труб εавтоматически определяется по выбранному виду наружной поверхности

в ячейке D13: =ИНДЕКС(H5:H31;G2) =0,810

В базе данных, расположенной на одном листе с программой расчета, для выбора представлены 27 видов наружных поверхностей труб и их степени черноты. (Смотри в файле для скачивания в конце статьи.)

  1. Среднюю температуру стенок труб tст в °C вычисляем

в ячейке D14: =(D6+D7)/2 =72,5

tст=(tп+tо)/2

  1. Температурный напор dt в °C рассчитываем

в ячейке D15: =D14-D8 =54,5

dt=tст— tв

  1. Коэффициент объемного расширения воздуха β в 1/K определяем

в ячейке D16: =1/(D8+273) =0,003436

β=1/(tв+273)

  1. Кинематическую вязкость воздуха ν в м2/с вычисляем

в ячейке D17: =0,0000000001192*D8^2+0,000000086895*D8+0,000013306 =0,00001491

ν=0,0000000001192*tв2+0,000000086895*tв+0,000013306

  1. Критерий Прандтля Pr определяем

в ячейке D18: =0,00000073*D8^2-0,00028085*D8+0,70934 =0,7045

Pr=0,00000073*tв2-0,00028085*tв +0,70934

  1. 16. Коэффициент теплопроводности воздуха λ рассчитываем

в ячейке D19: =-0,000000022042*D8^2+0,0000793717*D8+0,0243834 =0,02580

λ=-0,000000022042*tв2+0,0000793717*tв+0,0243834

  1. Площадь теплоотдающих поверхностей труб регистра A в м2 определяем

в ячейке D20: =ПИ()*D3/1000*D4*D5 =1,6965

A=π*(D/1000)*L*N

  1. Тепловой поток излучения с поверхностей труб регистра отопления Qи в Вт вычисляем

в ячейке D21: =D10*D13*D20*((D14+273)^4- (D8+273)^4)*0,93^(D5-1) =444

Qи=C*ε*A*((tст+273)4— (tв+273)4)*0,93(N-1)

  1. Коэффициент теплоотдачи при излучении αи в Вт/(м2*К) рассчитываем

в ячейке D22: =D21/(D15*D20) =4,8

αи=Qи/(dt*A)

  1. Критерий Грасгофа Gr вычисляем

в ячейке D23: =D11*D16*(D3/1000)^3*D15/D17^2 =10410000

Gr=g*β*(D/1000)3*dt/ν2

  1. Критерий Нуссельта Nu находим

в ячейке D24: =0,5*(D23*D18)^0,25 =26,0194

Nu=0,5*(Gr*Pr)0,25

  1. Конвективную составляющую теплового потока Qк в Вт вычисляем

в ячейке D25: =D26*D20*D15 =462

Qкк*A*dt

  1. А коэффициент теплоотдачи при конвекции αк в Вт/(м2*К) определяем соответственно

в ячейке D26: =D24*D19/(D3/1000)*0,93^(D5-1) =5,0

αк=Nu*λ/(D/1000)*0,93(N-1)

  1. Полную мощность теплового потока регистра отопления Q в Вт и Ккал/час считаем соответственно

в ячейке D27: =(D21+D25)/1000 =0,906

Q=(Qи+Qк)/1000

и в ячейке D28: =D27*0,85985 =0,779

Q’=Q*0,85985

  1. Коэффициент теплоотдачи от поверхностей регистра отопления воздуху α в Вт/(м2*К) и Ккал/(час*м2*К) находим соответственно

в ячейке D29: =D22+D26 =9,8

α=αик

и в ячейке D30: =D29*0,85985 =8,4

α’=α*0,85985

На этом расчет в Excel завершен. Теплоотдача регистра отопления из труб найдена!

Расчеты многократно подтверждены практикой!

Применение

Большей своей частью регистры находят применение на различных производствах. Серьезные размеры и ощутимый расход теплоносителя – все это подходит для отопления цехов, складов и других помещений, имеющих большую площадь.

Отопительные регистры – оптимальный КПД при условии их эксплуатации в промышленных зданиях. Обычные радиаторы проигрывают на фоне таких приборов отопления, так как у них лучшая теплоотдача и гидравлика. При этом себестоимость их изготовления относительно низкая и они дешевы в эксплуатации, что позволяет организовывать выгодные с точки зрения экономии системы отопления.

Регистры этого вида рекомендуется устанавливать в помещениях, в отношении которых действуют жесткие нормы санитарной безопасности, например, к ним относят детские сады. Такие приборы просты в плане поддержания чистоты, так как они без значительных усилий очищаются от различного вида загрязнений.

В то же время отопительные регистры нельзя признать экономичными. Это обусловливается потреблением существенных объемов теплоносителя для поддержания их функциональности, что заставляет тратить много энергии.

Применение на основе стальных труб возможно в отопительных системах, характеризуемых как однотрубные или двухтрубные, вне зависимости от вида циркуляции теплоносителя: принудительная или самотечная.

Поделитесь в социальных сетях:FacebookXВКонтактеredditWhatsApp
Напишите комментарий
