Мангал из газового баллона изготавливаем своими руками

История

Какие мангалы из баллонов бывают

Можно сделать разные виды мангалов, используя ненужный газовый баллон.

Самое простое решение — сделать ёмкость без крышки. Она может выглядеть незамысловато и просто, хотя никто не запрещает проявить фантазию и сотворить буквально произведение искусства.

Кто любит проводить время за барбекю, тот соответственно и подбирает аналогичный тип жаровни. Часть баллона срезают, превращая её в дверцу на петлях. На ёмкости располагают сетку, а под ней угли.

Более сложно сделать коптильню и смокер, но труд окажется полезным. В коптильне нужно соорудить топку, чего нет в обычном мангале

Важно соблюсти герметичность изделия. Чтобы соорудить такую разновидность можно приварить к первой ёмкости другую и обустроить дымоход.

Смокер тоже аналог «паровоза», но гораздо функциональнее остальных типов мангала: здесь можно и жарить, и обжаривать, и коптить, и делать гриль.

Газовый баллон прочен, долговечен, легко выдерживает высокую температуру, потому это прекрасный материал для шашлычницы.

Вам будет интересно: Печка из автомобильных дисков

Для того, чтобы сделать всё-таки желаемое изделие, разбираются, из каких элементов состоит мангал из баллона:

  • съёмная или открывающаяся и закрывающаяся крышка;

  • ручка для крышки и ручки для переноса самого агрегата;

  • петли для крышки или стойки для съёмной детали;

  • уголки, которые используются в нескольких целях;

  • продукты горения могут вырываться вверх, через открытую крышку, но лучше сделать дымоход;

  • без ножек тоже никуда: они могут быть стационарными и грандиозными, или тонкими и прочными, но мобильными. По высоте ножки не должны вызывать боли в спине во время готовки;

  • полочка для топлива будет очень кстати;

  • Дополнительно можно соорудить и навес, тогда колдовать над приготовлением пищи можно будет в любую погоду. Полочки для продуктов тоже будут полезными.

Комментарии

Поделки на Новый год

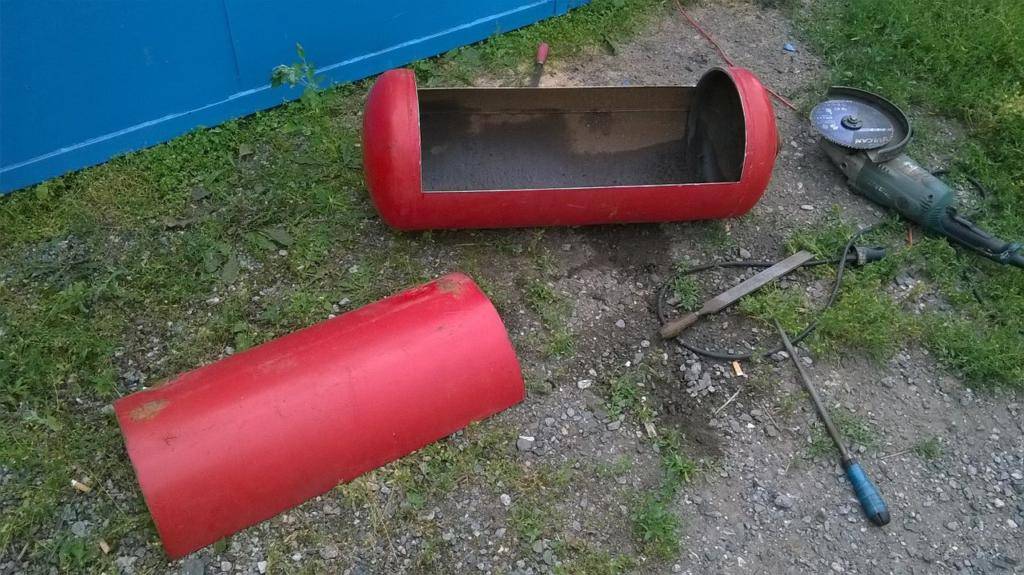

Режем баллон по размерам

В соответствии с нашими отметками отрезаем часть баллона.

В местах разметок отверстий, просверливаем их, также делаем надрезы при помощи болгарки и отрезаем верхнюю часть емкости с вентилем.

Теперь на месте крана у нас появилось отверстие. Его можно использовать для вытяжки. Для этого приварите Г-образную трубу.

К основанию мангала привариваем петли, в размеченной области, и крепим вырезанную часть, которая будет выступать в качестве крышки.

В качестве ножек можно использовать обычные профильные трубы или каркас какой-нибудь старой конструкции.

С лицевой стороны мангала крепим уголки для ручки. Крышку можете закрепить при помощи цепи.

Для такого мангала подойдут шампуры с длиной 30 см.

Конструкция для шашлыков готова, можете украсить ее по своему усмотрению.

Покрывные материалы

Фронтоны домов: фото вариаций оформления

На сегодняшний день существует множество способов обустройства и вариантов декоративной отделки фронтонных плоскостей. Безусловно, решение во многом зависит непосредственно от того, каким образом хозяева планируют использовать пространство, расположенное под крышей

Однако необходимо принимать во внимание, из каких именно материалов предполагается конструирование коробки здания и кровли

Как сделать фронтон крыши? Зачастую его выполняют в виде:

  • сборного каркаса из деревянных реек с укладыванием теплоизоляционного слоя и наружной облицовкой вагонкой либо сайдингом;
  • кирпичной либо газобетонной кладки с дальнейшей отделкой поверхности цементно-песчаной штукатуркой;
  • кладки бруса или бревна в виде продолжения вертикальной части несущих стен бревенчатого строения.

Оформление фронтона сильно влияет на общий вид фасада здания

Просматривая многочисленные фото фронтонов крыш, можно заметить, что очень эффектным видом характеризуется здание, кровля которой состоит из 4-х двухскатных секций. В представленном случае четыре треугольника либо трапеции становятся неотъемлемым элементом фасадной части. В связи с этим для кирпичных и деревянных домов конструкция подгоняется таким образом, чтобы визуально кладка выглядела единым целым.

Мангал из трубы и с трубой

Соорудить жаровню из трубы чуть сложнее. В том плане, что нужно будет заварить торцы. Все остальные операции ничем не отличаются. Даже конструкции точно такие-же.

Мангалы из трубы — изготовление потребует чуть больше времени: нужно приварить боковушки

Зато при использовании трубы есть свои плюсы: раз уж все равно будем приваривать бока, то почему бы не сделать дверцу (на фото слева). Использовать можно старую от печки — через нее можно подкладывать дрова, а также регулировать подачу воздуха, пока «готовятся» угли.

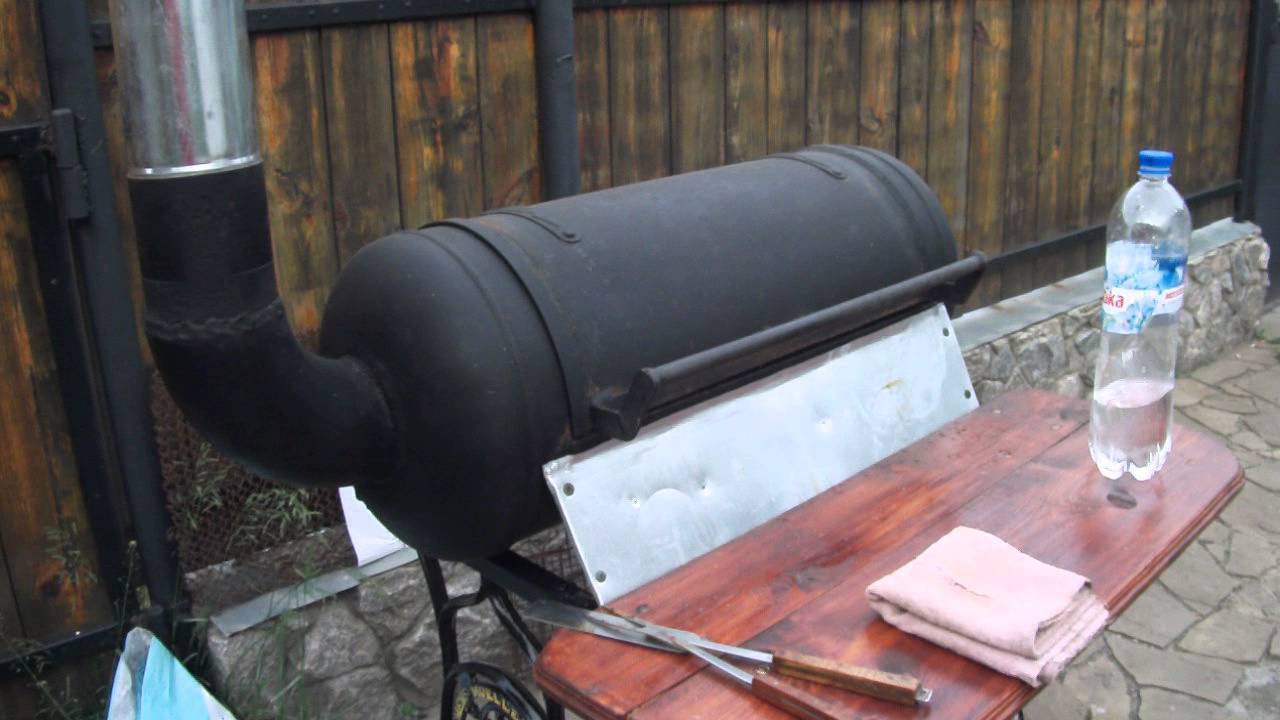

Мангал с  трубой

Для обеспечения лучшей тяги и чтобы дым не мешал находящимся рядом, можно к боковине мангала из баллона, трубы или бочки приделать дымоотводящую трубу. Работы это добавит, но не очень сильно. Зато пользоваться будет комфортнее: дым хорош на шашлыке, а дышать им совсем не хочется.

Мангалы с трубой более комфортны — дым уходит вверх. Оформить все тоже можно по-разному

О том, как сделать простой кирпичный мангал, читайте тут.

Монтаж дымоходной трубы для мангала

Дымоходная труба — это не обязательный элемент нашего самодельного мангала, но она придаёт более эстетичный вид и работает как регулятор степени копчёности приготовляемого продукта.

Для изготовления этого элемента вполне подходит труба с наружным диаметром 90м. и длиной 70см. Так как заводские углы имеют очень плавный поворот, острый угол можно сварить самому, предварительно вырезав сегмент трубы, который от точки поворота размечается с помощью угольника в две стороны по 45 градусов по окружности трубы. Вырезав болгаркой сегмент, загибаем меньшую часть к большей, с помощью уголка проверяем угол 90 градусов и свариваем их в месте. После этого выставляем трубу к месту приварки, там, где мы установили заслонку, и хорошо свариваем по кругу трубу. Следует заметить что каждый шов нужно зачищать зачистным диском. Так он приобретает более эстетичный вид и хорошо просматривается качество сварного шва.

Когда труба приварена, устанавливаем защитный колпак. Он фиксируется зажимным болтом.

Мангал-коптильня

Воспользовавшись инструкцией по созданию своими руками обычного мангала из газового баллона, вы сможете изготовить и коптильню. Главное отличие в конструкции – это наличие топки. Также коптильня должна быть герметичной. На дне баллона срезается полоса, затем необходимо срезать половину днища баллона. В итоге у нас получится пространство для топки. Изготавливается она из плотных железных листов – 2-3 миллиметра.

Элемент приваривается к днищу, после чего мы получаем цельную конструкцию. Также для мангала-коптильни требуется труба, через которую будет выходить дым. Эту часть можно приобрести на строительном рынке или изготовить из баллона с меньшим диаметром. Некоторые умельцы даже устанавливают мотор, задача которого заключается во вращении вертела с мясом.

Конструкцию необходимо покрыть безопасной, но при этом термостойкой краской. Начинать готовку можно после прокалки. Иногда с первого раза выветрить запах газолина не получается.

Креативная подвеска с фотографиями

Готовим к порезке баллон для мангала

Прежде чем делать первый рез, нужно обезопасить себя. Для этого необходимо набрать в баллон воду. Как это делается? Перед тем, как начать роботу, надо убедится что баллон пуст. Для этого открываем запорный кран, который находится в верхней части баллона и на слух определяем нет ли шипения газа. Далее так же, с открытым краном переворачиваем его вниз краном, чтоб вытекла вся имеющееся жидкость изнутри.

Запорный кран изготовлен из сплава бронзы, а бронза очень мягкий в обработке металл. Поэтому мы берём ручную ножовку по металлу и в нижней части крана —  там, где он закручивается в баллон, срезаем кран полностью. У нас образовалось входное отверстие, в которое мы можем вставить лейку или шланг для заполнения водой. Нужно понимать, что вода которая будет наполнять баллон, будет вытеснять воздух насыщенный газолином, поэтому запрещается при этой операции курить или пользоваться открытым или скрытым огнём!!!

Баллон должен быть полностью наполнен водой. После этого изготовляем пробку. Здесь нам может помочь корковая пробка от бутылки вина или что-то вроде этого. Немного подтесав её, плотно забиваем молотком в отверстие. Потом укладываем баллон в горизонтальное положение и делаем рез.

Остальные конструктивные изменения

В принципе, мангал из газ баллона практически готов. Остается только приварить ножки и сделать отверстия в самом баллоне для установки шампуров и подачи воздуха в зону горения угля. Начинают с отверстий для шампуров.

Одна из нанесенных продольных линий осталась не использованной. По ней необходимо нанести дополнительно метки, разделяющие равномерно линии на несколько отрезков. Длина последних 8 см. На их концах и делают сквозные отверстия диаметром 10 мм, используя дрель и сверло.

С противоположной стороны сделанного проема на приваренной стальной полосе необходимо сделать пазы под шампуры. Они должны располагаться точно напротив сделанных отверстий. Пазы делают болгаркой и отрезным диском.

Теперь надо сделать отверстия для подачи воздуха внутрь барбекющницы. Для этого от сварного шва цилиндрической части баллона в две стороны надо отложить по 10 и 20 см. По ним проводятся продольные линии, в общем их будет четыре по две с каждой стороны от шва. Они также делятся метками с расстоянием 5 см. После чего метки на двух парных линиях соединяются между собой. По ним болгаркой и отрезным диском делают сквозные прорези.

Отверстия и прорези под шампуры, прорези для воздуха в мангале из газового баллонаИсточник ar.pinterest.com

Остается заглушить отверстие, в которое вкручивался кран. Здесь просто берут пластинку толщиною 2-3 мм, которую к отверстию приваривают, обваривая сплошным швом со всех сторон.

В видео показано последовательность проводимых операций изготовления мангала из газового баллона:

Что касается ножек, то здесь огромное количество вариантов. Самый простой – ножки из стального уголка. Главное точно выбрать высоту установки газового мангала. Оптимально считается от 60 до 80 см, то есть удобный под рост взрослого человека. Хотя есть и низкие модификации.

Можно проявить фантазию и сделать ножки оригинальной формы, украшенные узорами. Можно приделать к ним ножки, сделать аппарат передвижным, мобильным, как показано на фото ниже.

Бабушкина швейная машинка плюс газовый баллон = «раритетный» мангал с оригинальными ножкамиИсточник ruscos.ru

Как сделать барбекющницу

В принципе, барбекюшница из газового баллона делается точно так же, как и мангал, только с небольшими добавлениями. Во-первых, внутрь устанавливается решетка. Она съемная, но для нее необходимо внутрь цилиндра установить опорные полочки. Изготавливают их из стального уголка 25х25 или 32х32 мм. Длина каждой полочки 10 см, приваривают их с двух противоположных сторон проема по три штуки на одинаковом расстоянии друг от друга. Место расположения по высоте – под отверстиями для шампур. Соответственно и с противоположной стороны на этой высоте.

Во-вторых, необходимо установить дымоход. Здесь достаточно много вариантов:

  • на крышке;
  • сбоку, с врезкой в отверстие для крана;
  • рядом с крышкой в цилиндрической части.

Барбекющница из газового баллона с боковым дымоходомИсточник es.decorexpro.com

Как усовершенствовать мангал

Есть много дополнительных мелочей, которые сделают процесс приготовления мяса, птицы или рыбы на мангале-барбекюшнице процессом удобным и необременительным. Вот несколько таких мелочей:

  1. К крышке устройства или к его цилиндрической части приваривают гайку, в которую вставляют термометр. Теперь можно следить, при какой температуре готовится мясное блюдо.
  2. На дымоход можно установить бак. В него друг на друга устанавливаются решетки. Это дополнительное приспособление – отличная конструкция коптильни.
  3. Можно внутрь мангала установить решетку, на всю его длину. Это будет колосник. Его задача – удерживать угли, но пропускать через себя золу, чтобы она не мешала гореть дровам.

Что касается декоративного оформления, то здесь также огромное поле деятельности. Что только не придумывают мастера. К примеру, вот такой вариант в виде паровоза, как на фото ниже. Определенно, такая конструкция украсит территорию дачи.

Мангал-барбекюшница из газового баллона в виде паровозаИсточник gyk.byxehog.ru.net

Из видео можно узнать, как создать мангал из газового баллона:

Заключение по теме

Сегодня найти в интернете мангалы из газового баллона с чертежами и точными размерами – не проблема. Предлагаются всевозможные варианты простых конструкций и с дополнительными удобными опциями. Но главное, как показала практика, это точное соблюдение высоты расположения шампуров над углями. Расстояние небольшое – будет гореть мясо, расстояние увеличили – блюдо будет готовиться долго.

Каким способом истребить, когда отсутствуют емкости?

Мастер класс видео бизиборд своими руками

Гидроизоляция фундамента: оптимальный выбор технологии

Техника безопасности при работе

В каждом баллоне пропана, даже с виду пустом, присутствуют конденсат и остатки газа. Они представляют опасность, потому что взрываются при контакте с искрой, образующейся при работе болгаркой или сверлении корпуса. Поэтому перед работой с емкостью необходимо тщательно удалить остатки газа, а также исключить искрение.

Удаление газа и конденсата

Емкость устанавливают на улице, вентиль полностью открывают, если есть возможность – выкручивают.

Переворачивают вверх дном, сливают конденсат, ждут, чтобы газ вышел. Периодически емкость поворачивают и проверяют при помощи мыльной пены: если пузырьки перестали появляться – можно работать дальше.

Выпуск остатков газа из перевернутого баллона

Если вентиль ранее выкрутить не получилось – укладывают баллон на бок и, осторожно отпиливают ножовкой кран, поливая место резки водой, чтобы не образовывалась искра

Промывка водой

При помощи шланга под напором емкость полностью заполняют водой, оставляют отстояться от несколько часов до нескольких суток. За это время вода впитывает остатки газолина, газа, запах.

Можно использовать компрессор с пистолетом. Тогда вода выходит примерно вот так.

После этих мероприятий емкость разрезают болгаркой.

Можно разрезать, полностью заполнив сосуд водой. Вместо вентиля забивают деревянную заглушку. Укладывают на наклонную поверхность и выполняют прорез. При резке вода не дает образовываться искре.

Преимущества и недостатки мангала

У мангала, переделанного из газового баллона, целый ряд преимуществ перед покупными образцами. Переделки практичны, оригинальны, изготавливаются с большой выдумкой.

Достоинства мангала:

  • Универсальность –можно приготовить шашлык, гриль, барбекю, запечь овощи, использовать в качестве коптильни
  • Закрывается крышкой, мясо равномерно обжаривается и остается сочным, угли тлеют дольше, поэтому остывшее блюдо можно подогреть
  • Толстостенные металлические стенки хорошо держат тепло, устойчивы к деформации
  • Сделать мангал из газового баллона своими руками проще, в магазине выбор изделий ограничен, предлагаемые образцы либо дороги, либо примитивны и ненадежны

Критические замечания сводятся к тому, что на полукруглом дне неудобно раскладывать дрова. Тонкие ценители также считают, что аромат мяса при такой форме раскрывается не полностью. Из-за громоздкости хранение подобного мангала в квартире или вывоз на природу в багажнике машины затруднительно либо вовсе невозможно.

Изготовление самодельной коптилки

Для копчения мяса используется готовый мангал. Однако специалисты изготавливают более сложную конструкцию универсального использования.

Для копчения нужно иметь не одну, а две или более камер.

  1. В первой камере располагается продукт, который предстоит коптить.
  2. Во второй камере (их может быть и больше двух) разводится тлеющий огонь.
  3. Сначала разжигают щепу, а потом прикрывают доступ воздуха.
  4. В результате начинается тление щепы.
  5. Дым по трубе перемещается в камеру с продуктами.
  6. Продукт окуривается дымом, приобретает соответствующий вид и цвет.

Различают горячее и холодное копчение.

  • При горячем копчении расстояние между источником огня и продуктом минимальное. Обработка выполняется дымом, температура которого не менее 50…60 ⁰С. Для получения качественной копчености требуется около 3…4 часов обработки. В результате можно хранить готовое изделие в прохладном месте до 5…7 дней.
  • Холодное копчение выполняется дымом, температура которого не более 20…25 ⁰С. В результате получается копченое изделие, которое может храниться в прохладном месте до 14…17 дней.

Как сделать коптильню в домашних условиях?

В следующем проекте выполняется изготовление нескольких рабочих устройств:

  1. Мангал для жарки шашлыков, колбасок и других изделий на огне.
  2. Печь для варки пищи.
  3. Печь может использоваться для получения дыма.
  4. Мангал будет использоваться в этом случае для копчения мясных полуфабрикатов.

Для изготовления плиты нужно подготовить уголки для передней стенки. Напиливаются они из катаного уголка 50·50 мм.

В дальнейшем выполняется сварка уголков на передней стенке.

Готовая стенка имеет вид.

Привариваются дверки. Одна служит для подачи дров, другая используется в качестве поддувала. Через нее удаляют золу, полученную в результате сжигания дров или угля.

Остальные стенки вырезаются из металла толщиной 6 мм. Размеры указаны на прилагаемых эскизах.

Печь в сборе собирается на сварке.

Стенки привариваются с помощью внутренних уголков. Они используются для получения угла 90 ⁰. Предварительно на стенках снимается фаска, тогда получает более толстый слой сварного шва.

Сверху устанавливается панель. На ней имеются кольца, в которые можно устанавливать посуду для приготовления пищи.

Внутрь монтируются чугунные колосники. Они разделяют пространство топки и поддувала. Обычно колосники выполняют съемными.

Для монтажа мангала используют специальные ножки. Из полосового металла изготавливают специальную подставку радиального типа. В нее и будет укладываться образующая баллона.

Сваривая ножки между собой создают готовую опору под мангал.

Производят сборку мангала. Устанавливают баллон на место. Конструкция может при необходимости разбираться.

Усиление крышки выполняется с помощью сегментов. Они не позволят крышке менять геометрию при нагревании и остывании.

С левой стороны приваривается система из труб. Она будет использоваться для подвешивания шампуров.

Дымовые трубы монтируются на стене.

Между камерами нужны промежуточные трубы. По ним дым может из печи переправляться в камеру копчения. Нужно предусмотреть режимы переключения движения дымового газа.

Специально устанавливается переключать движение дыма по трубам. Имеется специальная рукоять управления. При разных положениях внутри трубы дым будет направлен в трубу или в камеру.

В мангале монтируют специальный поддув. Для него используется перфорированная труба.

Попутно нужен угольник из трубы. Дополнительно используется патрубок, который подводится внутрь камеры.

Свинчивая отрезки труб, получают сборочное изделие.

По месту расположить нетрудно. Предварительно на дне изготавливается отверстие, куда поместится труба диаметром 27 мм.

Теперь внутрь будет поступать воздух и поддерживать горение.

Готовая установка располагается под навесом. В нижней части подставки монтируют подстолье. На нем можно располагать посуду и полуфабрикаты.

Видео: коптильня из газового баллона своими руками.

Что понадобится для работы

Помимо того, что я сейчас перечислю, в процессе работы может понадобиться что-то, не вошедшее в перечень. Так что не надо кидать в автора гнилыми помидорами, если что-то не указал. Из материалов потребуется, понятное дело, сам баллон, а также:

стальные трубы и уголки;
петли от дверей, обратите внимание – тоже стальные, никакой латуни;
если конструкция предусматривает наличие дымохода, то потребуется труба с коленом под прямой угол, диаметром 100 мм;
гайки, болты или шпильки для крепления конструкции;
теплостойкие краска и грунтовка, наждак, растворитель, фурнитура для того, чтобы облагородить внешний вид изделия (это по желанию).

Из инструментов точно будут нужны:

  • сварочный аппарат с электродами;
  • болгарка, а диски на неё понадобятся и для резки, и для зачистки;
  • электродрель со свёрлами по металлу;
  • рулетка;
  • кернер, мел, маркер для разметки;
  • кисть для нанесения грунта и/или краски;
  • ключи гаечные и плоскогубцы.

Мангал из газового баллона: варианты изготовления конструкции

Из старого газового баллона можно изготовить несколько вариантов мангалов:

  • традиционную конструкцию без крышки и с ней;
  • барбекю;
  • смокер;
  • коптильню.

Газовый баллон — идеальная основа для изготовления мангала своими руками

Три последние разновидности отличаются от классического вида мангала. Барбекю представлен простой конструкцией, состоящей из части баллона, внутри которого располагаются сетка для размещения продуктов и зона под угли. Срезанная часть баллона будет выступать в роли крышки и крепиться на петлях.

В коптильне присутствует топка. Чтобы сооружение справилось с поставленной задачей, оно должно быть герметичным. Для этого половина дна изделия удаляется. Из металлических листов изготавливается топка и приваривается к основной конструкции. К ней посредством сварки крепится дымоходная труба, которая способствует отводу дыма из коптильни. После окончания изготовления конструкции ее следует несколько раз протопить дровами и только потом приступать к копчению.

Самым сложным в исполнении и многофункциональным сооружением является смокер, который еще называют паровозом. Для изготовления конструкции понадобится несколько баллонов, каждый из которых будет выполнять свою функцию. Данное приспособление совмещает в себе возможности мангала, барбекю, коптильни и гриля.

Используя фантазию можно создавать интересные варианты мангалов

Инструкция по изготовлению мангала из газового балона своими руками

Начнем с того места, на котором и остановились. В настоящее время у нас имеется баллон с вырезанным в нем верхним сегментом – крышкой и удаленным штуцером.

Вообще петли лучше всего приваривать к крышке пока та еще не совсем отделена от емкости, так сказать, «не до конца дорезанная». В таком случае крышка максимально ровно будет стоять на своем месте. А после того, как петли будут приварены, крышку можно «дорезать». С лицевой стороны к крышке сразу же можно приварить и ручку.

Без ограничителя, как уже и было оговорено раннее, крышка будет проваливаться вовнутрь, а потому придется приварить, желательно с каждого угла тыльной стороны емкости, металлические «тормоза». То же самое и наоборот. Если не приварить со стороны петель ограничитель, например, отрезок металлического уголка, крышка при открывании будет постоянно падать назад до упора, грозя с каждым разом сорвать сварные швы и деформируя конструкцию.

Отверстия для циркуляции кислорода можно, конечно, просверлить и при помощи дрели, но легче всего это будет сделать при помощи той же болгарки.

Также необходимо озаботиться и вырезами для установки шампуров, которые прорезают по методу треугольника через каждые 6 – 7 см. Ножками же мангал можно оснастить по трем методам:

  1. Просто приварив отрезки труб или арматуры нужной длинны к днищу.
  2. Сделав из металлопрофильных труб и гнутых металлических полос специальную подставку, на которую впоследствии можно устанавливать получившийся мангал.
  1. Не стоит забывать и про вариант с колесиками, описанный выше.

Для обновления нашего мангала до версии«мангал-коптильня» придется дополнить основную конструкцию дополнительным малым 20-ти литровым баллоном, который будет служить в качестве дымогенератора.

Малый баллон проходит ту же обработку, что и до этого большой, то есть, с него стравливается воздух посредством наполнения водой, потом он избавляется от штуцера и в нем также делается крышка, оснащенная петлями и ограничителями, как внутренними, так и внешними.

После этого в каждой емкости намечают отверстия для прохода дыма и вырезают при помощи болгарки.

После этого емкости приваривают друг к другу отверстие к отверстию.

После основная конструкция оснащается ножками. Затем на тот же манер, что и в случае с генератором дыма, вычерчивается и вырезается болгаркой отверстие под трубу дымохода, которая после к нему и приваривается.

Внутри баллоны оснащают уголками, на которые впоследствии можно устанавливать полочки из металлических решеток. Позади в корпусе дымогенератора нужно будет просверлить некоторое количество отверстий и установить поворотную заслонку, при помощи которой будет регулироваться тяга воздуха. Такой же заслонкой должна быть оснащена и труба.

Некоторые практикуют установку на корпус камеры мангала температурного датчика с верхним пределом до 350°С. Посредством данного датчика процесс копчения можно держать на контроле и постоянно корректировать температуру, из-за чего процесс копчения будет стабильным и качественным.

После конструкцию можно покрасить термостойким составом и пользоваться долго и с удовольствием.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
