Печь из бочки на опилках длительного горения

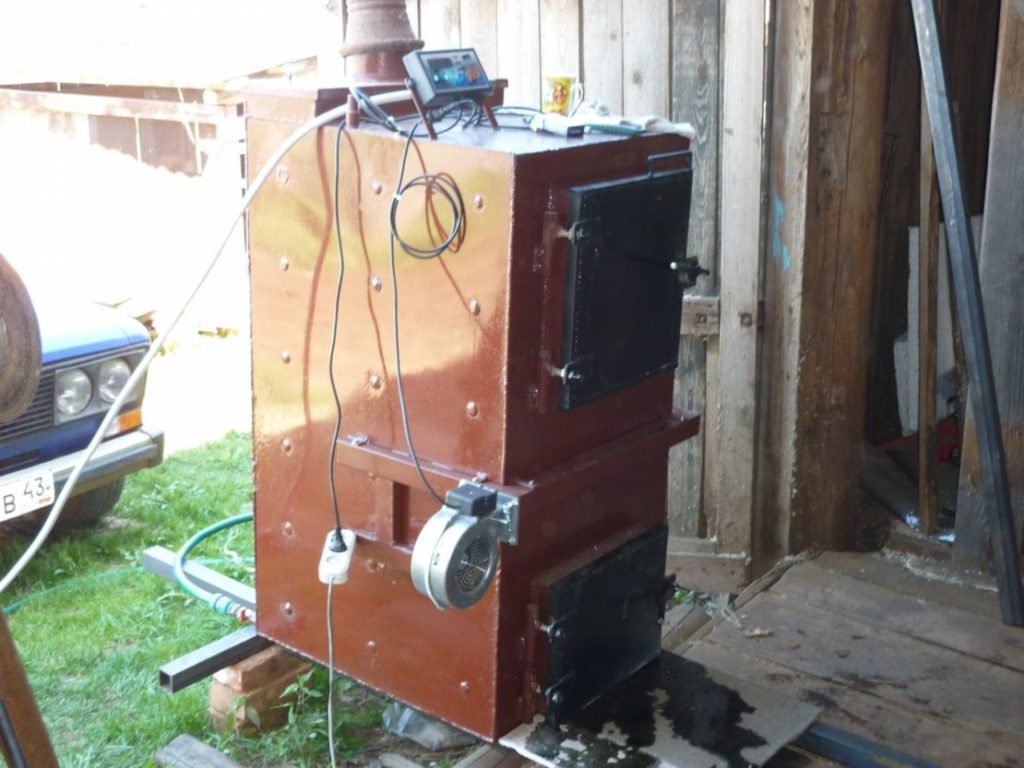

Как сварить котел отопления своими руками

Схема изготовления котла длительного горения с теплообменником

До того как самому сварить котел отопления, нужно определиться с его конструкцией. Предпочтительно, чтобы она соответствовала современным требованиям к безопасности и эффективности работы. Поэтому в качестве примера будет рассмотрен котел пиролизного типа, изготовленный самостоятельно.

Как правильно сварить котел отопления подобного типа? Помимо сварочного аппарата для этого потребуются следующие материалы и инструменты:

  • Листовая сталь, марки которой подбираются из данных таблицы, показанной выше. Для камеры сгорания толщина металла должна составлять 3-4 мм. Корпус можно сделать из стали меньшей толщины – 2-2,5 мм;
  • Трубы для изготовления теплообменника. Их оптимальный диаметр 40 мм. Такой размер позволит быстро нагреть теплоноситель. Количество регистров — от 3 до 6;
  • Как сварить котел отопления без режущего инструмента? Лучше всего для разрезания листов стали использовать «болгарку» со специальными дисками по металлу;
  • Дверцы для топочной камеры и поддувала. Также нужно приобрести чугунные колосники. Это необходимо сделать заранее, так как по размерам комплектующих будут изготавливаться проемы и крепежные части котла;
  • Уровень, рулетка и карандаш (маркер) для нанесения разметки;
  • Защитный инвентарь – перчатки, маска сварщика, прозрачные рабочие очки и одежда из плотного материала с длинными рукавами.

Для наглядности можно посмотреть, как сварить отопление в частном доме. Видео или фотоматериалы помогут в работе, так как в них наглядно показаны все этапы и особенности их выполнения. Однако это нужно сделать только после составления чертежа и подготовки всех инструментов и комплектующих. Это относится ко всем этапам изготовления комплектующих, так как сварить отопление своими руками, включая котлы, регистры, гребенки, невозможно без правильной схемы.

Важно также подготовить место работы до того как сварить отопление в гараже. Чаще всего процесс изготовления проходит именно в нем. Для начала нужно обеспечить максимальное свободное пространство, убрав лишние предметы

Для начала нужно обеспечить максимальное свободное пространство, убрав лишние предметы.

В целях безопасности также из гаража следует вынести легковоспламеняющиеся жидкости – бензин, масло и т.д. И только после этого можно приступать к работе — сваривать отопление в гараже. Правильная сварка котла отопления заключается в изготовлении двух составляющих – непосредственно корпуса котла и теплообменника.

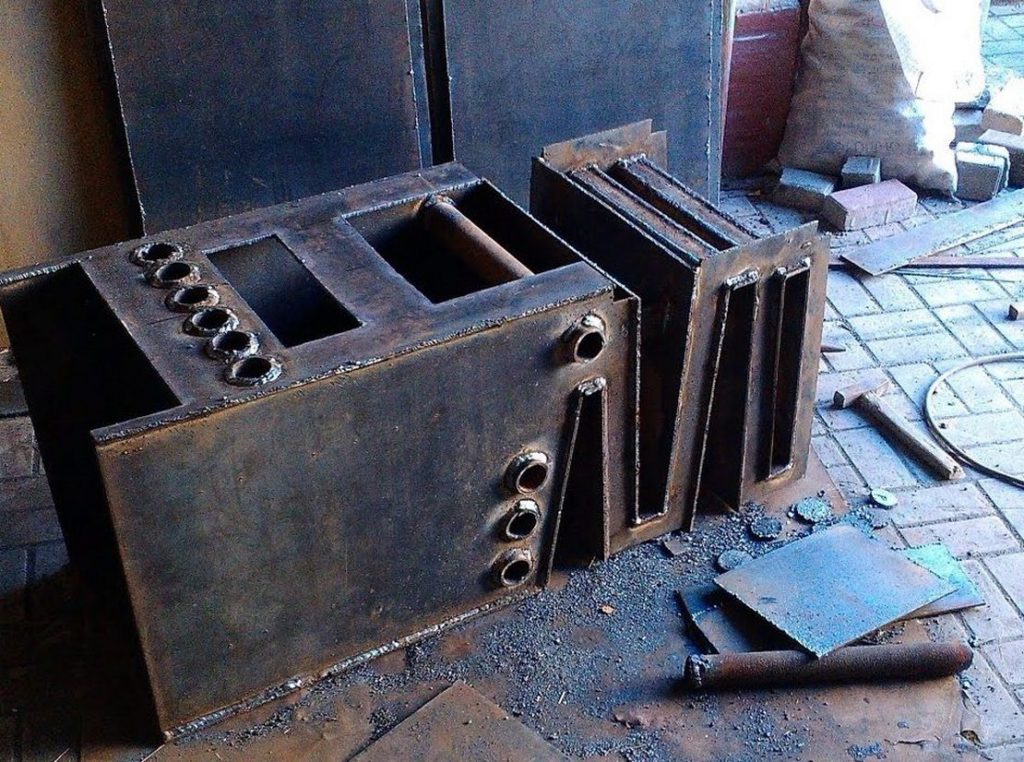

Теплообменник

Теплообменник для котла отопления

Этот элемент изготавливается до того, как сваривается котел отопления. Впоследствии он будет установлен в конструкцию, которая будет напрямую зависеть от его фактических габаритов.

Конструктивно он представляет собой 2 прямоугольных бака, соединенных между собой трубопроводами. Оптимальная толщина материала должна составлять 3-3,5 мм. Это связано с высокими температурами, которые будут воздействовать на поверхность. Специфику его изготовления можно посмотреть на видео — как сварить отопление в частном доме.

На листах стали делается разметка конструкции согласно чертежам. Сначала вырезается задняя панель и к ней приваривается перегородка для отведения дровяных (угольных) газов. На этом этапе нужно быть очень осторожным, так как сварной шов не всегда может обеспечить должное крепление. Затем к перегородке и задней стенке приваривается боковая и нижняя.

Нужно отметить, что самому сварить котел отопления довольно проблематично. Поэтому эту работу рекомендуется выполнять вдвоем. В особенности это касается этапа установки готового теплообменника. Его патрубки помещаются в заранее подготовленные отверстия, а трубы точечно привариваются к внутренним стенкам котла.

Нередко стоит вопрос — как сварить отопление внутри гаража без принудительной вентиляции. Для этого работы должны проводиться только с открытыми воротами, чтобы обеспечить нормальный приток свежего воздуха.

Основной проблемой самодельных конструкций является низкая эффективность работы. Для увеличения КПД рекомендуется делать двойные стенки, между которыми устанавливается базальтовый огнеупорный теплоизолятор. Сварить подобный котел своими руками для водяного отопления можно, но для этого нужно предусмотреть дополнительный расход материала. Сначала изготавливаются двойные стенки, которые заполняются утеплителем. Затем дальнейшая технология сварки конструкции полностью соответствует вышеописанной.

Виды систем отопления с гравитационной циркуляцией

Несмотря на простое устройство системы водяного отопления с самоциркуляцией теплоносителя, существует как минимум четыре, пользующихся популярностью, схемы монтажа. Выбор типа разводки зависит от характеристик самого здания и ожидаемой производительности.

Чтобы определить, какая схема будет работоспособной, в каждом отдельном случае требуется выполнить гидравлический расчет системы, учесть характеристики отопительного агрегата, рассчитать диаметр трубы и т.п. При выполнении вычислений может потребоваться помощь профессионала.

Закрытая система с самотечной циркуляцией

В остальном, системы закрытого типа, работают, как и остальные схемы отопления с естественной циркуляцией. В качестве минусов можно выделить зависимость от объема расширительного бака. Для помещений с большой отапливаемой площадью, потребуется установить вместительную емкость, что не всегда целесообразно.

Открытая система с самотечной циркуляцией

Система отопления открытого типа отличается от предыдущего типа только конструкцией расширительного бака. Данная схема чаще всего использовалась в старых зданиях. Преимуществами открытой системы является возможность самостоятельного изготовления емкости из подручных материалов. Бачок, обычно имеет скромные габариты и устанавливается на кровле или под потолком жилой комнаты.

Главным недостатком открытых конструкций является попадание воздуха в трубы и радиаторы отопления, что приводит к усилению коррозии и быстрому выходу из строя греющих элементов. Завоздушивание системы также частый «гость» в схемах открытого типа. Поэтому, радиаторы устанавливаются под углом, обязательно предусматриваются краны Маевского, для стравливания воздуха.

Однотрубная система с самоциркуляцией

Нагретый теплоноситель поступает в верхний патрубок батареи и выводится через нижний отвод. После этого тепло поступает к следующему узлу отопления и так до последней точки. От крайней батареи к котлу возвращается обратка.

Преимуществ у данного решения несколько:

  1. Отсутствует парный трубопровод под потолком и над уровнем пола.
  2. Экономятся средства на монтаж системы.

Недостатки такого решения очевидны. Теплоотдача радиаторов отопления и интенсивность их нагрева снижается по мере отдаленности от котла. Как показывает практика, однотрубная система отопления двухэтажного дома с естественной циркуляцией, даже при соблюдении всех уклонов и подбора правильного диаметра труб, зачастую переделывается (посредством монтажа насосного оборудования).

Основные принципы работы

Проектирование системы водяного отопления без сомнения можно назвать одной из самых значимых разработок девятнадцатого столетия. Каков же принцип ее работы. При поднятии вверх по трубам, с помощью горячей воды образуется непрерывный поток. а освободившееся пространство заполняет холодная вода. Вода непрерывно движется и постоянно нагревается. Таким образом обеспечивается в течении долгого времени поддержание комфортной температуры всех помещений дома. Ведь вода самостоятельно будет циркулировать по трубам.

Виды отопительных систем:

  • Самотечные. Вода сама движется по трубопроводу
  • С принудительным движением. Вода движется под действием насоса

Системы, использующие принудительное движение, намного более эффективны по сравнению с первыми, так как в самотечных, проходя через радиатор, вода замедляется и остывает, переставая обогревать помещения. Ускоряется поток воды циркуляционным насосом, который встраивают для обеспечения постоянного движения воды.

Подобные конструкции требуют подключения к электричеству. Пожалуй, это их единственный недостаток, но во всем остальном они являются самыми эффективными и экономичными по сравнению с другими видами отопительных систем .

Литература

Типы принудительной циркуляции носителя тепла в обогреве

Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.

При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.

Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работу в режиме конвекции.

  • с одной трубой;
  • двумя;
  • коллекторная.

Каждую можно смонтировать самим или пригласить специалистов.

Вариант схемы с одной трубой

На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.

Вентиль на батареи

Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.

Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.

Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.

  • тупиковая;
  • попутная;
  • коллекторная.

Варианты тупиковой и попутной схем

Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.

Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.

Схема коллекторного горизонтального отопления

Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.

Вертикальная схема

Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Также они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.

Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.

Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется по трубам самостоятельно, без помощи циркуляционного насоса – под действием тепла он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.

Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией

  • Более равномерный прогрев всего домовладения;
  • Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
  • Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
  • Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.

Таким образом, в современных двухэтажных домах лучше всего использовать отопительные системы с принудительной циркуляцией. Также возможен монтаж байпаса, который поможет выбирать между принудительной или естественной циркуляцией в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.

https://www.youtube.com/watch?v=olrD9qxCAhM

У принудительной циркуляции есть парочка недостатков – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.

Что нужно?

Существует масса инструкций, как сделать котел для отопления на разных видах топлива: твердое, жидкое, электричество и другие. Но вот построить такую конструкцию на газе решаются не многие. В основном проблема состоит в том, что установку нужно будет подключать только после согласования с соответствующими органами. Но обо всем по порядку.

Итак, для начала необходимо понимать, что использовать такой отопительный агрегат можно только на свой страх и риск, ответственность за последствия, которые могут быть плачевными, полностью ложится на плечи владельца жилья.

После осознания этого, нужно найти подходящие чертежи. Желательно, чтобы на них было детально расписано про котлы отопления, подключение, охлаждение, дымоотвод, дефлектор и другие важные моменты. Мастер обязательно должен разбираться в такой документации в полном объёме, ведь даже одно изменение неблагоприятно отразится на эксплуатации в будущем. Желательно увидеть несколько фото готовых систем. Это поможет «собрать агрегат у себя в голове».

После этого нужно просчитать количество всех материалов на котел отопления. Необходимо понимать, что ни в коем случае нельзя заменять указанный метал другим для удешевления конструкции, ведь он может оказаться мягким, что быстро приведет установку в негодность. Затем приобрести заготовки, а также уже собранные отдельные компоненты (кнопки, дефлектор, краны и прочее).

Также важно иметь свой инструмент, который нужен для соединения металлических листов, их обрезания и шлифования. Также необходимо обладать паяльником, набором отвёрток и ключей, молотками и всевозможным другим инструментом, позволяющими работать с металлом и электросхемами

Как сшить ножны из кожи своими руками

Module Reference

Красивые примеры в интерьере

Разновидности самодельных котлов на твердом топливе для отопления частного дома

Котлоагрегаты, собранные самостоятельно, обойдутся дешевле заводских серийных аналогов, но коэффициент полезного действия у них ниже. Принцип работы отопителя основан на том, что сгорающее топливо выделяет тепло, которое через теплообменник нагревает циркулирующую воду. В этом самодельные конструкции ничем не отличаются от фабричных.

Существенные минусы отопительного оборудования, изготовленного кустарным способом? — отсутствие теплотехнических расчётов и гарантии. В первом случае сложно подогнать мощность отопителя для обогрева имеющейся площади. При нехватке тепловой энергии в доме будет холодно, а при избытке экономичность и КПД не достигнут желаемого предела.

В случае с оборудованием серийного производства домовладелец может быть уверен, что техника будет работать, а если нет — её всегда можно вернуть или заменить. За эффективность самодельной конструкции отвечает только тот, кто её сделал и смонтировал. В случае неисправности ремонтировать котлоагрегат придётся самостоятельно.

Перед сборкой отопителя следует определиться с его конструкцией. Последняя зависит от принципа действия или того, как и какое топливо будет сгорать в топке. По этому критерию выделяют несколько типов отопителей:

  1. Дровяные. Наиболее простая конструкция котла, которую легко сделать самостоятельно. Однако использование энергонасыщенного топлива в нём недопустимо.
  2. Пиролизные. Самая сложная и дорогая в реализации конструкция. В ней допускается сжигание любого твёрдого топлива, а эффективность получения тепловой доходит до максимальных показателей, за счёт чего достигается наибольшая экономичность.
  3. Длительного горения. Наиболее подходящие конструкции, пригодные к изготовлению частным образом. Они менее материалоёмкие, экономичные и не требуют частой загрузки топлива.
  4. Пеллетные. В них сгорают специальные гранулы, изготавливаемые из прессованных пиломатериалов. В его конструкции используются сложные дорогостоящие механизмы, что делает самостоятельное изготовление неактуальным.

На конструктивное исполнение отопителя влияет цена и доступность материалов, тип горючего и характер движения теплоносителя в водяной рубашке. Наиболее долговечна жаропрочная нержавеющая сталь. Но она самая дорогая из возможных аналогов, её сложно обрабатывать и сваривать. Для удешевления производства можно взять более толстую углеродистую сталь обыкновенного качества.

Если планируют использовать систему отопления с естественной циркуляцией, обязательно используют соединительные патрубки с большим проходным сечением. Когда конструкция отопителя не позволяет установить арматуру нужного диаметра, применяют циркуляционный насос, обеспечивающий необходимое движение жидкости. Это позволит уменьшить размер труб, но необходимо предусмотреть возможность аварийного расхолаживания в случае прекращения подачи электроэнергии.

Изготавливаем ИБП и подключаем стабилизатор напряжения газового котла

ИБП — это источник бесперебойного питания. Он нужен для того, чтобы оборудование продолжало работать, когда электричество отключат. А стабилизатор защитит котел от перегрузок при частых скачках напряжения в сети.

Источник беперебойного питания можно приобрести в магазине. Но если сделать самому — получится дешевле

В магазинах продаются разнообразные бесперебойники и стабилизаторы. Стоят они недёшево. Можно попытаться сделать бесперебойный блок самостоятельно. Изготовить же стабилизатор самому невозможно. Правила его выбора таковы:

  1. Для 220-вольтовой сети выбирайте однофазный стабилизатор, для 380-вольтовой — двухфазный.
  2. Мощность — от 20 до 40 кВт в зависимости от объёма котла.
  3. Стабилизатор может устанавливаться на пол или крепиться на стену — на его работу это не влияет.

Ориентируйтесь на следующие технические характеристики стабилизатора:

  • тип — электронный или релейный;
  • время отклика — несколько миллисекунд;
  • диапазон напряжения на входе — от 140 до 260 вольт;
  • диапазон рабочих температур — от +5 до +40 0C.

Стабилизатор крепят рядом с котлом в сухом месте, куда исключён доступ воды. Его нельзя перегревать и замораживать.

Стабилизатор для газового котла поможет сохранить напряжение в сети на нужном для работы отопителя уровне

Как собрать источник бесперебойного питания своими руками

Для производства ИБП необходимы:

  • токовый преобразователь (220 вольт). Он нужен, чтобы к котлу от аккумулятора поступало напряжение 220 вольт;
  • аккумулятор (хорошо зарекомендовали себя гелиевые);
  • зарядное устройство (минимум 15 ампер).

Инструкция по сборке ИБП выглядит так:

  1. Преобразователь соединяют с аккумулятором при помощи проводов сечением от 4 миллиметров, соблюдая полярность. Обычно в местах соединения есть указатели «+» и «-» (иногда полярность обозначается разным цветом проводов). Плюс от преобразователя должен идти к плюсу от аккумулятора. То же самое и с минусовым проводом.
  2. Котёл соединяют с преобразователем через розетку. Она уже имеется «в комплекте», ничего дополнительно монтировать не нужно. Таким образом, три части одной системы — котёл, преобразователь и аккумулятор — оказываются соединёнными между собой.
  3. Когда аккумулятор разряжается, к нему подключают зарядное устройство.

Преобразователь подключают к аккумулятору с помощью проводов, соединяя плюс с плюсом, а минус с минусом

Такой агрегат не будет срабатывать автоматически. Его придётся включать самостоятельно, когда электричество вдруг пропадёт.

Цены на кухонные столешницы из искусственного камня

Виды засоров

Кантри

Инструкция по изготовлению

Приступая к производственному процессу, необходим начать с подготовки всего самого необходимого:

  • Трубы со следующими диаметрами – 30 см, 5-6 см, 10 см (толщина стенок каждой – не менее 3 мм)
  • Стальной лист по толщине более 4 мм
  • Болгарка
  • Аппарат для сварки
  • Ручные инструменты

Располагать котел рекомендуют на выровненной твердой поверхности. Если такая установка будет монтироваться дома в котельной, следует подумать об обустройстве фундамента, несколько слов о котором будет сказано позже.

Приступаем к изготовлению котла:

  1. Берется подходящая по характеристикам труба и отрезается кусок от 70 до 100 см. Малая длина не позволит загрузить достаточное количество дров, большая – сделает закладку крайне неудобной
  2. Теперь необходимо соорудить распределитель. Чтобы он свободно двигался, его диаметр делается на 15-25 мм меньше основной трубы

В центре круга требуется просверлить отверстие диаметром 15 мм – через него будет поступать воздух в камеру горения. Чтобы диск плотно не прилегал к паленьям и оставалось пространство для циркуляции воздуха, необходимо приварить ко внутренней его стороне крыльчатку – несколько пластин высотой до 5 см

Труба диаметром 5-6 см приваривается по центру регулятора, при этом ее высота делается на 10-15 см больше котла
Как упоминалось ранее, вверху рекомендуется сделать заслонку, которая позволит регулировать тягу в любой момент, тем самым контролируя процесс тления
Внизу болгаркой вырезается дверца, посредством которой будет удаляться зола

Также в нижней части котла надежно приваривается дно
Вверху необходимо пустить горизонтальную дымоходную трубу диаметром 8-10 см и длиной не более 40 см (именно она пропускается внутри теплообменника)

Завершающий штрих конструкции – крышка для котла, в которой вырезано отверстие под воздухозаборную трубу. Она должна как можно плотнее запирать камеру

Хорошей альтернативой дровам является брикеты отопления — смотрите наш обзор

Дымоход и отражатель

Стенки котла будут постоянно раскаляться и излучать тепловую энергию. Если установка монтируется для отопления небольшого помещения, следует расположить вокруг нее отражатели – они будут распределять поток, увеличивая поступления тепла во внутрь.

Если печь будет располагаться в помещении с постоянным пребыванием людей, следует подумать об их безопасности. Один из вариантов решения вопроса – обложить конструкцию кирпичной кладкой.

Дымоход можно сделать из трубы 20 мм. Горизонтальный прямой участок должен на 5-10 см быть больше диаметра топочной. Выводить его на улицу необходимо с минимальным количеством перегибов – 2 по 45 градусов.

Несколько других особенностей:

  • Дымоход рекомендуется делать разборным, чтобы 2-3 раза в сезон его можно было без труда почистить от копоти
  • Соединяться участки дымохода должны в направлении, противоположном движению газа
  • Все конструкции и предметы, которые подвержены легкому воспламенению, должны быть отнесены на безопасное расстояние

Возводим фундамент

Можно предположить, что печь длительного горения на дровах будет постоянно разогреваться до высоких температур. Простой выровненный пол для не нее является не самым лучшим решением – следует возвести фундамент.

Основание можно выложить из жженого кирпича или бута. Они не раскаливаются под действием повышенных температур. Все те, кто желает сделать более основательный фундамент, могут залить цельную монолитную плиту.

Котел можно также установить на ножки, которые легко варятся из швеллера. Они прячутся от глаз за кирпичной кладкой.

Использование котла

Поступать в котел длительного горения на дровах воздух должен, в отличие от классической печи, в определенном количестве. Чтобы этого достичь, закладку необходимо делать в полном объеме, стараясь не оставлять свободных полостей. Рекомендуется к поленьям добавлять опилки, пеллеты, торф или сгораемый мусор.

Закладывать топливо необходимо по следующей инструкции:

  1. Снять крышку и удалить регулятор с бака
  2. Заложить плотно топливо
  3. Разбрызгать поверху горючую жидкость
  4. Установить регулятор, накрыть крышкой и открыть заслонку
  5. Брось в воздушную трубу лучину и когда начнется тления заслонку прикрыть

Подводим итоги

Простой котел длительного горения на дровах готов. У становить такую конструкцию можно в любом неотапливаемом помещении: от небольшого гаража до мастерской. Если все было сделано правильно – сомневаться в эффективности и высоком КПД не придется.
