Трубчатые радиаторы отопления — особенности выбора

Особенности трубчатых радиаторов

Схемы подключения трубчатых радиаторов

Изделиям подобного вида характерны следующие черты:

  • Вариативность подключения. Подсоединение к системе теплоснабжения производится боковым или нижним способом. Это возможно благодаря наличию боковых и нижних штуцеров.
  • Вариативность монтажа. Некоторые модели имеют ножки, позволяющие крепить батарею на полу без закрепления на стене.
  • Низкое гидравлическое сопротивление, которое обеспечивает высокую пропускную способность.

В зависимости от модели характеристики будут варьироваться в следующих пределах:

  • Высота изделия от 150 мм до 3000 мм.
  • Ширина радиатора от 200 мм до 2000 мм.
  • Глубина от 50 мм до 300 мм.
  • Толщина стен 1,2-2 мм.

  • Рабочее давление достигает 10 атм.
  • Число секций, которое зависит от ширины.
  • Максимальная температура радиатора 110°С.
  • Число трубок в секции. Определяет глубину.
  • Сечение трубок. Чаще всего используются изделия с круглым или прямоугольным сечением.

Особенности

Стальные трубчатые радиаторы отопления призваны подогревать воздух, используя внутреннее движение теплоносителя. Каждая такая батарея образована парой взаимно параллельных коллекторов, связываемых трубками. На современном этапе подобные аппараты выглядят вполне привлекательно, монтируются без лишних проблем и эксплуатируются длительное время. Ведущие изготовители как российские, так и иностранные используют сталь повышенной крепости, соединяемую при помощи лазерной сварки.

Внешняя оболочка каждой батареи проходит тщательную обработку, ее очищают и грунтуют, а затем окрашивают и сушат строго по технологии. Подобное решение позволяет обеспечить надежное удержание лака либо порошкового состава на поверхности радиатора максимально долгое время. Есть два главных типа радиаторов: с горизонтальными трубами и с вертикальными коллекторами либо, наоборот, с поставленными вертикально трубами и ориентированными по горизонтали коллекторами.

Существует еще разграничение и по форме, а именно:

  • плоский – трубки ориентированы в виде ровного ряда;

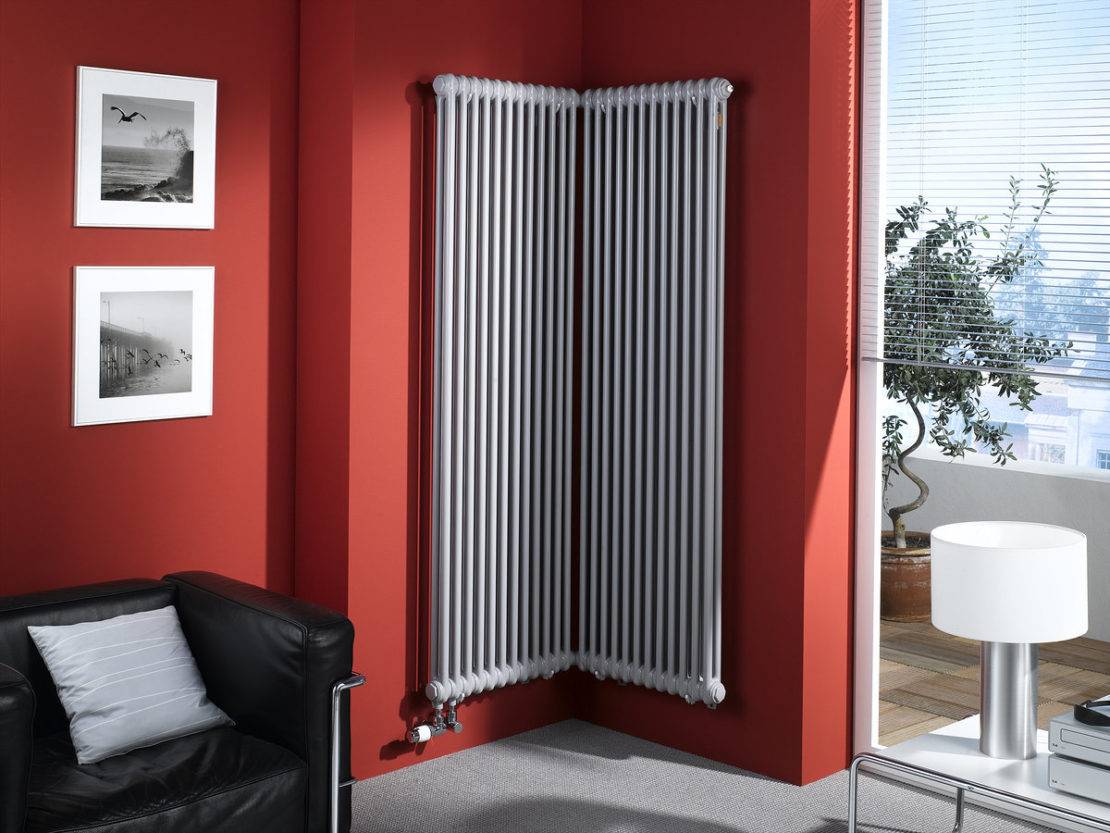

  • угловой – установка на стыках стен;
  • радиальный – монтируется в комнатах, не имеющих углов;
  • волнообразный формат.

Конструкция стальной батареи

По своей конструкции стальные радиаторы могут отличаться и выглядеть как:

  • два стальных листа, имеющих штампованные углубления, по которым циркулирует теплоноситель;
  • стальные листы, имеющие оттиск в виде буквы «П», по которым происходит циркуляция воздуха;
  • на тыльной стороне имеются П-образные ребра, благодаря которым увеличивается теплоотдача.

Стальные листы могут иметь толщину от 1,2 до 2 мм.

По своему дизайну стальные радиаторы отличаются сдержанностью и простотой, поэтому гармонично смотрятся как в классическом интерьере, так и в интерьере хай-тек. Установка декоративных экранов позволяет улучшить их дизайн, сделать еще более совершенным и привлекательным.

Всем видам стальных радиаторов присущи следующие технические характеристики:

  • возможность регулировать температурный режим;
  • высокий коэффициент полезного действия;
  • аккуратный внешний вид;
  • повышенный уровень энергосбережения;
  • высокая теплоотдача;
  • маленький объем теплоносителя;
  • выбор радиатора по мощности;
  • ассортимент расцветок и размеров;
  • строгий дизайн;
  • оптимальное соотношение цена-качество.

Гладкая поверхность приборов отопления легко поддается влажной уборке, а возможность снятия верхнего короба позволяет без особых проблем произвести чистку внутренней конструкции. Многообразие цветовых оттенков и расцветок позволяет подобрать их в соответствии с цветовым фоном помещения, при необходимости, для решения дизайнерских задумок, можно приобрести радиаторы с абстракцией или рисунком.

Разновидности стальных радиаторов

В наше время приборы отопления из стали выпускаются трех видов:

  • панельные
  • трубчатые
  • секционные стальные радиаторы.

Секционные радиаторы6 атмосфер.

Самыми дорогими являются трубчатые стальные радиаторы, способные выдержать давление сети до 15 атмосфер.

Наибольшим спросом среди населения пользуются панельные радиаторы. Популярность объясняется невысокой ценой, способностью выдерживать температуру до 110Спод давлением в 9 атмосфер. К недостаткам можно отнести подверженность к сильному загрязнению, но эта проблема легко решается, если при монтаже произвести дополнительную установку фильтров и грязевиков.

Преимущества и недостатки стальных радиаторов

Преимущества:

  • небольшая тепловая инерция;
  • возможность регулировки температурного режима с помощью термостатов;
  • хорошая теплоотдача;
  • оптимальное соотношение цены и качества;
  • красивый внешний вид;
  • большой ассортимент типоразмеров.

Недостатки:

  • негативная реакция на слив теплоносителя
  • не подходят к системе отопления открытого типа
  • низкая устойчивость к гидравлическим ударам
  • несовместимость с некоторыми видами труб из полипропилена.

Наличие этих факторов привело к тому, что они практически не используются в городских застройках.

Стальные радиаторы в основном применяются в индивидуальном домостроении, где предусматривается устройство автономной системы отопления или при строительстве многоквартирных жилых домов с автономным отоплением. На российском рынке широко представлены стальные отопительные приборы производства Турции (Demrad), Финляндии (Purmо), Германии (Kermi), Италии (De Longhi) и Словакии (Korado).

Схема подключения радиаторов.

С учетом многообразия вариантов прокладки стояков и форм помещений, а также присутствия верхней и нижней подачи теплоносителя по стоякам, схемы подключения биметаллических радиаторов это отдельная объемная по содержанию история

Важно лишь отметить что из-за узких каналов вертикальных коллекторов биметаллических радиаторов, они чувствительны к направлению подачи теплоносителя и как указано в инструкции любого производителя важно подключать радиаторы таким образом, чтобы остывший теплоноситель всегда выходил из нижнего коллектора. При верхней подаче получается стандартная схема с боковым подключением

А вот при нижней подаче и боковом подключении остывший теплоноситель будет выходить из верхнего коллектора, при этом вектор гравитационного напора остывающего теплоносителя будет направлен вниз и препятствовать принудительной циркуляции со стороны насосов, что приводит к неполному прогреву радиатора, как правило работают только первые 2 секции.

Поэтому при нижней подаче биметаллический радиатор стоит подключать либо по схеме низ-низ.

Либо по универсальной схеме, которая не зависит от направления подачи теплоносителя в стояке.

Особенностью универсальной схемы является необходимость монтажа трубы большего диаметра напротив верхнего отвода радиатора, в котором благодаря принципу закона Бернулли, создается повышенное давление вызывающее ток теплоносителя в верхний коллектор радиатора.

Подробно о всех схемах подключения биметаллических радиаторов можете прочитать в моей статье «Как правильно установить биметаллический радиатор» на моем сайте, где я привожу примеры более 50-ти различных вариантов из своей практики.

Выбор исполнителя.

Как становится понятно из данной статьи монтажник радиатора отопления должен обладать серьезным багажом знаний, навыков и инструмента для качественного оказания этой услуги с учетом всех перечисленных выше нюансов. Также хочу отметить, что с учетом специфики интернет-маркетинга на рынке услуг по замене радиаторов отопления в квартирах, к сожалению, присутствует большое количество недобросовестных исполнителей, о чем я сделал подробный обзор в своей статье по сравнению нескольких предложений присутствующих по запросу «замена радиаторов» в топ10 Яндекс, статья «У вас дорого!» на моем сайте в Блоге мастера. Будьте внимательны.

Модератор раздела Отопление, форума Город Мастеров mastergrad.com, Сергей @k@ Олегович, техкомфорт.рф.

Тип отопительного прибора.

Для установки в систему центрального отопления многоквартирного дома из современных отопительных приборов подходят три типа радиаторов :

-чугунные

-биметаллические

-стальные трубчатые.

Преимуществом чугунных радиаторов является их универсальность, благодаря которой их работа не зависит от направления подачи теплоносителя по стояку, но присутствует 2 серьезных недостатка. Чугун материал хрупкий, поэтому их не рекомендуется устанавливать в системы с высоким давлением, поэтому по проекту вы никогда не встретите чугунные радиаторы в современных высотках этажностью более 9-ти этажей. А также чугун не поддается такой обработке как сталь и алюминий, поэтому поверхность чугунных радиаторов всегда шероховатая и требует дополнительной окраски.

Из биметаллических радиаторов стоит выделить две модели выгодно отличающихся из всего многообразия на рынке благодаря своей конструкции и дизайну: Rifar Monolit и Rifar Supremo.

Rifar Monolit.

Rifar Supremo.

У этих двух моделей в отличии от всех остальных биметаллических радиаторов присутствует несколько важных конструктивных особенностей:

-радиаторы имеют цельносварной коллектор, исключающий протечку между секциями.

-входной диаметр в коллектор Ду-20 (3/4″), что избавляет от необходимости монтажа переходной футорки монтируемой на прокладку, которая может со временем потерять свою эластичность и вызвать протечку.

-широкие посадочные места под кронштейны, благодаря которым радиатор скользит не вызывая посторонних звуков при температурных расширениях на стояках.

Преимуществом стальных трубчатых в отличии от биметаллических является отсутствие большого количества тонких пластин, которые в редких случаях могут вызвать акустический дискомфорт.

Стальной трубчатый радиатор Arbonia.

Как определиться с видом радиатора

Теперь наверняка вам проще решить, какой радиатор выбрать в квартиру – ведь из четырех рассмотренных вариантов осталось только два. Как выяснилось, ни стальные, ни алюминиевые радиаторы испытания ни агрессивным отечественным теплоносителем, ни перепадами давления, не выдержат. Итак, остаются биметаллические и чугунные приборы. Что именно купить, смотрите по своему бюджету, а также по характеристикам конкретных моделей. Впрочем, и тут можно дать пару советов.

  • В старых домах (например, «хрущевках») вполне можно поставить чугунные изделия. Если же вы живете в многоэтажке, где давление отопительной системы выше, то лучше всё же взять биметаллические радиаторы.
  • Если предшественники ваших будущих новых батарей сделаны из чугуна, то можно остановить выбор на любом из двух вариантов. И биметалл, и чугун подойдут. Если же вы собираетесь заменить батареи, сделанные из другого металла, то меняйте их только на биметаллические.

Характеристики трубчатых батарей отопления

Материалом изготовления трубчатых радиаторов чаще всего выступает сталь, что сообщает им особенную прочность и надежность.

Основные технические параметры стального радиатора трубчатого типа:

  1. Высота. Может быть от 30 до 300 см.
  2. Число труб. Ограничений здесь нет: есть модели с одной трубкой, а есть и с гораздо большим количеством перемычек.
  3. Глубина. Примерно 225 мм. В одном ряде может присутствовать 1 — 6 элементов. На формирование стоимости прибора влияет рабочий объем и параметры перемычек.
  4. Секционное расстояние. Встречается два варианта: 65 и 45 мм. Радиаторы с шагом секций 65 мм в основном применяется в больницах, школах и других учреждениях, где существуют очень высокие гигиенические требования.
  5. Толщина стенки. Может быть от 1 до 2 мм. Для западных изделий характерна толщина 1-1,5 мм. У отечественных приборов она немного больше – 2 мм.
  6. Сечение секции. Стандартный вариант – круглая форма трубок, при диаметре около 25 мм. Реже можно встретить изделия с плоским, прямоугольным, овальным и треугольным сечением.

Определение мощности устройства

Чтобы рассчитать мощность радиатора, нужны показатели:

  • комфортного температурного режима в помещении;
  • площадь комнаты;
  • высота стен;
  • количество окон в пол;
  • степень утепления квартиры или дома.

Для учета всех факторов применяют формулу: Q=St x K x t, где: Q – тепловая мощность трубы; St (м²) – площадь теплообмена; К – показатель коэффициента уровня теплоотдачи стальной трубы (этот параметр равен 11,63 Вт/м²х°C); t – размер теплового напора.

Теперь как найти показатели:

  1. Площадь теплообмена. Высчитать длину окружности трубы по внешнему краю и умножить на длину участка.
  2. Теплового напора. Найти половину суммы температур в трубах подачи и обратной циркуляции, затем отнять показатель комфортного режима в помещении. Например: в трубе подачи +95 С, в трубе обратки +70 С. Желаемый уровень нагрева +25 С. Итого получается = (95+70)/2) – 25. В итоге 57,5 – это искомый тепловой напор на одном отрезке регистра.

Достоинства и недостатки Стальных радиаторов

Характеризуя стальные радиаторы, будем придерживаться общепринятого подхода: начнем с их достоинств, которые состоят в следующем:

  • ценовая доступность, позволяющая обзавестись качественными изделиями, которые будут надежно работать в системах отопления любых домов;
  • небольшая масса, облегчающая транспортировку и уменьшающая нагрузку на стеновые конструкции;
  • доступность выполнения работ по установке, позволяющая выполнять их своими силами, не обращаясь к специалистам;

  • конструктивная простота, являющаяся залогом эксплуатационной надежности и, следовательно, долговечности;
  • эксплуатационная экономичность, подтвержденная объективными расчетами специалистов;
  • эстетичность исполнения, позволяющая устанавливать стальные радиаторы практически повсюду.

Говоря о радиаторах из стали, нельзя обойти вниманием и их недостатки, основными из которых являются:

  • подверженность коррозии, возрастающая при отсутствии в системе жидкости, вследствие чего специалисты рекомендуют пользоваться лишь качественными теплоносителями, не допускать длительного простоя порожней системы;
  • предел рабочего давления на уровне 10 бар обусловливает возможность использования стальных радиаторов лишь для отопления частных домов.

Выбор трубчатых батарей отопления

конструкция трубчатых батарей

На что нужно ориентироваться, чтобы выбрать качественные стальные трубчатые радиаторы отопления. Отзывы не всегда дают однозначное представление об особенностях работы и обслуживании. Лучший способ анализа – это объединить технические характеристики и фактические мнения пользователей.

Первое, на что нужно обратить внимание – это тепловая мощность батареи. Аналогом могут послужить трубчатые котлы отопления

У них теплоотдача также зависит от количества и диаметра воздушных патрубков. Каждый стальной трубчатый радиатор отопления  имеет следующие характеристики:

  • Рядность. Чем больше рядов – тем выше тепловая отдача. В настоящее время можно выбрать модели с количеством вертикальных трубок от 2-х до 6-ти. Но с их количеством увеличивается глубина батареи, что не всегда приемлемо;
  • Геометрические параметры. Длина радиатора может быть различной – от 45 см до нескольких метров. Высота зависит от его конструкции. Для горизонтальных типов она варьируется от 30 до 50см. Высота вертикальных моделей может достигать 2-х метров. Но это относится больше к дизайнерским радиаторам;
  • Толщина металла и диаметр труб. Надежные трубчатые батареи отопления имеют толщину стенок от 1,5 до 2 мм при диаметре 25 мм.

Дизайнерский трубчатый радиатор Accuro-Korle Escape

Важным показателем выбора является производитель. Традиционно предпочтение отдается зарубежным торговым маркам. Но в последнее время отзывы об отечественных стальных трубчатых радиаторах отопления имеют в основном положительные характеры. При этом нужно учитывать, что при их разработке учитывались особенности работы центрального отопления.

Немаловажным фактором для потребителя является стоимость. Среди стальных трубчатых батарей для отопления традиционной формы лидером продаж является продукция торговых марок Kermi и Zehnder. Стильными решениями может удивить продукция компании Accuro-Korle. Ее вертикальные стальные трубчатые радиаторы могут использоваться не только для нагрева помещения, но и в качестве полотенцесушителя.

НаименованиеМощность, ВтСтоимость, руб.
Kermi Décor-S13111680
Zehnder Charleston1572250
Accuro-Korle Escape48434750

Достоинства и недостатки

Рассматривая стальной трубчатый радиатор в качестве потенциального варианта для оснащения своего жилища, необходимо ознакомиться с его сильными и слабыми сторонами.

Достоинства трубчатых радиаторов:

  • Стойкость по отношению к повышенной жесткости воды. Коррозия таким батареям практически не знакома.
  • Значительное количество вариантов расцветки и формы. Это заметно облегчает выбор наиболее подходящего варианта к дизайну комнаты.
  • Безопасность. На изделиях данного типа отсутствуют острые углы, что объясняет их популярность в семьях с маленькими детьми.
  • Простота эксплуатации и обслуживания. Конструкция трубчатого радиатора не способствует накапливанию пыли. Они просты в помывке и ремонте. Регулировка подачи воды здесь очень удобна. При желании, прибор можно помещать под гипсокартонную обшивку.
  • Удобство коммутации. Современные модели допускают как нижнее, так и боковое подключение.
  • Надежность. Для производства используются только современные материалы и новейшие технологии.
  • Оптимальное соотношение цены и качества.

Особенности монтажа

Самостоятельная установка стальных трубных радиаторов схожа с алгоритмом монтажа классических моделей. При наличии минимальных навыков и умений даже домашний мастер сможет осуществить монтаж своими руками без помощи профессионалов.

Для работы потребуются следующие инструменты, которые должны быть в каждом доме:

  • шуруповерт;
  • перфоратор;
  • пассатижи;
  • ключ;
  • рулетка;
  • уровень;
  • простой карандаш.

Вместо перфоратора может использоваться ударная дрель.

Монтаж состоит из следующих шагов:

Снятие старой батареи. Демонтаж нужно осуществлять аккуратно, чтобы не повредить систему отопления.
Разметка крепежных элементов и их установка

Важно правильно подобрать кронштейны, так как радиаторы из стали имеют большой вес. Нагрузка, на которую рассчитаны фиксаторы, должна быть соответствующей.
Навес радиатора на крепежные элементы.
Сбор монтажного комплекта.
Монтаж кранов и клапанов.
Подключение к отопительной системе.
Опрессовка.. Далее проводится тестирование собранной системы

Далее проводится тестирование собранной системы.

Советы

Перед установкой алюминиевых систем рекомендуется их промыть, главное – не использовать для этого щелочь. Стена, на которую навешивается батарея, дополнительно армируется. Кроме того, необходимо дополнительно отделать ее огнеупорным материалом, например, нанести специальную штукатурку. Такой тип отделки повысит огнестойкость поверхности, но не увеличит ее толщины.

Точки крепления должны равномерно распределяться по всей поверхности батареи, быть прочными, без дефектов и повреждений. Масляные модели можно монтировать лишь в таких местах, где минимизирован риск их возгорания. Такие системы не выносят механических повреждений, поэтому их лучше защищать специальной сеткой.

Подробнее смотрите в следующем видео.

Особенности и виды регистров отопления

Регистры отопления – приборы трубчатого типа. Внутри трубы с гладкими стенками циркулирует горячий теплоноситель, за счет которого прогревается вся конструкция и помещения. В зависимости от расположения контуров регистры бывают вертикальными и горизонтальными, состоят из любого количества труб.

Движение теплоносителя организуют последовательно по всем трубам, направление задает расположение трубы подачи и обратки. Кроме последовательной циркуляции применяют встречный тип движения. В этом случае коллекторы в регистры вваривают с двух сторон.

Хозяину доступно изготовление регистров отопления своими руками, но можно купить в готовом виде. Перед покупкой следует рассчитать необходимую тепловую мощность устройств, оценить плюсы и минусы применения.

Какие радиаторы выбрать для отопления квартиры

Какие радиаторы отопления лучше выбрать для своей квартиры? На выбор потребителей представлены чугунные радиаторы, стальные, алюминиевые и биметаллические. Попробуем разобраться, чем они отличаются друг от друга и какие из них лучше всего подходят для квартирной установки.

Чугунные радиаторы

Это самые старые радиаторы, представленные на рынке отопительного оборудования. Они отличаются солидными размерами, так как изготовлены из толстого чугуна. Такие радиаторы выдерживают перепады давления, противостоят гидроударам и высокой температуре. Также они способны работать с агрессивным теплоносителем. Все было бы хорошо, но они характеризуются низкой теплоотдачей, что делает их несколько непригодными для использования в холодных регионах.

В число их минусов также входят:

  • Неудобство в монтаже – сказывается высокий вес;
  • Не слишком привлекательные внешние данные;
  • Не подходят для применения в высотных домах (выше 5-9 этажей).

В остальном же это неплохие радиаторы, выносливые и крепкие. В последнее время на рынке появились и вполне современные модели, обладающие приемлемыми габаритами и достойным внешним видом. И их можно монтировать в малоэтажных домах, где они будут служить на протяжении многих лет.

Стальные радиаторы

Глядя на современные стальные панельные радиаторы, начинаешь сразу понимать, что большого давления они явно не выдержат. И это действительно так, ведь здесь используется тонкий металл, не отличающийся выразительной стойкостью. Стальные радиаторы могут пригодиться для обогрева небольших частных домов или дачных владений, но для использования в высотных домах они не годятся.

Исключение составляют лишь некоторые модели стальных радиаторов. через которые проходят сравнительно толстые трубы – их выносливость несколько выше. Нередко они называются трубчатыми радиаторами. Сегодня они встречаются в некоторых домах высотой 9-16 этажей.

Стальные радиаторы отличаются высокой теплоотдачей и хорошо обогревают помещения. А еще они очень легкие и не создают сложностей при монтаже. Несомненным преимуществом является и небольшой внутренний объем. Но все эти плюсы становятся бесполезными, если нужно установить эти радиаторы в квартире – в домах небольшой высотности они еще послужат (требуется использование трубчатых моделей), но в высотных зданиях они не выдержат высокого давления.

Алюминиевые радиаторы

Современные алюминиевые радиаторы отличаются небольшим весом и высокой теплоотдачей. Да и сам алюминий является довольно крепким металлом. Радиаторы из него готовы выдержать высокое давление теплоносителя, но стойкость к гидроударам здесь отсутствует. Не меньшим минусом является отсутствие стойкости к воздействию теплоносителя – агрессивные примеси буквально разъедают такие радиаторы, приводя к разрывам и протечкам.

Внешний вид алюминиевых радиаторов подкупает своим великолепием – они компактные и аккуратные, их легко и приятно монтировать, но отсутствие стойкости к гидроударам и коррозии все портит. Зато они могут стать отличным решением для частного домовладения.

Иногда допускается использование алюминиевых радиаторов в малоэтажном строительстве, где давление теплоносителя не так велико, как в высотных домах. Также они успешно применяются в квартирах с индивидуальным отоплением.

Биметаллические радиаторы

Если вы не знаете, какие радиаторы отопления лучше ставить в квартире, то мы рекомендуем вам обратить свое внимание на биметаллические модели. Внутри них мы найдем:

  • Стальное основание – оно выдерживает давление до 50 атмосфер и хорошо противостоит коррозии;
  • Алюминиевый корпус, не контактирующий с теплоносителем – обеспечивает просто превосходную теплоотдачу.

Биметаллические радиаторы не боятся гидроударов и высокого давления, они легко монтируются и демонтируются. Также они не боятся высоких температур и обладают низким весом, а благодаря наличию эффективной защиты от коррозии они могут похвастаться продолжительным сроком службы. Именно биметаллические радиаторы и являются лучшими для установки в квартирах. будь то небольшое трехэтажное здание или солидная 26-тиэтажная постройка.

Несмотря на множество плюсов, у биметаллических батарей есть один минус – это высокая стоимость. Поэтому затраты на их приобретение будут достаточно весомыми.

Какие стальные радиаторы лучше купить

Стальные радиаторы делятся на два вида: панельные и трубчатые. Первые дешевле и легче, но менее прочные. Вторые дороже и тяжелее, но выдерживают повышенное давление и служат дольше. Модели отличаются по конструктивному исполнению и принципу работы. Рассмотрим эти два вида более детально, чтобы понять, какие радиаторы лучше для конкретных условий эксплуатации.

Стальные панельные или трубчатые радиаторы

Панельные стальные радиаторы

Конструкция представляет собой панель, наполненную теплоносителем, и гофрированный металлический лист, соприкасающийся с ней, для ускоренного отведения тепла (лист металла увеличивает площадь теплоотдачи). Устройство работает двумя способами, совмещая их. Тепло от панели отдается окружающему воздуху, а его проход через оребрение запускает естественную конвекцию в помещении.

Стальной панельный радиатор отопления в разрезе.

 Панельный радиатор — тип 11.

 Панельный радиатор — тип 22.

 Панельный радиатор — тип 33.

Плюсы стальных радиаторов панельного типа

  • малый вес;
  • хорошая теплоотдача;
  • доступная стоимость.

Минусы стальных радиаторов панельного типа

  • невысокую устойчивость к ударам гидравлического давления;
  • низкую инерционность (быстро остывают после отключения котла);
  • появление пыли в воздухе от конвекции.

Трубчатые стальные радиаторы

Эта категория визуально похожа на чугунные батареи, но поскольку здесь толщина стенок 1.2-1.5 мм, то они получаются гораздо тоньше и эстетичнее, в отличие от громоздких радиаторов из тяжелого металла. В основе конструкции находится нижний и верхний коллектор, соединенный вертикальными стальными трубами. Их может быть две, три или четыре в каждой секции, что увеличивает объем теплоносителя и площадь для теплообмена.

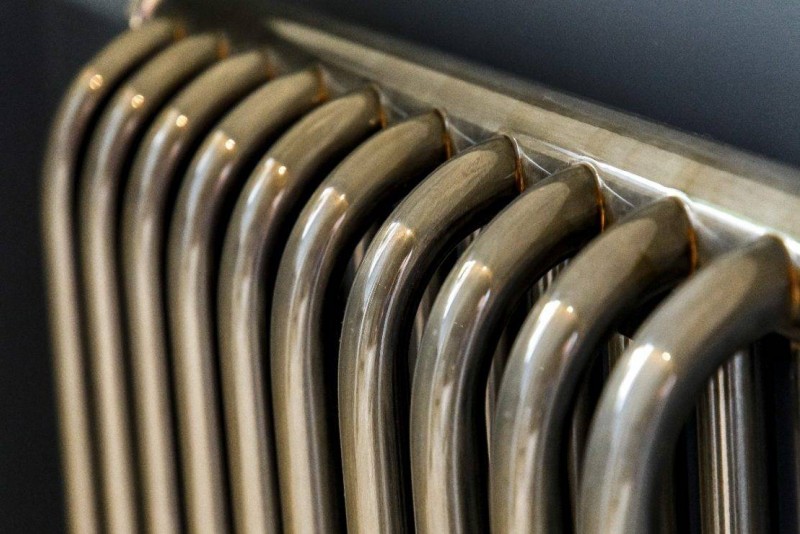

Стальной трубчатый радиатор.

Часто конструкцию можно расширить за счет добавления дополнительных секций, если нынешнего количества окажется недостаточно для обогрева конкретного помещения. В панельных типах такого сделать нельзя. Такой тип батарей не создает сильную конвекцию.

Плюсы трубчатых стальных радиаторов

  • устойчивость к гидроударам;
  • длительный срок службы;
  • более привлекательный вид;
  • меньшая глубина корпуса;
  • возможность доращивания или укорачивания.

Минусы трубчатых стальных радиаторов

  • более высокую стоимость;
  • увеличенный вес;
  • могут потечь между секциями.

Радиаторы с нижним или боковым подключением

Боковое подключение подразумевает подачу теплоносителя в верхний штуцер радиатора, и выход воды через нижний, расположенные слева или справа на корпусе. Это позволяет быстрее пройти жидкости через все внутренние каналы и более эффективно при теплопередаче. Но при таком монтаже потребуется больше трубы для подачи к верхнему штуцеру, который может быть расположен на высоте 300-850 мм. Еще такие коммуникации могут портить интерьер, и придется думать, как их спрятать за фальшпанелями.

Панельный радиатор с боковым подключением.

Нижнее подключение подразумевает подачу и отвод воды через штуцеры снизу радиатора. При расположении панели близко к полу на расстоянии 50 мм, такие коммуникации вообще не видны. Это помогает сделать скрытую разводку по помещению без затрат на декоративные материалы. Но нижнее подключение менее эффективно по скорости перемешивания горячего и холодного теплоносителя, поэтому КПД отопления снижается на 2-7%.

Панельный радиатор с нижним подключением.

Пример расчета необходимой мощности радиатора

Чтобы не прогадать с эффективностью отопления, важно заранее высчитать, какой мощности должен быть радиатор, чтобы этого хватило на обогрев конкретного помещения. Приведем формулу расчета:

Приведем формулу расчета:

P=V*B*40+To+Tд.

Разберемся в представленных значениях:

  • P — это мощность радиатора, которую нам необходимо определить, подставляя другие величины.
  • V — площадь помещения.
  • B — высота потолков в комнате.
  • 40 кВт — примерная мощность отопления, необходимая для обогрева 1 м³.
  • То — неизбежные потери тепла на окнах, где один стандартный проем забирает около 100 Вт.
  • Тд — аналогичные потери, происходящие на дверях. На одной створке может теряться до 150-200 Вт.

Теперь считаем. Есть спальня с площадью 15 м², в которой одно стандартное окно и одна дверь. Какой радиатор купить для такой комнаты?

15 м²*2.5 м (высота потолков)*40+100+200=1800 Вт. Именно с такой минимальной мощностью необходимо искать радиатор среди панельных или трубчатых вариантов. Если точного значения нет, то выбор отдают в пользу большего.

Почему так важна сертификация радиаторов

При сертификации радиаторов проверяется:

  • соответствие заявленной теплоотдаче по мощности;
  • толщина стальных стенок (должна быть не менее 1.2 мм);
  • выдерживание номинального и максимального давления.

Особенности выбора отопительных приборов

Теперь людям уже не нужно прятать или украшать радиаторы, т. к. современные приборы могут стать достойным украшением любого интерьера. Радиаторы, которые продаются сегодня, могут отличаться по цвету, размеру, материалу изготовления и общему стилю выполнения, поэтому не составит труда выбрать самый подходящий вариант.

Радиаторы отопленияРадиаторы отопления

Касаемо формы, то она обязательно должна быть обтекаемой. В целях безопасности, от острых углов желательно отказаться вовсе, особенно, если в доме живут дети. Перед покупкой ознакомьтесь с сильными и слабыми сторонами каждого из существующих видов радиаторов, чтобы определить, какой больше подходит для конкретного помещения

Первое, на что стоит обратить внимание, – это рабочее давление приборов

Какие выбрать радиаторы отопления

В зависимости от материала радиаторы делятся на:

  • алюминиевые;
  • биметаллические (из сплавов двух металлов);
  • чугунные;
  • стальные.

Именно от материала зависит упомянутое выше давление, коэффициент отдачи тепла, теплоемкость, устойчивость к механическим и химическим повреждениям, а также эксплуатационный срок.

Радиаторы в интерьере

Также обращайте внимание на способ подсоединения к отопительной магистрали. Соединение может быть боковым, нижним и универсальным

Характерно, что в современных радиаторах предусмотрены все эти способы подключения.

Варианты присоединения радиаторов

Теперь более детально о каждом материале.

Как изготовить декоративную штукатурку

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий

Adblock
detector
