Простая мощная муфельная печь. Как сделать муфельную печь для закалки металла и обжига керамики своими руками

Самодельная муфельная печь своими руками: сборка, чертеж, фото, видео инструкция

Создание корпуса муфельной печи

Корпус муфельной печи можно создать самому или же воспользоваться заготовками. В качестве заготовки можно использовать старую духовку, электрическую печь или прямого нагрева, холодильник, стиральную машину. Также обязательно стоит учесть, что необходимо удалить все детали из пластика, так как они не приспособлены к высоким температурам.

Корпус можно создать своими руками. Для этого подойдет листовой металл. Следует выбирать материал, толщина которого более двух миллиметров. Из него следует сделать прямоугольную коробку при помощи сварочного аппарата.

Для создания корпуса подойдет листовой металл

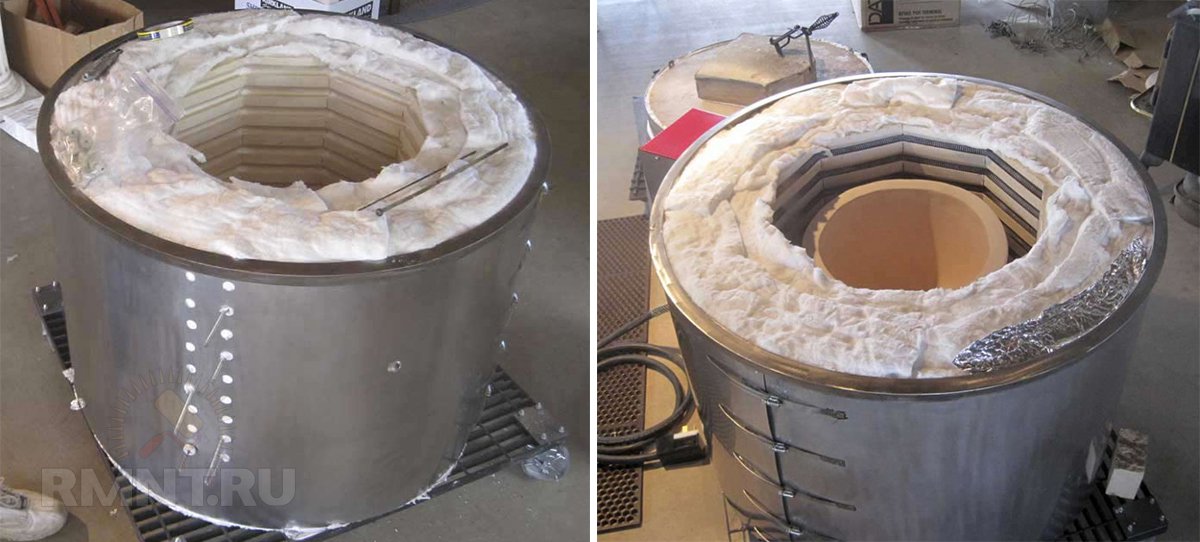

Если вы хотите сконструировать цилиндрическую муфельную печь, стоит изогнуть металл в радиус и заварить шов.

Чтобы защитить металл от коррозии, желательно покрыть печь специальной огнеупорной краской. Улучшит свойства печи специальный термоизоляционный слой. Он служит для уменьшения теплопотерь, тем самым увеличивая жар в камере. Для термоизоляционного слоя можно использовать базальтовую вату, а также перлит.

Футеровка и обустройство топки

Само понятие муфельная печь подразумевает наличие муфеля — внутренней жаростойкой капсулы, которая закрывает спираль нагревательного контура, защищая её от мелкого мусора и окалины. Муфель, как правило, в печах съёмный, что позволяет осуществлять ремонт и замену нагревательных элементов.

Основная трудность в том, чтобы изготовить муфель и корпус нагревательной сборки одновременно. Для этого понадобится два вида жаростойкой керамики: один для изготовления корпуса с канавками, другой — для тонкостенного муфеля. Для керамической основы лучше использовать смесь огнеупорной глины с содержанием оксида алюминия не менее 30%. Глину следует развести водой с избытком и оставить набухать на сутки, после чего снять сверху отстоявшуюся воду и оставить только набухший осадок.

Керамический корпус нагревателя массивный, поэтому из чистого связующего его не изготовить, нужен наполнитель. В качестве последнего хорошо подойдёт стеклянная фибра, сухой кварцевый песок или дроблёный шамот. Общее содержание глины в растворе не должно быть меньше 50% по объёму, в итоге смесь приобретает консистенцию вязкой пластичной пасты. Если состав получился более жидким, избыток влаги удаляется добавлением небольших порций строительного гипса непосредственно перед использованием.

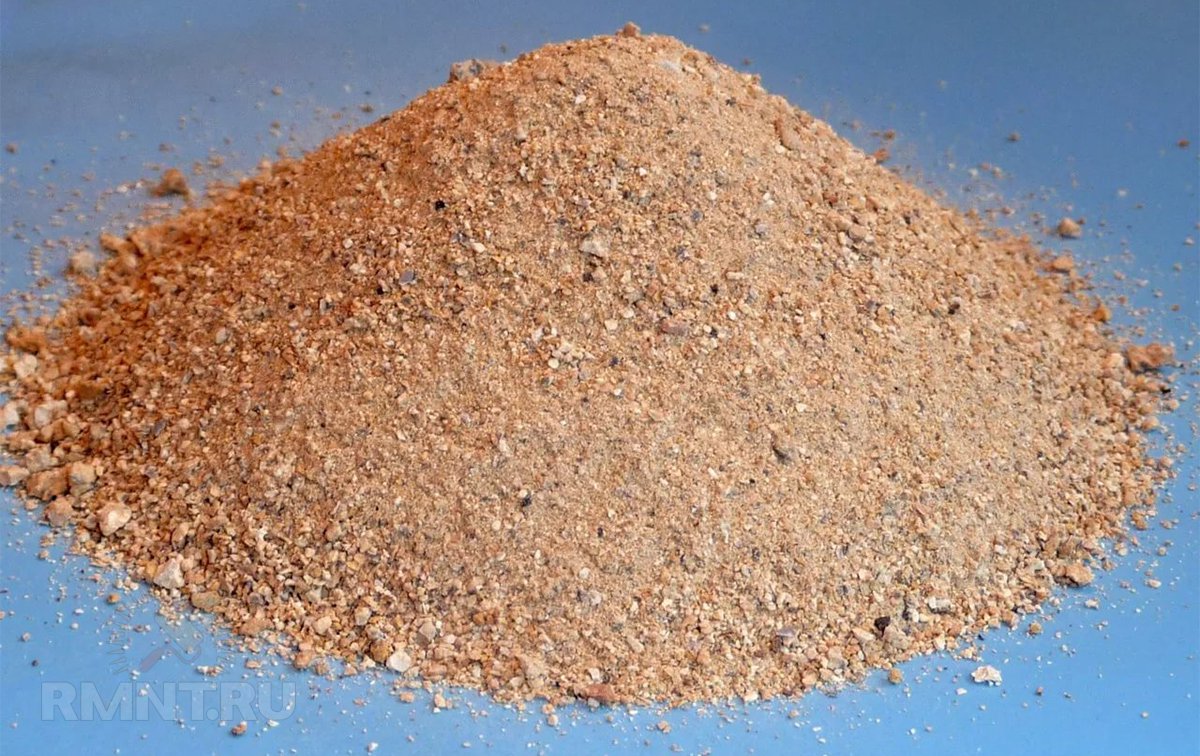

Шамотный порошок

Корпус нагревателя изготавливается на объёмном шаблоне из гофрокартона, размеры которого должны быть больше планируемых габаритов топки на 15–20 мм с каждой стороны. Предварительно на шаблон нужно намотать шнур или силиконовый шланг соответствующего диаметра, формируя нужное количество канавок под спираль. После этого шаблон со шнуром нужно облепить глиной со всех сторон, избегая образования пустот и добиваясь толщины стенки не менее 40 мм. Добавление алебастра помогает изделию поддерживать форму до обжига. С высушенного керамического корпуса нужно аккуратно удалить картонный вкладыш и вытянуть шнур из канавок.

Для футеровки топки используется керамика из более качественного каолина. Оптимально подойдёт обогащённая глина марки КФН-2, в качестве наполнителя лучше использовать дроблёный шамот высокой чистоты при содержании около 20–25% по объёму сухих компонентов. Смесь затворяется описанным выше способом и используется для формирования внутренней футеровки.

Чтобы муфель затем легко отделился, в керамический корпус заранее вставляют спирали. Затем внутреннюю поверхность оклеивают лоскутами газетной бумаги по принципу папье-маше. Должно получиться не менее 8–10 слоёв, при этом внутренняя поверхность должна содержать как можно меньшее количество неровностей. После высыхания бумаги изнутри наносится огнеупорный состав для футеровки. Это лучше делать в несколько заходов, давая время на испарение лишней влаги, в итоге стенка муфеля должна достичь толщины 15–20 мм. В таком состоянии вся сборка сушится в течение нескольких суток до полной потери пластичности и появления звонкого звука при простукивании.

После сушки производится первичный обжиг — на спирали подают напряжение и выдерживают раскалённое изделие в течение 4–6 часов. В ходе процесса обжига фехраль проходит кристаллизационный порог и, становясь более хрупкой, принимает форму каналов. Глина в керамическом вкладыше и муфеле запекается и стеклуется, обретая стойкость к циклическим перепадам температуры. Ну а бумага и остатки клея попросту выгорают, образуя при этом минимальный технологический зазор для лёгкого снятия и установки муфеля.

При таком способе изготовления можно использовать некоторые хитрости. Например — формировать керамический корпус на шаблоне конусной формы, чтобы облегчить извлечение муфеля. Также не будет лишним удлинить переднюю часть сборки, где нет нагревателей, или разместить небольшую спираль на дне камеры. Самих же муфелей для одной печи можно сразу изготовить несколько экземпляров.

Изготовление спирали для муфельной печи

Проволоку из нихрома сечением 1 мм наматывают на стальной прут с гладкой поверхностью. Достаточный диаметр витков 6 мм. Надо следить, чтобы они не соприкасались во время намотки. Спираль укладывают в подготовленные в кирпичах канавки. Далее следует предотвратить их выпадение из этих канавок при нагреве. Для этого можно сделать тонкую замазку из шамотной глины или использовать проволоку. Если для муфеля применяется керамическая труба, проволока наматывается с ее наружной стороны. Следует соблюдать расстояние между витками 2 мм.

Окончание сборки муфельной печи

Кирпичную или керамическую рабочую камеру помещают в стальной или чугунный корпус, на дно которого предварительно уложен теплоизолятор. С наружной стороны дно укрепляют стальными уголками, так как шамотный кирпич утяжелит конструкцию. Между стенками камеры и корпуса должно быть пространство от 4 см. Именно в него закладывается утеплитель. Крышку изготавливают из 2-х слоев металла и утеплителя между ними. Следует предусмотреть ручку для открывания.

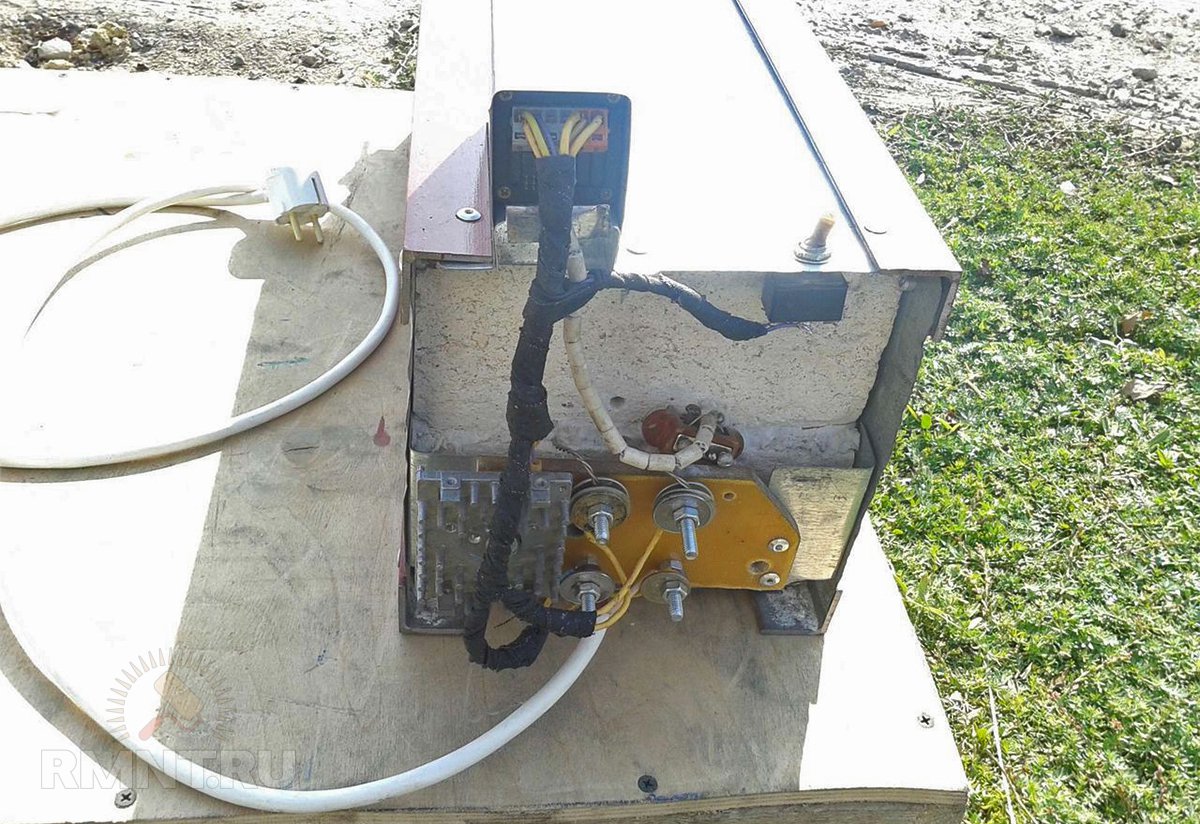

Далее в корпусе печи сверлят отверстия и протаскивают наружу выводы спирали. Кроме этого надо сделать отверстия для термодатчика. Подключение проводов осуществляется к отдельному кабелю. Он для безопасности электросети подключается к автомату на 20А. Соединение выводов и кабеля можно сделать при помощи керамического патрона. Таким способом удастся избежать скрутки проводов. Ножки для корпуса делают из стальных труб. Их приваривают или прикручивают болтами с гайками, но тогда дно печки должно быть приподнятым, чтобы саморезы оказались снаружи.

Если для изготовления муфельной печи использовали старую газовую или электрическую духовку, то утеплять ее не требуется. В ее конструкции теплоизоляция предусмотрена производителем. Следует отметить, что такой агрегат выгодно изготавливать, если нужна печь средних размеров. Пазы для спирали делают в боковых и задней стенках. Выводы подключают к выключателю, расположенному с наружной стороны герметичной дверцы.

Строим печь для обжига керамики своими руками

Вид печи выбирается исходя из количества изделий, который предстоит обжечь. Если объем небольшой, делаем печь в 250–300 литров. Для более масштабной работы потребуется большая печь-горн, размером с небольшую комнату.

Инструменты

Чтобы построить небольшую печь для обжига, потребуются следующие инструменты:

  • Слесарный инструмент — для работы с металлом. Сварочный аппарат, набор гаечных ключей, напильники, углошлифовальная машинка (УШМ), дрель, молотки.
  • Для работы с шамотными кирпичами и керамикой — молоток каменщика, кельма, алмазный диск для УШМ.
  • Средства индивидуальной защиты. Респиратор, очки, перчатки и хлопчатобумажная плотная одежда — обязательный набор при работе с УШМ и минеральными ватами.

Порядок работ

Печь состоит из корпуса, горелки, перекрыши, утеплённой камеры, крышки.

Последовательность постройки:

Корпус. Выбираем прямоугольный металлический ящик, если в роли футеровки выступают шамотные кирпичи или металлическую бочку, если утепляем минеральной огнеупорной ватой.

В цилиндрической конструкции распределение тепла происходит равномернее. К корпусу привариваем ножки.

  • Укладываем на дно каркаса футеровку, ставим четыре керамических изолятора от линий электропередач или шамотные кирпичи на ребро — они послужат столбиками для перекрыши.
  • Футеруем стенки и крышу. Шамотный кирпич лучше уложить на мертельную глину. Используем каолиновую или базальтовую вату высокой плотности. Из листа ваты скручиваем цилиндр в несколько слоёв, чтобы избежать швов — мостиков теплопотери. Крепить к стенкам асбестовым шнуром и керамическими пуговицами. Края верха утеплителя заворачиваются наружу, это уплотнит и теплоизолирует стыки крышки и корпуса.
  • На столбики укладываем перекрышу.

Важно! Перекрыша подгоняется к стенкам неплотно — через щели должен проникать горячий воздух. Пламя не соприкасается с обжигаемыми изделиями

При большом весе изделий применяем для перекрыши сухую кладку из шамотных кирпичей, при небольшом — керамогранитную плитку соответствующих размеров.

  • Устанавливаем горелку. Её можно приобрести в магазинах газового оборудования. Мощность лучше подобрать не меньше 2 киловатт (зависит от теплопотерь и объёма сооружения).
  • Сверлим внизу корпуса и футеровки отверстие для горелки. Пламя не должно прикасаться с изделиями, это главный принцип размещения сопла. При горизонтальной установке сопла облегчается регулировка и обслуживание.
  • Утепляем крышку конструкции. Для минимальных теплопотерь утепляем всю конструкцию снаружи.
  • В крышке оставляем отверстие для выхода продуктов сгорания и контроля процесса. Предусматриваем задвижку для регулирования температуры.
  • Для снятия данных о температуре внутри печи устанавливаем термопару электронного термометра.

Печь готова. Проводят пробный запуск. Если использовалась кладка шамотными кирпичами, то сначала печь просушивается в щадящем режиме.

Видео о тестировании и работе самодельной муфельной печи

Основное назначение:

  • Для термической обработки металлов;
  • Получения восковых предметов, с использованием литейных форм;
  • Обжига различных изделий из керамики;
  • Плавки различных цветных металлов и т.д.

Можно такую печь применять для обогрева небольших помещений и сушки древесных материалов.

Необходимые материалы

1. В качестве материала для муфеля, используются разные огнеупорные вещества: кирпич из шамотной глины, керамические плиты или волокно, электроизоляция и огнеупорные засыпки в виде пены.

2. Кожух муфельной печи чаще изготавливается из листов конструкционной стали. Пустоты, образующиеся при сборке конструкции, заливаются огнеупорным и теплоизолирующим материалом.

3. В качестве электронагревательных элементов рекомендуется использовать спирали из проволоки, стержни или ленту из молибдена, вольфрама, фехрали, тантала или нихрома, а также мощные ТЭНы. Источником энергии служит домашняя электрическая сеть, с напряжением 220В.

В этом уроке мы пошагово разберем процесс создания муфельной печи своими руками. Итак поехали…

Виды и условия обработки сырья

Основные способы обработки материалов в самодельной камере — это:

  • Обжиг керамики
  • Закалка металлических изделий
  • Плавка цветных металлов

Обжиг керамики

Процесс получения готовых керамических изделий связан с обжигом заготовок из сырой глины и последующим покрытием их глазурью. В домашних условиях сделанная муфельная печь своими руками может производить обжиг сразу нескольких экземпляров посуды и других поделок

В термообработке важно выдержать ровный режим нагрева камеры. Теоретически обозначить точные временные рамки обработки материала при определённой температуре невозможно — это достигается практическим путём

Материалы из глины, помещаемые в домашнюю муфельную печь для обжига, делят на 3 группы:

Фарфор

Высохшую глину подвергают термообработке в два этапа. Первичный обжиг производят в интервале от 800 0 С до 1000 0 С. Глина набирает прочность и обретает пористость. Затем её окунают в ёмкость с глазурью. Повторный обжиг осуществляют при разных температурах, в зависимости от назначения:

  • натуральный фарфор — 1400 0 С
  • столовый — 1350 0 С
  • сантехнические детали — 1250 0 С

Фаянс

Применение тугоплавкого сырья при обжиге практически не образует жидкой фазы. Для созревания черепка изделия его обрабатывают при температуре 1200 — 1250 0 С. Повторная термическая обработка с нанесённой глазурью производится при нагреве 900 — 1000 0 С. Если требуется нанести роспись, то в третий раз возвращаются к первичному уровню температурного режима.

Майолика

Используют красные тугоплавкие глины. Термообработка требует точного соблюдения режима нагрева. При нагреве 950 0 С получаются рыхлые непрочные изделия. При нагреве 1050 0 С, сырьё спекается в непригодную, плотную стекловидную массу. Чтобы точно выдержать степень нагрева 1000 0 С, необходимо встроить в камеру термопару с подсоединением печи к цифровому дисплею.

Повторный процесс обработки глазурованных материалов производят при температуре 900 — 950 градусов.

Закалка режущих металлических изделий

Упрочнение режущих поверхностей стальных инструментов путём термообработки называют закалкой металла. Закаливание металлических изделий делали люди с древних времён. Суть процесса заключается в обжиге металла до получения изменения структуры кристаллической решётки (полиморфное преобразование).

Металл доводят в нагревательной камере до раскалённого состояния при температуре 750 −850 0 С. Следует отметить, что некоторые марки стали закаляют в условиях более высокого нагрева, в пределах от 1250 до 1300 градусов. Затем печь для закалки освобождают от раскалённых изделий, которые после подвергают резкому охлаждению в масляной среде или в воде. Таким образом добиваются повышения твёрдости металла.

Данный процесс важен для упрочнения режущих поверхностей стальных инструментов (ножей, свёрл, зубил, фрез и прочего). Закалку (отпуск) лучше производить в масляной среде. При отпуске раскалённого металла в воде, его поверхность покрывает масса пузырьков пара, что замедляет процесс.

Как правило, закалке подвергают готовые инструменты или заготовки из нержавеющей стали. Для этих изделий обычно не требуется закалочная камера большого объёма, поэтому лучше всего для этого подходит муфельная печь из предохранителя. Описание создания такой конструкции будет дано ниже.

Плавка цветных металлов

Муфельную печь удобно использовать для плавки цветных металлов, но к олову и свинцу это не относится. Температура их плавления настолько низка, что достаточно воспользоваться газовой горелкой бытовой кухонной плиты.

Для того чтобы расплавить такие металлы, как медь, бронзу и латунь, потребуется нагревательная ёмкость. Жидкую массу металла получают в тигле, которую затем заливают в специальные формы. Домашние мастера льют различные элементы декора светильников, мебели, статуэтки и многие другие поделки.

Температура плавки цветных металлов:

  • медь — 1080 0
  • бронза (в зависимости от марки) — от 930 0 до 1140 0
  • латунь в пределах от 880 до 950 градусов

Теплоизоляция печи

В результате описанных действий получается практически готовая топка закалочной печи, её необходимо только поместить в корпус, надёжно закрепить и минимизировать теплопотери. Для этого и пригодится изготовленная заранее ёмкость на ножках.

Внутренний объём ёмкости нужно заполнить минеральной ватой плотностью 45–50 кг/м3. Вату нужно свернуть спиралью, сначала укладывая её под наружные стенки и постепенно продвигаясь к центру. Плотность укладки должна быть максимальной, но при этом саму вату нельзя повредить. В итоге в центральную складку нужно поместить топку в сборе. Если плотности ваты достаточно, нагревательная часть не будет проминать утеплитель своим весом. Все выводы спиралей нужно тщательно замотать стеклотканью, вставить между ними дистанционные проставки из обрезков минеральной ваты, а затем вывести через заднюю стенку, подключить на обратную сторону шпилек и установить панель на место.

Чтобы надёжно закрепить топку и установить дверцу, вату нужно примять и утопить на 6–8 см глубже бортов. Поверхность утеплителя нужно несколько раз сбрызнуть алебастровым молоком, чтобы вата отвердилась и перестала интенсивно впитывать влагу. После этого лицевая часть печи заливается смесью алебастра, песка и минеральной фибры. Пока состав не застыл, в него вмуровывают топочную дверцу или закладные для её крепления.

Технология постройки муфельной печи

Порядок выполнения работ горизонтальной ли вертикальной муфельной печи аналогичен, различие состоит в расположении элементов печи.

  1. Корпус муфельной печи выполняем из листового железа. Вырезаем болгаркой прямоугольную полоску нужного размера, сгибаем ее в радиус и при помощи сварки герметично завариваем шов. Для предотвращения образования коррозии можно покрыть металл несколькими слоями огнеупорной краски. К полученному цилиндру привариваем дно. Для этого вырезаем из листа стали круг необходимого диаметра, равного диаметру цилиндра. Укрепляем стенки и донышко металлической арматурой. Корпус выполняем такого объема, чтобы внутри можно было разместить термозащитный слой и огнеупорный кирпич.
  2. В случае если для корпуса используется старый холодильник, аналогично укрепляем его донышко и стенки металлическими уголками или трубками.
  3. Внутреннюю часть корпуса выкладываем толстым слоем базальтовой ваты.

  4. Для изготовления внутреннего термослоя (аккумулятора тепла) используем шамотный кирпич (огнеупорный).  Задача состоит в состыковке кирпичей в количестве семи штук в форме трубы, которая будет в дальнейшем служить рабочей камерой печи.

  5. Для этого раскладываем кирпич в ряд и делаем на каждом кирпиче разметку, по которой будем производить резку. Форма кирпичей после резки должна позволять собрать все кирпичи в форме полой трубы. Обрезку производим болгаркой. Для удобства кирпичи нумеруем. После обрезки собираем их вместе и закрепляем проволокой, проверяя правильность резки. При необходимости подправляем форму, добиваясь точности.

Помещаем образовавшуюся кирпичную трубу в корпус со слоем теплоизоляции.

Далее на внутренней поверхности кирпичей необходимо пропилить канавки под проволоку.

Канавки под проволоку

Но прежде из мотка нихромовой или фехралевой проволоки необходимо сделать спираль диаметром около 6 мм. Для этого наматываем проволоку на основу (карандаш, сварочный электрод или тонкий металлический пруток).Достаем кирпичи и вновь выкладываем их на ровную поверхность в ряд.

Прикладываем спираль, делаем разметку под будущие канавки, которые будем вырезать в кирпичах болгаркой. Правильность линий проверяем строительным уровнем. В конечном итоге внутри рабочего пространства проволока будет уложена по спирали от дна к вершине рабочего пространства

Важно, чтобы витки не соприкасались друг с другом, иначе будет замыкание

Спираль в муфельной печи

Чтобы вывести концы проволоки за пределы рабочей камеры и подключить их к автомату, между двумя соседними кирпичами вставляем три тонких длинных отрезка керамической плитки с пропиленными в них тонкими каналами под проволоку.

Каналы под проволоку из муфельной печи

Применение таких керамических выводов в дальнейшем позволит легко производить ремонтные работы муфельной печи.

Коммутация электрической части с тремя ступенями мощности

  • для первой ступени мощностей необходимо два контура спиралей включать последовательно;
  • вторая ступень подразумевает отдельное подключение нижней спирали;
  • третья ступень мощности – параллельное включение двух контуров.

Готовую конструкцию рабочей камеры помещаем в корпус со слоем теплоизолирующего материала и одним кирпичом, уложенным на дно, обмазывая его огнеупорной (печной) глиной или огнеупорным клеем.

Чтобы вывести керамические каналы за пределы корпуса, сверлим в нем отверстия.

Делаем корпус и обмазываем шамотной глиной

Крышку выполняем из листовой стали, вырезая ее по размеру печи и закрепляя на ней печной глиной огнеупорный кирпич. Сверху привариваем щеколду, ручки и навесы. Для герметичности по краям крышки и на примыкающие стенки муфельной печи наносим слой термостойкого силикона, предварительно тщательно обезжирив поверхности.

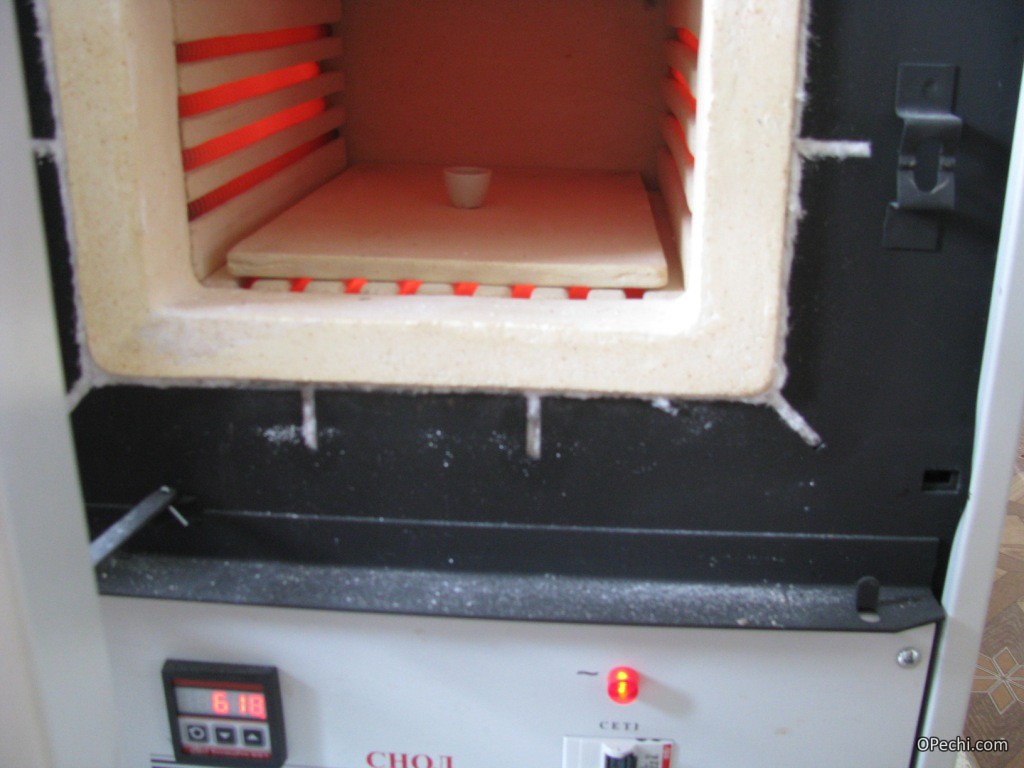

Муфельная печь в работе

После полного высыхания печи подключаем проволоку к электрическому автомату со стабилизатором и проводим ряд испытаний, настраивая мощность накала спиралей и температуру в рабочем пространстве увеличивая или уменьшая напряжение сети.

Во время работы печи дверцу необходимо плотно запирать.

Как устроены муфельные печи: конструкция

Главный конструктивный элемент печи — муфель. В его камеру загружают детали для термической обработки (или золото для переплавки, медицинский инструмент для температурной обработки, керамику для обжига). Муфель делают из химически инертного материала.

Камеру муфеля располагают внутри печи. При этом пространство между наружным кожухом и внутренней камерой заполняют теплоизолятором. Качественная теплоизоляция определяет КПД работы устройства, а также его безопасность (ограничивает сильный нагрев кожуха и не допускает возможности обжечься об него).

Нагревательные элементы располагают снаружи муфеля или в его стенках. Они нагревают внутреннюю камеру, которая в свою очередь передают тепло рабочему пространству. Работой нагревательных элементов управляет регулятор. Он контролирует температуру и время нагрева, весь процесс термической обработки. Уровень автоматического регулирования влияет на цену нагревательного устройства. Чем больше регулирующих функций, тем дороже печь.

Муфель: конструкция и материалы

Для изготовления внутренней камеры используются следующие материалы:

  • керамика;
  • керамическое волокно;
  • корунд;
  • огнеупорный (шамотный) кирпич.

Выбор материала для изготовления муфеля определяется условиями работы и предназначением печи. Например, муфель из огнеупорных волокон используется для нагрева в нейтральной среде. Корундовые камеры — можно использовать в химических средах. А вот керамический муфель — универсален. Благодаря инертности его используют для различных задач (переплавки, термической обработки, обжига).

В один и тот же корпус можно загружать муфели из разных материалов (для разных целей нагрева и обработки). Таким образом, внутренняя камера является сменным элементом, который может иметь вид горшка или колпака, загружаться с боку или сверху. Конструктивно муфели делят на следующие группы:

  1. Колпаковые (они загружаются сверху в виде колпака, после нагрева отделяются от пода).
  2. Горшковые (также загружаются сверху, но имеют вид ёмкости, от пода не отделяются).
  3. Простые (садку загружают с боку печи).

Нагревательные элементы

Для нагрева стенок внутренней камеры устанавливают нагревательные элементы. В качестве них используется проволока из термостойкого металла или сплава. При прохождении тока по проволокам они разогреваются и выделяют тепло. Для увеличения площади отдачи проволоку наматывают в виде спирали.

Также различают открытые и закрытые нагреватели. Открытые нагреватели имеют более высокую скорость нагрева, при поломке — легко заменяются новыми. Но при этом — быстрее окисляются (из-за нагрева) и чаще выходят из строя.

Закрытые нагреватели располагают внутри стенок муфеля. Они защищены от окисления, поэтому более долговечны. Недостатки: более длительный нагрев и большая стоимость ремонта (в случае поломки необходима замена всего муфеля).

Устройство

Печь состоит из нескольких основных элементов:

  1. Корпуса.
  2. Теплоизоляционного внутреннего слоя.
  3. Теплоизоляционного внешнего слоя (огнеупорного кирпича, керамики).
  4. Нагревательных элементов.
  5. Элементов управления и электропроводки.

Схема устройства муфельной печи

Корпус изготавливается из металла толщиной более 2 мм, согласно заранее подготовленным схеме.

Теплоизоляция внутреннего слоя выполняется из огнеупорного кирпича с максимальной рабочей температурой до 1000 °С.

Для внешнего изоляционного слоя используется перлит или базальтовая вата, являющиеся хорошими изоляторами. Особо стоит отметить, что материалы содержащие асбест использовать запрещено, так как при высокой температуре нагревания происходит выделение токсичных веществ.

Схема терморегулятора муфельной печи

Нагревательный элемент – спираль изготавливается из нихрома или фехралевой проволоки диаметром 1 мм. Нихромовая проволока состоит из никеля и хрома, обладает хорошими антикоррозийными свойствами. Фехралевая проволока содержит металлы железо, алюминий и хром и стоит значительно дешевле. Оба вида проволоки способны выдержать температуру нагрева и длительной эксплуатации без изменения своих характеристик.
