Печка из автомобильных дисков своими руками: для казана, бани и барбекю - как сделать из старых колес +фото и видео

Как сделать печку из автомобильных дисков

Инструменты и материалы

Есть разные модели такой печки, но удобнее пользоваться той, что составлена из трех дисков. Тогда посуду большого размера устанавливают на обратную сторону диска. Чтобы отвести дым, устанавливают трубу. Это дает маленькие теплопотери, но избавляет от разъедающего глаза дыма.

Для работы подготавливают следующие материалы:

  • 3 колесных диска;
  • 90 см металлического прута диаметром 10 мм;
  • 20 см металлического профиля размером 20 мм;
  • 1 отвод из стали диаметром 50 мм;
  • 1,5 м трубы.

Величина автомобильных дисков для печки определяется размером используемой посуды. Небольшой котелок вместят колеса от легкового автомобиля. Если на мангале будут варить блюда в объемном казане для нескольких людей, лучше взять колеса от грузового автомобиля.

Нужные оборудование и инструменты для сборки конструкции:

  • аппарат для сварки с электродами;
  • болгарка;
  • диски для резки и зачистки;
  • тиски небольшого размера;
  • плоскогубцы, молоток, напильник.

Важно!

Во время сварочных работ для защиты обязательно надевают специальный костюм, маску и перчатки.

Печка из дисков для обогрева подсобных помещений

Печка из дисков для бани отличается от других отопительных сооружений тем, что в ней предусмотрена специальная емкость для воды и кирпичное основание. Если же вам нужен только обогрев помещения (например, небольшого дачного домика или гаража), конструкция будет намного проще.Для основания такой печки можно установить несколько огнеупорных кирпичей или секцию от старых радиаторов, на которую устанавливается лист металла 5-8 мм толщиной.

Самая простая конструкция самодельной печки из дисков колес делается так:

  1. С помощью болгарки у трех из четырех дисков вырезается центральная часть.
  2. Два диска свариваются между собой. В нижнем — дно закрывается круглой пластиной, вырезанной из стального листа, либо сразу приваривается к металлической основе.

Заготовка для нижней камеры

  1. На боковой поверхности болгаркой прорезается небольшое квадратное отверстие, а из полученного куска металла изготавливается дверца. Ее можно прикрепить к корпусу на приваренные болты и гайки, снабдить железной ручкой и щеколдой.Эта часть корпуса будет одновременно выполнять функции зольника и поддувала – для усиления тяги достаточно немного приоткрыть дверцу нижней камеры.

Дверца для топки

  1. Два оставшихся диска также свариваются между собой так, чтобы целый диск с необрезанной сердцевиной оказался внизу –сюда будут укладываться дрова. Сбоку топки также вырезается отверстие и монтируется дверца.
  2. Верх печки закрывается пластиной, в которой проделывается круглое отверстие под дымоходную трубу.
  3. Все части корпуса соединяются сваркой, в верхнее отверстие опускается и заваривается труба с задвижкой наверху.
  4. Готовую печь можно покрасить с помощью термостойкой эмали.

Готовая печь для обогрева

Важно! Швы – слабое место любой печи из колесных дисков. Они должны быть заварены с максимальной тщательностью, иначе дым сквозь щели будет проникать в помещение, вместо того, чтобы полностью уходить в трубу

Если швы в процессе эксплуатации печки истончатся и прогорят, щели можно замазать глиной и присыпать сухим песком.

Характеристики минеральной ваты

Начнем именно с характеристик этого утеплителя, которые покажут, почему именно он сегодня так популярен.

Теплопроводность минеральной ваты – 0,034-0,04 Вт/м К. Чтобы получить хотя бы какое-то представление, насколько это хорошо, обозначим теплопроводность обычного керамического кирпича, которая равна 0,56 Вт/ м К. Это более чем в десять раз лучше.

Плотность минваты варьируется от 30 до 200 кг/м³. В этом случае, чем выше плотность, тем выше масса изделия, выше теплопроводность и цена материала. Для кровельных конструкций нет необходимости использовать очень плотные плиты, которые могут выдерживать большие нагрузки. Сюда подойдут недорогие панели с плотностью не более 60 кг/м³.

Паропроницаемость равна 0,49-0,6

То есть этот утеплитель обладает неплохим показателем, который дает возможность воздуху беспрепятственно проходить через теплоизоляционный слой, совершая воздухообмен внутри помещений.

Минвата – материал негорючий, что очень важно для кровель, собранных из пиломатериалов. Сегодня все чаще звучат требования к строительным конструкциям, касающиеся увеличить огнестойкость.

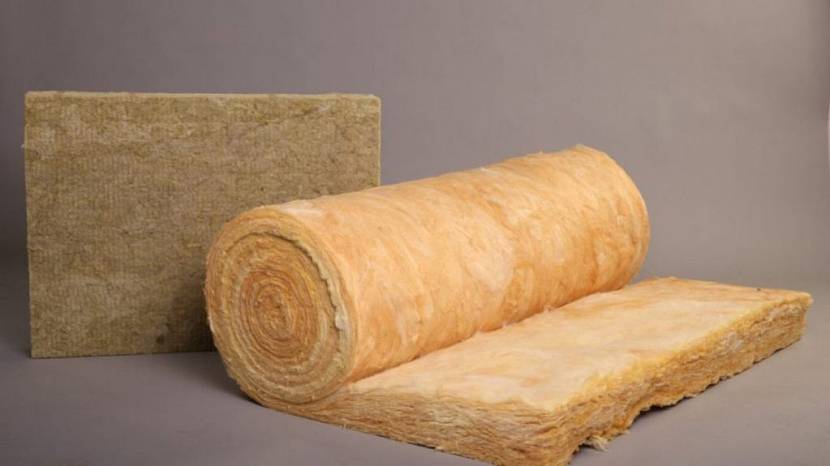

Минвата разного исполнения: рулон и плитаИсточник saucyintruder.org

Единственный минус минеральной ваты – это ее гигроскопичность. То есть утеплитель впитывает в себя влагу, теряя теплотехнические свойства. Сегодня эта проблема решается достаточно просто – укладкой защитных пленок из полимеров, которые не дают влажности попасть в зону теплоизоляционного пирога.

Технология сборки

Для монтажа конструкции, кроме самих дисков (требуются две штуки одного размера), понадобятся специальные инструменты и дополнительные материалы:

  • 3 болта с гайками;
  • 4 гайки диаметром 1 см;
  • метровая профтруба из металла;
  • металлический лист или метр проволоки толщиной 8 мм;
  • болгарка;
  • сварочный агрегат.

Технология монтажа осуществляется в несколько этапов:

  1. У одного из дисков полностью удаляется перегородка. Делают это следующим образом: наносят насечки шлифмашинкой, после чего проламывают металл молотком. Другой способ – вырезать перегородку газовым резаком.
  2. Оба диска свариваются в единое целое. Оставшаяся у второго диска перегородка послужит дном всей конструкции.

Для жаровни изготавливают дверцу. С этой целью:

  • намечают прямоугольник таким образом, чтобы соединяющий диски сварочный шов проходил посередине, а нижняя часть отставала от дна на несколько сантиметров;
  • вырезают прямоугольник болгаркой;
  • края шлифуют, зачищают от заусениц;
  • с правой (короткой) стороны дверцы приваривают две гайки по разные стороны от сварочного шва, причем симметрично;
  • к корпусу мангала приваривают болты таким образом, чтобы надеть на них гайки дверцы (следует болты сначала вкрутить в приваренные гайки, после чего приложить дверцу к корпусу и в таком положении приварить сами болты);
  • с противоположной стороны дверцы в середине шва делают отверстие и ввинчивают болт, закрепляя его гайкой – получится своеобразная ручка.

Теперь нужно приварить ко дну металлический лист, иначе угли станут выпадать из топки. В листе должны оставаться отверстия, усиливающие тягу. Вместо листа иногда монтируют решетку, соорудив ее из толстой проволоки.

Следующий шаг – приваривание ножек. Из профильной трубы вырезаются три заготовки по 80–90 см, которые приваривают в виде треноги к днищу перевернутого мангала.

Аппарат готов. Для красоты его желательно:

  • прокалить на огне;
  • выкрасить термостойкой краской черного цвета.

Другие варианты печей

Чтобы получить коптильню, мангал снабжают крышкой и системой отвода дыма. Вырезанную ранее перегородку с отверстиями не выбрасывают, из нее как раз легко сделать крышку, к тому же она станет выполнять функции варочной поверхности.

Существуют также варианты мангала попроще. К примеру, можно соорудить из одного только диска простой гриль, снабдив его ножками.

Владельцы дач сами решают, какое оборудование им больше подходит. Минимум труда и средств позволят обзавестись в хозяйстве полезным приспособлением.

Поэтапное руководство по изготовлению колесной печки

Сборка печной конструкции из колесных дисков – занятие, не требующее специальной подготовки, но требующее навыков работы со сварочным аппаратом. Перед тем как приступать к работе, необходимо определиться с типом устройства. Это может быть печка, мангал или буржуйка. Процесс изготовления печи складывается из нескольких этапов. Самым первым является подготовка материалов и оборудования.

Перечень материалов и инструментов

Основные составляющие печи – это автомобильные диски. Наиболее подходящими являются стальные ободы от легковых авто или малогабаритных грузовиков. Крупные экземпляры, оставшиеся от многотоннажных грузовиков, требуют усилий по герметизации стыков, а печи из дисков такого размера получаются громоздкими. Для работы также необходимо подготовить следующие материалы:

  • колесные диски – 4 шт.;

  • листовая сталь;

  • арматура;

  • дверные петли;

  • трубы с квадратным сечением;

  • термокраска.

Для резки и соединения деталей понадобится болгарка, ножовка по металлу (для мелкой резки), сварочный аппарат, дрель, напильник, плоскогубцы, рулетка, молоток, наждачная бумага. Для покраски будут нужны кисти.

Первый этап: подготовка дисков

На колесных дисках исправляют все неровности и вмятины – форма должна быть симметричной. Поверхность очищают от ржавчины. Если имеется старая краска, то дисковые исходники прокаливают и зачищают наждачкой. Но самое главное — автодиски должны иметь гладкие ровные края. Это обеспечит плотное соприкосновение окружностей и отсутствие щелей, через которые может проникать дым. Для выравнивания каждый диск шлифуют по кругу.

Один диск из четырех оставляют в исходном состоянии, он будет нужен для варочной поверхности. Остальные три экземпляра нуждаются в дополнительной обработке. У них с помощью болгарки вырезают сердцевину. В результате должна получится полая широкая труба. При соединении этих трех составляющих получится корпус печи.

Второй этап: изготовление колосников

Колосник – это решетчатая пластина, разделяющая топку и зольный отсек. На колосник кладутся дрова или уголь, а поступающий снизу воздух обеспечивает тягу и способствует их горению. Колосники проще всего сделать из арматурных прутьев. Их режут на отрезки и приваривают внутрь одного из дисков. Необязательно делать решетку, достаточно приварить прутья параллельно друг другу.

Вместо арматуры можно использовать лист из стали. В нем прорезают щели или делают отверстия. Сталь должна быть достаточной толщины, чтобы выдержать высокую температуру. Тонкий лист быстро прогорит и не будет справляться со своей функцией.

Третий этап: сварка деталей

Для сварочных работ выбирают электроды 5 миллиметров. Заготовки сваривают по окружности между собой. Автодиск с целой сердцевиной должен быть самым верхним. Сначала сваркой края прихватывают точечно. Затем, убедившись, что цилиндр получается ровным, сваривают по всему краю. Получается конструкция наподобие бочки. При необходимости количество кольцевых сегментов можно уменьшить или увеличить.

Из стального листа вырезают круг. Если планируется использовать печь в помещении, то этот лист должен быть большего диаметра, чтобы угольки попадали на него, а не на пол. Если печь будет работать исключительно на улице, днище может быть такого же размера как и корпус. Из трубы малого диаметра вырезают четыре ножки и приваривают их к основанию печки.

Четвертый этап: устройство топки, поддувала

Следующим шагом делают топочное и вентиляционное окна. Высоту топки намечают на свое усмотрение, но чаще всего ее делают во втором диске снизу. Поддувало располагается под топкой (в самом нижнем ободе). Отверстие для него меньше, чем для топки. Намеченные прямоугольники вырезают болгаркой. Из стальных пластин делают окантовки для отверстий и приваривают их. Из металлического полотна вырезают дверки, которые вешают на приваренные к стенке корпуса петли. К дверкам крепят ручки.

Есть более просто вариант устройства топки и поддувала – без использования рамок. В качестве дверок используют прямоугольники, вырезанные из бочка цилиндра. Петли приваривают непосредственно к корпусу дисковой печки.

Пятый этап: покраска

Готовую конструкцию красят для придания эстетичного вида. Для этого сначала все сварные швы обрабатывают шлифовальной машинкой. Оставшиеся места с ржавчиной также зачищают. После этого корпус покрывают термоустойчивой краской. Другой вариант – это использование баллончика с краской, выдерживающей высокие температуры. После высыхания краски печь из автомобильных дисков готова к эксплуатации.

Видео сборки дисковой печи

Весь процесс изготовления печки из автомобильных дисков пошагово показан в видео:

Печка для казана

Не секрет, что лучший вариант использования автомобильных колес — для печей под казан. В таком случае принято ставить конструкцию на специальную подставку. За счёт круглой формы ёмкость прогревается равномерно, чего нельзя добиться в обычных кирпичных печах. К тому же в последнем случае присутствует риск оседания сажи

Дисковые конструкции равномерно распределяют нагрев и предотвращают лишний расход дров, что очень важно при использовании бросовой разновидности топлива

Собранные на участке щепки не способны обеспечить должное количество тепла для приготовления плова или бешбармака, а сыроватые и подгнившие решения в массивном топке попросту не справляются с задачей подогрева варочной посуды до определенной температурной отметки. Печь под казан из автомобильных дисков исключает такое явление лишь в том случае, если она выполнена в точности с установленными правилами.

Дымовые газы передвигаются по пути наименьшего сопротивления. Если требуется сварить два отдельных диска и прорезать в боковой части топочное отверстие, то горячие газы пойдут и через технологические отверстия в ступице диска, т. к. их общая площадь гораздо больше, чем крепежных и осевого.

Если добиться максимальной температуры разогрева, то, возможно, в осевом отверстии образуется язычок пламени, но размещенный на конфорке казан заставит жар уйти вбок.

Подобный вариант печки из дисков по-особому востребован для приготовления разных видов пищи путём томления над углями, правда, мало кто применяет этот метод в наши дни.

Для правильного изготовления печки под казан необходимо снабдить её плотно закрывающейся дверцей на загрузочном проеме. Также казан должен плотно прилегать к вырезу конфорки, периодически закрывая технологические отверстия.

Чтобы успешно добиться таких результатов достаточно вырезать с помощью отвертки середину ступицы. Оставшиеся элементы не будут выброшены, т. к. их можно будет задействовать в качестве хорошего колосника.

Как сделать печку из дисков для бани своими руками

Прежде всего, диски нужно подготовить: очистить от мусора, ржавчины или остатков краски с помощью шлифшкурки. После этого можно приступать к изготовлению конструкции, соблюдая этапы работ в указанном порядке.

Емкость для воды

Для обустройства верхней камеры будущей печки необходимо два колесных диска. В этом баке будет нагреваться вода, поэтому он должен быть герметичным. Для этого у 2-х дисков вырезают болгаркой центральные пластины для крепежей, оставляют только ободы. Они укладываются друг на дружку и свариваются между собой.

Вырезка сердцевины диска

Верхняя часть бака закрывается металлической крышкой или подвижной заслонкой. Из соображений безопасности можно совместить эти два варианта и наглухо приварить больший сегмент крышки, сделав раздвижным или откидным только маленькое отверстие, через которое вода будет заливаться в бак. На дно камеры приваривается металлическая пластина, вырезанная из листа.

Устройство верхней части печки

После сварочных работ, в верхней части и на дне емкости прорезаются отверстия по диаметру дымоходной трубы. Она будет проходить через весь бак, должна плотно перекрываться стенками и выходить наружу через дно.В боковой части емкости у самого дна устанавливается тонкая трубка под наклоном к полу и закрывается краном для слива горячей воды.

Обратите внимание! Бак нужно обязательно проверить на герметичность. Наполните его водой и внимательно осмотрите щели на протечки, особое внимание уделив стыкам между стенками емкости и прорезями для труб

Если дефекты обнаружены, их нужно устранить сваркой, но только после удаления воды и просушки бака.

Обустройство каменки и верхней части топки

Из двух оставшихся колесных дисков нужно сделать каменку и крышку топки. Из одного сердцевина вырезается, второй остается целым. Заготовки ставятся одна на другую, и сшиваются сваркой так, чтобы ступица целого диска оказалась посередине (она будет выполнять функцию решетки). Сверху емкость остается открытой – сюда насыпаются камни.Нижняя часть цилиндра будет выполнять функцию верхней части топки.

Для обустройства каменки лучше всего подойдут натуральные камни округлой формы, которые используются в саунах и банях –диабаз, базальт, перидотит. Но стоят они достаточно дорого. Поэтому можно поискать материал для каменки у ближайшего водоема – эти камни прошли хорошую закалку влажностью и солнцем. Оптимальный вариант — породы темного цвета с неслоистой структурой.

Лучшие камни для каменки

Обратите внимание! Камни в печке хоть и медленно, но разрушаются под воздействием высоких температур. А это затрудняет прохождение дыма

Поэтому периодически содержимое каменки следует перебирать и заменять.

Фундамент и кирпичная кладка

Устанавливать печь для бани из колесных дисков рекомендуется на прочный и огнеустойчивый фундамент. Его можно соорудить из армированной бетонной стяжки, а верхнюю поверхность облицевать огнестойким кирпичом.

Когда основание просохнет, можно приступать к нижней части печи. Для печки с кладкой 62*62 см понадобится 60 шт красных термостойких кирпичей. Они скрепляются разведенной водой глиной и укладываются квадратом. Не забудьте предусмотреть полость для поддувала и отверстие под дверцу. На верхнюю часть кладки закрепите решетку колосника.

Сборка печки

Все части конструкции последовательно собираются.Металлическая часть соединяется с кирпичной, топка и поддувало закрываются дверцами, вырезанными из металлического листа.

Схема устройства печки-каменки для бани из колесных дисков

На заметку! Для комфортного пользования дверцу желательно снабдить ручкой из одного крупного болта. А чтобы дрова или угли случайно не вывалились – еще и щеколдой из узкой пластинки металла и небольшой петли.

Далее к центральному отверстию ступицы, расположенной между топкой и каменкой, приваривается второй отрез трубы и сшивается с верхней частью дымохода, проведенного через водяной бак. В каменку укладываются камни: внизу – крупные и средние, сверху – мелкие.

Чтобы укрепить конструкцию, к ободу каменки и водяного бака приваривают металлические швеллеры, которые устанавливаются под небольшим углом к верхней части корпуса. Труба выводится в обложенный огнеупорным кирпичом дымоход и оборудуется заслонкой.

Такая печка нагреет парную и воду в баке всего за час.

Основные понятия

Чтобы сделать качественную печь под казан, сначала нужно ознакомиться с особенностями этой конструкции:

  • Объемная топка или топливник, чтобы сразу могло поместиться достаточное количество дров или углей;
  • Равномерный нагрев со всех сторон;
  • Обеспечение нормального процесса горения дров;
  • Продукты горения, а также пыль в казан попадать не должны;
  • Конструкция должна обеспечивать требования пожарной безопасности. После пользования продуктов горения оставаться не должно;
  • Печь должна иметь высокую теплоотдачу, потреблять небольшое количество топлива;
  • Конструкция должна быть травмобезопасной, а также полностью исключать возможность даже случайного отравления СО.

Типовое устройство печей под казан:

  1. Металлическая плита 20 мм.
  2. Стальные уголки в качестве обрамления.
  3. Колосник.
  4. Дверцы для поддувала и топки.
  5. Топливник.
  6. Зольник.
  7. Дымоход или дымовой канал.
  8. Прогары.
  9. Наружная и внутренняя стенки для камеры горения.

Инструменты и материалы для устройства своими руками печи для казана

  • Основной материал – огнеупорный кирпич красный. Можно сразу приобрести глазурованный, а можно в дальнейшем облицевать пеку глазурной огнестойкой плиткой. Можно совсем не облицовывать, поэтому готовьте исходные материалы в зависимости от проекта;
  • Углошлифовальная машинка (УШМ, «болгарка»);
  • Одна, а лучше две разноразмерные емкости под приготовление растворов;
  • Песок, шамотный порошок;
  • Инструменты для замешивания растворов, лопата, ведра для переноски;
  • Дверцы для топливника и поддувала;
  • Колосники.

Печи промышленного изготовления

Современная промышленная печь под казан, как правило, является хорошо продуманным и грамотно засчитанным изделием. Они имеют оптимальные размеры, предельно функциональны и изящно выглядят.

Примерами могут служить печи: Самарканд, Везувий и Самобранка

Печи изготовлены из стали и оснащены выдвижным зольником, который можно извлечь даже во время горения. Колосниковая решетка у каждой из них чугунная.

Промышленные печи могут укомплектовываться дополнительными приспособлениями и оснасткой. В комплект входят: набор для барбекю, казан, приспособление для горячего копчения, совок и труба дымохода, если это предусмотрено конструкцией.

Буржуйки из дисков от автомобиля

Для отопления небольших помещений печь-буржуйка из автомобильных дисков – идеальный вариант, при условии, что бросового топлива есть в достаточном количестве. Потому что «сжирает» она его в большом объёме.

Но есть и серьёзная положительная характеристика – толстый металл, который обладает повышенной теплоёмкостью. То есть после нагрева и отключение от подачи топлива такая печка долго ещё отдаёт тепло. Соответственно она обладает и высоким КПД.

Лучше работает горизонтальная конструкция, чем вертикальная. Но первые являются громоздкими конструкциями, поэтому многие своё предпочтение отдают вертикальным моделям. Лучше, если использовать для её изготовления диски от больших грузовых автомобилей. Буржуйки из больших дисков можно укомплектовать водяной рубашкой. Благо коррозионная стойкость стали это сделать позволяет.

Чтобы увеличить теплоотдачу, буржуйку можно укомплектовать стальными полосами, которые привариваются по корпусу прибора. Получается своеобразный калорифер. Если требуется увеличить теплоёмкость, то печку надо облицевать шамотным кирпичом.

Видео описание

В видео показана технология изготовления печки-буржуйки с рубашкой из автомобильных дисков:

Печи для бани

Мангал из колёсного диска – конструкция простая. Это можно сказать и о печки для бани. Главное – правильно её изготовить. Здесь, скорее всего, надо говорить о каменке, а не о самой печке в прямом смысле этого слова. Потому что для бани оптимально – кирпичная печь с высокой теплоотдачей и теплоёмкостью. А вот если на неё поставить автомобильный диск и засыпать туда камни, то получится отличная конструкция для парной.

К такой конструкции можно дополнительно установить на дымоход бак для воды, который также изготавливается из дисков автомобиля. Правда, сооружение получается громоздким и тяжёлым. Но если все точно рассчитать и сделать надёжные подпорки или крепежи, то конструкция прослужит не один десяток лет.

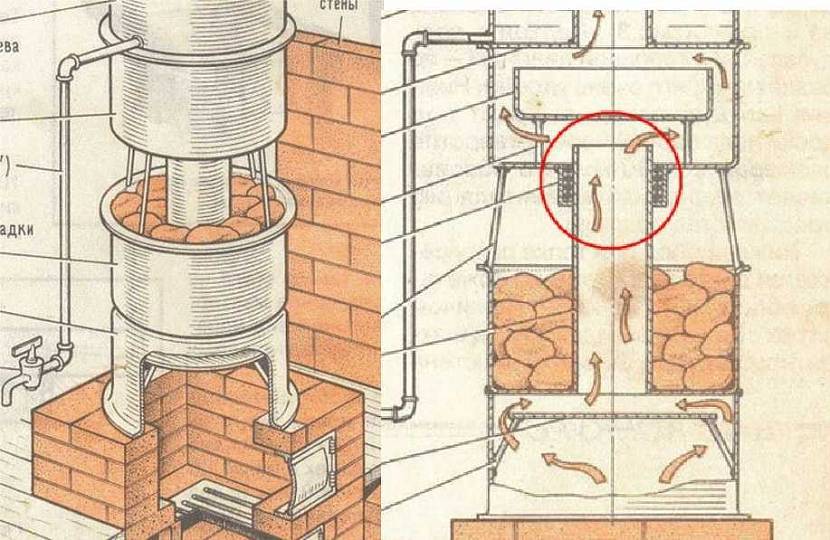

Схема печки для бани из автомобильных дисковИсточник baniwood.ru

Комбинированная конструкция

Есть ещё один вариант печи, в которой кроме автомобильных дисков используют стальную трубу диаметром, равным диаметру дисков. Именно её устанавливают между двумя дисками, в ней же делают отверстия для топки и установки дверцы. Конструкция получается с высокой топкой.

Надо отметить, что этот вариант ничем от вышеописанных не отличается в плане конструктивных особенностей. Просто эта печь даёт возможность расширить зону горения, увеличивая мощность самого агрегата. Как и у предыдущих моделей, такие печки могут быть горизонтальными и вертикальными.

Единственное, надо обратить внимание на два момента:

  1. Толщина стенок трубы не должна быть меньше 6 мм.
  2. Сварку дисков и трубы проводят по правилам, описанным выше.


Комбинированная модель из дисков и куска трубыИсточник i2.wp.com

Заключение

Сделать мангал или печку из автомобильных колёс можно без проблем. Но необходимо правильно подойти к решению чисто технологических задач, связанных со сваркой деталей. И если с мангалами все более или менее просто, то с печами этот момент упускать нельзя. Неправильно произведённый провар может стать причиной низкого качества сварного шва, через который в помещения будет проникать угарный газ.
