Самодельные печи для отопления гаража: технология постройки и подробная инструкция

Самодельные печи для гаража

Выбор топлива

Печи для гаражных построек различаются не только по своим конструкциям, но и по топливу, от которого они работают.

Газовые

Газовые печи в гаражах подключаются двумя способами, а именно:

  • с использованием газовой магистрали;
  • с применением сжиженного газа.

Первым способом используются редко, поскольку большинство гаражей не подключено к газовым сетям. Чаще встречаются печи, работающие от сжиженного газа в баллоне. Он подключается к агрегату при помощи специального шланга. В процессе работы печки переработанный газ выбирается на улицу через дымоход. Подобные конструкции действуют без электричества.

Кроме того, они являются мобильными. В некоторых экземплярах присутствуют датчики, при помощи которых газ перекрывается, если происходит его утечка. Использование подобного агрегата является предпочтительным, так как он характеризуется лучшей безопасностью в вопросах эксплуатации.

Электрические

Такие печи являются очень популярными и встречаются довольно часто. К электрическим печам относятся и масляные конструкции, и тепловые пушки, и электроконвекторы. Как правило, модели, работающие от электричества, имеют маленькие размеры. Им не нужны дымоход и вентиляция. Подобные агрегаты не сжигают кислород в помещении.

Минусом электрических изделий является то, что они потребляют много электроэнергии. Кроме того, во время работы они издают много неприятного шума.

На твердом топливе

Не менее популярными являются печи, работающие от твердого топлива. К таким вариантам относятся дровяные печки, старые добрые буржуйки и стационарные конструкции, изготовленные из кирпича. Принцип работы этих моделей довольно прост – в специальной камере сгорания сгорают дрова, торф и уголь, после чего уже отработанные материалы выходят наружу в форме дыма через трубу.

Недостатком таких печей является то, что для их топлива необходимо выделять отдельное пространство в гараже, что может стать проблемой на маленькой площади.

Дизельные

Печи, работающие на солярке, состоят из таких двух основных отделов, как:

  • топки;
  • накопителя, предназначенного для солярки.

В данном случае солярка поступает из накопителя и проходит через форсунку.

На отработанном топливе

Неплохим решением для гаража является печь на масляной отработке. Такой агрегат способен поддерживать тепло в помещении на протяжении долгого времени.

Многие потребители отдают предпочтение именно этой модели, так как для нее не нужно закупаться дорогостоящим топливом. Все что понадобится такому агрегату – это переработанное машинное масло, а также допустимо использование мазута, керосина, печного топлива или солярового масла. Такую модель можно сделать своими руками.

На опилках

Агрегаты на опилках относятся к категории печей долгого горения. В таких моделях опилки не просто горят, а постепенно тлеют. В этот момент выделяется достаточное количество тепла, которого вполне хватает на гаражное помещение.

Сборка такой печи является простой и быстрой.

Характеристики и чертежи самодельных печей для бани

Металлические печи для бани и сауны – отопительные устройства, которые используются для обогрева помещений и подогрева воды. Самодельные конструкции обладают рядом отличительных характеристик:

  • доступность и дешевизна материала для изготовления;
  • компактные габариты и небольшой вес;
  • простая и универсальная конструкция;
  • быстрый и эффективный нагрев;
  • долговечность и практичность;
  • легкость в сборке своими руками;
  • простота в ежедневном уходе.

Остановив свой выбор на сборке металлической печи, следует учитывать основные недостатки устройства. К ним относится:

  • постоянный контроль над работой прибора;
  • высокая вероятность получения ожогов при непосредственном контакте с металлической поверхностью;
  • пожароопасность.

Габариты печки просчитываются в индивидуальном порядке с учетом размера помещения, в котором она будет эксплуатироваться. Прежде чем приступить к изготовлению, необходимо тщательно изучить рабочие чертежи и схемы сборки.

Особенности отопления гаража

Капитальный гараж с утеплением доступен далеко не каждому автовладельцу. Чаще всего в распоряжении владельца транспортного средства оказывается металлическое строение, лишенное какого-либо утепления. Любая тепловая энергия покидает такое строение практически моментально.

При решении проблемы отопления гаражного помещения, не стоит оценивать его потребность в тепле, опираясь на аналогичный опыт с жилым домом. И дело не только в отсутствии теплоизоляции.

Существует так называемый закон квадрата-куба, который гласит, что когда размеры геометрического тела уменьшаются, отношение размеров поверхности этого тела к его объему увеличивается.


Для нормального хранения автомобиля в гараже температура внутри бокса не должна опускаться ниже +5º и подниматься выше +18º во время присутствия владельцев и выполнения ремонтных работ. Требования регламентированы СП 113.13330.2012

Это сказывается на размерах теплопотерь объекта, поэтому для обогрева одного кубического метра маленького помещения, например, гаража, необходимо больше тепла, чем при отоплении большого дома.

Если для двухэтажного строения может хватить и отопительного прибора мощностью 10 кВт, то на значительно меньший по размерам гараж понадобится агрегат с производительностью около 2-2,5 кВт тепловой энергии.

Для поддержания очень скромной рабочей температуры на уровне 16°С хватит и печки мощностью 1,8 кВт. Если же нужно поддерживать только оптимальную температуру для хранения автомобиля на стоянке – 8°С – подойдет агрегат на 1,2 кВт.

Получается, что расход топлива на обогрев единицы объема пространства гаража может в два раза превышать аналогичный показатель для жилого дома.

Чтобы тщательно прогреть весь гараж, его стены и пол, понадобится еще больше тепловой энергии, т.е. еще более мощный обогреватель. Но даже при наличии утепления тепло будет уходить из помещения слишком быстро. Поэтому рекомендуется осуществлять обогрев не всего гаража, а только так называемого рабочего пространства.

Эффективный обогрев гаража можно выполнить с помощью так называемой «теплой шапки», образуемой в процессе естественно-ограниченной конвекции теплого воздуха в помещении

Идея состоит в том, чтобы сосредоточить прогретый воздух по центру помещения и вокруг него таким образом, чтобы между стенами и потолком оставалась прослойка холодного воздуха. В результате техника и люди будут постоянно находиться в облаке воздуха комфортной температуры, а расход тепловой энергии заметно сократится.

Это явление специалисты называют теплой шапкой, оно возникает благодаря естественно-ограниченной конвекции. Интенсивный поток нагретого воздуха поднимается вверх, но немного не достигает потолка, поскольку его кинетическая энергия гасится более плотными холодными слоями.

Далее горячий поток распределяется по сторонам, слегка касаясь стен или на небольшом расстоянии от них. Почти весь гараж становится теплым, под воздействием конвекционных процессов прогревается даже смотровая яма.

Для достижения подобного эффекта подходят гаражные печи относительно небольшой мощности, создающие интенсивный, но не особенно плотный поток теплого воздуха.

Естественная конвекция воздушной массы в гараже обеспечивает формирование благоприятной для работ температуры даже в смотровой яме

Альтернативный вариант отопления гаража состоит в использовании различных инфракрасных обогревателей. Для гаража с металлическими стенками такое оборудование не особенно хорошо подходит. Инфракрасное излучение плохо отражается от металлических поверхностей, оно проникает сквозь них, в результате все тепло просто уйдет на улицу.

Для кирпичного гаража со стенками в полкирпича инфракрасный обогреватель специалисты также не рекомендуют. Этот материал не пропускает инфракрасные волны, но и не отражает их. Кирпич поглощает этот тип тепловой энергии и со временем ее отдает. К сожалению, на процесс аккумулирования энергии и ее возврат уходит слишком много времени.

Плоскогубцы и клещи

Обзор популярных моделей с ценами

Далее будут рассмотрены модели российских и зарубежных производителей.

1. Российские производители

Сибэнерготерм. Один из самых популярных на рынке. Объем бака составляет 500 литров. Масса равна 165 кг. Выдерживает давление в 6 бар, а максимально допустимая температура равна 90 градусам. К горячему водоснабжению не подключается. Стоимость составляет 28 000 — 30 000 рублей.

PROFBAK TA BB 500. Объем бака также составляет 500 литров. Вес заметно ниже, чем у первой модели – 70 кг. Рассчитан на рабочее давление в 3 бар, а максимально допустимая температура теплоносителя равна 90 градусам. Стоимость 56 000 рублей.

2. Зарубежные производители

NIBE BU 500.8. Выпускается в Швеции. Объем бака равен 500 литров. Вес составляет 145 кг. Максимально допустимое значение давления равно 6 бар, а температура – 95 градусам. Есть опция подключения к горячему водоснабжению. Стоит 45 000 рублей.

REFLEX PFH 500. Выпускается в Германии. Объем бака также составляет 500 литров, а вес 120 кг. Максимальное рабочее давления равно 3 барам, а максимально допустимая температура – 95 градусам. К горячему водоснабжению не подключается. Стоит 35000 рублей.

Изготовление

Как сделать буржуйку в гараж? Перед началом работ необходимо подготовить чертеж буржуйки для гаража, материалы и инструменты для изготовления:

  • листовое железо или отрезок трубы для корпуса толщиной не менее 5 мм.;
  • трубу для дымохода диаметром 12 см. и толщиной 3 мм.;
  • прутья для крепления трубы к стене диаметром 12 мм.;
  • железо толщиной 3 мм. для изготовления ящичка для сбора золы;
  • сварочный агрегат;
  • электроды диаметром 4 мм;
  • болгарка;
  • сварочная маска, краги и спецодежда;
  • отделитель;
  • клещи;
  • молоток;
  • дрель.

Самая эффективная буржуйка для гаража своими руками — чертежи:

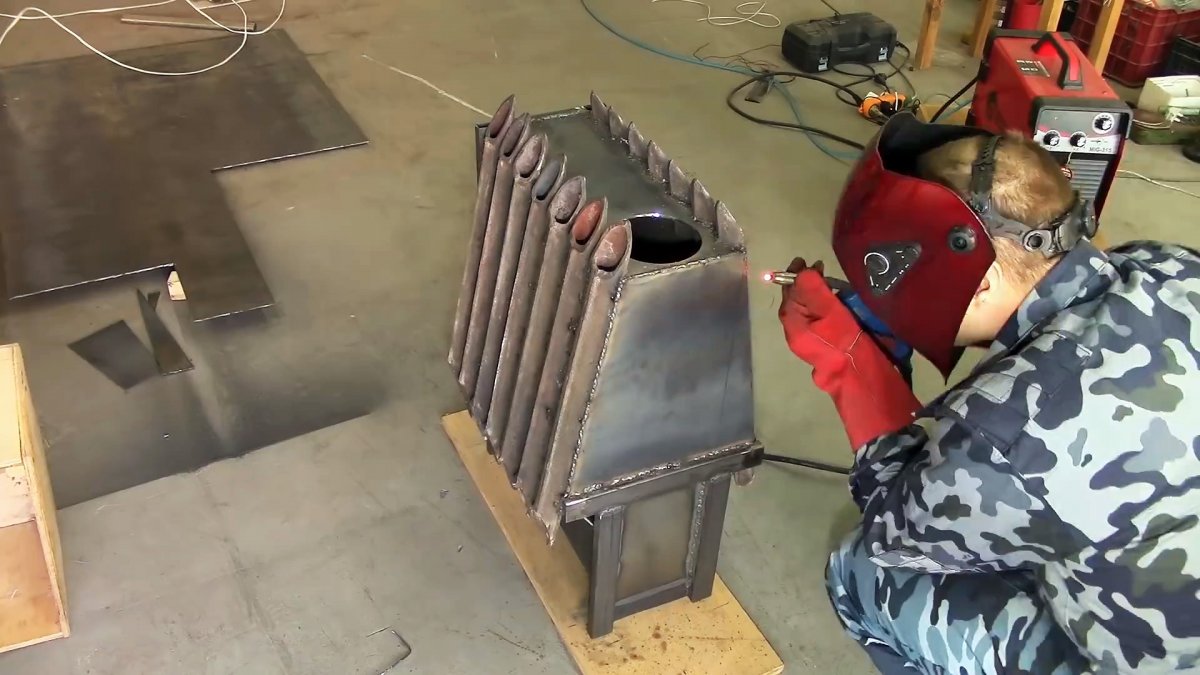

Первый этап – подготовка деталей. Определившись с чертежом печки для гаража на дровах, размером и формой, детали очерчивают мелом на металле и вырезают. При раскрое необходимо учитывать толщину стенок и круга.

Сборка буржуйки – второй этап изготовления – осуществляется не обязательно на месте установки. При помощи сварки прихватками соединяют три боковые стенки и дно печки, проверяют перпендикулярность соединения и для проверки размеров прикладывают переднюю стенку. Последующее проваривание швов стыков деталей осуществляют тавровым швом.

В готовый корпус устанавливают и приваривают перегородку между топкой и поддувалом, в которой заранее сделаны отверстия для золы. Отверстия в перегородке делают на расстоянии 5 см. от стенки печи и в 1,5 см. от следующего отверстия. Высота установки перегородки – не меньше 10 см. от дна печи – из образовавшегося проема нужно будет удалять золу.

В задней части печи вырезают круглое отверстие для дымохода. В передней стенке – прямоугольные для поддувала и топки. Боковые края отверстий должны проходить на расстоянии 5 см. от стенок, нижний край поддувала – совпадать с дном печи.

Вырезанные прямоугольники приваривают на навесы, максимально приблизив к верхней части проема – со временем дверцы просядут от температуры. Обе дверцы необходимо оборудовать простыми засовами, которые хорошо двигаются даже в раскаленном состоянии.

Готовую переднюю стенку приваривают к корпусу. Внимательно проверяют все швы и исправляют погрешности. Приваривают к корпусу ножки, длина которых не меньше 12 см., а затем — верхнюю крышку.

Последний этап изготовления печи – установка и монтаж дымохода. Печь устанавливают на заранее подготовленное, соответствующее нормам пожарной безопасности, место. К отверстию в задней стенке приваривают трубу.

Как правильно сделать дымоход для буржуйки в гараже? Самый простой вариант дымохода – прямая труба, проходящая через крышу – не оправдан с точки зрения сохранения тепла. Желательно создать на трубе поворот в 90 градусов (оптимально, если поворот создается за три изгиба, по 30 градусов в каждом) и вывести ее через стену.

Верх трубы крепят к стене при помощи прутьев, вторую сторону которых монтируют в стену, утапливая не меньше, чем на 10 см.

При монтаже дымохода для буржуйки в гараже важно добиться герметичности всех соединений, иначе в помещение будут попадать дым и сажа. Помимо кирпичных стенок, готовую буржуйку можно оборудовать сверху плитой для разогрева пищи или снимающимся водяным баком для повышения теплоотдачи

Помимо кирпичных стенок, готовую буржуйку можно оборудовать сверху плитой для разогрева пищи или снимающимся водяным баком для повышения теплоотдачи.

Установка буржуйки в гараже позволит сэкономить на приобретении готовой печи и быстро обогреть гараж в холодной время года.

Здесь статья о том, как выбрать самый экономный способ отопления гаража электричеством.

Изготовление своими руками

Самый подходящий материал для изготовления буржуйки – это пропановые баллоны и толстостенная труба. Также подойдут и старые металлические бочки. Возможны все варианты. Главное условие – толщина стенки должна быть минимум 2 мм и максимум 5 мм. Если вы всё сделаете согласно чертежам, то такая печь будет служить долго и эффективно.

Какую изготавливать печь – вертикальную или горизонтальную, каждый решает сам. Топить дровами горизонтальную печь удобнее. Зато вертикальная удобна в эксплуатации и занимает меньше места.

Чтобы изготовить вертикальную буржуйку, делим трубу или баллон на два неравных отсека. В нижней части располагаем меньший. Здесь будет собираться зола. Вверху находится больший отсек для закладки дров.

Далее проделываем следующее:

  • Вырезаем в обеих частях прямоугольные отверстия. Полученные прямоугольники не выбрасываем, используем их как двери в дальнейшем.
  • К большей части привариваем колосники. Это может быть арматура или любые прутки металла необходимого размера, диаметром 12-16 мм. Промежуток между колосниками – 20 мм.
  • Монтируем и привариваем дно.
  • Вверху баллона под дымоход проделываем отверстие. Изготавливаем патрубок из листа металла и привариваем его к отверстию вверху баллона. Патрубок лучше изготовить под стандартные дымоходы, чтобы потом не было проблем с его установкой.
  • К вырезанным дверкам привариваем петли и устанавливаем на печь. Агрегат готов.

Для изготовления горизонтальной буржуйки, необходимо приварить снизу зольный ящик. Сделать его можно из листовой стали. В нижней части печи делаем отверстия, чтобы зола просыпалась в зольный ящик.

В верхней части отопительного прибора (так же как на вертикальной буржуйке) изготавливаем патрубок для дымохода. Привариваем петли на дверку и устанавливаем ее с торца изделия. Печь готова к эксплуатации.

Конвекторная печь по конструкции – обычная буржуйка без режима длительного горения, но с принудительным обдувом для равномерного распределения тепла в гараже. Агрегат представляет собой буржуйку со встроенным мини-вентилятором в задней части. Он по направляющим трубам нагнетает воздух. Это могут быть полые металлические трубы, профиль или короб из листовой стали.

Там воздух нагревается и выдувается вперед. Помещение гаража быстро и эффективно отапливается. Печь готова для обогрева помещения.

Многие считают, что лучший отопительный прибор для гаража – это печь длительного горения. В основе ее конструкции лежит вертикальная буржуйка. Основные отличия – это боковое расположение дымохода в верхней части и наличие съемной верхней крышки с поршнем. В верхней крышке вырезаем отверстие и вставляем поршень. Он давит на дрова внутри печи, обеспечивая «верхнее горение».

Сложить кирпичную печь в гараже очень просто. Необходимо иметь схему порядовой кладки и обладать навыками работы с кирпичом. Обязательно строго соблюдать схему порядовки. Для кладки используют шамотный раствор или глину с добавлением цемента и песка.

Перед установкой кирпичной стены необходимо сделать фундамент высотой 200 мм. Из огнеупорного кирпича выкладывают топочную камеру. Дверца и поддувало расположены на передней стенке. Решетка укладывается внутри прибора на выступы из кирпича.

Для изготовления печи необходимо 290-300 кирпичей. Кладку выкладывают на шамотный раствор. Между кирпичами оставляют зазоры. Это необходимо для теплового расширения. Образование трещин на корпусе отопительного прибора из-за разности температур сведется к минимуму.

Чтобы печь прослужила долго, кирпич должен быть хорошо обожжённый и без трещин. Если необходимо увеличить высоту отопительного прибора, это можно сделать путем повторения рядов.

Чтобы изготовить печь с водяным контуром, первоначально необходимо соорудить теплообменник. Можно использовать различные материалы: листы стали или стальные трубы. Также потребуются навыки работы с металлом и сантехникой.

Для подачи горячей воды и обратного возвращения холодной, вверху крышки буржуйки вырезаем два отверстия. Сзади печи устанавливаем водяной бак, изготовить который можно из листа металла или старой стальной бочки. Патрубки для трубной разводки устанавливаем в отверстия водяного бака.

Начинаем монтаж трубопровода. Последовательно соединяем трубопровод с радиаторами и расширительным баком. Размер бака следует выбирать на 20% больше объёма воды, находящейся во всей системе.

Если замкнутый водяной контур собран правильно, то нагретая в теплообменнике вода, согласно закону термодинамики, по трубопроводу поступает в радиаторы. После теплоотдачи вода снова собирается в теплообменнике.
