Обогреватель на отработанном масле MASTER WA 33

Особенности работы печного оборудования на отработанном масле

содержится незначительное количество вредных веществ

Чтобы эффективность прогорания отработанного масла была максимальной а, следовательно, печь работала с полной отдачей, необходимо следовать чётким рекомендациям сборки отопительного агрегата своими руками. При этом сам отопительный агрегат состоит из определённых частей:

• нижняя низкотемпературная топка совмещается с баком и оснащается отверстием для регулировки поступления кислорода, через которое также доливается масло;
• если рассматривать верхнюю камеру, то в ней происходит дожиг выделяемых газов и отвод продуктов горения в дымоходную трубу.

Длина дымоходной трубы для печного агрегата на отработке должна составлять минимум 4 метра и при этом не должно быть горизонтальных участков. При горении отработанных нефтепродуктов выделяется нагар, оседающий в трубах, а при горизонтальном расположении дымохода он быстро засоряется.

Забившаяся труба отвода отработанных газов приводит к проникновению продуктов горения обратно в помещение, что небезопасно для здоровья находящихся в нём людей

Важно, чтобы наклон дымоходной трубы, если это необходимо в помещении, не превышал 45 градусов, а за его пределами располагался только вертикально. Чтобы не допустить попадания осадков в дымоходную трубу на конце последней устанавливается специальный оголовок

Как сделать котел на отработанном масле своими руками

Простота конструкции таких отопительных приборов позволяет изготовить их самостоятельно. При этом необходимо владеть слесарными и  сварочными навыками.

Инструменты и материалы

Чтобы изготовить котел своими руками требуются такие приспособления:

• болгарка;
• сварочный аппарат;
• молоток.

Для изготовления котла на отработанном масле своими руками не забудьте болгарку

В качестве материала для отопительной конструкции необходимо приобрести:

• огнеупорное асбестовое полотно;
• герметик термостойкий;
• стальной лист толщиной 4 миллиметра;
• металлическая труба с сечением 20 и 50 сантиметров;
• компрессор;
• вентиляционную трубу;
• сгоны;
• болты;
• стальные переходники;
• углы полудюймовые;
• тройники;
• арматуру сечением 8 миллиметров;
• насос;
• бачок расширительный.

Корпус котла для обогрева небольших помещений можно сделать из трубы, для устройства с более высокой мощностью лучше всего использовать стальные листы.

Процесс изготовления

Агрегат на отработанном масле можно соорудить любой формы. Для обогрева гаража или малогабаритных сельскохозяйственных построек лучше всего сделать небольшой котел из труб.

Изготовление такого отопительного устройства состоит из таких этапов:

1. Металлическая труба с большим сечением обрезается так, чтобы ее размер соответствовал одному метру. Из стали заготавливаются два круга соответствующие диаметру 50 сантиметров.
2. Вторая труба с меньшим диаметром укорачивается до 20 сантиметров.
3. В подготовленной круглой пластине, которая будет служить в качестве крышки, вырезается отверстие соответствующее размеру дымохода.
4. Во втором металлическом круге, предназначенном для дна конструкции, проделывается проем, к которому присоединяется с помощью сварки конец трубы меньшего диаметра.
5. Вырезаем крышку для трубы с сечением 20 сантиметров. Все подготовленные круги привариваются по назначению.
6. Из арматуры сооружаются ножки, которые крепятся ко дну корпуса.
7. В трубе сверлятся небольшие отверстия для вентиляции. Снизу устанавливается емкость небольшого размера.
8. В нижней части корпуса с помощью болгарки вырезается проем для дверцы.
9. Сверху к конструкции крепится дымоход.

Для работы такого простого котла на отработке требуется всего лишь в резервуар снизу залить масло и подпалить его с помощью фитиля. Перед этим новую конструкцию следует проверить на герметичность и целостность всех швов.

Сооружение более мощного котла

Из листовой прочной стали изготавливается два короба, которые соединяются с помощью трубы перфорированной. В конструкции она используется в качестве воздухоотвода.

Последующий процесс изготовления отопительного прибора имеет некоторые особенности:

1. В нижнем корпусе котла проделывается отверстие для подачи масла в испарительный резервуар. Напротив этой емкости закрепляется заслонка.
2. Короб, расположенный в верхней части дополняется специальным отверстием для дымоходной трубы.
3. Конструкция оснащается воздушным компрессором, насосом для подачи масла и емкостью в которую заливается топливо.

Котел на отработанном масле своими руками

Если требуется нагрев воды, то подключается дополнительный контур, который требует установку горелки.  Соорудить ее можно самостоятельно:

• уголки размером половину дюйма соединяются за счет сгонов и тройников;
• на маслопровод закрепляется штуцер с помощью переходников;
• все соединения предварительно обрабатываются герметиком;
• из листовой стали вырезается крышка горелки, соответствующая гнездам на изготовленном котле;
• для установки горелки используются две разного размера пластины из стали;
• внутренняя часть переходника трубки плотно перекрываются асбестовым полотном, которое крепится герметиком и фиксируется проволокой;
• горелка вставляется в предназначенный для нее корпус;
• после этого пластина меньшего размера фиксируется в гнезде и покрывается четырьмя слоями асбеста;
• большая пластина монтируется в качестве крепежной накладки;
• в ней просверливаются дыры для креплений, а сверху наносится асбестовое полотно;
• две подготовленные пластины соединяются с помощью болтов.

Чтобы горелка не распалась во время работы котла, следует тщательно и достаточно плотно скреплять все детали. Поджигается прибор за счет свечи накаливания.

Котлы на отработанном масле считаются экономичными и практичными приборами. Их можно приобрести в специализированном магазине или соорудить самостоятельно. При использовании таких отопительных устройств необходимо помнить о правилах безопасности, которые включают в себя обязательную установку дымохода, наличие вентиляционной системы и правильное хранение жидкого топлива.

Положительные и отрицательные качества различных видов печей на отработке

Независимо от типа печки, все они имеют как положительные, так и отрицательные качества. Рассмотрим их подробнее.

К достоинствам таких устройств относят:

• неплохой обогрев закрытых пространств, к которым можно отнести гаражи, теплицы, бытовые постройки,
• энергонезависимость (в случае монтажа печи без наддува),
• простая эксплуатация,
• небольшие габариты, позволяющие транспортировку агрегата,
• дешевизна топлива,
• возможность приготовления пищи,
• отсутствие открытого пламени.

Однако у таких печурок присутствует и масса недостатков:

• необходимость фильтрации отработанного масла,
• дымоход, который требует частой чистки, должен быть не менее 4 м,
• раскалённые поверхности весьма опасны,
• специфический запах отработанного масла,
• невозможность погасить пламя, вплоть до полного выгорания топлива,
• пожароопасность при неправильной эксплуатации,
• ощутимый гул в процессе работы.

Если в процессе сравнения достоинств и недостатков первая категория более существенна, то такой агрегат точно подходит домашнему мастеру.

Водяной теплый пол в загородном доме: технология, преимущества и этапы изготовления

Как построить печь из трубы?

Печь для бани, сделанная своими руками из трубы

Одним из распространенных вариантов самоделок является печь банная из трубы . Рассмотрим, как осуществляется такое строительство.

Труба – отличный «полуфабрикат» для сооружения печи

Металлические печи можно сделать из листа стали или, к примеру, из старой бочки. Но если в хозяйстве найдется отрезок трубы подходящего диаметра, то стоит воспользоваться этой «заготовкой» .

Самодельная печь в баню из трубы может быть выполнена с вертикальным или горизонтальным направлением отрезка трубного проката. При использовании готовых труб для печей сокращается объем сварочных работ, необходимых при изготовлении печей из листового металла.

Для изготовления печей пригодных только качественные трубы, без признаков коррозии.

Если труба длительное время пролежала на улице, то ее следует предварительно осмотреть и в проблемных местах выполнить усиление, путем приваривания заплат.

Подготовка деталей

Чтобы получилась хорошая печка из трубы, потребуется отрезок трубного проката диаметром 50 см и длиной 1,5 метра. Толщина стенок трубы должна быть не менее 10 мм .

Заготовку следует разрезать на две части, размером 0,6 и 0,9 метров соответственно. Более длинный отрезок необходим для сооружения топки и каменки, а оставшийся кусок пойдет на изготовление бака.

Изготовление печи

Пример использования печи из трубы в бане

• Первым делом, следует заняться поддувалом . Внизу длинного отрезка трубы вырезается отверстие высотой 5 см и шириной 20 см. Над отверстием приваривается толстая стальная пластина округлой формы.
• Далее формируется ниша для топки и выполняется дверца для нее . Дверца подвешивается на петлях или крючках.
• Над топкой приваривается отрезок трубы, который будет использоваться, как каменка . Высота отрезка 30-35 см.

Для заполнения каменки следует использовать округлые булыжники, в крайнем случае, можно насыпать электрических изоляторов из керамики.

В верхней части будущей печи устанавливается стальная муфта, которая потребуется для фиксации водонагревательного котла.

Изготовление водонагревательного бака

Ассортимент печей для бани из труб

При строительстве печи для бани своими руками из трубы формируется и водонагревательный бак.

• Для его изготовления используется отрезок трубы высотой 0,6 м.
• К торцовой части отрезка трубы приваривается стальной круг – дно.

Совет! Толщина металла для изготовления дна бака для воды – не менее 8 мм

В дне бака прорезается отверстие, необходимое для проведения дымовой трубы. Оно должно быть сдвинуто к задней стене бака.
Дымовая труба фиксируется ко дну бака сваркой

Важно, чтобы шов был качественный, чтобы не допустить протечек воды в топку.
Верхняя часть бака закрывается крышкой из металла с проделанными отверстиями для прохождения дымовой трубы и для залива воды. Дымовая труба приваривается к крышке наглухо, а в отверстие для залива воды устанавливается горловина с крышкой.

Обустройство дверец

Делаю дымоход Дымоотводящую конструкцию я сделал из 10-сантиметровой трубы. Ничего сверхъестественного – трубу просто приварил к отверстию в центре верхушки корпуса.

Дымоход вывел на улицу к крыше через стену. К стене прикрепил кусок металлического листа для противопожарной защиты. Саму трубу лучше пропускать через стену в специальном огнеупорном стакане.

Тут видно, как труба проходит через стену

Печка почти готова. Остаются последние штрихи. В дверке нижней камеры я вырезал проем, через который воздух может свободно поступать к поддону и горелке печки.

Приклепал упорные пластиныДля верхней дверки собрал простой замок. В процессе нагревания корпус печки «ведет». Чтобы камера сгорания оставалась герметичной, верхняя дверка должна закрываться максимально надежно. Для этого я и сделал замок.

Простой замок

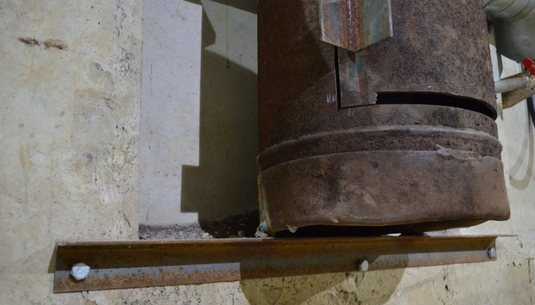

К стене привинтил несколько кусков металлического уголка.

На прикрученный уголок установил печку. Это и удобно (при необходимости можно будет намного легче проводить ревизию), и функционально (потери тепла в грунт уменьшаются).

Установил печку

Виды самодельных печек на отработке

Простая печь на мазуте

Отопительный прибор, сделанный своими руками может работать на таких видах топлива как: на мазуте, керогаз, солярка. Пиролизная печь может работать на протяжении длительного времени, и при этом не будет возникать совершенно никаких проблем с ее изготовлением, а также использованием. Благодаря своей особой конструкции она может работать очень долго только на одной закладке дров. Пиролиз – процесс получения из продукта отдельных составляющих, который проходит с выделением большого количества тепловой энергии.

Также достаточно востребованной считается мазутная конструкция, которая работает на отработанном мазуте. Она имеет минимальные размеры, однако, несмотря на это, устройство помогает нагревать помещение за очень короткое время.

Чаша испаритель

   Для нее можно взять любую металлическую емкость с достаточно толстыми стенками, которая не побоится температурных деформаций. В данном случае – это тормозной диск, сделанный из жаропрочного чугуна (1).

   Навариваем дно (2) и крышку. Так как задумывается печь капельная на отработке, то в крышке оставляем достаточно широкий проем для подачи топлива (3). Наверху крышки наваривается патрубок, который будет соединяться с трубой грелки через муфту большего диаметра (4). Это делается для удобства извлечения чаши для чистки. Муфта делается из трубы того же диаметра 100 мм, просто разрезом вдоль.

Отопление на отработанном масле для частного дома

Отработанное масло для обогрева изначально применяли вместе с соляркой. Такой способ доказал свою эффективность и экономичность. Тогда решили удешевить средство еще больше и убрали солярку из состава. Отработанное масло по своим характеристикам напоминает дизельное топливо, но стоит на порядок дешевле.

Фото 1. Так выглядит отработанное масло, которое используется для отопления. Жидкость тёмно-коричневого цвета.

Особенности использования

Отработку в качестве топлива используют в специальном котле или в печи. Только это гарантирует полное сгорание продукта без образования чадного дома. Переоборудование системы отопления или установка нового контура окупается в первый год использования средства.

Виды топлива. Сколько получают тепла при сжигании одного литра?

Сжигание одного литра такого топлива дает 10—11 кВт тепла в 60 минут. Продукт, подвергшийся предварительной обработке, обладает большей мощностью. Его сжигание дает на 25% больше тепла.

Разновидности отработанных масел:

• моторные масла и смазочные средства, используемые в различных видах транспорта;
• индустриальные продукты.

Плюсы и минусы

Плюсы топлива:

• Экономическая выгода. Деньги на топливе экономят потребители, но наибольшую выгоду получают предприятия. Реализация отработки избавляет от затрат на хранении, транспортировки и утилизации средства.
• Сохранение энергоресурсов. Отказ от использования для отопления газа и электроэнергии препятствует истощению источников.
• Защита окружающей среды. Из-за высокой стоимости утилизации, владельцы предприятий и транспортных средств избавлялись от масла, сливая его в водоемы или в грунт. Это негативно сказывалась на состоянии окружающей среды. С началом применения отработки в качестве топлива такие манипуляции прекратились.

Минусы топлива:

• представляет опасность для здоровья, если продукт сгорает не полностью;
• большие габариты дымохода — 5 м в длину;
• сложность поджига;
• плазменная чаша и дымоход быстро засоряются;
• работа котла приводит к сжиганию кислорода и выпариванию влаги из воздуха.

Как отрабатывают масло?

Отработку получают при сжигании любого вида масла, но для отопления помещения обычно используют средства нефтепереработки из двигателей внутреннего сгорания.

Также из индустриальных механизмов, компрессоров и энергетического оборудования.

Что не относится к подобному топливу?

Перечень продуктов, не относящихся к отработке:

• переработанные масла растительного и животного происхождения, которые используются для бытовых нужд;
• твердые отходы с отработкой;
• растворители;
• продукты, которые не подлежат такой же переработке, как отработка;
• нефтетопливо природного происхождения из разлива;
• другие неиспользованные нефтепродукты.

Самостоятельное производство

Самую простую конструкцию сделать сможет каждый. Есть достаточно много схем, как это сделать, по ним можно понять весь процесс производства.

Интереснее будет рассмотреть печь на отработанном масле с наддувом. Чертежей также есть достаточно, но конструкция более сложная, поэтому требует дополнительных знаний в этой области.

Главное её преимущество в том, что она не будет большими партиями выбрасывать энергию на улицу, а будет организован медленный отбор тепла. Второе существенное отличие в наличии выдвижного ящика для масла, что позволяет легко его чистить. В более простых (полностью закрытых) ёмкостях делать это предельно тяжело.

Диаметр труб и объём ёмкости для масла необходимо выбирать исходя из квадратуры обогреваемого помещения.

Для среднестатистического гаража с размерами 3х6 м понадобятся детали таких размеров:

• профильная труба 75×75×4 см;
• топливный ящик 55×55×4 см.

Для самостоятельного производства необходимо выполнить такие пошаговые действия:

1. Нарезать элементы выдвижного ящика. Трубы для дожигателя требуется порезать под углом 45°.
2. В профиле меньшего размера вырезается болгаркой отверстие под ящик, а по бокам привариваются бортики. К ящику приделывается ручка.
3. Конструкция сваривается вместе, а сверху высверливается отверстие под дымоходную трубу.

Для более эффективной работы и максимального отбора тепла к печке рекомендуется приделать удлинитель в виде 3-метровой трубы. В ней и будет догорать топливо. Но для более высокой степени безопасности рекомендуется обшить стенки гаража возле печки металлическими листами, забрать все деревянные полки и горючие вещества.

В этом видео вы узнаете об устройстве печи на отработанном масле:

На последнем этапе необходимо только разжечь топливо и настроить работу печки. При этом стоит главная задача — максимально снизить выброс чёрного дыма, так как это свидетельствует о том, что в системе недостаточно воздуха. Для настройки этого параметра требуется досверливать по несколько дырок и проверять количество выбросов. Но большое количество дырок может и навредить. Дым может выходить в помещение. Поэтому количество отверстий нужно правильно подогнать.

Сделать капельницу тоже достаточно сложно, но такая задача вполне выполнима. Зачастую для производства капельной печи на отработке используют баллон диаметром от 220 до 300 мм. Он имеют довольно толстые стенки, чтобы не пригорать длительное время. Также может подойти и стальная труба диаметром от 5 мм.

Идеальный вариант для этих целей — использовать жаростойкую хромированную трубу диаметром от 3 мм. Но дешёвым производство будет только тогда, если труба уже есть в наличии. Специально покупать такую не стоит, так как изготовление будет дорогостоящим.

Все остальные детали также можно найти в хозяйстве или радиорынке. К примеру, для наддува хорошо подойдёт вентилятор от Жигулей. Металлические трубы и прочие элементы есть в пунктах сдачи металлолома.

Технология производства капельной печи следующая:

1. Чаша для пламени делается из трубы или берётся готовая стальная ёмкость. Поддон не должен быть слишком больших размеров, так как труба должна выниматься через люк.
2. В корпусе с помощью болгарки вырезаются проёмы для дымохода и очистного люка.
3. Изготавливается дожигатель. Не нужно делать все отверстия сразу. Лучше сделать треть от максимального количества, установленного в чертеже, а в процессе настройки доделать все остальные.
4. К дожигателю приваривается крышка и воздуховод. В последний монтируется вентилятор.
5. Аппарат собирается, проводятся настройки и проверяется его работа.

Для того чтобы аппарат вышел действительно надёжным, лучше его поместить в стальной корпус. Его необходимо сварить из профилированных труб. Для регулировки температуры нужно предусмотреть возможность изменения количества подаваемого топлива, а также надув вентилятора.

Опытные пользователи научились регулировать количество сгораемого топлива на глаз. Если масло подаётся каплями, то выгорает меньше 1 литр в час, а если наблюдается небольшая струя, то больше 1 литра. Для установки лёгкой регулировки подачи воздуха можно приобрести на китайском рынке дешёвый ШИМ.

После сборки всей конструкции необходимо проверить её работу. Процедура не отличается от предыдущих рекомендаций. Требуется добиться максимально чистого дыма и при этом не перестараться с отверстиями в разжигателе.

Если человек обладает определённым опытом, то сделать даже сложную буржуйку на отработанном топливе несложно. Если начинающий мастер никогда этой сферой не интересовался, то подойдёт самая простая конструкция из подручных материалов.

https://youtube.com/watch?v=ZZyiuKs18Ws

Самостоятельная сборка и установка раздвижных дверей

Чтобы сделать дверь для гардеробной своими руками, необходим недюжинный опыт в строительной сфере. А вот собрать дверное полотно под силу практически каждому. Для этого вам понадобится перечень определенных инструментов и деталей.

Чтобы установить раздвижную дверь, вам понадобятся:

• несколько направляющих для раздвижных конструкций;
• само дверное полотно;
• отвес;
• рулетка, ножовка;
• шуруповерт, дрель.

Схема сборки раздвижных дверей

Сборка

На первом этапе сборки проводятся замеры дверного проема, после чего разрабатываются элементы конструкции и делается эскиз. На основе полученных данных высчитывается необходимое количество материалов и комплектующих для сборки. Так, число дверных полотен зависит от ширины дверного проема.

После того как все предварительные работы закончены, начинается подготовка дверного полотна. Далее собирается дверная рама из деревянного бруса и алюминиевого профиля

На данном этапе особенно важно следить за углами – они должны быть строго 90 градусов

Установка

Сделать дверное полотно несложно, намного труднее прикрепить к нему все комплектующие. Крепление направляющих проводится следующим образом: верхние элементы устанавливаются по линии проема, а нижние должны быть слегка смещены внутрь. Промежуток может достигать полутора сантиметров.

В завершение необходимо установить дверное полотно на направляющие. Сначала заведите на место верхние ролики, а потом нижние (их нужно прижать вверх, завести в направляющую и отпустить).

Раздвижные двери в гардеробной – это отличный способ зонирования пространства в помещениях с малой площадью. Эта система позволит оптимально разместить повседневные мелочи так, чтобы иметь к ним постоянный доступ. А простота механизма и широкие возможности оформления позволяют использовать гардеробную, не нарушая единства интерьера.

Виды самодельных печек на отработке

Машинное масло, загрязненное примесями, само не воспламеняется. Поэтому принцип работы любой масляной буржуйки основан на термическом разложении топлива – пиролизе. Проще говоря, для получения теплоты отработку нужно нагреть, испарить и сжечь в топке печи, подавая воздух с избытком. Существует 3 вида устройств, где данный принцип реализован различными способами:

1. Простая и самая популярная конструкция прямого горения с дожиганием масляных паров в перфорированной трубе открытого типа (так называемая чудо-печка).
2. Капельная печь на отработанном масле с закрытым дожигателем;
3. Горелка Бабингтона. О том, как она работает и как ее сделать самостоятельно, подробно описывается в другой нашей публикации.

Эффективность отопительных буржуек невысока и составляет максимум 70%. Заметим, что указанные в начале статьи затраты на обогрев рассчитаны по показателям заводских теплогенераторов с КПД 85% (для ознакомления с полной картиной и сравнения масла с дровами вы можете перейти сюда). Соответственно, расход горючего в самодельных отопителях значительно выше – от 0.8 до 1.5 литра в час против 0.7 л у дизельных котлов на 100 м² площади. Учитывайте данный факт, принимаясь за изготовление печи на отработке.

Устройство и недостатки буржуйки открытого типа

Изображенная на фото пиролизная печка представляет собой цилиндрическую или квадратную емкость, на четверть заполняемую отработавшим маслом либо соляркой и снабженную воздушной заслонкой. Сверху приварена труба с отверстиями, сквозь которые за счет дымоходной тяги всасывается вторичный воздух. Еще выше стоит камера дожигания с перегородкой для отбора теплоты продуктов горения.

Принцип действия таков: топливо нужно разжечь с применением легковоспламеняющейся жидкости, после чего начнется испарение отработки и ее первичное горение, вызывающее пиролиз. Горючие газы, попадая в перфорированную трубу, вспыхивают от контакта с кислородным потоком и сжигаются окончательно. Интенсивность пламени в топливнике регулируется воздушной заслонкой.

Данная печка на отработке имеет лишь два преимущества: простота с дешевизной да независимость от электричества. В остальном – сплошные минусы:

• для работы необходима стабильная естественная тяга, без нее агрегат начинает дымить в помещение и затухать;
• вода либо антифриз, попавшие в масло, вызывают мини-взрывы в топливнике, отчего из дожигателя во все стороны брызгают огненные капли и хозяину приходится тушить пожар;
• высокий расход горючего – до 2 л/час при слабой теплоотдаче (львиная доля энергии улетает в трубу);
• неразъемный корпус тяжело чистить от сажи.

Хотя внешне буржуйки отличаются, но действуют по одному принципу, на правом фото пары топлива догорают внутри дровяной печки

Часть этих недостатков можно нивелировать с помощью удачных технических решений, о чем будет сказано далее. В процессе эксплуатации следует придерживаться правил противопожарной безопасности и подготавливать отработанное масло – отстаивать и фильтровать.

Плюсы и минусы капельницы

Кардинальное отличие этой печи заключается в следующем:

• перфорированная труба помещена внутрь стального корпуса из газового баллона или трубы;
• топливо поступает в зону сжигания в виде капель, падающих на дно чаши, размещенной под дожигателем;
• для повышения эффективности агрегат оснащается наддувом воздуха с помощью вентилятора, как показано на схеме.

Схема капельницы с нижней подачей горючего из топливного бака самотеком

Реальный недостаток капельной печки – сложность исполнения для новичка. Дело в том, что целиком полагаться на чужие чертежи и расчеты нельзя, отопитель нужно изготовить и настроить под свои условия эксплуатации и правильно организовать топливоподачу. То есть, потребуются неоднократные доработки.

Пламя накаляет корпус отопительного агрегата в одной зоне вокруг горелки

Второй негативный момент характерен для печек с наддувом. В них струя пламени постоянно бьет в одно место корпуса, отчего последний довольно быстро прогорит, если не сделать его из толстого металла или нержавейки. Зато перечисленные минусы с лихвой перекрываются достоинствами:

1. Агрегат безопасен в эксплуатации, поскольку зона горения полностью закрыта железным корпусом.
2. Приемлемый расход отработанного масла. На практике хорошо настроенная буржуйка с водяным контуром сжигает до 1.5 литра за 1 час для отопления 100 м² площади.
3. Есть возможность обернуть корпус водяной рубашкой и переделать печь на отработке в котел.
4. Топливоподача и мощность агрегата поддается регулировке.
5. Нетребовательность к высоте дымохода и удобство очистки.

Котел с наддувом воздуха, сжигающий отработавшее машинное масло и солярку

Монтаж печи, работающей на отработанном масле

Фундамента для такой печи не требуется, так как конструкция очень легкая, но поверхность, на которую устанавливают печь, должна быть строго горизонтальной. Устанавливают печь таким образом, чтобы было удобно заливать топливо. Для удобства заливки топлива используют воронку (лейку). Если полы деревянные, то перед тем, как установить печь — на пол настилают металлический лист.

Среди важных аспектов, касающихся конструкции можно выделить следующие:

• внутренний диаметр дымохода должен быть не меньше 10 см, толщина стенок – не менее 1 мм;
• толщина стали для резервуаров – 4 мм, для донышка топливника и крышки верхнего резервуара – 6 мм;
• длина горелки должна быть больше значения ее диаметра;
• оптимальный объем резервуара, предназначенного для топлива, от 8 до 15 литров;
• трубы выбирают из таких материалов как: нержавеющая сталь, медь, окрашенная жесть;
• дымоход обязательно должен иметь возможность демонтажа для удобства обслуживания печи;
• допускаются наклонное положение частей дымохода, находящихся в помещении (для улучшения прогрева помещения), однако вне помещения труба должна быть строго вертикальной (чтобы предотвратить задувание ветра).

Что потребуется для работы

1. чертеж;
2. сварочный аппарат и электроды;
3. болгарка, отрезные круги для металла, напильник, наждачная бумага;
4. стальные уголки или арматура;
5. набор сверл и дрель;
6. стальные листы толщиной 4 и 6 мм;
7. трубы для дымохода и горелки;
8. молоток;
9. рулетка и уровень.

Подготовка и сборка печи (чертеж)

1. Распечатываем чертеж и начинаем подготовку к сборке. Все детали соединяем сварочным аппаратом. Исключение – элементы резервуаров, помеченные на чертеже «плотно входит». Их делаем разборными. Все сварные швы тщательно проверяем на герметичность. Окалину зачищаем болгаркой или напильником.
2. Листовую сталь раскладываем на ровной поверхности, делаем разметку и производим резку деталей болгаркой. На листогибочном станке производим гибку, подготавливая детали – стенки резервуаров. Проверяем плотность прилегания деталей.
3. Слева на фото – готовая крышка нижнего резервуара, справа – нижняя его часть. Между собой их не свариваем, детали должны остаться разборными, но плотно прилегать друг к другу. Отверстие для заливки в печь топлива выполняем около 5 см в диаметре.
4. Производим сборку верхнего резервуара (привариваем стенки к донышку).
5. Привариваем в верхнем резервуаре перегородку-отбойник (ближе к отверстию для горелки). Присоединяем выхлопной патрубок. К нему впоследствии будем подключать дымовую трубу.
6. На трубе, предназначенной для горелки, высверливаем 48 отверстий диаметром 9 мм каждое. Соединяем сваркой верхнюю камеру и горелку.
7. Проверяем размеры деталей. Монтируем уплотнительное кольцо.
8. Привариваем бак, предназначенный для заливки масла. Оснащаем его переливной трубой.
9. Из металлического уголка вырезаем три ножки длиной 20 см и соединяем их с дном печи.

Создание печи на отработанном масле своими руками — видео урок

Некоторые детали данной печи можно вырезать из толстостенной трубы, использованного газового баллона. Но если баллонов не нашлось, согнуть металл в радиус нет возможности или желания, можно смонтировать аналогичную печь, но квадратного сечения. Вырезать детали этой конструкции намного проще. В случае отсутствия болгарки используем гильотинные ножницы для металла.

1. Подготовим нижнюю часть печи. Для этого соединяем вместе ножки, дно и боковые стенки топливного резервуара.
2. Верхняя часть топливника должна герметично надеваться на нижнюю. Тщательно проверяем размеры стенок перед резкой металла. Крышечку топливного бака крепим на шуруп или стальную клепку, чтобы обеспечить возможность поворачивать крышку при необходимости.
3. В верхнем баке устанавливаем перегородку.
4. Привариваем патрубок, который будем подключать к дымоходу.

Так как дымоход будет иметь несколько участков с наклоном 45 градусов, то в местах соединения труб устанавливаем специальные отводы. В месте прохождения трубы через потолочные перекрытия дополнительно обшиваем негорючими материалами (минеральная вата) и слоем металла (в строительных магазинах для этого продается специальный элемент «проход через крышу», облегчающий монтаж). Помимо отводов пригодятся хомуты и металлический грибок, предотвращающий попадание дождя и снега внутрь трубы.

На этом мы заканчиваем, советуем вам почитать статью про то, как построить — печь бубафоню своими руками, потому, что ее конструкция напоминает, то что мы рассмотрели ваше.

Розжиг

Заливка масла

Перед запуском печи в эксплуатацию следует проверить целостность всех швов, отсутствие засоров, чистоту поддувала. Во избежание пожароопасной ситуации на стенках камер и трубы не должно быть остатков воды – при смешении ее с маслом возможен выплеск топлива.

К розжигу буржуйки на отработке нужно приноровиться. После заливки масла сразу бросать горящую лучину или ветошь в отверстие для заливки не стоит. Необходимо выждать некоторое время, чтобы пары хорошо насытились кислородом.

Капельную печь запускают более плавно. После открытия вентиля подачи топлива факел с намотанной на него ветошью или прикрепленным кусочком поролона следует поджигать лишь тогда, когда в чаше скопится небольшая лужица. Еще раз подчеркнем – вначале поджигается не масло, а факел. Можно просто бросить в чашу кусок туалетной бумаги. Делать это можно без опаски – бумага сгорит почти без остатка.

Минут через 5 масло раскалиться, закипит, и поддерживать горение уже не понадобится. Остается лишь отрегулировать подачу воздуха и расход топлива.

Для покраски печи можно использовать смесь из алюминиевой пудры (200 г), клея, изготовленного на основе силикатов (0,5 л) и небольшого количества мела (20 г).

Основные правила эксплуатации и обслуживания

Чтобы обезопасить себя при использовании самодельной печи, а также продлить срок службы конструкции, необходимо придерживаться некоторых правил:

• запрещается заполнять жидким топливом нижнее отделение более чем на 66 процентов;
• для розжига необходимо сначала воспламенить бумажный лист, после чего опустить его в нижний резервуар;
• необходимый режим работы выставляется путем регулирования специальной заслонки;
• при эксплуатации не допускается применять иные виды жидкого топлива, конструкция предназначена исключительно для отработки;
• нельзя оставлять разожженную печь без присмотра на длительный промежуток времени;
• следует избегать крепления конструкции к стенам строения и использования высоких подставок;
• запрещается располагать печь непосредственно под полками или другими предметами, которые могут упасть;
• не следует держать в непосредственной близости от отопительного устройства горючие вещества;
• помещение, в котором будет эксплуатироваться печка, должно иметь хорошую вентиляцию;
• в масло не должна попадать вода, в противном случае оно будет вспениваться и потихоньку выплескиваться наружу;
• контактирующие поверхности помещения должны быть выполнены из негорючих материалов;
• чистка внутренних частей конструкции допускается любым удобным способом;
• не нужно доливать топливо после розжига, залитая порция отработки должна полностью выгореть.

Придерживаться следует примерно таких размеров

Конструкция должна подвергаться регулярной чистке
