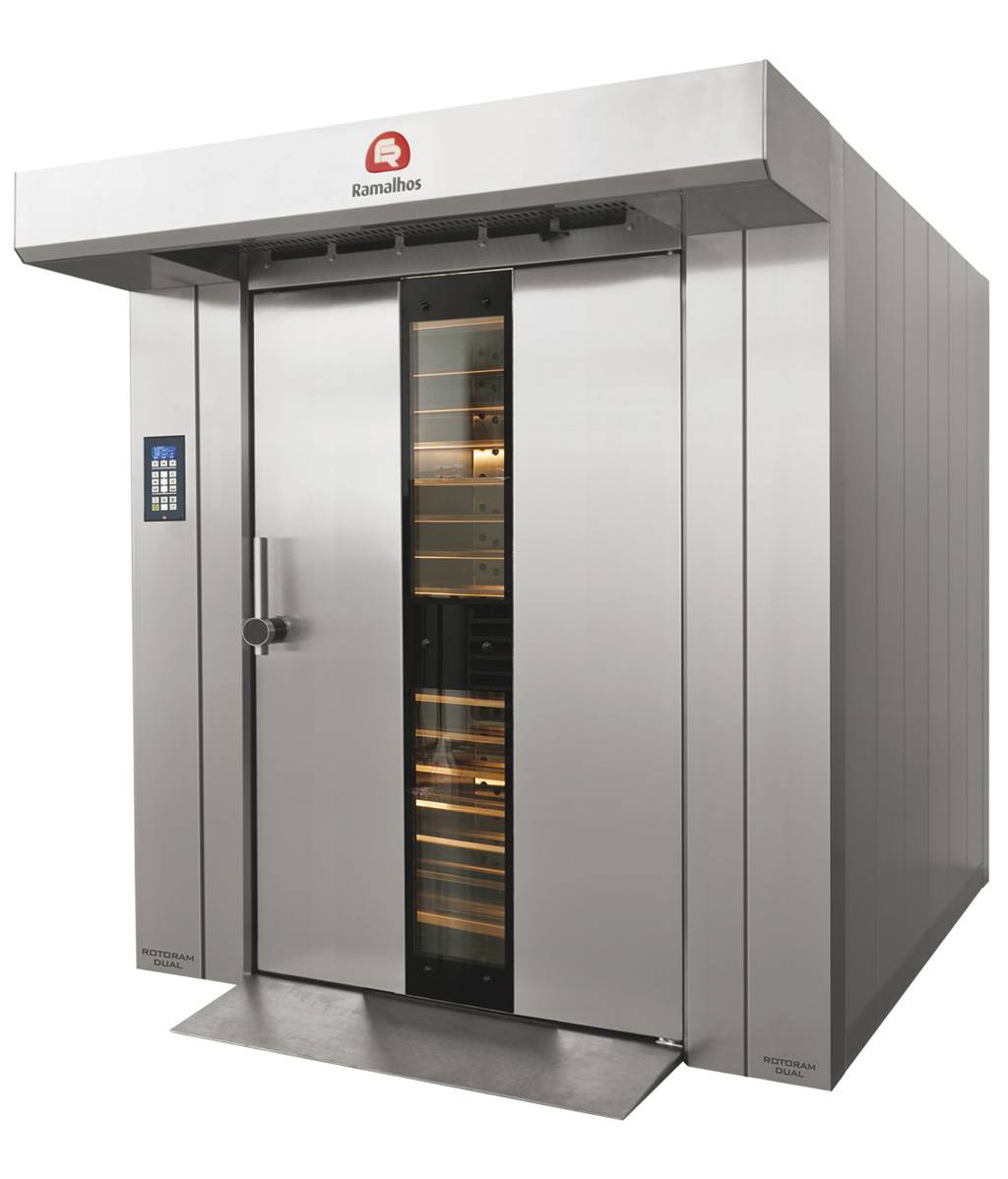

Основные причины выбора ротационной печи

Идеальная продукция.
Всем известно — чтобы пекарня была успешной и приносила стабильный доход, выпускаемые изделия должны продаваться.
Требования к хлебобулочной и кондитерской продукции просты: соответствие нормам пищевой безопасности, свежесть ингредиентов, высокие вкусовые качества, презентабельный внешний вид. Последний фактор играет, порой, решающую роль. Особенно, когда речь идет о новинках. Перед тем, как потребитель попробует новый товар, он должен захотеть его купить.
Хлеб, батоны, сдобы, слойки, пирожки в ротационной печи, благодаря непрерывному вращению загрузочной тележки, пропекаются и подрумяниваются со всех сторон

Тесто приобретает аппетитный золотистый цвет и глянцевый блеск, поднимается, становится пышным.
Такие изделия привлекают внимание даже тех, кто уже сыт, а потрясающий аромат буквально заставляет покупателя взять гораздо больше, чем он планировал.

Оптимальная производительность.
Ротационная печь подойдет и небольшим и крупным предприятиям. Все зависит от модели

Производительность варьируется от 30 кг в час до 180 и более, чего хватит даже хлебозаводам.
Загружается она противнями и формами, поэтому производительность оборудования можно увеличивать самостоятельно, выпекая, к примеру, в большем объеме мелкоштучную продукцию.

Удобная работа.

Проблем в работе с ротационной печью не возникает никогда. В конструкции предусмотрена простая и понятная панель управления, с помощью которой в считанные секунды задаются все необходимые параметры, а также производится их регулировка.

Практически в каждой печи имеется система автоматического пароувлажнения, обязательная для получения мягкой и пышной выпечки.

Кроме того, все фронтальные детали термоустойчивы и не нагреваются — это значит, что персонал будет защищен от ожогов, а для быстрого устранения горячего пара при открывании двери включается вентилятор, расположенный на вытяжном навесе.

Камера в печи освещается, весь процесс выпечки хорошо видно через двойное стекло. Чтобы контролировать работу достаточно подойти к двери, но не открывать.

Опытные пекари знают, что загрузив камеру тележкой с заготовками, до того как сигнал оповестит об окончании выпечки, можно приготовить начинку, замесить новую порцию теста, в общем, заняться куда более важными делами, чем дежурство у печи. Умная техника не допустит подгорания и не испортит ни одну буханку.

Расширенная комплектация.

Универсальное оборудование, занимающее минимум места, — мечта любого мастера от кулинарии. Пекарям в этом плане повезло. Два важнейших процесса в производстве хлебобулочных изделий могут проходить одновременно и в одном аппарате. На рынке появились ротационные печи с расстойным шкафом.

Расстойка, то есть насыщение заготовок углекислым газом, нужна для того, чтобы восстановить текстуру теста после формовки и округления. В течение некоторого времени изделия «отдыхают», вновь становятся пышными, подготавливаются к выпечке.

Ротационная печь с расстойным шкафом — оборудование для хлебобулочной продукции, которого ждали долго. Вместо весьма неудобного перемещения по кухне подносов с заготовками после расстойки к пекарской печи нужно лишь перенести их из одной секции аппарата в другую. Экономия времени и места очевидна.

Выпечка на любой вкус.

Универсальность ротационной печи проявляется не только в возможной комбинированной конструкции. Подходит эта печь для выпечки самой разной хлебобулочной продукции от русского хлеба и итальянской чиабатты до французского багета и круассанов (чем, кстати, заслужила славу незаменимого оборудования для французской выпечки). В ней предусмотрены режимы выпечки слоеного, бисквитного, песочного, сдобного и даже крутого теста.

Ротационная печь, как было сказано выше, загружается противнями и формами, а потому Вы не ограничены в производстве — длинные багеты и миниатюрные профитроли получаются одинаково вкусными. Интересно, что за один цикл выпечки можно приготовить сразу несколько видов изделий.

Классификация по теплоемкости и толщине стенок

Мы рассмотрели популярные некогда печи по стране изобретения и их названию. Однако группировка по теплоемкости более практична – подобные отопительные устройства не рассчитаны на постоянное горение, поэтому важна их способность аккумулировать и отдавать тепло.

Наиболее теплоемкими являются русские печи, за счет массивности конструкции.

Тонкостенные печи имеют толщину около 6,5 см. В большинстве случаев основанием таких сооружений является стальной каркас, реже – футляр. Фундамент не используется, это позволяет устанавливать печи на любых перекрытиях, включая деревянный пол. Температура тонкостенных видов может достигать 90 0С, но теплоемкость их низкая. В помещении похолодает уже спустя 2-3 часа после затухания огня.

Для каких приборов используется щиток

Две наиболее распространенные ситуации:

  • Приобретение металлической печи, которая одновременно является камином.
  • Использование кирпичной варочной плиты.

Также щиток из кирпича востребован среди жильцов загородных домов, в которых установлены шведские печи Жирнова. Внешне они напоминают камин, а конструктивно состоят из топки и варочной поверхности: большая часть тепла уходит на отопление, небольшая часть — на приготовление.

Печи производства Ферингер также в большинстве случаев дополняются кирпичной стеной, что позволяет повысить их производительность.

Если отопительный щиток для металлической печи или кирпичной плиты не используется, то тепло, полученное от сгорания топлива, в прямом смысле вылетает в трубу. А в случае его наличия тепло задерживается, что позволяет обогреть помещение.


Печь со щитком для отопления помещения

Тепловой щиток, имеющий вид толстой кирпичной стены, можно сравнить с газовоздушным теплообменником, который пристраивается к любой печи с целью повышения эффективности ее работы. Газовые потоки под воздействием тяги дымохода движутся по вертикальным и горизонтальным каналам внутри стены.

Принцип работы данного приспособления основан на заборе тепла у дымовых газов. В результате сложенная из кирпича конструкция нагревается сама, а потом нагревает воздух в помещении. Благодаря теплоемкости материала стена долго остывает и продолжает отдавать тепло после прогорания топлива.

Как правило, щиток не оборудуется собственной камерой сгорания, играя роль лишь дополнительного элемента. Но иногда конструкцией предусматривается наличие топливника.

Элементы печей

При строительстве печи условно можно выделить следующие элементы:

  • основание или фундамент;
  • топливник – место, где происходит горение, которое закрывается топочной дверью;
  • колосниковая решетка, через которую поступает воздух для лучшего горения. Через решетку из топки падает зола, поэтому она еще называется зольник;
  • дымообороты или газоходы – внутренние полости печи, через которые проходят газообразные продукты горения;
  • дымоход, который служит для отвода отработанных газов в атмосферу, а также для создания тяги для лучшего горения топливного материала.

Дымовой канал оборудуют шибером или задвижкой, позволяющей регулировать дутьевую тягу. Печное отопление на сегодняшний момент является самым дешевым видом топлива. Печи можно топить дровами, углем, хворостом, брикетами. Большим недостатком печного отопления является его пожароопасность. Надо помнить, что необходимо обязательно чистить дымовые каналы, вовремя удалять золу из печи и следить за дымовой вьюшкой.

Во многих домах наряду с печным отоплением используется и газовое, а также и электрическое. Печь незаменима в загородных домах, флигелях и летних кухнях. Современные мастера стараются сделать многофункциональными и красивыми

Большое внимание при строительстве печи надо уделить и плите. Для ее изготовления используется жаростойкий чугун

Стандартная плита продается в хозяйственных магазинах и имеет размеры 710*410 мм. На ней расположены съемные элементы, позволяющие производить очистку печи изнутри. Такие конструкции могут разогреваться до 700 градусов, происходит тепловое расширение металла (элементарный закон физики), этот фактор необходимо учитывать при монтировании плиты в печь. Конструкции плит бывают самые разные: от сплошных до одно или двух конфорочных. Лучшие эксплуатационные характеристики имеют конфорки, отлитые с ребром по внутреннему периметру нашей плиты.

При монтаже плит надо придерживаться правила: во время первой растопки плиту разогревать медленно в течение нескольких часов, таким образом, производится обжиг плиты при температуре не больше 600 градусов. После такой закалки есть вероятность того, что ваша плита не треснет. Не забывайте и тепловых зазорах, они должны быть не меньше 5 мм от кирпича или бетона. Монтировать плиту необходимо при помощи уровня и желательно класть ее сверху на ровный слой песчано-бетонного раствора.

Хорошая печь прослужит вам не один десяток лет, привнося в ваше жилище тепло, гармонию и уют.

Монтаж балясин

При строительстве ограждения лестницы из дерева первыми устанавливают тумбы и по ним уже выравнивают балясины, сверху которых крепят перила.

Крепление на болты

Особого внимания заслуживает вопрос закрепления балясин на ступенях. Лучше всего для этого использовать болты. Вначале в ступени просверливают отверстие и снизу вкручивают болт.

Балясины устанавливают по направляющей, которая соединяет столбы в начале и в конце лестницы (как идут перила). В качестве направляющей можно взять доску и прикрепить к ней струбцинами опоры, чтобы удобнее было делать разметку для просверливания отверстий под болты. Для выравнивания применяют также натянутую бечевку или металлический профиль.

Каждую опору нумеруют, чертят на ней линию прохождения перил и выполняют разметку карандашом места, где она будет стоять. Для чего это нужно? Дело в том, что после предварительной установки балясины нужно будет снять и обрезать под наклоном, как идут перила. После этого их устанавливают в соответствии с нумерацией. Монтаж получается идеально ровным и правильным.

Крепление на чопики

Еще один способ монтажа балясин – с помощью деревянных чопиков. Их устанавливают в просверленные в ступенях отверстия и приклеивают. В балясинах высверливают отверстия в соответствии с размером чопика и насаживают их сверху, промазывая клеем. В этом случае используется исключительно деревянный крепеж.

Если нет строгих требований к внешнему виду, например лестница находится на улице, на даче, то можно использовать открытый крепеж – металлические уголки.

Через брусок

Можно сделать плоские балясины из доски шириной 100 мм и толщиной 30 мм. На них с помощью резака или электролобзика вырезают узор, шлифуют, зачищают срезы наждачной бумагой, полируют. Крепить тонкие плоские балясины советуют не напрямую к ступени, а через брусок. Это придаст конструкции большую прочность.

Сверху на балясины устанавливают подперильную планку и закрепляют перила. Все крепления можно выполнять саморезами, закручивая их шуруповертом. В случае правильной разметки такой способ займет минимум времени.

Поручни

Поручень можно сделать из одной доски, если его длина не превышает 1.5 м. В противном случае потребуется состыковывать части. Это связано с тем, что конструкция должна быть жесткой.

Для изготовления деревянных перил используют брусок сечением не менее 60 мм. Верхнюю его часть надо обязательно закруглить. Само же сечение после обработки может иметь любую форму.

Более широкие перила делают из трех частей – центрального бруска и боковых реек, которые склеивают между собой и зажимают струбцинами. Образовавшийся короб стругают рубанком и фрезеруют, придавая форму.

Перила для лестницы из дерева, сделанные своими руками, покрывают лаком или обрабатывают морилкой. Можно их покрасить, но в этом случае не будет видна текстура древесины.

Существует также вариант гнутых поручней. Получаются более изящные перила, но работа по их изготовлению очень тяжелая. Делают гнутые поручни из секторов, складывая их в дугу, тщательно подгоняя и соединяя на шканты.

Укладка по рядам

Прежде чем приступить к сооружению устройства, стоит ознакомиться с внешним видом, размерами и особенностями этой конструкции.


Общий вид и разрезы отопительно-варочной печи И.Волкова: 1 — поддувальная дверка, 2 — топочная дверка, 3 — створки варочной камеры, 4 — прочистная дверка, 5 — заглушка замкнутой тепловой камеры, 6 — задвижка общая, 7 — задвижка зимнего хода, 8 — самоварник, 9 — задвижка летнего хода, 10 — водогрейная коробка, 11 — дверка духовки, 12 — поддувало, 13 — колосниковая решетка, 14 — топка, 15 — плита варочная, 16 — варочная камера, 17 — сетка для сушки, 18 — сушильное отделение, 19 — дверка вентиляционного отверстия, 20 — зимний дымоход, 21 — летний дымоход, 22 — глинопесчаный слой, 23 — духовка, 24 — замкнутая тепловая камера.

Порядовка отопительно-варочной печи Волкова не содержит в себе сложных элементов. Но все же давайте пройдемся по каждому уровню отдельно, чтобы не возникло лишних вопросов.

Ряд 1 – сплошной. Делается только углубление для зольника: дальний кирпич заменяется половинкой, а ближний – трехчетвертинкой, большая часть которой наклонно стесана. Это необходимо для облегчения процесса удаления золы. Скос можно увидеть на разрезе В-В.

Ряд 2

практически идентичен первому, только здесь стесываем боковые грани кирпичей, которые обрамляют зольник. Тем самым угли и зола будут скатываться вниз, что облегчает работу по их удалению. Эти скосы можно увидеть на разрезе А-А. Здесь же устанавливается поддувальная дверца.

В 3 ряду

справа от поддувальной монтируется прочистная заслонка размером 130х140 мм. За ней остается пустота и стесывается треть дальнего кирпича (см. разрез Г-Г).

В 4 ряду

вдоль задней стены формируются два канала для прочистки. Дверца устанавливается с правой стороны. Перекрываем заслонку для поддувала, при этом сверху делаем отверстие размером 250х250 мм для установки колосниковой решеткой, оставляя по бокам по 5 мм. Рядом с чисткой справа используется полкирпича, стесанного в сторону передвижения дыма. При этом расстояние к задней стенке должно составлять 190 мм. Над бруском будет находиться угол духового шкафа.

В 5 ряду

выполняется кладка огнеупорного кирпича (обозначен штрихами до 10 уровня). Обрамляющие решетку бруски стесываются спереди и сзади. Должно получиться что-то, похожее на корыто. Это поможет углям легче скатываться (см. разрез В-В). На основу, на которой будет располагаться задний правый угол духовки, кладем половинку кирпича.

В 6 ряду

первым делом устанавливается топочная дверца, которая фиксируется кляммерами или крепежной проволокой. Следующим шагом выполняется монтаж духового шкафа. Между ним и кирпичной кладкой оставляем зазор в 80 мм, чтобы горячие газы смогли омыть духовку (см. схему А-А). Устанавливаем кирпич на торец и перекрываем на всю высоту шкафа заднюю часть канала (см. разрез Д-Д).

Чтобы приспособление для приготовления пищи дольше прослужило и не прогорело, между его левой стенкой и топочной камерой кладем кирпич ложком (в четверть бруска) (см. разрез А-А).

Для выполнения 7 ряда

понадобятся 2 целых кирпича и 2 куска по три четверти: ими перекладывают горизонтальное узкое пространство сзади духовки. Останутся два канала: за топкой будет восходящий, справа от устройства для приготовления пищи – нисходящий. Вдоль задней стенки в получившемся отверстии обеспечивается циркуляция горячего воздуха.

Ряд 8 формируется аналогично предыдущему. Сзади духовки кладутся два бруска по три четверти, перекрывая полностью канал.

В 9 ряду

кирпичи, уложенные вдоль железной коробки, предназначенной для приготовления пищи, нужно стесать. Как это сделать, можно увидеть в разрезе А-А. Благодаря такому закруглению горячий воздух будет перемещаться лучше. На верхнюю часть духовки наносится слой глиняного раствора толщиной 10-15 мм. Необходимо учитывать, что до плиты из чугуна, которая разместится над ней, требуется оставить зазор в 60-70 мм. Над дверцей духовки кладем стальную полосу (см. разрез Г-Г).

Во время кладки створка топки перекрывается, а над духовочной заслонкой крепится длинное узкое изделие из стали. Это необходимо для того, чтобы в случае прогорания шкафа его можно было вынуть. В канале за задней стенкой размещается половина бруска, которая послужит в качестве перегородки.

Голландская печь для отопления

Конструкция разработана в Нидерландах, отличается прямоугольной формой и одноканальным прямым дымоходом. До середины XIX века она использовалась в домах состоятельных людей, затем была вытеснена системами центрального отопления. В Советском Союзе подобные печи устанавливались в загородных частных домах, в наши дни используются для создания оригинального дизайна интерьера.

Для отопления подобные устройства малопригодны – их КПД не превышает 40 %.

Эти виды обладают рядом достоинств, привлекающих как мастеров-печников, так и жителей частных домов.

  1. Простота конструкции – все будет работать исправно даже в том случае, если мастер допустит незначительную ошибку при строительстве.
  2. Доступность модифицирования – можно без снижения КПД и особых переделок пристроить очаг.
  3. Разные габариты – при желании, размер топки можно уменьшить до 50 см2.
  4. Невысокая стоимость строительства – материала для такой печи нужно меньше, чем для русской или шведской.
  5. Растяжимость – можно увеличить длину дымохода без изменения площади топки.
  6. Быстрое нагревание без перерасхода дров.
  7. Высокая теплоотдача – возможность обогрева помещения площадью до 60 м2.

Если перестараться с количеством дров – дымоход не справится с излишками угарного газа, что опасно для жизни людей, находящихся в помещении.

Однако «голландка» не лишена недостатков, и низкий КПД – не самый существенный минус. Устройство чувствительно к качеству дров. Высокозольное топливо приводит к повышенному образованию сажи, что повышает риск пожара в 2 раза.

Если перестараться с количеством дров – дымоход не справится с излишками угарного газа, что опасно для жизни людей, находящихся в помещении.

Три варианта кладки печки с порядовками

Ниже — информация, касающаяся возведения основного тела отопительного оборудования. Закладка фундамента подробно разобрана в предыдущем пункте данной статьи. В качестве примеров выбраны наиболее популярные модификации.

Русская с высокой лежанкой

Обустраивается в регионах с холодным и умеренным климатом. Топится один/два раза в день.

Далее — описания рядов:

  • Первый должен быть сплошным с применением цементного или известкового раствора.
  • Начиная со 2-го и по 4-й, начинают выводить подобие колодца. С лицевой стороны — отверстие для подпечья. Обязательное условие — наличие перевязки.
  • 5-й — начало свода. Для его выкладки потребуется фигурная опалубка, а у кирпичей придется стесывать пятки. Операция продолжается в 6 и 7 линиях. В 8-м свод смыкается.
  • Ряды с 8 по 10 выкладываются в один камень. В 11-м перекрывается холодная печурка. Сверху засыпается слой песка. Он должен иметь уклон, направленный к задней части.
  • В 12-м по насыпанному песку выкладывается сплошная поверхность из тугоплавкого камня. Эта часть топки будет находиться в непосредственном контакте с огнем. Желательно, чтобы пол был идеально ровным. Не получается? Можно подсыпать песка и отшлифовать наружную поверхность.
  • Ряды с 13-го по 16-й — горнило. Блоки — в 3/4, с перевязью. Раствор для кладки на данном этапе не требуется. Для обустройства замков камни стесываются под 450.
  • Начиная с 17-й линии, формируют устье и заднюю поверхность. Строится варочная камера. Кирпич со стесанными пятами ставится на ребро.
  • 18-й. Выкладываются печные стенки. Для заполнения свободного пространства между отдельными камерами потребуется песок. В него можно добавить срезанные пяты.
  • 19-й — выкладка сводчатого проема над шестком. За ним — устье.
  • 20-й — выравниваются стенки. Уменьшается отверстие над шестком. Формируется перетрубье.
  • 21-й ряд ничем не отличается от 19-го.
  • 22-й — свод закрывается. Справа обустраивается камера, в которой будет скапливаться сажа. Здесь же размещается вьюшка. С ее помощью перекрывают дымоход, чтобы тепло слишком быстро не уходило в атмосферу.
  • Линии с 22-го по 32-й — выкладка перетрубья, закладка вьюшки и строительство дымоходного канала. Сечение последнего — 26х26 см.

После этого остается только вывести наружную трубу и смонтировать дополнительную заслонку. Для нее потребуется стальной уголок или полоса толщиной 3 мм.

Полукруглые камеры можно заменить обычными прямоугольными.

Усовершенствованная «Теплушка»

У всех кирпичных печей есть один общий недостаток — стенки прогреваются неравномерно. Строители пытаются решать эту проблему, вводя изменения в конструкцию. Так и появилась «Теплушка». После сгорания топлива часть газа сразу через дымоход покидает дом. Остаток переходит в каналы и предназначается для отопления помещений.

Теплоотдача в сравнении с классической русской модификацией увеличивается сразу в 2,5 раза. Конструктивно «Теплушка» ближе к колпаковым аналогам. Камера делится на 2 части: в верхней готовят пищу, в нижней сжигается топливо. Сам пол держится на предварительно установленных столбиках. Дополнительно по бокам обустраиваются 4 отверстия для пропуска продуктов сгорания. Минимальная высота дымохода — 5 метров. Отсчет ведется от низа топливника.

Основные отличия от традиционного варианта — смещение канала по отношению к топливнику. Для отвода остывшего газа внизу канала прокладываются специальные отверстия.

Важно! Заслонка в момент приготовления пищи должна быть закрыта. Можно воспользоваться специальным глазком

Порядовки к «Теплушке» представлены на многочисленных схемах. Основное требование — для увеличения теплоотдачи перекрытие, обустроенное в 21-й линии, тщательно засыпается смесью песка и обломков.

Простая печь со щитком

Этот вариант — для тех, кто хочет построить на даче или в небольшом загородном коттедже (не более 20 кв. метров) печь с минимальными расходами, в том числе временными. Топка — из шамотного клинкера, как вариант, красного полнотелого (при условии, что в качестве топлива будет использоваться только уголь).

Готовка и сжигание топлива — в отдельных камерах. Газы проходят через варочную камеру и переходят в дымоотвод. Увидеть в деталях все необходимые разрезы кладки позволяют фото кирпичных печей для дома.

В самом низу обустраивается горизонтальный канал. Благодаря ему хорошо прогревается воздух рядом с фундаментом. В помещении создается благоприятный для человека микроклимат.

Кирпичный отопительный щиток.

Схема следующая. Как видно на рисунке дымовые задвижки сделаны в верхней части щитка. Вторая задвижка отвечает за летний ход газов. Третья — зимний режим (она открыта, а газы идут в дымообороты щитка, вторая задвижка закрыта). Пока газы прохождят по каналам они охлаждаются, отдавая часть своего тепла щитку, и в остывшем состоянии идут в трубу. .

Размеры нашего отопительного толстостенного щитка 89 х 38 х 224 см. Масса — 1,2 т. Теплоотдача: одна хорошая топка — 430 ккал/ч; две топки соответственно — 600 ккал/ч. Как правило щитки оштукатуривают или кладут сразу из красивого огнеупорного кирпича. Три дымовые заслонки дают возможность регулировать движение газов. Режимы работы следующие.

Режимы работы щитка.

  • В зиму зимняя задвижка закрыта, первая и вторая открыты. Идя по всем ходам щитка, газы теряют свое тепло отдая щитку.
  • В летнее время 1 и 3 задвижки открыты, вторая закрыта. Газы, минуя дымоход щитка, напрямую уходят через трубу. Для наилучшей вентиляции помещения в насадной трубе устраивается специальный канал. Он открывается решеткой, имеющей жалюзи (клапаны). Их присутствие позволяет эксплуатировать систему вентиляции в 3 режимах: открытом, открытом паполовину и закрытом. Далее увидим кладку отопительного щитка.

Материал для кладки отопительного щитка:

  • огнеупорный кирпич — 400 шт.;
  • речной песок — три-четыре мешка;
  • глиняная смесь- три мешка;
  • рубероид для гидроизоляции — 1-2 м.
  • чугунные задвижки 13 х 13 см -3 шт.;
  • вентиляционная дрерка с клапаном (15-20 см);
  • чугуннаяе дверки 14 х 13 см — 3 шт.

При кладке фундамента под щиток она на два ряда по высоте не доводится до уровня чистого пола. Сверху на фундаменте кладется один ряд кирпича, по нему настилается гидроизоляция, после чего размечается фигура печи. Далее ведется кладка второго ряда, который выходит верхней поверхностью на уровень чистого пола. После этого можно приступать к выкладыванию щитка.

  • 1-й ряд — делают из цельного кирпича.
  • 2-й и 3-й ряды — по картинке.
  • 4-й ряд — в процессе кладки оставляется окошко для ввода к щитку печи и устанавливаются 2 чистки.
  • 5-й ряд похож на четвертый, перевязка швов точная как на рис.
  • 7-й ряд и след. нечетные, до 25-го — согласно рисунку с образованием трех каналов.
  • 8-й ряд и след. четные до 26-го включительно — согласно рисунку порядовке.
  • 10,11, 17, 23 и 24-й ряды аналогичны предыдущим. Однако с целью более лучшей надежности перевязки швов происходит по-иному.

18-й ряд кладется аналогично 10-му и 24-му. В канале монтируется задвижка с правой стены. 21-й и 22-й ряды кладутся с установкой самоварника. 27-й ряд — в процессе кладки два левых канала сходятся в один и перекр. самоварник. 28-й ряд — в процессе кладки устанавливается чугунная задвижка. 29-й ряд — согласно порядовке

Обратите внимание на перевязку. 30-й ряд — в ходе кладки справа щитка ставится задвижка, слева перекр

канал. В 31-м и 32-м рядах перевязку швов делаем по другому

Верх щитка — перекрваем в три ряда. Это видно на рисунке. Такая схема полностью сделана по требованиям пожарной безопасности. 33, 34 и 35-й ряды — по рис. 36-й ряд — в ходе кладки делаем вентиляционный и дымовой ход

В кухонных дровяных печах большая часть тепловой энергии в буквальном смысле улетает в трубу, и лишь незначительное количество тепла расходуется на разогрев плиты. Чтобы задержать горячие газы и пустить их на обогрев жилища, нужен отопительный щиток – кирпичная стенка с дымооборотными каналами внутри. Отопительно-варочная печь со щитком идеальна для дачи и летней кухни – она не занимает много места, эффективно отапливает помещение и может работать в зимнем и летнем режимах.

Экзамены: как их сдать с удовольствием и без напряжения

Что еще нужно знать об отопительно-варочных печах?

Варочная поверхность. Плита для отопительно-варочной конструкции должна проектироваться так, чтобы через нее потери тепла были не слишком большими, но в то же время, чтобы она была способна хорошо прогреть посуду. Чаще всего для этих целей используют чугунные плиты с конфорками, оснащенными съемными вкладышами для жарки и варки пищи.

Кирпичи. Шамотный кирпич – лидер по теплоотдаче. Однако для отопительно-варочных систем он не слишком хорош. Вместо того, чтобы прогревать посуду, тепло будет уходить в помещение, которое и без того хорошо прогреется от печи.

Режимы работы. В идеале отопительно-варочная печь работает в двух режимах. Так, летом она используется как варочная панель: на ней готовят еду, сушат продукты и т.д. При этом модель функционирует следующим образом: от топливного отсека жаркий воздух попадает под варочную поверхность и накаляет ее, а также прогревает духовой шкаф, а затем выходит через дымоход.

Функционирование системы в зимнее время во многом схоже, но после того, как прогреется плита и духовка, горячие газы идут по отопительным каналам в замкнутую верхнюю камеру, чтобы обеспечить обогрев помещения.

Достоинства системы. Объединяя возможности отопительного приспособления и обычной плиты с духовкой, отопительно-варочная печь сэкономит немало места в доме. Кроме того, такая конструкция выглядит колоритно и прекрасно впишется в интерьер коттеджа в стиле кантри.

Также такие модели довольно экономны, так как топливо работает как бы на «два фронта» — не обогрев и помещения и плиты. Ко всему прочему, вам не придется тратить дополнительные деньги на монтаж вытяжки, так как неприятные запахи при варке или жарке в такой печи удаляются вместе с продуктами горения.

Рекомендуем вам просмотреть видео, как сделать отопительно-варочную печь своими руками

https://youtube.com/watch?v=w_UcPldA90U

Как заменить лампочку

Типы отопительных щитков


Конструкцию классифицируют по разным признакам. По толщине стенок:

  • в полкирпича (толстые стенки, оптимальный вариант в том случае, если планируется регулярная долгая работа плиты, а также как защита от потенциального возгорания);
  • в четверть кирпича (тонкие стенки, которые быстрее нагреваются, но при этом быстрее остывают, при этом кладка в этом варианте требует более тщательного соблюдения правил пожарной безопасности, а также укладки щитка на гидроизолированный фундамент и непременного оснащения печи металлическим кожухом).

По конструктивным особенностям и особенностям монтажа:

колпакового типа – одна или две кирпичные поверхности, соединенные каналами. В каждом колпаке вход и выход дымохода ставятся ниже его верхней плоскости. Причина в том, что горячий воздух стремится вверх, так что, нагревшись и попав в колпак, он останется в нем вплоть до момента остывания, а затем, будучи вытеснен более горячим газом, уйдет выше по дымовыводящей трубе.

В этом смысле двухколпаковый отопительный щиток выгоднее – он заберет у печных газов тепла больше, чем конструкция с одним колпаком.

канального типа – предполагает установку виткового дымоходного канала, который имеет одинаковый диаметр на всех участках трубы. Такой дымоход может быть вертикальным или горизонтальным, но, в любом случае, в нем устанавливаются перегородки. Также этот тип предполагает установку перемычек – летом они препятствуют ненужному нагреву всей поверхности, сосредотачивая тепло исключительно на плите.

По конфигурации:

  • прямая – наиболее распространенная форма щитка;
  • угловая – встречается реже, зато экономит место в помещении и дает больше тепла благодаря большей площади.

Как часто нужно топить печь

С учетом того, насколько часто приходится загружать топливо, все агрегаты относятся к одной из групп, перечисленных ниже:

  • периодического действия. Дрова или уголь добавляются время от времени. Температура сгорания может достигать 1000 0С. Чтобы избежать пожара и преждевременного разрушения конструкции, толщина стенок должна начинаться от ¾ кирпича;
  • непрерывного горения. Тепло не аккумулируется. Плотность стенок не превышает ½ камня. Топка — шахтного типа. В стандартном варианте дрова тлеют до суток. Энергия выделяется равномерно, сравнительно небольшими порциями.

Вторая разновидность топок для работы требуют подачи больших объемов кислорода. Они рекомендованы для домов с постоянным проживанием. На дачах, в коттеджах, используемых только в выходные дни, лучше выбирать конструкции с периодическим действием.

Применительно к рассмотренным ранее видам оборудования необходимо указать следующее:

  • русская печка. В холодное время года ее топят непрерывно. Тело не должно охлаждаться. В противном случае в каналах скапливается конденсат. Кирпич намокает и трескается при последующем розжиге. В летние месяцы перемещением задвижек чад из топки направляется сразу в дымоход. Отопительный эффект отсутствует;
  • голландка. После розжига прогревается за несколько минут. Но так же быстро остывает, если вовремя не закрыть вьюшку. Рекомендованный режим работы — непрерывное тление;
  • шведка. Зимой ее нельзя остужать полностью из-за скапливающегося конденсата. Кладка за несколько месяцев может полностью разрушиться;
  • колпаковые. Допускается эксплуатация в любом режиме. Прогрев — за несколько минут.
Поделитесь в социальных сетях:FacebookXВКонтактеredditWhatsApp
Напишите комментарий
