Индукционный котел отопления: преимущества применения и технология изготовления своими руками

Принцип действия индукционного котла

Нагревательный элемент представлен индукционной катушкой, в которой вырабатывается ток (переменный или постоянный). Появляющиеся в результате этого вихревые потоки способствуют нагреванию стального сердечника. После подключения котла к сети ток, сопровождаемый высоким напряжением, переходит на первичную обмотку, в итоге образуется электромагнитное поле. Именно оно способствует выдавливанию токов в стальной сердечник. Затем все тепло переходит непосредственно к приборам отопления.

Схема индукционного котла позволяет снизить вес и размеры устройства, а также получить максимально возможный КПД. При этом в теплоноситель идет более 95% тепла, что влияет на производительность работы устройства, а также его экономичность. К примеру, нагревание сердечника до 75° С происходит примерно за 7 минут.

Преимущества котлов

Индукционные котлы обладают массой положительных характеристик, которые могут окончательно повлиять на решение о его приобретении или самодельном сооружении:

  1. Минимальная вероятность протечки по причине отсутствия разъемных соединений.
  2. Защита от накипи (объясняется влиянием высокочастотных вибраций от вихревых потоков).
  3. Долговечность (по причине отсутствия элементов, которые могут подвергаться износу).
  4. Возможность работы котла от сети с постоянным током или с низким напряжением.
  5. Максимально быстрое нагревание.
  6. Электро- и пожаробезопасность устройства (объясняется небольшой разницей температур между носителем тепла и сердечником).
  7. Возможность экономии электроэнергии за счет низкой инерционности.
  8. Бесшумность (отсутствие необходимости ставить котел в отдельном помещении дома).

При этом вероятность выхода из строя минимальна, а необходимость профилактических работ почти нулевая.

Недостатки устройства с индукционным принципом действия

Идеальных приборов не бывает, поэтому перед выбором типа котла стоит учесть некоторые его негативные стороны:

  • мощные индукционные котлы способны провоцировать возникновение УВК-волн, действующих в радиусе нескольких метров от котла (их влияние на человека почти отсутствует, но некоторые домашние животные могут улавливать подобные волны, что влияет на их самочувствие);
  • индукционные нагревательные устройства промышленного производства обладают высокой стоимостью, так что по карману далеко не всем.

Проточный индукционный водонагреватель своими руками

Прежде чем приступать к монтажу, вам необходимо запастись необходимыми деталями. Так, лучшим вариантом будет сварочный высокочастотный инвертор, плавно изменяющийся диапазон силы тока. Такое устройство обойдется дешевле всего. Более дорогим вариантом станет трехфазный трансформатор, являющийся источником питания переменного тока для индуктора водонагревателя. В таком случае стоит использовать катушку на 50-90 витков, а в качестве материала взять медную проволоку с диаметром 3 или более миллиметров.

В качестве сердечника можно использовать как металлическую, так и полимерную трубу вместе с проволокой (используется как нагревательный элемент). В последнем случае толщина стен не должна быть менее 3 мм, чтобы спокойно выдерживать высокие температуры.

Для сборки водонагревателя вам понадобятся: кусачки, отвертки, паяльник и сварочный аппарат, если используется металлическая труба.

Монтаж индукционного нагревателя воды

Обмотайте трубу медной проволокой, сделав около 90 витков.

Вариантов сборки устройства существует множество. Предлагаем попробовать собрать прибор по следующей схеме:

  1. Подготовьте рабочее место, материалы и инструменты.
  2. Зафиксируйте небольшой отрезок полимерной трубы (не забывайте, что минимальная толщина стенки должна составлять 3 мм).
  3. Обрежьте торцы сердечника, чтобы осталось 10 см в запасе провода для отводов.
  4. На нижнем отводе смонтируйте уголок. В дальнейшем сюда следует подключить обратку от отопления (если нагреватель используется в качестве котла).
  5. Плотно уложите рубленый провод вокруг трубы. Необходимо сделать не менее 90 витков.
  6. Установите на верхнем патрубке тройник, через который будет выходить горячая вода.
  7. Смонтируйте защитный контур устройства. Его можно изготовить как из полимера, так и из металла.
  8. Подключите к клеммам водонагревателя медную проволоку, затем заполните сердечник водой.
  9. Проверьте работоспособность индуктора.

Преимущества и недостатки

Такие отопительные устройства, как индукционные котлы, как и другие подобные агрегаты, имеют свои плюсы и минусы. И с положительными, и с отрицательными их сторонами необходимо подробно ознакомиться, если вы собираетесь установить в своем доме такое оборудование. Для начала рассмотрим, чем хороши индукционные разновидности отопительных котлов.

Главным преимуществом таких агрегатов является их надежность. Если в таких изделиях имеется автоматика, то они могут действовать в автономном режиме, и хозяевам не придется постоянно их контролировать. При этом к поломке устройства может привести лишь отсутствие теплового носителя – тогда корпус-сердечник в системе может слишком сильно перегреться и в результате расплавиться.

Индукционные котлы отличает высокий КПД (свыше 90%). Разумеется, конкретное значение главным образом зависит от конструкции теплового обменника в агрегате и прочих особенностей строения той или иной модели. К преимуществам таких агрегатов можно отнести и то, что с годами их КПД не падает, поэтому даже спустя долгое время вы не заметите, что ваша отопительная система стала менее эффективной.

Индукционное тепловое оборудование не подвержено поломкам – ему не потребуется частый и дорогостоящий ремонт. Для установки подобного агрегата не нужно дополнительно сооружать вентиляцию или дымоход, что нередко обходится пользователям в кругленькую сумму.

Служит такое оборудование довольно долго. Если правильно использовать подобные разновидности отопительных котлов, то они могут прослужить более 30 лет, поскольку в них нечему гореть, ведь катушка индуктивности герметично запаивается в корпусе и надежно изолируется от соприкосновения с тепловым носителем. Кроме того, витки при этом скручивается не плотно и их заливают особым защитным составом. По этой причине возможность повреждения витков сводится к минимуму.

Жидкость в таких системах нагревается до высоких температур. Минимальным значением является 35 градусов по Цельсию. Подобные агрегаты устанавливаются довольно просто. Бытовые модели являют собой отрезок трубы небольших размеров, который запаян с обеих сторон. На корпусе при этом присутствует 2 штуцера, необходимых для подсоединения подачи теплоносителя и обратки. Также имеется шнур, чтобы подключить автоматику. Подключение таких систем не составляет особого труда – справиться с этой несложной работой можно без привлечения специалистов.

Индукционные отопительные системы характеризует высокая эффективность работы. Они отличаются маленькой инертностью, поэтому нагрев теплового носителя начинается очень быстро (сразу после запуска системы). Так же быстро такие котлы и отключаются. В таком аппарате отработанный теплоноситель не нужно менять слишком часто. Вполне достаточно делать это раз в 10 лет.

Подобные разновидности отопительных аппаратов, как правило, не подтекают, поскольку в них отсутствуют разъемные внутренние соединения. Эти агрегаты способны работать и при постоянном токе, и при небольшом напряжении в сети. По словам специалистов, на нагревательном элементе в таких устройствах не накапливается вредная накипь. Это происходит благодаря вибрации сердечника (из-за этого на нем не могут отложиться лишние частицы). Кроме того, накипь не соберется из-за температурного режима теплоносителя (не выше 90 градусов по Цельсию) и замкнутости системы, в которой может присутствовать ограниченное число носителей.

Теперь настало время ознакомиться с их минусами:

  • В первую очередь, к ряду недостатков таких аппаратов стоит отнести их высокую цену. Они стоят в разы дороже, чем устройства с тэном. Однако высокая стоимость обусловлена присутствием автоматики.
  • Обычно эти аппараты имеют внушительный вес. Например, котел диаметром в 12 см и с высотой в 45 см будет весить целых 23 кг.
  • Подходят эти котлы исключительно для закрытых отопительных систем.
  • Подобные агрегаты могут создавать волновые помехи на небольшом расстоянии. По этой причине специалисты советуют устанавливать их как можно дальше от любых бытовых приборов.
  • Если вы собираетесь установить индукционный котел в большом доме с 2-3 этажами, то вам придется дополнительно смонтировать циркуляционный насос большой мощности – это необходимо, чтобы аппарат работал стабильно.
  • Индукционные агрегаты являются энергозависимыми. Если в вашем жилище отключат электричество, то и отопление так же перестанет работать. Конечно, такая проблема является решаемой – можно приобрести дизельные генераторы, но это станет дополнительной тратой.

Идея №1 – Простой вихревой нагреватель

Прежде всего ознакомьтесь с тем, как работает такой вариант отопления и в чем его преимущества над альтернативными вариантами котлов. На все вопросы Вам даст ответ видео, предоставленное ниже!

Описание достоинств и принципа работы индукционных водонагревателей

Из материалов для изготовления самоделки Вам понадобятся:

  1. пластиковая труба длиной с внутренним диаметром не более 50 мм;
  2. стальная проволока, диаметром не более 7 мм;
  3. 2 переходника для подключения к отопительной системе (трубам);
  4. металлическая сетка с мелкими ячейками;
  5. медный эмалированный провод;
  6. высокочастотный инвертор;
  7. изоляционный материал.

Подготовите все материалы, можно переходить к монтажу индукционного котла своими руками. Первым делом нарезаете стальную проволоку на 5-сантиметровые куски. После этого закрываете одну из сторон пластиковой трубы сеткой и засыпаете внутрь нарезанную проволоку. Количество материала должно быть таким, что бы объем самоделки был полностью «забит» проволокой. Далее второй конец закрывается металлической сеткой, которая предотвратит распространение проволоки по отопительной системе.

Когда начинка будет подготовлена, необходимо самостоятельно сделать точки подключения самодельного вихревого котла к отопительной магистрали. Для этого переходники закрепляются с обеих сторон трубы сваркой либо резьбовым соединением.

Далее необходимо самому создать нагревательный элемент устройства – индукционную катушку. Все что нужно, намотать поверх трубы около 90-100 витков медной проволоки. Обязательно соблюдайте шаг между витками, чтобы самодельный агрегат работал равномерно. После полного наматывания концы медного провода подключаются к инвертору и, в конце концов, корпус котла можно собрать и изолировать подходящим тепло- и электропроводным материалом.

Запуск самодельного нагревателя необходимо производить только после подключения к теплоносителю – воде. Если Вы включите инвертор без воды в корпусе, труба моментально расплавиться и все Ваши старания будут напрасными.

Вот и вся инструкция по сборке индукционного котла из подручных средств в домашних условиях. Такую самоделку можно установить на любом участке системы отопления, но из-за не очень привлекательного внешнего вида рекомендуем спрятать ее по дальше от глаз.

Наглядно увидеть принцип работы устройства Вы можете на этом фото:

Как видно, сердечник внутри раскаляется докрасна, что происходит из-за воздействия электромагнитного поля. Испытания собранного устройства советуем просмотреть на видео примере:

Действие электромагнитного поля

Изготовление и монтаж

Изготовить и установить индукционный агрегат можно своими руками. Рассмотрим подробнее, как это сделать.

Для начала надо запастись:

  • всеми необходимыми для работы инструментами;
  • катанкой либо стальной проволокой, имеющей диаметр до 7 мм;
  • медной проволокой;
  • пластиковой трубой с толстыми стенками;
  • сеткой из металла;
  • сварочным аппаратом (инвертор).

Чтобы изготовить корпусную часть для агрегата, необходимо купить трубку из пластика с плотными стенками и внутренним диаметром, составляющим 5 мм. Подобная деталь будет выступать и в качестве основания индукционной катушки, и в роли участка теплопровода. Необходимо опираться на схему отопительной системы. Расположите ее перед глазами, чтобы было удобнее собирать агрегат.

В электромагнитном поле должны прогреваться куски из стальной проволоки. Их следует подрезать по длине в 5-7 см. Что касается их диаметра, он не должен быть больше 7 мм. Кроме того, вам будут нужные особые переходники – они будут служить в качестве соединения самого котла с трубами. С одной стороны внутри будет находиться холодный тепловой носитель, а с другой – выводиться теплым благодаря индукции. Подрезанные элементы проволоки нужно разместить во внутренней части трубы

Далее аппарат очень важно хорошенько закрепить из 2 сторон

Чтобы самому изготовить катушку индукции, которая станет основной деталью нагревателя, нужно приготовить медную эмалированную проволоку. На корпус из пластика надо намотать около 100 витков. Учтите, что между разными участками необходимо оставлять равное расстояние. После сборки индуктора можно приступать к его непосредственному подключению к самой системе. Монтировать подобный котел допустимо на любом участке прохождения трубопровода.

Катушку необходимо подключить к высокочастотному инвертору

При этом очень важно помнить, что подобное оборудование запрещено запускать, если внутри него находится недостаточно теплоносителя, поскольку корпус из пластика может расплавиться под действием высоких температурных значений

Рассмотрим основные правила монтажа таких отопительных устройств:

Систему нужно устанавливать на расстоянии в 30 см от стен и 80 см от пола/потолка

Придерживаться этого правила важно, чтобы обеспечить безопасное функционирование котла.
Устанавливать такие системы разрешено только в закрытой отопительной сети. В таких условиях будет осуществляться принудительная циркуляция теплового носителя.
За водным патрубком специалисты советуют фиксировать манометр, подрывной клапан, а также автоматическое устройство для воздухоотвода.
Самодельный индукционный аппарат допустимо устанавливать в системах с разводкой из пластиковых/полипропиленовых труб.

Или все-таки лучше купить?

На современном рынке отопительного оборудования вы можете найти множество моделей индукционных котлов. Если вы не хотите самостоятельно возиться с его созданием, просто приобретите индукционный котел для отопления своего жилья или промышленного помещения.

Если такая стоимость вас пугает, то просто сделайте индукционный котел самостоятельно. Ведь большинство компонентов и материалов, необходимых для этого, всегда в наличии у хозяина и домашнего мастера.

Промышленный индукционный котел

Если исследовать отечественный рынок индукционных котлов, то они представлены такими производителями, как SAV, ВИН. Что касается мощности, то однофазные котлы имеют диапазон от 2.5 кВт до 7 кВт, а более мощные трехфазные – до 60 кВт.

Следует помнить, что когда вы выбираете необходимые параметры индукционного котла, мощность устройства на протяжении всего срока работы не будет снижаться. Стандартным соотношением является 60 Вт на 1 кв.м площади, которая отапливается. Но чтобы более точно подсчитать мощность, требуется учитывать и параметры помещения, то есть, того места, где этот котел расположен. Если теплоизоляция оставляет желать лучшего, утепление – тоже, то расчетное соотношение должно быть больше. Именно поэтому лучше всего такой расчет доверить специалистам.

Так, вам не потребуется слишком мощная модель, нужно будет поставить котел на 6 кВт для помещения на 100 кв.м и для температуры примерно 15 градусов. Максимально допустимым давлением в системе будет давление не более 0.3 МПа.

Стоит заметить, что к основной комплектации также может дополнительно поставляться блок электронного программатора рабочих режимов. Такое устройство программирует работу индукционного котла на срок на неделю, или же применяется для того чтобы удаленно управлять всей отопительной системой.

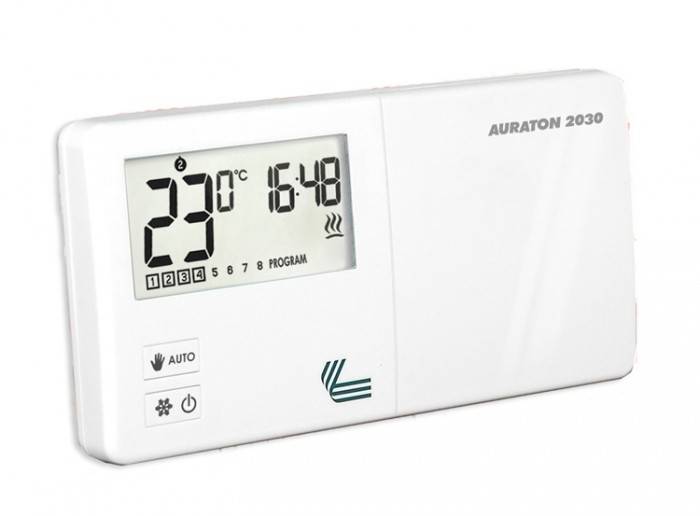

Программатор котла

При выборе котла нужно также обратить внимание на такую вещь, как параметры толщины сердечника из стали. Чем больше толщина стенок, тем дольше он не будет подвержен коррозии

Принцип работы и типичное устройство индукционного обогревательного агрегата ↑

По аналогии с оборудованием, оснащенным ТЭНами, индукционные котлы выполняют преобразование электроэнергии в требующееся для обогрева помещений тепло. Только за счет конструктивных особенностей индукционной системы теплоноситель нагревается в разы быстрее при равнозначном расходе электричества.

По сути, простейшая конструкция индукционного генератора тепловой энергии является трансформатором (электрическим индуктором), состоящим из первичной и вторичной короткозамкнутой обмотки.

Схема индукционного котла заводского производства

Внутренняя составляющая преобразует электроэнергию в вихревые токи и направляет созданное в ней электромагнитное поле на вторичный короткозамкнутый виток, являющийся одновременно и корпусом и нагревательным элементом.

Вторичная обмотка передает полученную энергию теплоносителю, в качестве которого может быть использована не только неочищенная вода, но и масло, антифриз и подобные электропроводящие среды.

Работу прибора не сопровождает выделение негативных продуктов разложения топлива, так что по аспектам безопасности проживания и сохранения благоприятного состава атмосферы индукционные системы тоже впереди иных представителей семейства обогревательного оборудования.

Для ввода холодного теплоносителя и отвода его в нагретом состоянии индукционные котлы оснащают двумя патрубками. Тем, кто загорелся идеей соорудить продуктивный индукционный котел отопления своими руками, нужно сразу учесть, что нижний, поставляющий охлажденный теплоноситель патрубок нужно монтировать на вводный участок магистрали, а верхний патрубок соответственно на подающий участок трубопровода.

Вода, масло, антифриз и т.д. любой степени очистки проникает в котел через входной патрубок, вваренный в наружный корпус – в металлическую трубу.

При подаче напряжения на внутреннюю обмотку возникает электромагнитное поле, направляющее вихревые токи на наружную поверхность сердечника.

При возрастании плотности вихревых токов, направленных на сердечник, сначала нагревается его поверхность, затем нагревается весь элемент.

Генерируемое котлом тепло передается циркулирующему в котле теплоносителю.

За счет гидростатического напора нагретый теплоноситель через подающий патрубок поступает в отопительную сеть.

За счет циркуляции теплоносителя происходит постоянный отвод нагретой жидкости от трубы в отопительную сеть, благодаря чему полностью исключена вероятность перегрева оборудования. Постоянная вибрация индукционной системы исключает образование накипи и ее отложение на внутренних стенках.

В вихревых индукционных котлах нет стандартных нагревательных элементов, регулярно выходящих из строя от интенсивной эксплуатации, за счет чего сведена к нулю вероятность поломок. Нет также разъемных соединений, значит, не угрожают протечки. Значимый плюс работы данного оборудования – отсутствие шума, благодаря чему их устанавливать можно в любом помещении.

Способы организации индукционного отопления дома своими руками

Чтобы сэкономить на отопительной системе, которая, как правило, требует существенных вложений на установку, монтаж и эксплуатацию, можно попытаться собрать ее самостоятельно. И один из вариантов – это использование для отопления индукционных нагревателей воды. При этом можно, во-первых, нагреватели приобрести в магазине и установить их в систему трубопровода. И, во-вторых, полностью собрать схему индукционного отопления своими руками. То есть, непосредственно нагревательный элемент, систему труб и радиаторов и приборы учета и автоматизации. Во втором случае экономия средств может быть максимальной, однако для эффективной работы системы нужно обладать некоторыми специфическими знаниями.

Отопление с помощью индукционной плиты

Индукционная плита

Бытовые индукционные плиты, появившиеся породили массу схем использования их для отопления. Поскольку такие плиты работают только когда на них установлена специальная металлическая посуда, то для использования в системе отопления, требуются определенные «доработки». Для установки своими руками индукционной плиты в систему отопления дома, ее подключают не напрямую, а через зарядник, аккумулятор и интвертор. Однако если у вас нет опыта создания нагревательного электрооборудования, то лучше не экспериментировать самостоятельно, а обратиться к специалистам.

Отзывы владельцев индукционных систем отопления чаще всего положительные. Отмечаются бесшумность, долговечность и высокая эффективность оборудования. На видео можно посмотреть один из вариантов монтажа индукционного отопления своими руками.

Процесс производства индукционного котла

Для того чтобы изготовить вихревой прибор отопления необходим следующий инструмент:

  • Сварочный инвертор (как для сборки корпуса, так и для последующего подключения котла).
  • Болгарка.

Для корпуса понадобятся:

  • Металлические трубы таких диаметров, чтобы свободно входили друг в друга (зазор около сантиметра).
  • Патрубки (сгоны) для монтажа на трубы отопления.
  • Проволока.


Самодельный индукционный котел

Инструкция:

Варятся два «стакана» один большего диаметра, другой меньшего. Так, чтобы входили друг в друга. Внешний будет корпусом прибора, а на внутренний по слою изоляции наматывается катушка, концы которой выводятся через дно верхнего «стакана».
Соединить детали корпуса можно либо фланцами, либо заварить намертво. Фланцевое соединение позволит в дальнейшем разбирать и собирать прибор, не прибегая к грубым методам.
Когда две детали соединяются, то получается лабиринт, в котором нагревается теплоноситель.
С помощью сгонов, полученный прибор соединяется с системой отопления. Его приваривают, либо прикручивают муфтами

При монтаже важно помнить, что холодная вода будет поступать снизу, а выходить горячая сверху.
Электрику лучше располагать выше котла, чтобы в случае протечки избежать замыкания.

Так как вихревой котел относится к сложным изделиям, за его изготовление лучше не браться, если вам не до конца ясен принцип работы или вы сомневаетесь, что сможете все сделать качественно и правильно.

Устройство вихревого индукционного отопительного агрегата

Сборка такого агрегата потребует от вас наличия определенных навыков обращения со сварочным аппаратом, а также трехфазным трансформатором. Преимуществом вихревого нагревателя является отсутствие в его составе элементов, не способных в течение длительного времени переносить интенсивные нагрузки. То есть риск скорого выхода котла из строя на порядок снижается.

Также к числу преимуществ рассматриваемого агрегата нужно отнести отсутствие разъемных соединений. Это позволяет полностью забыть о риске появления протечек.

Самодельный вихревой индукционный котел работает практически в бесшумном режиме. Это позволяет монтировать его в любом желаемом месте. Вредные выхлопы тоже отсутствуют, поэтому вы можете не беспокоиться по поводу необходимости обустройства надежного котельного помещения и установки дымохода.

Первый шаг. Сварите друг с другом пару металлических труб диаметром порядка 2,5 см так, чтобы в результате получилось изделие круглой формы. Полученная заготовка одновременно является нагревательным элементом котла и его сердечником.

Второй шаг. Установите полученный круг в пластиковую трубу подходящего размера.

Третий шаг. Выполните обмотку на пластиковом корпусе из уже знакомых вам материалов. Благодаря подобной обмотке эффективность и производительнос ть агрегата будут заметно увеличены.

Четвертый шаг. Поместите пластиковый корпус в качественный изоляционный чехол. Он будет предотвращать возможные утечки электрического тока и поспособствует существенному уменьшению потерь тепла.

Нагрев будет осуществляться за счет контакта теплоносителя с все той же обмоткой. Обмотка и все дальнейшие действия выполняются по той же схеме, что и в случае с обыкновенной индукционной установкой, рассмотренной в предыдущей инструкции.

Расходы

Затраты на изготовление котла будут складываться из стоимости материалов и инструментов (хорошо, если большая их часть уже есть в наличии):

  • Трубы на основу прибора.
  • Проволоки для обмотки индукционной катушки.
  • Паяльника для пластиковых труб.
  • Сварочный трансформатор.

Индукционные котлы относят к «элитным» отопительным приборам.

Оплачивать их ежемесячное потребление под силу не всем. Конечно, многое зависит от:

  • размеров дома;
  • мощности котла;
  • утеплённости помещений;
  • желаемой температуры и погоды за окном;
  • стоимости электроэнергии в регионе.

Примерные подсчёты говорят, что котёл в 2 кВт израсходует около 4000 руб. в месяц.

5 кВт мощности обойдётся около 10 тыс. руб.

Инвертор для котла отопления своими руками

Автономные системы отопления с каждым годом набирают все большую популярность и востребованность у собственников частных домов.

Основными преимуществами такого прибора считаются такие как:

  • Доступность используемого топлива;
  • Отсутствие надобности в постоянном контроле;
  • Удобное применение устройства.

При расчете мощности выбираемого изделия, нужно учитывать множество различных параметров. Обязательно нужно учитывать при расчете такие показатели как постоянное потребление тока, а также токовую нагрузку в момент запуска насоса. Помимо этого, обязательно нужно учитывать правила расположения инвертора для котла отопления. Его нельзя располагать рядом с трубами подводки холодной воды и отопления, чтобы не ухудшать эффективность охлаждения инвертора.

Преимущества и недостатки

К плюсам индукционного нагрева можно отнести следующие факты:

  • Накипь не образуется.
  • Нет гари, копоти, не требуется место для запаса топлива.
  • Не нужен дымоход.
  • Долгий срок эксплуатации без потерь характеристик.
  • Прибор при солидной мощности обладает скромными размерами.
  • Быстрее нагревает теплоноситель, чем другие электрические аналоги.

При том, что на деталях котла накипь не образуется, его всё же советуют раз в два года перебирать, чтобы осмотреть и провести ТО.

Минусы:

  • Счета за электроэнергию будут немалыми.
  • Стоимость самого котла больше, чем тэнового (хотя, самодельный обойдётся дешевле).
  • Спорная экологичность.

Человеку, использующему электричество для отопления, может казаться, что он не наносит вреда атмосфере. Но чтобы выработать электроэнергию, нужно было где-то далеко на электростанции сжечь уголь, построить плотину или расщепить атом.

Порядок сборки котла с ТЭНами своими реками

Перед тем, как сделать электрический котел своими руками, стоит позаботиться о наличии надежной линии электропитания. К обычным сетям с напряжением в 220 V и частотой в 50 Гц можно подключать лишь оборудование мощностью не более 6 кВт. Если требуется более мощный котел, для него нужно сделать трехфазную разводку и отдельный ввод.

Итак, начинаем сборку самодельного электрического котла отопления из трубы сечением 159 мм с толщиной стенки в 10 мм. Эта труба послужит корпусом котла. Для него понадобится либо изготовленная в заводских условиях полусфера сечением 159 мм и толщиной 10 мм, либо листовой металл с толщиной от 8 мм аналогичного сечения.

Свод котла, в который впоследствии будут врезаны нагревательные элементы, можно изготовить из швеллера толщиной 8 мм.

В купол котла врезаем муфту сечением ¾ дюйма. В эту муфту мы будем вкручивать сливной вентиль. Кроме того, понадобится 2 патрубка сечением 1 дюйм для притока и обратки. Резьбу на патрубках можно делать как внутреннюю, так и внешнюю. Все зависит от того, с какой вам удобнее работать.

Обратите внимание, что резьбу на патрубках и переходниках желательно нарезать сразу. Подготовленные патрубки с резьбой, такой же, как и на ТЭНах, нужно сразу вкрутить в переходники

Это нужно, чтобы резьба во время приваривания к своду не повредилась. Для разметки мест врезки нагревательных элементов внешний диаметр трубы нужно разбить на 6 равных секторов по размеру радиуса. Затем чертим три одинаковых сектора строго под углом 120°

Подготовленные патрубки с резьбой, такой же, как и на ТЭНах, нужно сразу вкрутить в переходники. Это нужно, чтобы резьба во время приваривания к своду не повредилась. Для разметки мест врезки нагревательных элементов внешний диаметр трубы нужно разбить на 6 равных секторов по размеру радиуса. Затем чертим три одинаковых сектора строго под углом 120°.

На следующем этапе приступаем к резке. Закончив с разметкой, с помощью плазменного резака вырезаем отверстия под патрубки для ТЭНов. Их резку следует выполнять только по внешнему контуру. Со всеми остальными патрубками это не имеет принципиального значения.

Приступаем к сварочным работам. Патрубки сперва перехватываем в нескольких точках, чтобы их не повело. Затем проверяем точность расположения, при необходимости слегка простукиваем молотком, а затем выполняем сплошной шов

Важно, чтобы переходники для ТЭНов в электрокотле для отопления своими руками выступали над поверхностью свода котла на 1 см

Далее необходимо убедиться, что нагревательные элементы полностью поместятся внутри корпуса электрокотла. Поэтому после наложения сплошного шва необходимо вкрутить ТЭНы в переходники.

Приступаем к вырезанию свода из швеллера. В его центре делаем отверстие для патрубка воздушного клапана, после чего привариваем сам патрубок. Сбоку делаем отверстие для термодатчика и также привариваем патрубок под него.

Все выступы, заусенцы и остатки сварочных работ необходимо тщательно зачистить с помощью болгарки. Внутренняя поверхность площадки свода должна быть идеально ровной. Патрубки для установки ТЭНов будут выступать лишь с внешней стороны на 1 см.

У нас получился довольно мощный электрокотел своими руками с 3 ТЭНами. Если вам нужен агрегат попроще, по такому же принципу его можно собрать на 1 или 2 ТЭНа.

Недостатки индукционных электрических котлов

  1. Контакт магнитного поля с теплоносителем и изменение его физико-химических свойств, что может привести к появлению воздушных пробок. Придется установить качественные воздухоотводчики.
  2. Распространение магнитного поля на всей протяженности движения теплоносителя. Так как система отопления закольцована, то теплоноситель становится проводником магнитного поля, что не может положительно сказываться на здоровье проживающих в доме людей.
  3. Мощный источник магнитного поля в доме будет негативно влиять на прием сотовых телефонов и распространение Wi-Fi интернета. Хотя вести прослушку ”жучками” тоже будет затруднительно

Нужен ли вам в доме мощный источник магнитного поля

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий

Adblock
detector
