Отопительный котел на отработке — что это?

Общий принцип функционирования

Если мы хотим получить качественное отопление на основе отработки, масло нельзя просто взять и поджечь, поскольку оно будет чадить и вонять. Чтобы не испытывать на себе эти неприятные и опасные для здоровья побочные эффекты, нужно нагреть топливо так, чтобы оно начало испаряться.

Гореть будут полученные в результате нагрева летучие вещества. Это и есть основной принцип работы отопительного агрегата на отработке.

Применение перфорированной трубки

Для воплощения этого принципа в конструкции печки предусматривают две камеры, которые соединяют между собой трубой с отверстиями. В нижнюю камеру через заливное отверстие поступает топливо, которое здесь же и нагревают. Образующиеся при этом летучие вещества поднимаются вверх по трубе, насыщаясь через перфорацию кислородом воздуха.


Принципиальная схема двухкамерной печки с соединительной перфорированной трубой позволяет понять, как именно функционирует несложный агрегат на отработке

Полученная горючая смесь воспламеняется уже в трубе, а полное её сгорание происходит в верхней камере дожигания, отделенной от дымохода специальной перегородкой. Если технология процесса соблюдается в должной мере, копоти и дыма при горении практически не образуется. А вот тепла будет достаточно для обогрева помещения.

Использование плазменной чаши

Ради достижения максимальной эффективности процесса, можно пойти и более сложным путем. Напомним, что наша цель состоит в выделении из топлива летучих составляющих путем его нагрева. Для этого в единственную камеру агрегата следует поместить чашу из металла, которую нужно не просто нагреть, а раскалить.

Через специальный дозатор из топливного бака в камеру тоненькой струйкой или каплями будет поступать отработка. Попадая на поверхность чаши, жидкость мгновенно испарится, а образовавшийся при этом газ будет гореть.


Эффективность такой модели выше, поскольку топливо, поступающее капельным путем, лучше сгорает, а проблема его долива в процессе эксплуатации печи отпадает сама собой

Если всё делать правильно, сгорание газов должно сопровождаться голубовато-белым пламенем. Похожее пламя можно наблюдать при горении плазмы, поэтому раскаленную чашу часто называют плазменной. А саму технологию именуют капельной подачей: ведь топливо при ней должно поступать исключительно малыми дозами.

При всем разнообразии конструкций, работа всех отопительных агрегатов на бросовом топливе основана на описанном выше принципе.

Правила использования

Чтобы котёл служил длительное время без сервиса, необходимо уделять внимание правилам использования

Топливо

Отработанное масло для функционирования котла может быть использовано практически любого назначения. Главное, чтобы оно соответствовало ряду требований, которые предъявляются производителями устройств.

Фото 4. Слив отработанного масла в специальную ёмкость. Сама жидкость тёмно-коричневого цвета.

Если у вас имеются дополнительные системы фильтрации, не стесняйтесь их использовать. Чем чище будет отработанное масло, тем эффективнее будет происходить процесс горения. Это влияет и на тот факт, что вы проведёте меньше профилактических работ в процессе эксплуатации.

Если путём анализа выявится, что в топливе содержится большое количество воды и антифриза, то необходимо фильтровать топливо полностью. Есть специальные рекомендации о том, как удалить такие примеси.

Производители, чаще всего, советуют для использования гидравлические, моторные, трансмиссионные масла, а также масло из автоматической коробки передач. А вот использовать в приборе мазут не рекомендуется.

Расчёт топлива для котла происходит в соответствии с теплопотерями для каждого конкретного помещения. Нужно учитывать данные по утеплению места, его остеклению, режим работы котла, а также необходимую установленную температуру. В зависимости от производителя, расчёт будет выполняться по индивидуальным формулам. Лучше для выявления этого вопроса связываться непосредственно с производителем.

Чаще всего используется следующая формула:

B = d*(h1-h2) + d*(h1+h2) /qn

Где: h1 — коэффициент полезного действия,

h2 — энтальпия топлива,

d — теплота сгорания топлива,

qn — температура и удельная теплоёмкость масла.

Как правильно и безопасно залить топливо в котёл?

Перед началом работы нужно провести ряд действий, которые обеспечат безопасность использования аппарата:

  1. Откройте контейнер с жидкостью. Это нужно для того, чтобы она успела провзаимодействовать с кислородом.
  2. После этого отключите устройство от сети и питания, проведите проверку степени герметизации швов.
  3. Заполните отсев для сбора маслом. Нужно налить 10-миллиметровый слой. Масло должно быть чистым.
  4. Добавьте к этой жидкости 100 мл керосина.
  5. Возьмите фитиль и смочите его в розжиге.
  6. Опустите на дно ёмкости.
  7. Подожгите отработку.
  8. Следите за тем, как ведут себя швы и масло. Все действия нужно осуществлять в перчатках.
  9. Закройте крышку.
  10. После этого начнётся работа устройства, и вы сможете проверить, насколько эффективно оно функционирует.

Фото 5. Заправка самодельного котла отработанным маслом. Топливо наливается в нижнюю часть агрегата.

Нельзя попадать маслом на посторонние участки и детали устройства. При работе должны быть закрыты все дополнительные источники подачи кислорода, например, двери или окна.

Установка котла и дымохода

Котел масляного отопления размещается в предварительно подобранном месте в определенной удаленности от легковоспламеняющихся элементов. При желании можно организовать бетонную площадку с защитным бортиком, который обеспечит безопасность при переливе топлива. Блок автоматики желательно монтировать на стене. К оборудованию должен быть обеспечен легкий доступ.

Провода, масляные шланги изолируются так, чтобы не было прямого контакта с горячим котлом. В трубку сбоку монтируются термодатчики, емкость с отработкой размещают в пределах 1,5 метров от разогретой поверхности конструкции.

При установке дымохода соблюдаются следующие правила:

  • диаметр соответствует выходу трубы;
  • толщина металлической трубы не менее 0,5 мм;
  • не более трех поворотов;
  • высота не меньше 5-ти метров.

Дымоход должен возвышаться над кровлей.

Виды нагревателей на отработанном масле

Все масляные котлы делятся на две разновидности – пиролизные и турбогорелки.

Пиролизные

Агрегаты из стальных труб имеют жаропрочное покрытие. Это цельная конструкция, в которой открывается только крышка на камере сгорания.

Прибор состоит из следующих частей:

  • выносной масляный насос;
  • блок управления;
  • камера сгорания с водяным теплообменником;
  • встроенный вентилятор.

Принцип работы:

  1. В емкость заливают отработку. Оттуда по специальному шлангу отработка подается в испарительную камеру из толстой стали.
  2. Камера испарения нагревается до определенной температуры.
  3. В процессе нагревания масло со дна испаряется. Образующийся пар поднимается и попадает в камеру сгорания.
  4. В центре камеры установлена перфорированная труба. В нее подается воздух из вентилятора.
  5. Разогретые пары масла перемешиваются с кислородом и эффективно сгорают.
  6. Это способствует нагреванию теплообменника.
  7. После пары идут в газотрубный теплообменник. Здесь они отдают тепловую энергию воде, которая подается в отопительную систему.
  8. Продукты горения выводятся по вентиляции.

Турбогорелки

Турбинированные котлы отопления жидкотопливные по принципу работы напоминают дизельные агрегаты. Топливо распыляется в мелкий туман, который и сгорает. Эти приборы очень чувствительны к качеству теплоносителя. Масло с различными примесями и водой просто не загорится.

Принцип работы котла:

  1. В специальный отсек заливается масло.
  2. Оно принудительно нагнетается в область возгорания, где уже наблюдается повышенная температура.
  3. Летучие продукты горения смешиваются с кислородом и выходят через сопло, сгорая.
  4. Смолистые продукты горения начинают накапливаться в отсеке.
  5. Даже после отключения горелки в отсеке сохраняется максимальная температура.
  6. Поскольку подача воздуха продолжается горелка очищается самостоятельно от нелетучих продуктов пиролиза.

Подробная инструкция по изготовлению

Работы по самостоятельному производству котла, работающего на отработанном масле, начинают с непосредственной подготовки строительных материалов:

  • Сначала от трубы большего диаметра отрезают кусок высотой приблизительно с метр;
  • От трубы небольшого диаметра отрезают около 20 см;
  • Одну из стальных пластин оснащают отверстием, диаметр которого должен составлять 20 см, а в другой отверстие пропиливают в зависимости от того, какой диаметр у дымохода;
  • С двух сторон цилиндр закрывают при помощи этих пластин и сварочных работ. Делают это так, чтобы внизу оказалась пластина с отверстием большего диаметра;
  • Затем приваривают маленький цилиндр, дно которого тоже заваривают с помощью пластины;
  • Закрепляют на корпусе ножки из арматуры и проделывают вентиляционные отверстия.

В результате получается конструкция цилиндрической формы, в нижней части которой имеется небольшой резервуар. Снизу прорезают дверку, а сверху соединяют систему с дымоходом. Чтобы котел включить, открывают дверку, в резервуар наливают отработанное масло и поджигают его. Это наиболее элементарная конструкция печи, тем более, что зачастую можно встретить изделия, которые устроены значительно сложнее.

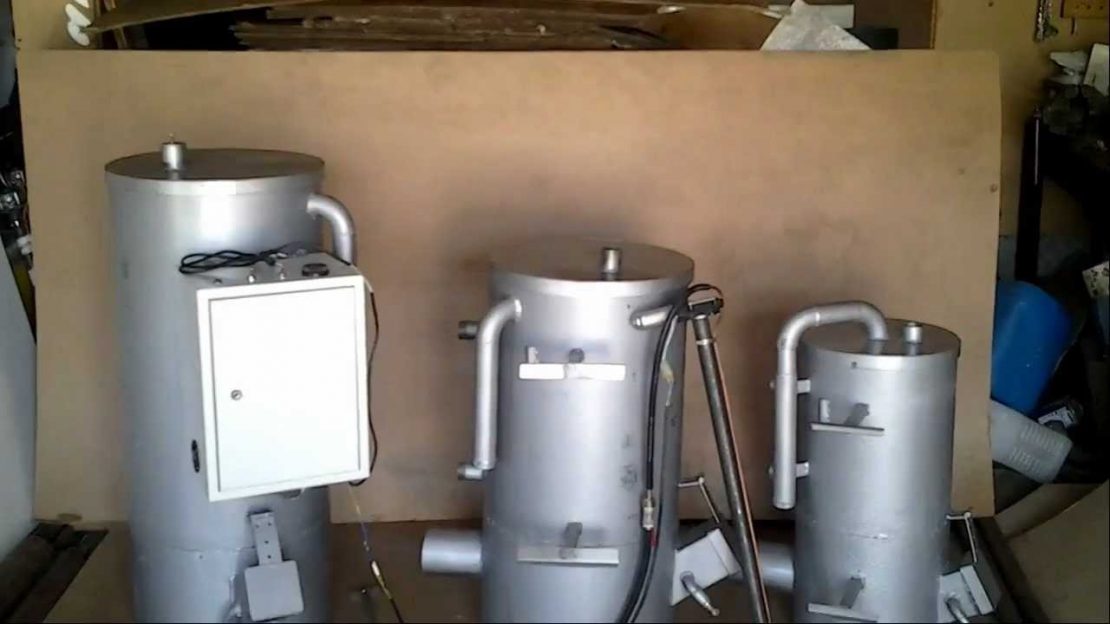

Стандартный котел, работающий на отработанном масле, обычно выглядит в качестве двух коробов, изготовленных из довольно прочной стали. Они находятся друг над другом и соединены с помощью перфорированной трубы. В нижнем корпусе прорезано отверстие для заливки масла, а второй металлический короб соединен с дымоходом.

Подобную конструкцию сделать более совершенной очень легко: подключают расходную емкость с отработанным маслом, насос для его подачи, водяной контур, компрессор и так далее.


Стандартный котел, работающий на отработанном масле, обычно выглядит в качестве двух коробов, изготовленных из довольно прочной стали

Что представляет собой отработанное масло

Отработка представляет собой продукт на основе нефти, который получается при длительной эксплуатации автомобильного двигателя. Под воздействием внешних факторов масло теряет свои нормальные характеристики и становится негодным для дальнейшего применения. В массе продукта набирается целый комплекс различных частиц, образующихся в процессе работы металлических частей механизмов.

Отработанное масло необходимо слить и заменить новым. При замене отработку рекомендуется утилизировать в специальных пунктах приема, где она находит свое полезное применение в виде топлива для обогрева помещения.

Как сделать своими руками котел на отработке?

Для изготовления агрегата потребуется:

  • сталь листовая, толщиной в 4 мм;
  • труба из металла для воздухоотвода;
  • отрезок из арматуры, сечением 8 или 10 мм в количестве четырех штук;
  • сварочный аппарат;
  • насос;
  • компрессор;
  • асбест;
  • расширительный бак;
  • болгарка;
  • термостойкий герметик;
  • тройники для горелки, сгоны и углы;
  • переходники из стали.

Сборка корпуса

Алгоритм работы:

  • с помощью болгарки обрежьте трубу до уровня метрового цилиндра;
  • другую трубу меньших размеров укоротите болгаркой до уровня 20-сантиметрового цилиндра;
  • в двух пластинах сделайте два отверстия, которые соответствуют диметрам труб;
  • метровый цилиндр закройте пластинами и приварите их по кругу, пластина с большим отверстием фиксируется снизу;
  • по краям отверстия приварите цилиндр маленьких габаритов и закройте его другой пластиной;
  • в трубе сделайте отверстия для вентиляции;
  • снизу приделайте ножки.

Фото 3. Схема котла, работающего на отработанном масле. Подобное устройство легко сделать своими руками.

Монтаж горелки

Из листовой стали, толщиной 3 мм, сделайте крышку горелки, чтобы ее размер соответствовал габаритам гнезду в котле. С помощью сгонов и тройников из углов сделайте корпус горелки, используя сварочный аппарат. К такой конструкции потребуются переходники на половину штуцера с двух дюймов, чтобы к ним подсоединить подачу отработки. Перед прикручиванием резьбы обработайте ее герметиком.

Возьмите 2 пластины из стали — одну большую, другую — маленькую, болты, гайки и асбест. Трубки и внутреннюю поверхность переходника закройте полотном асбеста. Зафиксируйте материал на переходнике в два слоя с помощью герметика, а на трубках — проволокой. Горелку зафиксируйте в гнезде.

Маленькую пластину из стали вставьте в гнездо корпуса и положите асбестовое полотно, свернутое в 5 слоев. В другой пластине просверлите отверстия для креплений. Положите ее на полотно и обе пластины присоедините друг к другу, используя для этого болты.

Установка корпуса и дымохода

Котел рекомендуется поставить в углу, предварительно убрав с пола и стен покрытие.

Устройство ставится на бетон или огнеупорную плитку.

От агрегата отодвигаются все предметы меблировки.

После установки котла закрепите в нем вертикальный дымоход, размеров 4 м. На трубу установите заслонку, чтобы контролировать тягу.

Подключение

Поставьте радиаторы и трубы для системы отопления. Большую круглую металлическую емкость приварите к крышке котла или закрепите болтами. Вверху сделайте отверстие и подведите трубу для подачи теплоносителя в контур. Внизу сделайте отверстие и подведите обратку.

Установка котла и дымохода


Котел масляного отопления размещается в предварительно подобранном месте в определенной удаленности от легковоспламеняющихся элементов. При желании можно организовать бетонную площадку с защитным бортиком, который обеспечит безопасность при переливе топлива. Блок автоматики желательно монтировать на стене. К оборудованию должен быть обеспечен легкий доступ.

Провода, масляные шланги изолируются так, чтобы не было прямого контакта с горячим котлом. В трубку сбоку монтируются термодатчики, емкость с отработкой размещают в пределах 1,5 метров от разогретой поверхности конструкции.

При установке дымохода соблюдаются следующие правила:

  • диаметр соответствует выходу трубы;
  • толщина металлической трубы не менее 0,5 мм;
  • не более трех поворотов;
  • высота не меньше 5-ти метров.

Дымоход должен возвышаться над кровлей.

Техническая характеристика отработки

Масло — это углеводородное сырьё, из которого извлекается бесплатная энергия. Раньше его вынуждены были утилизировать, а это дополнительные расходы для предприятий: транспортные затраты, экологические штрафы и сборы. Иногда отработанный материал просто сбрасывался на почву и в водоёмы, что существенно вредило окружающей среде.

Сначала машинное масло смешивали с соляркой, применяемой для обогрева помещения. Результат был впечатляющим. Затем стали использовать как основное топливное средство.

При обогреве на отработанном масле не всегда одинаковый КПД, но он напрямую зависит от состава и происхождения топлива. КПД характеризуется такими параметрами:

  • плотностью, определяющей удельный запас энергии;
  • вязкостью, влияющей на эффективность;
  • температурой воспламенения и застывания при отрицательных температурах воздуха;
  • зольностью (содержанием твёрдых несгораемых составляющих, остающихся в виде нагара);
  • наличием в своём составе воды, а также других веществ (горючего, кислот, тосолов, присадок, щелочей и т. д. ).

Как уже говорилось выше, извлекать тепло можно из любого масла. Чаще других используются продукты нефтепереработки:

  • моторное масло (применяется в двигателях внутреннего сгорания);
  • индустриальное (смазываются различные механизмы);
  • компрессорное (в холодильных установках, компрессорах);
  • энергетическое (диэлектрик, применяющийся в конденсаторах, трансформаторах).


Из всех видов машинное сырьё является самым приемлемым топливом. Его могут предоставить СТО и гаражные кооперативы, собирающие отработку с двигателей автомобилей. Сливают также масло, которое применялось техникой сельского хозяйства, в лодках и кораблях.

Пользователи приборов, за неимением достаточного количества своего топлива, прибегают к закупке горючего у поставщиков, которые, в свою очередь, скупают и подвергают его процессу обработки. Затем энергоносители транспортируются при помощи масловозов и закачиваются в специальные резервуары, предоставляемые бесплатно в аренду.

Принцип работы

Котлы на отобранном масле характеризуются достаточно простым рабочим процессом. Функционирование отопительного прибора происходит таким образом:

  1. Отработанное масло с помощью насоса из топливной емкости подается в испарительный отсек. В этой камере за счет высокого температурного режима осуществляется подготовка к процессу горения.
  2. Нагреваясь до необходимой для испарения температуры, отработка в виде маслянистого пара поднимается в верхний отсек – в камеру сгорания. В этой части котла установлена труба с отверстиями для подачи воздуха, осуществляемого за счет вентилятора. Благодаря этому воздушные массы, проникая в камеру, соединяются с маслянистыми парами, способствуя полному сгоранию топлива.
  3. Выделяемое в процессе тепло подогревает теплообменник при этом все продукты сгорания выходят через дымоход.

Камера для подогрева топлива является обязательным устройством в котлах на отработке. В таком масле насчитывается немалое количество различных токсичных примесей, которые при нагревании распадаются на углеводы простого класса. После сгорания образуются безвредные вещества – азот, водяной пар и углекислый газ.

Как обслуживать печь?

Система управления котлом на отработанном масле обеспечивает простое и довольно беспроблемное обслуживание аппарата. От покупателя требуется выполнение трёх действий в сезон работы:

Чистка теплообменника

Чтобы осуществить подобную процедуру, необходимо найти доступ к котлу. Его, в большинстве случаев, обеспечивает съёмная задняя панель. Избавившись от неё, вы сможете удалить сажу и продукты горения самостоятельно, без привлечения специалистов. Для начала используйте сухую технику уборки, а затем, пройдитесь влажной тканью.

Замена форсунок

Если ваше устройство продолжительное время функционирует на отработке, то необходимость замены форсунок может появиться уже в 1 сезон. Топливо подаётся непосредственно на горелку, процесс сжигания происходит под давлением. Сопла прогорают и требуют замены. Снимите форсунки и найдите подходящие по размеру. Устанавливайте в соответствии с инструкцией.

Очистка топливного фильтра

Масло, преимущественно машинное, содержит огромное количество мелких фракций металла и других веществ.

Все они оседают на фильтре, забивают его, из-за этого устройство перестаёт функционировать должным образом. Фильтры меняются минимум раз в сезон.

Такая процедура позволит защитить форсунки от загрязнения и, соответственно, прогорания. Все остальные системы и устройства функционируют без необходимости проведения различных гигиенических процедур.
