Горелка Бабингтона на отработанном масле: чертежи и принцип работы

Горелка на отработке своими руками: принцип работы

Если просмотреть фото, рисунки и чертежи, становится очевидно, что вторичное масло на криволинейной поверхности образует тонкую пленку. Через паз под небольшим давлением газ или воздух подается в емкость. Масло после прогревания распыляется этим воздушным потоком, обеспечивая качественное воспламенение.

Именно этот способ воспламенения стал основой для изобретений, получивших распространение в самодельных аппаратах и капельных горелках на отработанном масле, выпускаемых в заводских условиях. Отработанное масло – это, по сути, бесплатное топливо, отслужившая суспензия. Поэтому оно считается более выгодным на фоне других источников тепла:

Горелку на отработанном масле возможно сделать своими руками

  • твердого топлива и брикетов для самодельной пеллетной горелки;
  • бензина и солярки;
  • электроэнергии;
  • природного газа;
  • керосина;
  • мазута.

Первые аппараты на керосине, дизтопливе и масле сильно коптили, выделяли неприятный запах. Позже предложили бензиновую горелку своими руками и аппараты на другом горючем сырье, но велись активные поиски бюджетного топлива. Масло оказалось подходящим источником тепла, но копоть и запах сводили на нет все достоинства. Поэтому все усилия изобретателей ушли на устранение указанных недостатков горелки для котлов на отработанном масле. Этому должны были способствовать полноценное сжигание, прогревание и фильтрация загрязненного топлива.

Как соорудить самостоятельно аппарат по принципу горелки Бабингтона: чертежи

Принцип работы самодельной горелки, изготовленной на основе идеи Роберта Бабингтона, понятен по рисункам, где видны составляющие агрегата:

Чертеж горелки на отработанном масле по Бабингтону

  • резервуар с отработанным маслом;
  • поддон для отработки;
  • трубка для подведения топлива;
  • небольшой топливный насос для подачи порций масла;
  • полусфера для распыления с небольшим отверстием;
  • камера для подогрева с нагревательным элементом (может отсутствовать).

Отработанное масло, испаряясь, стекает по полусфере. Эти маслянистые пары смешиваются с воздушной массой, в итоге получается топливная смесь. Остатки масла, не успевшие утилизироваться, стекают в поддон, а оттуда – по трубке обратно в топливный бак.

Этот агрегат, выполненный на основе патента Бабингтона, предназначенный для сжигания жидкого топлива, достаточно прост. Поэтому он доступен к воспроизводству из подручных деталей в домашней мастерской. Успех зависит от точного соответствия деталей своему предназначению и от слаженной работы всех узлов. Поэтому, перед тем как сделать горелку своими руками, следует внимательно рассчитать все параметры.

Конструкция горелки довольна проста, поэтому ее можно изготовить из подручных средств

Особенности конструкции

В основе конструкции полусфера (шар) по которой сверху вниз течет широким потоком топливо. В полусфере имеется очень узкое отверстие, через которое подается воздушная струя. Воздух распыляет на своем пути масло, образуя поток мелкодисперсное смеси , которая поджигается и благополучно сгорает.

Воздух в полусферу подается под небольшим давлением (до 0,5 атм) компрессором, а масло стекает  из трубки — выравнивателя давления (один и тот же уровень с переливом).  Но вязкость масла должна быть не высокой и стабилизированной. Для этого оно разогревается в медной трубке, которая обвивает в 2 – 3 витка горелку, что стабилизирует толщину потока на полусфере, а значит и мощность горения.

Производительность (мощность), фактически определяется площадью отверстия в полусфере и толщиной потока масла (его вязкостью), т.е. объемом масла которое распылит воздушная струя в единицу времени. Не распыленное масло стекает обратно в бак с насосом или в отстойник, в зависимости от конструкции.

И еще важный момент который иногда забывают: в сопле горелки делаются  отверстия (желательно регулируемые), по которым затягивается вторичный воздух, с которым и происходит полное сгорание.

Подбираем мощность

Суть в том, что самому сделать такие расчеты согласно формул достаточно сложно. Есть информация, добытая путем практики, и в ней говорится, что разные специалисты делают сразу несколько дырочек шириной приблизительно 0.2 мм.

Бывает и данные поточнее: изготавливая горелку с одной дырочкой шириной 0.26 мм, можно достичь мощности горелки до 20 кВт (смотря, какое горючее использовалось).

Лучше не делать дырочки большого диаметра (больше 0.4 мм), потому что это может привести к плохой работе форсунки и будет сгорать переработанное горючее. Кроме этого прибор будет труднее зажечь и начнется перерасход топливной жидкости.

Исходя из этой информации, возможно подобрать мощность прибора числом дырочек. Чтобы добиться 33 кВт, надо сделать не одну дырочку шириной 0.20 мм, а две.

Дистанция между ними должна быть выдержана больше 9 мм, чтобы пламенники топливной смеси не тушили друг друга. На практике, когда горелка Бабингтона работает через одну дырочку, шириной 0.26 мм, в среднем масло расходуется в беспрерывном режиме до 2,5 л/час.

Особенности изготовления своими руками горелки на жидком топливе

Горелка Бабингтона Ее внутренний размер составляет один дюйм, а стенка достаточно толстая. Нижний отрезок необходим для подачи масляно-воздушной взвеси в отделение, где и происходит горение. Верхний отрезок применяют в качестве раструба горелки. Из него выделяется факел пламени с высокой температурой. Для обеспечения потока воздуха, который нагнетается в печь для образования факела, используют простой бытовой пылесос с большой мощностью.

Изготовить горелку своими руками достаточно просто. Для этого вам понадобится аппарат для сварки, при помощи которого соединяют детали, а также болгарка и токарный станок.

Изготовление начинают с корпуса. Для этого необходимо найти пустой газовый баллон подходящего размера. Затем удалить заливное отверстие и с помощью шаблона сделать разметку крепежей труб. После чего электродрелью высверлить их по внутренней части контура. Для этого необходимо применить сверло в виде спирали. С высокой степенью аккуратности при помощи зубила или болгарки нужно удалить перемычки между отверстиями. Для того чтобы отверстия для посадки труб были правильной формы, необходимо расточить их с помощью круглого напильника вручную. А также это можно сделать фрезой, поместив ее в электрическую дрель. При работе с металлом необходимо соблюдать правила техники безопасности.

В отверстия нужного размера вставляют трубы и приваривают. Трубы заранее отмеряют и отпиливают болгаркой. В нижней половине трубы делают отверстие и приваривают гайку М16. Это отверстие необходимо для крепления форсунки для масла.

Принцип подачи отработки в саму горелку

Масляную форсунку изготавливают на токарном станке. За основание используют стержень, который имеет гладкий хвостовик. Он потребуется при креплении шланга для подвода масла. Если предусматривается гибкая подводка, то необходимо на этой части нарезать резьбу. На большей части длины стержня делают метрическую резьбу. Диаметр трубы составляет 16 мм. Практически во всю длину форсунки просверливают отверстие. Оно встречается с поперечной деталью, установленной внизу, диаметр которой составляет 3 мм. Если вы владеете токарными навыками, то эту деталь просто сделать своими руками. А если же нет, то ее можно заказать у профессионала.

Принцип действия форсунки основан на стекании отработки вязкой консистенции из отверстия, которое просверлено в поперечной детали, и захватывании ее потоком воздуха. При этом процессе топливо разбивается на маленькие капельки. Возгорание их протекает гораздо легче.

Регулирование потока воздуха

Делаем печь на отработке От интенсивности потока воздуха зависит сила огненного факела. В основе системы регулировки лежит чашка из стали. Она имеет полукруглое дно и отверстие определенного диаметра. Эту достаточно простую деталь можно также сделать на токарном станке. Для точного выполнения дна в виде полусферы нужно применить резцы, ну и, конечно, изготавливать ее должен ее токарь с высокой квалификацией.

Регулировка потока воздуха осуществляется шторкой круглой формы. Она закрепляется на Г-образной оси при помощи винта М4.

Для прочного присоединения выходного патрубка, на который надевается шланг, и работы задвижки для воздуха, используют переходник, который по своей длине имеет прорезь.

Во время поджога доступ в камеру отработки обеспечивает крышка с достаточно большим весом. Ее устанавливают на приваренных заранее навесах на горловине корпуса. Если деталь использовать не такую массивную деталь, то возможно самопроизвольное открытие приспособления при работе. Если все этапы при сборке горелки были выполнены правильно, то ее работа сопровождается ровным пламенем фиолетового цвета, которое возникает при сгорании масляно-воздушной смеси в корпусе приспособления.

При работе с горелкой на жидком топливе необходимо соблюдать правила пожарной безопасности. Место крепления самой форсунки и шланга, по которому поступает топливо в жидком виде, необходимо защитить экраном из стали. Он будет предохранять от возгорания отработанное масло при нарушении герметичности.

Используемое топливо

Мы уже немного разобрались с тем, как работает и из чего состоит горелка Бабингтона. Чертежи, подходящие для разработки агрегата, вы можете найти в данной статье. Но необходимо понимать, что независимо от конструкции и того, из каких материалов было выполнено данное отопительное оборудование, запрещено использовать такое топливо как бензин, метанол и другие испаряющиеся виды горючего.

Благодаря эффективному распылению рационально использовать тяжелые виды топлива. К ним стоит относить различные масла, такие как биодизель, керосин, дизель, двигательное и трансмиссионное масло. В любом случае, подойдет любое из данных горючих веществ. Что же касается теплоотдачи, то она зависит от качества топлива. Конечно, количество получаемого тепла можно значительно увеличить, повысив расход топлива. Для этого просверливается дополнительное отверстие небольшого диаметра. Но об этом несколько позже.

Как сделать горелку своими руками по схемам и чертежам

Горелки, полученные на основе изобретения Роберта Бабингтона, прошли неоднократную доработку и модернизацию. Отсюда расхождения в разных чертежах, схемах и иллюстрациях. Избранный вариант нуждается в тщательном изучении, чтобы исключить конструктивные ошибки.

На заметку! Не стоит делать усредненный вариант горелки для утилизации отработанного масла. Лучше воспользоваться одним проверенным аппаратом на основе предложения опытного рационализатора.

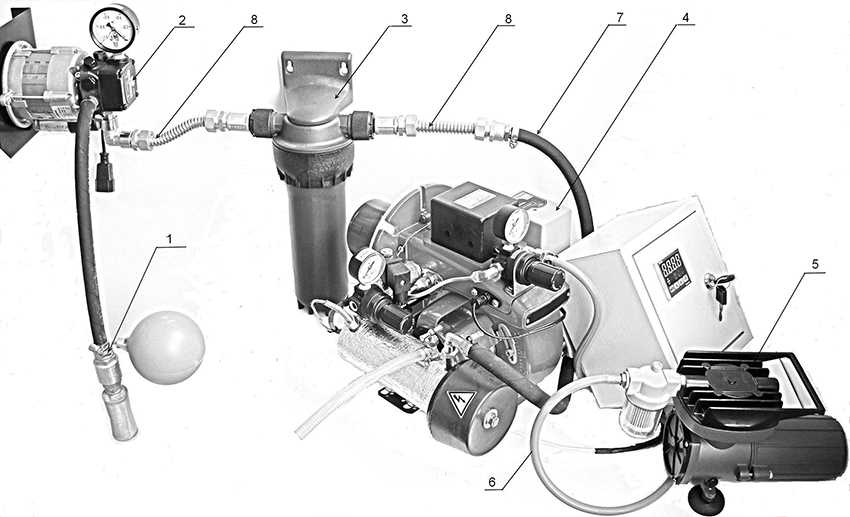

Схема сборки горелки, где 1 – топливозаборник; 2 — топливный насос; 3 – топливный фильтр; 4 – горелка; 5 – компрессор; 6 – шланг воздушного компрессора; 7 — топливный шланг; 8 – топливопровод.

Подсказки и рекомендации других мастеров тоже могут оказаться полезными для изготовления определенных элементов и узлов. Предлагаемые пояснения, которые взяты на одном из специализированных форумов, касаются следующих деталей:

  • металлической полусферы (можно сделать из чего угодно, в том числе из части латунной дверной ручки или сферической гайки);
  • стального резьбового тройника для соединения двухдюймовых труб (вместо него можно брать крестовину с теми же параметрами);
  • для топливной подачи подходит 10-миллиметровая медная трубка;
  • для сопла нужен сгон металлической трубы, имеющий наружную резьбу (до 200 мм);
  • под подачу воздуха пригодится металлическая трубка диметром 10 мм, подведенная в сопло;
  • состыковать каналы с корпусом лучше резьбовыми фитингами подходящего размера;
  • основную подачу отработки будет осуществлять небольшой насос с простейшим мотором (от мотоцикла или автомобиля).

На заметку! Рекомендуется использовать компрессор от холодильника. Небольшого давления (2-4 бар) будет вполне достаточно для эффективной работы сопла. Воспламенение легко обеспечить свечами зажигания от автомобиля, стоящими у сопла.
Чтобы избежать ошибок при сборке горелки необходимо тщательно изучить инструкции и схемы.

Сопло – небольшое отверстие, его размер регулирует мощность самоделки по принципу Р. Бабингтона. Иногда в полусфере делают несколько небольших отверстий, поскольку одно может забиваться или его окажется недостаточно. Есть сведения, что 1 отверстие размером 0,25 мм обеспечит мощность горелки в пределах 10-15 кВт, что зависит от качества сгораемого сырья.

В полусфере с готовым отверстием посредством входа через тройник крепят канал подачи воздуха. Герметичность обеспечивает резьбовая заглушка, в которой просверлен паз для трубки. Тройник следует припаять к штуцеру, куда подсоединяется трубка подачи масла, которое требует прогревания перед утилизацией. Для этого в бак необходимо впаять ТЭН, желательно с термореле. Трубка в несколько витков подготовит масло-отработку для подачи в сопло.

Чтобы поступал воздух, дополнительно в сопле нужно просверлить 2 паза размером около 8 мм. Сначала к тройнику присоединяется сопло, далее – медная спиралевидная трубка, после чего производится крепление к штуцеру. Часть масла будет стекать в бак-отстойник, который для безопасности лучше отвести в сторону через трубку. Мастера, владеющие секретами электроники, аппарат обычно снабжают контроллером и платой для организации розжига.

Горелка – универсальная конструкция, которую можно приспособить и под другие виды жидкого топлива. Хотя сегодня подобные устройства есть в продаже, их дороговизна побуждает домашних мастеров делать нечто подобное своими руками. По эффективности домашние приборы для сжигания отработки не уступают брендовым новинкам, предназначенным для обогрева мини-цехов, теплицы, небольших фермерских хозяйств.

Изготавливаем теплогенератор из баллона

Первым делом подготовьте к свариванию газовые баллоны – удалите сферические части (не забудьте наполнить предварительно водой!) и отрежьте один сосуд по размеру, чтобы вместе они составили корпус требуемой высоты (1 м).

Вентиль выворачиваем трубным и гаечным ключом. Если не получается, то подпиливаем и аккуратно отбиваем молотком

Заготовьте остальные материалы, учитывая следующие рекомендации:

  • камеру сгорания и пламенную чашу лучше сделать из нержавеющей стали толщиной 1.5—3 мм (например, марки 12X18H12T);
  • если нержавейку отыскать не удалось, используйте черную сталь марки Ст3 — Ст20 от 4 мм толщиной;
  • трубку подачи отработанного масла тоже подберите нержавеющую;
  • толщина стенок жаровых труб – не менее 3.5 мм;
  • для герметизации верхней крышки подберите стальную полосу 40 х 4 мм (ободок) и асбестовый шнур;
  • подготовьте листовой металл 3 мм на изготовление ревизионного люка;
  • на теплообменник берите трубы с толщиной стенки минимум 4 мм.

Варианты изготовления чаш, устанавливаемых на дно отопительного агрегата

Процесс изготовления двухходового котла на отработке выглядит так:

  1. Нарежьте жаровые трубы Ø32 мм по размеру и сварите теплообменник, используя один баллон в качестве наружного кожуха, а трубу Ø150 мм – стенок камеры сгорания.
  2. Приделайте к теплообменнику подводящие патрубки системы водяного отопления.
  3. Во втором баллоне вырежьте отверстия под ревизионный люк и дымоходный патрубок. Приварите штуцер Ø114 мм и выполните горловину с крышкой из листовой стали.
  4. Сварите оба резервуара в один корпус. Сверху выполните обечайку из железной полосы – она послужит уплотнением крышки. Щель между кромками заполните асбестовым шнуром.
  5. Изготовьте дожигатель в соответствии с чертежом. Проделайте в полусферической крышке (в прошлом – торец баллона) отверстия для смотрового окна и установки дожигателя (по центру).
  6. Крышку оснастите ручками и заслонкой на окошке. Трубу дожигателя допускается приварить к ней наглухо либо прикрутить болтами с уплотнением асбестовым шнуром.

С нижнего торца перфорированная труба закрывается заглушкой, где проделано 4 отверстия – одно посередине, оставшиеся три – радиально. В центральное отверстие выводится трубка маслопровода и обваривается. Последний шаг – изготовление пламенной чаши котла, где будет гореть отработанное масло.

Нижняя (торцевая) часть дожигателя с 3 отверстиями Ø4 мм

По окончании сборки приварите к трубе–дожигателю колено с фланцем и установите «улитку». Чтобы наружная металлическая стенка водяной рубашки не теряла напрасно тепло и не обогревала помещение котельной, выполните изоляцию корпуса из негорючей базальтовой ваты. Простейший способ — примотать утеплитель шпагатом, а затем обернуть тонколистовым крашеным металлом.

Наружную обшивку теплогенератора можно сделать прямоугольной

Более наглядно процесс изготовления жидкотопливного котла продемонстрирован в следующем видео:

Меры безопасности: горелка на отработке из паяльной лампы

Использование может быть опасным, если ее установка выполнена не правильно или она неправильно используется.

Для того чтобы обезопасить себя от пожара необходимо соблюдать такие правила:

  • В помещение, где будет установлена горелка, необходимо обделать стены и пол металлом или асбестом;
  • Запас топлива необходимо держать на безопасном расстоянии от горелки;
  • Протечки масла нужно убирать вовремя;
  • Электрическую составляющею часть горелки, необходимо качественно изолировать, нужно это для того чтобы искры не попадали в зону распыления масла;
  • Расположение горелки не должно подвергаться попаданию воздуха и сквозняков.

Горелка на отработке с открытым соплом ни в коем случае не должна находиться без присмотра.

горелка бабингтона .

Сопло горелки бабингтона изготовление и тестирование

Нажми для просмотра

Сопло
горелки
бабингтона
изготовлен
ие и
тестирован
иеОтоплени
е на
«отработ
ке» —
делаем
своими
руками.Баб
н…



Тэги:

Дешевое тепло. Горелка бабингтона на отработанном масле (babington).

Нажми для просмотра

В этом
видео
показана
реально
действующа
я и
безопасная
горелка
бабингтона
. Печка
отапливает
помещение..
.



Тэги:

Сборка горелки Бабингтона своими руками. Часть 1

Нажми для просмотра

Часть 2:
Часть 3:
Изготовлен
ие
сферы: …



Тэги:

Горелка Бабингтона, что случилось через три месяца непрерывной работы.

Нажми для просмотра

В этом
видео
можно
увидеть
сколько
сажи
скапливает
ся в котле
на
отработанн
ом масле
через три
месяца
непрер…



Тэги:

горелка бабингтона (полный провал).

Нажми для просмотра

вот что
получится
если
собрать
горелку
как
говориться
на о……сь!
ОБЯЗАТЕЛЬН
О
ПОДКЛЮЧАЙТ
Е
ЗАЗЕМЛЕНИЕ
К…



Тэги:

конструкция и 3D модель горелки Бабингтона

Нажми для просмотра

Небольшой
рассказ о
моей
конструкци
и горелки
Бабингтона
которая
работает у
меня уже не
первый год
и…



Тэги:

Аква Бренеран и горелка Бабингтона на отработанном масле пять лет спустя.

Нажми для просмотра

Аква
Бренеран и
горелка
Бабингтона
на
отработанн
ом масле
пять лет
спустя.



Тэги:

Горелка бабингтона

Нажми для просмотра

Горелка
бабингтона
на
отработанн
ом масле.
Греюсь
такой
конструкци
ей
четвертый
год.
Мощность
не
считал,…



Тэги:

Сборка горелки Бабингтона своими руками. Часть 2

Нажми для просмотра

Часть 1:
Часть 3:
Изготовлен
ие
сферы: …



Тэги:

Сборка горелки Бабингтона своими руками. Часть 3

Нажми для просмотра

Часть 1:
Часть 2:
Изготовлен
ие
сферы: …



Тэги:

Горелка Бабингтона

Нажми для просмотра

Расход от1
до 3 литров
работает
на
автоматике
можно
вмонтирова
ть в любой
котел
горит без
дыма
резервуар..
.



Тэги:

Горелка Бабингтона ч.4 (Сверхтонкое распыление)

Нажми для просмотра

Тестирую
модернизир
ованный
шар
горелки
Бабингтона
4
отверстия,
расход
воздуха
при 3 Атм
125-137
см³/мин.



Тэги:

горелка бабингтона с автоматикой

Нажми для просмотра

установка
в качестве
шара
форсунки
от
дизельной
горелки,
использова
ние
автоматики
от
дизельной
горел…



Тэги:

горелка бабингтона 1

Нажми для просмотра

горелка
бабингтона
.



Тэги:

из чего состоит горелка , горелка на отработке изнутри (бабингтона)

Нажми для просмотра

Одноплатны
й Delphi DS150E
из видео
Раньше у
меня был
Двухплатны
й
Адаптер …



Тэги:

Горелка на отработке \ Waste oil burner

Нажми для просмотра

Горелка на
отработке.



Тэги:

Горелка на отработке 14 кВт

Нажми для просмотра

Горелка на
отработке
мощность
14кВт
расход
2-2.5литра
+380689211743 Viber
+380950113209
Watsapp
+380980253828 …



Тэги:

Рестайлинг горелки

Нажми для просмотра

Новая
версия
горелки.



Тэги:

ШОК! Обзор горелки на отработке ГНОМ от компании Ставпечь!

Нажми для просмотра

Сделать
заказ или
узнать
больше
8-800-511-30-76
ЕСТЬ
доставка в
АРМЕНИЮ.
Звонок по
России
бесплатный
. САЙТ http …



Тэги:

Горелка на отработке (испаритель). Устройство и настройка

Нажми для просмотра

Ответы на
часто
задеваемые
вопросы.
Для
контакта
SLAGANIN@.



Тэги:

Капельная горелка на на любом отработанном масле

Нажми для просмотра

Капельная
горелка на
на любом
отработанн
ом масле.
Капельная
горелка Novo
Atlas m2 —
ручная
капельная..
.



Тэги:

Расход масла горелки на отработке от Medved by и Евгения.

Нажми для просмотра

Горелка на
отработанн
ом масле.



Тэги:

горелка Бабингтона: нюансы конструкции и работы

Нажми для просмотра

Одно из
первых
видео
снятых на
калькулято
р Если вы
хотите
помочь
материальн
о, можете
перечислит
ь любую…



Тэги:

Горелка Бабингтона ч.2 (капельник)

Нажми для просмотра

Производст
во шара для
горелки
Бабингтона
. В этой
части
изготавлив
аю
капельник —
важная
деталь
шара…



Тэги:

Горелка Бабингтона в наилучшем виде.

Нажми для просмотра

Это та же
горелка,
только
насос с
меньшей
производит
ельностью.
Очевидно,
что
результат
близок к
теории….



Тэги:

Горелка Бабингтона своими руками. Обзор

Нажми для просмотра

Обзор
самодельно
й горелки
Бабингтона
. Горелка
встроена в
твердотопл
ивный
котел на 27
кВт и
использует
ся…



Тэги:

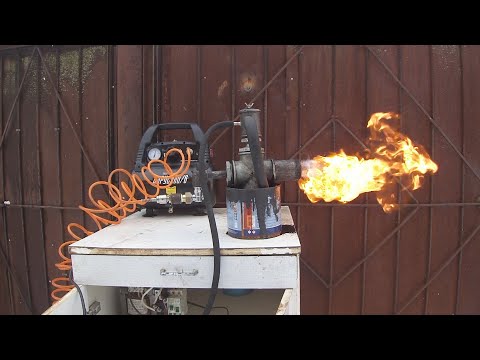

Так горит Настоящий Бабингтон.

Нажми для просмотра

В
интернете
есть масса
коментарие
в к видео о
скованых
по наитию
горелках
Бабингтона
— дескать —
весчь…



Тэги:

Горелка Бабингтона .доработка конструкции

Нажми для просмотра

Комплектую
щие для
сборки
горелки
бабингтона
.



Тэги:

Самодельная горелка бабингтона. ч.1

Нажми для просмотра

Данная
программа
и
конфигурац
ия была
протестиро
вана на
нескольких
горелках и
показала
себя
только с
лучше…



Тэги:

Контроллер горелки бабингтона на Arduino» rel=»spf-prefetch

Начинаем самостоятельное изготовление

  • сварочный аппарат;
  • болгарка;
  • токарный станок.

С виду горелка похожа на маленький опустошенный баллон газа, с верхней и нижней сторон которой приварены противоположно направленные стальные отрезки труб. Размер изнутри горелки составляет всего 1 дюйм (2,54 см), а её стены довольно большие.

Отрезок трубы внизу требуется, чтобы подавать масло и воздух в ту часть, где образуется горение. Короткая труба сверху используется в качестве раструба горелки, из которого будет извергаться пламя.

Совет мастера: чтобы задать поток воздуха, поступающего в печь, может использоваться обычный бытовой пылесос высокой мощности.

Виды самодельных печек на отработке

Машинное масло, загрязненное примесями, само не воспламеняется. Поэтому принцип работы любой масляной буржуйки основан на термическом разложении топлива – пиролизе. Проще говоря, для получения теплоты отработку нужно нагреть, испарить и сжечь в топке печи, подавая воздух с избытком. Существует 3 вида устройств, где данный принцип реализован различными способами:

  1. Простая и самая популярная конструкция прямого горения с дожиганием масляных паров в перфорированной трубе открытого типа (так называемая чудо-печка).
  2. Капельная печь на отработанном масле с закрытым дожигателем;
  3. Горелка Бабингтона. О том, как она работает и как ее сделать самостоятельно, подробно описывается в другой нашей публикации.

Эффективность отопительных буржуек невысока и составляет максимум 70%. Заметим, что указанные в начале статьи затраты на обогрев рассчитаны по показателям заводских теплогенераторов с КПД 85% (для ознакомления с полной картиной и сравнения масла с дровами вы можете перейти сюда). Соответственно, расход горючего в самодельных отопителях значительно выше – от 0.8 до 1.5 литра в час против 0.7 л у дизельных котлов на 100 м² площади. Учитывайте данный факт, принимаясь за изготовление печи на отработке.

Устройство и недостатки буржуйки открытого типа

Изображенная на фото пиролизная печка представляет собой цилиндрическую или квадратную емкость, на четверть заполняемую отработавшим маслом либо соляркой и снабженную воздушной заслонкой. Сверху приварена труба с отверстиями, сквозь которые за счет дымоходной тяги всасывается вторичный воздух. Еще выше стоит камера дожигания с перегородкой для отбора теплоты продуктов горения.

Принцип действия таков: топливо нужно разжечь с применением легковоспламеняющейся жидкости, после чего начнется испарение отработки и ее первичное горение, вызывающее пиролиз. Горючие газы, попадая в перфорированную трубу, вспыхивают от контакта с кислородным потоком и сжигаются окончательно. Интенсивность пламени в топливнике регулируется воздушной заслонкой.

Данная печка на отработке имеет лишь два преимущества: простота с дешевизной да независимость от электричества. В остальном – сплошные минусы:

  • для работы необходима стабильная естественная тяга, без нее агрегат начинает дымить в помещение и затухать;
  • вода либо антифриз, попавшие в масло, вызывают мини-взрывы в топливнике, отчего из дожигателя во все стороны брызгают огненные капли и хозяину приходится тушить пожар;
  • высокий расход горючего – до 2 л/час при слабой теплоотдаче (львиная доля энергии улетает в трубу);
  • неразъемный корпус тяжело чистить от сажи.

Хотя внешне буржуйки отличаются, но действуют по одному принципу, на правом фото пары топлива догорают внутри дровяной печки

Часть этих недостатков можно нивелировать с помощью удачных технических решений, о чем будет сказано далее. В процессе эксплуатации следует придерживаться правил противопожарной безопасности и подготавливать отработанное масло – отстаивать и фильтровать.

Плюсы и минусы капельницы

Кардинальное отличие этой печи заключается в следующем:

  • перфорированная труба помещена внутрь стального корпуса из газового баллона или трубы;
  • топливо поступает в зону сжигания в виде капель, падающих на дно чаши, размещенной под дожигателем;
  • для повышения эффективности агрегат оснащается наддувом воздуха с помощью вентилятора, как показано на схеме.

Схема капельницы с нижней подачей горючего из топливного бака самотеком

Реальный недостаток капельной печки – сложность исполнения для новичка. Дело в том, что целиком полагаться на чужие чертежи и расчеты нельзя, отопитель нужно изготовить и настроить под свои условия эксплуатации и правильно организовать топливоподачу. То есть, потребуются неоднократные доработки.

Пламя накаляет корпус отопительного агрегата в одной зоне вокруг горелки

Второй негативный момент характерен для печек с наддувом. В них струя пламени постоянно бьет в одно место корпуса, отчего последний довольно быстро прогорит, если не сделать его из толстого металла или нержавейки. Зато перечисленные минусы с лихвой перекрываются достоинствами:

  1. Агрегат безопасен в эксплуатации, поскольку зона горения полностью закрыта железным корпусом.
  2. Приемлемый расход отработанного масла. На практике хорошо настроенная буржуйка с водяным контуром сжигает до 1.5 литра за 1 час для отопления 100 м² площади.
  3. Есть возможность обернуть корпус водяной рубашкой и переделать печь на отработке в котел.
  4. Топливоподача и мощность агрегата поддается регулировке.
  5. Нетребовательность к высоте дымохода и удобство очистки.

Котел с наддувом воздуха, сжигающий отработавшее машинное масло и солярку

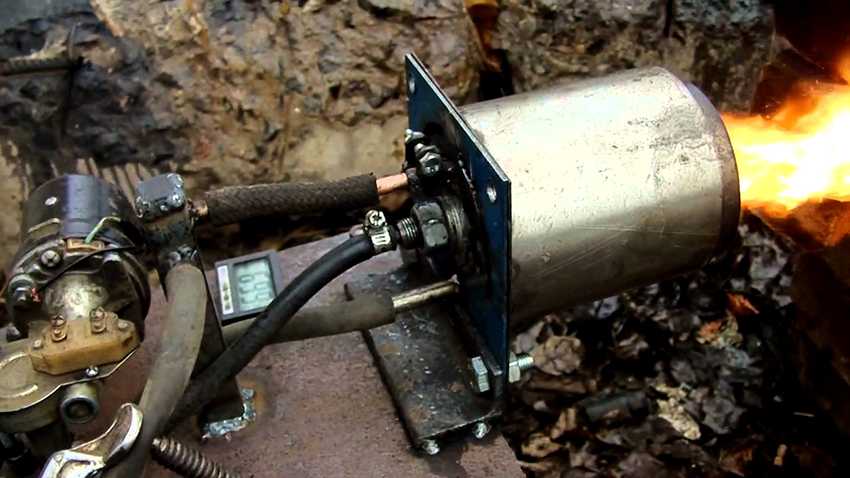

Что представляет собой горелка Бабингтона

Самодельная масляная горелка может быть использована в самых разных целях, например, для работы с универсальным котлом или в составе простой жидкотопливной печки. Главная задача – собрать форсунку, которая будет давать мощное пламя. А вот и предъявляемые требования:

  • Небольшой расход электроэнергии;
  • Простота в изготовлении;
  • Высокая эффективность;
  • Безупречная работа самоделки даже на загрязненном топливе.

Мы уже говорили, что для эффективного сжигания отработанного масла нужно подогреть или распылить его. Проще всего подогреть его с использованием ТЭНа до высокой температуры, но это чревато большими расходами на электроэнергию. Жидкостная горелка должна стать источником дешевого тепла, а в случае с электроподогревом (испарением) это невозможно – тарифы на коммунальные услуги в нашей стране очень велики.

Раз мы не можем обеспечить подогрев отработанного масла с его последующим испарением, следовательно, нужно попробовать его распылить. Именно это и позволяет сделать горелка Бабингтона, обладающая на редкость простой конструкцией. Если взять упрощенный чертеж, то мы увидим, что топливо здесь стекает по сферической поверхности, в которой проделано тоненькое отверстие – через него подается воздух, выходящий из компрессора. Воздушная струя как бы сдувает с поверхности сферы частички отработанного масла, в результате чего образуется топливно-воздушная смесь.

Приведенная схема дает пускай и несколько упрощенное, но все таки довольно доходчивое объяснение принципа работы горелки.

Получившаяся смесь поджигается, а пламя горелки используется по тому или иному назначению. Например, ничто не мешает установить горелку в универсальный котел, который может работать с любыми видами топлива. Также возможно самостоятельное изготовление котлов, в этом нет ничего сложного. Интересен тот факт, что испарение здесь фактически отсутствует – процесс протекает практически при невысокой температуре, за счет напора воздуха из тончайшего отверстия.

Для более эффективного горения в горелке на жидком топливе задействуется система подогрева отработанного масла за счет маломощного ТЭНа. Вот примерная схема для изготовления такой горелки.

Горелка Бабингтона — устройство довольно простое, но для его изготовления все таки потребуются некоторые навыки, которые кроме как опытным путем едва ли получится где-то получить.

Горелка Бабингтона обладает множеством преимуществ. В первую очередь она не нуждается в предварительной очистке отработанного масла, а примесей в нем очень и очень много – неспроста оно имеет такой черный цвет. Во вторую очередь, она чрезвычайно проста в изготовлении. Если вы любите и умеете работать с инструментами, вы без труда справитесь с ее сборкой и получите в свое распоряжение простой и эффективный источник тепла.

Испарительная горелка на отработке требует еще одного источника тепла. Это приводит к необходимости использования большого количества электроэнергии или к усложнению конструкции – нужно как-то подогреть топливо, чтобы оно начало распадаться на легковоспламеняющиеся фракции. Схема от Бабингтона устроена куда проще – в ней трудно обойтись без компрессора, зато в ней можно обойтись без испарения. Она предусматривает простейшее распыление горючего, после чего оно воспламеняется без особого труда.

Технология изготовления печи на отработанном масле

Ниже представлены чертежи наиболее распространенной печи на отработке. Она выполнена из остатков трубы Ø352 мм, листовой стали 4 мм и 6 мм, также понадобятся обрезки толстостенной трубы Ø100 мм и уголка для ножек.

Ее габариты позволят обогреть помещение со стандартной высотой потолков площадью до 80 м2, при большей площади следует увеличить размеры печи и диаметр трубы дымохода.

Необходимый инструмент:

  • сварочный аппарат;
  • болгарка с отрезным кругом;
  • шлифовальный круг для зачистки швов;
  • дрель или сверлильный станок, сверла;
  • рулетка.

Также необходимы растворитель и кремнийорганическая термостойкая краска — она обычно продается в баллончиках и используется для окраски сильно нагреваемых поверхностей печей.

Последовательность изготовления своими руками:

  1. Подготавливают заготовки по чертежам. Все детали вырезают из указанного на чертеже материала и зачищают места среза для устранения заусенцев.
  2. Соединяют методом сварки детали нижнего бака: корпус из трубы Ø344 мм h=115 мм, дно из листового металла 4 мм, а также ножки из уголка произвольного размера. Вместо уголка можно использовать обрезки дюймовой трубы.
  3. В отрезке трубы Ø100 мм h=360 мм с помощью сверла выполняют перфорацию по эскизу — 48 отверстий диаметром 9 мм.
  4. Соединяют сваркой детали крышки нижнего бака: заготовку из трубы Ø352 мм h=60 мм, крышку из листовой стали 4 мм с двумя отверстиями и перфорированную трубу.
  5. Заслонку для отверстия подачи воздуха на крышке нижнего бака крепят на заклепку.
  6. Соединяют сваркой детали верхней камеры: заготовку из трубы Ø352 мм h=100 мм и дно из листовой стали 4 мм с отверстием для перфорированной трубы.
  7. К крышке верхней камеры приваривают дымовую трубу Ø100 мм h=130 мм, с внутренней стороны крышки — перегородку из листовой стали 4 мм с размерами 70х330 мм. Перегородка предназначена для отсекания пламени и увеличения эффективности нагрева верхней камеры. Располагать ее следует ближе к дымовому отверстию.
  8. Сваривают верхнюю камеру и крышку с дымовой трубой.
  9. Приваривают верхнюю камеру к верху перфорированной трубы, для увеличения жесткости конструкции можно сделать стяжки из прутка между крышкой нижнего бака и верхней камерой.
  10. Верхнюю часть печи надевают на нижний бак внатяг.
  11. Печь для продления срока эксплуатации покрывают кремнийорганической краской, предварительно зачистив сварные швы от окалины, а металл от ржавчины с помощью растворителя.
  12. Подсоединяют печку к дымоходу. Его высота должна быть не менее 4 метров для улучшения тяги. Поскольку дымоход придется часто очищать от сажи, нужно сделать его максимально прямым, без изгибов.

Аналогичную печь можно сделать из листового металла, в этом случае ее камеры будут квадратной формы. Подробная технология приведена на видео.

Изготовление печи на отработке: видео

Как подключить к печи на отработке водяной контур

Водяной контур подключают к котлу, установленному на верхнюю камеру. Его можно приварить прямо на поверхность печи, но более безопасно сделать отдельный бак: в случае прогорания дна бака вода попадет в камеру сгорания, что может вызвать выплеск горящего масла и резкое воспламенение.

Бак может быть произвольной формы и высоты, главное условие — плотное прилегание к верхней камере и дымовой трубе для более эффективного нагрева. В стенки бака врезают два штуцера: в верхней части для нагретой воды, в нижней — для остывшей обратки.

На выходе из бака устанавливают термометр и манометр. На обратной трубе в непосредственной близости от котла ставят циркуляционный насос и расширительный бак.

Заключение

Таким образом, горелка Бабингтона способна работать на отработанном масле и не требует никаких фильтров, поскольку масло поступает по трубам большого диаметра, которые не могут засориться. Масло разогревается, чтобы повысилась его текучесть, и стекает тонким слоем по сфере из металла.

Через узкое отверстие подаётся воздух, распыляющий часть топлива, которое поджигается. Простота конструкции позволяет легко собрать такую горелку в домашних условиях. Единственная трудность в изготовлении конструкции связана с тонким отверстием.

Если частный дом не газифицирован, используются отопители на жидком топливе. Дизельная горелка своими руками – смотрите инструкцию по изготовлению.

Рекомендации по изготовлению теплогенератора своими руками описаны в данной теме.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий

Adblock
detector
