Газогенератор на дровах — как сделать своими руками

Как сделать газогенератор для дома или автомобиля: устройство и принцип работы

Газ из дров своими руками

Получение газа из дров получило широкое применение во время второй мировой войны. Жидкое топливо уходило на передовую, множество разрушенных нефтеперерабатывающих заводов сподвигло на изобретение газа получаемого из дров.

В то время, дрова были доступнее, чем нефтепродукты. Поэтому Советская и иностранная техника была оборудована газогенераторами. На дровяном газу работали: танки, автомобили и мототехника.

В 21 веке после подорожания жидкого топлива, люди вспомнили о технологии и начали производить газ из дров своими руками.

Технология получения газа проста. Дрова загружаются в газогенератор, поджигаются. После того как разжигаются дрова, уменьшается подача кислорода, дрова начинают тлеть, выделяется угарный газ, который горячий поднимается, попадает в охлаждающий змеевик, фильтруется через фильтры, охлажденный и очищенный газ попадает в камеру сгорания газа. Сгораемый газ быстрее обогревает помещение, чем твердое топливо.

Как соорудить самостоятельно

Схема газогенератора. (Для увеличения нажмите)

Сделать газовой дровяной генератор своими руками не так уж и сложно.

Для начала необходимо разобраться с принципом его работы, устройством, схемой, затем следует начертить чертежи будущего источника энергии и начинать подбор необходимых материалов.

Каждый газовый генератор должен включать в себя:

  • опорную конструкцию;
  • бункер, в котором будет находиться древесное или другое топливо;
  • камерой, где происходит процесс горения;
  • фурмы для подачи дутья;
  • воздухораспределительные коробки;
  • газопровод;
  • циклон для фильтрации выходящего газа от пыли и мелких частиц и различных поперечных решеток, используемых для очистки;
  • охладитель;
  • баллон для сбора газа и его дальнейшего распределения;
  • колосниковую решетку для поддержки угля.

Также gazgen можно устанавливать на моторы авто и тракторов, требующие много топлива.

Домашние бытовые мини-теплогенераторы все чаще встречаются в домах из-за простоты устройства и низкой цены монтажа и обслуживания, потому что древесина является очень доступным видом топлива.

Также можно устанавливать небольшие электростанции вместе с парогенераторами, которые будут вращать турбину, для получения электричества. Процесс изготовления самодельных агрегатов не очень трудоёмок.

Газогенератор на дровах для автомобиля – устройство и принцип работы

В состав автомобильной газогенераторной установки входят следующие элементы:

  • грубые очистители;
  • сам ;
  • тонкие очистители;
  • смеситель и вентилятор розжига.

Простая схема выглядит так.

Схема 2

Во время движения воздух засасывается в газогенератор с помощью тяги работающего мотора.

Эта же тяга способствует «выкачиванию» горючего газа из газогенератора, а также его подачу к грубым очистителям, а после к фильтру тонкой очистки.

После перемешивания с воздухом в смесителе готовая газовоздушная смесь засасывается в цилиндры мотора.

После выхода из газогенератора раскаленный и загрязненный газ требует дополнительной обработки (охлаждения и очистки).

Для этого он пропускается через специальный трубопровод, объединяющий газогенератор с фильтром тонкой очистки.

Схема ЗИС 21

В некоторых конструкциях газ проходил через специальный охладитель, смонтированный перед водяным радиатором.

Чаще всего для охлаждения и очистки применялась комбинированная система.

Ее принцип действия заключался в изменении скорости и направлении движения потока газа. Одновременно с этим производилось охлаждение и очистка последнего.

Следующий этап — тонкая очистка, для которой использовались специальные «кольцевые» очистители, выполненные в форме цилиндров.

Принцип работы большинства фильтров тонкой очистки строился на водяном принципе, когда очистка газа осуществлялась посредством воды.

В процессе розжига газогенератора применялся специальный центробежный вентилятор, оборудованный электрическим приводом.

Из-за того, что вентилятору необходимо прокачивать воздух через всю очистную систему, монтаж устройства производился в максимальном приближении к смесителю.

Схема 3

Формирование горючей смеси производится в смесителе автомобиля.

Наиболее простой тип устройства представляет собой специальный тройник, в котором пересекаются потоки воздуха и газа.

Объем поступающего в мотор состава контролируется с помощью заслонки дросселя.

Качество газо-воздушной смеси регулируется посредством воздушной заслонки.

Принцип работы.

Основным топливом для газогенераторной установки являются угольные брикеты, торф или дрова.

Принцип действия системы построен на частичном сгорании углерода. Последний во время сгорания может подсоединять один или пару атомов кислорода с последующим образованием двух элементов — углекислого газа (диоксида) и угарного газа (монооксида).

Схема 5

Если же углерод сгорает не полностью, то можно получить почти 30% от общей энергии при полном сгорании материала.

Как следствие, образованный газ имеет более низкую теплоотдачу чем первоначальное твердое топливо.

Стоит отметить, что в газогенераторе в период преобразовании дерева или угля в газ происходит экзотермическая реакция, возникающая место между водой и монооксидом углерода.

Благодаря такой реакции, температура полученного газа падает, КПД возрастает до 80 процентов.

Если газ не требует охлаждения перед применением, то КПД может достигать 100%. Как следствие, происходит 2-х стадийное сжигание топлива.

Схема 6

Полученный газ имеет минимальную калорийность, благодаря его смешиванию с азотом.

Из-за того, что для сжигания топлива необходимы меньшие объемы воздуха, то подобное снижение калорийности несущественно.

Что касается снижения мощности мотора при работе на газу, то причиной является снижение заряда топливного состава, вызванного сложностью охлаждения.

Автомобильный генератор газа

Отличием генератора газа для транспортного средства является его компактность и увеличенная надежность – хотя даже такие характеристики не позволяют ехать на машине с большой скоростью. Впрочем, разгон до 80–90 км/ч вполне возможен. Материалом изготовления автомобильного газогенератора чаще всего выступают металлические емкости. Серийное производство предусматривает использование нержавеющей стали, благодаря чему уменьшается масса генератора и улучшаются эстетические параметры. Кустарное производство таких приборов приводит к получению эффективных, но не слишком аккуратных на вид и тяжелых дровяных печей, газ от которых передается к газовому двигателю авто.

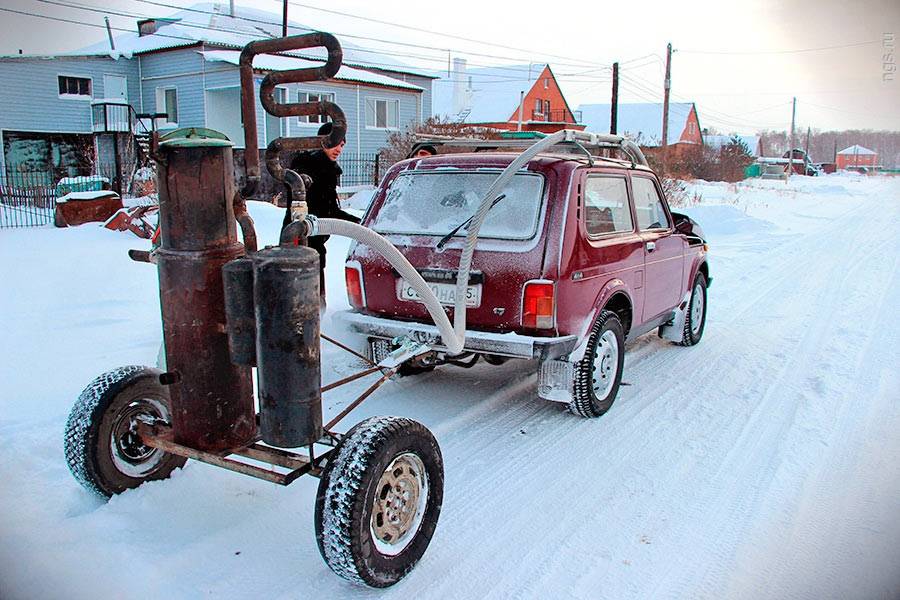

Автомобиль «Нива» работающий при помощи газогенератора

Неплохим вариантом для создания генератора газового топлива для небольшого автомобиля может стать старый пропановый баллон. Для внутренней части схемы устройства предусматривают использование ресивера от грузовика объемом 20 или 40 л. Для колосниковой решетки выбирают тонкий металл, для патрубков – обычные трубы для отопления.

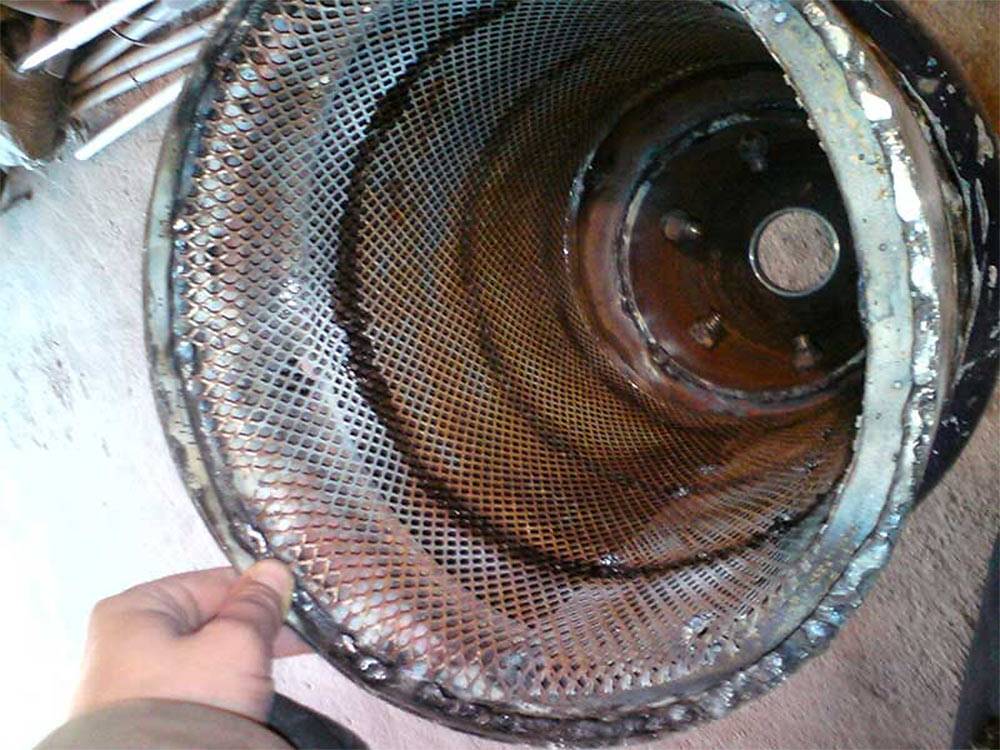

Колосниковая решетка автомобильного газогенератора

Крышку с крепежом делают из верхней части баллона или листовой стали. Уплотняют ее с помощью обработанного графитовой пропиткой асбестового шнура. Грубый фильтр делается из старого огнетушителя или соответствующего по длине куска трубы. В нижней части фильтрующего элемента устанавливают конусообразную насадку, через которую будет отгружаться зола. Сверху трубу или огнетушитель накрывают крышкой со встроенным в нее патрубком.

Газовый генератор с фильтром

Наличие охладителей, в качестве которых часто применяются биметаллические отопительные радиаторы, требуется по двум причинам:

  • слишком горячий газ имеет небольшую плотность и не может обеспечить эффективную работу ДВС;
  • при контакте раскаленного газа с нагретыми элементами двигателя может произойти вспышка.

Еще один важный элемент конструкции – смеситель, позволяющий регулировать пропорции газовоздушной смеси. Если не менять концентрацию топлива, в двигатель будет поступать газ с теплотой сгорания 4.5 МДж/м3, что в 7,5 раз меньше, чем у обычного пропана. Изменяя пропорцию с помощью специальной заслонки, газовоздушную смесь приводят в соответствие с обычным газом.

Ознакомьтесь с серией видео по созданию газогенератора для автомобиля «Москвич».

Установка на автомобиль

Перед тем как устанавливать газогенератор работающий на дровах, требуется выбрать подходящее место. На грузовых авто, установка размещается между кабиной и кузовом, на автобусах – сбоку (со стороны водителя). Для легкового автомобиля допускается два варианта – монтаж в багажнике или на отдельном прицепе.

Газогенератор в багажном отделении выглядит аккуратнее и не нарушает дизайн транспортного средства. Но пользоваться таким устройством неудобно, а места для перевозки грузов практически не остается. Отдельная установка прибора на прицепе позволяет не только сохранить пространство в багажнике, но и упрощает ремонт оборудования. Кроме того, прицепной газогенератор можно при необходимости отсоединить, переведя машину на бензин или баллонный газ. Недостаток варианта с прицепом – увеличение общей длины транспорта, создающее проблемы при парковке, и дополнительные расходы на приобретение прицепа.

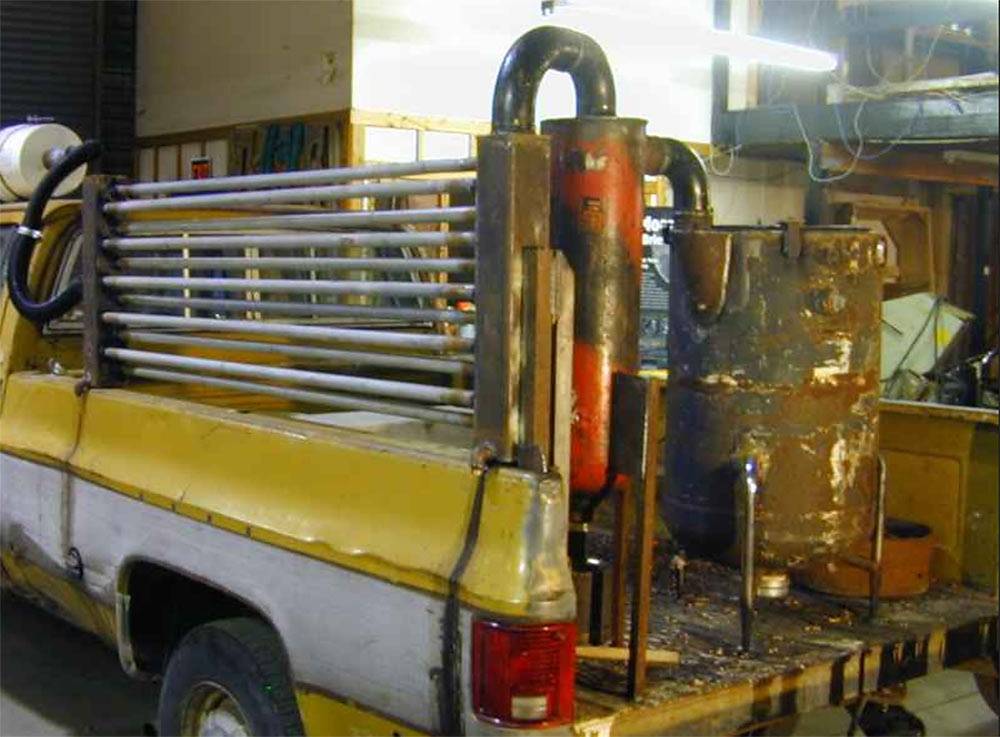

Один из способов размещения дровяного газогенератора в авто

Плюсы и минусы использования газогенераторов на дровах

Среди преимуществ использования газовых генераторов стоит отметить:

  • Эффективное использование отходов деревообработки – опилок, обрезок и щепы. Обычно такие материалы относят к мусору и выбрасывают – генератор получает из них тепло и газ.
  • Высокий КПД газового генератора, в зависимости от способов подсчета калорий достигающий 80–95%. У бюджетных дровяных котлов коэффициент редко превышает 70%.
  • Возможность использования в местах, отдаленных от крупных населенных пунктов и не имеющих ни газоснабжения, ни электроснабжения.
  • Экологичность установки по сравнению с жидкотопливными котлами, которые не только выбрасывают в воздух больше вредных веществ, но и требуют создания специальных резервуаров для хранения топлива.

Широкому распространению дровяных генераторов газа мешает несколько недостатков, главным из которых можно назвать большие габариты устройства. В видео ниже показан газогенератор, использующийся в процессе отопления слесарного цеха площадью 1200 м².

Исходя из слов автора видео (см. ниже), при использовании газгена эффективность системы отопления выросла на 33%, но не сказано, каковы расходы на электроэнергию потребляемую вентилятором.

Кроме того, в процессе эксплуатации оборудование требует постоянной очистки – регулярно очищают центрифугу, топку и охлаждающие элементы. К минусам относится и необходимость в периодической замене «расходников» (фильтров для получаемого с помощью установки газа) и использовании только древесины с влажностью до 20%.

Дрова для растопки требуют места для хранения, а газ начинает образовываться только через 20–30 минут после начала горения. Применяя газогенератор для частного дома, на два последних недостатка не стоит обращать внимания, но для автомобиля эти минусы критичны. Регулировать температуру в топке практически невозможно, а стенки камеры сильно нагреваются, поэтому служит оборудование меньше по сравнению с дровяными печами и котлами использующимися для отопления.

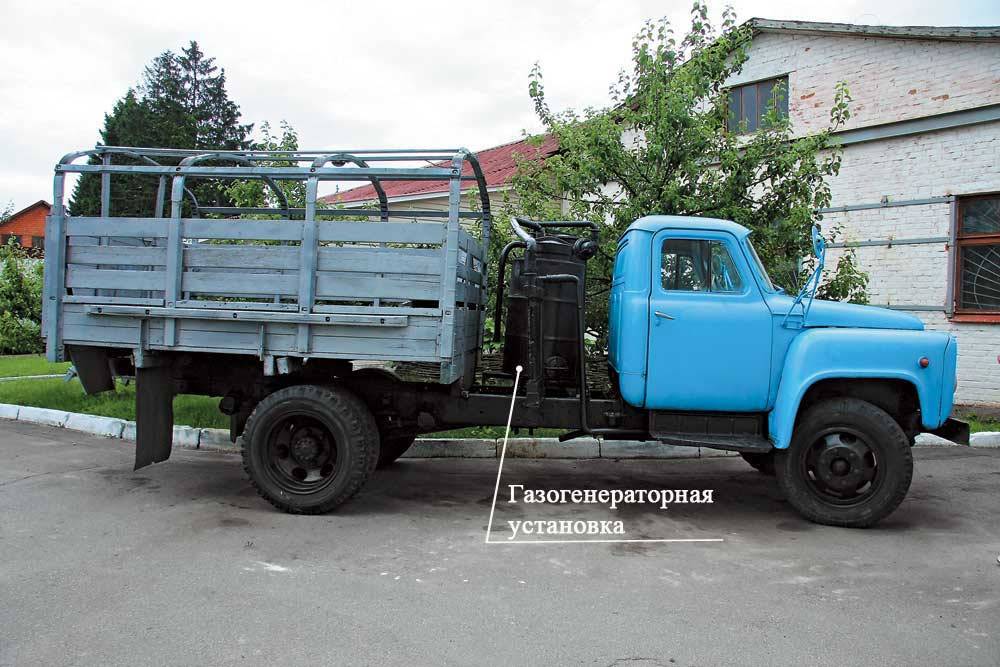

Серийный автомобильный газогенератор

Принцип работы газогенератора (суть газогенератора)

Изготовить газогенератор самостоятельно – это вполне посильное занятие. Установить его на автомобиль – тоже. Но для начала необходимо понимать суть процесса и особенности устройства.

Сам газогенератор представляет собой цилиндр с зауженной нижней частью. Назовём его бункер, у которого цилиндрическая часть служит накопителем дров. В зауженной части происходит сгорание дров. Мелко нарубленные дровяные заготовки сами сползают вниз под собственным весом. Этим сползанием и обеспечивается непрерывная подача дров в зону горения, нижнюю часть. Пепел оседает на зольной площадке и затем удаляется при чистке. Масса дровяного запаса загружается через верхний люк. Их небольшие чушки плотно укладываются от колосников до верхней крышки. Крышка бункера задраивается, чтобы не было утечек. Газогенератор разжигается и через несколько минут автомобиль может трогаться в путь!


Схема газогенератора

Нет, не подумайте, это не открытый пионерский костёр. Необходимый для горения воздух подаётся дозировано, через трубу. На противоположной стороне от подающей воздух трубы находится труба отвода нужной нам газовой смеси. При дозированной подаче воздуха активного горения не происходит. Дрова подвергаются пиролизу, то есть «тушатся» при слабом горении с активным выделением горючих газов.

Основная цель работы газогенератора состоит в получении горючего газа – оксида углерода. Именно он будет сгорать в ДВС. С точки зрения химии, этот процесс можно описать как полное и неполное сгорание, при котором выделяются оксид углерода и углекислый газ. В процессе горения, тления и непосредственного контакта с остаточной влагой в дровах получается смесь из горючих:

  • оксид углерода;
  • метан;
  • водород;
  • непредельные углеводороды

и негорючих компонентов:

  • углекислый газ;
  • кислород;
  • азот;
  • вода.

Недостатки

  • Главным недостатком можно считать высокая стоимость котла твёрдотопливного газогенераторного, но нужно помнить, что эксплуатация и обслуживание дешево, а покупать котел вы будете на долгие годы.
  • Повышенные требования к качеству и, особенно, к влажности топлива.
  • Для удаления сгоревших веществ после пиролиза требуется дымоудаление. Это значит, что применение котлов твердотопливных газогенераторных можно только в домах, где есть возможность для выведения трубы в атмосферу, при этом не доставляя неудобств соседям. Поэтому в многоэтажках он вряд ли применим.
  • Некоторое ограничение в температурном режиме. Чтобы не образовывался конденсат температура воды, приходящая из системы отопления, должна быть около 60 градусов.
  • Нельзя автоматизировать подачу твердого топлива в топку.
  • Высокие требования к герметичности котлов твердотопливных газогенераторных. Из-за утечки горючего газа может произойти взрыв либо пожар.

Какое воздухогрейное оборудование лучшее

У покупателей возникает много вопросов касательно печи длительного горения: как выбрать лучшую модель или разработку, где может таиться подвох? Все модели оборудования данного типа отличаются своими преимуществами и недостатками. Выбор нужно осуществлять, исходя из требований конкретного помещения.

Печь Бутакова, конструкция.

Устройство нагревательного прибора Бутакова. Это конвекционная печь длительного горения, которая имеет следующее строение:

  • стальной или чугунный корпус;
  • топочная камера;
  • зольник;
  • конвекционные трубы, которые проходят по всей камере;
  • дверца с конвектором;
  • дымоход;
  • регулировочный шибер.

По сравнению с канадским аналогом, топка печи Бутакова не разделяется на две камеры. Однако этот факт не влияет на производительность прибора. Так, КПД нагревательного оборудования Бутакова достигает 80-85%. Принцип работы печи Бутакова, как и всех воздухогрейных аппаратов, основывается на двух явлениях: это пиролиз и конвекция.

Пиролиз происходит непосредственно в топочной камере, куда закладываются дрова. Под действием высокой температуры и в среде недостаточного количества кислорода, органика раскладывается на газ и воду. Последняя выходит с продуктами горения наружу. Угарный раз и смесь других производных древесины в верхней части камеры воспламеняются, так как там происходит подача вторичного, подогретого воздуха. Температура верхней части топки печи Бутакова намного выше, по сравнению с нижней частью, а потому часто используется для приготовления пищи.

Конвекция воздуха проходит через трубы. Они расположены в верхней части топки на определенном расстоянии друг от друга и под нужным углом. Такое устройство прибора обеспечивает максимально быстрое прохождение холодного воздуха из нижней части комнаты и максимальный его прогрев. Конвекция воздуха происходит и через дверцу прибора. Там можно заметить соответствующие отверстия.

Металлическая печь длительного горения Бутакова имеет существенное преимущество, по сравнению с другими моделями аналогичных приборов. Ее дымоходная труба располагается таким образом, что конденсат не скапливается в емкости, а стекает по стенам трубы, попадая в топочную камеру, где и сгорает.

Принцип работы печи длительного горения Булерьян.

Что такое печь Булерьян. Если делать сравнение печей длительного горения Бутакова и Булерьян, то вторая имеет две камеры в топочном отделе, что существо улучшает ее эффективность. Так, КПД нагревательного оборудования Булерьян достигает 85-90%. Кроме этого, сегодня в продаже имеется печь Булерьан-Аква, которая пригодна для обслуживания водной системы отопления.

Прибор имеет следующее строение:

  • овальный корпус из стали или чугуна;
  • коллекторы;
  • инжекторы;
  • верхняя топочная камера;
  • нижняя топочная камера;
  • дымоход с шибером;
  • дверка с шибером;
  • зольник.

Это самые эффективные печи длительного горения, так как их оригинальная конструкция позволяет нагнетать воздух вовнутрь конвектора с инжекторами без помощи электровентилятора. Естественная циркуляция воздуха происходит за счет ощутимой разницы температур на входе и на выходе из трубок. Она составляет порядка 120°C.

Обвязка печи Булерьян-Аква с водяной рубахой.

К конвекторам печи можно подсоединять воздуховоды. Этим самым возможен обогрев смежных помещений. В условиях повышенной температуры воздуха, который циркулирует по трубам, рекомендуется использовать алюминиевые воздуховоды. Однако никто не отменял теплопотери, а потому потребитель, желая повысить эффективность теплопередачи, обязан произвести утепление вентиляционной разводки.

Еще одна особенность, которой характеризуется чугунная отопительная печь длительного горения Булерьян-Аква – это возможность подключения к ней контура водяного отопления. Печь монтируют в систему отопления как открытого, так и закрытого типа. Для этого патрубки подключаются к конвекторам нагревательного оборудования. И теперь по трубам внутри топки циркулирует не воздух, а вода контура отопления. Подобная разводка имеет один существенный минус – холодная вода охлаждает камеру горения. Как результат, падает и эффективность печи, вследствие чего увеличивается количество используемого энергоносителя.

Недостатком устройства является скопление конденсата в специальной емкости. Также при использовании энергоносителя с большим процентом влаги на внутренней поверхности дымохода образуются маслянистые отложения. Они со временем затвердевают, что усложняет процесс чистки.

Кроме вышеперечисленных вариантов, специалисты советуют для дачи или загородного дома соорудить каменные печи длительного горения . Как она устроена и ее принцип работы описаны в видео:

За и против «домашних» газовых генераторов

Прежде чем взиматься за самостоятельную сборку устройства, стоит понять для себя, а так ли она нужна в доме. Да, этот тип генератора экономен с точки зрения топлива, тем более, если живёшь у часников и имеешь собственный сад. Но, все таки, необходимо быть намного объективнее.

Крепкими сторонами газогенератора считается:

  • большой показатель КПД – он меняется в пределах 80-95%, а ведь, у котлов на твердом топливе он может достигать в среднем предела 60%;
  • долгое горение – такой момент дает возможность проводить более редкую закладку топлива (дрова горят приблизительно сутки, а уголь может тлеть и 5 дней);
  • в процессе горения дров, происходит фактически 100% сгорание, благодаря этому необходимость проводить главную чистку зольника и газохода, появляется гораздо реже;
  • если появится желание можно создать общий процесс автоматическим;
  • во время горения не возникает никаких вредоносных веществ, за счёт чего установка неопасна, как для внешней среды, так же и для самих владельцев;

  • газогенератор дает возможность экономить на обогреве дома;
  • древесина – один из самых экономичных материалов, причем, как в платном, так и бесплатном смысле (можно покупать дрова, а можно лично сушить срезанные ветви);
  • для отапливания можно применять не только дрова, но и отходы древесины – щепку, опилки и другие целлюлозосодержащие материалы;
  • производимый газ прекрасно подойдет не только для обогревания дома, но и для поддержки работы мотора внутреннего сгорания на автомобиле, и даже для генерации электричества;
  • если появится желание можно сделать емкость, в которую будут вмещаться внушительные поленья (до 1 м по длине), а это означает, и гореть они будут длительнее;
  • есть фабричные модели, которые дают возможность применять горючее с высокой влагой (до 50%) либо даже свежесрубленные поленья – хотя домашнюю установку этого характера выполнить сложно.

Большинство специалистов считают, что газогенератор гораздо безопасней в работе, чем котлы, работающие на твёрдом топливе.

Но для честности необходимо упомянуть и про минусы подобных агрегатов. Самое первое, чтобы тление топлива происходила правильно, необходим понудительный загон воздуха. А это означает, в установку понадобится включить вентилятор. Но этот компонент не прекращает работу от сети, благодаря этому, если свет выключат, то генератор работать не сумеет. Второе, если по каким-то причинам понизиться мощность (больше, чем на 50%), то прибор начнет выделять деготь. А данное вещество обладает клейкой консистенцией и быстро загрязнит газоход. Если газогенератор используется для отапливания, то хозяин должен контролировать температуру, чтобы она не опускалась ниже 60 градусов. В обратном случае, будет быстро появляться конденсат.

Если посмотреть в магазины, то можно заметить, что газогенераторы очень дороги в цене, в отличии от котлов на твердом топливе. Собственно благодаря этому, чтобы сэкономить, можно подумать про то, как такой аппарат собрать собственными руками. Главное подобрать и приготовить те материалы, отличающиеся прочностью и способностью держать большую температуру. На данном вопросе ни коем случае не нужно экономить, потому что от этого может зависеть эксплуатационная безопасность.

Устройство и изготовление газогенератора

Рассмотрим подробнее устройство газогенератора. Помимо корпуса, внутри которого располагается основная часть элементов, конструкция включает:

  • бункер (камера для загрузки топлива);
  • камеру сгорания (именно там происходит процесс тления древесины при высоких температурах и с минимальной подачей воздуха);
  • горловину камеры сгорания (здесь происходит крекинг смол);
  • воздухораспределительную коробку, оснащенную обратным клапаном;
  • фурмы (калибровочные отверстия, за счет которых распределительная коробка сообщается со средней частью камеры сгорания);
  • колосниковую решетку (служит опорой для тлеющего топлива);
  • загрузочные люки, оборудованные герметичными крышками (люки в верхней части требуются для загрузки топлива, в нижней – для очистки агрегата от накопившейся золы);
  • отводящий патрубок (по нему выходит горючий газ и попадает в приваренную трубу газопровода);
  • воздушный охладитель (в виде змеевика);
  • фильтры для очистки смеси газов от ненужных примесей.

Схема газогенератора может включать систему сушки топлива. Чтобы пиролиз шел эффективно, дрова должны быть сухими. Если часть газопровода будет проходить по кольцу вокруг камеры загрузки топлива (в промежутке между стенками этой камеры и корпуса), сырые дрова успеют подсохнуть до попадания в камеру сгорания. Это заметно увеличит КПД установки.

Корпус газогенератора из металлической бочки, сверху которой уголками и болтами крепится труба на уплотнитель, а изнутри на болтах крепится пропановый баллон

Перед тем, как сделать газогенератор, необходимо найти информацию о подходящей модели устройства и подробные чертежи с указанием размеров всех элементов.

Особое внимание уделяется выбору материалов для каждого из элементов конструкции. Газогенератор может иметь прямоугольную или цилиндрическую форму – корпус обычно сваривают из листового металла или используют металлическую бочку

Днище и крышка должны быть выполнены из стального листа толщиной от 5 мм.

Бункер, который крепится болтами внутри корпуса, должен быть выполнен из низкоуглеродистой стали. Камера сгорания – из жаропрочной стали, можно использовать пустой баллон из-под сжиженного пропана.

Газовый баллон устанавливается внутрь бочки и крептся болтами к её верху

Крышку бункера следует оборудовать надежным уплотнителем из жаропрочного материала (асбестовый шнур с графитовой смазкой). Между горловиной камеры сгорания и корпусом прокладывают огнеупорный изолятор (асбестовый шнур или аналогичный по свойствам материал). Металлическую решетку колосников удобнее сделать съемной, из арматурных прутьев, чтобы было удобнее очищать камеру сгорания.

На болты крептся труба сверху бочки

Воздухораспределительная коробка с обратным клапаном на выходе устанавливается вне корпуса, перед ней можно смонтировать вентилятор, нагнетающий воздух, для повышения КПД агрегата при работе на свежесрубленных дровах.

Нагнетающий вентилятор, помогающий повысить КПД

В качестве змеевика воздушного охлаждения некоторые умельцы приспосабливают стальной или биметаллический радиатор. Смеситель, проходя через который очищенный горючий газ смешивается с воздухом, оснащается вентилятором.

Выбирая материалы для стационарной установки, предназначенной для выработки электроэнергии для домашних нужд, упор делается на надежность и доступность. Если требуется изготовить газогенератор для автомобиля, предпочтение стоит отдать нержавеющей стали – это сделает агрегат более легким и компактным. Но использование нержавейки заметно удорожает конструкцию.

Вывод

Компактный газовый генератор на дровах пригоден для установки на грузовом или легковом автомобиле. Агрегат для локальной электростанции можно установить в подвале дома, в хозяйственной постройке или при необходимости устанавливать на улице либо под навесом (когда требуется обеспечить электроэнергией какое-либо стационарное электрооборудование).

Принципиальный вопрос – правильная работа газового генератора. Чтобы агрегат функционировал с высоким КПД, необходимо тщательно отрегулировать уровень подачи воздуха (с учетом влажности топлива), интенсивность отвода газов и т.д. Изготавливать газогенератор желательно по профессиональным чертежам, с соблюдением всех размеров и пропорций.

Видео по теме:

https://youtube.com/watch?v=MF_ABzCPJ80

Мифы о газогенераторных установках

Газогенераторная установка для современного человека является пережитком прошлого, поэтому существуют различные мифы. Но действительно ли им можно верить?

  • Миф №1. Утверждается, что установка имеет крайне высокий коэффициент полезного действия. В действительности, вследствие пиролиза КПД не может превышать 70–80%.
  • Миф №2. Утверждается, что установка может проработать и на влажном топливе. Можно сказать, что частично это является правдой. Но влажное топливо уменьшает количество производимой смеси. Иногда падение достигает 25%, так как при испарении пара от воды расходуется больше энергии, чем при выделении газа. Поэтому дрова всё-таки стоит сушить.
  • Миф №3. Утверждается, что установка поможет сэкономить расходы по отоплению дома, в сравнении с традиционными устройствами. Однако здесь следует просчитать целесообразность двух установок по их цене и занимаемой площади. Таким образом, это миф.

Какие дрова нужны для генератора

Здесь подойдут любые стандартные варианты для обычных печей. Это могут быть щепка, ветки, дрова и даже древесные отходы. Главное дрова должны быть подходящего размера. Упростить процесс колки дров до нужного размера поможет необычный инструмент для колки дров — стандартный дровокол «kolundrov». Такой дровокол является безопасным, потому что пораниться дровоколом просто невозможно. Колун подходит для применения практически всем, кто хочет попрактиковаться в колке дров, включая пожилых людей и женщин. Принцип работы предельно прост.

Достаточно поместить полено в кольцо колуна и ударить сверху кувалдой или чем-то тяжелым. В отличие от топора, сила удара сосредотачивается в одном месте, что неизбежно приводит к расколу даже сырых и сучковатых поленьев. Обогреть дом больше не проблема, так как с колкой дров хорошим дровоколом «kolundrov» справится даже пенсионер. Также генераторы на дровах стали обычной экипировкой современных рыбаков и охотников, дачников и любителей походов. Ведь полностью отказываться от цивилизации в лесу не очень удобно. Подбор и покупка колуна для дров к любому типу генератора значительно упростит процесс заготовки необходимого топлива и будет занимать значительно меньшее количество времени.

Из чего состоит пиролизный газ?

Порода древесины не влияет на состав смеси при пиролизе. Соответственно, береза, сосна и ель выделяют практически одинаковое количество всех вышеперечисленных газов. После пиролиза 1 куб. м дерева можно получить около 90 м3 неконденсирующегося газа.

Полезная теплота при сгорании 1 м3 неконденсирующегося газа, кДж/м3, вычисляется по формуле.

Для примера возьмем березу и сделаем расчёт калорийности газа:

Qнр=127,5*28,4%+108,1*3,0%+358,8*18,2+604,4*1,4=11 321,62 кДж/м3= 11,3 МДж/м3

Затем делим полученное число на 4,187. Таким образом, Qнр будет равен 2704 кКал/м3. Для сравнения калорийность природного газа составляет 8000 кКал/м3.

5 Рекомендации по установке

При выборе месторасположения важно продумать не только размеры всего агрегата, теплообменника и фильтров, а также длину патрубков. Важно, чтобы загрузка партии топлива происходила через крышку сверху

Во время работы двигателя дозаправка осуществляется с незначительным выделением газа. Если ДВС заглушен, а в устройстве продолжает гореть масса, загрузка новой партии сопровождается появлением обильного облака.

Поместить подобное устройство можно только снаружи автомобиля и обязательно сзади. Это обусловлено тем, что к конструкции должен быть свободный доступ. Чем длиннее планируемые дистанции без дозаправки, тем больше размеры изделия. Составляющие элементы аппарата должны быть сделаны в соответствии с размерами бункера.

Газогенератор на грузовой машине можно разместить между кабиной и бортом с водительской стороны. Трубы, теплообменник и фильтрующий элемент разрешается размещать за кабиной. Фильтр тонкой очистки следует расположить на противоположной части кабины (за дверью пассажира). Для удобного удаления конденсата патрубки и дренажные краны выводят ниже фильтрующего элемента тонкой очистки.

На легковой машине аппарат рекомендуется устанавливать на открытой части. Для этого можно модифицировать багажник, приварить прицеп и т. д. Все зависит от вкусовых предпочтений и фантазий владельца. Не рекомендуется устанавливать оборудование в багажнике под крышкой, так как во время его эксплуатации в салон автомобиля будут попадать дым и угольная пыль.

Газогенератор — агрегат, с помощью которого получается горючий газ. После прогона последнего через очистительные фильтры и охлаждающий радиатор получается чистая и холодная газовая смесь. Оксид углерода может заменить классический вариант топлива, обеспечивая двигателю бесперебойную работу. Бензиновые ДВС функционируют с газогенераторным устройством без существенных потерь производительности.

Теплопитбел единственный кто устанавливает Терморегулятор с климат-контролем

Достоинства:

  1. Терморегулятор с климат-контролем встроен в обогреватель

Советы мастеров

Тому, кто решил изготовить газогенератор на дровах своими руками, полезно прислушаться к советам специалистов и тех домашних мастеров, кто уже прошел этот путь. Остановимся на некоторых моментах, которые следует учесть при изготовлении газового генератора.

Выбор материала, из которого решено изготовить газовый генератор, должен быть продуманным. Элементы топочной камеры лучше всего изготовить из низкоуглеродистой стали. Это обусловлено жесткими температурными условиями работы этой части конструкции вкупе с воздействием выделяющегося конденсата.

Верхняя крышка генераторной колонки кроме запорного устройства должна быть укомплектована уплотнителем, обеспечивающим герметичность. Уплотнитель можно изготовить из асбестовой полосы или использовать шнур из того же материала. Выполнение этого условия воспрепятствует неконтролируемому проникновению воздуха внутрь генератора и утечке пиролизного газа.

Еще один совет касается необходимости установки обратного клапана, чтобы избежать выхода газа.

Колосники камеры сгорания должны быть изготовлены из чугуна. Поскольку эта часть конструкции нуждается в постоянной очистке, лучше сделать ее выдвижной.

Для подачи воздуха можно предусмотреть вентилятор.

Конструкция загрузочного люка должна быть такой, чтобы в случае переизбытка топлива и газа было удобно выбросить часть балласта.

Относительно применения газогенератора на дровах, многие мастера, испытавшие эти устройства в работе, подчеркивают, что использование их на автомобильном транспорте сегодня вряд ли может иметь перспективы. В этом качестве они чересчур громоздки и неэффективны. Гораздо более интересным является использование таких генераторов для питания стационарных двигателей внутреннего сгорания электрических генераторных агрегатов. В этом варианте можно получить источник дешевой электрической энергии, вырабатываемой из древесных отходов.

В заключение хочется добавить, что сама по себе идея получения газообразного топлива из древесины не нова. Еще в годы Великой Отечественной войны, в условиях дефицита жидкого углеводородного топлива, дровяными газогенераторами комплектовались небольшие грузовики – полуторки.

Сам процесс пиролиза применяется сегодня в распространенных моделях котлов длительного горения, производимых очень известными фирмами. Использование пиролиза в отопительных системах позволяет получить максимальное количество теплоты от сгорания топлива, при этом редко осуществляя его загрузку.

Для тех, кто хочет больше узнать о возможностях генераторов, использующих процесс пиролиза, увидеть, как изготавливают газогенераторы на дровах своими руками, видео ролики, выложенные в сети, окажут в этом помощь.

Устройство и схемы

Растопка газогенераторного котла происходит по тому же принципу, что и растопка обыкновенной печи на дровах – укладывается топливо, затем разжигается. Заслонку нужно закрывать до половины, чтоб кислород не проникал внутрь и не ускорял реакции, проходящие внутри.

Само строение очень доступное и простое. Котел содержит 2 камеры – первая для сжигания топлива, вторая для сжигания впоследствии сформированного газа. При повышении температуры, горячий воздух начинает циркулировать, захватывая холодный, и поднимается вверх. Благодаря такой системе, можно быстро нагреть помещение и оно долго будет оставаться теплым.

Поделитесь в социальных сетях:FacebookXВКонтактеredditWhatsApp
Напишите комментарий
