Как правильно сделать заземление газового котла

Как заземлить газовый агрегат?

Как правильно сделать заземление газового котла? Сперва следует учесть ряд важных нюансов:

  1. Для заземляющей металлоконструкции, устанавливаемой в грунт, подойдут: уголок, швеллер, профильная труба.
  2. Металлическая поверхность должна быть защищена от коррозии: оцинковкой, медным покрытием или антикоррозийной пастой.
  3. Площадь поперечного сечения провода, соединяющего нулевую фазу щитка с контуром заземления для газового котла, зависит от типа металла. Для меди оптимальным считается 1 см², для стали – 7,5 см², для алюминия – 16 см².
  4. Сопротивление заземлителя для песчаных грунтов не должно быть больше 50 Ом, для глинозема – до 10 Ом.
  5. Электроды должны изготавливаться из материала, который соответствует сопротивлению контура. Лучший вариант – двухдюймовые трубы или уголки длиной от 2 м и площадью поперечного сечения от 6 см².
  6. Шина должна выполняться только из стальной или медной полосы.

Соблюдение перечисленных условий избавит Вас от претензий со стороны проверяющих органов.

Простой расчет параметров контура

Проще всего произвести заземление газового котла опытным путем без применения сложных формул и расчетов. В этом случае работу выполняют по следующему алгоритму:

  • за основу берут контур из трех стержней длиной по 3 м в форме равнобедренного треугольника;
  • соединяют проводники;
  • берут омметр, который замеряет сопротивление, и измеряют показания контура – оптимальным является значение 4 Ом;
  • если результат существенно выше оптимального, то к контуру добавляют еще один элемент и снова измеряют сопротивление; продолжают добавлять до тех пор, пока значение не приблизится к идеальному или хотя бы максимально допустимому в 10 Ом.

При желании можно определить количество электродов с помощью формул, которые имеются в специализированной литературе. Но для оптимальной работы газового агрегата достаточно самого простого расчета параметров.

Монтаж заземления

Установка системы для заземления газового котла должна производиться не ближе 1 м и не далее 5 м от дома. Это место нельзя в дальнейшем использовать для пристроек, возделывания земли или других целей. Лучше обгородить участок бордюром и украсить его композицией из камня.

На выделенном участке сначала рисуют схему контура. В большинстве случаев она имеет форму равнобедренного треугольника, но при недостатке свободного места, может иметь вид квадрата, линии или многоугольника. Форма зависит от количества электродов и положения дома.

Для монтажа понадобятся следующие инструменты:

  • сварочный аппарат;
  • болгарка для нарезки и корректировки труб;
  • дрель или перфоратор;
  • лопата, кувалда или ямобур.

Теперь пошагово рассмотрим, как правильно выполнить монтаж и подключение контура:

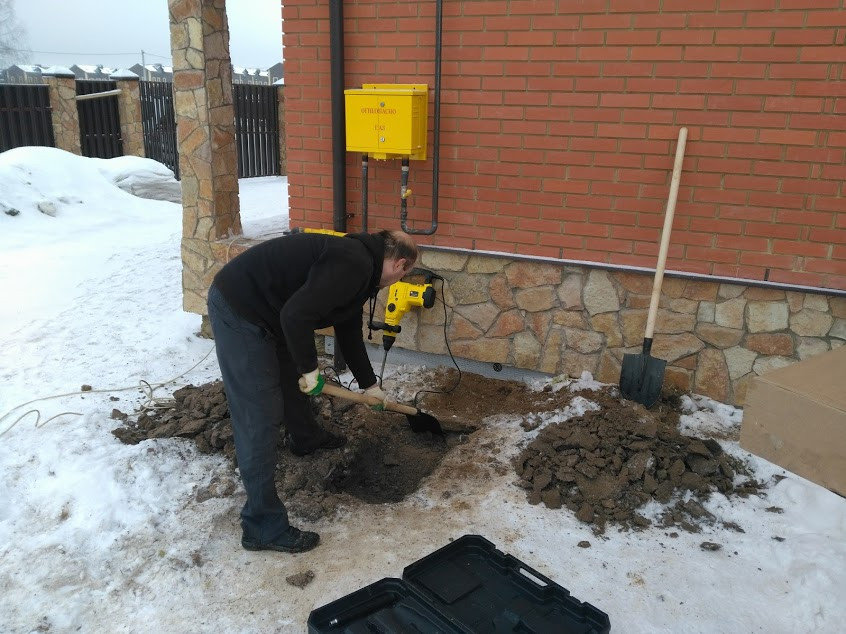

  1. По линиям расчерченного макета выкапывают траншеи шириной 35-40 см, глубиной – 50-70 см. От самой ближней к дому вершины треугольника делают траншею до фундамента.
  2. При помощи кувалды или ямобура в вершинах треугольника забивают электроды – металлические стержни из труб и уголков длиной около 3 м. Вбить их необходимо так, чтобы они высовывались из земли на 15-20 см.
  3. Затем электроды соединяют между собой. Для этого по дну траншеи укладывают стальные полосы сечением 4,8-5 см². Соединяют конструкцию путем точечной сварки.
  4. Теперь к ближайшему к дому электроду приваривают металлическую полосу, которая выводится по траншее на место, где будет входить заземление в само здание. От земли эта полоса должна отходить не менее, чем на 50 см.
  5. Далее заводят систему в дом: делают отверстие перфоратором в стене, через него вводят медный провод, который фиксируется одной стороной к клемме на заземлительной шине, а другой – к металлической пластине на цоколе.
  6. Теперь газовый котел подключают к щитку через автомат с помощью трехжильного провода. Также рекомендовано подключить стабилизатор напряжения.

Перед тем как закопать конструкцию нужно проверить сопротивление расхождения тока по контуру. Если результат меньше допустимого показателя в 10 Ом, то можно закапывать. Если сопротивление больше контрольного значения, следует добавить еще электроды, пока показатель не достигнет нормы.

Распространенные причины, почему шумит газовый котел

Все о возможных неисправностях газового котла и способах их устранения здесь

Существует еще один верный метод проверки полученного заземления на работоспособность. Для этого потребуется лампочка в 100 Вт, вставленная в патрон с переноской. Один ее конец подключают к фазе 220 В, а другой соединяют с металлической полосой одной из сторон системы. Если лапа горит, как будто вставлена в розетку, то заземление работает. Если свет тусклый или мигающий – следует проверить стыки системы. Если лампочка не горит – нужно проверить всю конструкцию.

Разновидности котлов

В домах, не имеющих доступа к централизованной отопительной системе, приходится использовать альтернативные варианты обогрева. В силу технических и эксплуатационных характеристик котлы являются одними из самых востребованных теплогенераторов. Эти нагревательные устройства принято классифицировать по нескольким признакам.

Бывают напольными и настенными. Первые характеризуются большой мощностью, подходят для обогрева помещений, площадь которых достигает 200 м². Могут функционировать в комплекте с бойлерами для воды. Вторые имеют компактные размеры, комплектуются различными приборами, обеспечивающими безопасную эксплуатацию (блокировочным термостатом, датчиками тяги и наличия пламени, механизмом автоотключения и так далее).

В данном видео рассмотрим газовый котёл для отопления частного дома:

Читать подробнее: какой водонагреватель лучше выбрать − проточный или накопительный.

Выделяют электронный и ручной способ розжига. Первый позволяет котлу включаться и выключаться автоматически в соответствии с установленной программой. Благодаря отсутствию запальника с постоянно горящим пламенем, газ в нём расходуется более экономно. Ручной механизм работает от нажатия кнопки на корпусе.

Дым и сажа выводятся из оборудования за счёт естественной и принудительной тяги. Естественная тяга требует постоянной циркуляции воздушных потоков, может применяться только в небольших помещениях. Принудительный способ выведения подразумевает наличие закрытой камеры сгорания и дымохода специального типа.

Это интересно: дымоход с трубой своими руками.

Ещё одним важным аспектом является энергоэффективность газового оборудования. Она зависит от того, какая теплота сгорания используется при работе. Традиционные модели котлов задействуют низший показатель, поэтому при их монтаже требуется исключить оседание водяного пара на стенках топки, дымохода и теплообменника. Конвекционные приборы используют высший показатель теплоты сгорания газа, нагревают воздух за счёт паров воды, образующихся в результате горения топлива.

Подключение контура заземления


Медный заземляющий проводник уходит на шину РЕ – главную заземляющую шину Заземляющая петля подключается медным многожильным проводом большого сечения. Лучше всего использовать специальный провод с желто-зеленой изоляцией, который продается именно для заземления и имеет соответствующую цветовую маркировку. Сечение провода заземления должно быть больше всех остальных проводов (фазного и нулевого), которые использовались для подключения котла. Это необходимо для минимального сопротивления в случае срабатывания.

Под подключение контура заземления на котле специально предусмотрена мощная резьбовая клемма с соответствующим символом. Подключение необходимо именно к этой точке, а не к другим, даже если они находятся на общем корпусе.

Виды засоров

Как сделать заземление для газового котла Все об электричестве

Вы здесь: С целью ввода в рабочее состояние и безопасного использования газового котла в квартире или в частном доме, его необходимо заземлить, руководствуясь определенными бумагами, в которых указаны нормы и правила.

Как только заземление будет выполнено, нужно составить документы о приемке. В них попадает информация о различных показателях, которые имеет заземляющая схема.

В этой статье мы расскажем читателям сайта Сам Электрик, как сделать заземление газового котла в частном доме своими руками.

Для чего это нужно?

Вне зависимости от принципа работы газового котла, во время эксплуатации на корпусе образуется поверхностное напряжение. Заземление позволит избежать следующих проблем при контакте с таким оборудованием:

  • Износ электроники — котлы, установленные в частном доме или квартире, а также оборудованные компьютерным управлением, под воздействием вредоносного течения поверхностных токов могут выйти из строя. То же может произойти от статического электричества. В связи с этим от газового оборудования, для которого не оборудован заземляющий контур, не стоит ожидать длительной бесперебойной работы, а исправление ситуации путем замены процессора обойдется крайне дорого.
  • Взрывоопасность — электричество статической природы очень часто становится причиной последующего взрыва устройств, функционирующего на газу под давлением. Если сделать заземление, станет исключенной возможность возникновения дуги.

Схема отопления частного дома с газовым котлом: схема установки и обвязки газового котла

Удобный частный дом должен иметь комфортное отопление. Ещё во время проектирования надо закладывать, продумывать схему отопительных систем. В качестве отопления чаще выбирают газовое отопление. Так как эта отопительная система надёжно, эффективно обогревает всё помещение.

Какая схема отопления с газовым котлом лучше подойдёт для коттеджа или частного дома

Когда планируется обустройство всей системы без помощи профессионалов, то нужно сделать расчёт схемы отопления.

Существует два вида циркуляции газового отопления:

  • принудительная циркуляция производится, благодаря насосам;
  • естественная производит движение, благодаря разнице в плотностях горячей и холодной воды.

ВАЖНО. Естественная работает лучше при установке техники ниже по уровню относительно радиаторов. Для стабильного движения теплоносителя нужно сделать естественный уклон трубопроводов

Для стабильного движения теплоносителя нужно сделать естественный уклон трубопроводов.

У искусственной возможна установка насоса. Установка проста, но насос при искусственной циркуляции имеет недостатки: неравномерное прогревания, зависимость от электроэнергии и возможное появление воздушных пробок.

Разводка отопления бывает:

  1. Однотрубная. Подойдёт для не слишком большой площади с маленьким количеством комнат, при использовании данной разводки температура в трубах разнится.
  2. Двухтрубная. Сложна в реализации, подходит для регулировки температуры в разных комнатах.

ВНИМАНИЕ. При эксплуатации однотрубной разводки выявляется большой минус: нижняя часть радиатора плохо нагревается. Радиаторы будут прогреваться по-разному на разных этажах в доме

Данную проблему можно решить, установив к батареям перемычки, увеличить объём батарей. Также для достаточного движения теплоносителя рекомендуется устанавливать насосы

Радиаторы будут прогреваться по-разному на разных этажах в доме. Данную проблему можно решить, установив к батареям перемычки, увеличить объём батарей. Также для достаточного движения теплоносителя рекомендуется устанавливать насосы.

Преимуществом является лёгкая установка разводки, которую можно сделать самостоятельно. Во время установки затрачивается небольшое количество материалов, что также является плюсом.

Двухтрубная разводка обогревает трубы равномерно. Однако, требует большое количество материала на установку, прокладывание труб. Плюсом двухтрубной разводки является возможность регулировать трубы запорными вентилями.

СПРАВКА. Также существует ленинградская разводка. К ней присоединяется труба, которая параллельно циркулирует жидкость. Эта система подойдёт для обустройства коттеджа или частного дома.

Правильный выбор заземлителя

Самый простой способ заземлить газовый котел заключается в том, чтобы подсоединить клемму заземления на корпусе отопительной системы к металлической трубе, ведущей в грунт, например, к водопроводу или канализации. В результате, если открыть кран с горячей водой и прикоснуться к струе, то можно получить ощутимый удар током. Такой способ не просто не эффективный, он еще и небезопасен для жильцов.

Самый плохой вариант «земли»

Второй вариант, более распространенный, предполагает подключение заземления двухконтурного газового котла к общей «земле» в частном доме. Получается, что на одной заземляющей шине находятся все электроприборы, начиная от стиральной машины и электрочайника до компьютера и телевизора. В таком случае сильный заброс напряжения только в момент включения холодильника или нагревателя стиралки может запросто вывести из строя электронику газового котла.

Поэтому общие требования к обустройству заземления можно сформулировать в двух пунктах:

  • Корпус котла должен быть подключен к отдельному контуру заземления, сваренному по правилам ПУЭ и установленному в грунт в непосредственной близости к зданию;
  • Сопротивление контура заземления должно соответствовать нормам и не должно меняться, увеличиваться в зависимости от погодных условий и поры года.

Кроме того, желательно оборудовать контур в скрытом варианте, таким образом, чтобы его невозможно было извлечь из земли. Металлические детали зачастую становятся легкой добычей искателей металлолома, поэтому для жильцов квартир и дачных домиков наиболее оптимальным вариантом будет оборудование своими руками контура заземления для газового котла где-нибудь в подвальном помещении.

Основная часть

В графах основной части прописываются:

  • вид (суглинок, глина, торф) и характер грунта (сухой или влажный);
  • для какой электроустановки применяется заземляющее устройство (здесь указывается информация о мощности – до 1000В или выше 100В, можно прописать модель газового котла);
  • режим нейтрали;
  • удельное сопротивление, которое дает грунт (единицы измерения – Ом на метр);
  • расчетный ток замыкания на землю;
  • результаты измерений.

Последний пункт оформляется в виде таблицы. В нем указываются все измеряемые заземлители с указанием:

  • их функционала;
  • места измерения;
  • расстояния до вспомогательных зондов;
  • измеренного конкретно в этих условиях уровня сопротивления заземителей.

Внимание! Если заземление располагается на почве с повышенной коррозийной агрессивностью, то проводить испытания придется чаще. Интересно, что модели оборудования, которое имеет мощность выше 1000 В, требуют от специалиста пятую группу квалификации в испытаниях. Тогда как при мощности до 1000 В достаточно четвертой

Тогда как при мощности до 1000 В достаточно четвертой

Интересно, что модели оборудования, которое имеет мощность выше 1000 В, требуют от специалиста пятую группу квалификации в испытаниях. Тогда как при мощности до 1000 В достаточно четвертой.

Как правильно выполнить заземление котла на газе

В ПУЭ оговаривается необходимость заземления, но не оговаривается, что требуется приобретать уже готовый комплект для заземления (хотя это рекомендуется представителями газовой службы). Контур вполне можно сделать своими руками.

Чтобы самостоятельно и правильно выполнить работы, учитывают следующие нюансы:

  1. Возможный тип системы заземления.
  2. Параметры сопротивления.
  3. Рекомендуемые материалы для изготовления заземляющего контура.
  4. Стоимость работ.

Контур заземления для подсоединения газового котла, должен строго соответствовать указанным в ПУЭ нормам и параметрам. Если проверка показывает отклонение от норм, указанных в документации, представитель Газовой службы вправе отказать в воде оборудования в эксплуатацию.

Способы заземления котлов

Существует несколько способов монтажа заземляющего контура:

  • По типу устройства – существует необходимость отдельного заземления газового котла. Бытовая техника: стиральные машинки, холодильники, чайники и т.п., имеют отличия по параметрам и техническим характеристикам от отопительного оборудования.ПУЭ предъявляют более высокие требования к подключению газового котла. Поэтому, если планируется установка заземления посредством розетки, ее необходимо подключать не к щитовой, а непосредственно к контуру.
  • По особенностям изготовления – подключение выполняется готовым комплектом, специально изготовленным для подключения к газовому котлу, либо с помощью подручных материалов.

В ПУЭ, касающихся заземления, описаны нормы, запрещающие использовать водопроводную, канализационную или газовую трубу, как заземление при подключении котла.

Какое сопротивление контура заземления должно быть

Необходимое сопротивление для заземления при подключении газового котла, зависит не только от характеристик отопительного оборудования, но и от грунта. В ПУЭ 1.7.103 указаны следующие нормы:

  • Глинистый грунт – допустимое сопротивление не должно превышать 10 Ом. Норма действительна для однофазного тока и линейного напряжения (380 В).
  • Песчаный грунт – максимальное сопротивление заземляющего устройства должно быть не более 50 Ом.

Представители газового хозяйства, зачастую опираются на пункт ПУЭ 1.7.59, согласно которому, минимальные требования выше, чем в 1.7.103. В обычном грунте, сопротивление не должно быть выше 10 Ом.

Какие материалы необходимы для заземления

Требования к заземлению при подключении газового котла, также затрагивают типы материалов, используемых при проведении монтажных работ. Существуют следующие рекомендации:

  • Провод заземления от щитка к контуру, уложенному в грунт, должен быть сечением: медный – не менее 10 мм², алюминиевый – 16 мм², стальной – 75 мм².
  • В качестве вертикальных штырей, забиваемых в грунт, используют стальные трубы или уголки, соединенные шиной между собой с применением точечной сварки. В готовые комплекты, входят оцинкованные или омедненные электроды.
  • Автоматика и УЗО – котел подключается к щитку с установленной электроарматурой. ПУЭ запрещает устанавливать УЗО с газовым котлом без заземления. Но допускается дублирование системы безопасности, когда заземляющий контур, одновременно устанавливается вместе с устройством защитного отключения.

Стоимость организации заземления котла

Чтобы подсчитать, во сколько обойдется подключение котла, потребуется выполнить расчет контура заземления. На себестоимость влияет несколько факторов:

  1. Тип грунта.
  2. Выбранный материал электродов и толщина провода.
  3. Тип используемого заземления.

Еще один фактор, который, зачастую не учитывается – это то, какая организация будет осуществлять аудит и выдаст протокол проверки сопротивлений заземлителей и заземляющих устройств.

В модульной газовой котельной, предусмотрена специальная металлическая лента или шина, на которую выведена «земля» со всех металлических конструкций и электроузлов. Для подключения, требуется установить металлические электроды в грунт и соединить проводом контур и выходящую клемму.

Источники

  • https://assistentus.ru/forma/akt-na-zazemlenie-gazovogo-kotla/
  • http://fb.ru/article/277408/dlya-chego-nujno-zazemlenie-gazovogo-kotla
  • http://elone.ru/customer/docs/protocoly
  • http://sovet-ingenera.com/elektrika/zemlya/kak-sdelat-zazemlenie-dlya-gazovogo-kotla.html
  • http://avtonomnoeteplo.ru/otopitelnye_kotly/379-kak-sdelat-zazemlenie-dlya-gazovogo-kotla.html

Ответы знатоков

Алексей Шульгин:

Если хотим жить спокойно то нет!! ! Этим вопросом надо заниматся серьёзна пишите на почту попробую помочь

ОЛЕГ Ч:

да

Сергей Красильников:

Если вокруг живут враги то можно, пусть их дергает током! А еще не дай Бог утечка газа да искра! Гремучая смесь!

Евгений:

Заземлению подлежат все части, которые могут оказаться под напряжением, в том числе и газовые трубы. Но в качестве заземлителя их использовать нельзя!!!

аНАХорет:

Многие вещи можно делать в этой жизни. Но только один раз!

Фокин Александр:

Ответ на вопрос: НЕЛЬЗЯ.Как решить проблему: 1. Сделать нормальное заземление, с прокладкой кабеля до металличеких прутьев вбитых в землю. Зазаемляться даже на водопровод нельзя — усиливает коррозию.2. В любом случае, даже если невозможно заземлиться и нужно предотвратить поражение человека током, ставьте в линию питания печки УЗО — устройство защитного отключени (есть даже розетки со встроенным УЗО ) или лучше в вашем случае дифавтомат, т. к. печку всегда будет отключать УЗО, если как Вы говорите от нее «бьет» — она требует ремонта.

Борис:

А что они тебе сделали .? давно квартиры не востанавливал? Искра проскочет жахнет по серьёзнщму. Заземление подводят с 1 щиток на леснице 2 ковырни стену -там есть арматура \ чем не земля? 3 если не высокий этаж по наружней стене дома в подвал. . А вобще где подключена квартира на этаже есть трубы там и подключай -самое правильное

Павел Палейчук:

дома 30 лет висит на трубе, пока живой)

Максим Пролыгин:

В качестве зазамления никакие трубы использовать нельзя, если конечно не хотите убить соседа. Заземление- это не труба в земле ( тем более что трубы все лежат в бетонных коробах и изолированы) , а целая система штырей и полос, связанных между собой, имеющих определённое, постоянно контролируемое сопротивление.

asdasd asdasd:

«Достаточно металлический лист вкопать в землю, приварить к нему клемму и провести провод в дом. Можно вбить трубы метровой длины, четыре штуки в землю, соединить их между собой сваркой, или другим надежным способом и к ним подсоединить провод» — Проводка в Вашем доме

Игорь:

нивкоем случае, и на батарею заземление делать нельзя.

Uad93:

Вот у меня в доме кто то сделал заземление на газовую трубу. Теперь меня бьет током когда я трогаю газовую плиту и батарею одновременно

Юрий Куликов:

и замерить сопротивление… оно должно быть очень маленьким…

Николай Иванов:

Если нормально сделать, нормально будет. Норма ниже 4 Ом. Но и 30 Ом пойдет.

Серж Хазов:

Котел дровяной, газовый, электрический?))))

Fear:

труба должна быть длинной и доходить до сырой части земли желательно еще и солью обсыпать и пролить водой

ded pihto:

сильно зависит от грунтаи .к трубе надо приварить ..прикручивать нельзя.. провод сталь не меньше 4мм диаметром . вдвое. или стальную полосупровод или полосу прикрутить к котлукотел должен быть занулен.

Александр Ульянкин:

«как заземлить по простому » ?..провод в горшок с цветами .

Sargis:

провод под болт, а не намотать просто-так

Евгений Попов:

Думаю, про норму ниже 4 ом — свист. Это норма для заземлителя подстанций. Для повторного заземления на вводе в частный дом норма — 30 Ом. Котел к этому заземлителю присоедините. Это если мы про защитное заземление говорим. Есть еще функциональное и еще какое-то. В частном доме не используют.Проще всего купить комплект заземления Zandz, Гроундтех или что-то подобное, сделать заземлитель и присоединить к шине PE в вводном щитке. Проводник заземления от котла туда же присоединить.Если из подручных материалов делать — и без понимания — заземлитель защищать не будет.

Иван Непомнящий:

Нашлось 113 млн результатов

Avotara:

Трубу хорошо не забьешь, надо штырь забивать мм 20..25 диаметром. Штырь 170 см забить так чтоб над землей см 30 было.А дальше как пожелаешь можешь болт к нему приванить а к болту провод, или приварить стальную проволоку мм 6 в диамитре, ею довести до стены дома и уже на стене сделать площадку с болтом для подключения провода. Второй метод предпочтительнее т. к. повредить стальную проволоку сложнее чем провод.

Вольный ветер:

Иван Непомнящий Четко и точно описал как делается контур заземления, в любом случае заземление — это защита от поражения током, и пренебрегать правилами её устройства все равно что подвергать себя и окружающих смертельной опасности….

Ярик Руденко:

Недавно засорился котел и очень туго вылазил пепел я не знал что делать думал уже розберать буду но потом шарился по интернету и наткнулся на этот сайт качественной очистки я ещё не видел есть же люди которые делают всё от души

Виды материала (профили)

Согласно требованиям ПУЭ, содержащим указания на то, каким должно быть сопротивление растекания тока в грунте, в большинстве случаев этот показатель устанавливается на уровне не более 4 Ом. Для получения этого значения обычно приходится приложить немало усилий, направленных на то, чтобы придерживаться заданных теми же требованиями технологий.

В первую очередь, это касается используемых при сборке заземляющего контура материалов, подбираемых, исходя из следующих условий:

  • При выборе штырей предпочтение должно отдаваться заготовкам из черного металла;
  • Наиболее часто применяется пруток типоразмером 16-20 мм или уголок с параметрами 50х50х5 мм и толщиной металла около 5 мм;
  • Применять в качестве элементов контура арматуру не допускается, поскольку она обладает каленой поверхностью, влияющей на нормальное стекание тока;
  • Для этих целей подходит именно чистый пруток, а не его арматурный заменитель.

Обратите внимание! Для районов с засушливым летом лучше всего подходят трубные толстостенные металлические заготовки, нижний конец которых сплющивается на конус, а затем в этой части трубы просверливаются несколько отверстий. Согласно положениям ПУЭ, перед их размещением в грунте сначала бурятся лунки нужной длины, поскольку забить их вручную достаточно проблематично

В случае особо засушливого лета и резком ухудшении параметров заземлителя в полые части труб заливается концентрированный соляной раствор, что позволяет получить такое сопротивление, какое должно быть в соответствии с требованиями ПУЭ. Длина трубных заготовок выбирается в пределах 2,5-3 метра, что вполне хватает для большинства российских регионов

Согласно положениям ПУЭ, перед их размещением в грунте сначала бурятся лунки нужной длины, поскольку забить их вручную достаточно проблематично. В случае особо засушливого лета и резком ухудшении параметров заземлителя в полые части труб заливается концентрированный соляной раствор, что позволяет получить такое сопротивление, какое должно быть в соответствии с требованиями ПУЭ. Длина трубных заготовок выбирается в пределах 2,5-3 метра, что вполне хватает для большинства российских регионов.

К этому виду профильных заготовок предъявляются особые требования, касающиеся порядка их размещения в почве и состоящие в следующем:

  • Во-первых, трубные элементы защитного контура должны размещаться на глубине, превышающей уровень промерзания грунта не менее чем на 80-100 см;
  • Во-вторых, в особо засушливых местностях примерно треть длины заземлителя должна достигать влажных слоёв почвы;
  • В-третьих, при выполнении второго условия следует ориентироваться на особенности расположения в данном регионе так называемых «грунтовых вод». В случае если они находятся на значительной глубине, по правилу, сформулированному в положениях ПУЭ, необходимо будет подготовить более длинные трубные отрезки.

С видом и профилем используемых при обустройстве заземлителя штыревых заготовок можно ознакомиться на размещённом ниже рисунке.

Допустимые профили штырей

На практике в большинстве регионов России обычно применяются стальной уголок и полоса из того же металла. Для того чтобы получить более точные параметры используемых элементов заземления, потребуются данные геологических обследований. При наличии этой информации можно будет привлечь к обсчёту параметров заземлителя специалистов.

Из чего делается металлосвязь

Соединяющие штыри элементы (металлосвязь) обычно изготавливается из следующих электротехнических материалов:

  • Типовая медная шина, имеющая сечение на менее 10 мм2;
  • Алюминиевая полоса с поперечным сечением порядка 16 мм2;
  • Стальная полоска 100 мм2 (типоразмер – 25х5 мм).

Классическая металлосвязь делается обычно в виде нарезанных по размеру стальных полос, крепящихся на сварку к уголкам или оголовкам прутка.

Важно! От качества сварочного сочленения зависит, сможет ли данное заземляющее устройство или контур пройти проверочные испытания на соответствие переходного сопротивления нормируемому значению (4 Ома)

При применении более дорогих алюминиевых (медных) полосок к ним на сварку крепится болт подходящего типоразмера, на котором впоследствии фиксируются подводящие шины

Главное, на что нужно обращать внимание при обустройстве любых соединений, – это надёжность получаемого в результате контакта

Для этого перед оформлением болтового сочленения необходимо тщательно зачистить обе соединяемые детали до появления блеска чистого металла. Дополнительно эти места желательно обработать шкуркой, а после закручивания болта хорошо его поджать, что обеспечит более надёжный контакт.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий

Adblock
detector
