Подключение двухконтурного газового котла к системе отопления: правила и монтажный инструктаж

Нормативные положения и проектная документация

Абсолютно все требования к установке газовых котлов находятся в свободном доступе в следующих строительных нормах и правилах:

  • СНиП 31-02-2001;
  • СНиП 2.04.08-87;
  • СНиП 41-01-2003;
  • СНиП 21-01-97;
  • СНиП 2.04.01-85.

Далее используются данные и цифры, взятые из соответствующих СНиПов.

1. Начинать нужно с подачи заявки на одобрение технических условий. Наличие этого документа дает право заявителю начинать монтаж и подключение отопительного оборудования к центральной газовой магистрали. Заявка оформляется в газовой службе, где рассматривается специалистами в течение тридцати календарных дней.

Чтобы ускорить получение вышеуказанного документа и избежать возможных заминок, в заявке нужно указать предполагаемый среднесуточный объем природного газа, который потребуется на обеспечение отопительных нужд. Эта цифра рассчитывается индивидуально по нормативам, приведенным в первом из перечисленных СНиПов.

  • Для бытового газового котла с контуром горячего водоснабжения и используемого в средней полосе России, расход топлива составляет 7-12 м3/сутки.
  • Газовая плита для приготовления пищи потребляет 0,5 м³/сутки.
  • Использование проточного газового нагревателя (газовой колонки) потребляет 0,5 м³/сутки.

По ряду причин после рассмотрения газовой службой заявки на получение разрешения на подключение может быть дан отказ. При этом, ответственный орган обязан выдать владельцу частного дома документ, в котором официально указаны все причины отказа. После их устранения заявка подается повторно.

2. Следующим шагом после получения технических условий является еще более длительный, но необходимый процесс – создание проекта. Основной частью этого документа является план-схема, на которой указано расположение котла, учетного оборудования, газовых трубопроводов, а также всех точек подключения.

Для составления проекта всегда привлекается соответствующий специалист. У него должно быть разрешение на выполнение этой работы. Своими силами разработать проект не получится. Во всяком случае, газовая служба не примет к рассмотрению документ, подготовленный неспециалистом.

После составления проекта его нужно передать на согласование. Этим занимается отделение газовой службы, контролирующее газоснабжение в конкретном населенном пункте или районе. Как правило, на согласование проекта уходит до 90 суток, и только после получения положительного ответа можно начинать работы по обустройству котельной и монтажу отопительного агрегата.

Вместе с проектом и заявкой на его рассмотрение нужно приложить следующие документы:

  • технический паспорт (есть в комплекте с оборудованием);
  • официальную инструкцию по эксплуатации (можно копию);
  • сертификаты;
  • документ, подтверждающий соответствие конкретного оборудования требованиям безопасности.

Также рекомендуется проконсультироваться со специалистом, составляющим проект. Он предоставит максимально актуальную информацию по этим вопросам, расскажет о возможных нововведениях, изменениях в законодательных нормах и часто встречающихся подводных камнях. Эти знания гарантированно сэкономят вам немало времени и нервов.

Согласование проекта, аналогично, как и получение ТУ, может закончиться отказом. При этом, владельцу на руки выдается предписание, в котором указаны ошибки, недочеты или несоответствия, которые необходимо устранить. После исправлений заявка подается и рассматривается повторно.

Основные виды

Газовые котлы классифицируются по различным признакам: назначению, производимой мощности, типу тяги и способу монтажа. Одноконтурные котлы устанавливаются исключительно для обогрева дома, двухконтурные позволяют не только прогреть помещения, но и обеспечить дом водой с возможностью ее подогрева.

Маломощные котлы регулируются по одноступенчатому принципу, агрегаты средней производительности – по двухступенчатому. В высокопроизводительных котлах обычно предусматривается модулированная регулировка мощности.

Котлы закрытого типа работают на вентиляционной тяге. Существуют также газовые котлы с естественной тягой – открытого типа, или атмосферные.

Установка газовых котлов в частном доме производится либо путем монтажа на стену, либо на пол. В первом случае используются медные теплообменники, а во втором – чугунные или стальные.

Оптимальным решением для применения в частном доме считается проточный двухконтурный котел с бойлером, работающий на автоматике. Он обеспечивает обогрев помещений в холодное время года и подогрев воды для приготовления пищи, мытья посуды, принятия душа.

Автоматическая система, включающая в себя двойной термостат и микропроцессор, значительно упрощает процесс регулировки оборудования, позволяет отслеживать температуру в помещениях и на улице, задавать программу для уменьшения подогрева до минимума, если в доме отсутствуют люди (например, в дневное время, когда все ушли на работу).

Установка котла с полностью автоматическим управлением поможет вам сэкономить от 30 % до 70 % топлива по сравнению с оборудованием на ручном или полуавтоматическом управлении.

В то же время при отсутствии электричества автоматическая домашняя котельная не сможет обеспечивать полноценный обогрев дома, поэтому при монтаже котла нужно предусмотреть и форс-мажорные ситуации.

При покупке газового котла обязательно проверьте наличие сертификата и комплектацию. Если необходимо, дополнительно приобретите крепежные элементы для монтажа агрегата на стену.

Что такое двухконтурное отопление?

Двухконтурное отопление (двухтрубное) – наиболее популярная разводка труб для обогрева дома. Двухконтурная система обогрева лучше, чем одноконтурная по причине рационального и эффективного распределения теплоносителя.

Две трубы, подсоединённые к радиатору, выполняют разные функции. По одной трубе течёт разогретая котлом до нужной температуры вода. По другой выводится остывший теплоноситель. Далее он попадает обратно в котёл для дальнейшего подогрева, но не перетекает в следующий радиатор. Вода в обеих трубах зачастую движется в одном направлении, хотя при определённой схеме установки она может двигаться во встречных направлениях.

Для двухконтурной системы отопления затрачивается большее количество труб, чем в одноконтурной, но она эффективней и гораздо практичней.

Благодаря двухтрубной системе можно поддерживать комфортную температуру в конкретной комнате, а не сразу во всём доме. Она и экономнее. Двухконтурную систему можно автоматизировать так, что она способна нагреть помещение до определённой температуры, самостоятельно отключиться, а потом, когда градус упадёт до определённой отметки, снова включиться. Это не единственные плюсы такого отопления.

Подготовка помещения

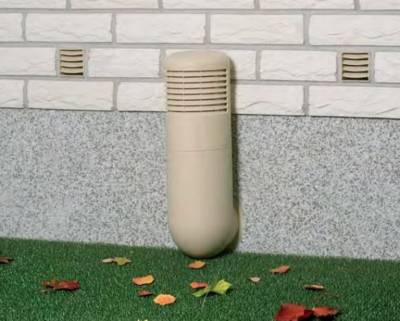

В случае установки и подключения котла с открытой камерой сгорания отдушина является строго обязательной.

Мы рассмотрели процесс подключения двухконтурного турбированного агрегата

Но нужно уделить внимание и помещениям, в которых устанавливается оборудование. Если мы заглянем в схему газового котла этого типа, мы обнаружим в нём закрытую систему сгорания

Техника забирает воздух для своего горения снаружи и в дополнительных отдушинах не нуждается (теоретически). На самом деле газовые службы могут предъявить претензии по поводу её отсутствия. Если котёл смонтирован на кухне, в качестве отдушины может выступить вытяжка.

Если производится установка и подключение напольного газового котла, то для этого аппарата желательно выделить отдельную котельную. Здесь в обязательном порядке делается отдушина, устанавливается газоанализатор, прорубается окно. А вот устанавливать здесь пожарную сигнализацию вовсе не обязательно. Без выполнения данных требования сдать отопление в эксплуатацию не получится.

Схемы обвязки

Обвязку газового котла отопления своими руками чаще всего выполняют по классическому методу. То есть сначала вода начинает движение по подающему трубопроводу вверх. Дальше теплоноситель попадает в стояки, где установлены специальные приборы, которые полностью не размыкают стояк.

Уровень тепла регулируется радиаторами, которые имеют в своём составе дроссель и перемычки. Обязательно на второй линии подводки нужно установить отсекающий вентиль, а в верхней части контура расширительного бака разместить воздухоотводчик. Обратно теплоноситель уже возвращается по нижнему уровню подводки.

Чтобы выполнить обвязку двухконтурного котла самому, необходимо подготовить некоторые приспособления, которые понадобятся в процессе работ:

  • термоголовка или клапан для распределения;
  • насос для внутренней циркуляции;
  • краны: сливные и шаровые;
  • расширительный бак;
  • балансировочный кран;
  • проходной фильтр;
  • крепёжные детали;
  • клапаны: обратный и воздушный.
  • тройник и уголки.

Обычно этот метод используют в несложных системах отопления небольших квартир и домов.

Особенность таких отопительных агрегатов заключается в том, что управление происходит автоматически. Для отдельных помещений можно выбирать индивидуальный температурный режим, датчики системы полностью контролируют этот процесс.

Однако и у такой схемы обвязки есть свои отрицательные стороны, а именно:

  • дороговизна комплектующих;
  • сложная схема обвязки, которая не под силу обычному человеку — непрофессионалу;
  • высокие цены на сервисное обслуживание;
  • постоянная балансировка деталей.

Если в вашем доме очень сложная система отопления, например, есть «тёплый пол» и радиаторы, то в движении теплоносителя возникает некая несогласованность. Поэтому в схему обвязки обязательно включается гидравлическая развязка. Она образует несколько контуров движения воды — общий и котловой.

Чтобы гидроизолировать контуры между собой, используют дополнительный теплообменник. Это необходимо, если Вы совмещаете системы закрытого и открытого типа. Такие установки раздельного типа должны иметь собственный циркуляционный насос, подпитывающие и сливные краны, систему безопасности.

Установка и крепление

Ваши действия зависят от того, какую модель вы приобрели, напольную или настенную. Для напольного котла требуется выделить отдельное помещение, желательно на подвальном этаже.

У котла крупные габариты, вес тоже большой, получится большая нагрузка на деревянное перекрытие. К тому же большинство напольных моделей – открытого типа. В жилых помещениях их ставить не рекомендуется из экологических соображений.

Плюс напольного агрегата – крепление ему не требуется. Основное требование: котел следует ставить на негорючее основание на некотором расстоянии от стен и воспламеняющихся объектов.

При подключении настенного газового котла к системе отопления тоже нужно соблюдать требования пожарной безопасности: участок стены, на который вы собираетесь вешать котел, следует закрыть металлическим листом, асбестовой тканью либо другим негорючим материалом.

  1. Разметить с помощью уровня места под крепления кронштейнов (и сами кронштейны, и метизы к ним должны входить в комплектацию котла).
  2. Закрепить кронштейны на высоте не меньше 0,8 метра.
  3. Навесить котел.
  4. Отметить местонахождение будущего дымохода. Если котел с открытой топкой, дымоход выводят сквозь потолок на крышу; если с закрытой – делают в стене рядом с агрегатом сквозное отверстие на улицу для коаксиальной трубы.
  5. Снять котел, устроить отверстие, вернуть агрегат на место.

Важный момент – правильно определить уклон дымохода. В противном случае образующийся в процессе работы конденсат будет стекать в котел, а это чревато отказом оборудования.

Если дымоход проходит сквозь перекрытие, рекомендуется установить конденсатоотводчик.

Как заполнить открытую систему?

В котлах с открытым типом происходит естественная циркуляция воды, давления нет. В верхней части конструкции устанавливают расширительный бачок, в него выходит излишек жидкости, которая образуется вследствие расширения из-за нагрева. В емкость спускают воздух из системы обогрева. Заливается ресурс, который распространяется по коммуникациям.

Очередность заполнения:

  1. необходимо снять с бачка крышку;
  2. влить носитель тепла через шланг, из ведра, нужно проверять уровень по специальному индикатору;
  3. спустить воздух, добавить теплоноситель до нужного уровня;
  4. включить оборудование.

В заполнении бачка котла открытого типа нет ничего сложного, но нужно действовать слаженно, осторожно. Приборы открытого типа

Приборы открытого типа

Преимущества и недостатки оборудования

Обе разновидности газовых котлов отличаются простотой в управлении, эффективностью и долговечностью. А еще они обладают привлекательным внешним видом.

Конструкция каждого вида газового котла разработана с целью удовлетворить потребности различных категорий пользователей, что наглядно демонстрируют их достоинства и недостатки. А также они дают возможность разобраться в отличиях одноконтурного газового котла от его двухконтурного аналога, помогая потенциальному покупателю сделать правильный выбор.

Плюсы и минусы одноконтурных агрегатов

Такие изделия способны обеспечить стабильный обогрев помещений любой площади, этажности, удаленности от теплообменника.

А, кроме того, одноконтурные котлы:

  • более надежны, чем их двухконтурные аналоги, конструкция которых более сложная, что и приводит к несколько большему количеству поломок;
  • проще в обслуживании, что также вызвано конструктивными особенностями;
  • дешевле.

Важным преимуществом является и то, что одноконтурные агрегаты могут стать базой для подключения другого оборудования. Что позволит расширить их функциональность и повысить комфортность проживания.

Всегда следует помнить о том, что при необходимости обеспечить в помещениях горячее водоснабжение вместе с одноконтурным котлом придется покупать накопительный бойлер. А это приведет к немалым дополнительным расходам. А еще комплект перечисленного оборудования займет немало места, что может быть критичным для небольших квартир

Подключение накопительных бойлеров позволит обеспечить помещения горячим водоснабжением. Причем вода в любой момент будет подаваться горячей, чего не всегда можно добиться от двухконтурных аналогов

У такой разновидности оборудования при отсутствии необходимости в горячем водоснабжении ярко выраженных недочетов нет. Но в противном случае сразу же сказывается отсутствие универсальности. Которая приводит к необходимости покупки дополнительного электронагревательного прибора.

В результате его совместная эксплуатация с одноконтурным котлом приводит к:

  • большим затратам на покупку, монтаж, обслуживание;
  • ограниченному объему воды для бытовых нужд – для совместного использования с одноконтурными агрегатами чаще всего покупаются бойлеры, поэтому может возникнуть вопрос о рациональном расходе воды, объем которой зависит от вместительности накопителя;
  • большей нагрузке на проводку.

Последний недостаток актуальный в случаях, если в доме или квартире старая проводка или параллельно используется мощное электротехническое оборудование. Так, может понадобиться модернизация электропроводки и подбор кабеля большего сечения.

Следует знать и о том, что комплект из одноконтурного котла и бойлера занимает ощутимо больше места, чем один двухконтурный котел. И при ограниченном пространстве это может быть существенным недостатком.

Достоинства и недостатки двухконтурных котлов

Агрегаты, которые относятся к указанному виду с некоторыми ограничениями, но все же способны обеспечивать горячей водой сразу две системы (отопления, горячего водоснабжения). А также они занимают меньше места, чем их аналоги с бойлерами. В результате двухконтурные котлы более удобные при использовании.

Обе разновидности газовых котлов отличаются простотой в управлении, эффективностью и долговечностью. А еще они обладают привлекательным внешним видом

Кроме того, конкурентная борьба производителей привела к тому, что разница в стоимости обоих разновидностей агрегатов постепенно нивелируется.

Поэтому сегодня можно найти двухконтурный котел цена которого превышает аналогичный показатель одноконтурного изделия незначительно. Что в ряде случаев также можно считать преимуществом.

Если говорить о минусах двухконтурных котлов, то самым важным считается невозможность моментально обеспечить горячей водой одинаковой температуры все точки водопотребления в доме или квартире.

Так, в их теплообменниках нагревается такое количество воды, которое нужно прямо сейчас. То есть запас не создается. В результате температура воды может отличаться от ожидаемой или меняться по ходу ее использования. Так случается при изменении давления, напора, к примеру, после открытия/закрытия второго крана.

При использовании двухконтурного котла нередко температура воды отличается в двух разных точках водозабора — горячая вода может доставляться к нужной точке с опозданием, причем существенным. Что неудобно и приводит к дополнительным расходам

Что касается установки, то монтаж двухконтурных котлов — это более сложная процедура, особенно на стадии проектирования. Так как придется соблюсти многочисленные рекомендации производителя

Установка котлов, работающих на жидком топливе

Для отопления домов могут применяться также котлы, функционирующие на жидком топливе – мазуте, солярке, отработанном масле.

Для монтажа такого оборудования рекомендуется пригласить специалистов, которые не только определят где и как установить резервуары для хранения топлива, сам источник отопления, но и обеспечат соблюдение всех требований пожарной безопасности во время проведения работ и дальнейшей эксплуатации системы теплоснабжения.

В качестве основных моментов монтажа можно отметить:

  • для размещения такого оборудования требуется отдельное помещение с хорошей вентиляцией;
  • резервуары для хранения материалов могут устанавливаться в той же комнате, где и котел, или на улице под навесом;
  • трубопровод подачи топлива должен быть оснащен очистным фильтром;
  • для равномерной подачи масла, мазута, солярки рекомендуется оборудовать систему насосом.

Рисунок 9 – Жидкотопливный насос для отопления дома

Устройство двухконтурных котлов с закрытой камерой сгорания

Конструкция двухконтурного агрегата с закрытой топкой имеет такие основные элементы:

  • газовая горелка;
  • циркуляционный насос;
  • трехходовый клапан;
  • расширительный бак;
  • теплообменник системы отопления;
  • пластинчатый контур ГВС;
  • коаксиальный дымоход.

Двухконтурные газовые котлы закрытого типа работают по следующему принципу:

  • через наружную трубу коаксиального дымохода воздух для процесса горения поступает к горелке, где сгорает вместе с газом;
  • тепло от горелки подогревает теплообменник и теплоноситель, находящийся в нем, а циркуляционный насос в свою очередь перегоняет жидкость по системе отопления;
  • горячая вода производится следующим образом: при открытии крана ГВС трехходовый клапан перекрывает систему отопления, благодаря чему нагретая в первом контуре вода начинает поступать во второй контур, нагревая его; при попадании холодной воды из трубопровода в теплообменник ГВС она нагревается и выходит из крана уже теплой;
  • продукты сгорания газа принудительно выходят через внутреннюю трубу коаксиального дымохода с помощью специального вентилятора.

После закрытия крана ГВС трехходовый клапан снова перенаправляет теплоноситель в систему отопления.

Обвязка двухконтурного газового агрегата включает следующие соединения:

  • 1 – подача теплоносителя для системы отопления;
  • 2 – выход подготовленной горячей воды из крана;
  • 3 – газ;
  • 4 – подача холодной воды из трубопровода;
  • 5 – выход (обратка) отопления;

Обратите внимание! Для продления срока службы вторичного теплообменника рекомендуется на подачу холодной воды поставить фильтрующую систему

Что представляет собой битермический теплообменник?

Двухконтурное газовое отопительное устройство вместо двух контуров может быть оснащено одним битермическим теплообменником. Находится он над горелкой и состоит из двух трубок, одна из которых помещена в другую – трубка ГВС расположена внутри трубки отопления. Движение потоков теплоносителя и горячей воды выполняются попутно. Такая конструкция позволяет обойтись без пластинчатого контура и повышает КПД агрегата.

Обратите внимание! Недостатком битермического теплообменника является образование накипи на стенках трубок, в результате чего он быстрее выходит из строя. Работа битермического контура выполняется следующим образом:. Работа битермического контура выполняется следующим образом:

Работа битермического контура выполняется следующим образом:

  • газовая горелка нагревает теплоноситель системы отопления, протекающий в наружной трубке, до заданного значения; при достижении необходимой температуры горелка выключается;
  • при открытии крана горячей воды циркуляция жидкости во внешней трубке прекращается, и теплоноситель начинает движение во внутреннем элементе, тем самым, нагревая воду, поступающую из трубы холодного водоснабжения; горелка при этом работает постоянно;
  • после закрытия крана горячей воды теплоноситель снова возвращается в контур системы отопления.

Как подключить газовый котел в частном доме по порядку?

Установить и правильно подключить прибор возможно собственными силами, но для этого требуется одобрение со стороны газовых служб. В ходе проведения работы потребуется вдумчивая деятельность и необходимость бумажной волокиты: согласовании ряда вопросов и получения документов.

Сначала составляется договор с поставщиком природного газа о его поставке в частное домовладение. Они же занимаются и проектом газификации здания и установки необходимого оборудования.

Перед монтажом сверяются все бумаги (сертификат, серийный номер изделия). Если всё в порядке, переходят к монтажу.

Место установки выбирается относительно типа прибора.

Напольный газовый котёл устанавливают на ровной поверхности из негорючих материалов. Используется, например, плитка или бетонная стяжка. А также иногда подкладывают лист оцинкованной стали с выступом с фронтальной стороны до 30 см. Доступ к конструкции должен быть неограничен с любой из сторон.

Важно! Необходимо чтобы котёл располагался в отдалении от электроприборов и источников огня, а также не вплотную к стене. Конструкция должна иметь равномерную нагрузку на все опоры

Конструкция должна иметь равномерную нагрузку на все опоры.

Настенный газовый котёл закрепляется с помощью кронштейнов (идут в комплекте). Высота установки — около 1 метра над полом. Сначала проводится крепление планок, далее на них монтируют агрегат.

Затем происходит подключение к дымоходу. Перед этим проверяется наличие тяги. Для препятствования утечки токсичных газов, соединения тщательно герметизируются.

Фото 3. Настенный газовый котел, установлен более чем на метр выше от пола, подключен к дымоходу.

25 см — предельная длина отрезка трубы, которая связывает котёл с дымоходом.

Следующий шаг — подключение к водопроводу. Первым делом необходимо установить фильтр для жёсткой очистки воды, что препятствует засорению теплообменника. С обеих сторон от него устанавливаются краны и/или вентили.

Для обеспечения оптимального давления в системе, врезку в водопровод осуществляют или до места, где труба разветвляется, или как можно ближе к её входу в здание. Обычно трубу для подачи воды присоединяют сверху агрегата, для возврата — снизу.

Все коммуникации, обязательно снабжаются запорным механизмом для возможности экстренно перекрыть подачу газа в случае опасности.

Материалы и инструменты

  • Разводные ключи и дюбеля;
  • строительный уровень для выбора места крепления кронштейнов, его длина не должна быть меньше 1 метра;
  • перфоратор с набором свёрл разного диаметра для проделывания отверстий в стене, предназначенных для их закрепления;
  • кронштейны — идут в комплекте, но лучше, чтобы было некоторое количество про запас;
  • ножницы, чтобы при возможной резке труб не повредить их защитный слой, отвечающий за герметичность;
  • калибратор для развальцевания труб;
  • вентили, краны — для крепления запорных механизмов;
  • листы оцинкованной стали и инструменты для их резки.

Поэтапное подсоединение отопительного контура

Есть несколько способов подсоединения контура к котлу, зависящих от модели и вспомогательного оборудования.

При подключении одноконтурного газового прибора к отопительной системе самый простой способ — использование отсекающих кранов и присоединение контура с их помощью непосредственно к котлу.

Циркуляция теплоносителя происходит в естественном режиме, и в системе устанавливается обычный расширительный бачок.

При подключении двухконтурных аппаратов работа усложняется, так как к котлу подводят двойной комплект труб. По одному течёт непосредственно теплоноситель, а по второму — циркулирует горячая вода. Подсоединение также устанавливается с помощью отсекающих кранов.

Если система закрытого типа, то должны быть установлены дополнительные приборы: циркуляционный насос, мембранный расширительный бачок и группа безопасности.

Подключение к системе отопления

Расположение узлов присоединения к системе отопления (с лицевой стороны):

  • слева — подача горячего теплоносителя в контур;
  • справа — магистраль обратки.

При подсоединении котла стоит тщательно проверить герметизацию и затягивание узлов, но не нужно чересчур усердствовать из-за риска повредить резьбу и столкновения с проблемой замены всех соединительных элементов.

Необходимо установить и фильтр грубой очистки на обратную магистраль, что продлит срок службы устройства за счёт остановки твёрдых частиц.
