Регулировка газового котла: советы по настройке оборудования для корректной работы

Особенности выбора

Поскольку в заводскую комплектацию котла регулятор не входит, при выборе отопительного устройства нужно обращать внимание на наличие гильзы для аксессуара поверх корпуса. Последняя монтируется внутрь водяной рубашки и может находиться в трех положениях — сбоку, спереди, сверху

Второе требование к котлу — возможность открытия дверцы зольника вверх. Без такой возможности регулятор не настроить.

Кроме того рекомендуется учитывать следующие параметры:

• мощности устройства должно быть достаточно для беспрепятственного поднятия дверцы зольника;
• желаемый диапазон поддерживаемых температур (обычно это 60-90° С);
• наружная резьба регулятора походит к внутренней резьбе гильзы;
• угол поворота рычага позволяет полностью открывать и закрывать дверцу.

Конструкция котлов обычно такова, что действие регулятора ограничено в пространстве, и на это нужно обращать внимание при выборе места установки отопительной системы. Однако встречаются отопительные устройства, у которых тот работает в любом положении

Настройка, регулировка мощности газового котла при работе на антифризе

Традиционные антифризы на основе этиленгликоля или пропиленгликоля по сравнению с водой имеют большую вязкость. В результате, движение теплоносителя через теплообменник котла замедляется. Кроме того, антифризы имеют более низкий показатель теплоемкости. Все это приводит к тому, что антифриз в теплообменнике котла, который рассчитан на воду, при максимальной мощности мгновенно нагревается до температуры кипения и вскипает. Кипение антифриза, в результате местного перегрева в теплообменнике, проявляется в виде сильного шума, рева с бульканием.

Газовый котел при работе на антифризе может работать только с пониженной мощностью, ниже той, что указана в инструкции котла для воды.

Для некоторого увеличения мощности котла, работающего на антифризе, рекомендуется антифриз разбавлять водой, а также увеличивать напор циркуляционного насоса.

Так, например, производитель антифриза «DIXIS TOP» для отопительных систем с настенными газовыми котлами рекомендует содержимое заводской упаковки разбавлять водой в соотношении 1:1 . В результате разбавления антифриза, температура начала кристаллизации повысится с -30  °C до минус 10 °C.

Если температура кристализации разбавленного антифриза не устраивает, то подбирают другой антифриз.

В любом случае, для исключения перегрева теплообменника, в  настройках сервисного меню и газового клапана необходимо ограничивать  мощность котла  в режиме отопления (в строках d.00 и d.52 сервисного меню), а также устанавливать максимальную температуру теплоносителя не выше +70 °C , (в строке d.71 сервисного меню). Рекомендуется также увеличить давление срабатывания клапана байпас на котле (как? — читайте ниже).

Производитель котлов в инструкции по эксплуатации обычно дает свои рекомендации по выбору антифриза. Так, для газовых котлов Protherm в инструкции написано: «Не рекомендуется использовать незамерзающие жидкости в системах отопления с установленным оборудованием Protherm. Применение незамерзающих жидкостей влечет за собой снижение эффективности теплообмена, более высокие температуры на поверхности на стенках теплообменника и быстрый его износ, увеличение коррозионного эффекта и вязкости, разъедание прокладок и фитингов, как в самом котле, так и в отопительной системы. Неисправность котла, связанная с использованием незамерзающих жидкостей, влечет за собой отказ по гарантии.»

Как настроить регулятор тяги и другие компоненты для твердотопливных котлов

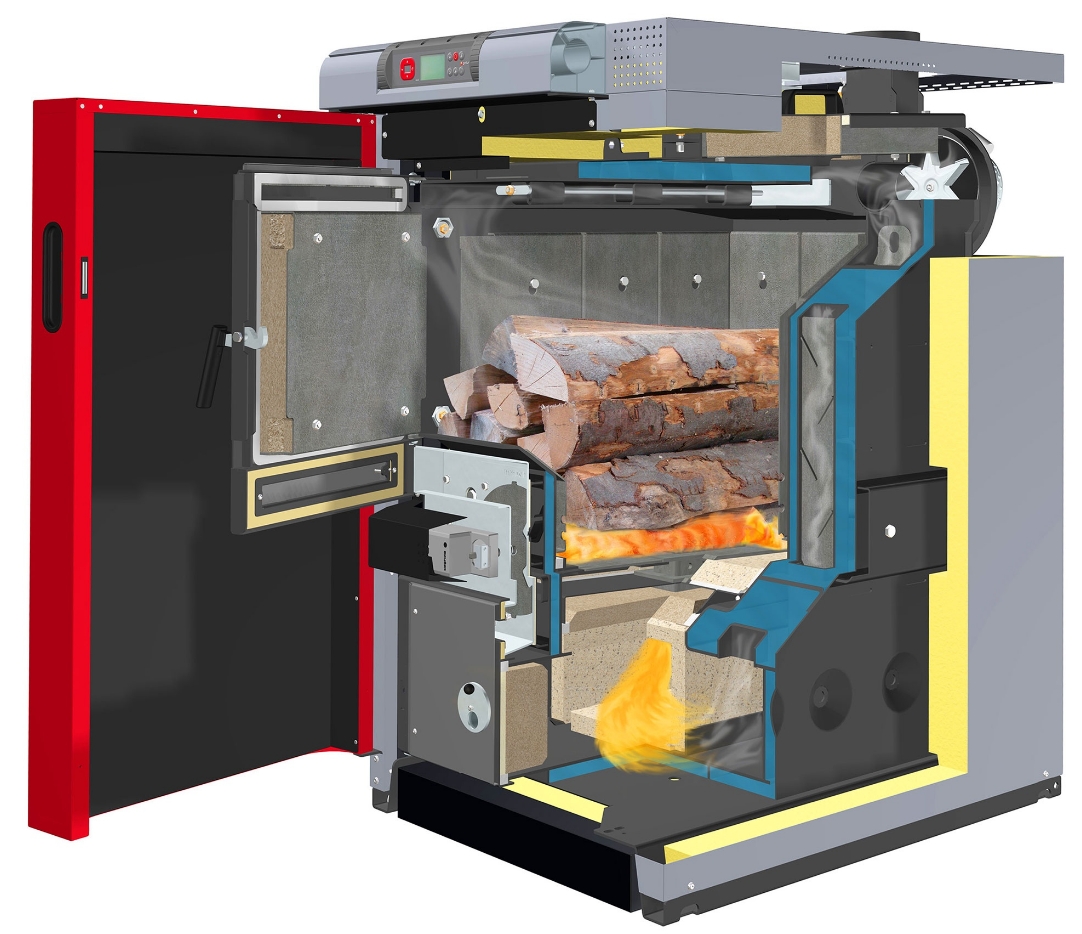

Твердотопливный котел в схематичном виде

Указанные способы помогают настроить температурные показатели и тягу аппарата. Они таковы:

1. Агрегат нагревается до +80°C.
2. С помощью установочной рукояти, на контроллере тяги ставится температура, отражающаяся на котловом термометре.
3. На воздушной заслонке натягивается цепочка. Заслонка должна принять такую позицию, чтобы котёл смог достичь нужной температуры. При таких условиях пустота между заслонкой и корпусом варьировалась в диапазоне 2–50 мм.
4. Проверяется контроллер тяги на иных температурных данных: в настройках задаётся параметр 90°C. Нужно выяснить, как контроллер будет поддерживать этот параметр. Когда на выход из котла параметр достигнет 95°C, контроллер должен закрыть заслонку зазора 2–5 мм. Если в котле устроен ограничительный винт, он будет мешать закрытию заслонки. С помощью него настройте зазор.
5. Действие для котла с двумя контурами. Откалибровав контроллер тяги, задайте нужные температурные параметры на выходе из аппарата, в пределах 85°C.

Развитие КПД такого котла

КПД этого котла в основном определяется видом топлива и его конструкционными спецификами.

Например, когда горит уголь, дрова или паллеты, образуется множество тепловой энергии. Огромное влияние на КПД оказывает и технологический способ сжигания топлива в соответствующем отсеке, и вид отопительной системы.

При сжигании антрацита, каменного угля и торфяных брикетов средний КПД: 70–80%. При сжигании паллет — до 85%. При горении гранул, отмечается высокая эффективность работы и невероятный объём тепловой энергии.

Если ваш котёл на твёрдом топливе со временем нуждается в развитии КПД, можно для понимания изучить инструкцию. Обычно производители указывают рядовые способы. Но со временем они работают крайне слабо. И сегодня большую славу завоевал такой метод увеличения КПД твердотопливных котлов: монтируется ещё один тепловой обменник. Он должен снимать тепловую энергию с летучей продукции горения.

Перед монтажом обязательно выясните температурные данные дыма на выходе. Для этого используйте мультиметр. Его позиция — в середине дымохода. Сведения о потенциальном объёме тепла, который можно получить, помогут рассчитать площадь дополнительного теплового обменника.

Дальнейший алгоритм операций таков:

1. В топочную камеру грузится определённое количество дров.
2. Определяйте, как долго будет прогорать именно это количество топлива.

Пример: загружено 14,2 кг дров. Продолжительность их горения — 3,5 часа. Параметр дыма на выходе — 460 С.

За час сгорело 4,05 кг дров. Это результат такого вычисления: 14,2: 3,5.

Чтобы рассчитать объём дыма, оперируйте общим значением — 1 кг дров приравнивается к 5,7 кг газов дыма. Дальше предыдущий результат 4,05 умножается на 5,7. Получается 23,08. Это масса летучей продукции горения. Отталкивайтесь от этого значения для других расчётом объёма тепловой энергии, которая пригодится для нагрева нового, присоединённого теплового обменника.

Зная параметр теплоёмкости летучих нагретых газов (это 1,1 кДж/кг), можно вычислять мощь теплового потока. Это нужно при снижении параметре дыма до 160 0С (с 460 0С).

Здесь работает следующая формула

Так выводится точный параметр дополнительной мощи. Её создают продукты горения. Получается так: q = 8124/3600 = 2,25 кВт. Это приличный показатель. Он может кардинально усилить эффективность вашего котла.

Обладая сведениями о том, сколько энергии тратится попусту, внедрение второго теплового обменника вполне разумно. Создаётся новая тепловая энергия. Растёт как КПД котла, так и всей отопительной системы.

Видео: подробнее про КПД для твердотопливного котла

Настройка, а также увеличение КПД для любого автономного устройства — это не всегда сложное, но очень ответственное мероприятие. Где не должно быть и намёка на сомнения. Поэтому при сложностях, возникающих в процессе доработки или даже ремонта желательно получить консультацию мастера по этому классу оборудования.

Устройство газовой горелки для котла

Существуют два вида горелок, отличающихся по устройству и способу подачи кислорода:

Атмосферная горелка набирает воздух из комнаты, который попадает в камеру сгорания. Топливо же подается в сопла, расположенные внутри элемента. В соплах происходит смешение воздуха и газа. А итоговая смесь выходит через выходные отверстия. В области пониженного давления все время нагнетается воздух, смешивающийся в дальнейшем с топливом. Запальная горелка всегда горит, чтобы поддерживать пламя в главном элементе.

Вентиляторная горелка состоит из нескольких частей (смеситель, редуктор, вентилятор, двигатель, реле давления, автоматизированный блок управления). Вентилятор нагнетает воздух, который затем поступает в камеру сгорания. Заслонка помогает установить необходимое соотношение топлива и воздуха.

Пламя горелки

Цвет пламени – это показатель того, правильно ли работает элемент. Если оно горит ровным голубым цветом, значит, все в порядке. Присутствие вкраплений других оттенков (особенно красного либо желтого) указывает на неэффективность оборудования и неправильную работу всего котла.

Иногда в итоговой смеси просто недостаточно кислорода. Кроме того, проблема может заключаться в пыли, попадающей в оборудование. На неисправности указывает и то, что горелка работает слишком шумно.

В каких случаях требуется регулировка пламени горелки

В большинстве случаев проблемы наблюдаются у атмосферных горелок. Ими может быть оборудован как напольный, так и настенный газовый котел. Причинами сбоев чаще всего становятся:

• Чрезмерная мощность элемента. Если для небольшого прибора средней эффективности покупается мощная горелка, проблем не избежать. Оборудованию не хватает воздуха, из-за чего пламя приобретает желтый цвет, а дымоход забивается сажей.
• Недостаточно хорошо очищен сам дымоход, что приводит к проблемам с тягой. Поскольку продукты горения выводятся не до конца, а воздуха не хватает, пламя становится желтым.
• Брак или неисправность самой горелки не позволяют отрегулировать сжигание газа.
• Перепады давления в газовой системе приводят к выбросу топлива в дымоход и его засорению.

Регулировка может потребоваться после ремонта газового котла и повторного запуска, при смене топлива, а также в случае, если в оборудовании присутствуют посторонние шумы. Если потребуется заменить газовый котел, то потребуется определенный порядок действий.

Настройка оборудования

Для корректной регулировки используется манометр для настройки газовых котлов. Устройства, оснащенные вентиляторной горелкой, автоматически настраиваются встроенным блоком. Приборы с атмосферной горелкой регулируются самостоятельно:

• поместите газоанализатор на котел;
• присоедините к патрубку, проводящему газ;
• убедитесь в полной герметичности;
• удалите корпус горелки;
• манометром для газового котла замерьте давление топлива на входе;
• подключитесь к электросети, проверьте фазы и перемычки;
• газоанализатор установите в дымоходе и включите;
• замерьте уровень давления на выходе, сверьтесь с нормативными показателями, указанными в техническом паспорте;
• откорректируйте поток воздуха заслонкой.

Шаги переделки со сменой горелки

Конструкция ряда котлов устроена так, что нет смысла в выворачивании отдельно форсунок. Для них производители выпускают модули, рассчитанные на сжиженный газ. Запросто поменять модуль горелки можно, например, в котле Навьен Делюкс (Navien Deluxe).

Вся работа заключается в замене коллектора с форсунками на точно такое же устройство, но с отверстиями иного размера. То, что оно будет заводского производства – несомненный плюс, гарантирующий герметичность газопроводных каналов. Сомневаться в его дальнейшей безопасной эксплуатации не придется.

Работы по переоборудованию и перенастройке в этом случае проводятся следующим образом:

• Отключаем агрегат от электропитания и перекрываем кран на трубе подачи газа.
• Снимаем лицевую панель с корпуса котла.
• Отсоединяем электроды, подключенные к системе розжига.
• Демонтируем трубу подачи газа, находящуюся в пределах котла, предварительно открутив 4 удерживающих ее винта.
• Снимаем крышку, установленную на закрытую камеру сгорания. Для этого откручиваем 11 винтов.
• Демонтируем датчик защиты от перегрева вместе с предназначенным для него кронштейном.
• Извлекаем коллектор вместе с закрепленными на нем форсунками. Чтобы снять его откручиваем два винта, находящихся справа и слева от устройства.
• Устанавливаем на подлежащий установке новый коллектор уплотняющее кольцо, герметизирующее вход газопроводной трубы. Монтируем новый коллектор на штатное место и фиксируем его винтами.
• Микропереключатель, по счету пятый снизу, переводим вправо. Так мы перенастраиваем прибор на работу от сжиженного газа.

После этих нехитрых манипуляций собираем котел, соблюдая обратную последовательность. Таким же образом производится переделка и перенастройка большинства напольных газовых котлов, особенно, если они конденсационного типа. Этот вариант котлов чаще всего даже рассчитан на возможность перевода.

Наглядно ознакомиться с процедурой замены коллектора с газовыми форсунками и настройкой котла поможет следующая фото-подборка:

Теперь остается только сменить коллектор и настроить газовый агрегат на работу от баллонов или газгольдера:

Однако следует знать, что обе вышеописанные методики переделки вообще реализуются не со всеми моделями агрегатов. Есть котлы, которые даже не стоит пытаться переводить на сжиженный газ, особенно давно выпущенные агрегаты.

В любом случае перед тем как запланировать переделку и перевод, нужно поинтересоваться у представителей компании, выполнившей первый запуск, можно ли реализовать подобный проект. Стоит также изучить паспорт газоперерабатывающего оборудования и рекомендации производителя. Обычно там оговаривается возможность.

Что говорит закон?

На сегодняшний день все собственники, заключившие договор на поставку газа, обязаны ежегодно проводить ТО газового оборудования. Потребитель должен предоставить в газовую службу документы, подтверждающие заключение договора на техническое обслуживание с соответствующей компанией.

Примечательно, что в Европе нет практики ТО котлов — это исключительно российская норма.

Кто может проводить ТО?

Проводить обслуживание могут как юрлица, так и ИП. Список одобренных организаций публикуется в реестре Государственной жилищной инспекции по вашему региону. Специалисты уполномоченных компаний и фирм проходят обучение на специальных комбинатах, в нашем случае — «УКК „Мособлгаз“».

Что будет, если не проводить обслуживание?

Все, что находится в квартире (доме) — ответственность потребителя. То есть найти организацию для проведения ТО, заключить с ней договор и отправить необходимые документы в «Мособлгаз» или «Мосгаз» обязан именно потребитель.

Если контролирующие органы не получат от нужные бумаги, то вас может ждать штраф, а в будущем — отключение подачи газа. Отрежут трубу и поставят на нее заглушку.

Что говорят производители?

Некоторые производители рекомендуют проводить ТО, другие об этом ничего не говорят.

Не снимут ли котел с гарантии, если в него полезет обслуживающая компания?

Если обслуживание проводят специалисты, с гарантии не снимут — по закону. Более того, некоторые производители могут увеличить ее длительность, если вы своевременно проводите ТО. Информация об этом содержится в гарантийном талоне, внимательно изучите его.

Хочу установить новый котел в доме — какой выбрать?

Если отбросить недовольство — оправдано ли ТО?

Если заказчик и исполнитель относятся к необходимости обслуживания не как к простой формальности, то в нем определенно есть смысл.

В первую очередь это диагностика возможных проблем. Вы можете перед отопительным сезоном оценить состояние котла и других узлов, чтобы в неожиданный момент не оказаться без тепла.

Со временем работа отопительной системы может ухудшиться:

• Котел часто включается и выключается.
• Все работает, но батареи холодные.
• Скачет давление в системе.
• Вытяжка не справляется.

Во время ТО провряют работу всех узлов котла и проводят плановые работы:

• Тестируют проводку.
• Чистят внутренние части, фильтр.
• Настраивают горелку.
• Проверяют насос.

Регулярное обслуживание помогает перестраховаться и выявить возможные проблемы заранее.

Если что-то случилось с котлом, то быстро заменить его в сезон отопления будет проблематично.

Если возникнут проблемы зимой, вам придется экстренно искать специалистов. Зима — «горячий» сезон для компаний, очереди на заказы длинные, а цены высокие. Работа отопления остановится — пока котел не починят или не заменят. Если провели ТО — вы спокойны на весь отопительный сезон.

Вопрос скорее в том, как вам комфортнее: перестраховаться и чувствовать себя спокойно или надеяться, что котел проработает максимально долго без вмешательства, а газовые службы о вас не вспомнят.

Когда проводят ТО и как долго это длится?

По закону, обслуживание газового котла проводится не реже одного раза в год. В договоре с исполнителем указывают перечень услуг, а после ТО — выдают акт. Процедура длится от 2 до 4 часов — все делается в течение одного рабочего дня. Работы могут проводиться в любое время года, но лучше делать это заранее, до начала отопительного сезона.

Во время ТО котел разбирается. Если он в работе, то желательно выключить его за несколько часов до приезда мастера — чтобы система успела остыть.

Энергобыт Сервис → Услуги:Техническое обслуживание котлов

Как сэкономить на ТО?

Лучше всего дождаться периода специальных предложений. С апреля по июнь у обслуживающих компаний самая низкая загруженность, поэтому цены в это время могут быть ниже.

Еще раз самое главное:

Элементы безопасности и комфортной эксплуатации

В группу автоматических приспособлений для котлов входит множество элементов, которые можно разбить на две большие группы: механизмы, обеспечивающие безопасность работы, и приборы, способствующие комфортной эксплуатации котла.

За безопасное функционирование несут ответственность следующие детали:

• термостат;
• датчики контроля тяги и пламени;
• предохранительный клапан.

Датчик контроля пламени состоит из термопары и элемтромагнитного газового клапана, перекрывающего или включающего подачу газа.

Регулятор температуры пламени (термостат) поддерживает необходимую температуру теплоносителя, а также осуществляет защиту от перегрева. Этот модуль включает или выключает котел, как только теплоноситель достигает критической отметки (максимальной или минимальной).

Модуль контроля тяги прекращает газоподачу на горелку, как только от повышенной температуры меняется расположение биметаллической пластинки (она выгибается при нагревании, перекрывая трубу, через которую ведется подача топлива).

С помощью предохранительного клапана проводится регулировка, распределение и перекрытие газового потока

В системе отопления предохранительный клапан – неразрывный компонент трубопроводной арматуры, имеющий важное значение в осуществлении контроля объема теплоносителя, задействованного в контуре. Отверстие в клапане, через которое осуществляется движение газообразного топлива, называется седло

Для выключения устройства его нужно перекрыть диском либо поршнем

Отверстие в клапане, через которое осуществляется движение газообразного топлива, называется седло. Для выключения устройства его нужно перекрыть диском либо поршнем.

В зависимости от числа рабочих положений газовые клапаны могут быть одно-, двух- и трехстадийными, а также моделирующими:

• Одностадийные устройства имеют только два рабочих положения: включен/выключен.
• Двухстадийный прибор снабжен одним входом и двумя выходами, при этом клапан открывается при повороте его в промежуточное положение, благодаря чему включения происходит более плавно.
• Трехстадийным приспособлением снабжаются котлы, у которых предусмотрено два уровня мощности.
• Модулируемые клапаны применяются для плавного изменения показателя мощности устройств.

Автоматика, используемая для удобства, включает в себя опции, которые обычно выполняются пользователями отопительных систем. К ним относятся авторозжиг горелки, самостоятельная диагностика, подбор оптимального режима работы и другие.

Инструкция по подготовке к запуску

Чтобы газовый, необходимо придерживаться несложной инструкции. Первый запуск производится, когда монтаж оборудования и обвязка завершены, правильность установки проверена. Все крепления, месторасположение котла должны быть выполнены в соответствии с правилами противопожарной безопасности. От котла до стены должно обязательно соблюдаться определенное расстояние. Какое именно, надо посмотреть в инструкции к котлу. Для некоторых моделей газовых котлов это условие выполнять необязательно. Надо убедиться, что рядом нет никаких легковоспламеняющихся предметов и материалов. Нельзя располагать котел около окон, так как работа его будет нарушена

Большое внимание надо уделить тому, чтобы корпус крепился ровно, не было никаких перекосов

После этого производится подключение оборудования к холодному водопроводу, при этом с патрубков убираются все заглушки, а на входе монтируется специальный фильтр с шаровым краном. Это позволяет предохранить систему от загрязнений, которые могут стать причиной поломки. Шаровые краны надо ставить на каждый патрубок, который используется для обвязки.

При решении задачи, как запустить котел, надо большое внимание уделять подводке газовых труб. В данном случае работу самостоятельно выполнять не рекомендуется, для этого приглашается сотрудник соответствующей службы, который выполняет такое подключение, пломбировку, при необходимости монтирует газовый счетчик

Что еще требуется подключить до запуска? Надо провести отдельную электролинию для котла. Оборудование снабжается электрическим кабелем с вилкой, при монтаже надо обеспечить наличие розетки рядом с котлом, лучше ее выделить отдельно от других. Далее выполняется подключение к дымоходной трубе, проверка ее тяги, работоспособности. Сама труба должна выходить на улицу, условия ее монтажа зависят от того, какого типа выбирается дымоход. Последняя часть подготовки к запуску заключается в том, что котел отключается от электричества, чтобы можно было наполнить его холодной водой. Далее проверяется отсутствие утечек, включение термостата на максимальное значение, чтобы автоматически зажегся переключатель режимов.

Критерии выбора газового котла

Котел с газовым баллоном будет обходиться достаточно дорого.

Если его нет, то возможность использования привозного баллонного газа существенно увеличит эксплуатационные расходы, и, возможно, что другой вид органического топлива обойдется намного дешевле. Расходы на баллонный газ практически не будут отличаться от расходов на обогрев помещения электрическим котлом.

Если с помощью газового котла планируют нагрев сантехнической воды, то необходимо учесть и этот момент: приобретать одноконтурный котел и отдельно бойлер косвенного нагрева или двухконтурный котел с нагревом воды непосредственно перед использованием.

В двухконтурном котле приоритет управления режимом работы газового котла передается горячему водоснабжению (ГВС), то есть после открытия любого из потребителей системы ГВС поступление тепла в основной контур, каким является отопительная система, прекращается.

Большое значение имеет выбор типа камеры сгорания. Они бывают открытыми и закрытыми. Настенные котлы, как правило, имеют камеры закрытого типа. Для них требуется дымоход специальной конструкции, так называемого коаксиального типа, или “труба в трубе”, и встроенный вентилятор принудительной тяги.

Камеры открытого типа работают на естественной тяге, и для них необходимо создавать вертикальный дымоход, высотой не менее 4 м, но не ниже конька дома. Помещения, где установлены котлы с естественной тягой, должны иметь высоту не менее 2,5 м и объем, V, рассчитываемый по формуле:

V=15+0,2Р, ,

где Р – мощность котла в кВт.
В таких помещениях в течение часа воздух должен иметь трехкратное обновление, для чего в окнах комнаты должны быть форточка, а под дверью должен быть зазор.

Следующая проблема может возникнуть с выбором настенного или напольного газового аппарата. Для помещений, площадь которых превышает 300 м 2 , одного настенного котла может оказаться недостаточно. Напольный котел для обогрева частного домовладения можно подобрать любой мощности.

Настройка работы отопительной системы

Наладить эффективную и стабильную работу отопительно системы можно после успешного запуска котла. Для наладки вам потребуется разобраться в регулирующих кранах. В большинстве случаев батареям, которые находятся наиболее удаленными от котла, не достает тепла. Это можно исправить, если подачу согретого теплоносителя распределить равномерно.

Для этого прикрутите краны для регулировки двух первых радиаторов. Кран первого радиатора нужно прикрутить на половину, а последующих немного меньше. Понаблюдайте за достигнутым эффектом. Для получения равномерного прогрева каждого радиатора вам может потребоваться несколько дней регулировки и настройки. Однако в целом система на этом этапе работает уже нормально и согревает помещение.

Устройства автоматической регулировки работы газовых котлов

Новейшие модели котлов оборудуются целой массой элементов для обеспечения работы отопительной системы в автоматическом режиме. Данные составляющие направлены, в первую очередь, на поддержание стабильной работы оборудования без участия пользователя.

Автоматика для котлов обеспечивает:

• безопасное функционирование отопительной системы;
• автоматическое включение-выключение оборудования;
• удобное управление функциями отопительного агрегата.

Арматура

Газовая арматура представляет собой функциональное приспособление для обеспечения работы бытовых систем отопления, которое отвечает на команды схемы управления котлом.

Активизация регуляторов газовой арматуры задействует процессы остановки-пуска оборудования котла, а также корректирует мощность системы.

Клапаны

Клапаны – элементы котлов со встроенными горелками. Основная задача этого вида автоматики на газовый котел заключается в открытии и остановке подачи газа на горелки.

Управление данными элементами отопительной системы может осуществляться механическими способом либо электронными приборами в зависимости от типа котла.

Реле максимального давления

Релейная автоматика направлена на защиту системы от возможного перегрева или выхода из строя при неконтролируемом росте давления на горелках. Отсутствие реле ведет к увеличению уровня факела и постепенному прогоранию внутренней камеры котла.

Такая автоматика для газовых котлов отопления основана на последовательном подключении к электрической цепи реле минимального давления. Срабатывание одной из систем релейной автоматики приводит к автоматическому отключению котла.

Реле минимального давления

В целях обеспечения безопасности при эксплуатации газовых отопительных систем широко применяется автоматика в виде реле минимального давления. Элемент автоматики выключает котел при падении давления в системе до уровня ниже того, который заранее устанавливается специалистами. Значение границ показателей давления можно изменять в настройках котла.

Конструкция такой автоматики безопасности для газовых котлов представляет собой мембрану, которая воздействует на целую группу контактов. При падении давления в системе мембрана перемещается специальной пружиной, после чего происходит переключение электроконтактов. Результатом становится разрыв электрической цепи, которая и управляет работой котла.

Как только показатели давления в системе восстанавливаются к прежнему значению, устройство возвращается в исходную позицию. Происходит переключение контактов в обратную сторону, и котел вновь возвращает способность к запуску.

Термостат

Термостат представляет собой сравнительно несложное электромеханическое приспособление.

Главное предназначение данного элемента автоматики газовой отопительной системы заключается в поддержке заданных параметров температуры теплоносителя.

Контролер

Автоматика на газовые котлы предполагает наличие электронных приспособлений для реализации довольно сложных алгоритмов управления в виде специальных контролеров. Согласно функциональности и возможностям существуют различные виды контролеров. Однако все они обязательно содержат датчики давления и температуры.

Если говорить о классификации контролеров, то здесь различают устройства по алгоритму и объектам управления, коммуникативным возможностям, средствам интеграции с отопительной системой.

Меры безопасности при повышении КПД

Еще 20-30 лет назад цена энергоносителей на постсоветском пространстве была невысокой, поэтому никто не уделял внимание такому параметру, как КПД. Ведь все могла решить производительность

Зато, когда газ начал расти в цене, а современные технологии были еще недоступны умельцы начали модернизировать газовые котлы, с целью повышения эффективности, доступными способами.

При выполнении любых работ с газовым оборудованием необходимо соблюдать меры безопасности и владеть специальными навыками и инструментов. А также не стоит использовать запрещенных законодательством способы повышения КПД

К примеру, прикрепляя к теплообменникам медные, алюминиевые пластины для улучшения теплопередачи. Уменьшали теплопотери элементов конструкции приборов отопления привариванием сторонних элементов. Менялась автоматика и теплообменники. В ход шли и другие подобные способы. КПД повышалось, а государство и газовая служба не реагировали на «творчество» умельцев.

Сейчас все иначе и профильные законы запрещают изменять конструкцию газовых котлов, которые должны быть сертифицированными, как и все их отдельные элементы. В результате повышать КПД с помощью замены механических, электрических и других компонентов отопительных приборов на сторонние нельзя.

За нарушение указанных требований может наступить:

• Административная ответственность. Если сотрудники горгаза выявят вмешательство в конструкцию котла, а при этом никаких происшествий не было, то придется выплатить штраф в размере 10-15 тыс. рублей. На это указывает статья 7.19 КоАП. В тяжелых случаях газовая служба вправе даже разорвать договор на обслуживание и прекратить поставки топлива.
• Уголовная ответственность. О чем свидетельствует Федеральный закон от № 229-ФЗ от 29.07.2018 «О внесении изменений в статью 215.3 УКРФ и статьи 150 и 151 Упк РФ». Эти нормы вступят в действие, если изменения конструкции привели к серьезным последствиям.

То есть рисковать жизнями людей, чтобы поднять эффективность котла на несколько процентов, не стоит.

Требования к помещению для котла

Газовое оборудование относится к категории взрыво и пожароопасных. Поэтому к помещению, в котором оно будет установлено, предъявляются особые требования.

Прежде всего, оно должно иметь естественное освещение. При этом на каждый кубометр комнаты должно приходиться как минимум 0,03 кв. м проема окна без рамы, то есть только остекления. Окно обязательно должно быть оборудовано форточкой.

Стена, на которой устанавливается газовый котел, должна быть отделана негорючими материалами

Еще одно обязательное условие – наличие приточной вентиляции, которая может обеспечить смену воздушного объема комнаты в пределах 3 раз за один час. Таким образом загазованность в помещении удастся свести к минимуму.

Кроме того, от мощности выбранного котла зависят объемы комнаты, в которой он будет установлен. Оборудование мощностью 30 кВт и ниже может быть размещено в 7,5 куб. м котельной.

Для отопительных приборов, мощность которых варьируется от 30 до 60 кВт, потребуется топочная объемом 13,5 куб. м и выше. Если отопительный прибор будет размещен в квартире, обычно его устанавливают на кухне.

Это возможно, если выдерживаются все требования, предъявляемые СНиПами. Важный нюанс: в этом случае суммарная тепловая мощность от всех находящихся на кухне нагревательных приборов не должна быть выше 150 кВт.

По нормам установки настенных газовых котлов для улучшения воздухообмена в кухонной двери необходимо сделать отверстие площадью не меньше 0,02 кв.м и закрыть его решеткой.

Специалисты рекомендуют для установки в многоквартирном доме только оборудование с закрытой топкой, оснащенное коаксиальным дымоходом. На кухнях объемом 7,5 куб. м и меньше запрещено устанавливать больше одного нагревательного прибора.

Требования к установке газового нагревательного оборудования регламентированы СП-41-104-2000 и СНиП 42-01-2002. Соблюдение норм установки гарантирует безопасность эксплуатации

В частных домах для газовых котлов рекомендуется выделять помещение, отделенное от жилых комнат огнеупорными прочными перегородками.

Оптимально, чтобы материалы, которыми отделано помещение, имели временной предел огнеустойчивости как минимум в 45 минут. Желательно, чтобы планировка помещений препятствовала быстрому распространению пламени на жилые комнаты.

Закрепление газового котла можно осуществлять только на прочное основание. Перегородки из фанеры или гипсокартона для этих целей не подойдут. Стена, на которой будет размещен отопительный прибор, должна быть отделана огнеупорными материалами.

Если это не так, под котел монтируется негорючая подложка. Минимальное расстояние от прибора до несущих конструкций составляют 0,5 м до потолка или стен и 0,8 м до пола.

На фото один из вариантов подключения настенного газового котла
