Как определить необходимую высоту дымохода относительно конька крыши

Еще некоторые советы

Помимо высоты, на силу тяги влияет форма внутреннего сечения дымохода. Оптимальным считается овальный проход, так как при наборе высоты дым начинает закручиваться в спираль и ничего не мешает ему разгонять скорость. Квадратные и прямоугольные сечения сами по себе становятся препятствием из-за внутренних углов, поэтому нужно поверхность сглаживать как можно тщательнее. Некоторые каменщики подбирают и кладут кирпичи гладкой стороной внутрь, при этом убирая наплывы раствора.

Еще одним важным моментом является размер диаметра дымохода. Овальные проходы выполняют по размеру одной десятой площади от этого параметра топки. Квадратные трубы требую размера площади на одну пятнадцатую от площади топки. Общим правилом для всех дымовых каналов является то, что их диаметр не должен быть меньше ширины верхнего выхода из поддувала.

Помимо высоты трубы относительно конька, следует учитывать ее высоту от расположения вентиляционных каналов. Находящаяся по соседству вентиляция требует поднятия высоты дымохода на 20– 25 см от ее горизонта. Если в трубе недостаточная тяга, то применяется метод наращивания трубы по высоте. Но при этом следует помнить о правиле актуальности, то есть не стоит делать высоту слишком большой или недостаточной.

Что такое тяга и от чего она зависит?

Отвод газовых продуктов горения производится с помощью создающейся в трубе тяги. Благодаря постоянному движению воздуха, опасные для здоровья людей газы оттягиваются наружу.

Сила тяги находится в прямой зависимости от высоты дымохода и разницы температур в канале трубы и на открытом воздухе. В дымоходе, при горении печи, образуется температура в 200—250 градусов. Вследствие охлаждения газов за счет контакта с металлическими поверхностями соединительной трубы, температура в тягостабилизаторе становится несколько ниже, и поэтому появляется постоянная стабилизированная тяга.

Нужно помнить, что в дымоходе не должен собираться конденсат паров на фоне высоких температур дымовых газов. Попадание в трубу влаги приводит к разрушению ее поверхности. Особенно часто это происходит в зимнее время, когда наблюдается значительное снижение температуры. В результате этих процессов снижается тяга. Помогает снижать влажность подсос воздуха, возникающий в тягостабилизаторе.

При высокой влажности в окружающей среде, а также в результате попадания вовнутрь канала дымохода осадков тяга также снижается. Обезопасить дымоход от них поможет установленный сверху зонт.

Дымоход на крыше обязательно прикрывают зонтом

Определить силу тяги можно с помощью обычной спички, поднесенной к открытой топке, при открытом и полуоткрытом поддувале. Пламя, втягиваемое вовнутрь, говорит о хорошей тяге. При отклонении пламени в сторону помещения присутствует обратная тяга. В таких условиях печь топить категорически запрещено, так как дым и угарный газ будут идти в помещение.

Такая ситуация нередко возникает при загрязнении дымохода или его порче, поэтому обязательно требуются регулярная чистка, проверка и ремонт.

Дымоход

При постройке дымохода очень важно правильно рассчитать все размеры и выбрать нужный материал. Все эти параметры напрямую зависят от топлива, которое будет применяться для отопления

Дымоход, сложенный из кирпича, подойдет для отопления твердым топливом и газом. Высота, его диаметр и сечение также необходимо правильно рассчитать — это залогнормального и безопасного функционирования отопительной системы.

Если размеры будут выбраны неверно, будет снижено КПД отопительного устройства (прибора) или отсутствовать необходимая тяга, что может привести к нежелательным или даже трагическим последствиям для жильцов дома.

Очень важны все эти критерии, если в один дымоход устраивается отвод дыма не одного, а двух отопительных приборов. В подобном случае для расчета данных лучше обратиться к специалистам, так как можно ошибиться в одну или другую сторону.

По правиламодиндымоход может обслуживать не болеедвух приборов отопления, при условии, если размер внутреннего сечения суммарно допускает одновременную их работу. Канал рассечки при этом должен быть высотой около 70—80 см.

 Если параметры будут больше требуемых, снизится КПД всей системы отопления. Если же они будут недостаточно велики, тяга будет маленькой и угарный газ может начать поступать в помещения, что грозит необратимыми последствиями.

Какой дымоход лучше

Лучшей формой для дымохода считается цилиндр. Именно поэтому даже в кирпичные конструкции часто встраивают металлические или асбестоцементные трубы, имеющие требуемые по расчетам диаметры.

идеальная форма дымохода — цилиндр (труба)

Горячие продукты сгорания имеют свойство двигаться вверх по спиральной траектории, и цилиндр для этого является оптимальной формой. Максимальная тяга образуется именно в таких условиях.

Без такой трубы не могут обойтись современные котлы, работающим по принципу «стоп-старт». В них главным является быстрый прогрев системы до установленной температуры и переход ее в ожидающий режим, в этом и состоит экономия работы котлов.

 В трубе, имеющей углы (прямоугольной или квадратной), создаются завихрения, и снижается активность тяги. Для каминов и печей, работающих на дровах — эта форма является приемлемой и даже дает определенные преференции — помогает замедлить выход тепла и увеличить КПД приборов.

От чего зависит тяга?

Продукты горения выводятся из системы посредством тяги, которая создается в трубе. Воздух все время движется, благодаря чему вредные газы попадают наружу. От чего зависит сила тяги? Прежде всего, от высоты дымохода, а также от температурных показателей на улице и в трубе. Во время сжигания топлива температура внутри канала может достигать 250 С. При контакте с металлом горячие газы охлаждаются и температура снижается, из-за чего, собственно, и образуется стабильная тяга.

Не стоит забывать, что влага не должна конденсироваться в дымоходе, в противном случае его поверхность будет разрушена. Такое зачастую случается зимой, когда температура существенно падает. Как результат – тяга ухудшается. И для снижения уровня влажности подходит как раз подсос воздуха, образующийся в тягостабилизаторе.

Обратите внимание! Если уровень влажности окружающей среды будет высоким или же внутрь дымохода попадут атмосферные осадки, то тяга из-за этого также может ухудшиться. И чтобы предотвратить это, поверх дымоходной трубы устанавливается специальный защитный зонт

Для определения силы тяги вам потребуется обычная спичка. Зажгите ее, поднесите к открытой топке при открытом поддувале. Если огонь будет втягиваться внутрь, значит, тяга хорошая. Если он будет отклоняться обратно, то имеет место обратная тяга. В данном случае топить печь нельзя, поскольку дым пойдет в дом.

Это часто случается при неисправном или загрязненном дымоходе. По этой причине его нужно периодически чистить и при необходимости ремонтировать.

Дельные советы

Иногда в доме есть не только отопительный агрегат, но и, к примеру, колонка либо же камин. И для каждого требуется собственный дымоход. Конечно, никто не будет строить три разных дымохода – намного проще сделать один, но соединенный с несколькими каналами, выполненными в соответствии с мощностью приборов, кол-вом дыма и типом топлива. У таких конструкций имеется ряд достоинств:

  • экономия жилплощади;
  • стабильность в функционировании всего оборудования;
  • экономия денег и труда.

И еще раз напоминаем, что подобными расчетами должны заниматься только профессионалы.

Подводя итоги – каковы основные требования?

С высотой дымохода относительно конька крыши мы разобрались. Остается лишь рассказать, что в целях хорошего выполнения своих функций планировании и сооружении конструкции должны соблюдаться определенные правила.

  1. Его высота по отношению к крыше должна соответствовать конкретным нормам.
  2. Его необходимо регулярно чистить от сажи.
  3. Если дымоход кирпичный, то кладка должна быть максимально плотной.
  4. Над оголовком желательно установить зонт, дабы внутрь не попадали атмосферные осадки и мусор.
  5. Сечение трубы на протяжении всей ее длины должно выдерживаться в соответствии с размерами топочной камеры.
  6. Тяга должна быть постоянной, по этой причине ее нужно контролировать.
  7. При строительстве должна выдерживаться вертикальность дымохода, а также его допустимый наклон.
  8. Материалы, используемые при этом, должны быть безопасными.

Как видим, есть ряд параметров, которые учитываются при расчете высоты дымоходной трубы. И несмотря на то, что расчеты можно сделать самому с помощью калькулятора, желательно доверить это дело профессионалам. На этом все, теплых вам зим!

Особенности работы дымохода

Удаление газов по каналу будет происходить эффективно только в случае устройства трубы по стандартным размерам из правильного материала. Эти характеристики трубы выбирают в зависимости от вида топлива, материалом для дымохода служат:

  • огнеупорные керамические кирпичи;
  • асбестовые трубы;
  • нержавейка;
  • сэндвич трубы с внутренним слоем утеплителя.

Кирпичные каналы выполняют в случае стационарного дымохода, обеспечивающего отвод газов при отоплении дровами и углем

Для определения диаметра и внутреннего размера принимают во внимание мощность котла и размеры топки. При неправильном расчете получается обратная тяга или существенно снижается полезное действие печи

Для газовых котлов эффективно применять трубы с двумя стенками, между которыми проложен утеплитель. Болезнью дымохода для котла на газовом топливе является внутренний конденсат, поэтому утепление поможет избежать значительной разницы температур.

Допускается устраивать один дымоход на два работающих отопительных агрегата, если внутренний размер дымохода, поднятый на требуемую высоту над коньком крыши, позволяет беспрепятственно вывести продукты сгорания от обеих печей. Труба участка рассечки выполняется высотой около 0,8 м.

Особенностью функционирования дымохода является то, что все габаритные, внутренние размеры и высота должны быть выполнены с максимальной точностью. Широкий и высокий дымоход, сложенный на большую высоту, при маленькой мощности отопительного агрегата снизит коэффициент полезного действия. Недостаточные размеры приведут к засасыванию дыма внутрь помещения, созданию обратной тяги, просачиванию опасного угарного газа.

Зависимость тяги от высоты трубы

Важность дымохода в системе отопления трудно переоценить. Попытки сэкономить на лишнем метре трубы приведет к холодным стенам в отопительный период и излишнему перерасходу топлива

Опасность угарного газа заключается в том, что он невидим и не ощутим на запах, но может привести к летальному исходу.

Узкий дымоход большой высоты относительно конька приведет к ускорению дымовых масс, таким образом, уменьшив теплоотдачу. Для поддержания нужной температуры в комнате придется добавлять топливо сверх нормы. Широкий канал небольшой высоты позволит произвольно вращаться дыму и газам в трубе, их движение замедлится, скорее всего, получится обратный поток газов. Чаще всего это происходит осенью или весной, когда разница температур снаружи и внутри снижается и дым, не преодолевая сопротивления, затягивается в помещение через топку.

Расположение и высота дымохода

Чтобы правильно выбрать высоту дымохода относительно конька крыши нужно учитывать расположение рядом построенных сооружений. Для дома на открытом воздухе показатели тяги будут хорошие, так как происходит постоянное обдувание и подхват дымовых масс. Если говорить о небольшом строении в окружении высотных домов, то длину трубы следует увеличивать. Высота дымохода зависит от некоторых факторов:

  • наклона плоскости кровли;
  • расположение канала на плане крыши относительно конька;
  • расположения окружающих построек и деревьев;
  • расчетной толщины снежного покрова в конкретной местности.

При устройстве дымохода следует определить:

  • возвышение трубы относительно конька кровли;
  • общую длину дымового канала от печки;
  • вид и габариты оголовка;
  • высоту дымохода относительно вентиляции, окон соседних строений.

Параметры, которые нужно учитывать при монтаже дымохода

Снаружи все дымоходы выглядят одинаково, на самом деле, они сильно различаются между собой

Первое, на что стоит обратить внимание — в разных домах они имеют разную высоту над уровнем крыши

Второе — они различаются по ширине. Действительно, высота и ширина дымохода имеют значение. На эти параметры необходимо ориентироваться в первую очередь

Но важно не только то, что снаружи, но и то, что скрыто внутри

Прежде, чем планировать устройство дымохода необходимо определить:

  • Количество отопительных приборов, которые подключены к дымоходу. В частном доме может быть один выход продуктов горения для нескольких устройств. От их количества напрямую зависят параметры дымохода.
  • Топливо, используемое для отопления. От него зависят физико-химические свойства продуктов горения. Прежде всего, необходимо знать химический состав.
  • Температуру горения. Она зависит от вида топлива и способа его сжигания. При монтаже необходимо учитывать температуру, которая будет создаваться внутри него.

Перечисленные факторы имеют значение, поскольку влияют на параметры, которые необходимо учитывать при монтаже дымохода:

  • Термоустойчивость материала из которого изготовлен. Дымовые трубы бывают металлическими, чаще — стальными, керамическими, асбестоцементными, кирпичными и стеклянными. Каждый из этих материалов обладает своей термоустойчивостью. Последний вариант наиболее экзотический и наименее устойчивый. Его используют для декоративных каминов. Еще один материал, который неустойчив к очень высокой температуре — асбестоцемент, он используется при монтаже отопительных котлов. Материал, из которого изготовлен, необходимо подбирать в зависимости от вида топлива и температуры его сгорания.
  • Высота дымовой трубы над крышей. Чтобы дым выводился из помещения на улицу, в дымоходе должна быть достаточная тяга. Создание тяги — процесс пассивный, но для его осуществления необходимы определенные потоки воздуха внутри трубы. Если он имеет меньшую высоту, чем требуется, в нем не будет образовываться достаточная тяга и дым останется внутри помещения.
  • Диаметр внутреннего сечения дымохода. Правильный внутренний диаметр также необходим для обеспечения достаточной тяги. Кроме того, если диаметр будет меньше необходимого, часть газа останется в помещении, что несет угрозу как самому дому, так и жизни его жителей.

Рекомендуем ознакомиться: Обсадные трубы для скважин из ПВХ

Правильный подбор трех этих параметров при монтаже дымоходной системы гарантируют длительную и безопасную эксплуатацию нагревательных приборов. Кроме этого, важны внешние факторы,влияющие на тягу в дымоходе. К ним относятся: высота крыши, уклон крыши, высота зданий и деревьев вокруг, расположение дымохода относительно розы ветров.

Каким должен быть дымоходный канал?

При сооружении дымохода крайне важно, чтобы все размеры были рассчитаны, а материал подобран правильно. А эти параметры, в свою очередь, будут зависеть от топлива, которое планируется использовать

Так, кирпичная конструкция подойдет для газовых и твердотопливных приборов. Ее сечение и высоту необходимо тщательно рассчитать (об этом несколько позже), дабы вся система отопления нормально функционировала. В случае неправильно подобранных размеров КПД котла снизится, а требуемая тяга будет отсутствовать, что может привести к самым неожиданным последствиям.

Обратите внимание! Все это особенно важно в тех случаях, когда дымоход обустраивается сразу для нескольких приборов – здесь расчеты лучше доверить профессионалам, поскольку риск ошибиться достаточно высок. В соответствии с общепризнанными требованиями 1 дымоход способен обслуживать не более 2-х приборов отопления, но только тогда, когда его внутренние размеры позволяют им обоим работать одновременно. А высота канала рассечки в данном случае должна составлять порядка 0,8 метра

В случае больших параметров КПД прибора снизится, а меньших – ухудшится тяга, и продукты горения могут проникнуть в помещение

А высота канала рассечки в данном случае должна составлять порядка 0,8 метра. В случае больших параметров КПД прибора снизится, а меньших – ухудшится тяга, и продукты горения могут проникнуть в помещение

В соответствии с общепризнанными требованиями 1 дымоход способен обслуживать не более 2-х приборов отопления, но только тогда, когда его внутренние размеры позволяют им обоим работать одновременно. А высота канала рассечки в данном случае должна составлять порядка 0,8 метра. В случае больших параметров КПД прибора снизится, а меньших – ухудшится тяга, и продукты горения могут проникнуть в помещение.

Что же касается формы дымохода, то лучшей однозначно считается цилиндр. Высота дымохода относительно конька крыши на это не влияет, равно как и использованный материал. И даже в каналы из кирпича встраиваются трубы необходимого диаметра. Объясняется это тем, что продукты горения поднимаются спиралеобразно, поэтому оптимальная форма – это именно цилиндр. Только при таких условиях обеспечивается максимальная тяга.

Колпак на трубу дымохода

Ранее мы рассказывали о том как своими силами сделать и установить колпак на дымоходную трубу. В дополнение к этой статье советуем вам ознакомится с этим руководством

А современные модели котлов, функционирующие по «стоп-старту», без подобной трубы обойтись не могут. Ведь для них главное – это быстрый нагрев системы до требуемого показателя и перевод ее в режим ожидания, из-за чего, собственно, такие котлы и считаются самыми экономными.

В квадратных дымоходах будут создаваться завихрения, что опять же приведет к ухудшению тяги. Зато для дровяных отопительных котлов эта форма подходит, так как увеличивает их КПД путем замедления выхода тепловой энергии.

Расчёт высоты дымохода

Для расчёта высоты дымохода надо знать основные параметры дома и печи. Произвести вычисления можно самостоятельно или с помощью специальной программы.

Самостоятельный расчёт высоты дымоходной трубы

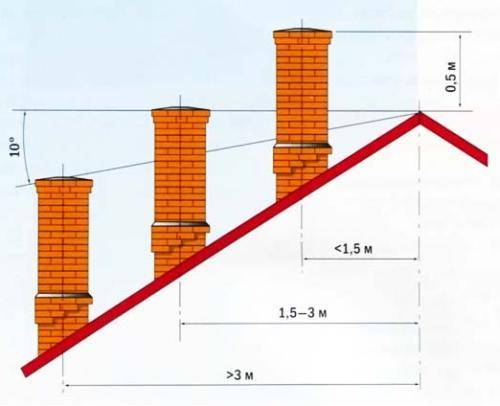

Рассмотрим требования СНиП к высоте дымохода относительно конька крыши:

  • при расположении дымохода на расстоянии до 1,5 м от конька крыши его минимальная высота над коньком должна составлять 0,5 м;
  • если дымоход предполагается расположить на расстоянии 1,5–3 м, его оголовок нужно поднимать до уровня самой высокой точки кровли;
  • при большем удалении дымоотводящей трубы высота её установки определяется вымышленной линией, проведённой от конька под углом в 10o к горизонту.

Измерять расстояние от трубы до конька крыши необходимо по горизонтали между вертикальными осями дымохода и конька

В последнем случае потребуются более кропотливые расчёты.

  1. На чертеже дома от конька вниз проводится линия под наклоном 10о. Место пересечения этой линии с осью будущего дымохода и будет правильным расположением оголовка трубы.

  2. Высота оголовка вычисляется по следующей формуле: hдымохода = hдома — S/tg80о, где hдымохода и hдома — высота соответственно дымохода и дома, S — расстояние от дымохода до конька крыши, а tg80о — необходимый параметр для вычисления интересующей стороны получившегося треугольника. Он приблизительно равен 5,67.

Например, при высоте дома 8 м и расстоянии от дымохода до конька крыши 6 м hдымохода = 8 — 6/5,67 = 6,94 м.

Иного подхода требует расчёт высоты дымохода в том случае, если имеется преграда — стоящее рядом здание, высокое дерево и т. д. Высокий объект образует зону ветрового подпора: потоки воздуха встречают сопротивление и не проходят мимо дымохода, а возвращаются и тем самым вызывают обратную тягу. Для определения зоны ветрового подпора необходимо прочертить линию относительно земли под углом 45о таким образом, чтобы она проходила через угол дома и заканчивалась на вершине расположенного рядом высокого объекта. Труба должна быть размещена выше этой линии, чтобы не возникало обратной тяги.

Труба дома должна выходить за зону ветрового подпора, чтобы не возникало обратной тяги

Расчёт высоты дымохода с помощью специальной программы

В сети можно найти различные онлайн-калькуляторы для расчёта высоты дымохода относительно конька крыши. Для несведущего в инженерных системах это один из самых простых и точных вариантов. Достаточно ввести в соответствующие поля требуемые параметры и получить искомое значение высоты. Программы используют ту же формулу, что указана выше.

Рассмотрим работу программ-калькуляторов на конкретных примерах.

Онлайн-калькулятор на сайте Pechi.su

Адрес страницы с калькулятором — .

  1. Калькулятор представляет собой наглядную схему, где указаны основные параметры дома.

  2. Вводим параметры дома из предыдущего примера в помеченные ячейки.

  3. После ввода параметров нажимаем кнопку «Считать!» и получаем минимальную высоту дымохода. В нашем случае это 6,94 м.

Рассматриваемая программа довольно проста и понятна любому пользователю. Кроме высоты печной трубы она позволяет рассчитывать диаметр круглого дымохода по заданной мощности отопительного котла.

Программа расчёта дымохода на сайте Defro.pro

Программа на сайте defpro.ru довольно функциональна и позволяет учитывать вид топлива, данные котла и некоторые дополнительные требования к дымоходу

Стоит обратить внимание, что программа сразу предоставляет пример расчёта с результатами и вычисляет не только высоту дымохода, но и его внутренний диаметр. Здесь можно задать несколько дополнительных характеристик трубы дымохода

При добавлении внезапного сужения и тройного поворота дымохода его высота увеличивается в 1,5 раза

Калькулятор высоты дымохода на сайте ProstoBuild.ru

Адрес страницы с калькулятором — .

  1. Это простейший и наглядный сервис, который требует ввести всего два параметра: высоту дома и расстояние от конька до дымохода.

  2. Отличием этой программы является то, что она может учесть наличие преграды рядом с домом. Попробуем использовать этот вариант.

  3. Задаём данные о наличии дерева высотой 12 м на расстоянии 6 м от дома и получаем искомую высоту нашей трубы — 12,5 м. Как и ожидалось, она должна быть установлена выше дерева.

Программы для расчёта дымохода лучше применять в комплексе, поскольку возможности каждой из них ограничены, но при этом они дополняют друг друга.

Расчёт высоты дымохода относительно конька крыши — не самая сложная инженерная задача, поэтому при желании его можно произвести самостоятельно или с помощью одной из многочисленных программ, имеющихся в интернете.

Особенности и требования

В крупных городах наблюдается плохая экология и высокие показатели загрязнения, поэтому монтаж трубы должен выполняться на уровне немного выше установленных норм и показателей. В маленьких населенных пунктах можно пользоваться стандартными нормами.

Согласно требованиям пожарной безопасности для котельной, высота трубы через кровлю должна устанавливаться следующим образом:

  • если дымоход расположен в 1500 мм от конька крыши, его необходимо устанавливать минимум на 500 мм от наивысшей точки кровли;
  • если труба размещена в 1500–3000 мм от конька крыши, его уровень должен соответствовать уровню кровли;
  • при нахождении дымохода выше 3000 мм от конька, ее устанавливают ниже под 10-градусным углом относительно верхней точки крыши;
  • минимум дымоход должен быть выше кровли на 1 м.

Основные критерии при проектировании и расчете дымоходной трубы

Глубоко ошибается тот, кто считает, что наружный выход устройства для отвода топочных газов, неизменно образующихся при сгорании любого вида топлива, включая газ, мало влияет на комфортную температуру в доме. Дымоходная труба не просто выводит образовавшийся дым и топочные газы, но еще и оказывает существенное влияние на производительность отопительных агрегатов, их КПД и расход энергоносителей.

Чтобы сделать грамотный и правильный расчет дымохода, необходимо учесть следующие моменты:

  • В зависимости от используемого топлива нужно выбирать и материал, из которого будет возводиться дымоход. Ведь топочные газы разных энергоносителей обладают различной температурой.
  • Высота дымохода над крышей, его внутреннее сечение и конструктивные особенности напрямую влияют на функциональность отопительного оборудования вашего дома. Несоответствие этих параметров может привести к некорректному функционированию котлов и печей, вплоть до полной их реконструкции.
  • Разные приборы, производящие топочные газы, требуют для своей работы наличия вентиляции. Поскольку строить для каждой такой системы отдельный канал отведения нерентабельно, чаще всего их совмещают в одной конструкции.

Естественно, сделать грамотный технический расчет не каждый в состоянии. Но можно воспользоваться онлайн калькулятором или поручить процедуру расчета специалистам-теплотехникам.

1 Дымоход и внешние факторы

Всякий отопительный прибор, основанный на принципе горения, подключается к дымовому вытяжному каналу. Воздуховоды бывают неметаллическими и стальными. Из первых различают:

  • кирпичные — прочные, надёжные и теплоёмкие;
  • асбоцементные — недорогие, но пористые;
  • керамические — они состоят из наружного бетонного короба, минваты и огнеупорного внутреннего слоя.

Существует немало причин, обусловливающих значительное ослабление действенности оттока газа вплоть до опрокидывания струи, когда продукты горения оказываются непосредственно в помещении. Факторы, оказывающие влияние на уровень тяги, делятся на 2 группы: внутреннее строение дымохода и внешние обстоятельства, под которыми понимают:

  1. 1. Расположение верхней отметки печной трубы ниже конька кровли. При порывах ветра создаются завихрения вблизи выхода дыма, что приводит к формированию дополнительного сопротивления, значительно уменьшая тягу.
  2. 2. Присутствие крупногабаритных объектов невдалеке от выхлопа вентиляционного канала, способных образовать зону разряжения или большего давления. Это может быть высокое дерево или соседнее здание.
  3. 3. Погодные условия (полный штиль, туман и дождь) способствуют ухудшению вытяжки из дымохода.

Когда в течение длительного времени печкой не пользуются, например, летом, в трубе могут поселиться шмели или птицы вьют себе гнездо. Слои сажи имеют свойство накапливаться на стенках вентиляционного канала и сужают сечение.

Как узнать оптимальную высоту дымохода по кровле

Чтобы избежать нежелательные последствия, нужно правильно рассчитать размеры дымохода и при этом знать, что они зависят от:

  • места расположения дымоходного канала на крыше относительно конька;
  • угла наклона кровельного ската;
  • близкого расположения высоких зданий и деревьев;
  • силы и направления ветра в данной местности.

На что обратить внимание при расчетах

При расчете высоты дымохода, в первую очередь, нужно обратиться к разработанным правилам СНиП 2.04.05-91 для оптимального подбора высоты дымовой трубы и придерживаться их. Они состоят из нескольких пунктов:

  • Оптимальная длина всего дымоходного канала от колосниковой решетки до верхнего края оголовка трубы должна быть не менее 5 метров. Для домов с бесчердачной кровлей допускается установка дымохода меньшей длины при условии постоянной нормальной тяги.
  • Над плоской кровлей дымоход должен возвышаться не менее, чем на 50 см. Это также относится к плоской крыше с высокими парапетами – верхний торец трубы должен быть выше ограждения на 50 см, как минимум.
  • Если дымовая труба выходит на крышу в точке, расположенной менее, чем на расстоянии 1,5 метров от конькового ребра по горизонтали, то она должна возвышаться над коньком на 50 см и более.
  • При расстоянии от 1,5 до 3,0 метров от точки выхода дымохода до ребра конька по горизонтали оголовок трубы должен быть вровень или немного возвышаться над коньком.
  • Если труба расположена ближе к краю крыши и находится дальше 3,0 метров от конька, то ее минимальная высота определяется линией, проведенной от конька крыши в сторону дымохода под углом 10 вниз от горизонта.
  • Если рядом находятся высокие здания, то верхний торец дымохода должен быть выше самой высокой точки крыши этого здания. В случае, слишком высоких сооружений или деревьев применяется расчет по стандарту 45 к горизонтальной линии, проведенной от наивысшей точки к дымоходу. Высота трубы должна быть не ниже этой линии.

Все эти расчеты можно провести графически и получить высоту дымохода, проведя построения на бумаге в определенном масштабе.

Самым оптимальным вариантом считается наиболее близкое расположение дымохода к коньку кровли. На это имеется несколько причин:

  • Минимальная высота дымовой трубы, находящейся на улице. Основная часть конструкции будет расположена внутри чердака, поэтому будет меньше подвергаться охлаждению и образованию конденсата, который, в свою очередь, ухудшает тягу.
  • В данном случае получается максимальная длина дымового канала.
  • Коньковый барьер не будет мешать воздействию движения воздуха.

Высота дымохода над коньком

Когда рассчитывается высота дымохода над крышей, необходимо учесть расстояние, на котором будет находиться труба, тип крыши и затрудняющие прохождению ветра строения или деревья.
Если кровля ровная или труба находится от конька на расстоянии не более полутора метров, то минимальная высота дымохода равна 500 мм.
При расстоянии от конька до центра дымоотводящего канала от 1500 до 3000 мм высота трубы дымохода должна быть либо вровень с коньком, либо немного выше.
В случае предполагаемого нахождения трубы на расстоянии более 3-х метров от конька, придется рассчитать высоту трубы дымохода. Ее минимальная высота должна быть на уровне 10˚ от воображаемой линии горизонта.
Графически это делается следующим способом. Нужно нарисовать в масштабе дом. От наивысшей точки провести горизонтальную линию по направлению дымохода. На месте трубы рисуется перпендикуляр. При помощи транспортира от конька откладывается угол в 10 градусов и проводится линия до пересечения с трубой. Это и будет высота дымохода. Исходя из заданного масштаба, результат переводится в реальный размер.
При математическом расчете придется вспомнить школьную программу или воспользоваться онлайн калькулятором. Для этого необходимо знать точную высоту дома по уровню конька и расстояние, на котором будет находиться дымоход. Измерения проводятся при помощи рулетки (не у каждого дачника под рукой лазерные измерительные приборы).
Например. Высота равна 8 метрам. Расстояние до центра трубы – 5 метров. И есть угол в 10˚. Смежный с ним – 80˚. Исходя из него, и проводятся вычисления по формуле:
х = y ÷ tg80˚,
где х – расстояние от конька до вершины трубы, у – от предполагаемого центра дымохода до конька. tg80˚ равен 5,67.
х = 5 ÷ 5,67 = 0,88. Округляется до 0,9.
Выходит, что верхушка дымохода должна быть ниже на 0,9 метра от верха здания. То есть, при высоте строения в 8 метров, труба поднимается от уровня земли на 7,1 м.

Где лучше выводить трубу через крышу?

Наиболее удобный и лучший вариант выхода трубы на крышу – это конек. Проход через кровлю в районе конька имеет массу преимуществ:

  • во-первых, минимальное расстояние от верхней точки крыши гарантирует простоту расчета длинны внешней части трубы;
  • во-вторых, монтаж дымохода в непосредственной близости от конька является наиболее простым с технической точки зрения;
  • в-третьих, подобное расположение дымохода гарантирует простоту проведения изоляционных работ.

Разумеется, у подобного расположения дымоходного канала имеются и свои недостатки. Главным из них является то, что стропильная система не должна иметь коньковой балки, ведь расстояние между трубой и наивысшей точкой кровли практически равно нулю. Решением проблемы может стать обход дымоходного канала двумя балками, расстояние между которыми равно, или чуть больше диаметра трубы, но подобный вариант довольно сложен с технической точки зрения, а иногда и вовсе невозможен.

Самым неудачным вариантом является размещение дымохода в ендове. Это обусловлено тем, что тут скапливается большое количество снега, а вода стекает сазу с двух скатов. Таким образом, даже тщательно выполненная гидроизоляция не сможет долго прослужить в условиях наличия проходки. Крыша наверняка протечет. Это лишь вопрос времени.

Исходя из всего вышесказанного становится понятно, что наиболее оптимальным вариантом является, то при котором расстояние от трубы до конька невелико, но в то же время дымоход немного смещен ниже высшей точки крыши. Преимущества такого варианта заключаются в следующем:

  • монтаж не имеет технических сложностей;
  • в этом месте на кровлю попадает достаточно много снега, но скапливается он ниже, поэтому нет нужды устанавливать снегозадерживающие устройства;
  • так как проход через крышу осуществляется неподалеку от конька, высота трубы будет небольшой, поэтому нет необходимости укреплять ее растяжками.

Неопытные строители часто задаются вопросом, как правильно вывести дымоход на односкатной крыше. Правильным решением в подобной ситуации может стать обустройство уличной части дымоходного канала в непосредственной близости от наивысшей точки крыши.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий

Adblock
detector
