Высота дымохода над крышей. Как рассчитать правильно? Как самостоятельно рассчитать диаметр и высоту дымохода, сделав печь безопасной

Высота дымовой трубы: как самостоятельно рассчитать этот параметр

Какая должна быть высота трубы дымохода для печи?

Расчет этого параметра позволяет избежать возникновения обратной тяги и других возможных неприятностей. Этот вопрос регламентируется правилами СНиП и других документов.

Содержание

Зачем нужен этот параметр?

Для того чтобы понять важность этого фактора разберем подробнее несколько физических законов и последствия неправильно сделанных дымоходов. При прохождении нагретых газов, температура понижается, но теплый воздух или газы всегда поднимаются вверх

На выходе из трубы температура еще больше снижается. Отработанные газы, находящиеся в трубопроводе с надежным слоем теплоизоляции имеют высокую температуру и столб нагретого дыма, поднимаясь вверх увеличивает тягу в топке.

Разберем ситуацию – уменьшаем внутреннее сечение трубы и увеличиваем высоту трубы над коньком крыши. Если вы думаете, что увеличивается объем нагретого газа, увеличивается время остывания дыма и увеличивается тяга – такое утверждение верно только наполовину. Тяга будет отличной, даже с большим излишком. Дрова будут быстро сгорать и расходы на покупку топлива возрастут.

Чрезмерное увеличение высоты дымохода может вызвать возрастание аэродинамических завихрений и понижения уровня тяги. Это чревато возникновением обратной тяги и выхода дыма в жилые помещения.

Требования СНиП

Длина трубопроводов вытяжки отработанных газов регламентируется требованиями СНиП 2.04.05. правила предписывают соблюдать несколько основных правил монтажа:

  • минимальное расстояние от колосниковой решетки в топке, до защитного козырька на крыше – 5000 мм. Высота над уровнем покрытия плоской крыши 500 мм;
  • высота трубы над скатом крыши или коньком должна соответствовать рекомендованной. Об этом расскажем в отдельной главе;
  • если на плоской крыше находятся постройки, труба должна быть выше. В этом случае, при большой высоте трубы, ее раскрепляют растяжками из проволоки или троса;
  • если здание обустроено системой вентиляции, их высота не должна превышать колпак трубопровода вывода отработанных газов.

Методика самостоятельного расчета

Как самостоятельно вычислить высоту дымового канала, для этого потребуется выполнить расчет по формуле:

, где:

  • «А» — климатические и погодные условия в данном регионе. Для севера этот коэффициент равен 160. Значение в других районах вы сможете найти в интернете;
  • «Мi» — масса газов, проходящих сквозь дымоход за определенное время. Эту величину можно найти в документации вашего отопительного прибора;
  • «F» — время оседания золы и других отходов на стенках дымохода. Для дровяных печей коэффициент – 25, для электрических агрегатов – 1;
  • «Спдкi», «Сфi» — уровень концентрации веществ в отработанном газе;
  • «V» — уровень объема отработанных газов;
  • «Т» — разность температур поступающего из атмосферы воздуха и отработанных газов.

Важно! Самостоятельный расчет потребует найти большое число величин и выполнить сложные расчеты. Поэтому рекомендуем обратиться к профессионалам.. Приводить пробный расчет не имеет смысла – коэффициенты и другие величины не подойдут для вашего агрегата, а извлечение квадратных корней потребует скачать инженерный калькулятор

Приводить пробный расчет не имеет смысла – коэффициенты и другие величины не подойдут для вашего агрегата, а извлечение квадратных корней потребует скачать инженерный калькулятор.

Таблица «Высота печной трубы над коньком»

Определится с размерами труб без проведения сложных расчетов поможет таблица высоты печной трубы над крышной конструкции. Сначала разберем подбор длины трубы для плоских крыш.

Подбор длины трубы для плоских крыш.Мин. высота трубы в мм
На крыше отсутствуют парапеты и другие строения и устройства.1200.
На крыше построен защитный бордюр или другие конструкции и расстояние до них до 300 мм.1300.
Превышение над другими вентиляционными трубопроводами500. Минимальное расстояние до вентиляционной шахты – 5000.
Для скатных видов крышных конструкций.Мин. высота трубы в мм
Дымоход выходит на крышу на расстоянии 1500 мм от конька.500.
Труба находится на расстоянии от конька 1500-3000 мм.Труба выводится до уровня конька крыши.
Расстояние от конька до места прохода трубопровода вытяжки свыше 3000 мм.Откладываем от полости конька 100. Верх трубы должен находиться на уровне этой линии.

Подготовительные работы

Перед тем, как приступать к монтажу, необходимо уточнить несколько основных факторов. Подбирая канал, нужно учитывать особенности высоты здания, диаметра будущего канала и прочие. Особую роль отдавайте месту установки и расположению отопительной аппаратуры. Установка сэндвич дымохода, как и любого другого может выполняться двумя основными способами:

  • Внутренним.
  • Внешним.

К примеру, при внутреннем размещении монтаж сэндвич дымохода выполняется непосредственно в отапливаемом помещении, и дополнительная герметизации в таком случае не требуется. Но, нюанс есть, если чердачное помещение не отапливаемое, в таком случае, нелишним будет во время монтажа дополнительно утеплить трубу и провести герметизацию, чтобы исключить попадания отработанных газов в комнаты с вытекающими последствиями.
Кроме того, на начальном этапе обдумайте, как быть с теми материалами, стенами, рядом с которыми, соприкасаясь, будет проходить дымоход. Поверхности должны быть обработаны специальными антипиренами.

Установка сэндвич дымохода своими руками

Что касается внешних систем, то сборка внешнего сэндвич дымохода должна выполняться с учетом обязательного утепления. Такие типы намного безопасней, так как сразу же при монтаже выводят трубу наружу, уменьшая вероятность попадания отработанных газов в помещения.

Какой тип и форму выбрать? Здесь стоит отдавать предпочтение не только эстетическим показателям, но и функциональным. Учитывайте особенность, что зафиксировать или закрепить квадратный дымоход просто, он достаточно легок в эксплуатации, не требует особых навыков при монтаже. Но, главный недостаток такой системы – это скопление конденсата и прочей не нужной грязи и пыли внутри.
Круглые элементы в этой части намного предпочтительней, учитывая свою форму, они намного меньше задерживают не только разнообразный мусор, который может попасть от порывов ветра, но и образовывают меньше конденсата, естественно с учетом правильного утепления. Единственно, такие системы сложные в монтаже и вам потребуется сноровка.
Кроме того, не забывайте подготовить необходимый инструмент для монтажа заранее. Итак, инструменты необходимые для устройства дымохода:

  • Дрель, болгарка.
  • Лобзик, шуруповерт.
  • Молоток.
  • Отвертки.
  • Защитная амуниция.
  • Шпатель и стамеска.

Методика самостоятельного расчета

Какой высоты должен быть дымоход? Этот параметр регламентируется СНиП 2.04.05-91 (с оригиналом документа можно познакомиться здесь).

Согласно данному документу:

  • минимальная высота дымоотводящего канала от колосника до оголовка составляет 5 м;
  • оптимальная высота – 6 м.

Параметры, влияющие на высоту дымохода

Как рассчитать высоту дымохода? Специалисты рекомендуют пользоваться следующей формулой.

Как самостоятельно вычислить высоту дымового канала

Исходя из представленной формулы, можно определить параметры, которые существенно влияют на высоту дымоотводящей трубы:

  • метеорологические условия окружающей местности (параметр А). Для северных районов значение коэффициента принимается равным 160. Для других районов значение можно найти в описательных документах;
  • масса вещества, проходящего через трубы за единицу времени (Мi). Данные можно определить на основании документации, прилагаемой к отопительному оборудованию;
  • скорость оседания частиц, образующихся в результате горения (F). Для золы при дровяном отоплении данный коэффициент принимается равным 25, а при использовании электрического нагревательного прибора F=1;
  • концентрация различных веществ в газе, который следует вывести (Спдкi и Сфi). Показатели берутся из описательной характеристики отопительного оборудования;
  • объем выводящего газа (V);
  • разница между температурой поступающего воздуха и выходящего из трубы (Т).

Произвести расчет самостоятельно достаточно трудно, поэтому рекомендуется обращаться за помощью к специалистам.

Оптимальная высота трубы на крыше

Высота дымохода над крышей также определяется СНиП 2.04.05 и формой крыши. Регламентируется данный показатель следующим образом:

  1. Для плоской крыши высота дымоотводящей трубы определяется так:
    • при отсутствии парапетов и иных устройств минимальная высота дымовой трубы над кровлей составляет 120 см;
    • при наличии защитных бордюров и иного оборудования длина трубы должна быть увеличена. Рассчитать параметр можно, увеличив максимальную длину оборудования на 1 м;
    • если на крыше располагается вентиляционная труба, то высота дымоходного канала должна быть на 50 см больше высоты вентиляционного канала. При этом следует учесть, что дымоотводящая труба должна располагаться минимум в 5 м от вентиляционной шахты.

Определение высоты дымоотводящего канала для плоской крыши

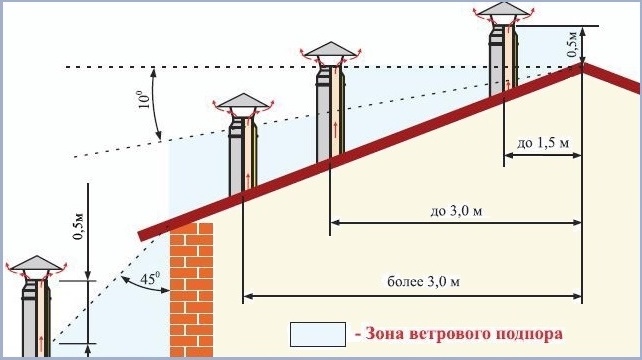

  1. Какая высота дымохода должна быть на скатной крыше? Параметр следует определять исходя из месторасположения дымовыводящего канала, а именно от его удаленности от конька крыши, то есть:
    • если труба от отопительного прибора выходит ближе 1,5м от конька крыши, то ее минимальная высота должна составлять 500 мм;
    • высота дымохода от конька при удалении трубы на расстояние 1,5 – 3 м должна быть равна максимальной высоте крыши;
    • если дымоотводящий канал выходит на крышу на расстоянии более 3 м от конька, то между горизонтальной линией конька и окончанием дымохода должен образовываться угол в 10º.

Определение длины дымового канала для скатной крыши

Высота дымовой трубы на крыше зависит от ее месторасположения и определяется нормативными документами.

Высота дымохода над коньком также определяется на основании сторонних факторов, таких как расположенные рядом высокие деревья или строения. При наличии сторонних помех образуется так называемая зона ветрового подпора, в которой невозможно обустроить тягу, достаточную для корректной работы отопительного прибора. Для улучшения тяги требуется минимум на 50 см увеличить высоту трубы для выхода из ветровой зоны.

Как рассчитать длину дымохода при наличии высоких предметов рядом с домом

Аналогичная ситуация складывается при установке отопительного оборудования в подсобном помещении, расположенном в пристройке к основному дому.

Расчет высоты трубы при расположении прибора отопления вне основного дома

Для улучшения тяги в дымоходе важно, чтобы оголовок дымовыводящего канала располагался выше зоны ветрового подпора. О том, как правильно рассчитать высоту дымовыводящей трубы в зависимости от вида крыши и места расположения канала, а также при образовании ветрового подпора можно посмотреть на видео

О том, как правильно рассчитать высоту дымовыводящей трубы в зависимости от вида крыши и места расположения канала, а также при образовании ветрового подпора можно посмотреть на видео.

Определение высоты дымового канала необходимо для корректной работы отопительного оборудования. Произведение расчетов желательно доверить опытным специалистам, так как неправильное определение параметра может привести к непоправимым последствиям и нанести вред не только имуществу, но и здоровью окружающих людей.

Как рассчитать параметры дымохода?

Как уже выше описывалось нужно знать определенные параметры. Если два главных параметра – это высота и сечение, то есть еще один показатель, которые нужно в обязательном порядке учитывать. Это характеристики самого отопительного оборудования.

Существует несколько форм расчета, подразделяющиеся на:

  • Точные.
  • Приблизительные.
  • Автоматические.

Под первыми нужно понимать, что требуется учитывать массу факторов, среди которых показатели температуры газов, скорость отделения, высота и скорость к которой будет происходить горение, того или иного топлива. Данные значения нужно подставлять в специальную формулу, подробный расчет будет дан в конце статьи.

Что касается приблизительного расчета, то здесь во внимание берутся показатели размера камеры сгорания. Для примера, приведем классический размер обычной камеры в печи либо котле – это габариты в пределах 500 на 400 мм

Применяется системы подстановки, то есть 1:10. Тогда для круглых каналов, диаметр будет равен 180 — 190 мм.

Третий тип расчета – это использование специальных калькуляторов расчета. Как правило, они выдают более точные данные, однако нужно знать и больше исходных параметров. Грубо говоря – этот тот же первый способ подсчета, но выполняется он уже при помощи вычислительной машины.

Определение высоты дымохода

Мы уже знаем, что от подобного параметра зависит работоспособность системы. Поэтому учитывайте, что согласно СНиПов, высота в среднем должна составлять 5 метров, но не более 7 метров. При меньшей длине, не станет образовываться в достаточном количестве естественная тяга. При расчете следуйте описанным правилам:

  • От основы до высшей точки более 5 метров.
  • Выход на плоскую крышу знаменуется возвышением оголовка трубы на 500 мм.
  • При возведении на скатной крыше, при трех метрах до конька, дымоход при проведении визуальной линии, должен располагаться под 10 градусным углом. Чем меньше расстояние до конька, тем соответственно больше градус.

На схеме показана правильная высота дымовых труб по отношению к различным типам крыши.

Определение сечения дымового канала

Чтобы не использовать сложные геометрические исчисления, рекомендуем вам обращать внимание на рекомендации специалистов. Итак, диаметр дымохода должен соответствовать таким критериям:

  • В случае, если мощность не превышает 3,5 Квт, тогда достаточно диаметра в 0,14 см.
  • Мощность в пределах до 5 кВт равняется диаметру в 0,20 см.
  • Мощность до 7 кВт, равняется сечению трубы в 0,27 – 0,30 см.

Если у вас есть желание подсчитать сечение более точно, можно воспользоваться такими параметрами, как вид топлива, скорость сгорания, скорость тяги, высота, скорость прохождения по трубе.

Как влияет диаметр дымохода на его высоту?

Диаметр трубы дымохода отчасти только оказывает влияние на высоту. Грубо говоря, вам не получится расширить сечение, чтобы, к примеру, снизить длину канала – эти значения не взаимосвязаны, как многие считают. Поэтому не стоит «мудрить» с диаметром, подгоняя определенную высоту, которая будет ниже 5 метров либо выше 7 метров. Уровень тяги будет одинаковым на всей протяженности от 5 до 7 метров. А вот слишком большой диаметр, может снижать тягу, образовывать завихрения, хотя на первый взгляд это кажется абсурдным.

Расчет оптимального показателя тяги

Кроме расчета диаметра дымохода нужно знать и силу тяги. Для этого вам потребуется найти закон Бернулли и подставить данные внешней температуры, внутренней, а также уровень давления

Для окончательно расчета берется за внимание общая потеря давления в обеих зонах. Если показатели идентичны, значит, тяга находится в оптимальном диапазоне

Схема движения газов в печи

Пример расчета печи

Как и обещали, в конце приводим пример самостоятельного расчета. Итак, рассчитать диаметр дымохода для печи на дровах нужно по такой формуле:

D = 4*Vr/3.14*2 = 0.166 m.
Значения подбираются исходя из стандартных размеров и показателей по таблице. Где:

D – Сечение.
Vr – требующийся объем воздуха для горения.
4 – это стандартный параметр тяги.

Высота дымохода

Чем выше дымовая труба, тем сильнее тяга. Однако слишком длинный дымоход создает большое аэродинамическое сопротивление движению продуктов сгорания

Отдавая стенкам дымохода тепло, газы остывают, их удельный вес увеличивается, а тяга снижается. Поэтому очень важно точно рассчитать высоту дымовой трубы

Минимальная высота дымохода – 4 метра, максимальная зависит от высоты вашего дома.

Если дымоход находится ниже конька крыши, тяга будет зависеть от направления ветра. Завихрения за крышей уменьшат тягу. Над плоской или почти плоской крышей, а также над коньком кровли дымоход должен возвышаться не менее чем на 0,5 м. Если дымовая труба находится в 1,5-3 м. от конька или парапета, она должна быть не ниже конька кровли, при удалении от данных элементов на 3 м. и более – допускается понижение 10%.

Прочностные характеристики дымовой трубы: инструкция по эксплуатации и монтажу коммуникации любого диаметра с фундаментом

От того какой материал использован в строительстве котельной трубы, определяется корреляция габаритов. Например, кирпичные сооружения не требуют отдельного фундамента, так как последний закладывается на стадии разработки печи. Этого нельзя сказать о тяжелом сырье для производства. Расчет металлоконструкции на прочность напрямую зависит от количества топлива сжигаемого за 1 час. Чтобы правильно рассчитать безопасные габариты стальных и железобетонных конструкций, учитывают следующие характеристики:

Тип фундамента – площадь подошвы, глубина заливки. Для тяжелых конструкций устраивается монолитная заливная площадка или стелятся бетонные плиты с петлями для крепления стальных тросов

Важно учитывать сейсмические особенности местности и сезонные подвижки грунта.
Климатические условия – скорость ветра, количество осадков. В зонах с повышенными показателями, толщина стен котельного дымохода и упор увеличены на несколько порядков, в отличие от спокойных регионов станет нюансом и конструктивной особенностью труб – рассчитать пропускную способность придется с данными показателями.
Скорость дымовых газов

В зависимости от вида топлива, материал трубы и, соответственно, прочность рассчитываются исходя из веса продуктов распада. Тяжеловесные угольные отходящие газы, содержащие еще и сажу, требуют максимальной жесткости конструкции. Кроме того, их температура способна влиять на внутреннюю поверхность дымохода.
Наличие принудительных тяговых вентиляторов. Сила извне, помимо естественной тяги влияет на конструктивные особенности дымоходной трубы и прочность. Учитывается мощность агрегатов и от них ведется расчет дымовой трубы котельной.

Для кирпичных и железобетонных дымовых труб, минимальный диаметр равен 1,2 м. Для стальных конструкций параметр – 3,6 м.

Плохая тяга в дымоходе: последствия

Что делать если сечение дымохода квадратное?

Цилиндрические дымоходы, особенно после появления сэндвич – труб самые распространенные виды устройств. Но при строительстве кирпичной печи приходится выкладывать квадратную или прямоугольную форму.

В таких дымоходах образуются завихрения, препятствующие нормальному прохождению отработанных газов и уменьшающие тягу. Но для дровяных печей или каминов – прямоугольные трубы остаются самой востребованной формой. В таких устройствах не требуется повышенный уровень вытяжки отработанных газов.

Расчет дымохода для дровяной печи с квадратным или прямоугольным сечением производится с учетом соотношения размеров трубы к габариту поддувального отверстия на печи. Такая пропорция – 1/1,5, где 1 – внутреннее сечение трубопровода, а 1,5 габариты поддувала или зольника.

По какой цене можно выгодно купить крепление для телевизора на стену

Устройство выдерживает нагрузку до 40 кг и позволяет фиксировать телевизоры с большой диагональю – 32−55 дюймов. Его корпус изготовлен из прочного металла и имеет стильный дизайн. Благодаря этому механизму экран может поворачиваться вокруг своей оси на 120°. Есть возможность изменения угла наклона. Цена на модель составляет 1600 рублей.

При необходимости купить поворотное крепление для телевизора, стоит обратить внимание на модель KSL WM227T. Она представляет собой универсальное крепёжное устройство для плоских экранов

По системе VESA можно монтировать модели с размерами креплений: 75×75 и 200×200 мм. Конструкция предназначена для установки плоских экранов с диагональю19−43 дюйма. Максимальная нагрузка составляет 25 кг. Стоимость модели равна 1120 рублей.

Разновидности труб для печей и каминов

Различают следующие виды печных труб:

  1. Насадные трубы кирпичные — это массивные объекты, опирающиеся на кладку печки, выкладывать их требуется толщиной не менее, чем в полкирпича.
  2. Коренные трубы — это отдельностоящие конструкции в виде стояков, выполнять их следует из асбестоцементной трубы диаметром 15-20 см.
  3. Сборные трубы — это отдельные блоки, изготовленные из жаропрочного бетона.
  4. Стеновые трубы — это конструкции, смонтированные в капитальной несущей стене, что позволяет экономить пространство в комнате.

Получение высокого КПД от печи, имеющей такой тип трубы, не является возможным. Если иной способ расположения стеновой печной трубы не предусмотрен, проводятся соответствующие виды работ по обустройству пилястра с выступом, выходящим вовнутрь помещения. Монтаж осуществляется с выдержкой требуемых расстояний от дымохода до наружной стены:

  • 2,5 кирпича (от 20 до 30 — 650 мм);
  • 2,0 кирпича (от 20 и выше — 510 мм);
  • 1,5 кирпича (от 20 и ниже — 380 мм).

Расположение печной трубы определяется строго по вертикали без отступов внутри. При наличии увода в конструкции, его размеры не должны быть больше 1 м. Кирпичная труба зачастую имеет внутри сечение, составляющее не меньше 140х140 мм. Нормальная тяга дымовой трубы достигается за счет высоты трубы, равной не менее 5 м. Если она меньше 5 м, тяга обеспечивается с помощью дефлектора-диффузора.

Оборудовав свой дом печным и каминным отоплением, следует монтировать 2 дымохода. Разная тяга одного из очагов способна привести к задымлению. В деревянном доме в местах, где есть примыкающая печная труба из кирпича, предусматривается утолщение в 1-1,5 кирпича. Легковозгораемая конструкция возле печной трубы должна быть закрыта от нее асбестоцементными либо металлическими листами.

Определение высоты для установки дымоходной трубы из кирпича, стали: обследование варианта для газовой котельной по типовому проекту, чертежу

Санитарные нормы для разных объектов рассчитываются индивидуально. Определение высоты для промышленного предприятия отличается от расчетов на частный дом или коммерческое предприятие

Важно помнить о виде используемого топлива, так как тяжелый, концентрированный фон отходящих газов, должен обязательно рассеиваться в слоях атмосферы без вреда для окружающих сред, человека и животных. Расчет высоты дымовой трубы зависит от следующего:

Высота дымохода должна быть выше границы ветрового порога

  • Погодные условия местности в период работы котельной и рельеф.
  • Температура отходящих газов и скорость потока помогут определить высоту дымоходной трубы.
  • Плотность застройки местности и наличие действующих предприятий с образованием продуктов сгорания – важный нюанс, чтобы рассчитать высоту дымохода правильно.

Погрешности в конструировании дымохода в высоту могут быть только в сторону увеличения. Это лучшим образом влияет на результат, особенно если котельная расположена в жилых кварталах и местность отличается суровым климатом.

Проверка планируемой трубы на величину естественной тяги

По сути, основные параметры дымовой трубы мы уже определили – достаточное сечение ее канала и высоту. Но для приборов с естественной тягой никогда не лишним будет проверить силу этой самой тяги. Чтобы не получилось, что построенный дымоход вдруг отказывается выполнять свои основные функции.

Тяга – это, по сути, разница давлений горячих газов в трубе и наружного воздуха. Именно эта разница и стимулирует движение газового потока по каналу дымохода.

Считается, что для нормальной работы дымохода с естественной тягой эта разница должна составлять не менее 4 паскаль на каждый метр высоты трубы (0,408 мм водяного столба или 0,03 мм ртутного столба). То есть для пятиметровой трубы (наш минимум) тяга должна быть не менее 20 Па. Это обеспечивает и нормальный отвод газов, и необходимый приток воздуха для непрерывного горения топлива.

Как просчитать эту тягу. Естественно, она во многом зависит от плотностей газов, которые, в свою очередь, тесно взаимосвязаны с температурой. В этом можно убедиться взглянув на формулу, с которой мы и будем работать:

ΔP = Hтр × g × Pатм × (1 / Тв – 1 / Тдс) / 287,1

ΔP — естественная тяга в трубе, Па.

Hтр — высота дымовой трубы, м.

g — ускорение свободного падения (9.8 м/с²);

Pатм — атмосферное давление. Нормальным считается значение в 750 мм ртутного столба. Однако, местность, для которой проводится расчет, может иметь и свою специфику. Надо правильно понимать, сто нормой считается уровень моря. А с ростом высоты эта норма начинает снижаться. Причем – довольно значительно. Так что при расчетах необходимо будет руководствоваться нормой для своего региона проживания.

Атмосферное давление обычно измеряется в миллиметрах ртутного столба. Однако, для расчета в системе СИ требуется перевести его в паскали. Это несложно, если знать, что 1 мм рт. ст. = 133,3 Па.

Тв — температура воздуха на улице. Причем, приведенная к шкале Кельвина, то есть С° + 273.

Тдс — средняя температура газов в дымоходе. Определяется как среднее арифметическое показателей на входе и выходе, с последующим приведением к шкале Кельвина.

287,1 — газовая постоянная воздуха. Правильнее было бы подобрать эту величину под конкретный химический состав отводимых газов. Но в нашем случае ошибка значительной, сильно влияющей на конечный результат, не станет.

Несколько важных замечаний по температуре на входе и выходе.

Всегда следует стремиться к оптимальным ее значениям. Статистика показывает, что большинство возгораний происходит с банными печами, в который практически отсутствует теплоотвод, в короткие сроки нагоняется жар в парилке, и при этом дымоход обычно раскаляется до опасных температур.  Поэтому нужно уметь управлять температурами в трубе, используя доступные средства – шиберы, задвижки, устройства дополнительной утилизации тепла (например, водогрейные баки).

В бытовых и отопительных печах с этим попроще, но все равно контроль необходим. В котлах, где сама суть работы заключается в постоянной отдаче тепла циркулирующему теплоносителю, эти вопросы так остро не стоят.

Режим 900 ÷ 600 ℃ (вход и выход), встречающийся у некоторых на банных печах — чрезвычайно опасен во всех отношениях, и даже не должен рассматриваться! Разумные рамки (и то – верхний их предел) это 600 ÷ 400 градусов для бытовых кирпичных и металлических печей. Обычно же стараются выдерживать в диапазоне 400 ÷ 200 ℃. Для газового оборудования нижняя граница может падать и ниже 100 градусов.

Если все исходные значения для подстановки в формулу известны – можно переходить к расчёту. Для этого опять предлагаем воспользоваться возможностями специального онлайн-калькулятора.

Калькулятор расчета естественной тяги дымовой трубы.

Если полученная разница давлений попадает в нормы (более 4 Па на метр высоты трубы) – то проверку можно назвать успешной.

Основные параметры дымовой трубы получены – можно переходить к выбору материалов и детальному проектированию.

О многих других тонкостях самостоятельного проектирования дымохода расскажет предлагаемое видео:

Ошибки в монтаже дымохода

Так как правильно установить печь в доме и вывести трубу через стену получается не всегда, следует рассмотреть самые распространённые ошибки монтажа, чтобы избежать их. Некорректная робота конструкции возможна в таких случаях:

  • Недостаточное количество утеплителя на стыке элементов. В этом случае труба будет перегреваться.
  • Наличие стыков в местах прохождения через стену или кровельный свес. Такой монтаж повышает риск возгорания капитального сооружения.

Видео описание

В этом видеоролике наглядно показан пример нарушения правил монтажа сэндвич-дымохода:

  • Не соблюдено положение трубы. Она устанавливается строго вертикально. При утеплении капитальных стен пенопластом или минеральной ватой для крепления дымохода используются длинные дюбеля.
  • Отсутствует отлив на боковом скате кровли. В этом случае осадки могут попасть на утеплитель и ухудшить его функции.
  • Недостаточная общая высота вертикальной части. Эта ошибка приводит к ухудшению тяги.

Проблемы возникают при использовании некачественного изолирующего материала. Дешёвый утеплитель со временем усаживается, поэтому существует вероятность локального перегрева некоторых частей дымохода.

Советы специалистов

Перед покупкой необходимых материалов для обустройства наружного дымохода определяется мощность оборудования. Она влияет на диаметр труб. Ещё можно воспользоваться такими советами специалистов:

  • если отопительное оборудование оснащено принудительной тягой, то необязательно наращивать вертикальный участок конструкции, достаточно вывести горизонтальную трубу;
  • слишком длинный горизонтальный участок способствует замедлению дымового потока (значение не должно превышать 1-1,5м);

Правила монтажа труб дымоходаИсточник krovgid.com

Ревизионные отверстия обустраиваются не только на наружной части конструкции, но и на внутреннем горизонтальном элементе.

Срок эксплуатации наружного дымохода

Срок службы конструкции зависит от материала её изготовления и правильности монтажа. Керамические трубы при правильном использовании буду выполнять свою функцию до 40 лет. Кирпичный дымоход можно эксплуатировать более 50 лет. Нержавеющую сталь придётся поменять через 15-20 лет, но тут все зависит от толщины металла. Оцинковка имеет самый короткий срок службы: до 10 лет.

На долговечность конструкции влияет температура нагрева отходящих газов. Качественная сэндвич-система простоит до 20 лет. Сооружения служат дольше, если отопительное оборудование работает на газу или пеллетах.

Коротко о главном…

Дымоходы бывают одно- и двустенными. По материалу изготовления выделяются металлические, кирпичные сооружения и конструкции из сэндвич-труб. Последний вариант является оптимальным для частных домов. При монтаже дымохода соблюдаются правила его размещения в помещении. От правильности определения диаметра и высоты конструкции зависит её функциональность, а также наличие тяги в отопительном оборудовании.

Технология монтажа через деревянную и кирпичную стену одинаковая, но есть некоторые нюансы: древесина больше подвержена воспламенению и требует максимальной защиты. Во время монтажа нужно соблюдать пожарные нормы, а также учитывать возможные ошибки.

Предварительные расчеты

Помимо сечения, вам следует также определить длину дымохода и правильное его расположение.

Расчет длины

Здесь существуют некоторые требования, ознакомимся с ними.

  1. Согласно тому же СНиПу, минимальная высота дымохода должна составлять 5 метров.
  2. Если кровельным покрытием в вашем случае является горючий материал, то дымоход должен возвышаться над коньком еще на 1-1,5 метра.
  3. Если же покрытие негорючее, то данная высота будет составлять минимум 0,5 метра.

Обратите внимание! Если имеют место пристройки к дому, высота которых превышает его высоту, то дымоход в обязательном порядке следует вывести выше именно этой пристройки

Месторасположение

  1. Если крыша плоская, то труба должна возвышаться над ней как минимум на 0,5 метра.
  2. Если дымоход находится менее чем в 1,5 метра от конька, то он должен возвышаться хотя бы на 0,5 метра над коньком.
  3. Если это расстояние колеблется в пределах 1,5-3 метра, то высота трубы должна равняться высоте конька.
  4. Наконец, если дымоотвод расположен дальше чем в 3-х метрах, то эта высота должна равняться с линией, проведенной в воображении от конька под углом в 10 градусов относительно горизонта.

Если все эти требования будут учтены, то монтаж дымоходной трубы будет выполнен правильно.

Требования к дымоходу для газового котла

Как произвести монтаж дымохода для газового котла, их конструктивные особенности и как произвести выбор правильного месторасположения. Узнать ответы на эти вопросы вы можете тут

О чем еще следует знать?

Монтаж конструкции должен начинаться от отопительного прибора и поэтапно подниматься вверх.
Различные инженерные коммуникации (такие, как электрическая проводка, газовый трубопровод и проч.) не должны касаться дымоотвода.
Нельзя, чтобы в конструкции были уступы.
Конструкцию следует защитить от воздействия атмосферных осадков. Для этого потребуется дефлектор либо же любое другое приспособление

При этом важно, чтобы такая защита не препятствовала свободному выпуску дымных газов.
Температура дымных газов, движущихся по каналу, не должна превышать 50 градусов.
При монтаже должны быть учтены все нюансы, касающиеся монтажа сэндвич-дымохода. Так, если крыша сделана из воспламеняющегося материала, а в качестве топлива применяется торф или древесина, то обязательно следует поставить улавливатели искр, которые обычно производят из металлической сетки с размерами ячеек в 0,5х0,5 сантиметра.
Отрезки трубы, которые под уклоном, не должны быть шероховатыми

Кроме того, площадь их поперечного сечения обязана как минимум соответствовать вертикальному.

Варианты соединения

Существует несколько способов соединения таких дымоходов:

  1. фланцевое;
  2. по конденсату;
  3. байонетное;
  4. по дыму;
  5. и, наконец, по холоду.

Обратите внимание! Конструкция собирается по дыму, чтобы полностью исключить проникновение угарного газа в помещение. А вот по конденсату, дабы конденсированная влага свободно текла по стенкам вследствие температурной разницы

Ежели установка дымохода сэндвич своими руками была произведена первым способом, то дымные газы не будут встречать никаких препятствий и благодаря тяге будут быстро выведены на улицу. Но если стыки при этом заделаны некачественно, то конденсат может проникнуть внутрь конструкции, что очень плохо скажется на базальтовом утеплителе. Во втором же случае внутренняя трубка устанавливается в раструб, поэтому влага никоим образом не сможет проникнуть внутрь. Но если будет хотя бы маленькая щель, то дым сможет попасть в помещение. Так какой из вариантов выбрать? Конденсированная влага вредит утеплителю, а дымные газы – человеческому здоровью. Выход очевиден: вне зависимости от выбранного способа все стыки и щели следует тщательным образом заделывать.

Обратите внимание! Внутренние трубы конструкции желательно ставить по конденсату, дабы он не попадал на стыки и не затекал. Также отметим, что даже с двумя слоями такие дымоходы требуют хорошей изоляции тех отрезков, которые являются наиболее пожаронебезопасными – речь идет о крыше, балках и перекрытии

Более того, сэндвич не должен быть использован для подключения непосредственно к отопительному прибору

Также отметим, что даже с двумя слоями такие дымоходы требуют хорошей изоляции тех отрезков, которые являются наиболее пожаронебезопасными – речь идет о крыше, балках и перекрытии. Более того, сэндвич не должен быть использован для подключения непосредственно к отопительному прибору.

Так, с технологией вы уже ознакомились. Теперь остается лишь приобрести все необходимые материалы (обязательно качественные, сертифицированные) и приступить к работе!

Поделитесь в социальных сетях:FacebookXВКонтактеredditWhatsApp
Напишите комментарий
