Пиролизная печь для отопления дома

Какие виды газогенерирующих котлов существуют

http-equiv=”Content-Type” content=”text/html;charset=UTF-8″>id=”attachment_2273″ style=”width: 547px” class=”wp-caption aligncenter”>

Схема котла с нижней камерой сгорания газов

Как вы уже поняли, такие котлы содержат две камеры сгорания: первичную топку загрузки (где горят дрова) и камеру сгорания (где непосредственно горит газ). Но, по своему расположение, топки могут быть двух видов:

  • с нижней камерой сгорания,
  • с верхней камерой сгорания.

Особенности котлов с нижней камерой сгорания

В этом случаи пиролизный газ с первичной топки подается путем искусственного нагнетания с помощью турбины. Это делает работу установки зависимой от электричества.

Достоинства

Недостатки

Удобная загрузка топлива в камеруНеобходимость очистки от золы камеры сгорания газа
Удобное обслуживаниеБолее высокая цена, обусловленная сложной конструкцией
КПД выше за счет большей камеры теплообменника

Особенности котлов с верхней камерой сгорания

Камера сгорания газов сверху

В этом случаи дрова горят в нижней камере, а выработанный газ поднимается в верхнюю, где и происходит его сгорание.

Достоинства

Недостатки

Газ поступает в камеру естественным образомНемного ниже КПД
Камеру чистить нужно реже
Отработанные газы выходят благодаря естественной тяге
Немного теории из эффективности этого оборудования

Как заявляют многие производители расход топлива на 100 м² помещения при его высоте до 3 м составляет  не более 10 кг в сутки. В качества дров рекомендуют использовать березу или клен. Хвойные породы менее эффективны так как в выделяемых газах остается смола.

В заключение

Если вы решили установить и пользоваться котлом на твердом топлива, такой вариант как пиролизный будет наиболее рациональным. Не смотря на свою высокую стоимость он окупится довольно быстро за счет своего высокого коэффициента полезного действия. Кроме этого будет экономить ваше время в процессе эксплуатации и обслуживания.

Инструменты и материалы

Чтобы смонтировать такой агрегат собственными силами, потребуется следующий набор инструментов и материалов:

  • Термодатчик.
  • Вентилятор.
  • Полосы стали различной толщины и ширины.
  • Набор профтруб диаметром 2 мм.
  • Листы металлические толщиной 4мм.
  • Набор труб различного диаметра.
  • Отрезной круг диметром 230 мм.
  • Шлифовальный круг диаметром 125 мм.
  • Ручная дисковая пила (болгарка).
  • Несколько упаковок электродов.
  • Сварочный аппарат.
  • Электрическая дрель.

Если вы планируете изготовить самостоятельно пиролизный котел, то рекомендуемая толщина стали должна быть 4 мм. Чтобы сэкономить, можно воспользоваться сталью толщиной 3 мм. Для изготовления корпуса устройства потребуется прочная сталь, которая способна выдержать высокий температурный режим.

Особенности пиролизных отопительных устройств

Главным отличием пиролизного твердотопливного котла отопления (газогенераторного) считается особый принцип горения топлива. Если в обычных котлах дрова или уголь просто горят открытым пламенем, то здесь процесс разделен на два этапа:

  1. Топливо загружают в топочную камеру и разжигают огонь. Когда температура превысит 400 °С, начинается процесс пиролиза — медленного тления топлива при недостатке кислорода. При этом выделяется тепло, дым и пиролизный газ, в состав которого входит окись углерода и различные углеводороды.
  2. Для перевода котла в рабочий режим закрывают заслонку прямой тяги и включают вентилятор. Газообразные продукты пиролиза вытесняются струей первичного воздуха в камеру сгорания, где они обогащаются кислородом от подачи подогретого вторичного воздуха. Смесь пиролизных газов и взвешенных частиц полностью сгорает и отдает свою тепловую энергию встроенному в котел теплообменнику.

Принцип работы традиционных котлов

Работа пиролизного котла не отличается особой сложностью. Но для того чтобы можно было понять все преимущества пиролизной схемы, следует немного поговорить про традиционную схему. Она предусматривает прямое сгорание дров в топке отопительного агрегата. Выделяемое тепло отправляется через теплообменник в систему отопления. Еще дикая часть тепла улетает в дымоходную трубу, отправляясь в атмосферу.

Простота принципа работы традиционного котла позволяет не заморачиваться с усложнением его конструкции. Тут всего два важных узла – это топка тех или иных размеров, а также теплообменник, изготовленный из стали или чугуна. Никаких систем автоматики здесь нет, а регулировка температуры осуществляется путем открытия или закрытия дверцы поддувала. Нужный режим работы контролируется с помощью термометра. В отличие от пиролизных котлов, интенсивность горения регулируется в минимальных пределах.

Давайте посмотрим, в чем заключаются недостатки схемы прямого сгорания древесного топлива:

  • Слишком быстрое сгорание, почти неконтролируемое – не позволяет выставить нужный режим работы;
  • Нельзя подключить следящую электронику – все операции по регулировке интенсивности горения придется проделывать самостоятельно, с помощью заслонки;
  • Пониженный КПД – принцип работы классических котлов, в отличие от пиролизных, подразумевает удаление большого количества тепла в атмосферу. Одновременно с этим отмечается пониженная теплотворная способность дров при их естественном горении;
  • Нужно постоянно подбрасывать все новые порции дров – особенно если агрегат не оснащен большой топочной камерой.

Но есть и неоспоримые преимущества:

Разнообразие возможных видов топлива для твердотопливных пиролизных котлов поражает воображение: дрова, брикеты, опилки, измельченные ветки, пеллеты, кокс, уголь, торф.

  • Энергонезависимость – в отличие от пиролизных котлов, принцип действия традиционных агрегатов не предусматривает подключения к электросети;
  • Предельная простота конструкции – единственное, что может тут сломаться, это теплообменник. Но поломки можно избежать, если выбрать котел с теплообменником из чугуна;
  • Нетребовательность к дровам – если в топке уже горит порция древесины, в нее можно докинуть даже полусырые поленья. Не имеет особого значения и сорт древесины;
  • Доступная стоимость – пиролизные котлы, о принципе работы которых мы будем рассказывать в данном обзоре, стоят существенно дороже.

Таким образом, даже у самого несовершенного оборудования можно отыскать те или иные недостатки.

Традиционные котлы, в отличие от большинства пиролизных, оптимальны для обогрева загородных домов, не подключенных к электрическим сетям.

Классификация

Котлы имеют отличия по расположению камер для дожигания газов:

  • с верхним расположением;
  • с нижним расположением.

Котлы с верхней камерой более громоздкие, требуется больше материала для сборки дымоотвода. Зато чистить их придётся намного реже, ведь частицы от сгоревшего топлива не попадают в камеру для дожигания газов.

В котлах с нижним расположением секции топливо располагается в верхней части, а газы выводятся в нижнюю, и там догорают. Это удобно, но придётся часто удалять мелкие дровяные частицы из камеры утилизации газов.

По энергозависимости котлы бывают:

  • без применения электричества: котлы с естественной тягой;
  • с принудительной тягой.

Энергонезависимые котлы подразумевают включение в конструкцию высокого дымохода (не менее 5–6 метров) для увеличения тяги и обеспечения достаточного разрежения в отсеке сгорания.

Эффективность обогрева у таких котлов будет несколько ниже, чем у котлов с принудительной тягой.

Устройства с принудительным поддувом оснащаются одним или двумя вентиляторами, которые могут работать в режиме нагнетания воздуха или откачки сгоревших газов.

В некоторых моделях котлов применяется комбинированный способ с участием нагнетающих и отсасывающих газ устройств для увеличения мощности.

Справка! Механизмы, откачивающие отработанные газы, изготавливаются из особых жаропрочных (аустенитных) сплавов, их стоимость значительно выше, чем у нагнетающих вентиляторов.

По способу обогрева:

  • Водяного обогрева — к теплообменнику котла подключаются водяные трубопроводы, по которым нагретая рабочая жидкость разносится по различным помещениям.
  • Воздушного обогрева — вместо воды используется воздух, получающий тепло посредством того же теплообменника и распространяемый по воздухопроводам. Эффективность ниже, чем у водяного способа, применяется на производственных площадках, складах.

Фото 1. Пиролизный котел с теплообменником, предназначен для водяного обогрева, работает на дровах.

Чертеж: общий вид, рабочий процесс

Вариантов исполнения пиролизного котла много. Наипростейший вид по чертежу устроен таким образом.

  • Камера сгорания котла.
  • Отсек газификации.
  • Секция дожигания газов.
  • Колосниковые решётки.
  • Теплообменник (входной/выходной патрубки).
  • Трубопровод отвода газов (дымоход).
  • Отверстия для поддува.
  • Дверка в отсек для закладки топлива.

В котел могут быть включены температурные датчики и приборы для контроля и поддержания нормальных режимов работы.

А также аппаратная часть котла для автоматизации функционирования всего отопительного комплекса.

Суть происходящего внутри пиролизного котла характеризуется следующими процессами:

  • Поток воздуха извне поступает в отсек газификации с находящимся там топливом.
  • Некоторая часть кислорода будет поддерживать процесс горения (тления). Газы, являющиеся продуктами горения, через сопло попадают в камеру сгорания котла и там окисляются в присутствии вторичного кислорода, который поступает вместе с воздухом снаружи.
  • Часть пиролизных газов восстанавливается при наличии углерода из топлива до угарного газа и окиси азота, потребляя при этом часть энергии. Смесь проходит в секцию дожигания газов и окисляется там с возвратом отнятой им энергии.

Фото 2. Чертеж пиролизного котла длительного горения, собранное по нему устройство может обогреть большой дом.

Участвующие в реакции пиролиза газовые смеси выводятся наружу через дымоход, минуя при этом теплообменник котла.

Внимание! Так как функционирование пиролизных котлов связано с большим количеством энергии, генерируемой внутри оборудования и возможном выделении разного рода вредных газов, осуществлять самостоятельную постройку котлов рекомендуется только при полном понимании всех физико-химических процессов, возникающих при его работе. Температурные фазы:

Температурные фазы:

  • сушка, пиролиз древесины — 450 °C;
  • сгорание древесного газа и вторичного воздуха — 560 °C;
  • продувание пламени и возврат тепла — 1200 °C;
  • отвод оставшихся продуктов горения — 160 °C.

Отличия устройства от обычных котлов

Включая древесину (дрова), специальные топливные брикеты (пеллеты) и отходы, получаемые на производстве. Одно из главных отличий котлов — применение различных видов твёрдого топлива, практически любого вещества, которое может гореть.

Длительность процесса сжигания топлива намного больше, чем у обычных котлов. От 8–10 часов и выше. Есть модели котлов с крупным отсеком для дров, продолжительность непрерывной работы — до 24 часов. Это значит, что пополнение камеры сгорания новыми порциями топлива осуществляется 1–2 раза в сутки.

Важно! За счёт того, что происходит почти полное разложение твёрдых материалов, пирокотлы менее вредны для окружающей среды

Устройство и принцип работы котла

Камера первичного сжигания или пиролизная камера напоминает своим устройством топку обычной печи. Твердое топливо (дрова, опилки, древесные или торфяные брикеты, пеллетные гранулы) помещается через загрузочное окно на массивную огнеупорную решетку – колосник, обеспечивающий приток к топливу воздуха, который называют первичным.

Принцип работы котла длительного горения

Пиролизный газ принудительно, реже самотеком попадает во вторичную камеру – камеру сгорания или камеру дожига, в которую осуществляется подача достаточного количества воздуха, который называют вторичным. От контакта с кислородом нагретый до высоких температур (более 300 градусов Цельсия) газ моментально вспыхивает и горит с выделением большого количества тепла. Происходит выполнение главной функции котла – нагрев теплоносителя.

Подробно принцип работы пиролизного котла показан на видео.

Воздух обычно нагнетается принудительно с помощью небольшого вентилятора. Хотя в небольших моделях иногда для создания тяги используют дымосос.

На этой схеме представлено устройство пиролизного котла нижнего горения. Дрова медленно сгорают при малом количестве кислорода и выделяют горючий газ ( )

Наличие принудительной вентиляции можно считать основным отличием пиролизного котла от классической твердотопливной модели. Корпус устройства состоит из двух частей, вставленных друг в друга. Пространство между стенками заполняют теплоносителем, роль которого традиционно выполняет вода.

Температура горения может достигать 1200°С. Вода, находящаяся в наружном теплообменнике, нагревается и циркулирует по системе отопления дома. Остатки продуктов сгорания удаляются через дымоход.

В упрек устройствам, в работе которых используется пиролизный принцип горения, можно поставить относительно высокую цену. Обычный твердотопливный котел стоит значительно меньше. Но в котлах длительного горения дрова сгорают практически полностью, чего о классическом котле не скажешь.

К дровам для пиролизного котла предъявляют определенные требования по размерам и влажности. Подробную информацию можно найти в инструкции изготовителя

Выбирая пиролизный котел, следует помнить, что недорогие модели малой мощности обычно рассчитаны только под дрова. Дорогие модификации способны работать на разных видах топлива.

По способу сжигания топлива котлы длительного горения с двойным контуром можно подразделить на:

  • Пиролизные. Оборудованы двумя камерами для сгорания. В одной из них присходит процесс тления и выделения газа для пиролиза, в другой — смешивание полученного газа с кислородом и его сжигание. Оборудование данного типа характеризуется высокой экологичностью — вредных веществ в атмосферу выделяется минимальное количество. В процессе сгорания образуется мало сажи. Если котел оборудован автоматикой, возможна будет и регулировка мощности.
  • С верхней камерой горения. Такие котлы очень просты в обслуживании. Количество автоматики для их стабильной работы нужно минимальное, возможно функционирование в автономном режиме работы без электричества. Есть и недостатки — при работе образуется много золы, есть перечень требований к типам топлива. Например, для растопки не подойдет мелкая щепа или опилки.
  • Пеллетные. Для растопки такого оборудования используют специальные пеллеты или топливные брикеты в спрессованном виде. Подобные котлы экологичны, экономичны и эффективны, имеют длительный эксплуатационный срок. Один из главных недостатков — высокая цена котла и специальные условия, которые придется поддерживать для хранения топлива. Помещение должно быть сухим, высокая влажность воздуха будет способствовать порче пеллетов.

Советы для самостоятельного изготовления кирпичной печки

Хоть более эффективной и популярной является металлическая печь пиролизного горения, часто устанавливается и кирпичная.

Пиролизная печь из кирпича своими руками, как и металлическая, требует точных расчетов, схемы и чертежа. Используют специального вида кирпич – огнеупорного, который с эстетической точки зрения не хуже обычного.

Еще необходим шамотный кирпич, для изготовления всех внутренних ее перегородок. Часто такие отопительные установки располагают в саунах и жилых домах. Кирпичные пиролизные печи в первого взгляда могут выглядеть как камин и создавать достаточно приятную и уютную атмосферу в доме или бане.

Пиролизный котел своими руками: правила и нюансы


Пиролизный котел своими руками Для того, чтобы установить пиролизный котел своими руками, сохраняя при этом все его рабочие качества, необходимо основываться на точный чертежах и вычислениях. Неправильно собранный котел, смонтированный по некомпетентной схеме, не только будет плохо выполнять свои функции, но еще и представит угрозу безопасности окружающей среде и Вам в первую очередь.

Правила сборки пиролизного котла своими руками:

  • Вашей первоочередной задачей, перед стартом сборки, становится обязательное ознакомление с чертежами, планами и схемами. Они помогут определить количество необходимого материала для работы, а также уберегут Вас от возможных аварийных ситуаций;
  • Проверьте наличие основополагающих элементов, без которых невозможна собственноручная сборка пиролизного котла. Это: регуляторы, отверстия для воздуха, дымовые каналы, трубы для отвода воды, камера сгорания, трубы для подачи воды, а также вентилятор;
  • Учтите, что если Вы предполагается отапливать стандартный загородный дом, Вам вполне подойдет пиролизный котел мощностью 40 кВт, а если Вы владелец совсем небольшого коттеджа, то хватит и 30 кВт-ного котла. Устанавливать супер мощные котлы нет смысла, так как и небольшое устройство, прекрасно утеплит помещения, в то время как огромные агрегаты будут стоить больших денег, и потребуют значительных затрат;
  • Не лишним будет заготовка необходимых инструментов для монтажа котла. Чтобы Вам не пришлось лишний раз бегать в строительный магазин, приготовьте все нужное сразу. Для установки пиролизного котла своими руками, Вам потребуется вот такой вот инструментарий: болгарка, шлифовальные круги, сварочный аппарат, электрическая дрель, трубы различного диаметра электроды, вентилятор, полосы стали, термодатчик, металлические листы

Учтите, что сборка пиролизного котла своими руками долгий и кропотливый процесс, поэтому будьте готовы к возможным сложностям. Однако, тщательно подготовившись к процессу, Вы значительно снижаете риск возникновения неожиданных проблем.

После того, как все правила соблюдены, нужная схема выбрана, пора приступать к непосредственной сборке. Поэтапно собирая устройство, следите за выполнением следующих нюансов:

  • В отличие от обычных котлов, отверстие для помещения дров в топку, должно быть расположено несколько выше;
  • Обязательно проверьте наличие ограничителя, который фиксирует подачу воздуха в котел. Его оптимальные размеры – 70 мл в сечении и длина, превышающая размеры корпуса;
  • Диск, привариваемый к ограничителю, должен быть изготовлен из нержавеющей стали, и располагаться внизу всей конструкции;
  • Отверстие для подачи твердого топлива лучше всего желать прямоугольной формы. Для пиролизного котла такая форма является оптимальной;
  • Дверца должна плотно и надежно закрываться, необходима специальная накладка, которая будет плотно фиксировать закрытие;
  • Заранее предусмотрите, а затем не забудьте выполнить специальное отверстие, с помощью которого Вы будете удалять накопившуюся золу;
  • Труба для теплоносителя должная быть не прямой, а слегка изогнутой. Такая форма необходима для повышения теплоподачи;
  • Расположение вентиля должно быть удобным и доступным. Благодаря нему Вы будете контролировать процесс поступления воздуха в топку;
  • Первый запуск. После того, как вы закончили сборку и монтаж пиролизного котла своими руками, проведите пробный запуск устройства. При помощи специального оборудования, проверьте безошибочность эксплуатации на всех этапах, и убедитесь, что в котле не скапливается угарный газ. Только после этого, можно полноценно вводить котел в работу

Сооружаем печь

Для печи мощностью в 25КВт и обогрева площади в 60 м2понадобится:

  • Кирпич — 400 шт.
  • Шамотный кирпич — 100 шт.
  • Лист стали в 4 мм 6×1,5 метра.
  • Вентилятор.
  • Чугунные колосники — 3 шт.
  • Терморегулятор.
  • Дверцы для камеры и зольного отсека.

Готовим раствор для работы с кирпичом

глину, чистый песок (мытый) и водураствора для кладки

Раствор: 4 части глины +8 ч. песка + 1ч. воды. Такой «рецепт» однозначно выдерживает до 1000 °C, причем не меняя своих качественных характеристик. Коэффициент теплового расширения аналогичен кирпичу, что исключает деформацию при циклах охлаждения-нагревания.

Есть несколько способов приготовления растворов. Один из них: в замоченную на сутки глину необходимо добавить равное глине количество воды. Получается консистенция, напоминающая густые сливки. Выдержанный раствор нужно пропустить сквозь сито, и смешать с песком. Регулируем консистенцию. Образовавшаяся на поверхности лужица укажет на недостаток песка.

Немного о кирпиче

Народные умельцы используют для футеровки топки шамотные кирпичи. Такой материал способен продержаться не больше сезона. Не спасет от прогорания и металл для воздухоотводов в 5мм — потребуются специальные стали.

Зарубежные производители делают их из керамики, но ссылаясь на опыт эксплуатации можно заверить начинающих мастеров, что зоны металла, не подвергавшиеся охлаждению, при соприкосновении с горящими газами быстро деформируются. Скорректировать процесс можно используя толстый металл— от 10 мм или делать двойные стальные стенки.

Приступаем к работе

Из шамотного кирпича делаем теплообменник, разделенный на две камеры. Одну для газификации, вторую — до сгорания выделенных газов. При расположении желательно исходить из того, что первичная подача воздуха идет сверху, а летучие вещества перемещаются вниз и догорают в камере.

Колосниковые решетки монтируются в свободном положении— при нагревании они расширятся, и заполняют допущенные зазоры.

дверцы камер

Приспосабливаем вентилятор. Механизм необходим для противостояния аэродинамического сопротивления и без него не обойтись.

Печная конструкция готова и достойна всяческих похвал. Сдаем работу семье. Возможно, представленная схема позволит самостоятельно соорудить недорогую, но функциональную систему отопления. О результате своей работы можно будет судить по окончанию отопительного сезона.

Безопасность

Пиролизная печь своими руками – это вполне реально, однако важно сделать подробный чертеж, а также иметь навыки работы со сварочным аппаратом. Поскольку образование газа происходит неравномерно, требуется обеспечение мониторинга за соотношением газа и кислорода

Для этого используется электроника, которая отслеживает процессы. Одна камера формирует давление, другая – создает баланс состава топливовоздушной массы. Этим и отличаются конструкции, изготовленные на заводе и своими руками.


Безопасные модели пиролизных котлов

Небольшая пиролизная печь, которую можно использовать в гараже

Недостатки

1. Много факторов, которых практически невозможно избежать, вызывают образование конденсата, на поверхностях теплообмена. Смесь конденсата и сажи, образуют тягучий дёгтеобразный, кислотный налёт, тяжело поддающиеся очистке. 2. Энергичная работа дымососа или нагнетателя, способна “отъесть” значительную долю экономии, приносимой устройством. Кроме того, энергозависимость может приводить к аварийным ситуациям, во время отсутствия электричества. Требуются дополнительные меры, для охлаждения котла и его аварийного отключения. 3. Эффективность, напрямую связана с режимом горения. Это вынуждает сжигать лишние топливо, или иметь проблемы другого характера. 4. Требуется постоянный, частый контроль дымоходной системы и тщательная очистка газоотводов, которые имеют склонность обрастать продуктами конденсации. 5. Относительная сложность в изготовлении и необходимость в электронных управляющих компонентах. 6

Дымоходу должно уделяться особенное внимание, он должен быть большего диаметра и лучше утеплён. 7

Влажное топливо, легко снижает эффективность работы. 8. Большая стоимость, иногда достигающая 1.5 и 2 кратных значений.

Рекомендации по установке и эксплуатации

Собранный своими руками пиролизный котел необходимо установить на небольшом фундаменте – соберите его из кирпича или соорудите бетонную стяжку. Рекомендуемая толщина – около 10 см. Установив аппарат на подготовленном месте, удостоверьтесь, что он не качается и стоит достаточно устойчиво. Только после этого приступайте к дальнейшим операциям.

Для обеспечения пожарной безопасности постелите перед котлом (с той стороны, где располагается дверца камеры сгорания) металлический лист. Если из топки выпадут горящие угольки или дрова (случается всякое), лист не даст огню распространиться. Следует отметить, что это достаточно распространенное требование для всех твердотопливных котлов и прочих агрегатов, вроде каминов и печей-каминов.

Плазменная резка металла — самая точная и филигранная, но доступ к такому оборудованию есть не у всех. Однако, обычный сварочный аппарат справится с той же задачей ничуть не хуже.

Отдельное внимание уделяется расстоянию между пиролизным котлом, собранным своими руками, и стенками – оно должно составлять не менее двух метров. Также следует обеспечить хорошую вентиляцию помещения, так как отопительное оборудование довольно интенсивно сжигает кислород – нужно обеспечить его приток. Для этого достаточно сделать вентиляционную отдушину

Для этого достаточно сделать вентиляционную отдушину.

Изготавливая пиролизный котел своими руками, не экономьте на металле. Помните, что металл толщиной 4-5 мм прослужит значительно дольше, чем металл толщиной всего 3 мм. Если камеры дожигания или сгорания прогорят, вам придется провести довольно сложный комплекс ремонтных работ – пиролизный котел нужно будет разрезать, заменить прогоревшие детали, после чего сварить его обратно и испытать.

Рекомендации по эксплуатации:

  • Не используйте в изготовленном своими руками пиролизном котле сырые дрова – они плохо воспламеняются, с трудом прогорают и неохотно отдают продукты пиролиза. Оптимальное содержание влаги в древесине – не более 15-20%. Приобретая сухие дрова, выделите место под их хранение – сюда не должны попадать атмосферные осадки;
  • Обязательно используйте автоматику и группу безопасности – это поможет предотвратить выход пиролизного котла из строя. Помните, что собранные своими руками отопительные агрегаты нуждаются в особенном контроле;
  • Перед началом каждого отопительного сезона проверяйте котел и отопительную систему на герметичность. Также нужно проверять проходимость дымохода – его чистка осуществляется раз в 4-5 лет;
  • Не делайте слишком большой запас по мощности – собранный своими руками пиролизный котел повышенной мощности не сможет обеспечить нужный КПД и будет сжигать топливо зря. Если нужен очень мощный агрегат, присмотритесь в сторону заводских моделей.

Следуя этим рекомендациям, вы сможете обеспечить свой дом теплом, не затрачивая много денег на электроэнергию и обходясь без газа. Среднее потребление электроэнергии пиролизным котлом, собранным своими руками, составляет 80-120 Вт/час (при работающем вентиляторе).

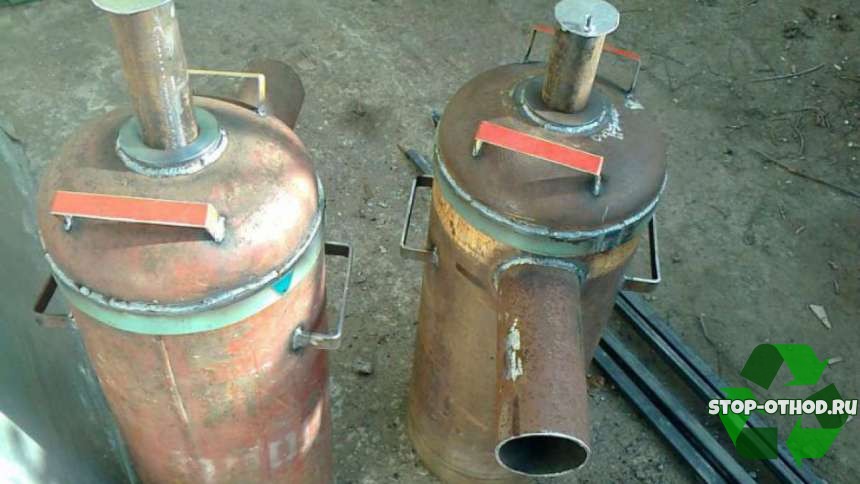

Пиролизный котёл из газового баллона инструкция

Эта конструкция в народе называется Бубафоня. Такой ник был у изобретателя-умельца из Колымы, который первым выложил идею в сети.

Подвижный поршень разделяет камеру сгорания на два сегмента: внизу горят дрова и сверху догорает пиролизный газ.

Движение воздуха направлено сверху вниз. Горение происходит намного медленнее, чем в традиционном котле.

Кислород поступает через трубу, служащую стержнем для поршня. Для горения пиролизного газа кислород поступает через отверстия, где труба поршня вставляется в крышку. Соединение не должно быть герметичным. Разделение камер обеспечивает прогорание всего объёма топлива.

Регулировка интенсивности горения осуществляется через трубу, соединённую с поршневым кольцом. Для удобства к трубе приваривается штырь с подвижным металлическим диском, размер которого немного превышает диаметр трубы. Регулируя зазор между трубой и диском, добиваются нужной температуры.

Для изготовления Бубафони необходимы следующие материалы:

  • баллон объёмом не менее 50 л;
  • арматура;
  • полоса металла (стали).

Устройство состоит из частей:

Сборочно-сварочные работы

Выполнять сборочно-сварочные работы следует по инструкции:

  1. Срезать закруглённую часть баллона, получив корпус и крышку. Отшлифовать места среза болгаркой. Сбоку вырезать загрузочное отверстие для подачи топлива.
  2. Из арматуры сделать решётку, сквозь которую будут просыпаться сгоревшие дрова.
  3. Сделать поршень: к железному диску приварить лопасти с одной стороны, трубу – с другой.
  4. Выполнить монтаж дымохода. Для лучшей тяги можно использовать постепенное увеличение диаметра трубы в направлении от начала к концу.

Покрыть конструкцию огнеупорной краской.

Процесс горения приводит лопасти в движение. Создаются воздушные вихревые потоки, но диск препятствует увеличению пламени. Результатом становится пиролизный эффект от тления дров на протяжении 8-10 часов. Загрузка топлива производится 1 раз в сутки.

Такой котёл может отопить помещение большого размера. Он работает на разных видах твёрдого топлива:

Получение большего количества тепловой энергии из древесины делает использование пиролизных котлов всё более привлекательным. Имея навыки в слесарно-сварочных работах, можно сделать отопительный агрегат пиролизного принципа действия своими руками по чертежам и схемам или из старого газового баллона.

Принцип работы пиролизной печи

Пиролиз — технологический процесс газогенераторного горения. В результате сгорания твердого топлива, как пеллеты, уголь, дрова, торфяные брикеты происходит обогрев помещения. Принцип работы схож с функциональностью котла с сухой перегонкой. Пиролиз носит экзотермический характер, и отмечен способностью подогрева поступающего воздуха за счет выделяемого тепла

Загруженное топливо поджигается, и при закрытой дверце включатся вентилятор. Высокий температурный режим (200 -800 градусов) и низкое содержание кислорода в печи подводят к химическому процессу — дерево разлагается на пиролизный газ и древесный кокс. При горении древесина склонна к образованию метилового спирта, ацетона, уксуса и смолы.

Выделившийся газ соединяется с кислородом, и переходит в стадию горения. Образовавшийся в процессе горения дым, не содержит вредных канцерогенов и других опасных веществ. Сгоревшее топливо выделяет тепловую энергию, идущую на обогрев помещения. Вода, находящаяся в котле, в горячем состоянии поступает в систему отопления при одновременной подаче обратки. Теплоноситель также используется и в качестве охладителя. Так работает котел с нижним расположением камеры.

Процесс пиролиза

Печи для эффективного сжигания продуктов разложения органического топлива могут отличаться друг от друга конструктивно и материалами изготовления. В первую очередь, отличают конструкции, использующие принцип верхнего и нижнего горения. Устройства, имеющее камеры дожига снизу, однозначно требуют дополнительного насосного оборудования. Тогда как некоторые производители, предлагают аппараты, работающие с помощью естественной тяги. Обычно, их называют печами медленного горения.

Поджиг выработанных при разложении органики летучих соединений, происходит посредством языков пламени основной камеры сгорания и возможен режим тления. Также существует неординарные частные решения в виде конструкций из кирпича. Тяжело говорить о рациональности и энергоэффективности подобных разработок, ввиду отсутствия точных и объективных замеров. В остальных случаях, чаще всего используются легированная конструкционная сталь, разных толщин.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
