Устройство и принцип работы

Печь грубка имеет ограничение по тепловой мощности до 22 кВт, что говорит о целесообразности её применения в небольших, хорошо утеплённых помещениях или в сезонно-эксплуатируемых объектах. Нагрузка на пол составляет от 500кгс/м2, поэтому её возводить можно без заливки фундамента, что позволяет существенно экономить на стройматериалах.

Отличие грубы от других типов печей заключается в мощной топке и отсутствии в топочной камере дымового зуба, предназначенного для задержки нагретого газа под варочной поверхностью. Благодаря такому конструктивному решению допускается эффективное одновременное использование плиты для готовки и щитка для отопления помещений.

Выбор в пользу большей мощности нагрева также обусловлен необходимостью преодоления сопротивления тока дыма в ходах щитка. Экономия топлива при усиленной тяге приведёт к значительным теплопотерям, а также потери эффективности отопления помещений.

Конструктивно печь состоит из следующих элементов:

  • топки, представляющей собой камеру, в которой происходит сгорание твёрдого топлива,
  • поддувала, камеры, используемой для сбора золы, а также для снабжения топки воздухом, требуемым для поддержки процесса горения,
  • варочной поверхности, являющейся верхней частью топочной камеры, используемой для готовки пищи,
  • щитка с каналами для отвода газов, используемого для понижения их температуры и прогрева помещения,
  • дымохода для удаления дыма из печи в атмосферу.

Принцип работы грубы очень простой:

  • в топочную закладывается топливо (уголь, дрова, брикеты и т. п.) и поджигается,
  • при помощи дверцы поддувала и заслонки на дымоходе регулируется интенсивность горения за счёт поступления достаточного количества воздуха и создания оптимальной тяги,
  • по мере прогрева топочной, также нагревается и варочная поверхность,
  • дым из топочной поступает в каналы, за время прохождения которых отдаёт часть тепла стенкам и, таким образом, прогревает помещение,
  • после частичной отдачи тепла дым через дымоход отводится в атмосферу.

Принципы кирпичной кладки печи – технология околки кирпича и кладки дымохода

Кладка печи из кирпича- процесс не менее ответственный, чем сооружение дома, в котором она будет находиться. И хотя в устройстве печи нет ничего сложного, есть ряд особенностей, которые должны быть учтены.

Для того чтобы соорудить хорошую печь, необходимо отобрать качественный строительный материал – кирпич. Он должен иметь правильную форму, подразумевающую прямые углы между ровными поверхностями, а также ровные грани. Должен быть выдержан стандартный размер кирпича.

Кирпич должен быть хорошо обожженным, без механических повреждений, трещин, а также инородных примесей в виде камней и извести. Непосредственно перед кладкой его надлежит смачивать, погружая в воду на несколько минут. В случае с тугоплавким кирпичом, он лишь ополаскивается водой для того, чтобы удалить с поверхности пыль.

Конструкция печиопределяет очень многое, в том числе и толщину стенок.

Обычно последние измеряются в долях длины кирпича, например 1, ½. ¼. 2/4, 3/4 кирпича.

Стены толщиной в один кирпич для обеспечения наилучшей перевязки выкладывают рядами, чередуя ряд тычков и ряд ложков. Кладку стен, имеющих толщину в ¾, кирпича, производят в два ряда: сначала в половину кирпича, а затем, второй ряд, на ребро, что составляет четверть кирпича. Стены, толщиной в половину кирпича, кладут из одних ложков, либо из двух рядов положенного на ребро кирпича.

Стену, толщиной в четверть кирпича, можно получить, укладывая кирпич на ребро. Еще одна техника кладки стен с полным перекрытием швов заключается в том, что кирпич кладется на ребро с таким расчетом, чтобы один ряд находился выше другого на 5-6 см. В результате получается стена толщиной в половину кирпича, или, как говорят в среде профессионалов этого ремесла, 2/4 кирпича.

При кладке печи обязательной является перевязка швов. Она заключается в том, что все швы должны быть обязательно перекрыты цельным кирпичом с захватом каждой соседствующей со швом стороны половиной кирпича. Однако иногда возможна перевязка на четверть кирпича.

Перед началом кладки дымохода и топливника необходимо подобрать и разложить кирпич насухо. Затем его надо притесать и пригнать таким образом, чтобы была обеспечена перевязка всех швов в каждом ряду кирпичей. В случае если есть чертеж порядовок, можно производить кладку непосредственно на раствор.

Во время кладки печейнеобходимо стараться не использовать околотый и отесанный кирпич. Это связано с тем, что такой кирпич является менее прочным и более подверженным разрушающему воздействию внешних факторов. В случае если все-таки возникает необходимость использовать подобный кирпич, укладывать его отесанной стороной внутрь топливника или дымохода крайне нежелательно.Это приведет к тому, что под воздействием высоких температур кирпич, ослабленный теской, быстро разрушится и выкрошится.

Поэтому при укладке его надо расположить таким образом, чтобы тесаная поверхность была сокрыта в печной кладке. Также стоит отметить, что теску необходимо производить очень аккуратно, чтобы поверхность получилась как можно более ровной и кирпич мог быть точно подогнан по месту.Технология околки кирпичадовольно простая, однако требует определенной сноровки. Для начала на кирпиче делают насечки-зарубки со всех четырех сторон, которые образуют границу скола.

После этого надо одним резким точным ударом расколоть его на части.Укладку кирпичаначинают сразу после подгонки.Для этого на поверхность наносят слой раствора толщиной не больше 5 мм. После этого поверх аккуратно укладывается кирпич. Излишки раствора, которые были выжаты из швов между кирпичами, очищают кельмой.Каждый уложенный ряд в обязательном порядке должен быть проверен на горизонтальность и прямоугольность при помощи уровня.

Стенки и углы проверяются на вертикальность при помощи отвеса. Затем, после проверки, можно укладывать следующие слои, соблюдая при этом перевязку швов.Для того чтобы перекрыть каналы внутри печи, кирпич необходимо разместить на стальных полосах. Хотя такие металлические вставки нежелательны.

Это связано с тем, что при нагревании металл расширяется сильнее, чем кирпич.Со временем это может привести к повреждению кладки. Для того чтобы избежать подобных последствий, стальные полосы не закрепляются раствором, а кладутся свободно. Однако лучшим вариантом при устройстве стенок печи является крепление кирпича quot,в замокquot,.Для получения ровной и гладкой поверхности стенок дымоходанеобходима не только аккуратная, качественная кладка, но и так называемая швабровка вертикальных поверхностей стенок с использованием мокрой тряпки.

Преимущества и недостатки

Кирпичные дымоходы обладают следующими достоинствами:

  • относительная дешевизна, в сравнении с современными материалами, применяемыми для него (популярными сейчас «сэндвич» панелями);
  • большой срок службы, может доходить до 30 лет;
  • кирпичная труба как архитектурный элемент идеально сочетается со многими кровельными материалами.

Но из-за того, что кирпич все же относится к строительным «старожилам» у него имеется много недостатков, в сравнении с современными его аналогами:

  • значительный вес кирпичной конструкции требует создания надежного основания;
  • возведение трубы занимает больше времени, чем при использовании «сэндвича»;
  • для дымохода идеальным сечением является круглое, а кирпич по своей форме прямоугольный, из него лучше выполняются квадратные конструкции;
  • внутренняя часть трубы даже после нанесения штукатурки остается шероховатой, из-за чего она быстро покрывается сажей, что ухудшает тягу.

Безопасность конструкции

Нарушение технологии печной кладки на любом этапе строительства может привести к опасности при использовании топки. Главной ошибкой может стать неправильная закладка фундамента.

Основные признаки неисправностей, которые возникают при неверно заложенном фундаменте:

  • Разрушается свод топливника.
  • Выпадают дверцы.
  • Высыпается горящий уголь.
  • Кирпичная кладка трескается насквозь по всей площади печи.
  • Приходят в негодность дымовые трубы.

Топить печь в таком состоянии нельзя — высока угроза появления пожара и отравления людей дымовыми газами. Поломки, вызванные именно непригодным фундаментом, исправить невозможно. Придется разбирать печь целиком и строить все элементы заново.

Из чего создаются изделия, оснащенные грубой

Данная печь обладает интересными параметрами и особенностями. Сюда относится в первую очередь то, что наиболее популярным материалом для создания конструкции является керамический кирпич, обладающий отличными параметрами. К ним относится великолепная теплоотдача, поэтому в доме такое оборудование будет обеспечивать быстрый и равномерный обогрев.

Данный материал считается очень привлекательным, поэтому получаемые из него изделия отлично вписываются в любой интерьер. Особенно актуальной считается печка, созданная своими руками из керамического кирпича, в деревенском стиле. Хорошо данная печь подходить к строениям, сделанным из древесины.

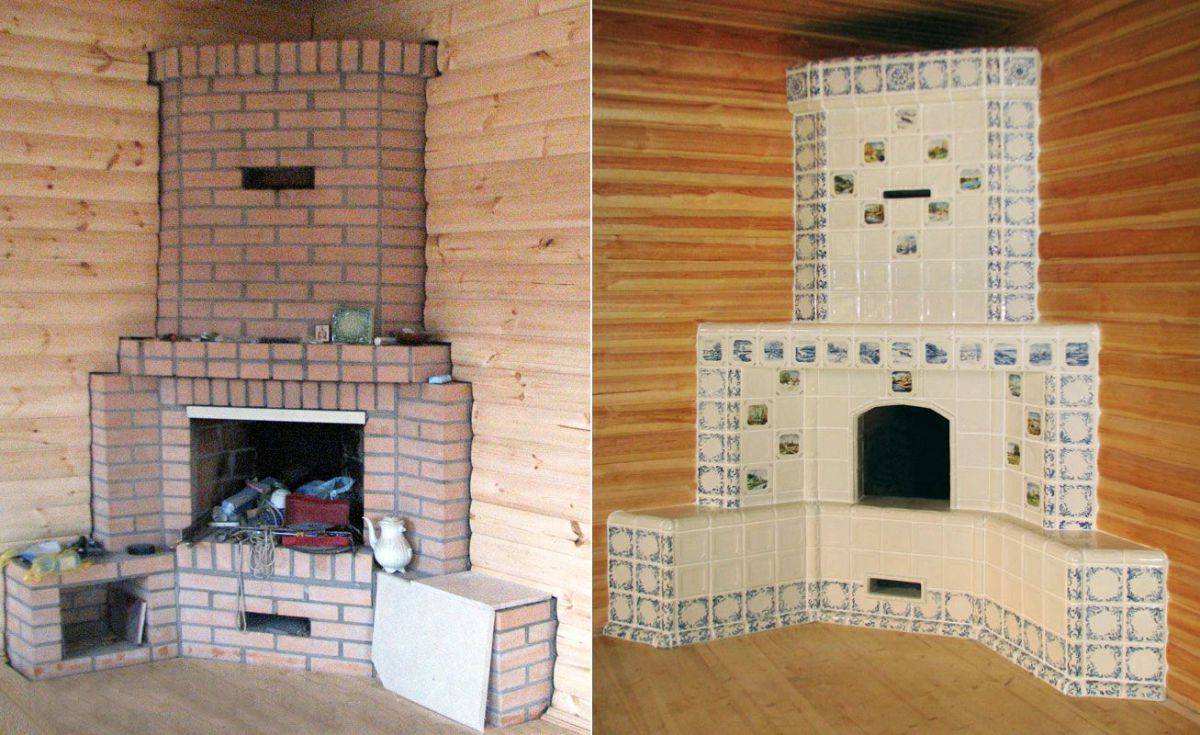

При желании, такое оборудование может быть дополнительно украшено с помощью облицовочной керамической плитки, которая имеет такие же показатели теплоотдачи, как и кирпич из этого материала. Однако за счет более привлекательного и интересного внешнего вида полученная конструкция будет идеально вписываться в совершенно любой интерьер. При этом можно построить оборудование, которое будет иметь нужную расцветку и фактуру.

Кладочные материалы

Красный и шамотный кирпич для кладки печей

При рассмотрении материалов, используемых при проведении кладочных работ, в первую очередь учитываются существующие разновидностей кирпичных изделий. Перед выбором схемы порядной укладки обязательно уточняется, под какой размер кирпича рассчитана конструкция, что позволит исключить серьезные ошибки

Также принимается во внимание возможность использования фигурных клиновидных заготовок, нередко применяемых при кладке арочных сводов

Для отделки фасадов часто применяются кирпичи со скругленными углами или другой нестандартной конфигурацией. Используемая при работе схема печи учитывает все варианты кирпичного материала, укладываемого согласно порядовке и прилагаемой к ней таблице

Помимо этого, принимаются во внимание следующие характеристики изделий:

  • “марочная” прочность кирпича, под которой понимается механическая нагрузка, длительно выдерживаемая материалом без последствий для его структуры;
  • морозоустойчивость;
  • теплопроводность;
  • гигроскопичность.

Первый из этих параметров обозначается буквенным символом М и простым трехзначным числом, указывающим на показатель допустимой нагрузки в кгс/см². Для кладки функциональной части печи нужен кирпич марки не ниже М150. Если печная конструкция отличается особой массивностью, для ее сооружения потребуются изделия марок М200 или М250. На морозоустойчивость кирпича указывает имеющаяся в маркировке латинская буква F со стоящим рядом числовым обозначением. Последнее выражает минимум циклов заморозки и оттаивания кирпичного материала без потери им своих прочностных характеристик.

Гигроскопичность или способность материала впитывать влагу выражается обычно в процентах от его массы.

Виды кирпичей

Силикатный и керамический кирпич подходит для сооружения печи по техническим параметрам

Любая печка своими руками, собранная для заявленных целей, способна работать лишь при условии правильного выбора исходного материала. Для ее сооружения применяются следующие виды кирпичей:

  • силикатный;
  • керамический;
  • прессованные марки.

Силикатные изделия привлекают специалистов правильностью форм, а также ровными поверхностями и разнообразием цветовых решений. При их изготовлении используется хорошо очищенный кварцевый песок и известковые присадки. Керамический кирпич, производимый из особых сортов глины, идеально подходит для кладки печей и каминов всевозможных конструкций.

Из описания прессованных разновидностей кирпичных изделий следует, что они производятся на основе выбраковки горных пород известковой группы: доломита, известняка, ракушечника, мрамора и им подобных. Функцию связующего здесь выполняет портландцемент, добавляемый из расчета 10% от общей массы. Этот тип встречается в основном в оригинальных конструкциях, используемых при изготовлении экзотических блюд (барбекю, например).

Особенности игрового комплекса

Игровой комплекс для кошек — это настоящий домик для котика, в котором он будет проводить много времени. Такая вещь необходима в городском доме или квартире. Поскольку коты очень любят точить когти, вместо лазалки могут пострадать дорогостоящие обои, мебель, карнизы и другие предметы гардероба.

Благодаря лазалке, домашний питомец сможет поддерживать в норме работу сердечно-сосудистой системы, эндокринной области и тонус мышц, что идеально скажется на его развитии.

Виды раскладки плиток могут быть разными

  1. Вертикальные швы совпадают. Такая раскладка – для плиток одного размера. Если монтируются плитки прямоугольной формы, то раскладка может быть и вертикальной, и горизонтальной, при этом можно выкладывать цветные контрастные зоны и вставлять панно – выглядит линейно и аккуратно
  2. Перевязка, или смещение по вертикальным швам. Используют на сложных геометрически участках, чтобы не бросались в глаза подрезанные фрагменты
  3. По диагонали. Художественная и сложная раскладка, позволяющая выполнять редкие рисунки. Очень оригинальная, но плитки потребуется больше примерно на 10-15%, очень много подрезки и отходов
  4. Плитки разного размера раскладывают клетками, ковром, с выделением фрагментов и контрастных зон, возможны панно и декоративные элементы

Виды печей

В настоящее время самыми востребованными вариантами являются отопительно-варочные печи, предназначенные для отопления помещений и приготовления пищи. Конструкция такой печи может иметь варочную панель или полноценный духовой шкаф.

Отопительная печь, выполняющая всего одну функцию — обогрев помещения, имеет более простую конструкцию и возводится в более короткие сроки. Денежные затраты на укладку такой печи будут минимальны.

Камины выделяются в отдельную категорию печей. Конфигурации каминов могут быть разнообразны — от самых простых до сложнейших дизайнерских разработок. Как правило, высокая стоимость каминов обусловливается использованием большого количества дорогих отделочных материалов.

Читатели считают данные материалы полезными:

  • Печь «Шведка» — способ порядовки с колпаковым режимом топки и лежанкой
  • Самостоятельное возведение печи голландки по схемам и чертежам

Особенности печной кладки

Известно несколько вариантов кладок, схемы которых обычно прилагаются к чертежам печек:

  • голландская схема;
  • отопительная конструкция В.Быкова;
  • печь “Столбянка”;
  • шведская печная конструкция.

Самой распространенной считается шведка. Чтобы выложить печную конструкцию по этому варианту, потребуется схема-порядовка, приводимая во множестве тематических статей в Интернете. В указанных материалах пошагово разрисованы следующие детали кладки:

  • как выдерживается закругленность улов конструкции в отдельных рядах;
  • каким образом организуется вертикальное перекрытие по швам в каждом из них;
  • на каком ряду располагаются окна для плит и функциональные ниши печи;
  • где начинается и как выкладывается отвод дымохода и другие моменты.

После знакомства с этими материалами можно будет переходить непосредственно к кладочным работам.

Нюансы кирпичной кладки

Каждый ряд после во время укладки проверяют уровнем, чтобы не было перекосов конструкции

Для получения ровной по всему периметру печной кладки с фиксацией положения начальных рядов с внешней стороны подвешиваются шнуры, крепящиеся в нескольких точках на полу и потолке. Затем переходят к поэтапной выкладке всех последующих рядов, ровность которой зависит от следующих факторов:

  • правильность нанесения раствора на рабочую поверхность и распределения по ней;
  • точность укладки отдельных образцов кирпичей;
  • соблюдение зазора в стыках и в междурядье.

Правила кладки сводов топки уличной печи

При кладке сводов печей необходимо перекрывать топочные отверстия, топливники, камеры, используя перемычки простой и сложной формы. Перекрытие в стене называется аркой или арочной перемычкой, а перекрытие между стенами — сводом.

Для перекрытия больших пролетов используют арочное перекрытие.

Своды могут быть крутыми, плоскими и пологими. Полуциркульный свод равен половине окружности. Пологий свод является менее крутым. Трехцентровый свод еще более пологий, благодаря его конструкции нагрев происходит равномерно по всей поверхности

Это важно при выпечке пирогов. Количество кирпичей в арке и рядов в своде должно быть нечетным

Средний нечетный кирпич называется замковым. Кирпичи, на которые опирается перемычка или свод, называются пятами. Для придания им нужной формы такие кирпичи приходится обтесывать. Пространство, перекрываемое любой перемычкой, называется пролетом. Высота подъема свода или арки — стрела подъема.

Выполнения любой перемычки необходимо начинать с закладки кирпичей, на которые она будет опираться. Их следует вытесывать по шаблону. Так как высота арки или свода может быть различной, угол пяты изменяется. Нельзя использовать одну форму пяты для всех арок и сводов.

Кладка топки печи начинается с подготовки кружал и шаблонов пят, для этого на листе бумаги, картона или фанеры необходимо прочертить свод нужной формы с таким расчетом, чтобы в нем поместилось нечетное количество рядов кладки.

Можно легко и быстро построить свод на двух досках. Посередине узкой доски следует провести ось таким образом, чтобы она пересекала и широкую доску. На расстоянии 3-5 см от нижней кромки широкой доски необходимо прочертить прямую линию А-Б, отложив на ней ширину топливника. Ось должна проходить посередине топливника, между точками В и Г. На оси от линии А-Б следует отмерить наверх высоту стрелы подъема свода. Полученную точку можно обозначить буквой Д. После этого нужно подобрать центр О таким образом, чтобы проходящая из него окружность, образующая свод, пролегала через точки В, Г и верхнюю точку стрелы подъема свода.

Правила кладки печи советуют использовать для свода опалубку, которую настилают по заготовленным кружалам.

После установки и закрепления опалубки в центральную точку О, с которой вычерчивалось кружало, следует вбить гвоздь, прикрепить к нему прочный шпагат, необходимый для проверки рядов кладки свода и разметки укладываемых кирпичей. Кирпич для кладки сводов нужно обтесать, придав ему клиновидную форму.

В этом случае швы имеют одинаковую толщину. При использовании обычного кирпича внизу швы будут тоньше, а вверху — толще. Они должны быть обязательно полностью заполнены раствором.

Следует очень аккуратно производить обтесывание пят и их укладку, так как заполнение больших пустот раствором и щебнем может привести к осадке свода или арки и их разрушению.

Кладку свода следует начинать с краев, от обеих пят одновременно, двигаясь к середине свода или к замку. Кирпичи нужно подгонять плотно, таким образом, чтобы они почти касались друг друга со стороны топливника.

Самым последним в ряд кладки свода или арки следует вставить замковый кирпич, смазанный с двух сторон глиняным раствором. Удары желательно наносить только поленом или киянкой, так как обычный молоток может расколоть кирпич.

Технология кладки кирпича

Схема кладки печи для дома достаточно простая.

Берется кирпич, смачивается в воде (для лучшего сцепления) и кладется на место с предварительно нанесенным раствором. При этом его нужно держать левой рукой, правой наносится раствор. Помимо этого, на тычковую сторону ложится немного раствора, который необходим для заполнения швов.

Кирпич следует класть быстро, пока влага не впитается в поры.

Если же вовремя положить его не получилось, то раствор снимается и наносится заново. После того, как сланец положен, он плотно прижимается и сверху простукивается молоточком. Делается это для того, чтобы вышли излишки раствора, который собирается и кладется в емкость к остальному составу.

Примечание! Некоторые мастера наносят раствор не на кладку, а на кирпич. Это на качество работы не влияет и является индивидуальным выбором каждого строителя.

Необходимо помнить, что, делая топливник и дымоход, внутреннюю их часть нельзя обмазывать раствором. Данная обмазка мешает нормальному выводу дыма, от нагревания все трескается и осыпается, что производит к засорению дымохода.

Также недопустимы наплывы, ведь на них будет скапливаться сажа. Правильная кладка должна быть ровной, с полностью заполненными швами. Плохо заполненные швы создают дополнительное сопротивление для прохождения газов, что негативно сказывается на тяге.

Основные конструктивные элементы каменной печи

Конструкция делится на следующие части:

Тело печи – основная кирпичная конструкция.Топливник с поддувалом является основным элементом строения печи. Обычно эта конструкция имеет в плане прямоугольную конфигурацию.

Основное предназначение такого элемента – сжигание топлива.Колосник представляет собой решетку, изготовленную из чугуна, с отверстиями, через которые будет проходить зола, образованная в процессе горения. Решетку устанавливают между зольной камерой и топкой.Зольная камера и поддувало располагаются над топкой. Основное предназначение того элемента – сбор золы.Дымоход #8212; система каналов, которые соединяются с топливником.Канальная отводящая система.

Кладка печи с преимущественным нижним прогревом

Схема печи с преимущественным нижним прогревом:1 и 3. Опускные стояки.2. Подъемный стояк.4. Дымовая труба.5. Чистка.6. Дымовые задвижки.

На следующем рисунке изображается печь, которая имеет преимущественный нижний прогрев. Ее размеры составляют 115х56х231 см. Теплоотдача будет 2640 ккал в час. По системе дымоборотов данную конструкцию можно будет отнести к комбинированным канальным печкам с нижним подогревом.

Дымовые газы будут опускаться из топливника, после чего стояком подниматься к перекрыше. Оттуда 2 параллельными ходами будут опускаться до 16 ряда кладки. Далее они будут уходить в последний подъемный стояк, который переходит в дымовую трубу.

Данная конструкция весьма рациональна и проста. Она способна обеспечить достаточно неплохой прогрев нижней части и имеет саморегулируемость движения в 2 каналах верхней части, которую можно рассматривать как колпак с насадкой.

Принцип газовой вьюги дает возможность воздуху проходить по низу колпака (как показано пунктиром), при этом не остужать его. Данная конструкция отличается простотой кладки и способна располагаться в перегородке.

Топливная дверца и передняя стенка выходят в коридор. Устройство имеет насадную трубу. Может эксплуатироваться как на дровах, так и на каменном угле.

Грани и части кирпича

Грани и части кирпича

Торец кирпича именуют тычком, широкую плоскую сторону — постелью, а боковую поверхность — ложком. Ребра изделия называют усенком. Кладку ведут, устанавливая изделие на постель, которая считается рабочей поверхностью. В единственном варианте элементы ставят на ложок, если стену возводят в ¼ кирпича.

Части камней, отличные от полного кирпича, предназначаются для выполнения углов, поворотов стен, имеют условные названия:

  • трехчетверка (девятка);
  • четверка (четвертинка);
  • половинка.

На части кирпич делят киркой, ударяя по ложку, а не по постели, при этом камень держат, опирая на ребро. У поставщика заказывают небольшой объем неполных элементов заводского производства.

Подготовительный процесс

Набросав свой чертеж, Вы уверенно будете себе представлять устройство будущей печи изнутри, сможете подсматривать на схему сложения кирпичей. Созданный проект поможет более реально визуализировать будущее строение, а значит и сможет предоставить полную информацию о том, насколько данная печь гармонично впишется в общий дизайн помещения.

Перед тем как класть печь, озаботьтесь расчетом отопления частного дома .

Отдохните от кладки печи, читая о самых необычных домах мира в статье .

Материалы для кладки печи

Ни в коем случае нельзя закладывать один и тот же фундамент для стен и для печки. Так как нагрузка на фундамент разная, это может привести к трещинам, расколам. В худшем случае, возможно возгорание.

Фундамент для печи закладывают из гравия, мелкой кирпичной крошки или бутового камня. По размерам фундамент должен выступать за границы самой печки на 5-7 см вдоль каждой стороны. Самое главное в используемом кирпиче — это его правильная геометрическая форма. Иными словам, все углы должны быть четкими и ровными, выдерживать прямой угол со всех сторон. Следует тщательно проверять каждую кирпичину на момент трещин, а лучше всего использовать хорошо прожженный кирпич. Для внутренней кладки подойдет только красный кирпич.

Скрепляют кирпич при помощи цементного раствора. До сложения печи с раствором рекомендуется положить весь кирпич так, как он будет лежать уже скрепленный без раствора. Для более четких границ желательно использовать опалубки — так можно подстраховать себя от неровностей и перекосов. Самые первые несколько рядов должны быть выложены идеально ровно и гладко. От них будет зависеть качество кладки всей остальной печи. После выкладки двух первых рядов проводят гидроизоляционное мероприятие при помощи прокладки двух слоев рубероида.

Раствор для основной печи делают из песка и глины. Из цементного раствора выкладывается только фундамент и труба с внешних сторон. Конечно, лучше взять глину более жирную, а песок использовать более чистый.

Раствор должен достичь консистенции сметаны. Чтобы проверить насколько правильное соотношение ингредиентов, вылепите небольшой шар и бросьте его с высоты одного метра. А также, попробуйте его хорошо прожечь. Если в обоих случаях шар остался целым и невредимым, то пропорции соблюдены верно. Густота раствора должна отличаться и его пластичностью, которая позволяет убирать лишний раствор между кирпичами. На уровень пластичности влияет содержание воды в растворе.
