Как самому сделать индукционный котел

Теперь о том, как сделать индукционный котел своими руками. Если все делать самостоятельно, нужны немалые познания. Например, два электронщика возились больше полугода, перевели множество запчастей, истратили на них кучу денег. Рабочую установку, в конце концов, собрали, результатом очень довольны, но выложили только фото.

Вот что сотворили два электронщика

На сайтах производителей имеется только общая информация с демонстрацией принципов работы и никаких схем. Оно, в общем-то, и понятно.

Те модели, которые предлагают сделать: пластиковую трубу заполнить отрезками проволоки и сверху намотать проволоку, может, и работают, но явно недоделаны. Необходима серьезная защита: витки катушки оказываются сверху, а по ним бежит ток. Причем из сети 220В. К тому же нет никакого контроля температуры, что чревато: пластик ведь плавится. Требуется также  расчет скорости движения теплоносителя и еще много чего. В общем, небезопасно это.

Ниже расположено видео, в котором представлен один из вариантов такого самодельного индукционного котла отопления. В исполнении он несложен:

  • В толстостенную пластиковую трубу (на видео — полипропилен с алюминиевым армированием) набиваются металлические элементы. В каких-то вариантах это небольшие куски металлической проволоки 5-7мм диаметра, в этом видео — проволока магнитного фехраля, которая не будет ржаветь, но магнититься.
  • С двух сторон на трубу надевается стека. Она не даст проваливаться металлическим элементам.
  • С обоих закрытых концов устанавливаются фитинги, при помощи которых котел (уже котел) устанавливаться будет в систему. Примерная схема установки изображена на рисунке.

Схема подключения индукционного котла в систему отопления

Обратите внимание на необходимость группы безопасности. По словам самого автора этого котла, вода греется слабо

Требуется большая мощность (у него порядка 1,8кВт а нужно 3кВт)

На саму трубу наматывается медная проволока. Желательно проволоку найти эмалированную. Витков нужно сделать 90-100, шаг желательно выдерживать. Ну и постарайтесь все-таки чем-то витки прикрыть. Например, так, как на предыдущем варианте из видео (он был забит кусочками проволоки).
После чего нужно котел встраивать в систему отопления, запускать циркуляцию и только потом подключать катушку к электросети. Без теплоносителя труба оплавится очень быстро.

По словам самого автора этого котла, вода греется слабо. Требуется большая мощность (у него порядка 1,8кВт а нужно 3кВт).

Более сложный вариант индукционного вихревого котла ↑ ↑

Для того чтобы сделать этот самодельный индукционный котел потребуются навыки работы со сварочным аппаратом и трехфазный трансформатор, желательно чтобы он был оснащен крепежом.

Конструкция состоит из двух вваренных друг в друга труб. Если взглянуть на них сверху, то сваренные между собой трубы будут напоминать бублик. Он одновременно выполняет функцию сердечника (проводника создаваемой магнитным полем энергии) и работает в качестве нагревательного элемента.

Обмотку наматывают на корпус котла, благодаря чему повышается производительность при относительно небольших габаритах и весе.

Для подводки и вывода циркулирующего в системе отопления теплоносителя в корпус вваривают подающий и выходной патрубки.

Рекомендовано для исключения потерь получаемой при работе прибора тепловой энергии и утечек тока поместить сделанный собственноручно тепловой котел в изоляционный кожух.

Нагревание теплоносителя происходит при непосредственном контакте его с обмоткой по стандартной для индукционного оборудования схеме.

Индукционной нагревательной системой можно оборудовать только закрытую отопительную сеть с обеспеченной насосом принудительной циркуляцией.

Допустимо включение прибора в систему отопления с пластиковым трубопроводом.

Между поверхностью стен, другими приборами и индукционным котлом должна быть соблюдена дистанция не менее 30 см, от плоскости пола и потолка расстояние более 80 см.

Рекомендовано за выводным патрубком встроить группу безопасности: манометр, автоматическое устройство для отвода воздуха, подрывной клапан.

Безусловно, с изготовлением последнего варианта придется немало повозиться, зато результат и экономический эффект без сомнений доставит удовольствие. Заводское индукционное оборудование три десятилетия работает как часы, не требуя ремонта. Самодельный прибор прослужит не меньше 25 лет, а если приложить максимум старания, то и больше.

Не исключено, что первоначально собственноручное производство индукционного вихревого котла может показаться довольно трудоемким и сложным. Но пользы от него будет немало. Кроме ощутимого для семейного бюджета расхода на приобретение дорогостоящего заводского оборудования благодаря полезной самоделке еще и существенно снизятся затраты недешевой электроэнергии.

Хотите обустроить свой дом эффективным и одновременно с этим экономически выгодным обогревом? Тогда обязательно обратите свое внимание на современные индукционные котлы. Подобные агрегаты характеризуются высокой производительнос тью и имеют при этом предельно простую конструкцию, поэтому со сборкой индукционного отопительного котла можно с легкостью справиться своими руками

Работа рассматриваемого оборудования основывается на использовании индукционной электрической энергии.

Такие котлы абсолютно безопасные и экологически чистые. Во время их эксплуатации не выделяется никаких побочных продуктов, способных навредить человеку и состоянию окружающей среды.

Содержание пошаговой инструкции:

Самостоятельное изготовление конструкции индукционного нагревателя

Изготовить индукционный водонагреватель самостоятельно не представляет сложностей. С этой задачей может успешно справиться даже сравнительно начинающий мастер. Для этой работы изначально необходимо иметь:

  • Недорогой высокочастотный инвертор от сварочного аппарата, чтобы не заморачиваться изготовлением самостоятельно такого сложного агрегата;
  • Толстостенный кусок пластиковой трубы, который станет корпусом нагревателя;
  • Стальную нержавеющую проволоку или катанку не более 7мм в диаметре, которая явится основой для нагреваемого материала в электрическом поле;
  • Переходники для подсоединения основного корпуса водонагревателя к системе индивидуального отопления;
  • Металлическую сетку, которая должна удерживать внутри корпуса стальные кусочки проволоки;
  • Медную эмалированную проволоку для создания индукционной катушки;
  • Кусачки для порезки катанки или нержавейки;
  • Насос для принудительной подачи воды.

Использование индукционного нагрева

  • Водяной котел с трансформатором
  • Электронный вариант
  • Применяемые в конструкциях материалы и инструменты

Индукционный нагрев широко используется в промышленности для закалки и плавки металлов. Его свободно можно применить и для домашних нужд. Для этого можно собрать такой нагреватель своими руками. Он может быть использован как для плавки металла, так и для нагрева воды или обогрева жилища. На основе такого нагревателя можно сделать плиту или печь для быстрого разогрева пищи. По сравнению с традиционными нагревателями индукторы потребляют электроэнергию очень экономно.

Индукционный нагрев это процесс бесконтактного отопления. Так как это бесконтактный процесс нагревания, то он не загрязняет материал.

Рассмотрим несколько вариантов изготовления в домашних условиях и практического применения индукционных обогревателей различных типов. Их самодельные конструкции по своим видам делятся на две категории:

  • индукторы вихревого типа (в основном для нагрева воды);
  • нагреватели с применением электроники для создания в катушке индуктора токов нужного вида.

Первая конструкция, которую мы вам предлагаем сделать своими руками, — это простой индукционный котел, водонагреватель вихревого типа.

Котел отопления из индукционной плитки

Если есть металлический или чугунный радиатор (алюминиевые не подходят) можно просто прислонить плитку к радиатору и включить ее. Радиатор начинает греться, распространяя тепло по помещению. В комнате 20 м 2 работала плитка, выставленная на 0,8 кВт. При -20 о С в комнате было +25 о С. Это не самый эффективный способ, но довольно неплохой. И проверить его работу проще простого. Особенной тем, у кого плитка есть.

Нельзя сказать, что это котел, но отапливает комнату хорошо, а электричества «тянет» мало

Второй простой вариант. Сварить «котел» из металла. Просто емкость для воды. Подавать с одной стороны холодную воду, с другой забирать нагретую, поставить циркуляционный насос. К одной из стенок прислонить все ту же плитку, которая и будет греть воду в емкости. Это работает. В доказательство — видео, расположенное ниже.

Такой вариант котла из индукционной плитки может сделать действительно любой

Только еще раз обращаем внимание. Чтобы  жидкость или поверхность нагревалась, металл должен магнититься

Хорошая нержавейка (немагнитная) или алюминий не подходят: в них токи Фуко не распространяются. Кроме того, что и делать ничего почти не нужно, такой вариант хорош тем, что на плитке есть система контроля и безопасности, которая в случае перегрева отключит устройство.

И еще одна модель котла на плитке. Тут другой подход, но идея та же.

Индукционные водонагреватели хороши тем, что потребляют меньше всего электроэнергии по сравнению с другими вариантами электрических котлов для отопления. Однако далеко не все могут себе позволить такое удовольствие, особенно для применения на дачных участках, которые посещаются редко. Связанно это с высокой ценой изделий, которая может варьироваться от 25 до 100 тыс. рублей. Чтобы все же порадовать себя таким электрообогревателем и в то же время сэкономить собственные средства, рекомендуем сделать индукционный котел своими руками. О том, как осуществить сборку в домашних условиях, читайте далее!

Физические принципы работы водонагревателя на индукционном токе и как его собрать своими руками

Индукционный водонагреватель — новый альтернативный способ обогрева жилых помещений. В его основополагающей функции заложен принцип разумного использования индукционной энергии. Он экологичен, абсолютно безвреден, безопасен, не дает копоти, для него не надо заготавливать уголь и дрова. Индукционный тепловой генератор успешно применяют для нагрева воды в системе индивидуального отопления. Кроме того, что такой котел заводского изготовления можно приобрести в торговой сети, его еще можно сделать своими руками. Что со временем даст существенно ощутимую экономию семейного бюджета.

  • 1 Принцип индукционного нагрева
  • 2 Конструкционные особенности и работа теплового генератора
  • 3 Самостоятельное изготовление конструкции индукционного нагревателя
  • 4 Основные технологические этапы работ
  • 5 Заключение

Принцип действия оборудования

Технология индукционного нагрева отличается эффективностью и простотой схемы своего исполнения. На сегодняшний день распространение получили два типа индукции:

  • Вихревые нагреватели.
  • Аппараты с электронным управлением и токами в катушке.

При изготовлении самодельных обогревателей используются вихревые разновидности индукции, что объясняется простотой их реализации и великолепной эффективностью. Принцип работы такого оборудования основывается на передаче энергии теплоносителю от магнитного поля. Мощное излучение формируется в металлическом токопроводящем индукторе. Когда электроток проходит через металлическую катушку, он создает мощные вихревые потоки, с их последующим трансформацией в тепловую энергию.

Теплообменник такого котла может выполняться в виде обычной колонны, в которую снизу под давлением поступает вода, а по всей высоте осуществляется ее индукционный нагрев. Нагретый теплоноситель выходит из котла через верхний патрубок и направляется в замкнутый контур системы отопления. Постоянная циркуляция воды в котле предупреждает перегрев элементов, что обеспечивает максимально возможную безопасность использования такого оборудования.

Образование накипи предупреждается за счёт легкой вибрации теплоносителя при его прохождении через теплообменник, что исключает появление кальциевых отложений, а домовладельца избавляет от необходимости какой-либо очистки и другого сервиса индукционного оборудования.

Принцип работы индукционного нагревателя

Индукционный нагрев невозможен без использования трех основных элементов:

  • индуктора;
  • генератора;
  • нагревательного элемента.

Индуктор представляет собой катушку, обычно выполненную из медной проволоки, с ее помощью генерируют магнитное поле. Генератор переменного тока используют для получения высокочастотного потока из стандартного потока домашней электросети с частотой 50 Гц.

В качестве нагревательного элемента применяется металлический предмет, способный поглощать тепловую энергию под воздействием магнитного поля. Если правильно соединить эти элементы, можно получить высокопроизводительный прибор, который прекрасно подходит для подогрева жидкого теплоносителя и отопления дома.

С помощью генератора электрический ток с необходимыми характеристиками подается на индуктор, т.е. на медную катушку. При прохождении через нее поток заряженных частиц формирует магнитное поле.

Принцип действия индукционных нагревателей основан на возникновении электротоков внутри проводников, появляющихся под воздействием магнитных полей

Особенность поля состоит в том, что оно обладает способностью на высоких частотах изменять направление электромагнитных волн. Если в это поле поместить какой-нибудь металлический предмет, он начнет нагреваться без непосредственного контакта с индуктором под воздействием созданных вихревых токов.

Высокочастотный электрический ток, поступающий от инвертора к индукционной катушке, создает магнитное поле с постоянно изменяющимся вектором магнитных волн. Помещенный в это поле металл быстро разогревается

Отсутствие контакта позволяет сделать потери энергии при переходе из одного вида в другой ничтожными, чем и объясняется повышенный КПД индукционных котлов.

Чтобы подогреть воду для отопительного контура, достаточно обеспечить ее контакт с металлическим нагревателем. Часто в качестве нагревательного элемента используют металлическую трубу, через которую просто пропускают поток воды. Вода попутно охлаждает нагреватель, что значительно увеличивает срок его службы.

Электромагнит индукционного прибора получают путем намотки проволоки вокруг сердечника из ферромагнита. Полученная в результате катушка индукции разогревается и передает тепло нагреваемому телу или протекающему рядом теплоносителю через теплообменник

Преимущества и недостатки прибора

“Плюсов” у вихревого индукционного нагревателя великое множество. Это простая для самостоятельного изготовления схема, повышенная надежность, высокий КПД, относительно низкие затраты на электроэнергию, длительный срок эксплуатации, малая вероятность возникновения поломок и т.п.

Производительность прибора может быть значительной, агрегаты этого типа успешно используются в металлургической промышленности. По скорости нагрева теплоносителя устройства этого типа уверенно соперничают с традиционными электрическими котлами, температура воды в системе быстро достигает необходимого уровня.

Во время функционирования индукционного котла нагреватель слегка вибрирует. Эта вибрация стряхивает со стенок металлической трубы известковый осадок и другие возможные загрязнения, поэтому в очистке такой прибор нуждается крайне редко. Конечно, отопительную систему следует защитить от этих загрязнений с помощью механического фильтра.

Индукционная катушка нагревает металл (трубу или куски проволоки), помещенные внутри нее, с помощью высокочастотных вихревых токов, контакт не обязателен

Постоянный контакт с водой сводит к минимуму и вероятность перегорания нагревателя, что является довольно частой проблемой для традиционных котлов с ТЭНами. Несмотря на вибрацию, котел работает исключительно тихо, дополнительная шумоизоляция в месте установки прибора не понадобится.

Еще индукционные котлы хороши тем, что они практически никогда не протекают, если только монтаж системы выполнен правильно. Это очень ценное качество для электрического отопления, так как исключает или значительно сокращает вероятность возникновения опасных ситуаций.

Отсутствие протечек обусловлено бесконтактным способом передачи тепловой энергии нагревателю. Теплоноситель с помощью описанной выше технологии можно разогреть чуть ли не до парообразного состояния.

Это обеспечивает достаточную тепловую конвекцию, чтобы стимулировать эффективное перемещение теплоносителя по трубам. В большинстве случаев отопительную систему не придется оборудовать циркуляционным насосом, хотя все зависит от особенностей и схемы конкретной системы отопления.

Иногда циркуляционный насос необходим. Установить прибор относительно несложно. Хотя для этого понадобятся некоторые навыки монтажа электроприборов и отопительных труб. Но есть у этого удобного и надежного прибора ряд недостатков, с которыми также следует считаться.

Например, котел греет не только теплоноситель, но и все окружающее его рабочее пространство. Нужно выделить для такого агрегата отдельное помещение и удалить из него все посторонние предметы. Для человека длительное пребывание в непосредственной близости от работающего котла также может быть небезопасным.

Для работы индукционным нагревателям необходим электроток. Как самоделки, так и оборудование заводского изготовления подключают к бытовой сети переменного тока

Для работы прибора необходима электроэнергия. В местностях, где свободный доступ к этому благу цивилизации отсутствует, индукционный котел будет бесполезен. Да и там, где наблюдаются частые перебои с электричеством, он продемонстрирует невысокую эффективность

При неосторожном обращении с прибором может произойти взрыв

Если перегреть теплоноситель, он превратится в пар. В результате давление в системе резко возрастет, чего трубы просто не выдержат, их разорвет. Поэтому для нормальной работы системы прибор следует снабдить как минимум манометром, а еще лучше – устройством аварийного отключения, терморегулятором и т.п.

Все это может заметно повысить стоимость самодельного индукционного котла. Хотя прибор и считается практически бесшумным, это не всегда так. Некоторые модели в силу разных причин могут все же издавать некоторые шумы. Для устройства, выполненного самостоятельно, вероятность такого исхода возрастает.

В конструкции как заводских, так и самодельных индукционных нагревателей практически нет изнашивающихся компонентов. Они долго служат и безупречно работают

Сфера применения

ИллюстрацияОписание сферы применения

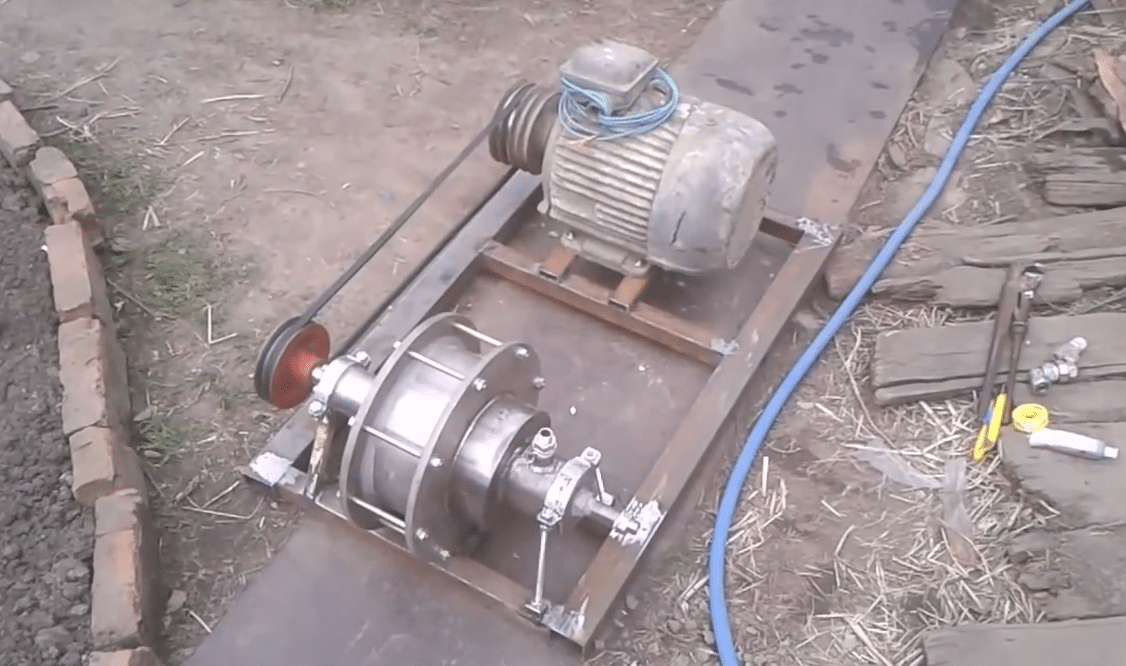

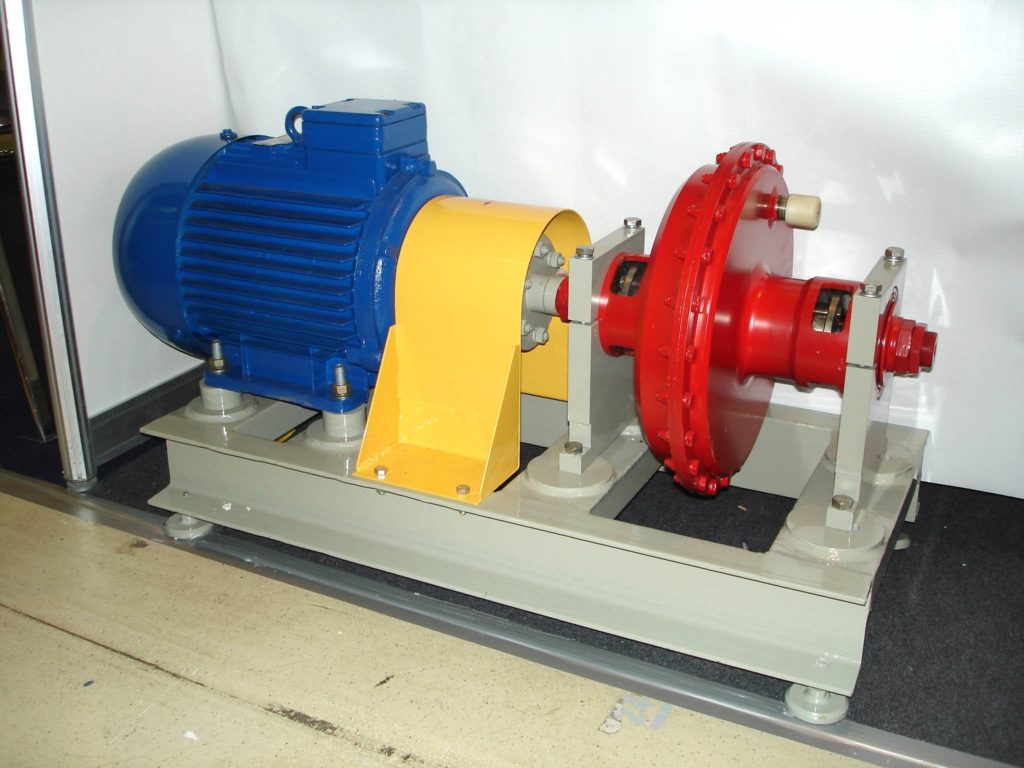

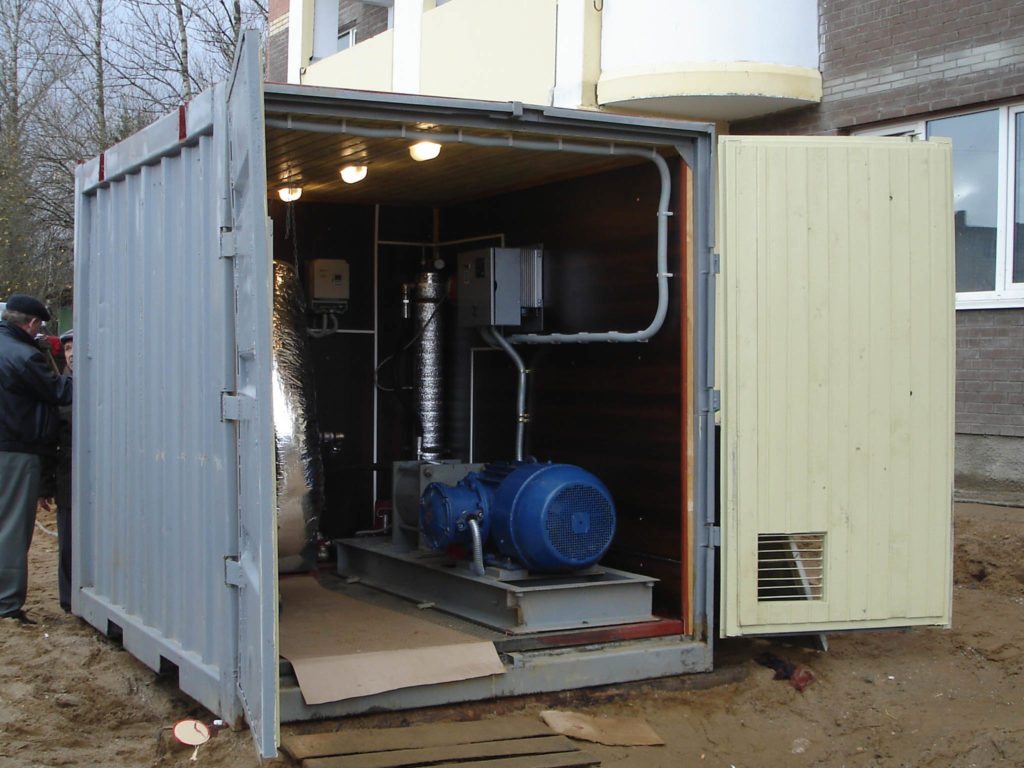

Отопление. Оборудование, преобразующее механическую энергию движения воды в тепло, с успехом применяется при обогреве различных зданий, начиная с небольших частных построек и заканчивая крупными промышленными объектами.

Кстати, на территории России уже сегодня можно насчитать не менее десяти населённых пунктов, где централизованное отопление обеспечивается не традиционными котельными, а гравитационными генераторами.

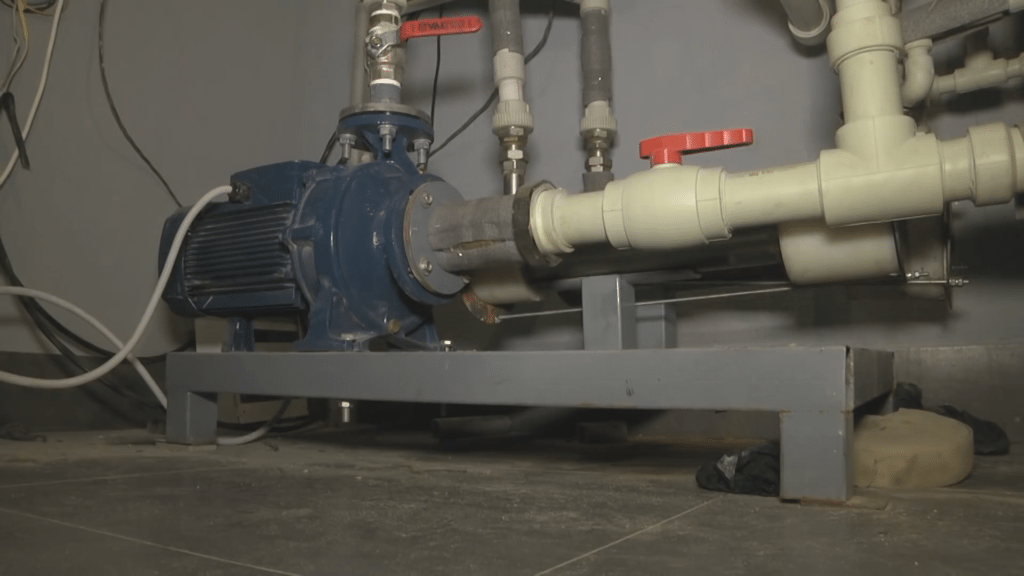

Нагрев проточной воды для бытового использования. Теплогенератор, при включении в сеть, очень быстро нагревает воду. Поэтому такое оборудование можно использовать для разогрева воды в автономном водопроводе, в бассейнах, банях, прачечных и т.п.
Смешивание несмешиваемых жидкостей. В лабораторных условиях, кавитационные установки могут использоваться для высококачественного перемешивания жидких сред с разной плотностью, до получения однородной консистенции.

Интеграция в отопительную систему частного дома

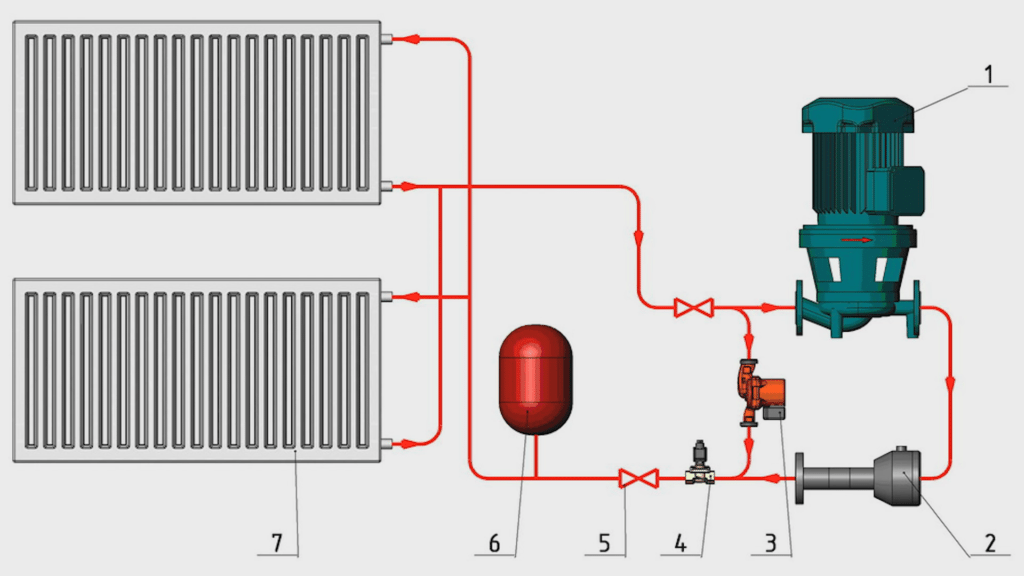

Для того, чтобы применить теплогенератор в отопительной системе, его в нее надо внедрить. Как это правильно сделать? На самом деле, в этом нет ничего сложного.

Перед генератором (на рисунке отмечен цифрой 2) устанавливается центробежный насос (на рисунке — 1), которой будет поддавать воду с давлением до 6 атмосфер. После генератора устанавливается расширительный бак (на рисунке — 6) и запорная арматура.

Преимущества применения кавитационных теплогенераторов

Достоинства вихревого источника альтернативной энергии
Экономичность. Благодаря эффективному расходованию электричества и высокому КПД, теплогенератор экономичнее в сравнении с другими видами отопительного оборудования.
Малые габариты в сравнении с обычным отопительным оборудованием сходной мощности. Стационарный генератор, подходящий для отопления небольшого дома, вдвое компактнее современного газового котла.

Если установить теплогенератор в обычную котельную вместо твёрдотопливного котла, останется много свободного места.

Небольшая масса установки. За счет небольшого веса, даже крупные установки высокой мощности можно запросто расположить на полу котельной, не строя специальный фундамент. С расположением компактных модификаций проблем вообще нет.

Простая конструкция. Теплогенератор кавитационного типа настолько прост, что в нем нечему ломаться.

В устройстве небольшое количество механически подвижных элементов, а сложная электроника отсутствует в принципе. Поэтому вероятность поломки прибора, в сравнении с газовыми или даже твердотопливными котлами, минимальна.

Нет необходимости в дополнительных доработках. Теплогенератор можно интегрировать в уже существующую отопительную систему. То есть, не потребуется менять диаметр труб или их расположение.
Нет необходимости в водоподготовке. Если для нормальной работы газового котла нужен фильтр проточной воды, то устанавливая кавитационный нагреватель, можно не бояться засоров.

За счет специфических процессов в рабочей камере генератора, засоры и накипь на стенках не появляются.

Работа оборудования не требует постоянного контроля. Если за твёрдотопливными котлами нужно присматривать, то кавитационный обогреватель работает в автономном режиме.

Инструкция эксплуатации устройства проста — достаточно включить двигатель в сеть и, при необходимости, выключить.

Экологичность. Кавитационные установки никак не влияют на экосистему, ведь единственный энергопотребляющий компонент — это электродвигатель.

Преимущества оборудования

Устройство для обогрева помещений индукционного типа имеет свои превосходства:

  • требует минимальных вложений;
  • имеет высокий коэффициент полезного действия;
  • такое оборудование можно собрать самому, в домашних условиях;
  • коэффициент полезного действия почти стопроцентный. Устройство почти не теряет тепла в процессе нагрева;
  • обычно при нагреве ТЭНы или бойлеры, образуют накипь в системе. В этом виде нагревателя, такая проблема отсутствует;
  • при нагревании никаких вредных веществ не выделяет, а значит, имеет экологически чистый процесс работы;
  • в систему можно наливать не только воду, но и антифриз и масло;

Индукционный нагреватель: принцип действия

  • не нуждается в постоянном обслуживании оборудования;
  • с установкой сможет справиться даже не профессионал и эксплуатация не нуждается в наличии особых знаний;
  • котел очень хорошо защищен с точки зрения пожарной безопасности. Электрическая составляющая достаточно надежная и не дает сбоев;
  • такой вид обогревателей можно использовать совместно с другими;
  • может работать как на постоянном, так и на переменном токе;
  • эксплуатация возможна в течение двадцати лет;
  • аппарат очень хорошо подходит для дач или частых строений.

Но даже при таком количестве достоинств, котел имеет минусы:

  1. цена такого устройства достаточно высокая. И вряд ли окупится в течение 1 – 2 отопительных сезонов;
  2. существует необходимость в постоянном электрическом энергоснабжении;
  3. устройство имеет большой вес;
  4. устанавливается только с закрытой системой отопления.

Но если есть решение поменять дровяную печь или котел на обогреватель такого типа, то можно сразу избавиться от нескольких проблем:

  • в жилище больше не будет запаха гари;
  • при растопке котла нет копоти;
  • не нужно будет выгребать сажу и пепел;
  • отпадет необходимость в приобретении дров или угля.

Кроме того не нужно занимать место или специальное помещение под хранение твердого топлива.

https://youtube.com/watch?v=k6fXWhDlyXc

Особенности безопасного использования

Помните, что нагреватель, на основе индукции — это конструкция, работающая от электричества и которая имеет свой класс опасности. Свод правил необходимых для изготовления данного устройства:

  1. установите на прибор термодатчик. Если вдруг система перегреется, сработает температурный датчик и устройство выключится;
  2. для самоделки необходима отдельная электропроводка с мощностью, рассчитанной на повышенную нагрузку;
  3. оголенные участки электропроводки должны быть обязательно заизолированы, чтобы обезопасить себя и своих близких от не желательных ударов тока;
  4. перед тем как включать прибор необходимо проверить наличие воды в трубе. Ее отсутствие может привести к поломке отопительного оборудования;
  5. ни в коем случае не устанавливайте оборудование в жилище. Необходимо помнить о плохом влиянии электромагнитных волн;
  6. устанавливая индукционный котел, соблюдайте границы установки — 80 см от пола и 30 см до потолка;
  7. проведите заземление;
  8. после установки прибора, необходимо подключить тумблер-автомат. В случае перегрузок в сети, он выключится;
  9. нужно установить предохраняющий клапан для понижения давления.

Индукционный котел в системе отопления

На основе этого не сложно сделать вывод:

  • КПД у нагревателя очень высок и составляет почти сто процентов;
  • прибор используется при нагреве воды и в качестве нагревателя системы для отопления дома;
  • такой аппарат не сложно собрать своими силами, так как сборка очень проста и понятна даже не профессионалу.

При рассмотрении всех плюсов не стоит забывать, что решение принимать об установке принимается строго самостоятельно и индивидуально. Поэтому нужно подойти к этому вопросу максимально серьезно:

  1. помните, что данное оборудование съедает много электрической энергии;
  2. индукционный обогреватель не является с точки зрения безопасности на 100% надежным.

Устройство излучает электромагнитные волны, которые плохо влияют на живых существ. По этой причине его нельзя устанавливать в жилище, а лучше завести для него отдельное помещение.

Плюсы и минусы индукционного электрического котла

Минусы индукционного котла:

  1. При справедливости утверждений о том, что такой котёл — экологичный и не выбрасывает в окружающую среду выхлопов, электромагнитное поле он по жилищу распространяет. На него реагируют и люди, и животные, и техника.
  2. Безопасен только условно. Если случится утечка теплоносителя, электромагнитное поле не выключится автоматом, сердечник будет продолжать нагреваться вплоть до оплавления корпуса, а произойдёт это буквально за пару секунд. Поэтому очень важна для такого котла сложная и надёжная автоматика контроля, выключающая электропитание при утечках. Стоит она дорого. А на отечественных образцах индукционных нагревателей ради экономии чаще всего стоят дешёвые китайские образцы.
  3. Стоит почти в 2 раза дороже ТЭНового. При этом его заявленная экономичность явно завышена и окупать себя будет долго.
  4. В рациональности и экономии серьёзно уступает газовым и твердотопливным системам отопления.

Преимущества:

  1. В некоторых моделях есть вариант удалённого управления с помощью электронного программатора по GSM-каналу. Это действительно бывает удобно — выставить температуру на 8—10 °С на время отсутствия людей в доме, уехав на недельку, не беспокоясь о промерзании жилища.
  2. Нет промежуточных техосмотров, замены ТЭНа и прочих ремонтно-профилактических работ.

Принцип работы и типичное устройство индукционного обогревательного агрегата ↑

По аналогии с оборудованием, оснащенным ТЭНами, индукционные котлы выполняют преобразование электроэнергии в требующееся для обогрева помещений тепло. Только за счет конструктивных особенностей индукционной системы теплоноситель нагревается в разы быстрее при равнозначном расходе электричества.

По сути, простейшая конструкция индукционного генератора тепловой энергии является трансформатором (электрическим индуктором), состоящим из первичной и вторичной короткозамкнутой обмотки.

Схема индукционного котла заводского производства

Внутренняя составляющая преобразует электроэнергию в вихревые токи и направляет созданное в ней электромагнитное поле на вторичный короткозамкнутый виток, являющийся одновременно и корпусом и нагревательным элементом.

Вторичная обмотка передает полученную энергию теплоносителю, в качестве которого может быть использована не только неочищенная вода, но и масло, антифриз и подобные электропроводящие среды.

Работу прибора не сопровождает выделение негативных продуктов разложения топлива, так что по аспектам безопасности проживания и сохранения благоприятного состава атмосферы индукционные системы тоже впереди иных представителей семейства обогревательного оборудования.

Для ввода холодного теплоносителя и отвода его в нагретом состоянии индукционные котлы оснащают двумя патрубками. Тем, кто загорелся идеей соорудить продуктивный индукционный котел отопления своими руками, нужно сразу учесть, что нижний, поставляющий охлажденный теплоноситель патрубок нужно монтировать на вводный участок магистрали, а верхний патрубок соответственно на подающий участок трубопровода.

Вода, масло, антифриз и т.д. любой степени очистки проникает в котел через входной патрубок, вваренный в наружный корпус – в металлическую трубу.

При подаче напряжения на внутреннюю обмотку возникает электромагнитное поле, направляющее вихревые токи на наружную поверхность сердечника.

При возрастании плотности вихревых токов, направленных на сердечник, сначала нагревается его поверхность, затем нагревается весь элемент.

Генерируемое котлом тепло передается циркулирующему в котле теплоносителю.

За счет гидростатического напора нагретый теплоноситель через подающий патрубок поступает в отопительную сеть.

За счет циркуляции теплоносителя происходит постоянный отвод нагретой жидкости от трубы в отопительную сеть, благодаря чему полностью исключена вероятность перегрева оборудования. Постоянная вибрация индукционной системы исключает образование накипи и ее отложение на внутренних стенках.

В вихревых индукционных котлах нет стандартных нагревательных элементов, регулярно выходящих из строя от интенсивной эксплуатации, за счет чего сведена к нулю вероятность поломок. Нет также разъемных соединений, значит, не угрожают протечки. Значимый плюс работы данного оборудования – отсутствие шума, благодаря чему их устанавливать можно в любом помещении.

Устройство индукционного котла

В индукционных котлах использован тот факт, что металлический сердечник, помещенный внутрь катушки индуктивности,  быстро нагревается до высоких температур за счет наведенных токов Фуко. Нагревательный элемент таких агрегатов представляет собой мощную индуктивную катушку, которая герметично запаяна в массивный корпус из металла, являющийся одновременно и сердечником. Вода или другой теплоноситель, омывая корпус нагревательного элемента, нагревается, затем поступает в систему отопления. Существует два типа индукционных нагревателей, имеющих некоторые отличия:

Устройство индукционного котла

  • Вихревые индукционные нагреватели ВИН (Vin). Перед подачей на первичную обмотку катушки индуктивности ток сети 50Гц преобразуется в высокочастотный. Таким образом достигается усиление магнитной напряженности и наводимых токов Фуко, повышается температура нагрева. В таких котлах из ферромагнитных сплавов изготавливают не только вторичную обмотку, но и корпус, что увеличивает площадь нагрева и позволяет нагревать теплоноситель быстрее.
  • Индукционный котел отопления Sav.  Котлы этого типа в качестве теплообменника используют вторичную обмотку, которая выполняется в виде лабиринта с толстыми стенками (для увеличения площади теплоотдачи и лучшего нагрева теплоносителя). Так как проводник находится в переменном поле, катушка дополнительно генерирует реактивную мощность.

Виды

Вихревые токи замыкаются по контуру, ограниченному магнитным полем индуктора. Поэтому нагрев токопроводящих элементов возможен как внутри катушки, так и с внешней ее стороны.

  • Поэтому индукционные печи бывают двух типов:
  • канальные, в которых емкостью для плавки металлов являются каналы, расположенные вокруг индуктора, а внутри него расположен сердечник;
  • тигельные, в них используется специальная емкость — тигель, выполненный из жаропрочного материала, обычно съемный.

Канальная печь слишком габаритная и рассчитана на промышленные объемы плавки металлов. Её используют при выплавке чугуна, алюминия и других цветных металлов.Тигельная печь довольно компактна, ей пользуются ювелиры, радиолюбители, такую печь можно собрать своими руками и применять в домашних условиях.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
