Двухтрубная тупиковая система отопления: схемы и описание

Монтаж

  • Не стоит слишком экономить средства и время на монтаже отопительной системы.
  • В отопительную магистраль входят 2 трубы. По одной теплоноситель подаётся к радиаторам, а по другой он возвращается к котлу.
  • Труба, подающая воду к батареям, должна быть выше той, которая отдаёт воду котлу.
  • Не экономить на кранах для радиаторов, байпасах и других приспособлениях, которые улучшают эксплуатацию отопительной системы.
  • Не допускать, чтобы по магистрали были острые углы, которые могли бы создать пробки или сопротивление.
  • Подающая труба должна быть хорошо утеплена, тогда будут минимальные потери тепла.
  • Расширительный бак тоже следует установить в тёплом месте.

Установка котла. Это самый первый шаг. Лучше всего, когда он находится в отдельном месте. Там должна быть хорошая вентиляция, чтобы выветривались продукты сгорания. Вокруг него надо, чтобы стены и пол были огнеупорными. Кроме того, аппарат должен всегда иметь свободный доступ, для удобного обслуживания и контроля.
От него отводится труба к расширительному баку.
Циркуляционный насос. Его монтируют после котла. Вместе с ним устанавливается и коллекторный шкаф со всем необходимым оборудованием.
Проводка труб. Они проводятся от котла к тем местам, где располагаются батареи

На этом этапе, важно быть очень аккуратным, и внимательно производить соединение труб.

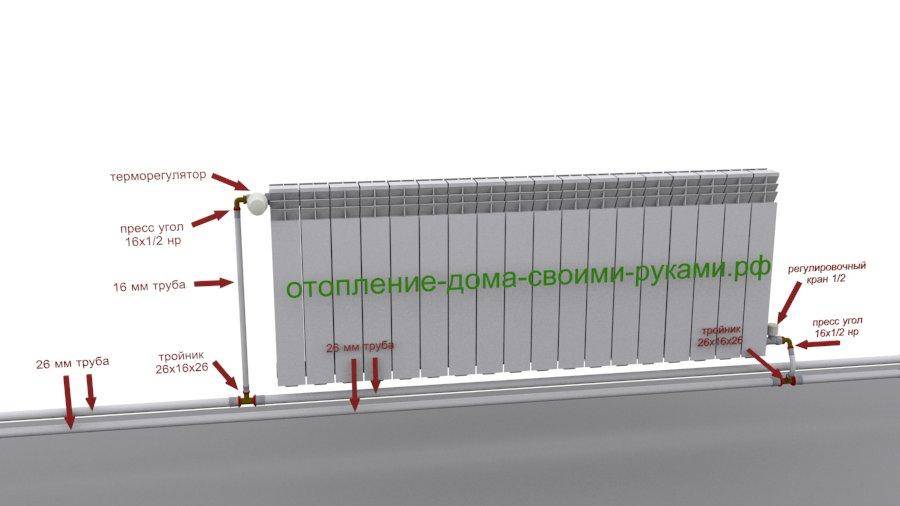

Подключение радиаторов. К каждому прибору подключаются 2 трубы. Вверху монтируется труба подающая теплоноситель, а внизу уносящую остывшую воду

Сами батареи монтируются под окном на кронштейны. От подоконника батарея должна находиться на расстоянии около 100мм, от стены 20―50мм, от пола 100―120мм. По бокам радиатора монтируются запорные краны, благодаря которым будет отключаться батарея, не нарушая работы всей системы. После завершения установки радиаторов, следует тщательно проверить плотность их соединений с трубами.

Вверху монтируется труба подающая теплоноситель, а внизу уносящую остывшую воду. Сами батареи монтируются под окном на кронштейны. От подоконника батарея должна находиться на расстоянии около 100мм, от стены 20―50мм, от пола 100―120мм. По бокам радиатора монтируются запорные краны, благодаря которым будет отключаться батарея, не нарушая работы всей системы. После завершения установки радиаторов, следует тщательно проверить плотность их соединений с трубами.

Это может быть полезно

Ниже приведены некоторые полезные сведения и применении поликарбоната.

  1. Для крепежа поликарбоната производители часто поставляют специальные профили того же цвета, что и сами поликарбонатные панели. По свойствам профили абсолютно ничем не отличаются от панелей.

    Стыковочные профили для поликарбоната

  2. Если поликарбонат разрушается, части панели не представляют опасности для окружающих.
  3. Чтобы разрезать панель на части, не нужно специального инструмента.
  4. Поликарбонат химически стоек практически ко всем веществам (за исключением аммиака).

Раскрой поликарбоната ножом

Типы и достоинства двухтрубной отопительной системы

Технической особенностью отопительной системы данного типа является то, что она состоит из двух магистралей трубопровода. Один используется для транспортировки нагретого в котле теплоносителя непосредственно к источникам отопления – радиаторам. А второй контур необходим для оттока из радиаторов уже отработанного теплоносителя – остывшей жидкости, которая отдала свое тепло.

В такой системе, как попутная двухтрубная система отопления, наблюдается равная температура теплоносителя, поступающего одновременно в отопительные приборы системы.

Схема двухтрубной системы отопления

Многие полагают, что стоимость двухтрубной системы, по сравнению с более простой однотрубной, увеличивается практически вдвое – ведь необходимо брать труб в два раза больше. Но это не так. Дело в том, что для правильного построения правильно функционирующей однотрубной системы следует применять трубы большего диаметра, поскольку они способствуют более активному перемещению теплоносителя и отработанной жидкости. А при создании двухтрубной системы используются трубы значительно меньшего диаметра, стоимость которых – ниже.

Такая же ситуация отмечается и при приобретении дополнительных комплектующих системы – вентилей, сгонов, соединительных элементов. Изделия большего диаметра стоят дороже. То есть, можно сделать простой вывод – на самом деле приобретение материалов для двухтрубной системы обойдется вам не намного дороже, чем для однотрубной. А вот эффективность ее работы – значительно выше.

Основные элементы двухтрубной системы отопления

Весомым преимуществом двухтрубной системы служит еще один аспект – в такой отопительной системе существует возможность установки на каждый радиатор вентилей, посредством которых можно контролировать уровень нагрева элемента. Кроме того, посредством таких вентилей можно также существенно экономить расход воды и электроэнергии на ее нагрев.

Многих владельцев домов с однотрубной системой нередко огорчает то, что весьма толстую отопительную трубу невозможно скрыть – а это существенно портит общее впечатление от комнаты. В то время, как трубы, используемые при более сложной двухтрубной системе, являются более тонкими – и спрятать их не составит труда. Да и в том случае, если трубы на виду – они не привлекают особого внимания.

Учитывая все очевидные преимущества двухтрубной системы – большую эффективность, невысокую стоимость и эстетичность, можно с уверенностью останавливать свой выбор именно на ней. Что и делают большинство владельцев загородных домов.

Система отопления частного дома

Существует два типа двухтрубной отопительной системы – горизонтальная и вертикальная 2-х трубная система отопления. Основное различие данных видов – в оси расположения  трубопровода. Посредством данных труб производится соединение всех элементов отопительной системы. Разумеется, каждый вид имеет и свои недостатки, и достоинства. Общими для обоих типов можно назвать такие достоинства – прекрасная гидравлическая устойчивость и высокий уровень теплоотдачи.

Горизонтальная двухтрубная система отопления должна быть установлена в одноэтажных строениях, где трубопровод отопления имеет довольно большую длину. В таких домах подсоединение радиаторов отопления к горизонтально расположенной системе – наиболее практичное решение вопроса.

Горизонтальная двухтрубная система отопления

Вертикальная двухтрубная схема отопления является несколько дороже горизонтальной. Однако, поскольку стояк располагается вертикально, это позволяет применять ее даже в многоэтажных домах. При этом каждый этаж отдельно врезается в центральный отопительный стояк. Кроме того, преимущества вертикального типа отопительной системы состоит еще и в том, что в ней не скапливается воздух – при возникновении пузырьки сразу же поднимаются вертикально, прямо в расширительный бак.

Вертикальная двухтрубная схема отопления

Какой бы тип системы вы не выбрали, следует учитывать, что нужно непременно проводить балансировку. При выборе вертикальной системы балансировка двухтрубной системы отопления требуется самому стояку. Когда проходит горизонтальная регулировка двухтрубной системы отопления, ей подвергаются петли.

Особенности гидросистем отопления

Монтаж гидравлической системы отопления с циркулирующим насосом, в первую очередь, очень удобен – всё оборудование устанавливается вместе: рядом с котлом размещают и насос, и бак. Это сокращает число необходимых трубопроводов, вам не потребуются трубы с большим диаметром и не потребуется контролировать углы наклона. Благодаря герметичной конструкции теплоноситель не испаряется из системы, а трубы не завоздушиваются

Важно только, чтобы бак с насосом были установлены на обратной магистральной трубе. Насос проработает больше, если попадающая в него жидкость будет меньшей температуры

Рекомендации по монтажу

Если работа по сборке системы будет проводиться собственноручно, то мастеру потребуется пошаговое описание монтажного процесса.

Важно соблюдать такие правила:

  • требуется обустраивать 2 контура: для горячей и холодной воды;
  • трубы нужно укладывать с небольшим уклоном, направленным к последнему радиатору;
  • оба контура укладываются параллельно друг другу;
  • для предупреждения утраты тепла в главном стояке, лучше обернуть его изолятором;
  • монтаж емкости для сбора лишнего объема воды осуществляется в наивысшей точке;
  • размеры труб и соединительных деталей должны совпадать;
  • все части системы изготовлены из одного материала.

Последовательность выполнения работ такая:

  1. Отведение основного стояка от котла. Тут же монтируется расширительная емкость.
  2. Разведение подводящих труб.
  3. Одновременная укладка трубы, при помощи которой в котел подается холодная жидкость.
  4. Фиксация насоса.
  5. Крепление батарей или радиаторов.

Перед тем как заправлять 2-х трубные системы отопления, нужно внимательно осмотреть все ли соединения надежно затянуты.

Трубы для отопления

Отдельно следует рассмотреть вопрос о разновидностях труб, используемых для отопления частных домов. У каждого материала определенно есть свои как положительные, так и отрицательные стороны. Давайте разберемся, какой из вариантов является наиболее оптимальным.

Отопление металлическими трубами

К металлическим относят стальные и медные трубы.

Проводка водяного отопления дома из стали обойдется вам сравнительно недорого (и это основной плюс данного материала). Металл этот довольно универсален, подходит как для парового так и для водяного отопления. Выдерживает большое давление. Главным недостатком стальных труб является то, что они быстро поддаются коррозии. Это отражается не столько на качестве отопления, сколько на внешнем виде вашего дома — ржавые трубы не самое лучшее украшение интерьера.

Медные трубы имеют больше преимуществ: они крайне долговечны, хорошо держат температуру, не поддаются коррозии. Еще одним преимуществом медных труб является гладкость их внутренней поверхности, что обеспечивает высокую скорость передвижения жидкости по системе отопления. Самый главный минус меди — ее высокая цена.

Стоит заметить, что как стальные, так и медные трубы подходят только для открытых систем отопления и их нельзя монтировать в стены или полы. Поэтому, как мы видим, и у их универсальности есть предел.

Отопление дома полипропиленовыми трубами

Главным преимуществом полипропиленовых труб является их устойчивость к внешним факторам среды: коррозии, процессам гниения, воздействию бактерий и химических соединений.

Также одним из больших плюсов данного материала является его легкость. Отсюда вытекают другие плюсы: такие трубы проще монтировать, они подходят как для использования на опорной, так и на межкомнатной стене.

Отопление из полипропилена позволяет экономить расход топлива (газа или электричества), используемого для нагрева котла за счет низкого коэффициента трения, так как теплоноситель легко проходит по системе обогрева. Но разница несущественная.

Кроме того, полипропиленовые трубы довольно пластичны, имеют разные модификации с множеством стыков, а также дополнены огромным выбором различных комплектующих, что позволяет осуществить монтаж сложных систем отопления.

И, наконец, отопление полипропиленовыми трубами можно делать как в открытых, так и в закрытых системах, когда все трубы будут спрятаны в пол или стены.

При всех видимых плюсах есть у этих труб и минусы. Во-первых, при довольно высокой устойчивости к химическим воздействиям, такие трубы легко поддаются воздействию механическому (разрезать ее можно обычным кухонным ножом). Во-вторых, не для всех видов отопительных систем подходит полипропилен. Его категорически нельзя использовать в сочетании с парогенератором, но для рассматриваемого нами водяного отопления они отлично подходят. Так же водяное отопление полипропиленом подразумевает наличие большого количества стыков, что сильно влияет на надежность системы

Отопление металлопластиковыми трубами

Если говорить о достоинствах металлопластиковых труб, то можно выделить те же самые плюсы, что и у полипропиленовых собратьев. Но отдельно стоит выделить то, что они способны держать более высокую температуру. А также, и это является их главной отличительной чертой, металлопластик отлично гнется. При этом вы можете не боятся за его повреждение. И этот факт делает данный вид труб идеальным вариантом для системы «теплый пол».

Из недостатков — более высокая цена в сравнении с полипропиленовыми аналогами.

Kromax IDEAL-4

Продолжает наш ТОП еще один представитель Kromax. Кронштейн IDEAL-4 станет отличным решением в тех случаях, когда вы хотите установить телевизор на стене и не требуется его поворачивать время от времени. Этот наклонный кронштейн идеально подходит как для маленьких телевизоров, так и для больших панелей с диагональю экрана до 65 дюймов. Усиленная конструкция позволяет выдерживать ему нагрузку до 50 килограмм. А огромное количество посадочных отверстий позволит установить телевизор от любого производителя. Также этот кронштейн примечателен минимальным расстоянием до стены, которое составляет всего 23 миллиметра, что позволяет установить телевизор практически в плотную к стене и не будет больших просветов при просмотре сбоку. Что касается установки, то вы сможете выполнить ее самостоятельно. В конструкции кронштейна имеется встроенный уровень, который позволит расположить его параллельно полу и потолку, чтобы ваш телевизор висел идеально ровно. Также, в конструкции кронштейна предусмотрена возможность регулировки угла наклона телевизора от 0 до 10 градусов и есть защита от падений, которая исключит риск порчи дорогостоящей техники.

  • Наклонный.
  • Диагональ: 22 — 65 дюймов.
  • Расстояние от стены: 23 мм.
  • Угол наклона: 0 — 10⁰.
  • Макс. нагрузка: 50 кг.
  • Встроенный уровень.
  • Защита от падений.
  • Отверстия VESA: от 50х50 мм.

Что такое соляная лампа

Это обычный светильник, абажур которого выполнен из цельного обломка каменной соли. Такую соль добывают в основном в Карпатах и Гималаях.  Галит может содержать примеси в виде водорослей, растений или других минералов. Благодаря этому солевые глыбы бывают разных оттенков. Каменная соль содержит 84 природных элемента, способствует восстановлению организма.

Соляная лампа может послужить необычным украшением для дома. В последнее время солевые монолиты, в основном благодаря рекламе, считаются полезными и целительными. Но так ли это на самом деле? Давайте разобраться полезен ли солевой монолит или он может навредить?

Ребенок в безопасности

Классификация по направлению движения теплоносителя

В зависимости от направления движения подающего и обратного теплоносителя относительно друг друга системы отопления проектируют трех наиболее распространенных схем: тупиковая, с попутным движением теплоносителя и коллекторная (лучевая).

Тупиковые схемы движения теплоносителя

В тупиковых (стандартных) системах отопления теплоносители движутся в противотоке, наиболее удаленная ветка радиаторов от котла имеет большее сопротивление, чем так которая находится ближе. Поэтому возможно возникновение ситуации, когда происходит неравномерный прогрев ближайших радиаторов. Для того чтобы этого избежать необходимо создать дополнительное сопротивление в более коротких циркуляционных кольцах, то есть установить балансировочную арматуру.

Попутные схемы движение теплоносителя

При попутном движении теплоносителя параллельно в подающей и обратной трубе системы отопления все циркуляционные кольца, то есть ветки с радиаторами, находятся в одинаковых условиях. То есть как трубопроводы, так и стояки или радиаторы гидравлически сбалансированы между собой. Однако такие системы наиболее металлоемки по сравнению со стандартными, а также требуют прокладки гораздо большей длины трубопроводов Это отражается, прежде всего, на стоимости системы и цене монтажных работ. Поэтому попутные схемы в жилищном строительстве применяются наиболее редко.

Коллекторные схемы отопления

Идеальным вариантом для коттеджного и жилищного строительства в целом является применение коллекторной схемы системы отопления.

Такая система представляет собой установленный на этаже или в котельной коллекторный шкаф, в котором кроме запорной и балансировочной арматуры устанавливаются коллектора с выходами либо на радиаторную ветку либо на каждый прибор отопления. Такая система также является гидравлически стабильной и легко поддающаяся регулировке отдельных самых удаленных веток или нагруженных по тепловой мощности. При планировании лучевой схемы системы отопления можно к каждому выходу коллектора подключать каждый радиатор в отдельности, а трубопроводы прокладывать скрытым способом. При этом отрезок трубопровода должен быть выполнен из цельного куска трубы.

1 Условия эксплуатации

Каждый домовладелец пытается сэкономить на отоплении, поэтому чаще всего встречаются схемы без циркуляционных насосов. То есть работа системы осуществляется за счет естественного стока воды путем размещения трубопроводов под определённым градусом, устанавливается расширительный бачок на максимальную высоту и так далее. Все это требует профессионального использования современных материалов. Следует учитывать такие особенности:

  1. 1. Чем больше радиаторов в системе, тем медленнее они будут прогреваться. То есть нужно разделить схему на несколько ответвлений, чтобы повысить эффективность.
  2. 2. Рекомендуется устанавливать циркуляционные насосы в том случае, если система имеет большую протяженность.
  3. 3. На одну ветку тупикового отопления должно приходиться не более 5 радиаторов

Экономическая составляющая при использовании этого проекта всегда намного привлекательнее, чем другие варианты. Но существуют и недостатки, которые связаны именно с длительным прогревом радиаторов. Если доверить работу профессионалам, которые смогут качественно проработать все основополагающие моменты, то можно получить неплохой и технологически актуальный результат.
