Соединение труб из сшитого полиэтилена. Как проводится монтаж системы из сшитого полиэтилена — цена вопроса

Сшитый полиэтилен для отопления: плюсы и минусы, монтаж полиэтиленовых гибких труб

Диаметры

Выполнять работы с данными трубопрокатными материалами несложно, если знать правила. Эти изделия отлично проводят тепло и могут держать заданную форму (в данном случае – повороты). Чтобы не нарушалась форма угла теплого пола при сгибе, гнуть их тоже следует правильно.

Содержание

Приступая к монтажу, многие интересуются, какой диаметр металлопластиковой трубы лучше выбрать? Начинающим мастерам рекомендуют начинать именно с металлопластиковых вариантов, и брать для монтажа диаметр на 16 мм.

Видео

Изделия такого диаметра не только легче монтируются, но и стоят на порядок дешевле, чем «восемнадцатый» или «двадцатый» диаметр.

Виды соединения

Стыковка металлопластиковых труб может быть выполнена двумя вариантами:

посредством компрессионных фитингов

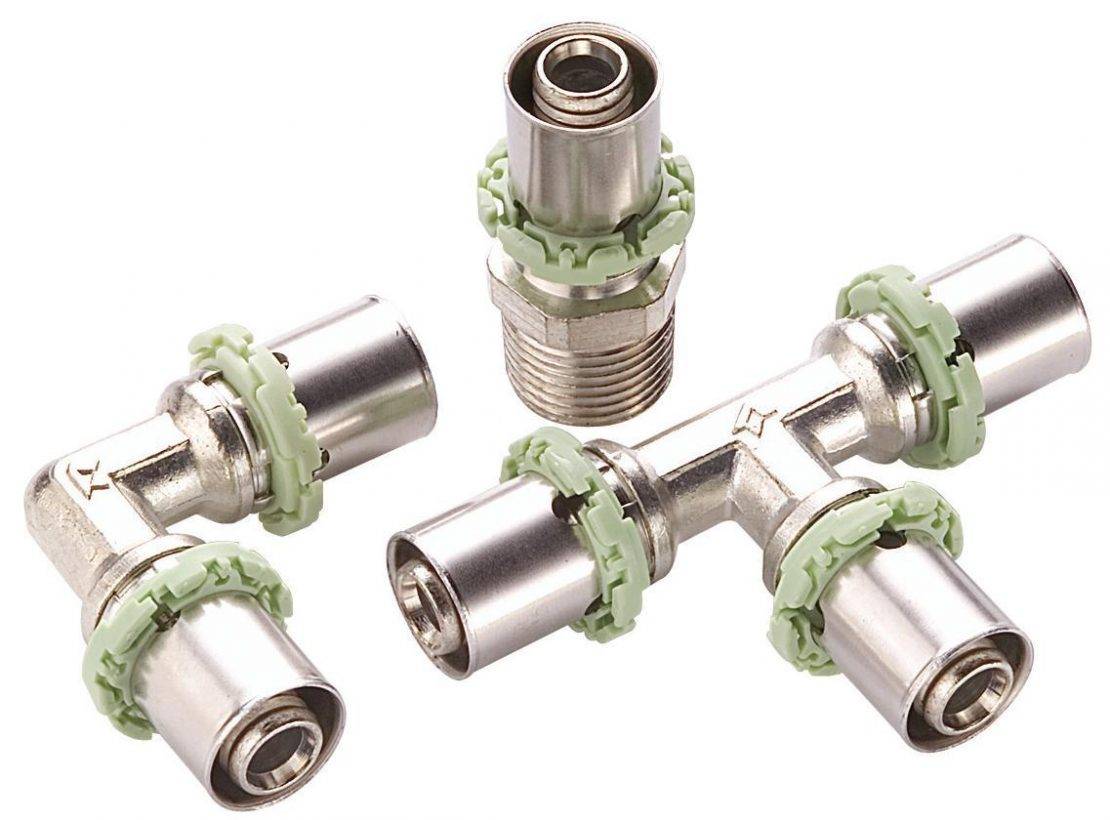

посредством прессового фитинга

Стыковка компрессионными фитингами предполагает действия с обжимными приспособлениями. Их конструкция это: штуцер, накидная гайка и разрезное кольцо. Надежное соединение можно создать, обыкновенным гаечным ключом.

Такая стыковка выгодно отличается тем, что не предусматривает участия специального оборудования и стык в случае необходимости можно разобрать.

Видео

https://youtube.com/watch?v=VDa7rymq7po

  • Патрубок подготавливается и на него одевается муфта.
  • Защищенную сторону обрабатывают экспандером и производят развальцовку.
  • Патрубок «садится»  на штуцер фитинговой детали, а гильзу зажимают ручным или гидропрессом. На этом стыковка закончена.

Строение данных изделий гарантирует их прочность и стойкость к коррозийным образованиям. Если протекает металлопластиковая труба, то это может быть связано со следующими причинами:

  1. нарушение технологии прокладки;
  2. механические воздействия;
  3. плохое выполнение мест стыка.

Нужно проверить состояние износа резиновых прокладок на штуцере. После того, как проблема будет решена, все стыки необходимо обработать силиконовой смазкой и обмотать уплотнителем.

Если протекает сеть, смонтированная пресс – фитингами, то нужно выполнить демонтаж протекающего стыка и замену кольца на трубке.

Если протекает сам трубопровод (например, от разрыва), то нужно срочно выполнить замену его поврежденной части на новую. Если невозможно произвести замену, то проблему нужно временно устранить. Для этого используют бандаж.

Опрессователи

Опрессовыватель для металлопластиковых труб можно без труда купить в любом магазине стройматериалов или интернет – магазине. Опрессовыватель используется для монтажа обогревательной, охлаждающей и водоподающей магистрали.

Посредством этого оборудования можно крайне быстро и просто смонтировать любой трубопровод, в том числе и «теплый пол». Приспособление дает возможность соединить магистраль диаметром от 12 до 110 мм.

По желанию клиентов опрессовыватели поставляют со сменными комплектами и насадками. Эти устройства отличаются простотой и компактностью. Так же эти механизмы не нуждаются в техническом обслуживании.

Видео

Системы «теплых полов» существуют уже больше пятнадцати лет, и главное их преимущество – это равномерный прогрев жилья. Главной проблемой при выборе этого вида обогрева остается вопрос: «Как правильно выбрать металлопластиковые трубы для пола, и сколько их нужно?».

Выше уже указывалось, что брать в работу нужно только качественные материалы, от этого напрямую зависит эффективность функционирования системы в целом.

Рассчитать расход материала не сложно. Одну петлю теплого пола выполняют из целостного куска трубопроката. И специалисты подсчитали, что стометровой бухты достаточно на участок пола в 20 кв. м.

Теперь нужно узнать всю площадь помещения и вычислить расход на всю площадь теплого пола. Участки, где обогрев не предполагается при расчетах выкидывают, чтобы не тратить финансы на приобретение  лишнего стройматериала для обустройства «теплого пола».

Видео

https://youtube.com/watch?v=DkKqCFc_VKc

Важно также понимать, что создать надежную систему могут только хорошие качественные изделия. А их можно приобрести только у проверенных производителей

Ознакомившись с данными рекомендациями, можно без труда выбрать качественные изделия, которые помогут сконструировать эффективную и экономичную сеть обогрева «теплый пол».

Системы «теплых полов» стали полноценной альтернативой обогреву газовыми котлами или электрорадиаторами. Отличные возможности, которые продемонстрировали металлопластиковые трубы для теплого пола, позволяют легко и экономично заменить все традиционные сети отопления.

Как соединить сшитый полиэтилен

Выбор способа соединения труб PEX зависит от давления в системе и температуры воды (теплоносителя). Учитываются возможные скачки давления. Для центрального водопровода этот показатель – 2,5-7,5 бар. В автономном отоплении давление – до 2 бар. В централизованном оно может достигать 8 бар.

Монтаж труб из сшитого полиэтилена своими руками можно выполнить такими способами:

  • Обжимной. Самый простой метод, применяется для водопроводных систем. Обжимные фитинги состоят из трех частей – гайки, разрезного кольца и штуцера.
  • Прессовочный. Используется свойство усадки. Соединительная муфта состоит из пресс-кольца и штуцера. Дополнительно нужен расширитель и ручной пресс.

Монтаж компрессионными фитингами

Соединение трубы для водоснабжения делают компрессионными фитингами. Они изготавливаются из

Компрессионный фитинг

пищевой латуни. Этот материал обладает высокой стойкостью к вымыванию цинка. Альтернатива- соединители из полифенилсульфона (PPSU). Они применяются для скрытого монтажа, так как обладают прочной конструкцией.

Особенности монтажа:

  • Минимум инструментов – два газовых ключа, труборез.
  • Для фиксации нужна только мускульная сила.
  • Простой демонтаж, что удобно для создания временных трубопроводов.

Для соединения обжимную гайку устанавливают на конец трубы. Затем монтируют разрезное кольцо. Штуцер нужно вставить до упора. Обжимную гайку накручивают на фитинг

Важно не пережать, контролируя мускульное усилие

Соединение электросварными фитингами

Для сварки сшитого полиэтилена нужны специальные фитинги. Они изготавливаются из полиэтилена марок ПЭ-80, ПЭ-100. Внутри расположены нагревательные элементы в виде спиралей. На внешней части конструкции есть два соединителя для подключения электрических контактов. При прохождении тока спирали нагреваются, материал труб и фитинга сваривается.

Электросварной фитинг

Порядок использования электросварных фитингов.

  1. Зачистка внешней части трубопровода, расстояние – меньше половины фитинга с каждой стороны трубы.
  2. Установка муфты до внутреннего ограничителя.
  3. Монтаж контактов сварочного аппарата.
  4. Выбор режима, зависит от вида PEX, диаметра и толщины магистрали.

После выключения сварочного аппарата контакты нужно отсоединить. Торцевая сварка для труб небольшого диаметра и толщины стенки недопустима. Она не обеспечит должного качества и надежности соединения.

Обжимной метод

Соединение механическое, но отличается от компрессионного способа. Особенность обжимных муфт – формирование неразъемного соединения. Дополнительные инструменты – цанговый расширитель и пресс-фитинг. Простой способ монтажа – установка муфты на конец трубы и прессование. Но такой метод не гарантирует надежности.

Альтернативный метод установки обжимной муфты.

Соединение обжимом

  1. Пресс-кольцо надевается на трубу.
  2. В раструб вставляется расширитель, увеличивая диаметр трубы до размеров фитинга.
  3. Вместо расширителя монтируют штуцер.
  4. На конструкцию натягивается кольцо и обжимается механическим или пневматическим прессом.

Если после проверки системы обнаружена протечка или другие дефекты, для демонтажа нужно полностью удалить соединительный узел. Поэтому рекомендуется оставить небольшой запас длины в местах монтажа муфт.

Какой способ лучше

Для организации системы водоснабжения или отопления с открытым монтажом трубопроводов можно выбрать компрессионные муфты. Это обслуживаемые соединения, их нужно периодически подкручивать для надежности. Они же используются для прокладки временных магистралей.

Пресс-клещи для металлопластиковых труб: инструмент для опрессовки В современных системах тепло- и водоснабжения домов всё большее распространение получают металлопластиковые (иначе – металлополимерные) трубы. Они обладают рядом явных преимуществ перед традиционными…

Обжимной метод можно применять для скрытого монтажа. Но окончательную укладку и скрытие трубопроводов делаю после проверки целостности системы. Она должна проработать при максимальном давлении несколько часов. После этого проверяют целостность и герметичность соединений.

Способы монтажа

При изготовлении сшитого полиэтилена применяются несколько технологий, каждая из которых имеет собственные особенности.

Несколько отличаются по характеристикам и полученные в результате разновидности материала.

При этом сохраняются и присущие этому полимеру термопластичные свойства, что значительно упрощает монтаж даже такого оборудования, как аэрационная колонна (принцип работы описан здесь).

Для сборки PEX трубопроводов подходят методы, которые применяются для монтажа любых полиэтиленовых труб.

Характерные для PEX эластичность и усадочные свойства играют роль факторов, дополнительно повышающих надежность и улучшающих такой показатель, как герметичность соединений.

В то же время, выполнение операций сварки из-за структуры материала требует использования более высоких температур.

Основными стали 3 способа монтажа труб из сшитого полиэтилена:

  1. с использованием обжимных (компрессионных) фитингов;
  2. с использованием пресс-фитингов (напрессовочное соединение);
  3. с применением электросварки.

При монтаже с помощью обжимных фитингов получают разборное соединение, характеризующееся высокой степенью надежности герметичности.

Наиболее часто используют этот метод для трубопроводов (как установить отвод стальной 90 градусов, прочитайте здесь) систем ХВС и низкотемпературного отопления.

Основное его достоинство – ремонтопригодность и простота выполнения операций, для которых не требуется специализированное оборудование и инструмент.

Этот способ соединения отлично зарекомендовал себя на трубопроводах, рабочее давление которых составляет до 2.5 МПа.

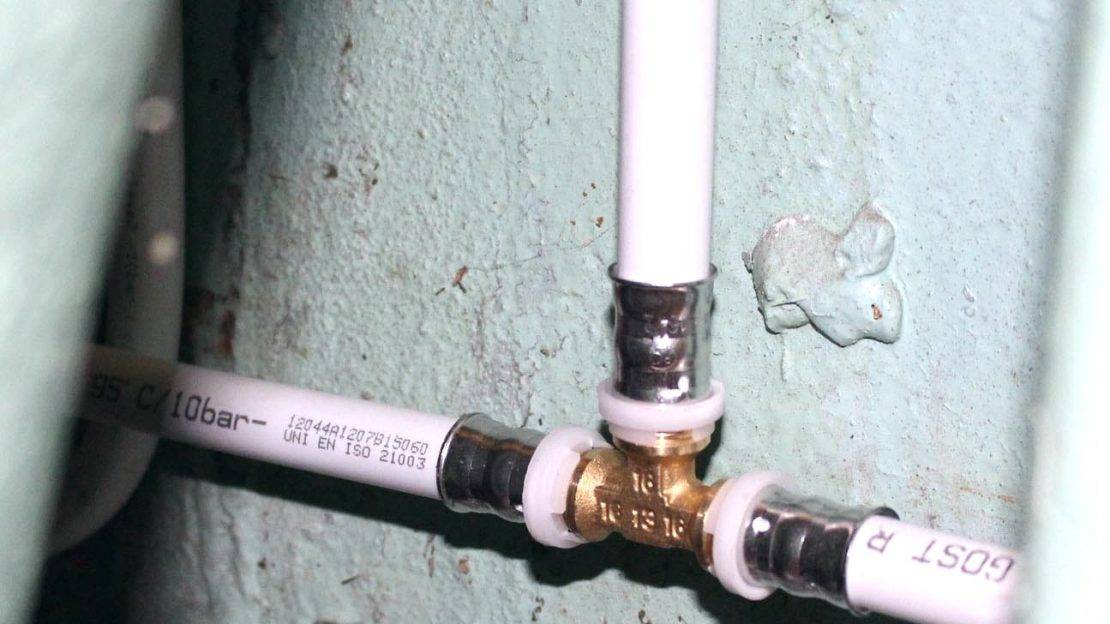

Напрессовочный метод дает надежное и герметичное, не разборное соединение.

При монтаже, важную роль играет эффект «памяти формы» — молекулярной памяти материала, благодаря которому, материал восстанавливает форму после деформаций.

После установки на фитинг, PEX труба дает обратную усадку, плотно, обтягивая детали соединения, и обеспечивая высокую степень герметизации.

Операции выполняются с использованием специального оборудования и инструмента.

Надежность соединений позволяет использовать их в системах, например, когда обвязывается газовый накопительный водонагреватель Аристон (написано здесь), работающих с давлением среды до 5-6 МПа.

Электросварный способ является наиболее надежным методом монтажа.

Однако, для его реализации требуются не только специальные фитинги (электросварные муфты), но и специализированное оборудование, для обращения с которым необходима профессиональная подготовка и опыт.

Именно поэтому в бытовых системах, которые нередко монтирую своими руками, широкого распространения данный метод не получил.

Неразъемное сварное соединение обеспечивает герметичность и надежность стыков на магистралях, максимальное рабочее давление которых лежит в переделах 12 МПа.

Особенности монтажа

Прежде чем начать монтаж всех элементов теплого пола, необходимо определиться, каким способом будут соединяться трубы. Чаще всего применяются фитинги – напрессованные, компрессионные.

  1. Соединение труб

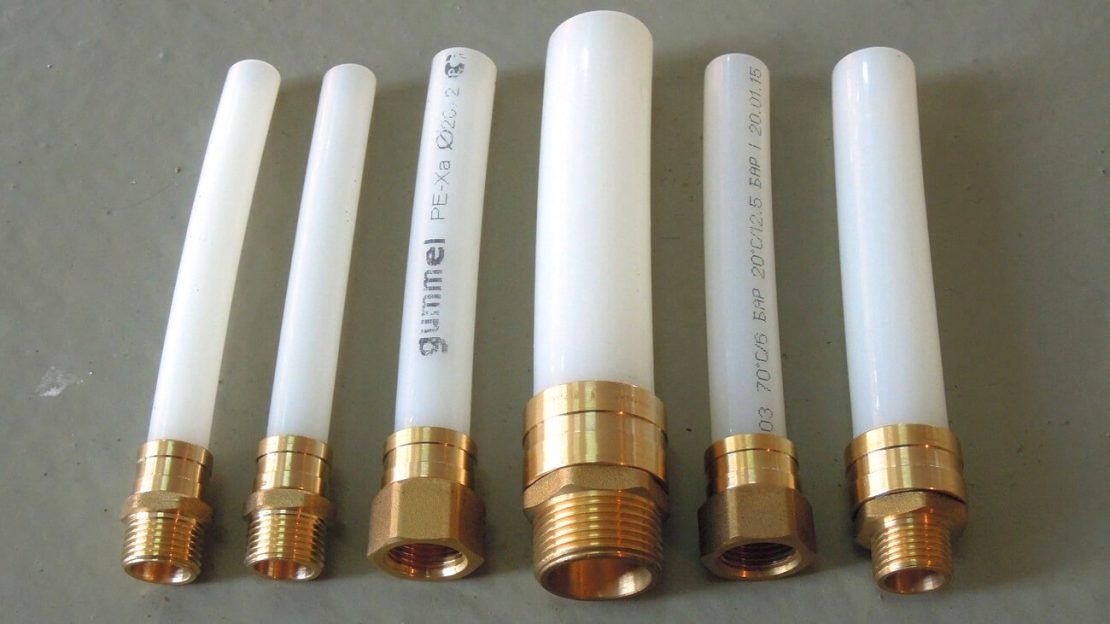

Компания Rehau внедрила метод с использованием надвижных муфт и фитингов, позволяющий надежно соединять трубы, изготовленные из сшитого полиэтилена. Производя монтаж, на трубу сначала устанавливается надвижная муфта. После этого экспандером (расширителем) увеличивается до нужных параметров внутренний диаметр трубы. Производится эта операция в несколько приемов.

Технология соединения полиэтиленовых труб

Затем крепится до упора штуцер нужного по размерам фитинга. Поверх трубы надвигается на штуцер гильза. Такое соединение показывает высокую стойкость к разнообразным негативным воздействиям, включая высокое давление или температуру.

Таблица параметров при сварке полиэтиленовых труб

При наличии специального инструмента монтаж водяного контура в соответствии с инструкцией проводится быстро и не требует специальных навыков. Поскольку в системе отсутствуют резиновые, быстро изнашивающиеся, уплотнения, удлиняется эксплуатационный срок, составляя 50 лет и больше.

  1. Монтажная схема

Чтобы грамотно провести монтаж, следует на этапе проектирования  составить точную схему с расположением труб, например, из коллекции Rehau, (одинарной или двойной змейкой, спирально), соблюдая рекомендованные специалистами параметры.

  • Оптимальная длина водяного контура составляет диапазон от 40 до 60 метров, максимальная – 120 метров.

  • Минимальный шаг укладки труб равен 10 см, максимальный – 35 см. При сложной конфигурации помещения или с целью достижения наилучшего обогрева допускается делать разное расстояние между соседними трубами. Например, шаг уменьшается в секторе внешней стены или на участке рядом с входной дверью.
  • От стен по периметру для укладки демпферной ленты отступается примерно 20 – 30 см.

Приобретая трубы, изготовленные из надежного сшитого полиэтилена, учитывая надежность марки Rehau, вначале по схеме рассчитывается их общая длина.

  1. Инструменты

Начинается монтаж с приобретения специального инструмента, который можно взять в аренду, чтобы не тратить лишние финансовые средства. Для своих изделий компания Rehau предлагает базовый комплект марки Rautool, в который входят следующие разновидности:

Монтажный инструмент M1 Rehau

  • ножницы, предназначенные для разрезания труб;
  • расширительный экспандер;
  • сменные насадки, имеющие разный диаметр, для экспандера;
  • ручной пресс, необходимый для проведения опрессовки надвижной гильзы, снабженный крепежными штифтами и насадками для гильз стандартизованных диаметров.

В комплект могут не входить специальные пружины, необходимые для выполнения сгибания труб Rautitan Stabil, поэтому их потребуется приобрести отдельно.

  1. Основной этап монтажа

Основание должно быть очищено от загрязнений и выровнено. Если перепады высот и дефекты значительные, потребуется черновая стяжка. После этого укладывается утеплитель, на который расстилается полиэтиленовая пленка, а затем арматурная сетка, к которой трубы фиксируются хомутами. Можно вместо нее укладывать специальные маты с пазами.

Укладка теплого пола по грунту

Уложенные по схеме трубы, присоединяются к коллектору. Остается проверить теплый пол на работоспособность и выполнить стяжку.

Классические угловые шкафы

Правила установки пластиковых труб отопления

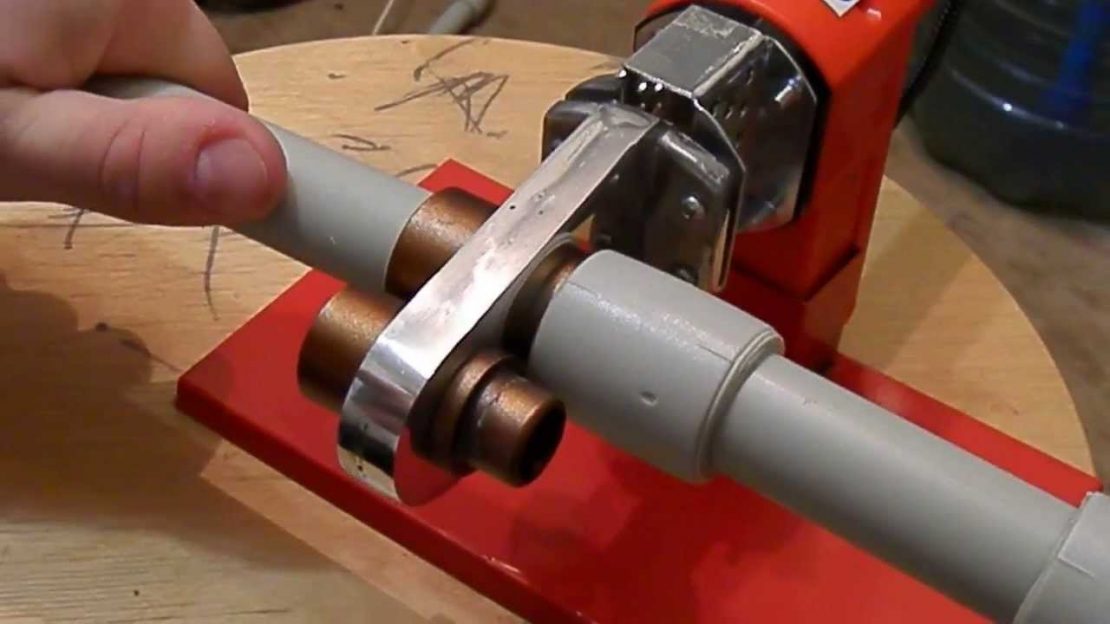

Для выполнения работ потребуется паяльник, ножницы для резки, рулетка, уровень и карандаш.

Монтаж выполняется следующим образом:

  • Для трубы с маркировкой PN-20/25 с армирующим слоем нужно сначала снять фаску. Размер фаски – глубина провара крайнего участка. Проще всего снимать фаску шейвером, который тонко обрезает верхний слой полипропиленового материала и армирования.
  • Затем нужно вкрутить в нагревающий элемент паяльника дорны, муфты с диаметром равным диаметру трубы. Установить нагрев паяльника до +270 С.
  • Трубопровод нарезать на куски нужных размеров, карандашом нанести метки по глубине провара.
  • Деталь натянуть на дорн до упора, в муфту вставить трубу только до отмеченного уровня провара с той стороны, где снята фаска – эти детали нужно прогревать одновременно, обеспечивая равномерность нагрева.
  • Как только куски трубы нагреются, быстро снять их с паяльника и стыковать. Стыковку делать аккуратно, смещение после примыкания запрещено. Остывают нагретые детали до 20 секунд, скручивать или поправлять зону стыка в этот период не следует.

Для упрощения работ с полипропиленовыми трубами подготовлена таблица с указанием всех параметров изделий и времени прогревания/остывания:

Диаметр трубыГлубина прогрева для сварки (мм)Период прогревания (сек.)Период остывания (мин.)
2014-1662
2515-1772
3216-2084
4018-22124
5020-25184
6324-30246
7526-32306
9029-35408

Сырьем для изготовления изделий служит модифицированный полиэтилен с улучшенными характеристиками стойкости к нагрузкам любого типа. Выпускается два вида пластика, из которого делаются трубы – сшитый и металлопластиковый. Рассмотрим оба типа подробнее.

Сшитый полиэтилен

Материал с модифицированной молекулярной структурой, в которой упрочняются поперечные связи. Это объясняет стойкость к нагреву при сохранении пластичности. Сшитый полиэтилен для отопления используется в теплых полах, из труб формируется контур обогрева. Особенность материала в восстановлении формы после механического воздействия или весовых нагрузок. Такие трубы не деформируются, причем, чем выше показатель «прошивки», тем прочнее будет изделие.

Маркируется продукция литерами PEX, выпускается в нескольких видах, различных по типу производства:

  1. REX-a. Уровень прошивки 85%. Это самый высокий показатель, поэтому товар может использоваться для обустройства системы отопления любого типа. Достаточно дорогие трубы полностью оправдают затраты длительным сроком службы без потери прочности и стойкости.
  2. REX-b. Прошивка 65%, в процессе изготовления сырье дополняется реактивами, затем обрабатывается горячим водяным паром. Среднее качество может вызывать протечки из-за снижения эластичности стенок. Если контуры формируются из таких изделий, то нужно регулярно осматривать систему на протечки и подтягивать все соединения. Товар пригоден для формирования контура теплых полов с температурным показателем теплоносителя до +45 С, и без стыковочных и соединительных деталей – то есть нужно сделать контур цельным.
  1. REX-c. Качество изделий высокое, но применять их в системах отопления нельзя. Трубы используются для обеспечения подачи холодной воды, дренажа – в системах без прогрева жидкостного содержимого.

Отдельно выделяются трубы марки RE-RT. Это продукция высокой термостойкости, которая производится со сменой молекулярной структуры сырья на стадии синтезирования. Модифицированный полиэтилен переносит критические повышения температур, скачки давления, поэтому пригоден для обустройства систем отопления любого типа.

К дополнительным плюсам относят:

  • срок эксплуатации до 50 лет;
  • переносимость нагрева до +90 С;
  • стойкость к гидроударам;
  • монтаж сваркой без необходимости разбирать деформированный участок.

К тому же трубы RE-RT отличаются гибкостью. Данные трубы из сшитого полиэтилена для отопления не прорываются при замерзании теплоносителя, а после оттаивания циркуляция возобновляется без потери функциональности системы, необходимости ремонта и замены теплоносителя с переустановкой всей конструкции.

Способы производства

Технологию «сшивания» полиэтилена в 1968 изобрел шведский химик Томас Энгель. В 1972 году одна из шведских компаний поставила ее на промышленный поток. Данная технология и сегодня лидирует на рынке.

Смысл процесса «сшивания» заключается в соединении молекул в трехмерную сетку в результате образования поперечных связей. В его ходе полиэтилен, молекула которого содержит атомы водорода и углерода, теряет часть водорода. Поэтому появляются свободные связи для соединения молекулярных звеньев друг с другом, в результате чего молекулы плотно «сшиваются» между собой.

Существуют разные способы получения сшитого полиэтилена. От способа зависят технические характеристики готовой трубы. Самый долгий, но при этом самый качественный способ, – обработка полиэтилена пероксидом. Он дает самую высокую степень сшивания (85%). Труба из такого материала легко выдерживает низкую и высокую температуру, противостоит воздействию химических веществ, обретает устойчивость к ударам и другим механическим воздействиям, может восстанавливать свою первоначальную форму.

Другой способ – облучение материала электронами в электромагнитном поле. Такая сшивка предполагает облучение электронами готовой продукции.

Физические и химические свойства

Технология получения трехмерной структуры в массиве полимера на его физические и химические свойства влияния, практически, не оказывает.

Зависят они, прежде всего, от основного показателя для PEX — степени сшивки материала.При ее увеличении:

  • улучшаются механические характеристики полимера — растет прочность и уменьшается удлинение на разрыв;
  • повышается устойчивость к воздействию температуры;
  • в большей степени проявляется инертность по отношению к активным химическим веществам;
  • снижается восприимчивость к воздействию ультрафиолетового излучения.


Однако, повышение плотности пространственных связей имеет и отрицательную сторону, превращая полиэтилен, в хрупкий и не эластичный материал.

К примеру, трубы из сшитого полиэтилена при степени сшивки до 70%позволяют при монтаже получить вручную радиус изгиба не более чем 5 диаметров трубы.

PEX трубе со степенью сшивки более 70% придать радиус изгиба менее 7 диаметров трубы вручную не получится.

К сведению! При степени сшивки равной 100% полимер по своим свойствам становится подобен стеклу!

Другим важным фактором, определяющим характеристики сшитого полиэтилена, является исходный материал.

Для монтажа внутриквартирных водопроводов и систем отопления оптимальным вариантом является сшитый полиэтилен, изготовленный из ПНД (полиэтилена низкого давления).

Он имеет преимущество в механических характеристиках и более устойчив воздействию различных внешних факторов.

Среди эксплуатационных характеристик PEX выделяются:

  • допустимое рабочее давление — составляет для некоторых образцов материалов 15 атмосфер, что намного превышает необходимый для внутридомовых сетей предел в 6 атмосфер;
  • верхний предел рабочей температуры может достигать 120 градусов, практически все образцы без изменения характеристик работают с температурой до 95 градусов;
  • срок службы трубопровода сшитого полиэтилена составляет десятки лет, некоторые производители заявляют о 50-летнем сроке эксплуатации;
  • температурная деформация за счет свойств трехмерной структуры значительно уменьшена по сравнению с полипропиленовыми и металлопластиковыми изделиями.


К полезным свойствам материала относится способность противостоять воздействию большинства активных химических веществ, таких как:

  • алифатические растворители (бензин и аналоги),
  • хлорированные углеводороды (трихлорэтилен и др.),
  • ароматические вещества (толуол и ему подобные).


Используемые в быту моющие вещества, антифризы и антикоррозионные добавки также не оказывает влияния на трубы из этого материала.

Внимание!

Необходимо ограничивать контакт с жирами, парафинами и подобными труднолетучими органическими веществами.

При взаимодействии с ними материал набухает.

Реальную химическую опасность для сшитого полиэтилена представляют только сильные окислители, такие как азотная кислота, галогены и их гидриды.

Особо, важна для использования в системах отопления, в том числе, и «теплый пол», гладкая внутренняя поверхность труб из сшитого полиэтилена.

За счет этого, снижается вероятность накопления внутри труб известковых отложений и уменьшения эффективного канала трубопроводов.

Кроме того, присущий сшитому полиэтилену «эффект памяти формы» («молекулярной памяти»), повышает удобство работы с ним.

На заметку!
«Эффект памяти формы» состоит в том, что при деформации материала в трехмерной структуре возникают напряженные связи, которые при нагревании стремятся вернуться в исходное состояние.

В результате, нагретый до 100-120 градусов материал, приобретает первоначальную форму трубы РЕХ из сшитого полиэтилена для отопления.

Материал обладает и общими для полимерных изделий достоинствами — низким уровнем шума и демпфирующей способностью, абсолютной устойчивостью к коррозионным процессам.

Малый вес труб обеспечивает простоту транспортировки и монтажа.

Внутренний замок — универсальное средство защиты

Типы полиэтиленовых труб

Производители предлагают изделия с армированием и без него. Как и полиуретановые трубы для отопления, товары имеют маркировку. Литеры RE-RT, REX обозначают, что изделия применяются для обустройства контуров теплого пола.

Уточнить характеристики продукции RE-RT с диаметром 16х2 мм, 20х2 мм можно в таблице:

ХарактеристикиRE-RT Ø 16х2 ммRE-RT Ø 20 х2 мм
Объем (л/м.п.)0,1130,201
Вес (кг/м.п.)0,070,127
Минимальный радиус изгиба 5d (мм)60100
Температура теплоносителя (С)2020
Показатель рабочего давления (бар) при +20 С2020
Срок эксплуатацииОт 50 летОт 50 лет
Температура (С)7575
Показатель рабочего давления (бар) при +75 С1010
Температура теплоносителя (С)9595
Показатель рабочего давления (бар) при +95 С66
Предельное давление (бар)64,5
При показателях температуры (С)110100
Показатель предельного давления (бар)1110
Температура (С)9090
Макс. коэфф. лин. удлин. при повыш. тем-ры до +95 С (мм/м*С)0,180,82
Теплопроводность (Вт/м*С)0,410,41 0,125 (класс 10)
Коэффициент шероховатости внутреннего канала0,125 (класс 10)
Расчетный показатель прочности материалов (МПа)6,36,3

Металлопластиковые полиэтиленовые трубы

Трубная продукция дополнена внутренней алюминиевой прослойкой, маркируется: PERT-Al-PERT, REX-AL-REX, PERT-AL-REX, также встречаются композитные трубы для отопления с армированием наружного слоя полипропилена, маркировка PERT-AL-PPR.

Разобраться со сравнительными характеристиками элементов поможет представленная таблица:

ПоказателиREX-AL-REXPERT-AL-PERT
Номинальная рабочая температура+95 С+95 С
Максимальный пик высокой температуры при кратковременном воздействии+110 С+124,7 С
Эластичность стенок трубы (МПа)1100660
Техника присоединенияМеханическая – фитингами или резьбовыми соединениямиМеханическими или термопластическими сварными фитингами

Монтаж полиэтиленовых труб

Технологии различаются по типу фитингов. Можно использовать компрессионные, запрессовочные фитинги или сварную технику

Принцип монтажа идентичный, но следует обращать внимание на конструкционные различия деталей

Монтаж с применением компрессионных фитингов

Удобство технологии в том, что не нужны никакие специальные инструменты.

Алгоритм работ следующий:

Кусок трубы нужного размера отрезать ножницами

Важно, чтобы края среза были ровными, стенки не деформировались.
Фитинг разобрать, трубу оснастить обжимной гайкой, которую продвинуть резьбой в направлении стыка на 100-120 мм, затем надеть на трубу кольцо из латуни.
В зоне соединения с фитингом внутренний канал развальцевать, в концевой участок трубы вставить штуцер фитинга так, чтобы он вошел до упора с учетом размещения резиновой прокладки. Прокладку нужно расположить в углублении – оно предназначено именно для нее.
Притянуть разрезное кольцо как можно плотнее к фитингу, закрутить обжимную гайку, но без усилий, нужно оставить ход, чтобы при необходимости подтянуть гайку при опрессовке системы.

Идентичным образом выполняются все монтажные работы на участках тепловой системы. Если есть зона перехода на трубу металлическую или другого типа, а также на патрубки, применяются резьбовые соединители.

Монтаж с применением запрессовочных фитингов

Запрессовочные фитинги нужны при формировании системы из полимерных, металлопластиковых трубных изделий. Пригодится паяльник, поэтому процесс отличается сложностью для новичка.

Работы выполняются так:

  • разобрать фитинг;
  • гильзу надеть на край трубы, где предварительно снята фаска;
  • расширитель ввести во внутренний канал трубы, расширяя туннель до тех пор, пока не войдет патрубок фитинга;
  • вставлять патрубок нужно очень быстро, чтобы при сжимании полиэтилен плотно примкнул к детали;
  • после того как установлен штуцер, на фитинг нужно запрессовать гильзу, для чего используется напрессовочный механизм.

Теперь таким же образом нужно выполнить все стыковочные работы в системе отопления. Запрессовочные фитинги – детали, которые требуют опыта и мастерства, поэтому для новичка удобнее работать компрессионными типами изделий.

Сварной монтаж труб

Сварной аппарат нужен при работе с изделиями марки PE-RT. Для работ потребуется специальный паяльник, сварные фитинги, но такие трубы не всегда пригодны для сварных работ, поэтому этот момент нужно уточнить при покупке.

Сварные работы требуют навыка, без помощи профессионала не обойтись. Чтобы не увеличивать расходы на обустройство системы отопления, проще подобрать доступный способ соединения, а виды труб для работ своими руками указаны в таблицах.

Можно ли соединять трубы теплого пола или нет?

При укладке трубопровода для тёплого пола, не редко длины контура не хватает, чтобы сделать цельную петлю. В этом случае возникает вопрос — возможно ли соединить трубы между собой, и как это сделать? Для соединения контуров существует несколько методик, которые зависят от вида материала.

Рассмотрим подробнее способы — как соединять трубы тёплого пола.

Соединение труб из сшитого полиэтилена и металлопластика

Контуры из полиэтилена или металлопластика можно сшивать при помощи фитингов (латунных, бронзовых и пластиковых), они способны выдерживать высокую температуру. Фитинги бывают:

  1. Электросварочные — эффективны, но для их установки необходимо специальное оборудование, поэтому используются редко. Процесс выглядит так:
  2. на срез трубы одевается электросварочный фитинг;
  3. к клеммам подключается сварочное оборудование, оно подаст на элемент напряжение, что приведёт к разогреву и сплавке стыков;
  4. аппарат отключается, полученное соединение способно выдержать давление до 12 Амп.
  5. Прессовочные — главный плюс, что при прессовке, происходит заполнение полимером всего пространства, тем самым получается высокопрочное соединение.

Последовательность действий:

  • на край обжимной трубки надевается гайка, резьбой в сторону соединения;
  • разрезное кольцо одевается с отступом от среза на 1 см, и фиксируется;
  • натягивается шланг с приспособлением для фитинга;
  • обжимная гайка плотно затягивается при помощи двух гаечных ключей.

  1. Обжимные — такие фитинги наиболее легки при установке в домашних условиях:
  2. на полимерный шланг одевается зажимная гильза;
  3. конец контура растягивается в диаметре с помощью расширителя;
  4. растянутым краем трубка натягивается до упора на штуцер фитинга;
  5. место соединения фиксируется в таком положении на несколько минут, этого достаточно для плотного сращивания фитинга.

Сшивка медных труб

Так же как и при монтаже пластикового контура, медный можно стыковать при помощи пресс или пуш-фитингов. Такой способ рекомендован на открытых участках, чтобы в случаи протечки легко можно было поменять деталь.

Но, наиболее надёжно и практично — паять медные трубы. Это более трудоёмкий процесс, зато соединение получается долговечным и надежным. Последовательность действий:

  • срезы контура зачищаются снаружи и изнутри;
  • специальным соединителем для пайки труб тёплого пола из меди смазываются края деталей — только сверху;
  • изделия стыкуются, а лишняя смесь удаляется;
  • место соединения прогревается газовой горелкой и припой заполняет зазоры.

Чем соединить трубы тёплого пола (пресс-фитинг)

Как уже говорилось выше, трубопровод можно состыковывать при помощи пресс-фитингов. Эта деталь состоит из:

  • корпуса — бывает разной формы (угла, тройника, муфты);
  • гильзы — основа фитинга, сырьём для её изготовления служит нержавеющая сталь;
  • клипсы — эластичное кольцо (прокладка), которая соединяет корпус и гильзу.

Прессование осуществляется при помощи специальных пресс-клещей. Суть процедуры заключается в сжатии рукояток инструмента. Процесс быстрый и лёгкий, и не требуется иметь специальных навыков для проведения данных работ.

Плюс использования такого соединения — прочность, долгий срок службы и конструкция не нуждается в обслуживании.

Преимущества и недостатки труб из сшитого полиэтилена

Сшитый полиэтилен (ПЭ-С или РЕ-Х) – полиэтилен с поперечно сшитыми молекулами. При сшивании длинных молекул этиленового полимера с помощью различных способов (химических и физических) от них отрывают атомы водорода, свободные связи углерода связываются между собой и образуют объемную ячеистую сетку.

Сшивка придает РЕ-Х значительную прочность по сравнению с обычным полиэтиленом.

Как материал для трубопроводов водоснабжения сшитый полиэтилен обладает многими преимуществами:

  • долговечность – срок эксплуатации достигает 50 лет и более;
  • стойкость к коррозии;
  • морозостойкость;
  • прочность и в то же время гибкость и пластичность – труба устойчива к сколам,не хрупкая; в определенной степени материал может восстанавливаться после деформации;
  • стойкость к гидравлическим ударам;
  • устойчивость к высоким температурам – сшитый полиэтилен выдерживает нагрев до +95°С (при авариях в течение непродолжительного времени – до +110°С); его можно пименять в системах отопления;
  • легкость монтажа, в том числе и своими руками;
  • легкость модернизации системы – трубу легко разрезать, вставить, например, тройник и подключить батарею или точку водоразбора;
  • высокие гидравлические характеристики – труба имеет гладкую внутреннюю стенку и не зарастает солями магния и кальция; отсутствует необходимость в периодической очистке труб от отложений;
  • безвредность для человека и животных;
  • инертность к различным химическим соединениям, вода в трубах не приобретает посторонних запахов и привкусов;
  • имеет небольшой вес, легко транспортируется, складируется;
  • эстетичность;
  • несложное обслуживание – нет необходимости в регулярной окраске масляными красками, трубы легко моются.

Недостатки ПЭ-С:

  • самый серьезный недостаток – разрушение полиэтилена под воздействием ультрафиолета; в принципе возможна прокладка труб в непрозрачных коробах и чехлах – но это неудобный и неэкономный способ монтажа трубопроводов;
  • армированные фольгой изделия обладают меньшей гибкостью;
  • высокая стоимость.
Поделитесь в социальных сетях:FacebookXВКонтактеredditWhatsApp
Напишите комментарий
