Трубогиб своими руками – чертежи, видео и фото самодельного гибочного устройства

Альпинарий в саду: выбор камней, варианты укладки

Чтобы сделать правильный выбор, нужно знать степень ломкости, пористости каждой породы. Песчаник – глыбы с крупнозернистой структурой применяют не только для декора альпийской горки, но и для посадки кустарников с мелкими корнями. Гранит используют в сочетании с хвойниками, вересковыми кустарниками.

Альпийская каменная горка с яркими цветами.

Туф подходит для высокогорной флоры, красиво зарастает лишайниками. Сланец расслаивается на листы, хорошо укладывается в горную стенку, лесенку. Доломит понижает кислотность почвы, легко обрабатывается.

Растения для рокария необходимо подбирать с учетом времени их цветения.

Вариант укладки зависит от вида альпийской горки. Для воссоздания долины глыбы укладывают хаотично. Для каменистой стенки выбирают одинаковые по высоте плоские обломки, неровности компенсируют мелкими камешками. При укладке горки на склоне камни располагают параллельно с небольшим уклоном назад.

Средний класс

Из чего делают искусственный камень?

Примерная схема расположения растений для альпийской горки

Фото трубогиба своими руками

Также рекомендуем просмотреть:

  • Вентилятор своими руками
  • Прикормка своими руками
  • Откатные ворота своими руками
  • Ремонт компьютера своими руками
  • Станок по дереву своими руками
  • Столешница своими руками
  • Брусья своими руками
  • Лампа своими руками
  • Котел своими руками
  • Установка кондиционера своими руками
  • Отопление своими руками
  • Фильтр для воды своими руками
  • Как сделать нож своими руками
  • Усилитель сигнала своими руками
  • Ремонт телевизора своими руками
  • Зарядное для аккумулятора своими руками
  • Точечная сварка своими руками
  • Дымогенератор своими руками
  • Металлоискатель своими руками
  • Ремонт стиральных машин своими руками
  • Ремонт холодильника своими руками
  • Антенна своими руками
  • Ремонт велосипеда своими руками
  • Сварочный аппарат своими руками
  • Холодная ковка своими руками
  • Дымоход своими руками
  • Заземление своими руками
  • Стеллаж своими руками
  • Блок питания своими руками
  • Светильник своими руками
  • Жалюзи своими руками
  • Светодиодная лента своими руками
  • Нивелир своими руками
  • Замена ремня ГРМ своими руками
  • Лодка своими руками
  • Как сделать насос своими руками
  • Компрессор своими руками
  • Усилитель звука своими руками
  • Аквариум своими руками
  • Сверлильный станок своими руками

2. Керамическая мозаика

Как подготовить садовый инструмент к длительному хранению

Обкаточные или роликовые устройства и их особенности

Конструктивно обкаточный станок напоминает советский закаточный ключ для банок. Состоит приспособление из двух круглых роликов, один из которых закреплен неподвижно, а второй перемещается по вокруг него, обеспечивая при этом изгиб труб и профиля. Обкаточным такой тип оснастки называется по конструктивным соображениям, так как процесс деформации материала обеспечивается за счет обкатки.

Сделать станок такого типа не трудно, и для этого понадобится минимум материалов, найти которые можно в гараже. Для изготовления понадобятся два подшипника, а также сооружение прижимного механизма для фиксации трубы в одной точке. Чертеж обкаточного трубогиба представлен на фото ниже.

Мастер-класс №1 — Цветы из гофрированной бумаги (базовая инструкция)

Особенности организации системы отопления своими руками

Подключение отопления в частном доме своими руками начинается с монтажных работ по установке и обвязке котла. Если мощность прибора не превышает 60 кВт, его разрешается монтировать в кухонном помещении. Для более мощных теплогенераторов потребуется специальная котельная. Нагревательные приборы с открытой камерой сгорания, рассчитанные на сжигание разных видов топлива, нуждаются в хорошем притоке воздуха. Кроме того, потребуется дымоход, чтобы отводить продукты горения. Чтобы вода двигалась естественным образом, патрубок обратки котла должен находиться ниже, чем уровень батарей на первом этаже.

При установке теплогенератора необходимо учитывать минимально допустимые расстояния до стен и прочих приборов. Чаще всего эти указания имеются в прилагаемой к изделию инструкции.

При отсутствии специальных указаний при установке котла используются такие правила:

  1. Ширина прохода с лицевой стороны котла должна быть не менее 1м.
  2. Если нужды в обслуживании прибора с боковой и задней части не имеется, то там оставляется промежуток от 70 до 150 см.
  3. Соседние приборы должны располагаться не ближе 70 см.
  4. Если монтируются два котла рядом, то между ними должен быть проход в 1 м. Если установка проводится напротив, дистанция увеличивается до 2-х метров.
  5. Монтаж подвесным способом дает возможность обойтись без боковых проходов: главное, чтобы был зазор спереди для простоты обслуживания.

Процесс изготовления

Прежде, чем начать изготовление станка для гибки круглой трубы, нужно запастись всем необходимым:

  • гидравлическим домкратом от машины или трактора (можно использовать и более мощные, если есть такая возможность);
  • башмаком (пуансоном);
  • швеллером (около 3-ех метров);
  • 3-мя роликами с осями;
  • металлическими пластинами.

При изготовлении ручного трубогиба следует придерживаться простого алгоритма:

  1. Рулеткой замерять необходимую длину швеллера для основания и болгаркой отпилить 2 равных куска, благодаря которым основание будущего гидравлического трубогиба, а вместе с ним и каркас (1), будет более устойчивым.
  2. Разместить отрезанные куски швеллера плотно друг к другу, сварить снизу и сверху вдоль линии стыка. Такая платформа будет основой станка для гибки труб.
  3. Приварить с обеих сторон основания боковые швеллеры под углом 110⁰.
  4. К верхней части боковых швеллеров приварить более длинные куски, в которых предварительно необходимо высверлить несколько (от 2 до 8) отверстий, размещенных симметрически с обеих сторон будущего станка для гибки труб. Они предназначены для установки в них осей с прижимными роликами, переставляя которые можно будет регулировать радиус изгиба стояков.
  5. Закрепить пластинами с отверстиями под болты (2) диаметром 10-12 мм, домкрат (3) на основании таким образом, чтобы он не двигался при выполнении работы со стальными или другими трубами. Для этого нужно просверлить основание в определенных местах и закрепить гидроустройство планками с болтами.
  6. Надежно закрепить на штоке домкрата башмак (4), чтобы в случае необходимости его можно было легко снять и поменять на другой.

Схема для изготовления ручного трубогиба

Все, конструкция готова к работе, а необходимые размеры, указаны на чертеже трубогиба сделанного своими руками хотя на фото, в верхних швеллерах (их 2, по одному с каждой стороны боковых швеллеров) не высверлены отверстия. Поэтому, изображенный ручной гидравлический трубогиб рассчитан на сгибание деталей только с одним радиусом сгиба.

Высота станка для гибки определяется параметрами домкрата и расстоянием «а». Это значит, что для сгиба пол-дюймовой стальной трубы этот отрезок должен равняться примерно 2 см (если домкрат находится в нерабочем состоянии).

Как видим, ничего сложного, а конструкция для сгибания круглой трубы – надежная, прочная и прослужит не один десяток лет. А главное, что для ее изготовления использовались только подручные материалы, что очень удешевило такое устройство.

Самые популярные варианты самодельных трубогибов

Самыми технологичными и универсальными являются трубогибы, работающие по принципу прокатки. Именно такие устройства, часто оснащенные электроприводом, используют профессионалы, постоянно сталкивающиеся с необходимостью гибки труб из различных материалов, в том числе и из нержавеющей стали.

Вариант самодельного трубогиба

Основу конструкции такого устройства составляют три вращающихся ролика, один из которых является прижимным. Благодаря постепенно увеличивающемуся давлению прижимного ролика и повторяемой для каждого нового положения ролика прокатке сгибание трубы осуществляется наиболее щадящим способом, ее стенки подвергаются растягивающим манипуляциям очень равномерно.

Самодельный трубогиб с электроприводом, сделанный своими руками

Компьютерная модель трубогиба
Компьютерная модель трубогиба Чертеж прижимного винта
Чертежи валов
Чертежи валов Чертеж кольца
Комплектующие трубогиба
Комплектующие трубогиба Процесс сборки
Привод от двигателя
Привод от двигателя Вид со стороны валов

Самое главное, что позволяет делать такой трубогиб, – это регулировать радиус изгиба обрабатываемого изделия. Вариантов конструктивного исполнения такого универсального устройства может быть несколько: на элементах рамной конструкции расположены вращающиеся упорные ролики, а также колесо, с помощью которого прокатывается труба; боковые несущие поверхности и основание делается из листового металла, а для перемещения прижимного ролика используется винтовая передача. На устройствах второго типа можно изменять минимальный радиус изгиба, что достигается за счет изменения положения опорных роликов.

Валы данного трубогиба позволяют комфортно работать не только с круглыми трубами, но и с профильными

Несущую конструкцию для такого трубогиба можно изготовить из дерева. Металлическими в нем останутся оси роликов, шток, крепежные элементы и ручка для прокручивания роликов, которые также можно изготовить из древесины или полимерных материалов.

Выше мы рассмотрели трубогибы, в которых процесс протягивания обеспечивается за счет вращения прижимного ролика. Есть также категория устройств, в которых движение трубы задается при помощи вращения опорных роликов.

Вариант с винтовым домкратом

Трубогиб электрический или ручной, в котором вращение передается одному ролику, обладает ограниченными возможностями. Для трубогиба, в котором вращаются оба опорных ролика, характерна более сложная конструкция, так как необходимо передавать вращение сразу двум элементам.

Более удобным, по мнению многих специалистов, является трубогиб, в котором прижимной ролик расположен снизу. Некоторые мастера придерживаются мнения, что контролировать сгибание труб на нем значительно проще, они не загораживаются верхней несущей конструкцией.

Трубогиб с электромотором и приводом через две цепи

Любое устройство для гибки труб является достаточно несложным приспособлением, работа которого основана на элементарных законах механики. Если потребность в сгибании нержавеющих, металлопластиковых труб, а также труб из других материалов возникает нечасто, то можно ограничиться и ручным устройством.

Поздняя готика: изменения в стиле XIV-XV веков

Понос у коровы: причины диареи, что делать и чем лечить

Зонирование спальни при помощи гардеробной

Изготовление ручной роликовой модели

Изготовление ручного трубогиба своими руками производится из одних стальных деталей без использования особых механических приспособлений. Это устройство предназначено для локального изгиба трубы. Для деформирования профиля используется прямое ручное усилие, поэтому трубогиб должен быть оснащен длинным и прочным рычагом.

Далее будет рассмотрен процесс изготовления двухроликового трубогиба, крепящегося к опорной станине. Размеры инструмента могут отличаться от предложенных, в зависимости от потребностей и материалов.

Необходимые материалы и инструменты

Деформация труб – трудоемкий процесс, для которого необходимы хорошие и прочные материалы, иначе вместо профиля можно погнуть сам рабочий инструмент.

Для изготовления механического ручного радиального трубогиба понадобятся:

  1. Сварочный аппарат.
  2. Два ролика из прочной стали (например, марки 1045), которые прошли предварительную токарную обработку. Диаметр большего – 100 мм, а меньшего – 60 мм. Оба толщиной 35 мм и радиусом наружной полости 0,5 дюйма.
  3. Стальная труба диаметром не менее 1,5 дюймов с толстой стенкой (минимум 3 мм). Она будет служить рычагом, поэтому минимальная её длина 1,5 метра.
  4. Четыре стальные полоски размером 15 х 6 см и толщиной 4-5 мм для фиксации основания трубогиба в тисках, опоры трубы и изготовления ручки. Также понадобится 20-25 см стальной пластины шириной 60 мм и толщиной 3 мм.
  5. Два болта: первый диаметром 0,75 дюйма и длиной 60 мм для большого ролика, а второй диаметром 0,5 дюйма и длиной 40 мм для маленького ролика.
  6. Стальная пластина 300 х 300 мм и толщиной минимум 3 мм.
  7. Тиски.

В процессе работы могут понадобиться и другие общехозяйственные инструменты: молоток, пилки, наждачная бумага, линейка и т.п. Вышеуказанные ролики предназначены исключительно для труб диаметром 1 дюйм, но исключив из них углубление по окружности, можно получить универсальный инструмент для изгиба металлического профиля.

Процесс изготовления трубогиба

Когда все необходимые детали и инструменты собраны в одном месте, можно приступать непосредственно к изготовлению трубогиба:

  1. Приготовить чертеж с разметкой расположения основных элементов.
  2. Проверить совместимость отверстий в роликах диаметру болтов.
  3. Просверлить в двух металлических планках по два отверстия диаметром 0,5 и 0,75 дюймов. Расстояние между осями отверстий должно быть ровно 80 мм (сумма радиусов обеих роликов).
  4. Сделать в опорной станине отверстие в центре диаметром 0,75 дюйма. Вставить в него соответствующий болт, не высовывая его с обратной стороны. Приварить болт к металлической пластине.
  5. Взять просверленные металлические пластины размером 15х6 см, 0,5-дюймовый болт, меньший ролик, полоску стали 35 х 60 мм и сварить из них конструкцию в виде буквы «П», предварительно вставив болт с надетым роликом в соответствующие отверстия.
  6. Приварить концы болта к металлическим планкам. Должна получиться своеобразная рогатина с отверстием большего диаметра ближе к открытому краю.
  7. К основанию получившейся рогатины нужно приварить трубу-ручку.
  8. Приварить опорную планку для трубы на металлическую станину. Расстояние от линии планки до оси центрального болта должно равняться радиусу большого ролика плюс 0,5 дюйма.
  9. Приварить внизу станины планку 15 х 6 см для фиксации в тисках.
  10. Вставить в рогатину большой ролик, насадить конструкцию на центральный болт и накрутить сверху гайку.
  11. Зажать трубогиб в тисках и провести первые испытания.

Важные нюансы изготовления:

Галерея изображений

Фото из

Материалы для ручного трубогиба

Вкрученный и приваренный центральный болт

Приваривание болта к П-образной конструкции

Формирование опорной планки на основании

Приваренная снизу основания фиксирующая планка

Насаживание рогатины на центральный винт

Вид роликового трубогиба сбоку

Покрашенный готовый роликовый трубогиб

Слабым местом во всей получившейся конструкции являются сварочные швы, поэтому им в процессе изготовления трубогиба уделяется особое внимание

2 PATRIOT SRGE 950

Бензогенератор PATRIOT SRGE 950 туристического типа имеет самое существенное преимущество – доступную цену. При этом во время работы уровень шума не превышает 60 дБ благодаря наличию кожуха закрытого типа и глушителя. Емкость бака составляет 4,2 литра и при максимальной нагрузке в 800 Вт полной заправки хватит на четверть суток, поэтому на даче или в походе без канистры с бензином не обойтись. Для подключения электроприборов есть 1 влагозащищенная розетка, также имеется вольтметр и выводы на 12 В, с помощью которых можно подзарядить автомобильный аккумулятор.

Устройство весит всего 17 кг, и в случае необходимости, вполне возможна ручная переноска – специально для этого сверху бензогенератора имеется удобная пластиковая ручка. Несмотря на доступную стоимость, электростанция собрана добротно, а качество работы каких-либо нареканий не вызывает. Отсутствие автоматического контроля напряжения компенсируется компаундной регулировкой, которой вполне достаточно для чувствительного оборудования.

Виды трубогибов, которые можно сделать

Эти приспособления отличаются по своему назначению. Например, если нужно согнуть круглую трубу из металла, используются гибочные станки, рассчитанные конкретно под круглые трубы.

Как правило, такие самодельные конструкции имеют ролики (или же вальцы) с канавки под определенный диаметр заготовки. Однако в некоторых случаях могут использоваться и штампы с канавками для круглой трубы.

Для сгибания квадратных и прямоугольных профильных труб, а также стальных полос используются уже немного другие устройства. И их чаще всего называют профилегибами (или трубогибами для профильной трубы).

Конструкции трубогибов могут отличаться и в зависимости от того, что вы хотите получить в итоге: просто согнуть трубу под определенным углом либо же нужно сделать дугу или кольцо.

Если вы планируете сделать своими руками серьезную конструкцию, которую в случае необходимости можно подстраивать под разные режимы работы, то без подробного чертежа трубогиба сложно будет обойтись.

Ну а в том случае, если вам требуется простенький бюджетный трубогиб, то можно все сделать и без чертежа.

Некоторые конструкции довольно компактны и без проблем помещаются на столе или фиксируются в слесарных тисках. Другие модели — требуют отдельного места в мастерской, и это тоже необходимо учитывать.

Трубогибы с обкатным роликом

Данная конструкция довольно популярна среди мастеров-самодельщиков. Часто для ее изготовления используются подручные материалы, которые есть в гараже или мастерской.

При этом размеры самой приспособы могут быть небольшими, что позволяет без проблем установить ее на рабочем столе.

Сделать такой гибочный станок трубогиб своими руками под силу каждому. И для этого не потребуется много времени. Один из бюджетных вариантов представлен в статье на сайте.

В качестве основания гибочного станка выступает металлическая пластина. Ролики для обкатки (или прижимные ролики) можно сделать на токарном станке. Если нет токарного, можно заказать ролики у токаря.

Два прижимных ролика устанавливаются вплотную друг к другу, к ним крепятся металлические полосы. Рукоятку для трубогиба можно изготовить из небольшого отрезка круглой трубы.

К основанию (металлической пластине) крепится ручка-рычаг с роликами и упор для заготовок.

Основание можно закрепить на столе с помощью болтов, просверлив отверстия, или же просто зафиксировав струбцинами. Также можно приварить к основанию кусок пластины, чтобы зажимать в слесарных тисках.

Делаем арбалетный трубогиб

Одна из особенностей данной конструкции заключается в том, что использовать ее можно как в горизонтальной, так и вертикальной плоскости.

И в данном случае вместо обкатных прижимных роликов используется штамп (или шаблон) под конкретный диаметр трубы. И эти насадки при необходимости можно менять.

Как самостоятельно сделать трубогиб своими руками, который работает вертикально, вы можете прочитать в обзорной статье. В таких устройствах как правило использует гидравлический привод — из автомобильного домкрата.

При помощи данного самодельного гибочного станка можно сгибать круглые трубы под разным углом. Обычно сгибают детали трубопровода под углом 45 и 90 градусов.

Сам штамп можно сделать из старого блина для гантели. Его нужно разрезать на четыре части. Потом три из них свариваются вместе. По центру делается канавка под требуемый диаметр круглой трубы.

Из швеллера или двутавра (можно также использовать уголок или листовой металл) изготавливается станина трубогиба. Сам штамп насаживается на шток домкрата. Вверху станины крепятся упоры для трубы.

Что касается оси центрального ролика надежно закрепленной на раме гибочного станка, она должна быть изготовлена из хорошей стали.

Примерно такая же конструкция у гибочного станка, который работает в горизонтальной плоскости. Однако в данном случае используется механический или пневматический домкрат.

Обрезка излишков обоев

4 Арбалетный и прокатные трубогибы – делаем сами

Основой арбалетного самодельного механизма является металлическая рама. Ее сваривают из швеллера и металлических уголков. Внутри этой основы устанавливаются два вальца (их должно быть два), домкрат и прижимной башмак. Последний необходим для формирования усилия, которое будет нацеливаться на изгибаемое изделие. Подробно все тонкости сборки арбалетного трубогиба представлены в видео.

Арбалетный трубогиб

Мы лишь хотим заметить, что такие самодельные устройства допускается использовать для изгибания круглых по сечению труб. Профильные изделия арбалетный станок, как правило, деформирует. А теперь давайте попробуем сделать высокотехнологичное приспособление, функционирующее по принципу прокатки. Его главными элементами являются вращающиеся ролики. Всего в конструкции такого трубогиба их три. При этом один из роликов будет выполнять функцию прижимного.

Принцип работы прокатного приспособления понять несложно. Он основывается на том, что давление ролика (прижимного) на трубу постепенно повышается. Причем нагрузка на обрабатываемую заготовку повторяется на всех положениях подвижного роликового элемента. За счет такой схемы изделие изгибается по самой щадящей технологии. Стенки трубы в данном случае растягиваются максимально равномерно. Самодельный прокатный станок желательно оснастить электрическим приводом. Изготовление несущей конструкции трубогиба разрешается производить из древесины.

А вот остальные элементы агрегата – рычаг для прокрутки роликов, крепеж, оси роликов, следует делать из металла. Заметим, что в последнее время ролики изготавливают и из полиуретана. По своим характеристикам он ничем не уступает металлу. Описывать процедуру сборки прокатного механизма мы не будем. Просто посмотрите предлагаемое видео, и вы гарантированно сможете сделать такой станок самостоятельно. Правда, времени на его изготовление придется потратить немало. Но зато вы получите в свое распоряжение по-настоящему эффективный трубогиб.

Проходной выключатель: схема подключения устройства из разных мест

Роликовый трубогиб

Наиболее сложной конструкцией считается самодельный трубогиб роликового типа. В данном случае для передачи усилия применяется прижимной ролик. При изготовлении конструкции может использовать металл и дерево, все зависит от того, насколько она должны быть мобильной и на какое усилие рассчитана.

Роликовый трубогиб

К особенностям подобной конструкции можно отнести нижеприведенные моменты:

  1. Для труб, изготавливаемых из мягких материалов, в большей степени в качестве основного материала подходит дерево. Оно может использоваться при изготовлении ролика. Для стальных труб придется использовать металл, так как величина передаваемого усилия будет существенной. При желании ролики можно приобрести или изготовить своими руками в домашних условиях.
  2. Особенности конструкции определяют наличие подвижного и неподвижного ролика. При этом в центральной части расположен П-образный держатель.
  3. Радиус гибки во многом зависит от размеров применяемых роликов. Именного поэтому подвижный ролик должен при необходимости быстро демонтироваться для установки варианта исполнения с другим диаметром.
  4. Устанавливаемый держатель также должен иметь возможность вращаться.
  5. На установленном держателе крепится рукоятка, при вращении которой будет передаваться усилие. Стоит учитывать, что рукоятка выступает в качестве рычага. Именно поэтому от ее длины зависит то, какое усилие можно будет передать.

Подобный станок подходит для производства большими партиями, так как ролики для трубогибов изготовить своими руками достаточно сложно. Устройство подходит для работы с трубами круглого сечения.

Распространенным вопросом можно назвать, насколько проблематично изготовление подобного механизма. При использовании гибочного станка подобного типа следует учитывать нижеприведенные моменты:

Для начала следует подробно изучить чертеж или фотографии рассматриваемого оборудования. Только разобравшись с принципом его работы можно создать эффективное оборудование с широкой сферой применения.
Основных элементов у данной конструкции относительно небольшое количество. Примером можно назвать два шкива, которые могут изготавливаться из дерева или стали, раму с рычагом и прижимной ролик

Довольно важном создать надежное основание, которое будет принимать часть прилагаемого усилия.

Чертеж трубогиба

Принцип действия достаточно прост:

  1. Заготовка помещается в желоб неподвижного ролика.
  2. Труба фиксируется в нужном положении при помощи хомута.
  3. При помощи рычага проводится оборачивание заготовки вокруг шаблона, в качестве которого также применяется ролик определенного диаметра.

Для того чтобы существенно повысить эффективность конструкции может применяться электрический привод. Однако, стоит учитывать, что при электрическом приводе довольно сложно контролировать показатель диаметра закругления. Кроме этого, установленный электродвигатель должен передавать вращение через понижающий привод, так как скорость вращения валика небольшая. Для этого проводится установка редуктора или клиноременной передачи.

Брожение ацетата

Инструктаж по использованию трубогибов

Технологически процесс может незначительно отличаться в зависимости от типа гибочного устройства. Так, пошаговая инструкция для станка с винтом выглядит следующим образом:

  1. Обрежьте профильную трубу по размерам, указанным в чертежах.
  2. Установите ролики в начальное положение для загрузки профиля.
  3. Загрузите трубку между катками: два внизу, один сверху.
  4. Затяните гибочный ролик, закрутив винт с некоторым усилием.
  5. Проворачивайте ручку, чтобы протянуть профиль в одну и другую сторону.

Для малых радиусов придется затягивать винт и повторять процедуру несколько раз. Периодически проверяйте правильность геометрии шаблоном или по результатам контрольных замеров.

ТОП лучших вариантов медиум-класса

Полки в небольшой узкой комнате

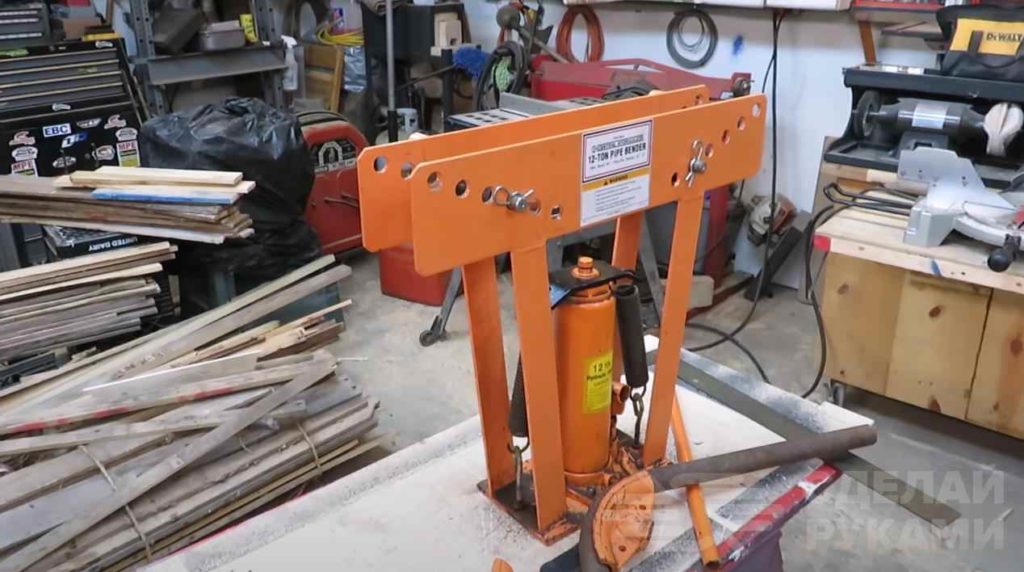

Арбалетные трубогибы

Домкрат можно установить любой грузоподъемности — от 5 до 15 тонн, насколько требует предполагаемый вид деятельности и финансовые возможности. Домкраты бутылочного типа, грузоподъемностью свыше 5 тонн, довольно дорогие, покупать их для использования в домашней мастерской, где гибка производится время от времени, экономически нецелесообразно. А вот для цеха или мастерской — чем мощнее домкрат, тем лучше. Для него работа всегда найдется, если не в составе трубогиба, то под автомобилем точно.

Арбалетный трубогиб конструктивно ограничен по углу изгиба — он может гнуть трубу только до угла 90 . Если требуется больший угол, то догнуть заготовку можно при помощи рычага или лебедки, но в этом случае понадобится опорный пуансон или шаблон из металла или дерева.

При догибке тонкостенных труб есть риск деформации внутренних участков стенок. Такую угрозу можно исключить, заполнив трубу сухим мелким песком и закупорив торцевые отверстия. Похожая технология используется в дорновых трубогибах и при изготовлении змеевиков. Толстостенные трубы догибаются легче, но и здесь необходима опора в виде шаблона или металлического сегмента. Внешний вид арбалетного трубогиба полностью раскрывает схему его действия.

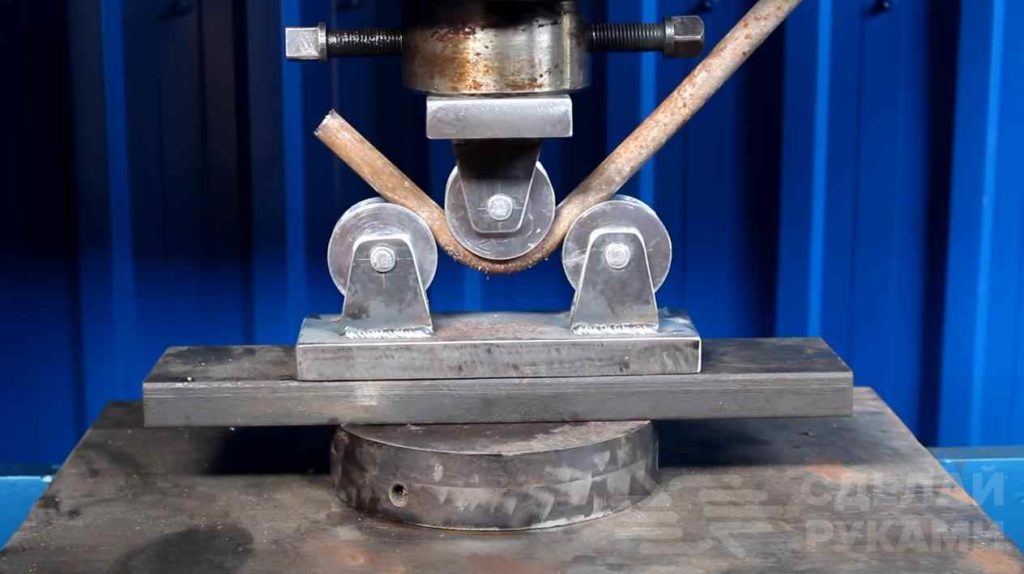

Промышленные и самодельные трубогибы такого вида на фото:

Промышленные модели гидравлических трубогибов комплектуются набором пуансонов различного радиуса и ширины канавки. Заменить их в работе несложно. Они делаются из прочной инструментальной стали и не деформируются во время гибки, обеспечивая высокую точность радиуса.

Купить пуансоны заводского изготовления можно в любом размере и для самодельного гидравлического трубогиба. Только при покупке не следует экономить. Если выбрать недорогие китайские инструменты, то можно попасть на довольно непрочные опоры, которые при гибке медных и цветных труб очень даже неплохие, но для стали, особенно нержавейки, совершенно не годятся.

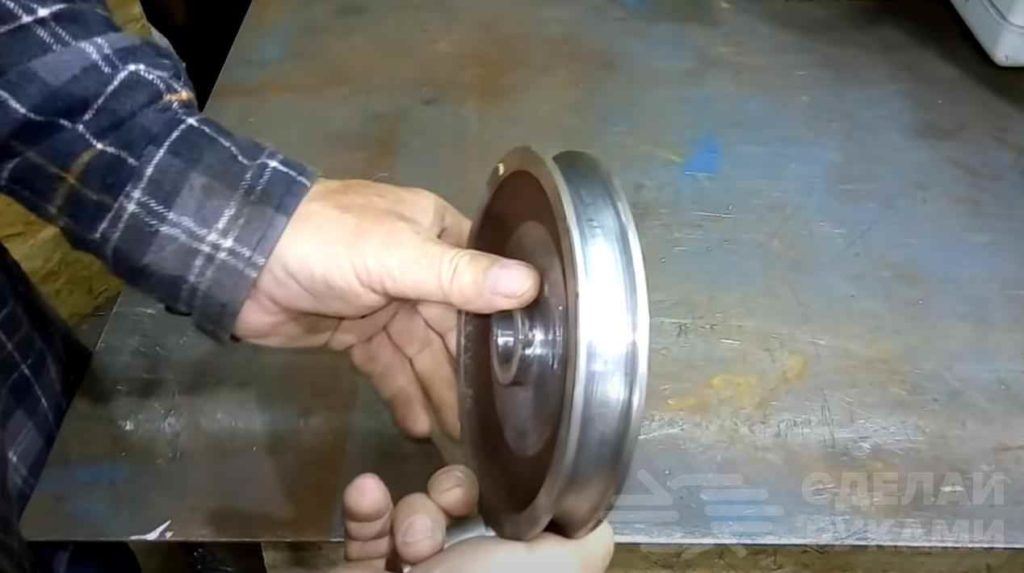

В роли пуансона можно использовать разрезанные пополам по диаметру старые шкивы. Такая операция довольно трудоемкая, но выполнима даже в домашних условиях. Найти шкив подходящего диаметра и ширины канавки можно на рынках, в магазинах, интернете или даже в пунктах приема металлолома. Цена их, как правило, не очень высокая и по сравнению с домкратом очень даже приемлема.

Опорные ролики, как и для обкатных трубогибов, как изготавливаются самостоятельно, так и приспосабливаются готовые. При предполагаемом большом объеме работ, их желательно установить на подшипники — трение качения в этом случае даст выигрыш в скорости работы.

Принципиальная схема самодельного трубогиба из домкрата:

Рабочий чертеж можно сделать на базе следующего рисунка:

Следует отметить, что арбалетные трубогибы могут работать как в горизонтальном, так и в вертикальном положении. Но для перевода линии гиба в горизонталь, стандартные домкраты для автомобилей необходимо доработать. Стандартные предназначены только для вертикального использования и не будут работать даже под наклоном более 45.

В магазинах инструментов можно купить арбалетные домкраты сантехнического назначения для гибки медных труб и тонкостенных стальных. Они рассчитаны на горизонтальное положение и во многих случаях ими можно работать одной рукой. Много разновидностей арбалетных трубогибов оснащаются механическим, а не гидравлическим приводом. При работе с цветными металлами, усилия на штоке вполне хватает даже для гибки труб до 30 мм диаметром.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
