Теплый пол не греет. Причины неисправности и способы решения

Почему не греет или плохо, слабо греет теплый пол

Почему не греет теплый пол (электрический)?

Когда совсем плохо греет теплый пол электрический, причины могут быть разные, и чтобы их выявить, следует провести диагностику всей системы.

Она происходит в следующей последовательности:

  1. Первым проверяется наличие напряжения. Если оно есть, то нужно причина не в нем.
  2. Часто именно датчик становится «виновником» того, что пол холодный. Нужно измерить на нем сопротивление и в случае неисправности просто заменить на новый.
  3. Терморегулятор так же может выйти из строя, поэтому его так же нужно прозвонить и при необходимости заменить.
  4. Если при проверке сопротивления в контурах с помощью мультиметра было выявлено его несоответствие заявленным параметрам, то причиной может быть либо короткое замыкание, либо прорыв кабеля.

В том случае, если наружная проверка показала, что и датчик, и напряжение, и терморегулятор в норме, причину следует искать под напольным слоем или стяжкой. Для этого придется демонтировать весь пол, что довольно хлопотно и дорого.

Если же проверка всех элементов теплого пола показала, что они исправны, то, скорее всего, были совершены следующие ошибки при монтаже:

  1. Неправильный расчет мощности, поэтому система не тянет.
  2. Теплоизоляция либо выполнена некачественно, либо вообще отсутствует и потери тепла не дают системе разогреться.
  3. Сам монтаж был произведен некачественно, например, слишком большой шаг при укладке кабеля или стяжка оказалась толще, чем следует, либо термодатчики находятся близко к нагревательному элементу.

В таком случае, систему придется переделывать, и лучше об этих проблемах узнать до укладки напольного покрытия. Если же подойти к выбору и монтажу теплого пола со всей ответственностью, то он будет обогревать и создавать уют в холодные зимние дни на протяжении нескольких десятилетий.

Причин в данной ситуации, может быть несколько:

– слишком толстый слой стяжки, плиточного клея, «пирога» основания пола;

– отсутствие или некачественное утепление;

– пониженное напряжение в электрической сети;

– неправильно расположенный термодатчик пола.

Слой цементно-песчаной стяжки , должен быть в пределах от 30 до 50 мм, в зависимости от шага монтажа греющего кабеля, мощности электропола.

Чем больше высота “пирога” пола – тем больше времени необходимо, на прогрев его до установленной температуры.

Если речь идет о первом запуске, время нагрева, до выбранной температуры может составлять от 30 минут до 24 часов.

Перед тем, как выбрать тот или иной вид электроподогрева пола – проконсультируйтесь со специалистом, предоставив полную информацию:

– о конфигурации помещения;

– толщины стяжки, “пирога” пола;

– материале финишного покрытия;

– использование, в качестве основного или дополнительного источника тепла.

При использовании неправильно подобранной мощности , с учетом вышеуказанных параметров, в лучшем случае – поверхность будет долго нагреваться.

В худшем – не будет нагреваться до установленной температуры.

При недостаточном или некачественном утеплении, тепло потери могут быть настолько велики, что электроподогрев, не сможет поддерживать установленную температуру поверхности.

Соблюдение данного условия особенно важно, если речь идет о проектно холодных помещениях – балконе, лоджии, веранде, кладовке или гараже. При пониженом напряжении в сети – теплый пол может работать на 50-70%, от заводской мощности. При пониженом напряжении в сети – теплый пол может работать на 50-70%, от заводской мощности

При пониженом напряжении в сети – теплый пол может работать на 50-70%, от заводской мощности.

Наиболее часто, эта проблема встречается в новостройках, дачных кооперативах, небольших деревнях.

Часто встречаемая ошибка, при самостоятельном монтаже – н еправильно установленный датчик пола .

Наиболее распространены две ошибки:

– установка датчика, слишком близко к греющему кабелю. В таком случае, повышение отображаемой температуры (при использовании терморегулятора с жидкокристаллическим экраном) будет происходит довольно быстро – терморегулятор будет отключать подачу напряжении. Пол – оставаться холодным или слабо нагретым.

– установка термодатчика, вне зоны нагрева. В такой ситуации, поверхность будет излишне теплой или, даже горячей. Автоматическое выключение подогрева может не происходить.

В обоих случаях, стоит обратиться к специалисту, для устранения неполадки.

Специалисты нашего магазина помогут подобрать оптимальный вариант, согласно конфигурации помещения и ваших пожеланий.

В данной статье мы рассмотрим время нагрева теплых полов

Повреждения водяного контура

Перепады давления в системе могут привести к разрыву трубопровода. Протечка в данном случае является самым неприятным фактором, устранять которую придется срочно. Незначительная разгерметизация водяного провода становится причиной ослабления интенсивности потока теплоносителя. Соответственно пол прогревается недостаточно неравномерно. Стяжка может в скором времени разрушиться. Определить место протечки можно разными способами. О самых простых вариантах, используя подручные средства, имеется масса информационного материала. Наиболее быстрый и простой способ в данном случае – воспользоваться тепловизором. Этот прибор с высокой точностью определит место повреждения водяной трубы.

Технология ликвидации протечки зависит от используемых труб.

После монтажа фитинга, края обжимаются. Если включать подачу теплоносителя после проведения ремонтных работ, следует выждать два, три дня, что бы убедиться в надежности соединения. Только после этого восстанавливается целостность стяжки и наборной конструкции пола.

Вариант с использованием труб ПВХ выглядит предпочтительнее. Такие расходные материалы обладают необходимой прочностью. Однако при неправильном обращении со строительными инструментами во время строительных и ремонтных работ можно легко нанести повреждение водяному контуру. Ликвидация аварии выполняется по аналогичному сценарию. Сначала демонтаж старой стяжки. Далее осуществляется замена поврежденного участка на целый фрагмент трубы. Работы проводятся с помощью паяльника и ремонтной муфты.

Новая заливка бетонной стяжки выполняется только после проверке соединения на герметичность.

Настройка работы теплого пола с неисправным датчиком

Электронные модели в отличие от механических, сами должны помогать пользователям в определении неисправностей. Например, при поломке датчика температуры, у них на экране должны будут высвечиваться не типичные значения или ошибка E5.

Чтобы дальше продолжать пользоваться теплыми полами, несмотря на неисправность, некоторые модели это позволяют, необходимо проделать следующее:

отключаете от клемм провода на датчик

терморегулятор переводите в режим таймера

Некоторые модели это делают автоматически, в других видах нужно зажать кнопки вверх-вниз одновременно.

на экране высвечивается номер программы

перебирая кнопками вверх-вниз можно подобрать комфортную температуру согласно программы

В механических марках, например DeviReg 130, такой способ тоже применим. Вытаскиваете провода от датчика и выкручиваете регулировочное колесико между положениями 3-4.

В этом режиме можно будет добиться оптимальной комфортной температуры теплых полов. Правда, включены они у вас будут постоянно.

А если явного обрыва нет, а мультиметр даже показывает какие-то значения, как узнать, что терморезистор неисправен? Нужно сравнить его паспортные данные с теми, что определяются фактически при замерах.

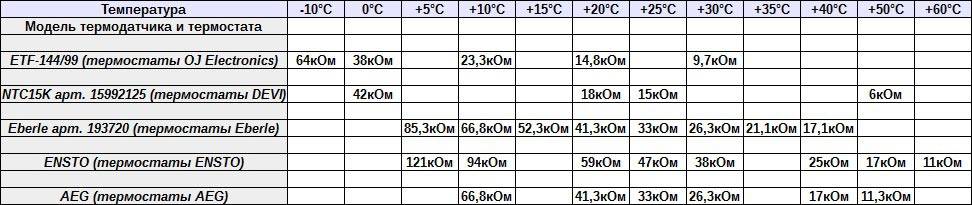

Например, заводские данные термостата – 15кОм при t=25С.

А вот, что показывает тестер при замерах:

Здесь конечно нужно учитывать температурный коэффициент. Если он негативный, то при повышении t от 25С сопротивление будет падать. При более низкой температуре, сопротивление увеличивается.

То есть, будет выше 15кОм. Вот результат замера такого же исправного датчика при t уже 20С:
С качественными терморегуляторами, температурными датчиками и другими комплектующими ведущих фирм, а также с текущими ценами по теплым полам на сегодняшний день, можно ознакомиться здесь.

Как проверить сопротивление греющего кабеля

Подключение греющего кабеля возможно после того, как теплый пол будет смонтирован, а стяжка и плиточный клей полностью просохнут. Было бы хорошо иметь возможность делать проверку работы кабеля на всех этапах установки пола. Сделать это можно путем замеров сопротивления жил.

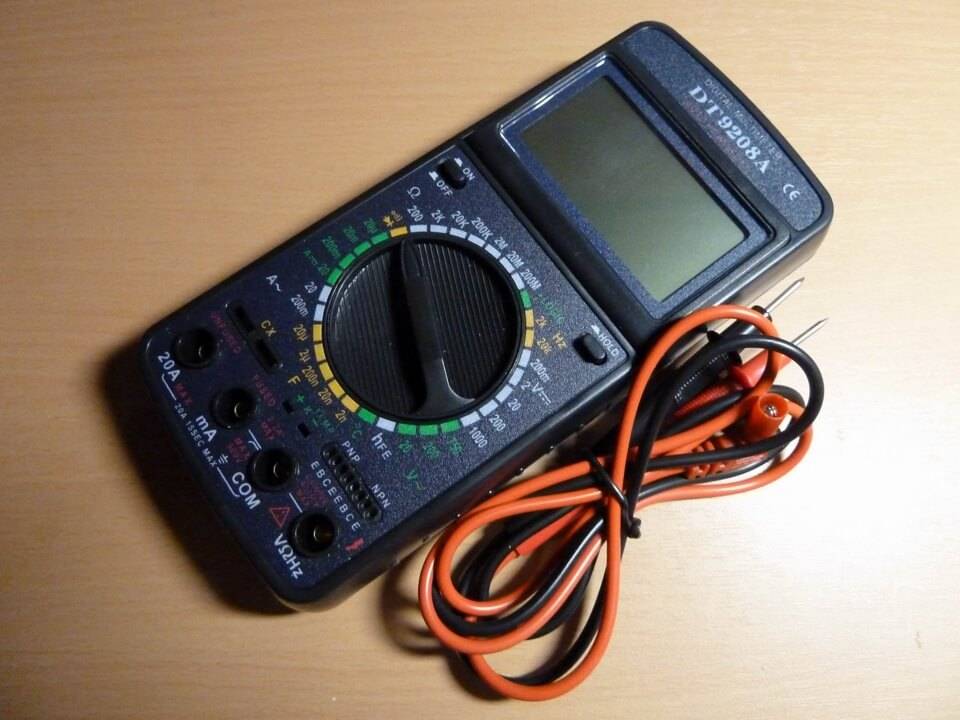

Измерения можно выполнить при помощи специального мультимера. Научиться пользоваться прибором очень просто. Для этого нужно перевести прибор в режим, который измеряет сопротивление.

Как проверить изоляционное сопротивление:

  • Нужно измерить сопротивление между каждой греющей жилой, а также изоляцией.
  • Мультимер следует перевести в режим 2000 кОм.
  • Значение, которое получается. Должно стремиться к 1. Если это так, что можно быть уверенным в том, что изоляция и оплетка кабеля не повреждена.

Чтобы проверить, правильно ли работает мультимер, нужно закоротить щупы, тогда прибор должен показать ноль. Для некоторых измерений лучше использовать мегометр.

Неисправности водяных полов

Основные причины, по которым плохо работает водяной теплый пол, случаются по вине недочетов во время монтажа. Недостаточный нагрев может быть из-за низкой мощности котла или неправильной работы водяного насоса.

Монтаж водяного теплого пола

При отсутствии тепла или неправильном прогреве системы необходимо в первую очередь убедиться в правильности работы контура. Все краны на распределительном щитке должны быть открыты. Ремонт водяного теплого пола необходимо начинать с его осмотра.

  • Работающий циркуляционный насос слегка вибрирует и создает небольшой шум. При наличии питания и отсутствии признаков работы, вышедший из строя насос легко заменяется новым.
  • Система может не включиться при попадании в нее воздуха. С этой проблемой можно справиться при помощи специалистов по ремонту.
  • При низкой мощности котла тепла может не хватать для качественного обогрева полов. Необходимо установить котел с запасом мощности или отключить часть отопления (в комнатах, не использующихся в данный период).
  • Если пол прогревается местами, неправильно выполнена пароизоляция. Ее придется переделывать. Некачественная пароизоляция приводит к повышению сырости в помещении и образованию плесени, что очень вредно для здоровья.

Как работает теплый пол – основной принцип

Знание об основных принципах работы и конструкции системы поможет быстро обнаружить поломку и ликвидировать ее. Встроенная в конструкцию пола система обогрева, обеспечивает равномерный обогрев поверхности. Популярность такой системы обеспечена тем, что тепло распределяется по периметру пола и равномерно прогревает все помещение.

Подключение водяного пола

Наиболее распространены две разновидности теплого пола – водяной и электрический. Принцип работы электрической системы заключается в том, что в стяжку или непосредственно под финишную отделку монтируется электрический кабель, за счет нагрева которого происходит обогрев пола. Управление системой осуществляется при помощи терморегулятора. При его перегреве происходит автоматическое отключение.

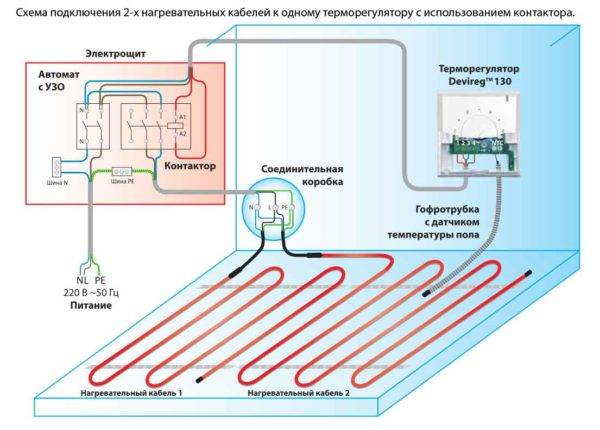

Схема подключения электрического теплого пола

Теплоносителем водяного теплого пола являются трубы, также вмонтированные в стяжку или закрепленные «сухим» способом при помощи стяжек или скоб к армирующей сетке, утеплителю или специальным матам с бобышками. Заполненные водой трубы, подключают к системе управления, с помощью которой осуществляется регулирование температуры пола.

Принцип укладки водяного пола

Расходы на эксплуатацию этих двух разновидностей отличаются – водяной пол более экономичен, но там, где его установка не возможна, монтируют электрический. Что касается установки – электрические провода стоят дешевле, монтировать их проще, они в ходе эксплуатации не создают никаких звуков и не нуждаются дополнительном оборудовании – для водяного пола потребуется установить водяной насос.

Почему нельзя устанавливать водяной теплый пол в квартире?

Повреждение и проверка датчика температуры

Когда проблем с контактами нет, нужно проверить работоспособность самого регулятора и датчика. Как это сделать, не ломая пол?

Для этого на те клеммы, куда подключается кабель теплого пола, подсоедините обычную лампочку с патроном. Подаете напряжение и начинаете выкручивать регулятор изменяя температуру.

При исправности прибора и достижении определенной (комнатной или ниже) температуры, произойдет щелчок и лампочка загорится.

Затем берете обычный фен и начинаете прогревать то место пола, где установлен температурный датчик.

Если он действительно исправный, то через пару минут (зависит от толщины стяжки), датчик должен сработать и лампочка отключится. Это означает, что причина скорее всего в повреждении самого греющего кабеля и контролирующая аппаратура здесь не причем.

Но иногда повреждаются и сами приборы. Если при включении теплых полов индикатор начинает моргать и тухнет, после чего кабель естественно не греет, то возможно у вас в схеме ”пересох” конденсатор.

Такое часто происходит при длительной эксплуатации теплого пола от 5 лет и более. Когда моргает зеленый светодиод, то это может свидетельствовать об обрыве датчика.

Встречается и обратная ситуация. Пол прогревается, а терморегулятор не выключается. То есть, постоянно горит красный индикатор. Как проверить, что не исправно?

Отсоединяете от клемм провода терморезистора и мультиметром замеряете его сопротивление, сравнивая с паспортными данными. Причем характеристики у разных производителей могут существенно отличаться. Начиная от 6кОм и заканчивая 100кОм и более.

Если получилось очень высокое или бесконечное сопротивление – то датчик не исправен. Терморегулятор думает, что пол холодный и соответственно греет его до максимума. То же самое происходит и при обрыве проводов идущих до датчика.

Еще многих пугают, что если нарастить длину проводов до термостата, то тем самым резко изменится общее сопротивление, и прибор будет работать не корректно.

Причины неисправности и ремонт водяного теплого пола

Правильный монтаж водяного пола гарантирует его службу на протяжении очень длительного времени (до 50 лет) с условием использования высококачественных цельных труб.

Способы укладки труб теплого пола

По комплектации и принципу действия водяной теплый пол довольно сложен и его работоспособность зависит от качественного функционирования нескольких важных компонентов. Водяной пол состоит из следующих элементов:

  1. Труб, с циркулирующей по ним водой, являющейся теплоносителем.
  2. Байпаса.
  3. Циркуляционного насоса.
  4. Коллектора и электропривода, с помощью которых регулируют поток воды.
  5. Балансировочного клапана, который смешивает нагретую и остывшую воду.
  6. Термостата и терморегулятора, отвечающих за поддержание необходимой температуры. В случае их поломки возможно не только остывание, но и перегрев теплоносителя.

Основные элементы теплого водяного пола

Как и в случае с электрическим полом, при выявлении причин недостаточного обогрева допускают некачественно проведенные теплоизоляционные работы, в результате которых наблюдаются существенные теплопотери. Исправить ситуацию позволит только полная переделка системы с нуля. Причиной слабой теплоотдачи также служи неправильный расчет и подбор характеристик основных компонентов системы. Слабый котел может стать причиной недостатка энергии для нагрева теплоносителя.

Повреждения трубопровода

Причиной прорыва и протечки водяного пола часто является резкое падение давления внутри трубы. Количество воды в трубах снижается, а та, что вытекает наружу, начинает разрушать стяжку и просачиваться на нижний этаж.

Для выявления возможной протечки сначала производят визуальный осмотр напольного покрытия, в местах стыках ламелей которого или непосредственно на поверхности можно обнаружить мокрые пятна. Если невооруженным глазом и на ощупь наличие влаги не определяется, то используют тепловизор.

При обнаружении места расположения поврежденного фрагмента трубы производят ее локальный ремонт, частично разобрав напольное покрытие и демонтировав стяжку. Перед заменой трубы воду из контура сливают, а после повторного запуска обязательно обезвоздушивают систему.

Таблица 2. Ремонт при повреждении труб

ИллюстрацияОписание
Для удаления кафельной плитки, если повреждение трубопровода произошло в ванной, первым делом освобождают швы от затирки.
Выполняют демонтаж плитки.
Для удаления стяжки используют перфоратор.
Для ремонта подобных повреждений труб применяют пресс-муфту.
В месте повреждения трубы делают разрез при помощи ножовки.
Трубу очищают от загрязнений.
При помощи развертки выравнивают отверстия с обеих сторон.
На оба фрагмента трубы надевают муфту.
Муфту обжимают клещами.

Перед заливкой цемента отремонтированный участок проверяют на отсутствие протечек. Для защиты муфты от кислой среды раствора, ее обматывают куском вспененного полиэтилена.

Неравномерность нагрева

Если теплый пол слабо нагревается, причиной может быть неравномерное распределение воды в трубах. Это связано с разной длиной контуров – в более длинных, при одинаковой скорости подачи воды, теплоноситель остывает быстрее. В этом случае потребуется отрегулировать подачу воды в каждый контур на коллекторе, произвести настройку уровней электроприводов на подающих клапанах.

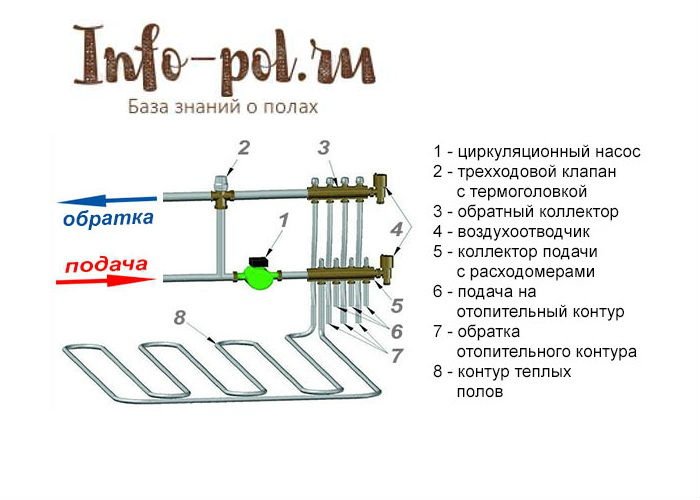

Коллектор теплого водяного пола

Чтобы понять результат внесенных изменений в систему потребуется подождать некоторое время. Время прогрева теплого пола зависит от многих нюансов: количества и типа слоев конструкции пола, температуры теплоносителя и скорости его подачи, мощности нагревателя, типа финишного покрытия, погодных условий.

Неисправности электрооборудования

При отсутствии протечки причину стоит искать в неисправности элементов системы, работающих от электросети.

Из строя может выйти циркуляционный насос или термостат, местом расположения, которых является смесительный узел коллектора. Наличие напряжения в них проверяют при помощи мультиметра или индикаторной отвертки. О том, что насос не работает, скажет отличие каких либо звуков при его включении.

Элементы коллектора теплого пола

Каждую клемму термостата потребуется проверить на наличие напряжения. Также стоит проверить датчик температуры.

Цены на теплые полы Caleo

теплый пол caleo

Если причину поломки теплого пола не удалось обнаружить самостоятельно, то лучше обратиться к специалистам, которые имеют необходимые инструменты, навыки и опыт устранения подобных проблем.

Отсутствие питания

Первым делом нужно убедиться в том, что к системе обогрева подходит питание. Как правило, пленку либо греющий кабель подключают через терморегулятор, на который подается напряжение. Если на дисплее регулятора температуры горят индикаторы, значит питание есть, если индикаторы отсутствуют или не горят, придется проверить вручную почему теплый пол не греет. Вам нужно взять мультиметр и проверить, есть ли напряжение на вводных контактах. О том, как пользоваться мультиметром, мы подробно рассказали в соответствующей статье.

Кстати, низкое напряжение в сети также является причиной, по которой теплый пол не нагревается до нужной температуры. Если к клеммам приходит 200 вольт, а не 220, эффективность обогрева снижается на 20%. Чтобы решить эту проблему нужно установить в доме стабилизатор напряжения.

На видео показывается еще один способы проверки регулятора:

Проверяем терморегулятор

Если на входе напряжение есть, нужно убедиться, что оно нормально подается на сам греющий кабель или инфракрасную пленку. Для этого убедитесь, что никто случайно не задел настройки, т.к. возможно просто температура установлена на минимум, в результате чего включение подогрева не происходит. Также проверьте надежность подключения проводов к клеммам. Плохой контакт также является причиной, по которой электрический теплый пол не греет или слабо нагревается.

С подключением и настройками все в порядке? Замерьте напряжение на выходе из терморегулятора (клеммы, к которым подключается сама система подогрева). Во включенном состоянии оно должно соответствовать параметрам сети. Если это не так, терморегулятор придется заменить.

Убедиться в неисправности терморегулятора можно подключив теплый пол напрямую к сети. Если напольное покрытие начнет нагреваться, значит дело именно в регуляторе.

Неисправности электрических ТП

Диагностика повреждений электрических теплых полов проще, чем водяных, т.к. это более простая система.

Если электрообогрев слабо греет или не греет совсем, то причины могут  быт следующие:

  • Не поступает электропитание на греющие элементы (обрыв силового кабеля).
  • Неисправен терморегулятор (см. выше).
  • Поврежден датчик температуры или неверно установлен (см. выше).
  • Обрыв греющего кабеля мата (пол не греет, но индикатор термостата горит).
  • Плохо греет пленочный пол — возможно повреждение одной из инфракрасных полос.
  • Неравномерно греет стержневой пол — не работает один из инфракрасных стержней.

Как найти обрыв провода

Поиск разрыва контакта нужно начать с осмотра клемм на терморегуляторе. Тут возможно неплотное подсоединение контактов, идущих от датчика температуры и проводов от греющего мата.

Следующий шаг проверки — осмотр места соединения питающего кабеля и электрического нагревающего элемента

Обратить внимание нужно на плотность соединения, наличие выгорания.
Далее тестером проверяют напряжение в силовом кабеле. Если ток не поступает, то ищут разрыв в электропроводке. При тестировании нагревающего провода нужно  в жилах, а также сопротивление межу каждой жилой и изоляцией

Специалисты для этого используют мегоомметр. Если такого прибора нет, то подойдет бытовой мультиметр.
Сопротивление в нагревательных жилах сверяют с паспортными данными. Расхождения не должны превышать 15%

При тестировании нагревающего провода нужно  в жилах, а также сопротивление межу каждой жилой и изоляцией. Специалисты для этого используют мегоомметр. Если такого прибора нет, то подойдет бытовой мультиметр.
Сопротивление в нагревательных жилах сверяют с паспортными данными. Расхождения не должны превышать 15%.

Если значения сопротивлений намного отличаются от номинальных, значит есть обрыв.

Повреждение греющего кабеля

Найти обрыв греющего кабеля под стяжкой можно одним из способов:

  • С помощью рефлектомера. Это высокоточный прибор для поиска повреждений в любых металлических кабельных линиях. Он посылает по проводу импульс, который дойдя до места повреждения отражается и идет обратно на прибор. По характеру импульса можно узнать, что с проводом: обрыв или короткое замыкание. Также рефлектомер покажет расстояние до поврежденного места с погрешностью 0,01 — 0,2 %.
  • Прожиг кабеля высоковольтовым прибором, например, Devitector II (есть в сервисных центрах Devi). Происходит сильный нагрев в месте разрыва, жила кабеля соединяется с экраном (изоляцией). Далее это место ищут с помощью электромагнитного датчика или тепловизора.

Оба этих способа требуют специализированного оборудования, поэтому без вызова мастера не обойтись.

Как починить греющий кабель

Когда электрический теплый пол смонтирован без заливки стяжки, обрыв можно найти самостоятельно, убрав напольное покрытие и осмотрев кабель. Если определить место повреждения удалось самостоятельно, то и починить можно без вызова специалиста.

Для ремонта потребуются:

  • обжимные наконечники для проводов;
  • гильзы в изолирующей оболочке;
  • клеевые термоусадки;
  • инструмент для обжима.

Концы жил зачищают и складывают вдвое. На них одевают наконечники и обжимают.

Подготовить концы

Затем наконечники вставляют в гильзу (на фото красного цвета). Её тоже обжимают, не повреждая оболочки. Экранирующую оплетку зачищают на каждом проводе, скручивают и соединяют между собой проводом в изоляции (на фото коричневый провод).

Обжать провода в гильзе

На восстановленный кабель надевают термоусадку, которую нагревают строительным феном. Она нужна для защиты соединения от воды.

Герметизировать термоусадкой

Ошибки при монтаже

При укладке системы электрического подогрева пола могут быть допущены ошибки, приводящие к повреждению кабеля:

Расположение греющего кабеля под тяжелыми предметами мебели или сантехники.
После укладки кабеля нужно с осторожностью ходить по полу, не наступая на провода и не складывая на них оборудование и материалы. Перед заливкой стяжки нужно еще раз убедиться в отсутствии повреждений и корректной работе системы.
При укладке напольного покрытия также также будьте внимательны и следите за целостностью слоя стяжки

Иногда греющий кабель закладывают сразу под плитку в слой клея. Повредить его можно, например, при расшивке швов шпателем.

Совет! Делайте фотографии или схемы расположения электрокабеля в каждом помещении квартиры

Важно знать расстояния от стен и между рядами. Это может пригодится при смене напольного покрытия, установке межкомнатных дверей, в других случаях ремонта, когда сверлят пол

Обрыв жилы греющего кабеля

Ну и еще одна распространенная ситуация – обрыв жилы. Это одна из самых неприятных аварий. Кабель прожечь невозможно, замыкания никакого нет и даже тепловизор здесь бесполезен.

Чаще всего такое повреждение происходит в муфтах – начальной, соединительной или концевой.

Там нагревательные жилки очень тонкие, и нередко именно в этом месте, почему-то умудряются сделать поворот трассы.

При явном обрыве и мультиметр и мегаомметр покажут сопротивление между жил близкое к бесконечности. Но если какой-то неустойчивый контакт все еще остался, то тестер может показать вполне хорошие данные, например 200-300 Ом.

Вот только при включении под напряжение 220В никакого полноценного нагрева не будет, а рабочий ток составит максимум несколько миллиампер, вместо положенной нагрузки в несколько Ампер.

Кабель в итоге будет прогреваться еле-еле, и ни о каком нормальном отоплении естественно речи уже быть не может.

Зачастую даже прожиг здесь бесполезен. И все что остается – это разобрать самые подозрительные места, в первую очередь те плитки, под которыми установлены муфты.

Теоретически можно попробовать применить методы поиска проводки под штукатуркой.

В соединительных муфтах кабель не будет полностью экранирован. И подав на жилу напряжение, можно попытаться засечь сигнал, там где пропадает фаза, т.е. как раз в месте обрыва. Но очень многое будет зависеть от глубины залегания и специфики повреждения.

Выход из строя терморегулятора

Когда электрический теплый пол вообще не включается, поиск неисправности нужно начинать с терморегулятора. Для начала вытащите его из посадочного места, чтобы были видны все клеммы.

Если у вас электронный тип, при его демонтаже никогда не надавливайте пальцами на экран, иначе он может треснуть.

Первым делом мультиметром проверьте, а приходит ли на терморегулятор вообще 220В? Может быть дело и не в полу, а все проблемы в питающем кабеле.

Используйте именно мультиметр или вольтметр, а не простой индикатор, который показывает просто наличие фазы. Фаза то может и приходить, а вот ноля не будет – отсюда и не работоспособность всей системы.

На большинстве термостатов все клеммы производители подписывают и маркируют:

L и N – место куда подключается питание (фаза и ноль соответственно)

В определенных моделях рекомендуется строго соблюдать “полярность” и не путать ноль с фазой. Почему?

Для этого достаточно разобрать регулятор и тогда вы увидите, что ноль напрямую через дорожку подается на греющий кабель. Фаза же разрывается через реле. Например, именно так сделано в модели RTC 70.26.

То есть, если вы перепутаете ”полярность”, то фаза всегда будет дежурить у вас на теплом полу. Даже, когда встроенный выключатель отключен! Будьте внимательны.

L1 и N1 – отходящая нагрузка, греющий кабель или мат

Sensor – термодатчик

Конечно может быть и другое обозначение клемм:

Если напряжение на клеммах питания есть и оно в норме, то обязательно перепроверьте надежность контактов в остальных зажимах.

Бывает такое, что со временем контакт ослабляется и тонкий проводок просто выпадает и перестает контачить. В итоге программное обеспечение теплого пола выдает это как ошибку – ”Авария. Обрыв датчика теплого пола.”

Вроде бы, коснулись терморегулятора или включили-выключили общий автомат и все заработало. Начинаете искать проблему где-то глубоко, а она на поверхности – плохой контакт в клеммной колодке.

Поделитесь в социальных сетях:FacebookXВКонтактеredditWhatsApp
Напишите комментарий
