Пенополистирол Knauf Therm для теплого пола

Виды

Маты бывают нескольких видов.

Фольгированные

Изготавливаются из вспененного фольгированного полиэтилена. Используются в тех случаях, когда пол настилается как дополнение к центральной системе отопления. Специфическое название материала – пенофол, именно он с одной из сторон покрывается слоем фольги.

Укладывается фольгой к верху, и на ней размещаются отопительные трубы. Подобные изделия непригодны для обустройства теплого водяного пола, если жилье находится на первом этаже и под ним расположены подвальные помещения. Нет смысла использовать их и в ремонте частного одноэтажного дома.

При таких условиях их эффективность в плане сохранения тепла минимальна, а значит и вся система будет неэффективной.

Чтобы закрепить такие маты, необходимо приобрести дополнительный крепеж, к примеру, металлическую крупноячеистую сетку, набор хомутов, клипс или скоб.

С пленкой

Их так же можно отнести к категории фольгированной подложки для водяного теплого пола, они изготавливаются из пенополистирола, но при этом он высокоплотный, от 30-35 кг/м³.

В изделие также входит слой фольги и слой полимерной пленки с защитной функцией. На этой пленке есть специальная разметка, что поможет при укладке труб. Этот тип матов достаточно эффективен как теплоизолирующий материал.

Плотность такова, что скобы для закрепления труб удерживаются очень надежно. Поверх такой подложки хорошо ляжет стяжка, которая не пойдет трещинами схватывания.

Маты с пленкой применяют для создания пола с подогревом там, где он будет преимущественным источником тепла. Дополнительная система ламелей обеспечивает прекрасную укладку, поэтому тепло сохраняется долго.

Плоские из пенополистирола

Одни из лучших теплоизоляционных матов для водяного теплого пола. Их толщина колеблется в пределах 40-50 мм, что позволяет их использовать в качестве подложки. Важным параметром является и высокая плотность, от 40 кг/м³. Прекрасно подойдут для помещений, в которых планируется сделать пол единственным элементом отопительной системы.

Материал практически не подвержен износу и деформированию. Трубы к ним крепятся при помощи специальных пластиковых креплений. Минус – перед укладкой труб мастер должен собственноручно нанести разметку.

После укладки подложка укрывается слоем полиэтилена, чтобы не допустить химической реакции в момент соприкосновения листов и цементосодержащей стяжки.

С бобышками (профильные)

Самая применяемая модель пенополистирольной подложки. Их изготавливают по гидропеллентным методом штамповки, в результате чего и появляются бобышки, своеобразные выступы, которые расположены ровными рядками на поверхности изделия.

Бобышки дают возможность быстро уложить трубы до момента проверочной опрессовки и заливки стяжкой. Высокоплотные плиты для теплого пола имеют квадратную форму и толщину от 10 до 35 мм. Выступы невысокие, около 25 мм в высоту, обычно кубические или цилиндрические, в пространстве между ними свободно помещается труба.

Трубы надежно фиксируются и не смещаются при заливке финишной стяжкой. Выпускаются с ламинатом и без, первые – имеют сверху слой пароизоляционного пленочного покрытия.

Характеристики пенополистирола

Его плотность должна быть 40 кг/м³, чтобы изделия могли выдерживать различные механические нагрузки. Пенополистирол обладает низкой теплопроводностью, она составляет всего 0,037 до 0,052 Вт/м×K. Это необходимо для хорошей теплоизоляции.

Изделия с бобышками способны поглощать звуки и шумы. Стандартная норма шумопоглощения равна 24 Дб при толщине слоя в 20 мм.

Надежное гидроизолирование обеспечивают ламинат и центрирующие крепления, находящиеся на торцах каждой панели. Именно они необходимы для выкладывания сплошной поверхности из отдельных элементов. Профильные маты для водяного теплого пола прекрасно сцепляются друг с другом, и это исключает возможность образования шовных щелей. Стандартные параметры плиты — 1,0 × 1,0 или 0,8 × 0,6 м.

Как укладывают

Начнем с того, что настил специальной пленочной гидроизоляции – обязательный этап укладки, независимо от вида мат. По нижней части всех стен помещения ее проклеивают демпферной лентой.

Следующим слоем укладывают маты по замковой системе, а при малой толщине и весе клеевым способом.

Внимание
При таком установке нельзя использовать металлический крепеж, так как при этом может нарушиться целостность теплоизоляционного слоя и гидроизоляции.

Монтажные стыки фольгированных плит проклеивают скотчем. При необходимости выполняют разметку поверхности под водяные трубы и переходят непосредственно к монтажу контуров отопления.

Обогрев пола нагревательными матами это просто

Нагревательные маты относятся к электрическим теплым полам. Нагревательным элементом является нагревательный или греющий кабель. Тип кабеля используемого в нагревательных матах — резистивный, конструкция кабеля — одножильная или двухжильная.

Важнейшей особенностью нагревательных матов, которая формирует, как его плюсы, так и его минусы, является заводская готовность конструкции. Греющий кабель уже закреплён на армирующей сетке с шагом укладки зигзага кабеля, который нельзя поменять.

Как следствие, продаются греющие маты готовыми комплектами, рассчитанными на определенную площадь пола, который нужно обогреть.

Так как самостоятельно обрезать длину мата довольно сложно, то при покупке готового комплекта греющего мата площадь округляют в меньшую сторону. Например, для комнаты 6,7 метров, берут мат для обогрева 6 метров площади.

Вторая особенность нагревательных матов для пола, это невысокая мощность греющего кабеля. Из-за этого толщина мата незначительна и практически не влияет на конструкцию пола.

Однако малая мощность греющего кабеля исключает укладку мата на слой утеплителя. Если это сделать, то велика вероятность перегрева кабеля и выхода его из строя. Как следствие, малая мощность и невозможность использовать утеплитель, исключает применение нагревательного мата, как основного отопления жилища и применение на больших площадях.

Помещения для применения нагревательного кабеля это ванные, санузлы, кухни, балконы, коридоры, прихожие, небольшие холлы в доме. Для примера приведу таблицу готовых конструкций матов “Теплолюкс” ProfiMat.

Как видите максимальная площадь, которую может обогреть мат, 15 метров

Также обратите внимание на шаг площадей. Он составляет 0,5 метра для малых площадей и 1-3 метра для средних

Как я уже сказал, при покупке округление площади делают в меньшую сторону.

Если сложить все перечисленные особенности нагревательных кабелей, становится понятен рекомендуемый тип его монтажа. Прежде всего, это укладка нагревательного мата под плитку.

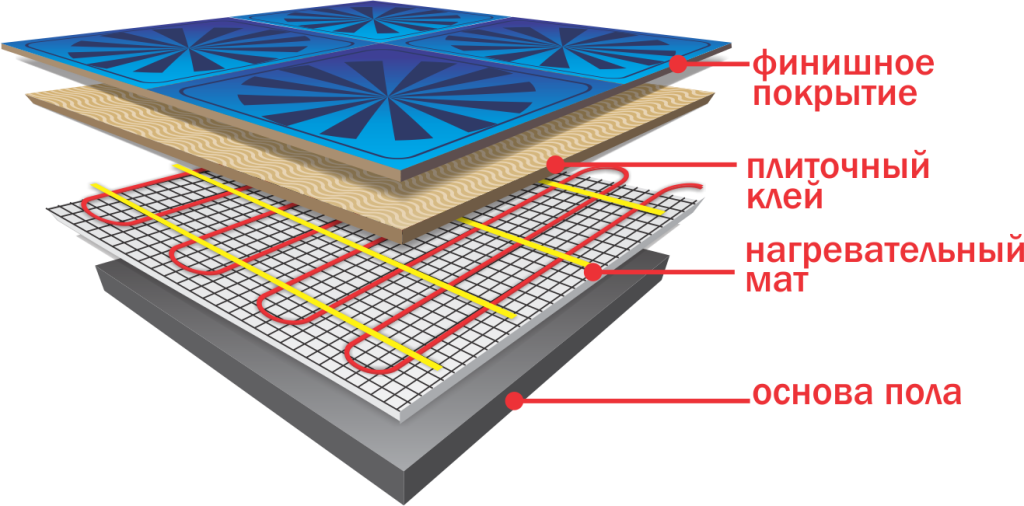

Нагревательные маты под плитку это, практически, идеальный вариант теплого пола, если вам не нужно и даже нежелательно увеличивать толщину пола. Нагревательный мат укладывается на бетонное основание, без дополнительных стяжек, непосредственно в слой плиточного клея. Согласитесь это удобно.

Второй вариант использование теплового мата это укладка в стяжку для последующей отделки ковролином, ламинатом, линолеумом, паркетной доской. В таком варианте монтажа толщина стяжки должна быть минимальная, то есть 3 см без армирования. Укладка мата провидится на бетонное основание без использования утеплителей.

Вернёмся к укладке мата под плитку и сформулируем второй минус нагревательного мата. Первый минус считаем невозможность точного расчёта по площади помещения и необходимость округления площади в меньшую сторону.

Второй минус нагревательного мата это высокая вероятность повреждения при укладке его под плитку в слой плиточного клея. Толщина кабеля в мате небольшая, кабель используется НЕ бронированный и неаккуратное использование зубчатого шпателя при укладке плитки может кабель повредить. Это не редкость и об этом нужно помнить.

Для чего нужны маты

Функциональный эффект водяного пола зависит от того, насколько качественно и технически правильно была устроена теплоизоляционная система, а также от правильности кладки поверх нее труб-теплопроводов.
Отказываться от нее не имеет смысла, поскольку тогда большая часть энергии пойдет на обогрев плит перекрытия или фундамента. Теплоизоляция помогает скорректировать тепловые потоки в необходимом направлении. Если тепло идет вверх, то предотвращается излишний расход энергии.

Немаловажен и тот факт, что маты принимают на себя достаточно большую нагрузку. Она складывается из тяжести самих труб, которые заполнены носителем тепла, из массы запирающей трубопровод стяжки, финишного напольного покрытия и динамических внешних нагрузок, которые неизбежны после начала эксплуатации.

Материал, используемый для создания подложки, должен быть весьма плотным, чтобы устоять и не деформироваться. Его минимальная допустимая плотность составляет 35 кг/м³.

Какие лучше купить маты для тёплого водяного пола: популярные модели

Большой ассортимент создаёт определённые трудности в момент выбора. Чтобы купить качественные маты для тёплого водяного пола, стоит познакомиться с моделями, пользующими наибольшим спросом.

Маты для тёплого пола Кнауф Therm тёплый пол PRO

Предназначены для укладки водяного контура с шагом 50 мм. Бобышки матов для тёплого пола Кнауф Therm тёплый пол PRO имеют специальные выступы. Они надёжно фиксируют отопительные трубы диаметром 14 – 17 мм. Дополнительная жёсткость обеспечивается за счёт использования жёсткой полистирольной плёнки. Разметка нанесена с обеих сторон плит. Замок по всему контуру. С обратной стороны установлена звукоизоляционная поверхность. Толщина 45 мм. Основание 25 мм. Размер плит 1,2×0,6 м.

ФОТО: mnogo-tepla.ruКнауф Therm – удобное решениеМаты для тёплого пола Кнауф Therm тёплый пол PRO

Мат для водяного тёплого пола с бобышками Varionova REHAU

Цена матов для тёплого водяного пола Рехау несколько выше, чем у аналогов, предлагаемых другими производителями. Это объясняется конструктивными особенностями модели. Материал обладает высокой прочностью. Выдерживает значительную нагрузку. Сверху находится плёнка из полистирола чёрного цвета, обеспечивающая необходимый уровень гидроизоляции. Разметка нанесена на обратной стороне. Шаг укладки труб диаметром 14 – 17 мм составляет 5 см. Высота мата для тёплого водяного пола Rehau 24 мм. Цена полностью оправдана с учётом срока службы изделия.

ФОТО: rehau.comVarionova REHAU – продуманная конфигурация бобышекМат для водяного тёплого пола с бобышками Varionova REHAU

Маты для водяного тёплого пола Пенощит WF16-50

Доступное предложение от отечественного производителя. Предназначен для устройства тёплого водяного пола с трубами диаметром 16 мм. Имеют плотную основу толщиной 30 мм, обеспечивающую необходимый уровень теплозащиты. Монтажные проёмы у матов для водяного тёплого пола Пенощит располагаются с шагом 50 мм. Размер плит 100×100×5 см.

ФОТО: termo-plast.ruПенощит WF16-50 – доступное решениеМаты для водяного тёплого пола Пенощит WF16-50
Маты для водяного тёплого пола Пенощит WF16-50

Предлагаем посмотреть видео, в котором более подробно рассказывается о матах данного производителя:

Watch this video on YouTube

Укладка и монтаж профильных матов с бобышками

Рассмотрим, как происходит монтаж пирога теплого пола с использованием пенополистирольных матов с бобышками.

Шаг 1. Первым делом нужно произвести подготовку обустраиваемой поверхности

Так, в комнате, где будет монтироваться теплый пол, важно выровнять основание настолько, чтобы перепады высот на расстоянии 1-2 м были совсем незначительными. Также рекомендуется предварительно произвести гидроизоляционные мероприятия – например, нанести специальную мастику

Основание нужно подготовить

Шаг 2. Далее укладывают слой плотного теплоизоляционного материала – это может быть пенопласт, пенполистирол. Укладка производится без склеивания стыков – просто листы укладываются плотно и без щелей.

Укладка теплоизоляционного материала

Стыки не склеиваются

Шаг 3. При необходимости материал можно резать обычным острым ножом. Это может понадобиться, если, например, в последнем ряду утеплителя цельные плиты не вмещаются в оставшееся пространство из-за своих размеров.

Резка плит

Шаг 4. Далее к стене по ее периметру нужно прикрепить демпферную ленту. Она необходима для того, чтобы избежать деформации стяжки в будущем. Демпферную ленту можно купить готовую, а можно нарезать из пористого материала. Зафиксировать ее в данном случае проще всего при помощи саморезов.

Крепление демпферной ленты

Дополнительные функции демпферной ленты

Шаг 5. Затем начинается укладка матов с бобышками. Они имеют специальные замки для стыковки отдельных листов между собой. Листы укладываются так, чтобы ряды в них совпадали друг с другом.

Укладка матов с бобышками

Процесс укладки матов

Шаг 6. У каждого листа, который будет идти вдоль стены, замок со стороны стены нужно срезать. Обрезать его можно также при помощи острого ножа.

Срезается замок

Шаг 7. При необходимости маты тоже можно подрезать под необходимый размер, например, для укладки в последнем ряду. Лежать они должны плотным сплошным слоем.

Подрезка матов

Шаг 8. Затем требуется просверлить в стенах отверстия, через которые будут заводиться в помещение трубы для теплого пола. Отверстия должны быть сделаны определенного диаметра – под диаметр трубы. И изготавливаются они сразу над уровнем матов.

Далее сверлятся отверстия

Шаг 9. Трубу теплого пола нужно протолкнуть в отверстие в стене со стороны комнаты, в которой ведется подготовка к обустройству теплого пола. Далее ее нужно будет подключить к коллектору, когда сам контур будет уже проложен.

Труба проталкивается в отверстие

Шаг 10. После этого можно формировать тепловой контур. Укладка труб производится между бобышками, в данном случае – с шагом 20 см между отдельными рядами. Требуется сформировать укладку по типу «улитка».

Укладка труб

Формирование теплового контура

Шаг 11. Когда будет уложен первый ряд, требуется начать укладывать второй, который формируется из той же трубы. В центре комнаты ее нужно начать укладывать как бы в обратную сторону – вода будет циркулировать по контуру и возвращаться в котельную для следующего нагрева.

Укладка второго ряда

Шаг 12. В целом, должна в итоге получиться вот такая картина. Второй конец трубы также следует протолкнуть через отверстие в стене в котельную, предварительно измерив количество трубы – ее должно быть столько, чтобы в котельной получилось подключить трубу к коллектору.

В итоге должно получиться следующее

Шаг 13. После этого требуется подать воду и проверить систему на работоспособность. Если нигде не были отмечены неполадки, то можно делать цементную стяжку. Стяжка делается по уровню – в результате должно получиться горизонтально ровное основание. Кстати, заливать стяжку нужно только при заполненных водой трубах. В противном случае они могут быть деформированы.

Устройство цементной стяжки

Основание должно получиться ровным

Шаг 14. После того как стяжка была изготовлена, ее требуется просушить в течение 28 дней. После этого можно производить дальнейшие работы по обустройству дома. Но на этапе, когда стяжка немного подсохнет, ее можно затереть при помощи специальной шлифовальной машины. Эта процедура позволит сделать основание максимально ровным и аккуратным.

Затирка цементной стяжки

Недостатки

Недостатки технологии заключаются в следующем:

Сухая стяжка пола

  • Керамзитовая смесь – очень влагоемкий материал, поэтому не предполагается ее использование в помещениях с повышенной влажностью. Именно из-за этих свойств керамзитовой смеси не рекомендуется укладывать сухую стяжку под водяной пол.
  • Сухой керамзит в процессе засыпки сильно пылит.
  • Технология предусматривает слой керамзита 6-8 см в высоту, что сильно поднимает уровень пола.

По отзывам тех, кто монтировал в доме или квартире сухой пол, можно сделать выводы, что иногда случаются неожиданные деформации поверхности. Нужно сказать, что подобные деформации – результат непрофессионального подхода и больше связаны с несоблюдением технологии монтажа, чем с недостатками самого пола.

Какую функцию выполняет теплоизоляция

При обустройстве водяной системы отопления самой важной задачей является минимизировать тепловые потери и направить все тепло непосредственно в помещение, где установлена конструкция. Если просто проложить трубы на основное перекрытие, то толку от этой системы будет очень мало, поскольку большая часть тепловой энергии пойдет вниз, в подвал или к соседям на нижнем этаже

Если просто проложить трубы на основное перекрытие, то толку от этой системы будет очень мало, поскольку большая часть тепловой энергии пойдет вниз, в подвал или к соседям на нижнем этаже.

Для решения этой задачи как раз и предназначена теплоизоляция, которая, с одной стороны является преградой для поступления холодного воздуха из подвала (если система устанавливается в частном домовладении), а с другой – служит для сохранения и равномерного распространения тепла по всей комнате.

Правильно подобранная и установленная теплоизоляция позволяет исключить потерю тепловой энергии и перенаправить теплые потоки, идущие из греющих труб, вверх, в сторону помещения. Кроме того, утеплитель не дает скапливаться конденсату и препятствует образованию плесени на стенах

Выбирая тот или иной материал, необходимо ориентироваться на его исходные характеристики и особенности помещения

Классические виды утеплителей, которые повсеместно использовались раньше – эковата и пенопласт. Собственно и сейчас недорогая стоимость этих материалов все еще привлекает к себе очень экономных покупателей.

Однако прогресс не стоит на одном месте, и производители предлагают более практичные и удобные теплоизоляционные материалы – специальные маты для водяного пола.

Особенности укладки утеплителя

Схема монтажа подложки зависит от типа используемых материалов. Но в любом случае ее необходимо размещать на максимально ровной поверхности.

№1 — технология укладки плит

Подложка, сооружаемая из плит с монтажной фаской, собирается легко – по принципу конструктора. Плиты удобно подгонять и отмерять. Нарезать плиты под соответствующие размеры можно обычным ножом.

Простота укладки подложки удобна тем, что во время монтажа в любой момент можно изменить конфигурацию контуров и длину трубопроводов. Чтобы плиты материала в процессе монтажа и эксплуатации не сдвигались относительно друг друга, их стыки проклеивают строительным скотчем.

С целью предотвратить образование теплопроводящих мостиков, контурные швы между примыкающими друг к другу плитами проклеивают фольгированным скотчем

Последовательность выполнения действий при укладке изоляционных плит:

  1. На зачищенное и выровненное основание укладывают плиты пенопласта, фиксируя их с помощью специальных пластиковых скоб, анкерных дюбелей или сажая на клеевой состав.
  2. Сверху уложенных и состыкованных плит выстилают фольгированную прослойку.
  3. Верхним слоем выстилают армирующую сетку, на которую в последствие и монтируют трубы.

Если бетонная стяжка базового пола залита со значительными отклонениями от уровня либо же имеет грубые трещины и неровности, или бетонные плиты уложены с нарушениями, перед укладкой подложки лучше соорудить каркас. Для этого собирают деревянные лаги из сухого и ровного бруса сечением 50х50, 50х100 или 100х100 мм.

Лаги размещают на равноудаленном расстоянии в 60 см, между ними прокладывают отрезы минеральной ваты или плиты пенопласта

Расстояние в 60 см между лагами считается самым оптимальным вариантом, поскольку при таком «шаге» не требуется создание дополнительной обрешетки. Главное – чтобы лаги располагались в одной плоскости и лежали строго по уровню.

Теплоизоляционные плиты должны быть плотно уложены между деревянными лагами. Если имеются щели – их необходимо задуть монтажной пеной.

В укладке плит из экструдированного пенополистирола необходимо соблюсти некоторые нюансы:

№2 — монтаж рулонных материалов

Укладку рулонного материала осуществляют на тщательно выровненное основание и фиксируют к базовому основанию с помощью плиточного клея или двухстороннего скотча. Нарезку полос необходимого размера выполняют обыкновенными канцелярскими ножницами.

Чтобы компенсировать тепловое расширение стяжки, фольгированный слой рекомендуется размещать с незначительным заходом на стену.

Фольгированный материал размещают металлической стороной вверх с тем, чтобы металлизированная поверхность наилучшим образом отражала тепло

При укладке рулонных материалов ориентируются на маркировку печатной монтажной разметки. Она определяет расстояние между контурами и облегчает укладку труб. Обычно рулонные материалы по краям имеют припуски фольгированной полимерной пленки для возможности соединения соседних полотен.

При укладке отрезов особое внимание уделяют температурным швам. Для этого стыки уложенных полос проклеивают односторонним строительным или металлизированным скотчем

Если в роли подложки применяется пробковое покрытие, то перед его укладкой необходимо позаботиться о надежной паро- и гидроизоляции.

№3 — схема монтажа матов

Этапом, предшествующим укладке матов, является обустройство пленочной гидроизоляции. После ее укладки по периметру комнаты вдоль нижней части каждой из стен наклеивают полосы демпферной ленты.

На подготовленное основание выстилают маты, скрепляя плиты между собой посредством замковой системы. Чтобы надежно скрепить плиты небольшой толщины и малого веса, применяют клеевой способ и задействуют пластиковые скобы-гарпуны.

Некоторые производители для удобства монтажа в комплекте с матами прикладывают краевые полосы, с помощью которых удобно размечать участки выхода из зоны обогрева

Важный момент: при укладке матов не допускается задействовать металлический крепеж, поскольку он может повредить целостность не только теплоизолятора, но и гидроизоляции.

Выбор оптимального варианта основы для теплоизоляционной подложки зависит от ваших возможностей. Да, хорошая подложка обойдется не дешево. Но она позволит значительно повысить функциональность обустроенной системы водяных полов.

Конструкционные особенности систем теплого пола

Классическое радиаторное отопление относится к конвекционному типу. По трубам и секциям радиаторов циркулирует теплоноситель t = +80… +95°C. Нагретые воздушные массы поднимаются от радиаторов и труб вверх, а холодный воздух опускается вниз. Конвекционные потоки возникают из-за разности температур в разных частях помещения на одной горизонтальной плоскости. При таком способе отопления наибольшая концентрация прогретых воздушных масс располагается на уровне головы человека и под потолком, то есть там, где это не актуально.

Более прогрессивная по сравнению с радиаторным отоплением система теплого пола с обширной поверхностью нагрева позволяет держать ноги в тепле, как рекомендует известная поговорка, а голову в холоде. Если точнее, то на уровне пола воздух прогревается до 24 градусов Цельсия, а на высоте двух метров температура порядка +16°C. Равномерный теплообмен и температурный режим для человека считаются наиболее благоприятными, комфортными.

Конструкционно системы теплых полов делятся на несколько категорий.

  1. Жидкостные. Трубы теплого пола подключаются к системе центрального отопления (при условии сохранения ее гидравлической целостности) либо котлу. Внутри труб циркулирует нагретый теплоноситель — вода/этиленгликоль. Монтаж выполняется настильным методом либо в толщу бетонной стяжки.

  2. Электрические. По принципу обогрева делятся на конвекционные и инфракрасные, а в зависимости от исполнения бывают пленочными, стержневыми, на основе аморфной металлической ленты и кабельными (в виде нагревательных матов и отдельного греющего кабеля). Пленочные инфракрасные системы укладываются только сухим способом, остальные виды нагревательных элементов допускается монтировать в стяжку либо клеевой слой под керамогранит/плитку.

  3. Гибридные или комбинированные электро-водяные системы. Внутри труб теплого пола проложен греющий кабель, передающий энергию циркулирующему теплоносителю. Монтаж выполняется либо в стяжку, либо сухим способом по жёсткому плитному утеплителю.

Потребительские плюсы всех горизонтальных низкотемпературных систем отопления очевидны: это и эстетика, заключающаяся в отсутствии видимых нагревательных элементов, и комфорт, достигающийся благодаря мягкому и равномерному прогреву всей площади помещения, и очевидная польза для здоровья, выражающаяся в отсутствии циркуляции пыли и сквозняков.

Энергоэффективность — немаловажное достоинство теплых полов, особенно оборудованных интеллектуальными функциями автобалансировки, круглосуточно поддерживающих степень нагрева теплоносителя или нагревательных элементов на оптимальном уровне, что позволяет сократить расходы на отопление минимум на 12-15%. Но с одним условием: система теплого пола была собрана грамотно, то есть с использованием высокоэффективного утеплителя. В противном случае лучистое тепло будет рассеиваться не только вверх, но и распространяться в толщу плит перекрытия, подогревая нежилой подвал или потолок нижнего этажа, что, соответственно, оборачивается перерасходом энергоресурсов и нивелированием главного достоинства всей концепции горизонтального отопления

В противном случае лучистое тепло будет рассеиваться не только вверх, но и распространяться в толщу плит перекрытия, подогревая нежилой подвал или потолок нижнего этажа, что, соответственно, оборачивается перерасходом энергоресурсов и нивелированием главного достоинства всей концепции горизонтального отопления.

В качестве утеплителей под системы теплых полов используются как синтетические, так и натуральные материалы, каждый из которых имеет свою область применения и нюансы монтажа. На схеме ниже представлен пример пирога теплого пола, смонтированного поверх ж/б плит перекрытия, утеплитель, необходимый для равномерного распределения тепла от нагревательных элементов, представлен полиизоциануратными плитами LOGICPIR Полы от ТЕХНОНИКОЛЬ.

Схема обустройства энергоэффективной системы теплого пола с использованием теплоизоляционных плит LOGICPIR Полы от ТЕХНОНИКОЛЬ

Виды матов

Всего производятся четыре типа матов, для монтажа под водяные теплые полы. Все они имеют индивидуальные особенности и созданы для монтажа в конкретных условиях. К пенополистирольным матам относятся:

  1. Рулонная подложка;
  2. Пенополистирольные плиты;
  3. Полистирол с фольгой;
  4. Пенополистирольные маты с «бобышками».

Выбор утеплительного мата зависит от особенностей помещения и нагрузки, которую нужно будет выдерживать. Следует учитывать, что плиты имеют разную толщину.

Рулонная подложка

Все специалисты сходятся во мнении, что рулонную подложку можно назвать утеплительным материалом с большой натяжкой. Причиной этому ее небольшая толщина от 2 до 10 мм. Поэтому сфера использования данного материала довольно ограничена.

Такой тип утеплителя используется только в тех случаях, если он укладывается как вспомогательный материал или если теплый пол используется крайне редко.

Категорически не рекомендуется монтаж рулонного утеплителя над подвалами или другими неотапливаемыми площадями. Их эффективность в таком случае будет равняться нулю.

Рулонная подложка не очень удобна и при монтаже. Для ее укладки потребуется специальный скотч, а при установке труб теплого пола их необходимо дополнительно крепить к полу.

В единственном оправданном случае стоит использовать рулонную подложку под теплый пол – это когда архитектурные особенности помещения не позволяют подымать уровень пола.

В целом такой вид утеплителя используется под теплый пол крайне редко и большинством специалистов не рекомендуется из-за его малой эффективности.

Пенополистироловые плиты

Для изоляции теплого пола хорошо подойдут пенополистироловый плиты, которые можно поделить на два вида. Более дешевый вариант – это обычный пенопласт. Если выбор остановился на этом варианте, то следует помнить, что плотность утеплителя не должна быть меньше чем 35 кг/м3. Такие требования необходимо соблюсти для уверенности, что подложка не прогнется или лопнет под тяжестью конструкции.

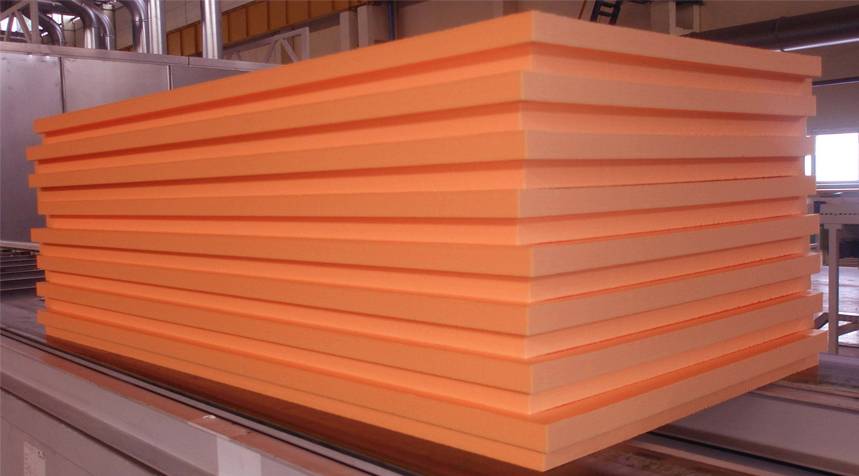

Более прочный, но и более дорогой утеплитель – это плиты из экструдированного полистирола. Этот материал имеет ячеистую структуру, отлично выдерживает нагрузки, имеет хорошую прочность.

Чтобы получить еще больший теплоизолирующий эффект, на плиты сверху можно монтировать рулонную подложку.

Каждая плита имеет специальные замки, которые облегчают процесс монтажа утеплителя. Если купить утеплитель с уже сделанной разметкой, то это облегчить укладку труб на изоляцию.

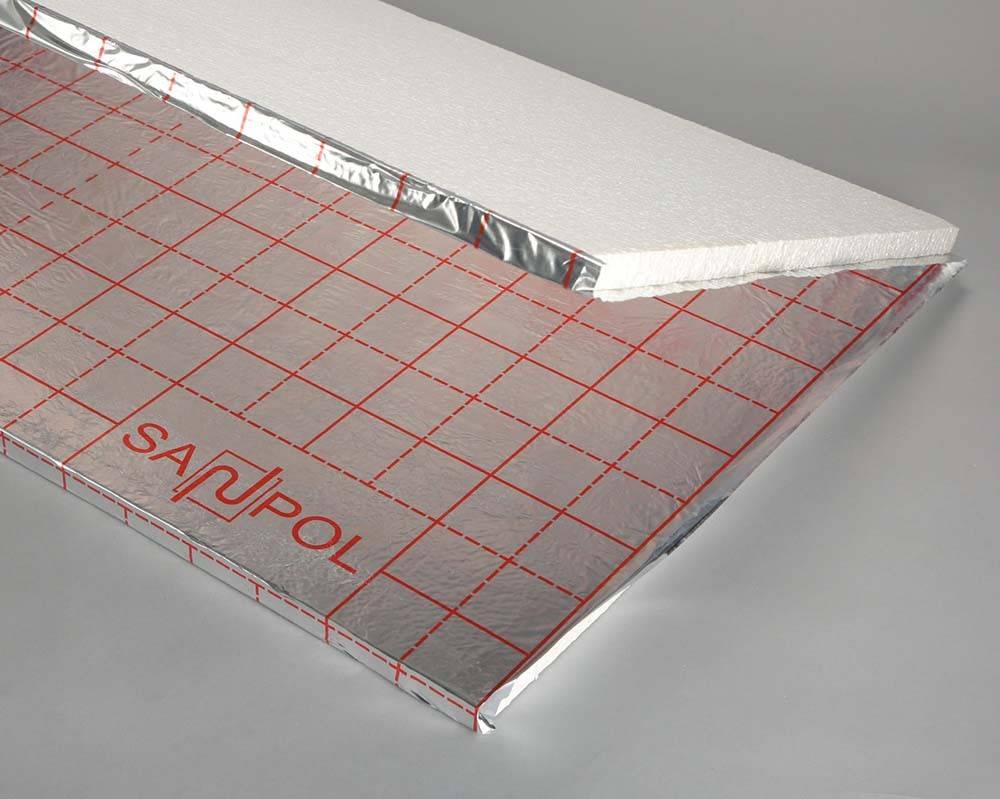

Пенополистирол с фольгой

Эти утеплительные маты для теплого пола изготавливаются также из пенополистирола. Они бывают двух видов:

  • Панели, соединенные между собой сплошной фольгированной пленкой. При монтаже такой утеплитель раскладывается по поверхности;
  • отдельные маты, имеющие специальные замки по сторонам. При укладке плит они соединяются между собой с помощью пазов на замках.

На такие панели наносится координатная сетка, позволяющая быстрее сориентироваться при укладке трубы или нагревательного кабеля.

Для крепления теплого пола используют скобы или арматурную сетку.

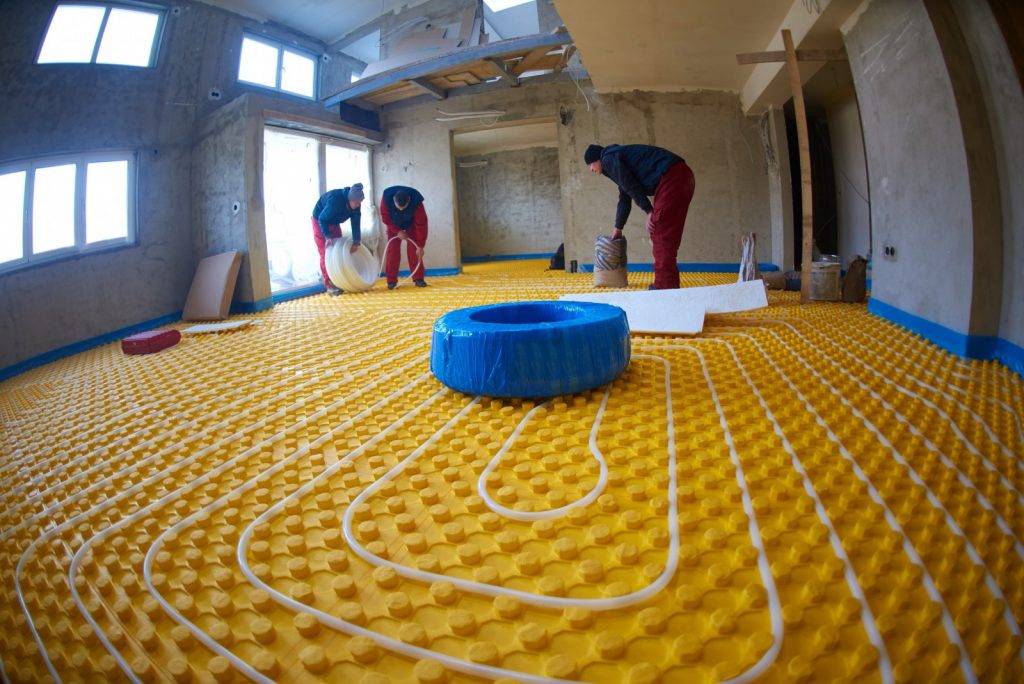

Пенополистироловые маты с «бобышками»

Этот вид утеплителя был специально придуман для укладки под теплые полы. По текстуре – это тот же пенополистерол в плитах, которые имеют на одной стороне специальные выпуклости, прозванные «бобышками».

Выступы, в зависимости от фирмы производителя, по форме могут сильно отличаться и расположены один от второго на определенном расстоянии. Такая конструкция предназначается для фиксирования водяной трубы на поверхности утеплителя и не требует дополнительного крепления.

Высота бобышки составляет 20-25 мм, что позволяет без проблем крепить трубу 20 мм, являющуюся типичной при укладке водяного теплого пола. По высоте вся плита может составлять 40 — 50 мм.

Плиты имеют соединения с замками, обеспечивающие хорошую герметичность утеплителя, поэтому на нее можно укладывать стяжку любого типа. Еще одним достоинством такого вида матов для теплого пола является звукоизоляция. Они позволяют уменьшить показатели шума до 25 дБ.

Основные функции теплоизоляционных матов для тёплого пола

При устройстве тёплого пола отопительный контур укладывается на теплоизолятор. Использование в качестве утеплителя матов делает эксплуатацию отопительной системы более экономичной и эффективной. Подобный слой выполняет одновременно несколько основных функций:

  • точность позиционирования нагревательного контура за счёт рельефной поверхности и нанесённой разметки;
  • обеспечение достаточного уровня звукоизолирующих свойств. При толщине 2 см, шумопоглощение достигает 23 Дб;
  • достаточные гидроизоляционные характеристики при наличии специального плёночного слоя;
  • высокие теплоизоляционные и теплоотражающие характеристики. Направляя тепло вверх, маты позволяют существенно снизить теплопотери, которые имеют место при эксплуатации тёплого пола. В результате, существенно снижаются затраты на отопления дома;
  • высокие прочностные характеристики, позволяющие теплоизоляционному слою выдержать эксплуатационную нагрузку;
  • повышение скорости монтажных работ. Наличие специальных фиксаторов и замков позволяет быстро соединить теплоизоляционные маты для тёплого пола между собой и закрепить элементы отопительного контура.

Положение элементов водяного контура рассчитывается заранее

Высокие теплоизоляционные характеристики слоя снижают эксплуатационные расходыДля монтажа требуется меньше времени

Статья по теме:

Особенности матов для тёплого водяного пола по видам

Цена, размеры и характеристики пенополистирольных матов для тёплого пола напрямую зависят от их вида. Предлагаем познакомиться с отличительными особенностями существующих разновидностей.

Для каждого помещения можно подобрать подходящий теплоизолятор

Рулонные материалы, снабжённые фольгированным слоем

Толщина рулонного материала 2–10 мм. Для его изготовления используется пенофол либо пенополиэтилен, покрываемый с одной стороны дюралевой фольгой. Иногда наносится полимерный слой. Разметка производится только на одной стороне.

Скрученный рулон удобно транспортировать

Благодаря тому, что материал можно свернуть в рулон, значительно облегчается транспортировка. В процессе монтажа он укладывается на основание фольгой вверх. Для соединения отдельных элементов между собой используется специальная лента. Также используется армирующая сетка.

Для частного дома не лучший вариант

Пенополистирольные плиты

Для изготовления матов используется пенополистирол толщиной 0,4–0,5 см, имеющий плотность около 40 кг/м³. Изделия устойчивы к воздействию нагрузки, хорошо сопротивляются деформации. Для фиксации элементов на поверхности пенополистирольных плит используются специальные скобы.

Разметка присутствует не всегдаДля крепления водяного контура используются специальные скобы

Фольгированные маты для тёплого водяного пола с плёночным покрытием

Основой фольгированных матов для тёплого водяного пола является пенополистирол, на который нанесён соответствующий слой. Производители предлагают изделия в виде плиток с замком либо панелей, скреплённых посредством плёночного напыления. Первый тип предполагает соединение укладываемых элементов при помощи водоупорного скотча. Во втором случае плиты просто укладывают на основание.

Фольгированный слой улучшает перераспределение теплового потока

На поверхность элементов наносится координатная сетка с шагом 50–100 мм. Ориентируясь на маркировку, можно за короткое время уложить отопительный контур.

Для соединения элементов используется специальная лента

Маты для тёплого водяного пола с «бобышками»: отличительные особенности

Многие производители предлагают изделия с характерными рельефными выступами. Формообразование матов для тёплого водяного пола с «бобышками» осуществляется методом гидропеллентной штамповки. В результате, обеспечивается равномерное распределение выступов на поверхности полотна. Расстояние между «бобышками» выбирается таким образом, чтобы трубы стандартного размера (14–20 мм) можно было легко уложить и зафиксировать.

Расстояние между «бобышками» может отличаться

Толщина плит составляет обычно 35 см. Размеры матов для тёплого пола 0,8 м × 0,6 м или 1 × 1 м² при высоте бобышек 20–25 мм. Элементы с замками позволяют сформировать единое полотно без щелей.

Специальное замковое соединение обеспечивает цельность уложенного полотна

Материалы имеют плотность 40 кг/м³. Благодаря этому, уложенный слой имеет высокую прочность. За счёт теплопроводности удаётся гарантировать высокие теплоизоляционные характеристики укладываемого слоя.

Достаточная плотность – гарантия высокой прочности

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
