Теплоаккумулятор для котлов отопления, принцип работы и расчет

Схемы подключения

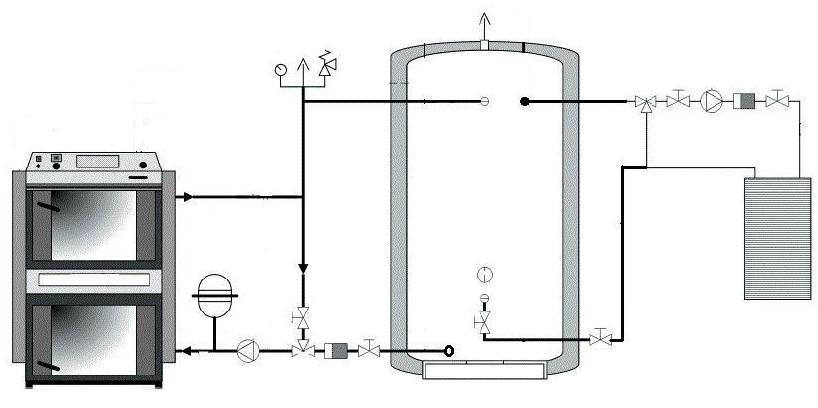

Способов обвязки котла твердотопливного с теплоаккумулятором и системой отопления существует немало. Но все они производные от базовой схемы, изображенной ниже. С ее помощью легко разобраться, как эти агрегаты работают в паре, а после все смонтировать своими руками.

Источник тепла, работающий на твердом топливе, имеет традиционный котловой контур со смесительным узлом, чья задача – не допустить подачу холодного теплоносителя в котел. Затем подающий и обратный трубопроводы подключены к буферной емкости, соответственно, сверху и снизу. Таким же образом к теплоаккумулятору присоединяется система отопления, тоже оснащенная узлом смешивания. Его цель – поддерживать в системе требуемую температуру воды, подмешивая часть горячего теплоносителя при необходимости.

На самом деле сетевой насос будет мощнее котлового и вот почему. Сопротивление сети трубопроводов и радиаторов выше, нежели 3—5 м трубы от твердотопливного котла до теплоаккумулятора. Более высокая мощность и напор нужны агрегату, чтобы преодолеть это сопротивление. Поэтому более слабый насос котлового контура сможет обеспечить больший расход, надо только верно настроить оба агрегата. Есть 2 варианта решения вопроса:

  1. При использовании 3-скоростных насосов можно настроить их производительность переключением скоростей.
  2. Поставить на входе обратки из системы в буферную емкость балансировочный вентиль, которым и производить регулировку.

Одновременный прогрев отопительных приборов и послойная загрузка теплоаккумулятора возможна, когда потоки внутри бака движутся по горизонтали с небольшим преобладанием со стороны твердотопливного котла. Возникает вопрос – как это проверить? Возникает ответ: на обеих вводах обратки в бак надо поставить термометры (как на схеме) и выполнять регулировку, переключая скорости насосов или вращая балансировочный вентиль

Важное условие: трехходовой клапан отопительной сети нужно полностью открыть вручную

Регулировкой необходимо добиться, чтобы температура на входе в теплоаккумулятор (Т1) была меньше, чем на его выходе (Т2). Это означает, что часть горячей воды идет на «зарядку» батареи. Подробнее обо всех моментах вы сможете узнать от эксперта, просмотрев видео:

Альтернативная схема

Данная схема обвязки буферной емкости и твердотопливного котла предложена одним из участников популярного форума. Ее особенность состоит в том, что при отключении электроэнергии работоспособность схемы сохраняется, хотя за это приходится расплачиваться увеличенными диаметрами стальных труб. Ниже на рисунке изображено подключение теплоаккумулятора к закрытой системе отопления, но при монтаже ее лучше сделать открытой, о чем говорит и сам автор.

Вкратце суть такова: благодаря Т-образному вводу сверху бака происходит одновременный нагрев радиаторов и «зарядка» термоаккумулятора, сделанного своими руками. Насосом котлового контура управляет накладной датчик на подающей магистрали, включая агрегат по достижении в нем температуры 60 °С. Циркуляция в сети зависит от комнатного термостата, с которым связан сетевой насос.

Как сделать своими руками

Самый простой способ изготовления теплового аккумулятора для отопления своими руками подразумевает наличие готовой стальной бочки.

Бочка для теплоаккумулятора

Если же необходимая емкость отсутствует, то ее нужно сварить из стальных листов, толщина которых должны быть 2 мм. Если подключение теплоаккумулятора происходит в качестве гидравлического разделителя, то снизу нужно врезать два штуцера и сверху два, длина этих приспособлений должна быть идентичной толщине утеплителя. К нижним патрубкам необходимо присоединить тройники с термометрами. Далее бочку нужно обвернуть фольгой, а после утеплителем

В качестве утеплителя важно использовать материал, который контактируя с горячими поверхностями, не выделяет ядовитых испарений. Последний этап: емкость, предварительно обитую теплоизолятором закрыть снаружи кожухом из тонколистовой стали или жести

Если же теплоаккумулятор параллельно будет использован в качестве нагрева горячей воды, то необходимо изготовить еще змеевик. Материалом выступает медная труба, диаметр которой составляет 20 мм.

Еще один способ, которому обыватели отдают большее предпочтение — это изготовление теплоаккумулятора из еврокуба ёмкостью 1000 литров. Рекомендуется использовать еврокубы, высокое качество которых подтверждено международным сертификатом качества.

Прежде чем начать изготавливать термоаккумулятор из еврокуба, следует помнить, что температура жидкости, которая будет находиться в такой резервуаре не должна превышать 72°С, поэтому стандартные еврокубы для отопительных систем с высокой температурой не подходят.

Для того, чтобы самостоятельно соорудить тепловой аккумулятор из еврокуба нужны следующие материалы:

  • еврокуб из пищевых материалов;
  • тэн 3000 Вт, 3 штуки;
  • футорка с прокладками G2″ на G1″1/4, 5 штук;
  • муфта D32 — G1 1/4″, 2 штуки;
  • адаптер-переходник G1″1/4, 2 штуки;
  • контргайка G1″1/4, 5 штук;
  • сгон G1″1/4 30 см, 2 штуки;
  • сантехнический лён или специальная паста;
  • герметик;
  • карданный ключ.

Теплоаккумулятор из еврокуба на 1000 л

Сборка осуществляется следующим способом:

  1. Дрелью в корпусе контейнера нужно сделать врезку под тэны, далее в отверстия вставить футорки с применением прокладок и силиконового клея-герметика, с внутренней стороны закрепить футорки контргайками и установить тэны.
  2. Затем необходимо обеспечить подачу воды в теплообменник, это осуществляется при помощи штатной сливной горловины через переходники.
  3. Следующий этап: в верхнюю часть еврокуба врезается “обратка” и подключается, после чего нужно разметить место под врезку и установку теплообменника, а также врезать футорки и вкрутить в них сгоны.
  4. С внутренней стороны сгонов надо прикрутить муфты для подсоединения гофру, затем ее закрепить и равномерно распределить по объему теплового аккумулятора для отопления.
  5. Подключая тепловой аккумулятор, на место монтажа устройства нужно установить лист ЭППС, толщина которого должна составлять 10 см, а также по задней стенке проложить ПСБ толщиной 15 см.

Утепляется тепловой аккумулятор при помощи 10 сантиметрового листового пенопласта. Его нужно приклеить к корпусу еврокуба.

Помимо твердотопливных котлов, использовать теплоаккумулятор выгодно для газовых и электрических отопительных устройств:

  • Используя газовые котлы, экономия достигается из-за переменного использования теплоаккумулятора и самого котла. При этом газ расходуется в меньших количествах, так как газовая горелка включается намного реже.
  • Для электрокотлов теплоаккумулятор достаточно включать на полную мощь только в ночью, так как тарифы на электроэнергию в это время намного ниже.  В дневное время, когда котел отключен, обогрев осуществляется за счет тепла, которое накопилось за ночь.

В теплоаккумуляторе отсутствуют подвижные механические элементы и работа его статична. А это означает, что данное устройство надёжно и долговременно в использовании.

Интересно почитать

Сборка теплоаккумулятора своими руками

Начать процесс самостоятельной сборки теплового аккумулятора нужно с подготовки следующих инструментов и материалов:

  • Электрическая сварка;
  • Набор ключей, включая газовый;
  • Силиконовые или паронитовые прокладки;
  • Соединительные муфты;
  • Необходимое количество листового металла;
  • Взрывные клапаны.

Собирать своими руками теплоаккумулятор для котлов отопления нужно по технологии, которая включает в себя следующие операции:

  1. Сначала при помощи сварки собирается герметичная емкость.
  2. В готовый бак врезается четыре патрубка, из которых два будут использоваться для подачи, и еще два – для обратного движения теплоносителя.
  3. Устанавливать патрубки нужно на противоположных краях бака. Подающие патрубки врезаются в верхнюю часть бака, а обратные – в нижнюю.
  4. На верхней части конструкции устанавливаются муфты с термодатчиками и защитным клапаном.
  5. После изготовления герметичный аккумулятор нужно закрыть слоем теплоизоляционного материала.
  6. Все патрубки подключаются к необходимым выводам, а сам бак соединяется с отопительным котлом.

Теплоаккумулятор, обладающий встроенной системой теплообмена

Данный вид конструкции обладает своим внутренним теплообменом, который находится внизу котла. Его используют в следующих ситуациях:

  • Если давление в теплоносителя выше этого показателя у контура потребления
  • При подключении новых источников тепла в количестве более одного
  • При использовании разных видов теплоносителей

Принцип работы

Теплоаккумулятор накапливает энергию за счет прямого или косвенного отопления в системе, а температура при этом достигает своей максимальной отметки. Как только котел перестает работать, устройство начинает отдавать накопленную от нагретой воды энергию обратно теплоносителю.

Чтобы тепловой аккумулятор работал качественно, его следует подключить как можно ближе к выходному патрубку теплоносителя. Также конструкция должна отвечать таким требованиям:

  1. Правильно подобранный объем бака, который зависит от отапливаемой площади.
  2. Качественная теплоизоляция стенок, которая снижает уровень тепловых потерь.
  3. Выполнение функции ГВС (горячее водоснабжение).

Теплоаккумулятор – вертикальная герметичная емкость (бак), которая покрыта изоляцией и имеет 4 патрубка для подведения и отведения воды (2 сверху и 2 снизу). В качестве материала для бака используется черная или нержавеющая сталь, которая может быть покрыта эмалью.

Схема подключения теплоаккумулятора

2 Устройство и принцип действия

В основу действия этого агрегата заложена высокая теплоемкость воды. Если в период максимальной мощности котла нагреть некоторое количество воды, тогда впоследствии ее энергетический потенциал можно будет использовать для нужд отопления.

Например, вода при остывании на 1° C может нагреть 1 м³ воздуха на 4° C. Самый простой теплоаккумулятор для котлов отопления представляет собой вертикальную емкость с четырьмя врезанными в разные стороны патрубками. Существуют теплонакопители с разнообразными аккумулирующими материалами:

  • твердотельные;
  • паровые;
  • жидкостные;
  • термохимические;
  • с нагревательным элементом (ТЭНом).

С одной стороны корпуса два патрубка подсоединяются к трубопроводам котла, а с другой — к системе отопления. После запуска нагревателя циркуляционный насос начинает прокачивать теплоноситель через буферный бак.

В нижнюю часть накопителя поступает холодный теплоноситель, а в верхнюю — горячий. Из-за существенной разницы в плотности вода перемешиваться не будет, а горячий теплоноситель постепенно заполнит всю емкость.

На место горячего теплоносителя в буферную емкость через нижний патрубок из обратной линии трубопровода снова поступает остывшая вода. При использовании электрического котла схему отопления с теплоаккумулятором можно использовать в ночное время, когда действует льготный тариф.

Принцип работы

В основе принципа работы теплового аккумулятора лежит высокая теплоемкость воды. Описать его можно следующим образом:

  • Трубопровод котла подключается к верхней части бака, в которую поступает горячая вода – максимально нагретый теплоноситель
  • Внизу располагается циркулирующий насос, который выбирает холодную воду и пускает по системе отопления обратно в котел
  • Очень быстро остывшая ранее жидкость сменяется вновь нагретой

Когда котел прекращает работать, вода в трубопроводных магистралях системы отопления начинает постепенно остывать. Циркулируя, она попадает в бак, в котором начинает выдавливать горячий теплоноситель в трубы. Таким образом, обогрев помещений будет продолжаться определенный временной промежуток.

Функции, которые выполняет теплоаккумулятор

Современные тепло накопительные устройства – сложные аппараты, которые выполняют не одну полезную функцию:

  1. Способны обеспечивать дом горячим водоснабжением
  2. Стабилизируют температурный режим в помещениях
  3. Позволяют увеличить КПД систем отопления до максимально возможного, снижая денежные затраты на топливо
  4. Способны объединять более одного источника тепла в общий контур и наоборот
  5. Накапливают избыточную энергию, вырабатываемую котлом

Несмотря на все положительные функции, которые выполняет тепловой аккумулятор в системе отопления, он имеет два существенных недостатка:

  • Ресурс воды напрямую зависит от вместимости установленного бака, тем не менее он остается ограниченным и имеет быстрое свойство заканчиваться. Будет не лишним дополнительная система подогрева из вне
  • Из первого недостатка плавно появляется второй: более ресурсоемкие установки требуют большой свободной площади для их размещения, например, отдельного помещения в виде котельной

В дополнение советуем прочитать наше руководство по сборке солнечного коллектора своими руками

Использование теплоаккумуляторов для твердотопливных котлов

Для котлов такого типа схема отопления с теплоаккумулятором предусматривает такой режим работы, при котором топливо сможет по возможности сгорать без какого-либо остатка, а мощность оборудования, равно как и его КПД, будут максимальными. Для того чтобы отрегулировать мощность оборудования, можно ограничить подачу воздуха к камере сгорания.

Схема подключения теплоаккумулятора к твердотопливному котлу предусматривает такую систему, при которой:

Как результат, растапливать котел придется гораздо реже, что позволит сэкономить значительную часть времени и физических сил.

Способы приготовления клея для тканей своими руками

Если вы любите экспериментировать, делать все своими руками, с нашей помощью вы сможете и в домашних условиях приготовить клей для склеивания ткани.

Способ 1 — приготовление клея ПВА

Для приготовления данного клея вам понадобятся такие ингредиенты:

  • дистиллированная вода — 1л;
  • фотографический желатин — 5 г;
  • аптечный глицерин — 4 г;
  • пшеничная мука — 100 г;
  • этиловый спирт — 20 мл;

Инструкция по приготовлению:

  1. Замочить желатин в стакане воды до полного набухания.
  2. Сделать водяную баню. Поместить туда миску с набухшим желатином, размешивая добавить муку.
  3. Довести смесь до кипения, постоянно помешивая.
  4. Затем, продолжая помешивать, добавить постепенно глицерин и спирт.
  5. Клей охлаждают, и он готов к использованию.

Способ 2 — казеиновый

Необходимые составляющие:

  • казеиновый порошок;
  • вода.

Порядок приготовления:

  1. Взять плоскую емкость, насыпать порошок — пропорция порошка к воде 1:2.
  2. Тонкой струйкой добавлять воду, размешивая до получения густой массы.
  3. Перемешивать нужно до 30 мин.

Способ 3 — декстриновый

Для приготовления данного вида клея вам пригодятся такие ингредиенты:

  • крахмал;
  • вода.

Инструкция по приготовлению:

  1. Крахмал насыпать в широкую эмалированную кастрюлю и поставить в духовку при температуре 160С на 2 часа.
  2. Вскипятить  воду — воду брать в пропорции с крахмалом 1:1.
  3. В кипящую воду тонкой струйкой всыпать, помешивая, подготовленный крахмал (декстрин).
  4. Размешивать до полного растворения.

Добавьте свой комментарий:

Применение теплоаккумуляторов в ТТ отопительных системах

Стандартный тепловой аккумулятор (или, как его еще называют, буферная емкость) – это утепленная емкость (бочка), заполненная теплоносителем, использующаяся для накапливания излишков тепла, возникающих при работе ТТ котлов. Конструкция его такова, что без особого труда можно самому сделать теплоаккумулятор из подручных средств. Главное – точный расчет и грамотная схема включения.

Основные достоинства данного элемента:

  1. Обвязка твердотопливного котла с теплоаккумулятором позволяет экономить топливо. При работе, котел нагревает теплоноситель не только в отопительном контуре, но и непосредственно в баке. При прогорании топлива в топочной камере температура теплоносителя в СО поддерживается накопленным теплом аккумулятора тепла. Грамотное утепление и правильно подобранная емкость устройства позволяет сохранять тепло в СО на протяжении суток, что значительно сокращает расход топлива.
  2. Бак-аккумулятор позволяет значительно увеличить срок службы ТТ котельного оборудования. Благодаря буферному баку, ТТ котел работает значительно меньше, в результате чего его срок службы увеличивается более чем вдвое.

Третьим, но не менее важным достоинством можно считать безопасность ТТ котлоагрегата которую обеспечивает теплоаккумулятор. Данная конструкция является наиболее эффективным механизмом поглощения избыточной тепловой энергии, которая часто приводит к аварийным ситуациям вследствие перегрева котла.

Теплоаккумулятор из баллонов

Если котельная слишком маленькая для установки объемных бочек, можно сделать цилиндрический теплоаккумулятор из баллонов от пропана. Такая конструкция имеет объем всего 100 литров, но для небольшого помещения вполне подойдет. Накопитель выполняет несколько функций:

  • Разгрузка твердотопливного котла при перегреве путем накопления излишков теплоты, что обеспечивает безопасность котла.
  • Нагрев воды для хозяйственных нужд.
  • Баллон способен обеспечить обогрев дома на несколько часов, если котел будет отключен.

Для начала нужно подготовить материалы:

  • баллоны из-под пропана 2 шт.;
  • медная трубка, длиной 10 метров и диаметром 12 метров;
  • штуцеры и гильзы для термометров;
  • базальтовая вата в качестве утеплителя;
  • металл, чтобы обшить конструкцию.

Если все необходимые материалы в наличии, можно приступать к изготовлению.

  1. Открутить от баллонов вентили и отрезать крышки с помощью болгарки. Перед тем как отрезать крышку, наполнить баллон водой, чтобы остатки газа не взорвались.
  2. Согнуть трубу в форму змеевика вокруг трубы нужного диаметра.
  3. Сверлом сделать отверстия в баллоне для фиксаторов термометра.
  4. Сварить два баллона, поставив их друг на друга.
  5. Внутри получившейся конструкции нужно установить змеевик, а концы трубки выпустить через сделанные отверстия.
  6. К сделанному баку нужно приделать дно и крышку: в дно баллона врезаем штуцер для сливного крана, а в крышку – для сброса воздуха.
  7. Утеплить накопитель базальтовой ватой.
  8. Обшить аккумулятор металлическим листом, закрепив его саморезами.

Такой теплоаккумулятор не оснащен циркуляционным насосом и подключается к котлу напрямую. Он стыкуется с котлом стальными трубами, диаметр которых 5 см.

Схема отопления с буферным баком-аккумулятором тепла, и твердотопливным котлом

Рассмотрим еще одну схему отопления частного дома твердотопливным котлом. которую предлагает один из российских производителей буферных емкостей — аккумуляторов тепла. С подробным описанием конструкции буферного бака можно познакомиться здесь.

Схема отопления частного дома с твердотопливным котлом и буферной емкостью — аккумулятором тепла (чтобы увеличить, кликните по картинке). Система отопления открытая, работает под атмосферным давлением, но с принудительной циркуляцией теплоносителя в отопительных контурах.

На схеме: 1 — расширительный бак с поплавковым запорным клапаном; 2 — обратный клапан; 3 — запорный вентиль; 4 — ввод сети водопровода; 5 — котел твердотопливный; 6 — камин с водяной рубашкой; 7 — насос; 8 — фильтр; 9 — дифференциальный клапан (вертикально); 10 — буферная емкость; 11 — разбор горячей воды в доме;; 12 — предохранительный клапан; 13 — мембранный расширительный бак; 14 — редуктор давления; 15 — смесительный клапан 3-х ходовой; 16 — термостатический клапан; 17 — радиаторы отопительные; 18 — трубы теплого пола;

Эта схема отличается от первой, тем, что система отопления здесь открытая, работает под атмосферным давлением. Контур подогрева горячей воды находится под давлением сети водопровода.

Для зарядки аккумулятора теплом используются два источника — твердотопливный котел и камин с водяной рубашкой.

Недостаток схемы в том, что не предусмотрен режим защиты котла от низкотемпературной коррозии при растопке котла. В режиме растопки котла при температуре теплоносителя менее 55 град. на поверхности теплообменника в котле из дымовых газов выпадает конденсат. Конденсат смешивается с продуктами сгорания топлива и постепенно забивает теплообменник, что снижает КПД котла. Кроме того, отложения ускоряют коррозию металла, что сокращает срок службы котла.

Место теплоаккумулятора в системе отопления

Отопительная техника на твердом топливе удобна, практична и эффективна. Особенно возможности современных твердотопливных котлов оценили по достоинству жители загородных домов и коттеджей. Монтаж автономной системы отопления с использованием  нагревательных приборов на угле или на дровах вполне осуществить своими силами. Тем более что на установку твердотопливных агрегатов не требуется разрешения. Все основные элементы отопительного комплекса, кроме самого нагревательного агрегата и ряда контролирующих механизмов, можно собрать и сделать самостоятельно. Главное знать, что и для чего монтируется, с какой целью!

К тому же возможность сделать некоторые приспособления и механизмы собственноручно, позволит вам сэкономить значительные средства. Теплоаккумулятор является как раз тем устройством, которое можно соорудить самостоятельно, учитывая тот факт, что заводские изделия достаточно дорогие.

Грамотные рекомендации специалистов, дополнительные источники технической информации подскажут вам, как изготовить теплоаккумулятор для твердотопливного котла своими руками. Соблюдение определенных требований и условий при изготовлении обеспечит вам необходимую надежность и работоспособность механизмов. Перед тем как приступить к рабочему процессу, следует ознакомиться с устройством накопителя тепла.

Значение устройства

Понять конструкцию теплового накопителя можно только после того, как определимся со значением и местом этого агрегата в системе отопления.  По своей конструкции теплоаккумулятор  является  термосом, т.е. специальной емкостью, куда поступает нагретый теплоноситель. В течение определенного времени котловая вода, накопленная в емкости, сохраняет заданные температурные параметры. При уменьшении интенсивности горения в котле, или в случае его остановки, теплоноситель из бака будет поступать в систему отопления, продолжая поддерживать температуру в радиаторах на определенном уровне.

За счет присутствия в системе теплового накопителя стало возможным не только добиться сбалансированного теплоснабжения отопительного контура, но и обеспечить существенную экономию топлива. Теплоаккумулятор, включающийся в работу при снижении мощности котла, увеличит промежуток времени между загрузками топлива. К тому же такой принцип работы предоставит вам больше свободы, освободив от необходимости частого подкидывания топлива в котел.

Анализ конструкции теплового аккумулятора

Принцип работы устройства определяет и саму конструкцию. Обычно заводские приборы представляют собой цельную просторную металлическую емкость, внутри которой расположены дополнительные теплообменники. Как правило, такие изделия имеют спиральную, змеевидную форму, повторяя цилиндрическую конфигурацию основного устройства.

В каждом отдельном случае, в зависимости от мощности отопительного агрегата и от требований к системе отопления, количество дополнительных теплообменных контуров может быть разным. Нужный объем теплоаккумулятора определяется путем несложных расчетов, о которых поговорим позже.

Такое количество теплообменников объясняется не только одним желанием снять как можно больше тепла в момент пиковой нагрузке твердотопливного котла, но и технической целесообразностью. Один змеевик может использоваться для снятия избыточной тепловой энергии с котла, другой теплообменник используется для сохранения теплоносителя нужной температуры, идущего в отопительный контур. Третий змеевик, если таковой есть, предусмотрен для обеспечения жителей дома горячим водоснабжением.

Глядя на конструкцию агрегата, можно подытожить преимущества установки подобного приспособления. А они следующие:

  • накопление тепловой энергии, расходуемой при сжигании топлива на другие цели и нужды;
  • экономия топлива;
  • экономия личного времени обитателей дома, расходуемого на обслуживание котельного оборудования;
  • техническая возможность объединить в одну систему разные источники тепла;
  • увеличение КПД твердотопливного агрегата до высоких значений;
  • предохранительная функция, защита оборудования от перегрева;
  • возможность регулировать температуру нагрева теплоносителя в отопительном контуре.

Рекомендации по изготовлению

Если требуется сделать аккумулирующую емкость с нуля, то лучше всего для этой цели использовать обычный листовой металл толщиной 2 мм. Варить бак можно и из нержавейки, но вовсе не обязательно, так как подобный материал обойдется очень дорого. Для удобства последующего утепления и простоты изготовления емкость лучше делать прямоугольной формы. Зная объем бака, легко рассчитать его габариты в соответствии с условиями его монтажа в котельной.

В некоторых случаях нет смысла варить емкость с нуля, можно сделать водяной теплоаккумулятор из бочки. Хорошо подойдет железная бочка большой вместительности, в нее потребуется врезать два патрубка для присоединения к системе. Пластмассовые бочки применять рискованно из-за высокой температуры воды, разве что на маркировке изделия будет указана максимальная температура содержимого до 100 ºС.

Такое же предостережение мы даем тем домашним умельцам, что мастерят теплоаккумуляторы из еврокуба. Конечно, это очень удобный способ, но данная пластмассовая емкость рассчитана на максимальную температуру не более 70 ºС. Поэтому еврокуб подойдет в качестве накопительного бака, работающего с теплыми полами, где температура теплоносителя редко превышает 50 ºС, для радиаторных систем он не годится.

Модернизация теплоаккумулятора

Ранее была описана классическая конструкция теплоаккумулятора, однако есть несколько элементарных хитростей, с помощью которых можно сделать работу данного устройства более эффективной и экономичной:

  • Снизу можно разместить еще один теплообменник, функционирование которого будет базироваться на использование солнечных коллекторов. Этот вариант подойдет для пользователей, которые предпочитают экологически чистую энергию;
  • Если система отопления обладает несколькими контурами работы, то лучше всего разделить бочку внутри на несколько секций. Это позволит в дальнейшем сохранять температуру на весьма приемлемом уровне в течение максимально долгого времени;
  • Если позволяют финансовые средства, то в качестве утеплителя можно взять пенополиуретан. Этот материал стоит намного дороже, однако он удерживает тепло значительно лучше. Вода будет сохранять температуру в течение очень долгого времени;
  • Можно установить сразу несколько патрубков, которые позволят сделать систему отопления более сложной, оборудовать ее сразу несколькими контурами;
  • Разрешается установить дополнительный теплообменник вместе с основным. Вода, разогревающаяся в нем, будет использоваться для разного рода бытовых нужд – это достаточно удобно.

Где можно купить кухни в стиле модерн на заказ?

Использование теплоаккумулятора в разных системах обогрева

Схема ГВС

Теплоаккумуляторы эффективно показывают себя при использовании в самых разнообразных системах обогрева. При этом в каждом случае подобный накопитель позволяет существенно сэкономить на отоплении.

Чаще всего тепловыми аккумуляторами комплектуются системы твердотопливного обогрева. Установка будет способствовать более экономичному расходу топлива и эффективному обогреву, а также предотвратит преждевременный износ отопительных радиаторов.

Не лишним будет тепловой аккумулятор и в системе электрического отопления, в особенности в регионах с двойным тарифом за электричество. Ночью, когда электроэнергия продается потребителю по более доступной стоимости, аккумулятор будет накапливать тепло. Днем же можно будет на некоторое время выключить котел и топить силами теплоаккумулятора.

Используются накопители и в многоконтурных отопительных системах. Благодаря ним обеспечивается распределение теплоносителя между контурами. Монтаж патрубков может быть выполнен на разной высоте, что позволит получать воду, нагретую до разной температуры.

Что такое теплоаккумулятор и какую функцию он выполняет

При сильном горении происходит перегрев системы, при слабом она остывает. Сократить амплитуду и увеличить период колебаний можно за счет вместительного бака с теплоаккумулятором. Последний представляет собой теплообменник с большой емкостью, заполненой теплоностилем. Одна часть системы забирает излишки энергии с котла, вторая постепенно отдает тепло в отопительную систему, не давая температуре резко упасть. Весь это процесс происходит автоматически через змеевики под управлением трехходовых клапанов.

Принцип действия

Теплоаккумулятор – это емкость, внутри которого циркулирует горячий жидкий теплоноситель. Температура поддерживается в нужном диапазоне благодаря дозированию энергии, передаваемой в контур. Разогретый бак отдает тепло в комнаты постепенно. В результате пропадает необходимость постоянно поддерживать горение в топке котла.

Виды теплоаккумуляторов

Классификация аккумулирующих емкостей:

  1. В зависимости от конструкции устройства бывают:

    • Теплоаккумуляторы со встроенным змеевиком или тэном.
    • Устройства с двумя и более змеевиками или тэнами.
    • Комбинированные устройства, где используется тэн и змеевик одновременно.
  2. В зависимости от места монтажа:

    • Термосифоны – монтируются на солнечных коллекторах. Они состоят из двух баков (внутреннего и наружного), между которыми устанавливают теплоизолятор толщиной 50 мм. Материал изолятора – пенополиуретан.
    • Буферные контейнеры – монтируются подобные емкости внутри помещения. Конструкция такая же, как и у термосифонов.
  3. В зависимости от функции ГВС:

    • Модели с наличием ГВС.
    • Модели без ГВС.

Конструкция устройства очень сложная, поэтому стоимость моделей заводского производства такая высокая. Чтобы сэкономить средства можно соорудить подобную установку самостоятельно.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
