Варианты обвязки твердотопливных котлов для отопления в частном доме

Обвязка с теплоаккумулятором

Чтобы твердотопливный агрегат работал в оптимальном режиме и его КПД приближался к паспортным значениям, необходимо использовать буферную емкость, которая служит аккумулятором излишков тепловой энергии, остающихся после нагревания теплоносителя в отопительном контуре до рабочих температур.

Если котел на дровах или угле работает без теплоаккумулятора, тягу приходится уменьшать, чтобы дрова не горели слишком жарко и теплоноситель не перегревался. Но из-за недостатка кислорода образуется повышенное количество угарного газа, который попадает в атмосферу. В передовых европейских странах по этой причине запрещается эксплуатировать твердотопливные обогреватели без монтажа буферной емкости.

Установка теплоаккумулятора имеет и еще одно преимущество: топливо, сгорающее при оптимальной подаче кислорода, отдает максимум тепловой энергии, и ее излишки не улетают в дымовую трубу, а накапливаются в буферной емкости. Это позволяет поддерживать высокую температуру теплоносителя в контуре отопления в течение нескольких часов после прогорания закладки топлива.

Обвязка твердотопливного котла с теплоаккумулятором предусматривает подсоединение буферной емкости следующим образом:

Чтобы управлять температурой теплоносителя, который подается в радиаторы, предусмотрена установка второго и второго циркуляционного насоса на линии подачи после подключенного к системе бака-теплоаккумулятора.

Время остывания теплоносителя в системе с теплоаккумулятором после затухания котла зависит от объема резервуара и температуры нагрева. Для частного дома площадью 150-200 кв. м требуется буферная емкость объемом от 1 куб. м. Можно приобрести готовый теплоаккумулятор подходящего объема или изготовить его самостоятельно – он представляет собой прямоугольную или цилиндрическую емкость из стального листа, снабженную надежной теплоизоляцией.

Подключение профессиональные рекомендации

Чтобы правильно и максимально эффективно реализовать систему частного отопления на основе любого твердотопливного котла, можно подключать теплоаккумулятор несколькими методами. Они довольно распространены среди профессиональных мастеров, но этому можно обучиться и самостоятельно, так как в данных схемах нет ничего сложного и сверхъестественного.

Совет! Рассмотрите тот факт, что стоимость работ напрямую зависит от основного принципа построения системы постоянной циркуляции топлива в котле.

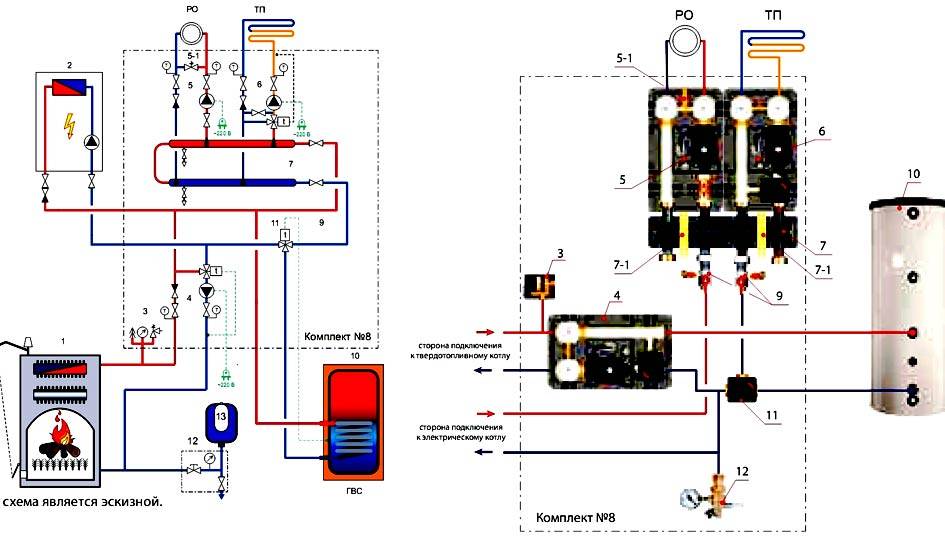

Схема подключения теплоаккумулятора

С подмешиванием жидкости

Схема подключения теплоаккумулятора к твердотопливному котлу распространенного типа предельно понятна. Легко и доступно применяется в обвязках систем постоянного отопления, которые основываются на циркуляции простого гравитационного типа топлива в котле. В этой ситуации происходит такое:

  • Во время нагревания установленного объема воды в самом теплообменнике устройства начинается ее циркуляция по всей системе установленного трубопровода, который проходит через клапан бойлера.
  • Когда заданная пользователем температура достигается, встроенный клапан активно начинает работать и соответственно поддерживать установленный заранее показатель, понемногу подмешивая только холодную воду из самого бойлера.
  • В этот момент в бак наливается горячая вода из установленного агрегата – так происходит зарядка теплоаккумулятора.
  • За все время, которое может быть определено только баком бойлера, топливо полностью выгорает.
  • Начинает обратный процесс, который состоит в подаче воды на небольшие радиаторы. Стабильность температуры сохраняется все время.
  • Когда непосредственный источник нужного тепла не может поддержать стабильный нагрев воды в емкости теплоаккумулятора, установленный клапан оперативно и надежно перекрывается, а система моментально приобретает свое исходное состояние.

Если электропитание отсутствует или же циркулярный насос отказывает, бойлер сразу переходит в специальный буферный режим, который дает возможность всей системе работать только на обратном клапане.

Подключение теплоаккумулятора к твердотопливному котлу

Набранная вода, которая нагрелась до этого момента в самом котле, далее активно поступает в установленный бак. Затем она направляется к нескольким радиаторам отопления. За счет этого непрерывного процесса обеспечивается плавное нагревание воды и аккуратное падение высоких температур.

Совет! Чтобы функционирование схемы отопления было на высоте, теплоаккумулятор надо монтировать достаточно высоко, чтобы не было контакта с радиаторами отопления.

С гидрораспределением

Система такого типа продается практически для каждой модели котла. За счет них можно предусмотреть беспрерывную и стабильную подачу электроэнергии. Чтобы вся обдуманная система работала правильно и налажено, стоит правильно и четко предусмотреть источник стабильного и полноценного питания.

Возможно реализовать такой принцип: установленный бойлер послужит лишь специальной емкостью, которая по максимуму стабилизирует температуру достаточно большого и необходимого для комфорта в помещении объема воды. В этом есть смысл в том случае, когда надо сразу давать питание на несколько контуров частного отопления.

Подключение теплоаккумулятора к твердотопливному котлу такого типа также нашла широкое применение у современных пользователей и застройщиков.

Какую именно схему подключения теплоаккумулятора выбрать зависит исключительно от индивидуальных потребностей владельца дома и проживающих там. Тут надо взвесить все преимущества и недостатки, а также учесть множество факторов, которые могут значительно повлиять на окончательный выбор.

Достаточно многое зависит от площади, которая будет отапливаться с помощью твердотопливного котла; используемых элементов и агрегатов всей установки; рассчитанного количества контуров, которые будут сделаны в обвязке; наличия продуманной системы горячего стабильного водоснабжения всего помещения.

Правильно организовать схему подключения является непростой задачей, которая требует к себе повышенной концентрации и правильного подхода. Если нет уверенности в своих знаниях, лучше доверить процесс опытным и квалифицированным специалистам.

Как вытащить бутылочницу из пазов видео

Собрали с мужем сами всю кухню, а на бутылочнице (точно такая как на фото) застопорились)) Слава богу это была последняя секция. Подскажите, пожалуйста: 1. Как крепится корзина к направляющим? (в комплекте к ним не было фурнитуры кроме самих направляющих) 2. Каков порядок сборки? (направляющие — корпус — фасад?)

Дубликаты не найдены

Если сам шкаф вставили под столешницу—его лучше вынуть —снять одну сторону и дальше—расскажу как я ставлю. Направляющие я прищелкиваю к корзине и в таком виде прикладываю к боковой стенке шкафа, корзины и направляющие должны быть утоплены на 5 мм в глубь — и в этом случае при креплении фасада бутылочница будет закрываться полностью. После этого размечаем отверстия для крепления направляющих в закрытом виде в сборе с корзиной,после этого намеченные точки просверливаем, отодвигаем направляющие от корзины и прикручиваем их в нужные места. Дальше все так же в лежачем положении шкафа я ставлю метки для отверстий в фасаде приложив его шкафу, и соответственно прикручиваю фасад. Очень важная деталь!! если у вас фасады массив -будьте осторожны так как узорчатый внешний вид фасада в некоторых местах очень тонкий и крепления бутылочницы иногда попадают именно в эти тонкие элементы и есть вероятность просверлить насквозь фасад — ! после всего этого можно прикручивать боковую стенку. Вставив шкаф на свое место -подтяните его ножки под уровень всей кухни и притяните его из соседнего шкафа(стягивать все шкафы друг с другом можно шурупами 30 мм—это придаст всей конструкции целостность ) после всего перечисленного регулировка фасада )

В этой версии никак — это кухня для трезвенников.

  1. Характеристики направляющих
  2. Последовательность установки
  3. Как вставить ящик (видео)
  4. Как вынуть ящик (видео)
  5. Ремонт шариковых направляющих
  6. Где купить направляющие

Привет! Когда Вы последний раз мучились с открыванием выдвижного ящика? Думаю не так давно, если зашли на эту страницу. Вы находитесь в нужном месте, в нужное время! Потому-что, благодаря этой статье, Вы с лёгкостью отремонтируете выдвижные ящики.

Предназначение обвязки

Первостепенная задача обвязки – сохранение котла от перегрева. Соответственно, правильно выполненная схема обвязки электрокотла отопления способна значительно сэкономить средства, снизив уровень теплопотери. Кроме того, правильно выполненная обвязка позволяет не использовать качественное и дорогостоящее оборудование, которое позволяет следить за работой системы. В нем просто исчезает необходимость.

В случае если отопительный электрокотел не оснащен автоматическим блоком контроля, правильно выполненная обвязка крайне важна. Ведь она позволяет добиться от работы даже не самого мощного котла максимальной эффективности.

Совместная работа с электрическими котлами

Очень часто водонагреватели на дровах или угле становятся вторым отопительным агрегатом в помещении топочной, где уже есть газовая или электрическая установка. Их потребуется правильно связать между собой для корректной совместной работы, чтобы один агрегат подстраховывал другой. Это очень удобно, например, когда в одном из них прогорит весь уголь. Тогда автоматически включается электрический или газовый водонагреватель. Типовая схема обвязки твердотопливного котла и электрокотла показана на следующем рисунке. Подразумевается, что в электрическом отопителе встроен собственный циркуляционный насос.

Подключение к системе отопления

Подготовленную схему напрямую подключаем к системе отопления. С точки зрения безопасности надо помнить о том, что твердотопливный котел в отдельные моменты может давать чрезмерно высокую температуру. В накопительной бочке может содержаться вода температурой 90-100 градусов. Для стандартных домашних радиаторов отопления это слишком много. Можно сильно обжечься при случайном прикосновении. По этой причине требуется добавить в схему еще один смесительный клапан. Он будет подмешивать в контур остывшую воду.

Если в доме устроены теплые полы, существует возможность подключить их в контур радиаторов для подачи обратки. Потребуется установить еще один насос. Подсоединение пойдет на смесительный узел. По причине высокой температуры воду из нагретого теплообменника забирают не напрямую, а через предохранительный смесительный клапан. Эта деталь устанавливается, чтобы при работе с системой и ее проверке не ошпариться горячим паром.

На следующем этапе подключаем линию рециркуляции теплоносителя в системе через специальный насос. Расставляем в контуре обратные клапаны в соответствии со схемой. На этом полный комплект функциональных элементов завершен, перейдем к арматуре.

Перед котлами требуется поставить еще один фильтр. Затем в высших точках системы монтируем дополнительно автоматические воздухоотводчики. Далее обеспечиваем слив и наполнение системы. Для этого расставляем шаровые краны так, чтобы в дальнейшем выполнять техосмотр и ремонт оборудования, не сливая теплоноситель из контура. Краны нужны для:

  • расширительного бака;
  • котлов;
  • насоса.

В том случае, когда на котлах отсутствуют штатные термометры, их устанавливают дополнительно. Также потребуются два контрольных термометра, расположенные на буферной емкости. Они облегчат контроль работы системы и ее наладку.

Как выбрать буферную емкость

Расчет минимально необходимого объема

Наиболее важным параметром, с которым стоит определиться сразу – объем емкости. Он должен быть как можно большим для максимизации эффективности, но до определенного порога, чтобы мощности котла хватало для его «заряда».

Расчет объема буферной емкости для твердотопливного котла производится по формуле:

m = Q / (k*c*Δt)

  • где, m – масса теплоносителя, после расчета ее не сложно перевести в литры (1 кг воды ~ 1 дм3);
  • Q – необходимое к-во тепла, рассчитывается как: мощность котла * период его активности — теплопотери дома * период активности котла;
  • k – КПД котла;
  • c – удельная теплоемкость теплоносителя (для воды это известная величина – 4,19 кДж/кг*°C = 1,16 кВт/м3*°С);
  • Δt – разница температур в трубах подачи и обратки котла, снимаются показатели при установившейся работе системы.

Например, для среднестатистического дома с кладкой в 2 кирпича площадью 100 м2 теплопотери, грубо, составляют 10 кВт/час. Соответственно, необходимое количество тепла (Q) для поддержания баланса = 10 кВт. Дом отапливается котлом мощностью 14 кВт и КПД 88%, дрова в котором прогорают за 3 часа (период активности котла). Температура в трубе подачи – 85°C, а в обратке – 50°C.

Сначала нужно рассчитать необходимое к-во тепла.

Q = 14*3-10*3 = 12 кВт.

В итоге m = 12 / 0,88*1,16*(85-50) = 0,336 т = 0,336 кубометра или 336 литров. Это минимально необходимый объем буферной емкости. При такой вместимости, после прогорания закладки (3ч), теплоаккумулятор накопит и распределит далее 12 кВт тепла. Для дома из примера это более 1 дополнительного часа теплых батарей на одной закладке.

Калькулятор расчета минимально необходимой емкости теплоаккумулятора

Количество теплообменников

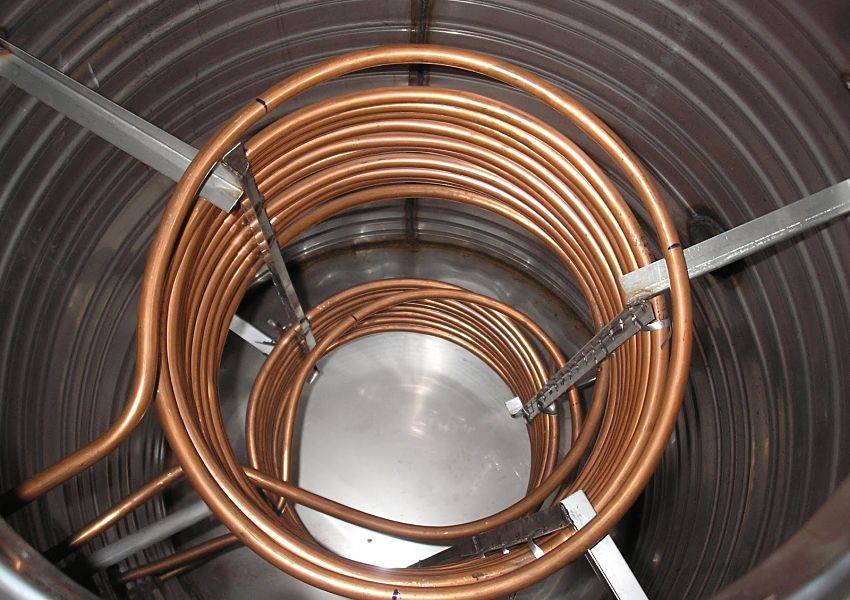

Медные внутренние теплообменники накопительного бака.

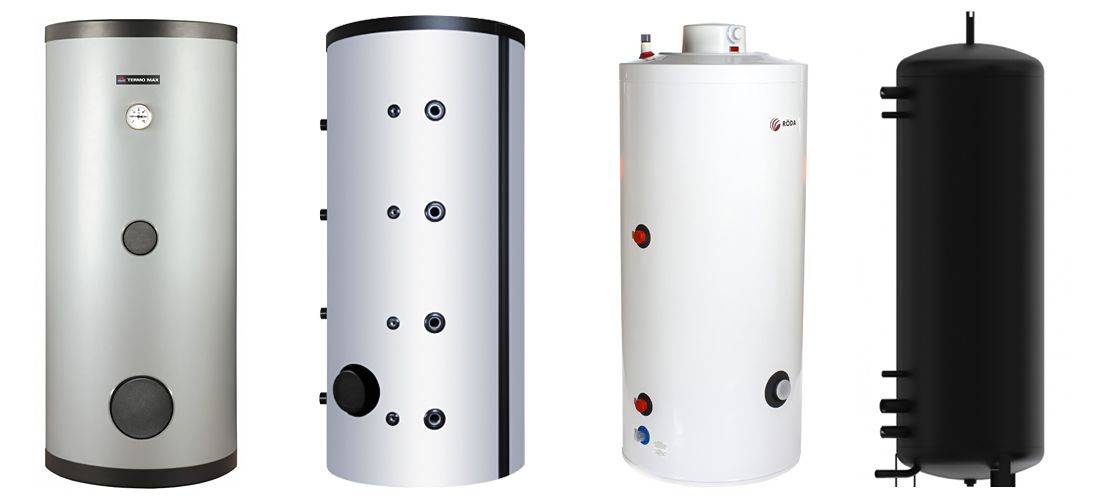

После подбора объема, второе, на что стоит обратить внимание – наличие теплообменников и их количество. Выбор зависит от желаний, требований к СО и схемы подключения бака

Для самой простой системы отопления достаточно пустой модели без теплообменников.

Однако если в контуре отопления планируется естественная циркуляция, нужен дополнительный теплообменник, поскольку малый контур котла может функционировать лишь при принудительной циркуляции. Давление в таком случае выше, чем в отопительном контуре с естественной циркуляцией. Для обеспечения ГВС или подключения теплых полов также потребуются дополнительные теплообменники.

Максимально допустимое давление

При выборе буферной емкости с дополнительным теплообменником, следует обратить на максимально допустимое рабочее давление, которое должно быть не ниже, чем в любом из контуров отопления. Бак моделей без теплообменников в большинстве случаев рассчитаны на внутреннее давление до 6 бар, чего более чем достаточно для среднестатистической СО.

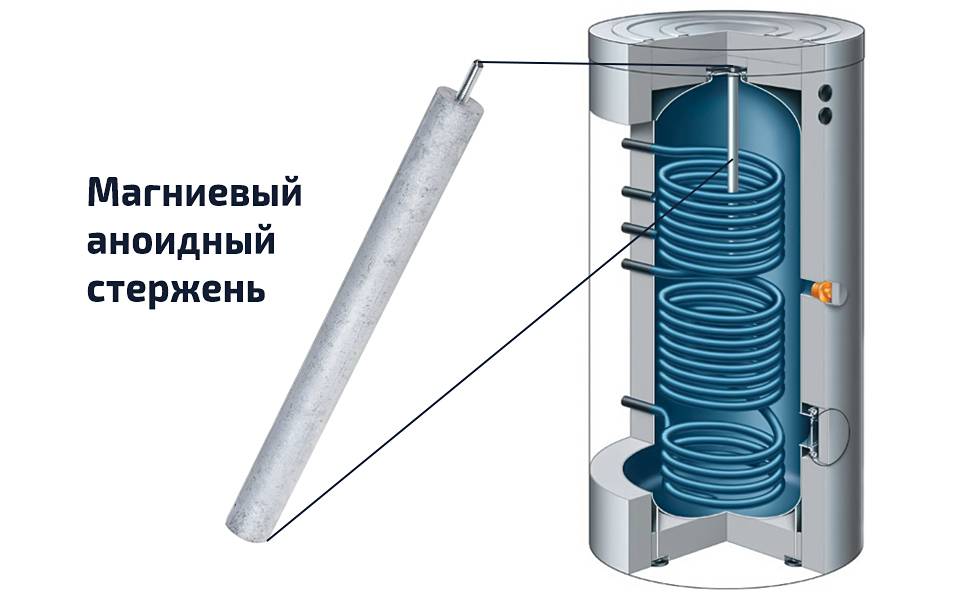

Материал внутренней емкости
