Расход газа из газгольдера на отопление дома - полный анализ

От чего зависит расход газа в газгольдере: физика процесса, опыт эксплуатации

Ориентация газгольдера при монтаже

  • нагреватели, потребляющие электроэнергию
  • дополнительные ёмкости-испарители

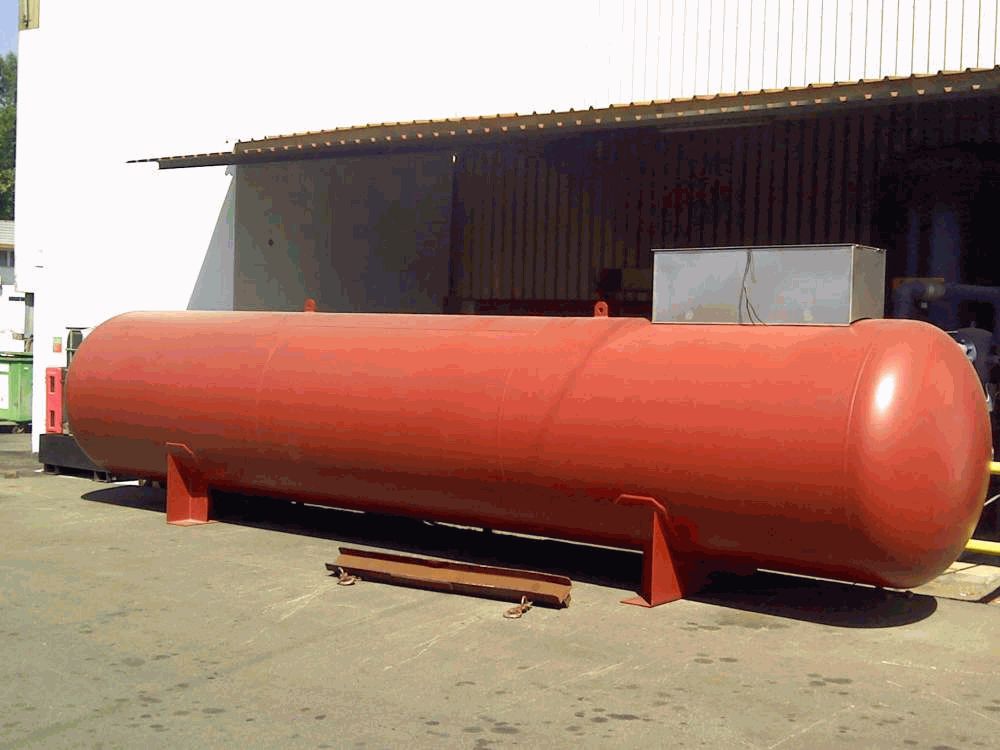

Горизонтальная ориентация газгольдера

  • большая производительность за счёт повышенной площади испарения
  • минимум дополнительного оборудования для обеспечения требуемых параметров газоснабжения
  • увеличенные габариты повышают продолжительность периода между заправками
  • большая ёмкость газгольдеров подземной установки при одновременной экономии полезной площади участка
  • большая занимаемая площадь при наземной установке
  • большой объём земляных работ
  • высокая стоимость оборудования с высокой горловиной для глубокой установки

Объем газгольдера для загородного дома

Содержание

В случае автономной газификации дома, непрерывность подачи газа во многом зависит от объема газгольдера, который используется в системе. Поэтому специалисты компаний, занимающихся разработкой газоснабжения для загородных домов и коттеджей, еще на этапе проектирования рассчитывают правильный объем газгольдера, чтобы не оставить своих клиентов в холодное время года без нормального отопления.

Вместительность газгольдеров

Средний размер газовых хранилищ для частных жилых объектов варьируется от 2,7 куб. м до 10 куб. м. Однако такие цифры не являются пределом. Для небольших промышленных предприятий емкость резервуара может составлять до 200 куб. м. Еще больше поражают своими масштабами газгольдеры, которые используются на крупных газораспределительных станциях. В отдельных случаях объем такого хранилища достигает 100 тыс. куб. м.

Естественно, для загородных коттеджей такие размеры совершенно ни к чему, и обычно для решения всех нужд в плане отопления, приготовления пищи, подогрева бассейна и пр., вполне хватает резервуара с вместительностью до 10 кубометров газа, даже если речь идет о крупных 2-х или 3-х этажных виллах.

Газгольдер, объемом в 10 куб. метров.

При выборе емкости газохранилища для своего дома необходимо предусмотреть один важный нюанс. Оно никогда не заполняется «под завязку», а полезный объем составляет всего 85%. Поэтому рассчитывать общие габариты нужно с определенным запасом.

Выбор объема газгольдера для загородного дома

На расход и, соответственно, общую емкость газового резервуара влияет несколько факторов, и это не только полная площадь отапливаемого помещения, а еще и среднегодовая температура, количество проживающих человек, степень утепления здания и мощность отопительного оборудования.

От размеров газохранилища зависит частота его заправки. Впрочем, если речь идет не о сезонном дачном домике, а о постоянном месте жительства, тогда в любом случае заправлять резервуар придется не реже, чем два раза в год. Это вызвано тем, что летняя и зимняя газовые смеси имеют разную пропорцию пропана и бутана, поэтому, чтобы зимой не замерзнуть, необходимо использовать предназначенный для этого периода состав газа.

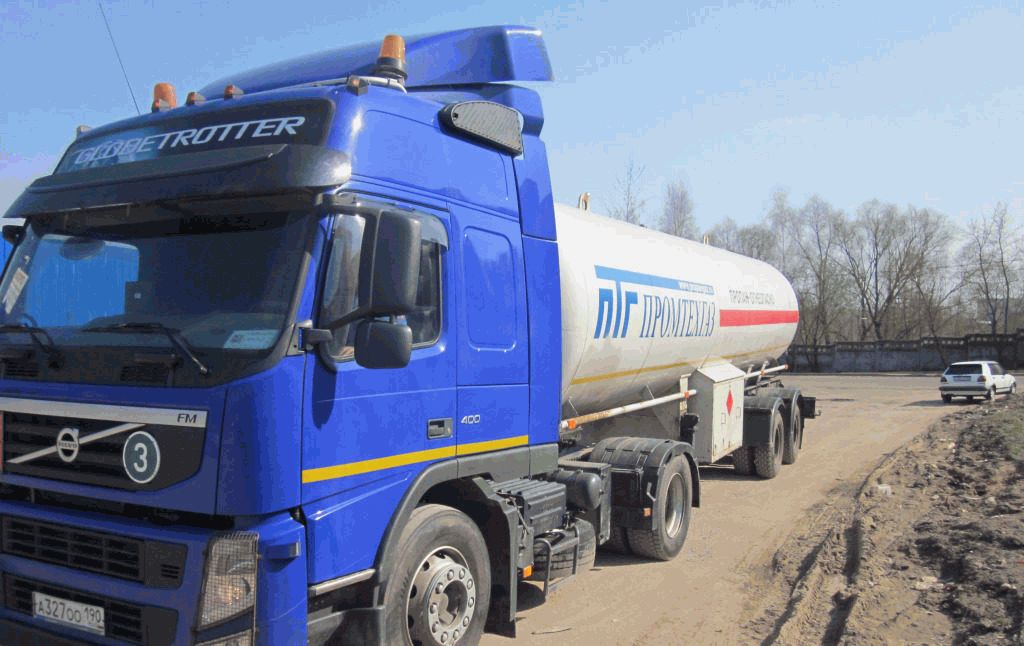

Заправляйте свои объемы газгольдеров в проверенной компании Промтехгаз

Расчет оптимальной вместительности

Обычно объем газгольдера рассчитывается специалистами компании, которая разрабатывает автономную систему газоснабжения. Однако, при желании, владельцы жилья могут сами определить данный параметр.

Объем газгольдера зависит от количества устройств, потребляемых газ и т.д.

Стоимость домашних газохранилищ в зависимости от их объема

Учитывая объем газового резервуара, в среднем газгольдеры находятся в следующем ценовом диапазоне (без учета работ по установке оборудования и газификации жилого объекта):

  • 2,7 куб. м (площадь 120 кв. м) – 125 тыс. руб.;
  • 4,85 куб. м (260 кв. м) – 140-190 тыс. руб.;
  • 6,4 куб. м (500 кв. м) – 180-240 тыс. руб.;
  • 9,15 куб. м (850 кв. м) – 255-320 тыс. руб.;

Как правило, при определении размера резервуара, берется во внимание целый отопительный сезон (6 холодных месяцев), чтобы одного полного заполнения хватило на все нужды в зимний период, учитывая климатические условия конкретного региона. Поэтому, зная цену на пропан-бутан и размер своего газохранилища, можно для себя определить стоимость отопительного сезона

Простые расчеты показывают, что при объеме газгольдера 3000 л и цене на газ 14.3 руб./л в холодный период на отопление придется потратить приблизительно 43 тыс. рублей, если заправлять в компании Промтехгаз. Сравнительно небольшая цена за право пользоваться всеми благами непрерывного газоснабжения и возможность находиться в теплом помещении, когда за окном большие морозы.

Больше статей об автономной газификации Вы найдете в соответствующем разделе.

Что влияет на расход газа?

Топливный расход определяется, во-первых, мощностью — чем мощнее котел, тем интенсивнее расходуется газ. При этом влиять извне на эту зависимость трудно.

Даже если вы приглушите 20-киловаттный аппарат до минимума, он все равно будет потреблять топлива больше, чем его менее мощный 10-киловаттный собрат, включенный на максимум.

Из этой таблицы видно, какова зависимость между отапливаемой площадью и мощностью газового котла. Чем мощнее котел, тем он дороже. Но чем больше площадь отапливаемых помещений, тем быстрее котел самоокупается

Во-вторых, берем во внимание тип котла и принцип его функционирования:

  • открытая или закрытая камера сгорания;
  • конвекционный или конденсационный;
  • обычный дымоход или коаксиальный;
  • один контур или два контура;
  • наличие автоматических датчиков.

В закрытой камере топливо сжигается более экономно, чем в открытой камере. КПД конденсационного агрегата благодаря встроенному дополнительному теплообменнику для конденсации паров, присутствующих в продукте сгорания, повышается до 98-100% в сравнении с 90-92% КПД конвекционного агрегата.

С коаксиальным дымоходом также повышается значение КПД — холодный воздух с улицы подогревается разогретой выхлопной трубой. Из-за второго контура идет, конечно, увеличение расхода газа, но и газовый котел в этом случае обслуживает не одну, а две системы — отопление и горячее водоснабжение.

Автоматические датчики – полезная вещь, они ловят внешнюю температуру и настраивают работу котла на оптимальный режим.

В-третьих, смотрим на техническое состояние оборудования и качество самого газа. Накипь и окалина на стенках теплообменника существенно понижают теплоотдачу, компенсировать ее недостаток приходится увеличением мощности.

Увы, и газ может быть с водяной и прочей примесью, но вместо того, чтобы выставлять претензии поставщикам, мы переключаем регулятор мощности на несколько делений в сторону максимальной отметки.

Одна из современных высокоэкономичных моделей — напольный газовый конденсационный котёл марки Baxi Power мощностью 160 кВт. Такой котел обогревает 1600 кв. м площади, т.е. большой дом в несколько этажей. При этом по паспортным данным он расходует природного газа 16,35 куб. м в час и имеет КПД 108%

И, в-четвертых, площадь отапливаемых помещений, естественная убыль тепла, продолжительность отопительного сезона, погодные особенности. Чем просторнее площадь, чем выше потолки, чем больше этажей, тем больше топлива потребуется, чтобы отопить такое помещение.

Учитываем некоторую утечку тепла сквозь окна, двери, стены, крышу. Год на год не приходится, бывают и теплые зимы, и трескучие морозы – погоду не предугадаешь, но кубометры расходуемого на отопление газа от нее зависят напрямую.

Методика расчета для природного газа

Примерный расход газа на отопление считается исходя из половинной мощности установленного котла. Все дело в том, что при определении мощности газового котла закладывается самая низкая температура. Это и понятно — даже когда на улице очень холодно, в доме должно быть тепло.

Посчитать расход газа на отопление можно самостоятельно

Но считать расход газа на отопление по этой максимальной цифре совсем неверно — ведь в основном температура значительно выше, а значит, топлива сжигается намного меньше. Потому и принято считать средний расход топлива на отопление — порядка 50% от теплопотерь или мощности котла.

Считаем расход газа по теплопотерям

Если котла еще нет, и вы оцениваете стоимость отопления разными способами, считать можно от общих теплопотерь здания. Они, скорее всего, вам известны. Методика тут такая: берут 50% от общих теплопотерь, добавляют 10% на обеспечение ГВС и 10% на отток тепла при вентиляции. В результате получим средний расход в киловаттах в час.

Далее можно  узнать расход топлива в сутки (умножить на 24 часа),  в месяц (на 30 дней), при желании — за весь отопительный сезон (умножить на количество месяцев, на протяжении которых работает отопление). Все эти цифры можно перевести в кубометры (зная удельную теплоту сгорания газа), а потом перемножить кубометры на цену газа и, таким образом, узнать затраты на отопление.

Наименование толпиваЕдиница измеренияУдельная теплота сгорания в кКалУдельная теплота сгорания в кВтУдельная теплота сгорания в МДж
Природный газ1 м 38000 кКал9,2 кВт33,5 МДж
Сжиженный газ1 кг10800 кКал12,5 кВт45,2 МДж
Уголь каменный (W=10%)1 кг6450 кКал7,5 кВт27 МДж
Пеллета древесная1 кг4100 кКал4,7 кВт17,17 МДж
Высушенная древесина (W=20%)1 кг3400 кКал3,9 кВт14,24 МДж

Пример расчета по теплопотерям

Пусть теплопотери дома составляют 16 кВт/час. Начинаем считать:

  • средняя потребность в тепле в час — 8 кВт/ч + 1,6 кВт/ч + 1,6 кВт/ч = 11,2 кВт/ч;
  • в день — 11,2 кВт * 24 часа = 268,8  кВт;
  • в месяц — 268,8 кВт * 30 дней = 8064 кВт.

Переводим в кубометры. Если использовать будем природный газ, делим расход газа на отопление в час: 11,2 кВт/ч / 9,3 кВт = 1,2 м3/ч. В расчетах цифра 9,3 кВт — это удельная теплоемкость сгорания природного газа (есть в таблице).

Так как котел имеет не 100% КПД, а 88-92%, придется внести еще поправки на это — добавить порядка 10% от полученной цифры. Итого получаем расход газа на отопление в час — 1,32 кубометра в час. Далее можно рассчитать:

  • расход в день: 1,32 м3 * 24 часа = 28,8 м3/день
  • потребность в месяц:28,8 м3/день * 30 дней =  864 м3/мес.

Средний расход за отопительный сезон зависит от его длительности — умножаем на количество месяцев, пока длится отопительный сезон.

Этот расчет — приблизительный. В какой-то месяц потребление газа будет намного меньше, в самый холодный — больше, но в среднем цифра будет примерно такой же.

Расчет по мощности котла

Расчеты будут немного проще, если имеется рассчитанная мощность котла — тут уже учтены все необходимые запасы (на ГВС и вентиляцию). Потому просто берем 50% от расчетной мощности и далее считаем расход в день, месяц, за сезон.

Например, проектная мощность котла — 24 кВт. Для расчета расхода газа на отопление берем половину: 12 к/Вт. Это и будет средняя потребность в тепле в час. Чтобы определить расход топлива в час, делим на теплотворную способность, получаем 12 кВт/час / 9,3 к/Вт =  1,3 м3. Далее все считается как в примере выше:

  • в день: 12 кВт/ч * 24 часа = 288 кВт в перерасчете на количество газа — 1,3 м3 * 24 = 31,2 м3
  • в месяц: 288 кВт * 30 дней = 8640 м3, расход в кубометрах 31,2 м3 * 30 = 936 м3.

Далее добавим 10% на неидеальность котла, получим, что для этого случая расход будет чуть больше 1000 кубометров в месяц (1029,3 куб). Как видите, в этом случае все еще проще — меньше цифр, но принцип тот же.

По квадратуре

Еще более приблизительные расчеты можно получить по квадратуре дома. Есть два способа:

  • Можно посчитать по СНиПовским нормам — на обогрев одного квадратного метра в Средней Полосе России в среднем требуется 80 Вт/м2 . Эту цифру можно применять, если ваш дом построен по всем требованиям и имеет хорошее утепление.
  • Можно прикинуть по среднестатистическим данным:
    • при хорошем утеплении дома требуется 2,5-3 куб/м2;
    • при среднем утеплении расход газа 4-5 куб/м2.

Каждый хозяин может оценить степень утепления своего дома, соответственно, можно прикинуть, какой расход газа будет в данном случае. Например, для дома в 100 кв. м. при среднем утеплении потребуется 400-500 кубометров газа на отопление,  на дом в 150 квадратов уйдет 600-750 кубов в месяц, на отопление дома площадью 200 м2 — 800-100 кубов голубого топлива. Все это — очень приблизительно, но цифры выведены на основании многих фактических данных.

Заправка газгольдера

Заправку газгольдера производят через заправочный клапан при помощи специального транспортного средства – машины газовоза (емкость бака может доходить до 55 м³), процесс наполнения резервуара газом отслеживают по уровнемеру, который указывает степень заполнения емкости в процентах.

Резервуар наполняют до уровня 85% от общего объема, остальные 15% емкости предназначены для размещения газообразной фазы, которая образуется в результате испарения жидкости.

Рис. 21 Заправка газгольдера сжиженным газом

Выбирая вариант автономного газоснабжения загородного дома, многие останавливают свой выбор на подземных емкостях для хранения сжиженного газа – газгольдерах. При этом им придется столкнуться не только с очень высокой стоимостью резервуара, но и дальнейшими расходами на регулярное обслуживание и технические осмотры.

Выбор оборудования

Ответственность за выбор любого газового оборудования лучше возложить на проектировщиков.

Именно они смогут не только правильно определить требуемые характеристики газгольдера, но и грамотно разместят его на приусадебном участке.

О каких характеристиках идет речь?

  1. В зависимости от количества газопотребляющих приборов и их единичных расходов определяется общая потребность дома в газе. Исходя из этой величины, специалисты решают, какая минимальная вместимость должна быть у резервуара.
  2. Газгольдеры могут устанавливаться на сетях с разным давлением газа. Промышленное оборудование монтируется на высоконапорных газопроводах, в то время как к жилым постройкам подводят газ низкого давления.
  3. Резервуар может быть как горизонтальным, так и вертикальным. Выбор конструкции зависит от наличия свободного места на участке, степени озеленения и благоустройства, удаления от жилых построек и коммуникаций.
  4. Газовое хранилище может устанавливаться подземно или надземно. При этом решающее значение имеет возможность соблюсти нормы по минимальному расстоянию от оборудования до жилой части дома и организации безопасной эксплуатации.

Важный момент: при отрицательных температурах газ испаряется хуже, поэтому установка надземных резервуаров нежелательна. Мало того, что надземное оборудование занимает место. Для нормального газоснабжения понадобится принимать меры по нагреву газа.

Монтаж газгольдера

Газгольдер наружной установки

  • для уличных моделей не нужно рыть котлован и оплачивать земляные работы по дальнейшему благоустройству участка
  • под землёй активно проходят процессы коррозии, поэтому защита от них потребует дополнительных материальных вложений
  • наземный монтаж — единственный вариант в случае высоких грунтовых вод на участке
  • повышенные требования безопасности, влекущие увеличение стоимости монтажных работ и аппаратуры
  • сложность теплоизоляции — при понижении температуры воздуха замедляется переход жидкой фракции в газообразное состояние, падает давление в системе подводящих труб, останавливают работу газовые котлы
  • трудности с размещением газгольдеров большого объёма на небольших участках, уменьшаются возможности спланировать участок исходя из ландшафтных предпочтений

Газгольдер подземной установки

стабильная работа в любых климатических условиях — температура окружающего пространства не изменяется резко и не опускается до критических для процесса испарения величин

Особенно это важно зимой, т.к. у замёрзшего газа в газгольдере нет испарения и газ не будет поступать в дом.
повышенная безопасность — при утечке газа вероятность взрыва минимальна
над ёмкостью остаётся свободная площадь

  • рытьё котлована для больших газгольдеров потребует работы на участке тяжёлой строительной техники, лишнюю землю придётся куда-то вывозить
  • необходимость обустройства надёжной подушки под ёмкость
  • повышенные требования к антикоррозийной обработке
  • на глинистых грунтах необходима защита от подвижек

Расчет затрат на устройство автономного газового отопления

Сравнивая, какая из разновидностей отопительных систем окажется наименее затратной, нужно в первую очередь обратить внимание на расход сжиженного газа на отопление. Желательно сопоставить предстоящие затраты с аналогичными расходами для других видов топлива и решить, какой вариант будет выгоднее

Начальные затраты на оборудование и обустройство

Расходы на приобретение оборудования и устройство в своем доме автономной системы отопления на сжиженном газе могут несколько различаться в разных регионах проживания. Но в целом, если сравнивать с подключением к магистральному газопроводу, разница в стоимости будет несущественной. Дороже выйдет, только если использовать не баллоны, а газгольдер объемом в несколько кубов. Его стоимость будет больше 300 000 рублей.

Также почти равноценно по стоимости обустройство помещений для котлов, использующих СУГ, в сравнении с теми, что работают на солярке. Как свидетельствуют отзывы, отопление сжиженным газом лишь тогда требует более высоких начальных затрат, когда оно служит альтернативой твердотопливному или электрическому отоплению. Но в ходе дальнейшей эксплуатации вложенные в отопление частного дома сжиженным газом средства постепенно окупятся за счет выгодности этого вида топлива.

Расходы газа но отопление частного дома

Еще несколько лет назад пропан-бутановая смесь стоила намного дороже, чем магистральный газ (метан), но со временем ценовая разница между ними уменьшается. Поэтому относительные показатели стоимости и расхода сжиженного газа на отопление демонстрируют целесообразность использования данного энергоносителя.

Удельная теплота сгорания, мДж

Наиболее простым способом определить реальный расход сжиженного газа на отопление дома будет — соотнести массу газа в одном баллоне с технологическими характеристиками отопительного оборудования. При этом удобнее рассчитывать расход именно по массе, поскольку объем (в литрах) зависит от плотности и процентного состава закачанной в баллон пропан-бутановой смеси.

Стандартный 50-литровый баллон бывает заполнен 35–40 литрами СУГ, что в пересчете на массу дает в среднем 22 кг газа.

Разберем конкретный пример для определения необходимого количества сжиженного газа в баллонах на отопление дома площадью 100 м²:

  • На обогрев указанной площади понадобится (по максимальным нормам) 10 кВт теплоэнергии;
  • Однако котел не функционирует постоянно в максимальном режиме, и средний коэффициент его загрузки допустимо принять за 0,5. Значит, нам необходимо 5 кВт;
  • При калорийности сжиженного газа 46 мДж/кг для производства 1 кВт теплоэнергии будет израсходовано около 0,1 кг СУГ в час, а для 5 кВт потребуется 0,5 кг СУГ;
  • В сутки будет расходоваться 12 кг, или почти половина баллона;
  • Месячный расход сжиженного газа на непрерывное отопление дома составит примерно 13–15 баллонов.

Объема газгольдера может хватить для работы отопительной системы в течение всего сезона

Каким будет расход, если пользоваться не баллонами, а закачивать топливо в газгольдер? Насколько часто придется вызывать заправщик для пополнения запаса газа в наиболее распространенном среди потребителей «пятикубовом» резервуаре? Давайте разберемся:

  • Любую из емкостей для сжиженного газа заполняют не «под горлышко», а только на 80–85%. Соответственно, в резервуаре объемом 5 м³ будет находиться около 4250 литров или (в пересчете на массу) 2300 кг газа;
  • Мы уже определили, что в нашем случае система отопления на сжиженном газе расходует 0,5 кг топлива в час;
  • Делим общую массу содержащегося в газгольдере газа 2300 кг на 0,5 кг/час, и получаем 4600 часов — на такое время нам хватит запаса топлива;
  • Разделив 4600 часов на 24, получаем итог — 190 дней. То есть, одной заправки газгольдера объемом 5 м³ достаточно для обогрева дома 100 м² практически на весь отопительный сезон (в условиях умеренного климата).

Это теоретические выкладки, но в реальности расход топлива можно существенно уменьшить. При правильной настройке режимов горения газовый котел отопления для сжиженного газа способен потреблять в 1,5–2 раза меньше топлива, а температура в доме при этом будет поддерживаться на приемлемом уровне.

Для уменьшения количества сгораемого газа используйте автоматику, которая в ночное время переводит котел в умеренный режим, снижая температуру в системе на 7–9 градусов, тем самым добиваясь сокращения расходов на 30%.

Комплектующие

В этой ситуации все зависит от цены, вида модели, и производителя. Но даже покупка дорогостоящего оборудования, не гарантирует вхождения в свои комплектующие, полного набора всех необходимых инструментов для комфортной работы.

Вот список инструментов, которые могут понадобиться, чтобы комфортно пользоваться лазерной установкой.

  • Кейс для транспортировки оборудования.
  • Защитные очки от лазерного света.
  • Мишени визирные.
  • Приемник лазера.
  • Пульт управления.
  • Крепление для аппарата.
  • Штатив.
  • Магнитные крепления, для установки прибора на вертикальную плоскость.
  • Дополнительный аккумулятор.

Хотя такой прибор, как лазерный уровень, является дорогостоящим инструментом, его характеристики и возможности, легко окупают свою стоимость, делая работу более комфортной, быстрой и удобной.

Какими бывают газгольдеры конструктивные особенности

По месту расположения различают наружные и подземные газгольдеры, первые ввиду слишком низких температур в зимнее время не используются в бытовом хозяйстве – для них нужен обогрев, что экономически невыгодно.

Также газгольдеры могут располагаться вертикально и горизонтально по отношению к плоскости земли, но в связи с тем, что вертикальные виды имеют малую площадь испарения по сравнению с горизонтально размещенными, они редко применяются в промышленной и бытовой сферах.

Практически все подземные газгольдеры имеют однотипную конструкцию из резервуара и горловины, минимальная глубина залегания резервуара под поверхностью земли – около 600 мм, некоторые модели комплектуются люком-лазом.

Поэтому отечественный производитель поставляет на рынок резервуары с конструктивным исполнением (высокой горловиной), рассчитанным на эксплуатацию в холодных климатических условиях, но как отмечалось выше, материал их изготовления значительно уступает европейской стали по качеству.

Рис. 19 Типовые конструкции арматурных отсеков газгольдеров для автономного газоснабжения

Использование двух и более газгольдеров

Иногда, вместо одного, устанавливают два газгольдера (в случаях, когда на участке недостаточно места, увеличился объем потребления и т.д.) при этом их соединяют друг с другом по жидкой и газообразной фазам. Таким образом, можно увеличить объем сохраняемого газа, площадь его испарения, заправлять резервуары поодиночке или вместе.

При их соединении удобнее использовать модели с высокими патрубками, которые является одним из вариантов стандартных конструктивных исполнений.

Как правильно установить газгольдер

Установкой газгольдера занимается только специализированные фирмы со штатом опытных работников, для проведения работ требуется специальная техника для перемещения тяжелых грузов, приспособления для сварки ПНД труб – теоретическая возможность провести работы своими руками (не считая других нюансов) практически отсутствует. Последовательность проведения работ специализированной фирмой:

  • В соответствии с планом дома выбирается подходящий участок для размещения резервуара.
  • В заданном месте выкапывается котлован необходимого размера и траншея для размещения трубопровода ниже глубины промерзания грунта, на дне котлована по горизонтальному уровню формируется песчаная подушка.

Рис. 20 Установка газгольдера – основные этапы

  • Поверх подушки укладывается бетонная плита с четырьмя выступающими пластинами с отверстием и размером с газгольдер, при укладке ее дополнительно проверяют на соответствие горизонту.
  • Вдоль осевой линии плиты размещается резиновая подложка для защиты емкости от коррозии и механических повреждений, после чего резервуар выгружается и укладывается на подложку. Он закрепляется стальными тросами в защитной оболочке прикручиванием к стальным пластинам. Некоторые резервуары оснащены стальными опорами и не требуют подложки для установки.
  • Устанавливают на резервуар регулятор давления, подключают пластиковую трубу газопровода и прокладывают ее в траншее с небольшим уклоном, в самой нижней точке устанавливают конденсатосборник.
  • Приваривают к концу подземной газопроводной ПНД трубы цокольный ввод, свободный конец заводят в дом.
  • По окончании работ проводят проверку системы опрессовкой, засыпают котлован и траншею, восстанавливают травяное покрытие, укладывая на место снятый дерн.

В какое время года можно устанавливать газгольдер?

В любое.

Когда речь идёт об автономной газификации личных подворий (коттеджей, загородных домов, дач), мы подразумеваем монтаж подземного газгольдера горизонтального типа в совокупности с комплексом других работ, в полной мере обеспечивающих понятие «работа под ключ».

И не только подразумеваем.

настоятельно рекомендует именно такую конфигурацию при реализации проекта «от» и «до» силами компании.

Для оптимального функционирования автономного газоснабжения надо создать условия, при которых система будет постоянно в благоприятных для себя температурных условиях окружающей среды

Такое возможно при нахождении ниже уровня промерзания грунта.

Следовательно, предстоит большой объем выемки грунта:

– котлован для газгольдера;

– траншеи для трубопровода.

Какое время года целесообразнее для рытья земли?

Конечно же, тёплое – весенне-осеннее.

Ещё два аргумента в пользу летних работ:

  • Имеет значение качество бетонной подушки, на которой предстоит зиждиться резервуару. Бетон застывает и отзывчив на предварительное трамбование только при плюсовых температурах.
  • Газовая магистраль от ёмкости к дому изготавливается из пластиковых труб, стыки которых свариваются специальным инструментом. Температура окружающей среды для этого вида работ нормируется техническими условиями.

Вместе с тем холодное время года – не помеха для монтажа автономной газификации. Зачем ждать наступления весны, если решили заказать САГ, когда на улице завывает вьюга. Наслаждайтесь комфортом сразу.

Осуществляем работы и при температуре минус 40.

И люди у нас закалённые, с опытом работы в условиях севера, и техника соответствует решению таких задач.

Когда за дело берутся профессионалы, время года не имеет ни малейшего значения.

Заказывайте хоть летом, хоть зимой.

Наслаждайтесь теплом!

Подготовка к работе

Аккумуляторные блоки по своему устройству почти все одинаковые и состоят из корпуса, внутри которого находятся аккумуляторные элементы, спаянные в определенной последовательности.

Инструменты, необходимые для отсоединения батареи в зависимости от типа крепления:

  • набор отверток;
  • киянка с резиновым бойком;
  • нож с тонким лезвием;
  • строительный фен (при наличии).

Формулы тепловой нагрузки и расхода газа

Расход газа условно обозначается латинской буквой V и определяется по формуле:

V = Q / (n/100 х q), где

Q – тепловая нагрузка на отопление (кВт/ч), q – теплотворная способность газа (кВт/м³), n – КПД газового котла, выраженный в процентах.

Расход магистрального газа измеряется в кубических метрах в час (м³/ч), сжиженного – в литрах или килограммах в час (л/ч, кг/ч).

Расход газа рассчитывается перед проектированием системы отопления, выбором котла, энергоносителя, а затем легко контролируется с помощью счетчиков

Рассмотрим подробно, что обозначают переменные в данной формуле и каким образом их определить.

Понятие «тепловая нагрузка» приводится в федеральном законе «О теплоснабжении». Изменив немного официальную формулировку, скажем просто, что это количество тепловой энергии, переданной в единицу времени для поддержания комфортной температуры воздуха в помещении.

В дальнейшем мы будем также использовать понятие «тепловая мощность», поэтому заодно приведем и его определение применительно к нашим расчетам. Тепловой мощностью называют количество тепловой энергии, которую может произвести газовый котел за единицу времени.

Тепловая нагрузка определяется в соответствии с МДК 4-05.2004 путем теплотехнических расчетов.

Упрощенная формула:

Q = V x ΔT x K / 860.

Здесь V – объем помещения, который получает путем умножения высоты потолка, ширины и длины пола.

ΔT – разница между температурой воздуха снаружи здания и необходимой температурой воздуха в отапливаемом помещении. Для расчетов используют климатические параметры, приведенные в СП 131.13330.2012.

Чтобы получить максимально точные показатели расхода газа, используются формулы, в которых учитывается даже расположение окон – солнечные лучи прогревают комнату, сокращая теплопотери

K – коэффициент потерь тепла, который точно определить трудней всего из-за влияния множества факторов, включая количество и положение внешних стен относительно сторон света и режима ветра в зимний период; количество, тип и размеры окон, входных и балконных дверей; тип используемых строительных и теплоизоляционных материалов и так далее.

На ограждающих конструкциях дома есть участки с повышенной теплоотдачей – мостики холода, из-за которых расход топлива может значительно увеличиться

При необходимости выполнить расчет с погрешностью в пределах 5%, лучше провести тепловой аудит дома.

Если требования к расчетам не столь жесткие, можно использовать усредненные значения коэффициента теплопотерь:

  • повышенная степень теплоизоляции – 0,6-0,9;
  • теплоизоляция средней степени – 1-1,9;
  • низкая теплоизоляция – 2-2,9;
  • отсутствие теплоизоляции – 3-4.

Двойная кирпичная кладка, небольшие окна с трехкамерными стеклопакетами, утепленная кровельная система, мощный фундамент, теплоизоляция с помощью материалов с низкой теплопроводностью – все это говорит о минимальном коэффициенте потери тепла вашим домом.

При двойной кирпичной кладке, но обычной кровле и окнами с двойными рамами коэффициент повышается до средних значений. Те же параметры, но одинарная кирпичная кладка и простая кровля – признак низкой теплоизоляции. Отсутствие теплоизоляции характерно для дачных домов.

Об экономии тепловой энергии стоит позаботиться уже на этапе строительства дома, выполнив утепление стен, кровли и фундамента и установив многокамерные окна

Выбрав значение коэффициента, наиболее соответствующее теплоизоляции вашего дома, подставляем его в формулу расчета тепловой нагрузки. Далее по формуле рассчитываем расход газа на поддержания комфортного микроклимата в загородном доме.

Выбор газгольдера без ошибок, нюансы, рекомендации специалистов

Не следует применять бывшие в употреблении, самодельные и другие емкости, не соответствующие стандартам

Для обеспечения высокого уровня безопасности надо использовать только качественное газовое оборудование заводского производства. При покупке надо убедится в наличии сертификатов, официальных гарантийных обязательств. Также заслуживают внимания следующие факты:

  • Достаточно прочные стенки делают из стали толщиной 6-10 мм.
  • Встроенными ребрами жесткости повышают устойчивость к механическим воздействиям.
  • Самый недорогой антикоррозийный слой, из битумной мастики, является менее долговечным.
  • Эпоксидная смола выполняет свои функции длительное время. Но такое покрытие способны повредить удары, перепады температуры.
  • За полимерный слой придется заплатить дороже. Но такое покрытие сохраняет герметичность в течение многих лет, поэтому в итоге получится сэкономить.
  • Дополнительную защиту обеспечивают с применением активных и пассивных электрохимических технологий.
  • Лучше, если вся предохранительная и запорная арматура есть в стандартной комплектации. В этом случае на эти узлы распространяются общие гарантии производителя.
  • В подземном варианте монтажа горизонтального газгольдера для загородного дома можно исключить дополнительный подогрев.

При необходимости – устанавливают специализированный испаритель

На схеме показаны компоненты соответствующего оснащения резервуара (6). Для контроля газообразования используют датчик (8), установленный в горловине. Сигнал с него (5) поступает на котел отопления (1). Жидкую смесь пропана и бутана (7) нагревает змеевик, который подключен к подающей (9) и обратной (10) трубам. По этому контуру циркулирует антифриз. Рабочая смесь в газообразном состоянии (11) подается потребителям (2) через открытый электромагнитный вентиль (3).

Люк достаточной ширины пригодится для технологического осмотра

Стандартными правилами эксплуатации предусмотрено периодическое удаление парафинов и других загрязнений. Также необходима визуальная проверка состояния швов. Эти регламентные операции выполняют не реже одного раза через каждые 10 лет.

Такие опоры обеспечивают надежное закрепление. При покупке надо убедится в наличии таких «лап», чтобы не использовать сомнительные приспособления для фиксации тяжелой емкости

Марки бетонов по водонепроницаемости

Схема подключения от газгольдера до частного дома

Кроме резервуара в системе задействованы газопровод и цокольный ввод. Газовая труба нуждается в осмотре и обслуживании, но сам трубопровод невозможно контролировать без отключения емкости. Поэтому его проверяют и прочищают сотрудники сервисной службы.

Перед домом монтажники поднимают газопровод до уровня пола первого этажа и вводят в здание — сваривают цокольный ввод. Для защиты от замерзания конструкцию иногда помещают в специальный теплоизоляционный футляр. Отдельно следить за вводом не нужно.

9

Конденсатосборник

Оборудование монтируют в нижней точке газопровода и используют для сбора конденсата: бутана в жидкой фазе, тяжелых углеводородов, воды. Благодаря устройству газопровод работает нормально, пробки не образуются, жидкая фракция не попадает в котел.

Не проверяете.​ Специалисты по техобслуживанию откачивают конденсат, если возникает проблема с подачей газа. В остальных случаях оборудование испаряет осадочные фракции.

10

Манометр на цокольном вводе

Прибор показывает финальную отметку давления во внутренней сети и возможные перебои в подаче газа. В идеальных условиях значение соответствует показаниям манометра после редуктора (если устройство подключено).

Проверяете — третья точка контроля. Если давление упало и газа не хватает, нужно искать причину по цепочке: проверить уровень СУГ, показатели до и после редуктора.

Иногда еще один манометр монтируют в доме — непосредственно перед котлом или газовой плитой. Прибор необязательный: его устанавливают для дополнительной проверки давления.

Поделитесь в социальных сетях:FacebookXВКонтактеredditWhatsApp
Напишите комментарий
