Вентиляция в частном доме

Преимущества и недостатки вытяжки на улицу

Калькулятор расчета монолитного плитного фундамента онлайн

Винный погреб дома: фото планировок погреба

Перед обустройством винного погреба необходимо составить подробный план будущего интерьера

Размер помещения прямо влияет на планирование винного погреба, но профессиональный подход к решению задачи поможет создать уникальное место даже в маленьком сооружении. Как правило, стеллажи с вином располагают возле стен, оставляя пространство для размещения дегустационной зоны. Центр комнаты отводят под бар и стол для проведения дегустации изысканного напитка. В маленьком помещении стеллажи можно установить в ряд, а дегустационную зону сместить.

Круглый винный погреб с зоной дегустации, расположенной в центре комнаты

Люстра с кованными элементами добавит чувства средневековья вашему интерьеру

Стоит также учесть место для устойки вина, ведь за несколько недель до употребления его необходимо вынуть из ячеек и установить горизонтально. Таким образом осадок опустится на дно, а само вино приобретёт чистоту и прозрачность. Дизайнеры также рекомендуют учесть место для размещения винной картотеки. Хозяин всегда сможет быстро найти тот напиток, который необходим. Также нужно позаботиться и о наличии шкафчиков для хранения посуды, бокалов, специальных аксессуаров. Винный погреб, строительство которого осуществлено в частном доме, должен быть удобен и подчеркивать отменный вкус его обладателя.

Самое идеальное место для расположения погреба — подвальное помещение дома

Небольшой, но очень уютный винный погреб

Принцип работы приточной вентиляции

Воздухообмен в системе приточной вентиляции возникает за счёт разности давлений внутри и снаружи помещения. Это естественный процесс, который происходит без участия дополнительного оборудования. Схема имеет как положительные, так и отрицательные моменты. Если жилой дом располагается вблизи автомагистрали или промышленного предприятия, то забираемый снаружи воздух будет иметь выраженный запах и содержать массу вредных частиц. Для решения проблемы в частных строениях рекомендуется использовать принудительную приточную вентиляцию канального типа. В таком случае воздух будет забираться с улицы при помощи специального оборудования.

Приточная вентиляция с подогревом воздуха

Принцип работы системы с воздухонагревателем аналогичен вышеописанной схеме. Воздух снаружи помещения попадает в вентиляционный канал за счёт естественной тяги или вентилятора, проходит очистку и попадает в калорифер. В зависимости от используемого теплоносителя выделяют два типа воздухонагревателей:

  • водяной — состоит из теплоотдающих трубок и биметаллических решёток, подключается к центральному водоснабжению или отопительному оборудованию посредством смесительного узла;
  • электрический — в качестве нагревательного элемента выступает ТЭН, максимальная температура нагретого воздуха не более 50 °C при воздушном потоке до 1,5 м/с.

Электрический калорифер рекомендуется использовать для квартир и частного жилья площадью не более 100 м2. В домах большей площади экономически целесообразней установить водяной воздухонагреватель, так как он будет работать в комплексе с тёплым полом и центральным отоплением.

Приточно-вытяжная вентиляция с водяным калорифером предназначена для помещений площадью до 100 м²

Воздушное отопление приточной вентиляцией

Воздушное отопление посредством вентиляции с калорифером — один из современных способов обогрева жилья. Его особенностью является то, что отопление, вентиляция и кондиционирование соединены в единую систему. В холодное время года воздух нагревается в системе воздуховодов, а летом там же охлаждается до комфортной температуры. Это универсальный и экономически оправданный подход для домов малой и средней площади.

Современные системы приточной вентиляции снабжены автоматикой, позволяющей регулировать нагрев воздуха до нужной температуры. К примеру, если жильцы подолгу отсутствуют дома, то работа оборудования может быть переведена в экономичный режим. Это позволит обогревать помещение до 10–12 °C, а после возвращения в полноценный режим работы быстро прогреть дом до комфортной температуры в 18–20 °C.

Распространенные проблемы с вентиляцией

Канал с принудительной вентиляцией в стене дома

По причине удорожания энергоносителей домовладельцы стараются уменьшить свои расходы за счет применения энергосберегающих технологий. Для уменьшения теплопотерь повсеместно устанавливают пластиковые окна и двери с герметичными прокладками. Добиваясь положительного эффекта в области экономии тепла, люди теряют в другой области – в естественной циркуляции воздушных масс через микротрещины и щели в строительных конструкциях.

Следующим фактором недостаточной фильтровентиляции в домах, где установлены приточно-вытяжные установки, можно отметить их неправильную организацию. Она может заключаться в недостаточной мощности в пересчете на площадь здания и в некачественном монтаже линий. В результате из-за малой эффективности не весь объем воздуха внутри дома будет вовремя обновляться.

Результатом всего этого становится повышенная влажность, скопление вредных газообразований и развитие патогенной микрофлоры в частном домостроении. Порча внутренних отделочных материалов здесь самое безобидное, что может произойти, опаснее – обострение респираторно-вирусных заболеваний и аллергических реакций.

Вентиляция гардеробных и кладовок

В гардеробной комнате, кладовке обязательно должна быть сделана вентиляция. Без вентиляции в помещениях появится запах, повысится влажность и даже может появиться на стенах конденсат, грибок и плесень.

Схема естественной вентиляции этих помещений должна исключать поступление воздуха из гардеробной комнаты или кладовки в жилые комнаты.

Если двери этих помещений выходят в коридор, холл или кухню, то помещения вентилируются так же, как вентилируются жилые комнаты в доме. Для притока свежего воздуха с улицы, в окне (если оно есть) или в стене размещают приточный клапан. В двери гардеробной, кладовки оставляют щель внизу, между дверью и полом, или делают другое отверстие для прохода воздуха, например, в нижнюю часть двери вставляют вентиляционную решетку.

Свежий воздух поступает в помещение гардеробной или кладовки через приточный клапан, затем уходит через отверстие в двери в коридор, и далее направляется на кухню, в вытяжной канал естественной вентиляции дома.

Между помещением гардеробной или кладовки и помещением, где имеется канал естественной вентиляции должно быть на более двух дверей.

Если двери гардеробной выходят в жилую комнату, то движение воздуха для вентиляции гардеробной следует организовать в противоположном направлении — из жилой комнаты, через отверстие в двери, в вентиляционный канал гардеробной. В этом варианте гардеробную комнату оснащают каналом естественной вентиляции.

Как работает естественная вентиляция в частном доме

В старых домах приточный воздух может попадать внутрь через небольшие щели в оконных проемах, отверстия между нижним краем дверного полотна и полом. Если в доме используются пластиковые стеклопакеты и применяются современные герметизирующие материалы, для притока чистого уличного воздуха придется дополнительно монтировать в оконных проемах или стенах специальные приточные клапаны.

Выходные отверстия обязательно монтируются в кухнях и санузлах – помещениях, в большей степени нуждающихся в отведении влаги, запахов, продуктов горения. Жилые комнаты нуждаются в проветривании в меньшей степени.

Естественная и принудительная вентиляция

Итак, свежий воздух извне попадает в дом, прогреваясь до температуры окружающей среды за счет работающих отопительных приборов, конвекции и теплообмена с аккумулирующими тепловую энергию конструкциями. Отработанный воздух, насыщенный углекислотой, запахами и примесями, постепенно продвигается к выходным каналам.

Воздуховоды, где из-за разности давления и температуры внутри помещения и снаружи возникает воздушная тяга, проходят через чердачное помещение и кровлю, оканчиваясь оголовками специальной конструкции.

Чтобы вентиляция осуществлялась максимально эффективно, все помещения в доме должны оборудоваться либо приточным клапаном, либо выходной отдушиной. В некоторых комнатах целесообразно устанавливать оба элемента сразу.

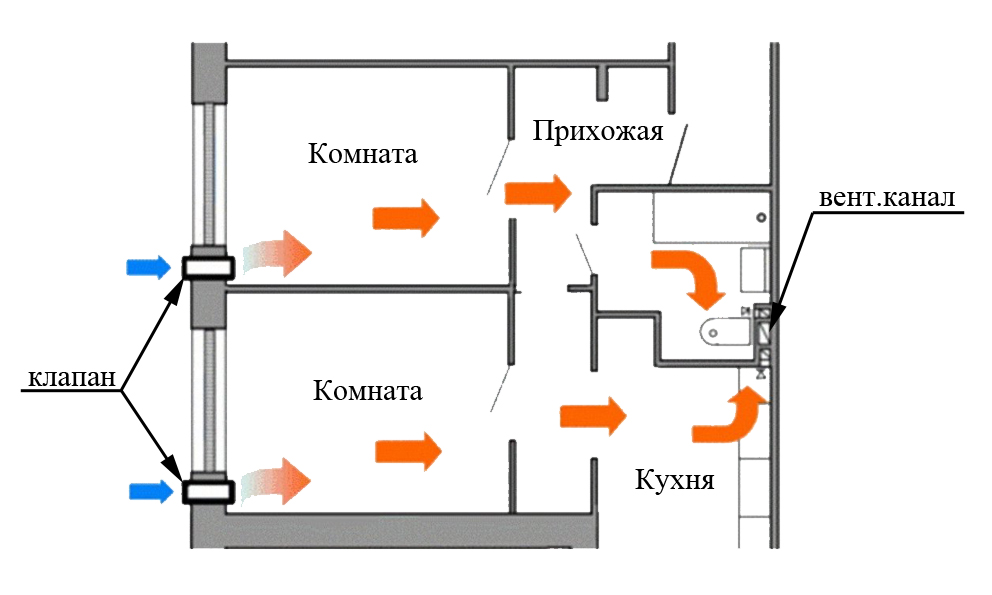

При планировании перемещения воздушных масс можно руководствоваться следующими правилами:

  • Каждая жилая комната должна иметь пути для свободного поступления воздуха снаружи.
  • Отдушины обязательно должны присутствовать в ванной комнате, кухне, санузле. При наличии домашней бани, прачечной, мастерской, там также стоит предусмотреть отдельные каналы.
  • И отдушина, и приточный клапан понадобятся в помещениях с газовым оборудованием, тренажерных залах, жилых комнатах, отделенных от ближайшего вентканала двумя и более глухими дверями.

Подвальные помещения и погреба также обязательно должны проветриваться.

Проектирование вентиляции

Проект вентиляционной установки — что нужно учесть в обязательном порядке?

Расположение воздуховодов должно быть логичным и не может перекрывать источники света, нарушать устойчивость конструкции дома и уродовать интерьер. Все воздуховоды стоит планировать как можно короче, а возле центрального вентилятора выполните подвод к канализации для слива конденсата, образующегося в теплообменнике. Вентиляционные каналы должны быть герметичны и изолированы минватой. Диаметр воздуховода следует выбирать так, чтобы достичь достаточной скорости воздушного потока. Применение шлангов меньших диаметров, чем обосновал дизайнер, приведет к увеличению сопротивления установки, а это вызовет нарушение ее работы и повышение уровня шума.

Видео описание

Про основы проектирования вентиляции смотрите в видеоролике:

Любой проект будущей вентиляции осуществляется с обязательным учетом норм обмена воздуха для каждого отдельного помещения и в общем для всего здания. В соответствии с нормами и требованиями воздухообмен должен соответствовать следующим показателям:

  • комната 3 м3/ч на каждый 1м2 жилых помещений;
  • ванная, уборная, душевая 25 м3/ч;
  • совмещенное помещение 50 м3/ч, 25.

Параметры указаны для температуры в холоднее время года, внутри помещении температура составляет 16-25 °С.

Правильному функционированию вентиляции уделяется особое внимание при проектировании систем «умного дома»Источник restate.ru

После создания проекта может осуществляться монтаж вентиляции, над чем также должны работать только специалисты. Сам процесс происходит в несколько этапов – подготовка схемы и проекта дома. При этом обязательно учитываются все другие коммуникации и системы. Монтаж и проектирование вентиляции в загородных домах довольно сложная процедура и здесь нельзя допускать ошибок. В противном случае они не смогут обеспечивать поставленные цели. Например, система вентиляции требует проведение подготовительных действий:

  • определение мощности электросетей, их закладка и возможное сокращение энергопотребления;
  • возможность монтажа специального оборудования, а также обустройство воздуховодов;
  • подбор оборудования с учетом особенностей помещений и условий эксплуатации;
  • монтаж всего подобранного оборудования.

Заключение

Профессиональная вентиляция позволит сделать проживание в коттедже безопасным и комфортным. Система будет постоянно функционировать на благо человека.

При использовании современного оборудования можно контролировать приток свежего воздуха или установить функционирование системы в автоматическом режиме.

Подобные системы позволяют сделать проживание максимально комфортным в любое время года и в самых разных погодных условиях. Кроме того, качественная система вентилирования помещений позволяет очищать воздух от болезнетворных микробов и микроорганизмов. Это очень важный показатель, особенно если в доме есть маленький ребенок. Правильный расчет вентиляции – это достаточно сложная задача, решением которой должны заниматься профессионалы.

Пошаговый план действий

Чтобы самостоятельно выполнить все работы нужно обладать минимумом технических навыков и знать последовательность подобных работ.

Подготовка

Информация плюс расчеты – вот основа подготовки монтажа вентиляционных систем:

Расчет кратности обмена воздуха в доме по каждому помещению.

Рисунок (схема) движения воздушных масс. Примерное расположение вент. каналов.

Схемы воздуховодов с учетом дизайна помещения, рисуют, стараясь предусмотреть возможность скрыть воздуховоды под натяжными потолками, переборками и пр.

Деталировка

После того, как схема приняла стройный вид и учтены все нюансы дизайна, приступают к детальному плану, составлению сметы, в т.ч. выбору фирмы производителя оборудования:

  1. Рассчитывается сечение воздуховодов, учитывается, чтобы передвижение воздуха было бесшумным.
  2. Внесение параметров на схему.
  3. Составления перечня необходимых элементов.
  4. Высчитывается сопротивление каждого участка, подбираются вентиляторы, учитывается уровень шума, производимого им.
  5. Просчитывается стоимость всех компонентов вент. системы.

В заключении составляется окончательный, чистовой вариант с полной деталировкой. Нельзя забывать про узлы прохода каналов через потолки\стены, расходники (изоляционные материалы, вент. решетки, крепеж, диффузоры и пр.). В конечном итоге все «мелочи» составляют весьма ощутимую сумму затрат, но они тоже необходимы.

Материалы и инструменты

Обязательно потребуются:

  1. Перфоратор.
  2. Трубы различной конфигурации, диаметра, фактуры и длины.
  3. Соединительные элементы.
  4. Переходники, колена, тройники.
  5. Решетки вент. ходов.
  6. Держатели, подвесные элементы.

Монтаж и настройка

Порядок действия:

  • На стенах делают разметки, обозначают где будут проходить вент. каналы.
  • По потолку чертят схему прокладки воздуховодов.
  • Если система принудительная, отмечают, где будет смонтировано оборудование.
  • Собирают воедино каналы и монтируют их на подвесы.
  • Подключают трубы к единой вент. установке.
  • Закрывают отверстия решетками.
  • Подключают технику к электричеству и тестируется вся установка.

Допускаемые ошибки и несоответствия

Утепление необходимо, чтобы в трубе не образовывался конденсат в холодное время года

Не редки случаи, когда на строительные материалы потрачены немалые деньги, проведен трудоемкий монтаж вентиляционной системы, но она либо не действует, либо создает сильные потоки воздуха в комнатах.

Причины подобных явлений:

  • Недостаточная высота вытяжных труб. Нарушен принцип работы приточно-вытяжной системы, основанной на образовании тяги при должном уровне перепада давления.
  • Большое количество горизонтальных прогонов, углов и поворотов. Такие участки оказывают тормозящее действие на движущиеся внутри них потоки, в результате чего они могут даже остановиться.
  • Оставление входных отверстий без защитных сеток и решеток. Через такие ходы в дом попадают маленькие животные и насекомые.
  • Игнорирование установки обратного клапана. Это приводит к тому, что ветер задувает наружные загрязнения обратно в помещение.
  • Установка впускного отверстия близко к полу. В результате на нижнем уровне образуется холодная зона. Создается дискомфорт, возрастает риск простудных заболеваний.
  • Монтаж вытяжки на недостаточной высоте. Не удаляются теплые выделения, которые скапливаются под потолком. Загрязнения остаются в комнате.
  • Отсутствие утепления на выходной трубе. В зимнее время это приводит к образованию конденсата, который замерзает и полностью перекрывает вентиляционный канал. При оттаивании жидкость стекает вниз, скапливается и загнивает, образуя очаг инфекции.
  • Совмещение дымохода от котла в котельной и вытяжной системы из помещений. Подобное чревато попаданием продуктов сгорания топлива в жилые комнаты и отравлением жильцов.
  • Применение железных труб, заслонок и решеток. Металл быстро ржавеет от влаги и разрушается. Пластиковые каналы отличаются легкостью и долговечностью.
  • Оставление стыков без герметизации. Возникают утечки, снижается тяга, часть загрязнений возвращается внутрь дома.
  • Установка чрезмерно плотных впускных фильтров. Они сами снижают скорость поступления воздуха, быстро загрязняются и полностью перекрывают проем.

Виды вентиляции, используемые для обустройства дома

Прежде чем искать ответ на вопрос как сделать вентиляцию в бане своими руками или прочистить комплекс воздухообмена в доме, важно разобраться в используемых системах.

По общей классификации выделяются несколько видов систем вентилирования, к наиболее эффективным и продуктивным относятся следующие:

  • естественная или общеобменная, предусмотренная в проекте каждого дома или квартиры;
  • принудительная, включающая в себя комплексы приточной или вытяжной системы воздухообмена.

В свою очередь принудительная вентиляция может быть приточной, вытяжной и приточно-вытяжной, что зависит от выбранного оборудования.

В отдельный вид выделяется система вентилирования жилья с рекуперацией, что позволяет значительно снизить расходы на обогрев помещения, за счет поступления в него теплого воздуха.

Плюсы естественной вентиляционной системы

Естественная система вентиляции характеризуется рядом бесспорных преимуществ:

  • Надежность. Естественная вентиляция не предполагает наличия сложных механических устройств. Сломаться здесь попросту нечему.
  • Экономичность. Монтаж вентсистемы не потребует серьезных финансовых затрат, а большую часть работ возможно выполнить своими руками.
  • Простота обслуживания. Уход сводится к необременительному визуальному осмотру каналов и, при необходимости, их прочистке.
  • Энергонезависимость. Естественная вентсистема не нуждается в источниках питания.
  • Отсутствие шума. Даже современные системы принудительной вентиляции могут доставить ощутимый дискомфорт. Естественная вентсистема функционирует абсолютно бесшумно.

Размеры и технические характеристики полипропиленовых труб

Естественная вентиляция

Естественную вентиляцию следует устанавливать, если финансовые средства ограничены. Сделать её можно с помощью воздушных клапанов. Их два вида: приточные и вытяжные. Приточные клапаны размещаются под подоконниками над батареями. Здесь наилучший поток поступающего с улицы воздуха, который будет в зимнее время нагреваться от самой батареи. Вытяжные следует установить на противоположной стене. Это делается, чтобы организовать воздушные потоки. Также возможен вариант, когда приточные и вытяжные клапаны располагаются в соседних помещениях.

Плюсы:

  • Простая конструкция.
  • Хорошая циркуляция воздушных масс.
  • Возможность улучшения работы с помощью дополнительных устройств.

Минусы:

  • Невозможность регулировать входящие и выходящие потоки воздуха.
  • Зависимость от погоды вне дома, особенно ветер или его отсутствие.
  • Требует тщательного контроля, прочистки и ремонта.

Устройство винного погреба

Как рассчитать производительность системы

Чтобы самостоятельно рассчитать требуемые параметры для одноэтажного или двухэтажного строения, нужно учитывать несколько факторов:

  • Площадь помещения.
  • Кратность полного обмена воздуха, находящегося в помещении за один час.
  • Нормы обеспечения свежим воздухом по САНПИН из расчета на одного человека (для обычных условий проживания в расчет берут 30 м3/час).

Пошаговый алгоритм расчета поможет определить необходимый объем воздуха, для дальнейшего подбора подходящего оборудования:

  1. Чтобы получить полный объем воздуха в доме, необходимо сложить объем всех помещений. Ориентируясь на нормы потребления воздуха в различных помещениях жилища и показатели объема этих помещений, следует вывести средний показатель кратности полного обмена воздуха.
  2. Умножив полученную кратность на суммарный объем, получим объем, который необходим для поступления и удаления воздуха в час.
  3. Исходя из этого показателя, рассчитывают количество и мощность устройств обеспечивающих приток и параметры вытяжки. При расчете необходимо руководствоваться инструкцией и техническими характеристиками используемых приборов и типа вытяжного канала.

Данный расчет не учитывает изменения мощности тяги в различных климатических условиях. Для получения более точных данных придется совершать более сложные расчеты.

Расчет количества на 1 куб

Расход на 1 м3 бетона рассчитывают из пропорции основных составляющих. Исходя из нужного количества, раствор замешивают из отдельных ингредиентов или на основе ПГС (песчано-гравийной смеси). По стандарту, соотношение цемента, песочных крупинок, гравийной части и жидкости составляют 1:2:4:0,5. Количественный расход цемента на 1 м3 бетона или иных ингредиентов меняется в зависимости от качества выбранных исходных продуктов смеси. Согласно показаниям строителей, вес готового куба смеси составляет 1,5—1,8 тонн. Узнать точный вес для планирования перевозки и времени для замеса можно, подсчитав сколько метров квадратных постройки необходимо залить.

Существуют определенные пропорции для компонентов смеси, позволяющие изготовить качественный материал.

Цементный компонент

Количество цемента влияет на прочность готового продукта. Выбор марки зависит от будущих нагрузок готового строения. Являясь веществом с вяжущими свойствами, количество мешков цемента строго регулируется. С увеличением марки происходит уменьшение количественного значения. Самовольно менять заданное производителем соотношение не рекомендуется. Вес одного кубометра готовой смеси зависит от нормы расхода цемента для приготовления. Качественно подобранный компонент гарантирует долговечность конструкции и отсутствие трещин на поверхности.

Количество материала зависит от его марки и назначения готового продукта.

Щебень или гравий

Правильную консистенцию и соответствие параметрам провоцирует добавление твердых частиц. Строители используют гравий или его аналог — щебень. Рекомендуемый размер крупиц щебенки — до 70 мм. Фракции призваны заполнять мелкие сгустки воздуха в бетоне. Количество щебня в 1 кубе зависит от кг цемента. В среднем имеет место до 20 процентов от веса всех сухих компонентов. Соотношение песка и щебня в бетоне также соотносится с размером фракций. Как правило, последнего в 1,5—2 раза больше песчаных крупиц.

Песок как уплотнитель

Частицы мелкого размера призваны заполнить пустоты между щебнем или гравием. В результате получается природный уплотнитель. В кубометре бетона соотношение песка и цемента имеет вид 1:2. При необходимости в замесе со специальными характеристиками, пропорция меняется и количество частиц в составе увеличивают. Изменения требуют тщательного расчета количества на квадратный метр постройки или на кубометр жидкой смеси.

Жидкость для замеса

От залитого объема воды зависит то, насколько пластичным получится материал. Норма расхода бетона М300 или М200 напрямую зависит от консистенции. Количественный норматив задается свойством конченого раствора — пластичностью. Для размешивания и соединения сухих ингредиентов используют заданное количество литров воды. В среднем ее уходит в два раза больше цемента. Техническая вода применяться не может, так как имеет в составе примеси. Жидкость добавляют в конце небольшими частями, регулируя текучесть. Строители предупреждают: перебор в количестве воды ведет к неудобствам во время работы и потере качества бетона.

Проектирование вентиляции

Для этого требуется:

  1. Установить вытяжные каналы ближе к центру дома, размещая их в межстенном пространстве. Это приведет к тому, что данные элементы системы вентиляции будут находиться в теплой зоне, поэтому зимой из-за перепада температур тяга увеличится.
  2. Выбрать оптимальный тип воздуховодов. Для экономии полезного пространства предпочтительнее устанавливать системы с прямоугольным сечением. Если свободного места вполне достаточно, подойдут конструкции с круглым диаметром, обеспечивающие лучший воздухообмен и упрощенный монтаж.
  3. Определить требуемый вид, если были выбраны круглые устройства, так как здесь присутствует вариативность: жесткие или гибкие (гофра). Первый тип конструкции обеспечивает проход воздушных масс с меньшим сопротивлением и приемлемым уровнем шума. Гофра же легче монтируется.
  4. Произвести расчеты относительно диаметра и длины, что осуществляется посредством функциональности соответствующих онлайн-калькуляторов. Предпочтительнее, если есть такая возможность, устанавливать более широкие и длинные каналы, что скажется на тяге в плане ее увеличения.
  5. Обустроить систему вентиляции с помощью воздуховодов, имеющих одинаковый диаметр. При отсутствии возможности соблюдения этого правила необходимо добиться плавности перехода с одного сечения  на другой, когда величина отклонения не превышает 30 градусов.
  6. Сгладить все существующие стыки. Ничего не должно препятствовать прохождению воздушного потока внутри канала. Любые неровности гарантируют тот факт, что сопротивление увеличится, а тяга уменьшится.
  7. Позаботиться о том, чтобы воздуховоды образовывали конструкцию с небольшим количеством поворотов. Каждый изгиб – это потеря 10% тяги.

Расположение и размеры каналов вентиляции

Минимальный размер стороны канала естественной вентиляции — 10 см., а минимальная площадь сечения — 0,016 м2., что примерно соответствует диаметру стандартной трубы вентканала — 150 мм.

Канал минимального размера обеспечит вытяжку воздуха в объеме 30 м3/час при длине вертикальной трубы более 3 м. Для повышения производительности вытяжки увеличивают площадь сечения канала или длину канала. Каналы длиной менее 2 м. не обеспечивают необходимой интенсивности естественной вентиляции.

На практике длина канала вентиляции на этаже обычно задается конструктивными соображениями — числом и высотой выше расположенных верхних этажей, высотой чердака, длиной трубы над крышей. На этаже длина всех каналов должна быть одинаковой. Делается это для того, чтобы сила тяги в каждом канале на этаже была примерно одной и той же.

Размеры сечения каналов на этаже то же часто делают одинаковыми, но уже из конструктивных соображений — так удобнее. Производительность канала вентиляции в том или ином помещении этажа настраивают, выбирая размер вентиляционной решетки.

Каналы вентиляции из помещений дома на разных этажах размещают рядом, объединяя их в блок каналов вентиляции.

Из конструктивных соображений, несколько вентиляционных каналов из помещений одного этажа стараются проложить рядом, в одном месте — создают блок каналов вентиляции.

Примеры рационального объединения вытяжных вентиляционных каналов на этаже в один блок (стояк).

Блок каналов вентиляции в каменных домах обычно размещают внутри несущей внутренней стены дома или пристраивают к стене.

Блок выкладывают из кладочных материалов, например, кирпича. В кладке из кирпича удобно делать каналы сечением, кратным размерам кирпича с учетом толщины швов — 140х140 мм. (1/2 х 1/2 кирпича, 196 см2) или 140х270 мм. (1/2 х 1 кирпич, 378 см2)

Блок керамзитобетонный вентиляционный двухканальный 390х190х188 мм. Проходное сечение одного  канала 168 см2Бетонные блоки для кладки каналов вентиляции в частном доме. Высота блока 33 см., ширина 25 см., толщина стенки 4 см. Проходное сечение одного канала 12х17 см. (204 см2)

Выпускают пустотелые бетонные блоки, специально предназначенные для кладки вентиляционных каналов.

Блок каналов вентиляции из кладочных материалов обязательно должен иметь опору на фундамент или на железобетонное перекрытие.

В иных случаях, например, в деревянных или каркасных домах, блок каналов вентиляции собирают из пластмассовых или стальных оцинкованных труб.  Блок из труб закрывают коробом.

Как несколько каналов объединить в один канал

В частном доме число каналов невелико, поэтому объединять потоки воздуха из нескольких каналов (помещений или этажей) в один, как это часто делают в многоквартирных домах, нет необходимости. Каждый канал естественной вентиляции в частном доме должен начинаться в помещении и заканчиваться в оголовке на крыше. Любое объединение двух и более каналов ухудшает работу вентиляции.

В некоторых случаях все же возникает необходимость несколько каналов совместить, объединить в один общий канал естественной вентиляции.

Читайте: Как несколько каналов объединить в один общий канал вентиляции

Производительность канала вентиляции

Производительность одиночного канала вытяжной вентиляции сечением 12х17 см.(204 см2) из бетонных блоков в зависимости от высоты канала и температуры в помещении:

Производительность каналов естественной вентиляции сечением 12 х 17 см. (204 см2) в зависимости от высоты канала и температуры в помещении (при температуре наружного воздуха 12 оС)

Чтобы определить производительность для промежуточных значений высоты канала, постройте график зависимости по осям: высота канала и производительность.

Подобные таблицы можно найти для каналов вентиляции, которые сделаны из других материалов.

Впрочем, для каналов вентиляции такого же сечения (204 см2), но выполненных из других материалов,  производительность будет отличаться от указанной в таблице незначительно.

Для канала другого сечения величину производительности из таблицы допустимо пропорционально увеличить или уменьшить.

Для увеличения производительности канала вентиляции одной и той же высоты необходимо пропорционально увеличивать площадь сечения канала. Для этого, например, выбирают бетонный блок с отверстием большего размера, или используют для вентиляции одного помещения два или три канала указанного выше размера.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
