Трубопровод системы отопления

Основная задача труб заключается в переносе теплового носителя от котла к радиаторам. Существует множество их видов — они делятся на категории в зависимости от материала.

Трубопроводы бывают:

• полимерные;
• стальные;
• медные.

Последняя разновидность отличается устойчивостью к высоким температурам и большому давлению. В настоящее время трубы из меди являются наиболее надежными и безопасными. Благодаря этому их можно спрятать в стену. Но стоят они достаточно дорого.

Сейчас отопительные трубопроводы чаще всего собирают из металлопластиковых или полипропиленовых изделий. Для них характерна простота монтажа и устойчивость к коррозии. Элементы соединяются друг с другом при помощи пайки. Их недостаток — это невысокое гидравлическое сопротивление.

Для монтажа стального трубопровода необходимо привлекать сварщика — самостоятельно справиться с работами будет проблематично. К тому же такие конструкции подвержены коррозии

Центральное и индивидуальное отопление дома

Центральное отопление в частном доме – это удобная система, которая запитывается от удаленного источника получения тепла, подается по общей магистрали и может быть дополнена радиаторами отопления. Вариант удобный, но часто невыполнимый, особенно для строений, расположенных в отдалении от городских инженерных сетей.

Индивидуальное отопление в частном доме – система, которая обустраивается в определенной точке строения, питает только один дом.

Различается еще отопление частичного типа — это системы с наличием общей котельной для нескольких домов (например, в поселке или дачном товариществе). Мини-котельная подает теплоноситель на объект, позволяя хозяину каждого дома регулировать уровень тепла по своему усмотрению.

Преимущества и недостатки

Рассматривая централизованный тип подачи теплоносителя можно выделить ряд достоинств:

• обслуживание сетей берет на себя профильная организация;
• если случаются аварии, то есть установленные сроки для устранения неисправности;
• при несоответствии параметров теплоносителя нормативам пользователь может обратиться в суд и решить дело в свою пользу;
• нет необходимости закупать и устанавливать дорогое оборудование, топливо.

Минусы:

1. Высокая цена гигакалорий. Ввиду постоянного повышения тарифов на носители, многие пользователи предпочитают отказываться от системы центрального отопления и переходить на индивидуальный тип.
2. Затраты на изготовление, содержание узла учета энергии возложены на собственника.

К тому же включают и выключают тепло строго по расписанию, а если случается авария, то тепло не подается ни одному собственнику.

Индивидуальная система отопления частного дома имеет плюсы и минусы. Достоинства:

• при правильной эксплуатации и регулярной профилактике оборудование прослужит долго, стоимость гигакалории обойдется намного дешевле;
• не нужен теплосчетчик;
• можно включить или выключить по собственному усмотрению;
• при поломках оборудования не пострадают соседи.

К дополнительным плюсам относится возможность выбора типа оборудования, комбинация нескольких видов источников тепла и полная автономность конструкции. Минусы в высокой цене оборудования, необходимости проведения ремонта, профилактики, замены за свой счет.

Плюсы и минусы различных теплообменников

Установка бака внутрь кирпичной печи практикуется мастерами десятками лет. Это проверенный и надежный способ, позволяющий постоянно нагревать воду и даже организовать ее естественную циркуляцию, только потребуется проложить трубы большого диаметра (около 50 мм) с соблюдением уклонов. Правильно сделанный бак-котел очень редко прогорает, потому что вмещает большой объем теплоносителя, который его охлаждает.

Недостаток варианта – значительные размеры емкости. Она влезет лишь в отопитель, сложенный из кирпича, а в металлических буржуйках слишком мало места. В отличие от бака, размеры и форму регистра из стальных труб можно менять и встраивать в любую печку, но тут возникают другие проблемы:

1. При установке внутрь топливника змеевик постоянно подвергается воздействию высоких температур (в пике до 1000 °С) и конденсата с сажей, а потому прослужит 4—6 лет, после чего прогорит. Нержавеющие либо жаропрочные трубы продержатся дольше – до 10 лет.
2. Более надежный способ — вмонтировать водяной контур внутрь дымоходного канала, где температура ниже. Но тогда упадет интенсивность нагрева и для организации нормального отопления теплообменник придется увеличить в размерах. Получается замкнутый круг.
3. Циркуляция теплоносителя внутри регистра должна быть безостановочной. Иначе вода закипит, превратится в пар, а он своим давлением разорвет трубопровод в слабом месте – где-нибудь на стыке. Значит, организовать самотек нереально, а работу циркуляционного насоса придется подстраховать блоком бесперебойного питания на случай отключения электроэнергии.
4. Вместительность металлических отопителей сильно ограничена, так что вставить туда добротный теплообменник не получится. Практика показывает, что стальная заводская печь с водяным контуром может обслужить не больше 2 радиаторов общей мощностью до 4 кВт.

Разновидности сварных регистров

Экономайзер (слева) и обычный бачок для монтажа на дымоход (справа)

Самоварный теплообменник (экономайзер) лишен всех перечисленных недостатков. Он представляет собой водяную рубашку для дымоходной трубы и отнимает теплоту отходящих газов. А их температура в печах, функционирующих на дровах или отработке, достигает 300 °С. Такое решение зачастую используется в банных отопителях, чтобы греть воду для помывки. Комбинированный вариант – бак, сквозь который пропущена дымоходная труба.

Идею с экономайзером по понятным причинам нельзя реализовать на кирпичной печке. Но для Булерьяна, Бренерана или другой стальной буржуйки независимо от ее размеров такой вариант хорошо подойдет. И последний, самый эффективный метод – устройство водяной рубашки вокруг корпуса обогревателя. По сути, она превращает любую металлическую печь или камин в отопительный котел. Одна беда – вариант довольно сложен в исполнении.

Железная печка конструкции Бутакова с конвекционным кожухом и водяным контуром на задней стенке топливника

Оригинальная конструкция наружного теплообменника с импровизированным экономайзером продемонстрирована на видео:

Литература

Принцип работы печного отопления с водяным контуром

Определение «курвиметр» Википедия

Под курвиметром понимают прибор, призванный измерить длину извилистых линий на планах, топографических картах и чертежных схемах. Прибор включает в себя счетчик пройденного числа зубцов и рельефный ролик известного диаметра на ручке. Измерить расстояние кривой поможет прокат по ней зубчатым роликом.

Первое упоминание механизма, подсчитывающего расстояние кривой линии на топографической карте, зафиксировано в английском бюро патентов в 1873 году. Эдвард Моррисон запатентовал изобретение «чартометр», ставшим в дальнейшем прототипом современного курвиметра.

Скорее всего, Вам пригодится информация о критериях выбора датчика уровня воды для резервуара.

Виды дровяных печей по материалу изготовления

Печи на дровах, оставаясь по-прежнему отличным источником тепла, хорошо вписались в современные системы отопления частных домовладений. Дровяные печи можно разделить по материалу изготовления на следующие основные группы:

• кирпичные (каменные);
• чугунные;
• стальные.

Кирпичные дровяные печи

Кирпичные печи наиболее долговечные и дорогие в возведении. Хорошая печь стоит не дешево, да и опытного мастера по ее монтажу найти не просто. Для строительства такой печки используются шамотные и огнеупорные красные кирпичи, как и при кладке дровяного камина, специальные мастики для кладки, чугунные дверцы, колосники, и задвижки для дымоходной трубы. Кирпичная печь достаточно долго нагревается, но и продолжительное время сохраняет тепло в помещении.

Чугунные дровяные печи

Чугунные печи используются обычно как дополнительный источник тепла. Производители создают из чугуна не только источники тепла, но и красивейшие изделия, отлично вписывающиеся в интерьер любого дома. Нагретый чугун превосходно держит тепло, а наличие варочной поверхности позволяет приготовить пищу или согреть воду для бытовых нужд.

Металлическая дровяная печь

Металлическая дровяная печь может быстро поднять температуру в помещении, используя при этом минимум топлива, но тонкая сталь, из которой они собираются, не позволяют продержаться теплу долго. Самым простым видом металлической печи является всем известная «буржуйка», которую часто используют для обогрева небольших дачных домиков или гаражей.

Как уже было сказано выше, сама печь обогревает только то помещение, в котором она находится. Для того чтобы осуществить перенос тепла и в другие помещения, существует два способа – организация воздушного отопления с системой воздуховодов, либо водяного отопления от печи с теплообменником, трубной разводкой и радиаторами отопления. Воздушное отопление проще в обустройстве, но имеет ряд недостатков, которые в совокупности перевешивают в сторону использования традиционного водяного контура отопления.

К недостаткам воздушного обогрева можно отнести:

• монтаж воздуховодов, по которым распространяется теплый воздух, необходимо осуществлять на этапе строительства дома, так как они достаточно громоздкие;
• необходимость монтажа вентиляторов с регулятором интенсивности потока, которые улучшают циркуляцию воздуха, но издают шум. Рушить эту проблему может установка печи с вентиляторами в подвале дома.
• Необходимость установки дополнительных воздушных фильтров для исключения переноса пыли.

Достоинство воздушного отопления, которое в то же время является и недостатком – низкая инерционность. То есть помещения начинают прогреваться сразу после растопки печи, но также быстро они и охлаждаются.

К еще одному достоинству воздушного отопления можно отнести отсутствие радиаторов отопления. Воздуховоды, как правило, прячутся под потолком строения, а пространство под окнами остается свободным.

В большинстве случаев, владельцы домов с печным отоплением делают выбор в пользу водяного контура отопления частного дома, поэтому разберем детально этот вариант.

Немного о системах отопления

Для того чтобы доставить тепло в каждую комнату дома требуется наличие магистрали, по которой будет циркулировать вода. В качестве такой магистрали используют пластиковые или металлические трубы. Вода отдает тепло в специальных радиаторах, устанавливаемых в нижней части комнат. Остывшая вода возвращается к источнику тепла.

По способу организации системы отопления разделяют на открытые и закрытые.

• Открытые системы. В открытой системе вода циркулирует за счет наклона труб. Она поступает в верхнюю точку, благодаря конвекции, а дальше без постороннего вмешательства обходит все комнаты, постепенно понижая уровень. Возвращается в котел по трубе, которая называется обраткой. Возможность расширения при увеличении температуры обеспечивается наличием расширительной емкости, установленной в чердачном помещении. Оно скрыто от взора и занимает максимально верхнее положение. При нагревании объем воды увеличивается, и она вытесняется в расширитель. После остывания происходит обратный процесс.
• Закрытые системы. Закрытый расширитель способствует повышению давления в системе при нагревании воды. Это дополнительно защищает систему от перегрева, так как кипение при повышенном давлении наступает позже. Для системы закрытого типа характерна принудительная циркуляция, которая обеспечивается специальным насосом. Чаще всего магистраль для закрытой системы выполняется из пластиковых труб. Они состоят из нескольких слоев, которые обеспечивают изоляцию тепла. Таком образом, вода доставляется в нужную комнату без потери энергии. В металлических же трубах тепло через металл уходит по мере транспортировки. С другой стороны, это тепло уходит не наружу, а в комнату, отапливая ее. Споры сторонников металла и пластика остаются актуальными в любое время.

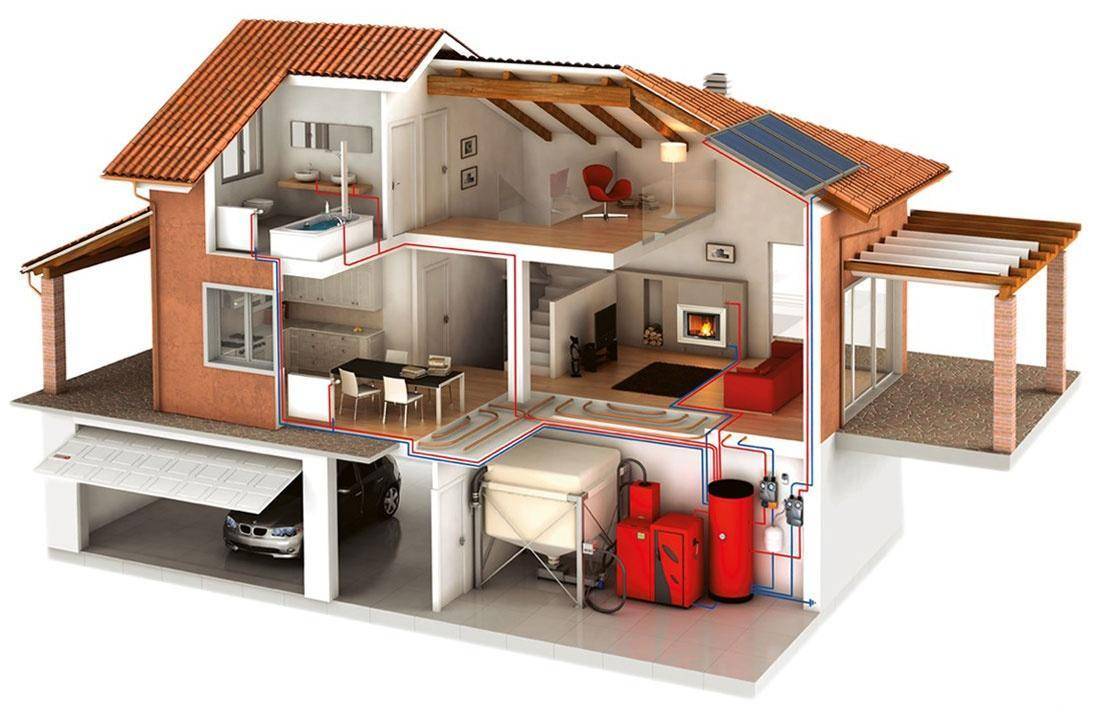

Схема работы системы отопления

Достоинства и недостатки

Говоря о достоинствах данного вида отопительных приборов, хотелось бы отметить несколько факторов.

• Достаточно высокая мощность агрегата. Такие печи могут обогревать дома с большой площадью.
• Приемлемые цены, во всяком случае, если сравнивать их с отопительными твердотопливными котлами.
• Дешевизна и доступность топлива.
• Это энергонезависимые установки.

Есть, правда, и недостатки.

• Невысокий КПД, опять-таки, если сравнивать с котлами.
• Автоматизировать печки или каминные топки с водяным контуром просто невозможно. Поэтому только ручное управление.

Есть еще один момент, который хотелось бы обговорить отдельно. Для тех, кто не знает, существуют два вида радиаторного отопления, в которых теплоноситель циркулирует по-разному.

• С естественной циркуляцией.
• С принудительной.

В небольших зданиях чаще всего используется первый вариант. То есть, в системе теплоноситель движется по трубам под действием законов физики – горячая вода поднимается вверх, холодная опускается вниз. Но для того чтобы происходило такое движение, необходимо нагревательный прибор опустить ниже уровня установки радиаторов. Только в этом случае отопительная система будет работать корректно.

Печь в системе радиаторного отопления

К сожалению, в этом случае сравнивать печь с котлом водяного отопления нельзя. Как котел ее невозможно опустить, к примеру, ниже пола. Ведь этот отопительный прибор является частью интерьера, к тому же проводить закладку дров очень низко будет неудобно и небезопасно. Получается так, что установленные печки с водяным контуром – это нагревательный элемент для системы с принудительной циркуляцией теплоносителя.

Поэтому, соединяя данный тип отопительного прибора с системой радиаторного отопления, необходимо учитывать, что в данную систему обязательно войдет еще несколько приборов. А это циркуляционный насос и расширительный бак. По сути, мы получаем в конечном итоге энергозависимую систему отопления.

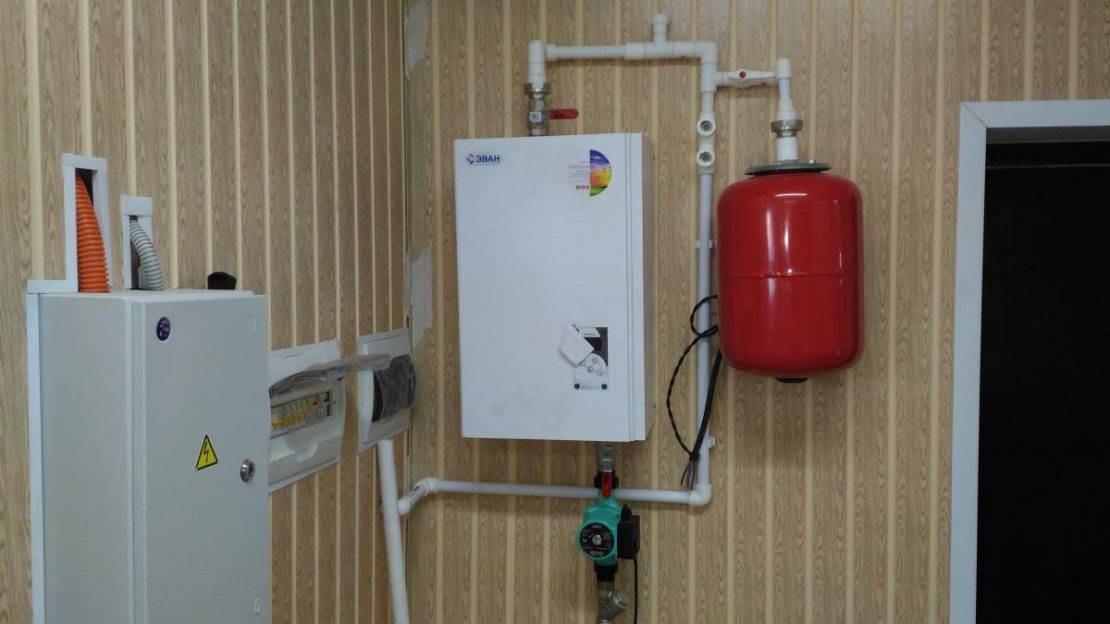

И один немаловажный совет, который касается качества эксплуатации всей отопительной системы. Циркуляционный насос необходимо установить в обратный контур трубной разводки около печки. Именно в этом месте теплоноситель является носителем самой низкой температуры. Все дело в том, что в составе циркуляционного насоса входят резиновые прокладки, манжеты и уплотнители, которые под действием высокой температуры быстро приходят в негодность. Добавим, что расширительный бак устанавливается тут же около насоса.

Кирпичная печь

Итак, как говорилось выше, для небольшого строения достаточно построить одну печь, которая будет отапливаться дровами или углем.

Модель печи нужно выбрать таким образом, чтобы она могла не только отопить помещения, но и быть помощницей в приготовлении пищи.

Чтобы это отопительное сооружение не приносило каких-либо неудобств и было максимально эффективным, для него нужно выбрать подходящее место. Удачно поставленная печь сможет без труда согреть две комнаты и кухню.

Такая печь с успехом обогреет несколько смежных помещений

Например, эта представленная на рисунке модель будет удачным вариантом для обогрева трех помещений. Нужно знать, что теплоотдача от печи зависит от площади поверхности строения, т.е. если в комнату выходит одна сторона печи, она будет полностью обогрета. Кроме этого, массивная конструкция намного дольше остывает. Натопив строение с вечера, можно быть уверенным, что оно будет до утра отдавать тепло в комнату.

Печь нужно закладывать при строительстве дома, но ее фундамент должен быть отделен от общего фундамента строения. Возможно установить кирпичную печь и в уже выстроенном доме, но это будет сделать сложнее, так как придется поднимать часть пола и проделывать отверстие в потолке и кровле для устройства дымохода.

Общая схема устройства печного отопления дома

На данной схеме хорошо видно конструкция постройки, устройство фундамента, каналы дымохода и прохождение трубы через перекрытия со всеми необходимыми параметрами, которых нужно придерживаться.

Правила безопасности эксплуатации печей с водяным контуром

Чтобы обеспечить исправную работу печи с котлом, рекомендуется соблюдать важные правила безопасности, а также рекомендации по уходу за оборудованием:

• Устройства с водяным отоплением должны эксплуатироваться под надзором человека. Это относится к закладке топлива и регулярной чистке камеры от сажи и золы.
• Безопасная работа печи предусматривает контроль над дымоотводными каналами. Перед началом топки необходимо проверять техническое состояние каналов и положение задвижек. В момент разведения огня задвижки должны быть полностью открытыми.
• Подобная система рекомендована к использованию в зимний период, когда требуется обеспечить быстрый нагрев помещений и горячее водоснабжение. Использование печи с водяным контуром летом только для приготовления пищи и подогрева воды нерационально. В этом случае рекомендуется выбрать более экономные тепловые источники.
• Открытый огонь приводит к чрезмерному нагреву печной конструкции, что может стать основной причиной поломки теплообменника.
• При использовании самодельной системы отопления можно установить насосную установку для нагнетания жидкости и приборы для контроля над уровнем давления.

Как совмещается печной и водяной обогрев

Водяное отопление от печи помогает значительно увеличить коэффициент полезного действия последней. При небольших размерах, печь с водным контуром способна отапливать большие площади.

Для организации водяного обогрева в тело печи встраивается теплообменник, а иногда его встраивают на дымоход. Далее к теплообменнику подводятся трубы, которые в дальнейшем соединяются с радиаторами. На обратной линии устанавливается расширительный бак и насос. Насос не обязателен, но он помогает циркуляции воды в трубах. Благодаря хорошей циркуляции комнаты начинают отапливаться уже в процессе топки печи. Также устанавливается в обязательном порядке система слива. Если печь не будет использоваться продолжительное время, например, зимой, то воду из системы нужно обязательно сливать, чтобы она не замерзла в трубах и не повредила их.

Преимущества и недостатки печного отопления

Обычная дровяная печь или камин нагревают помещение за счёт сочетания радиационного и конвекционного теплообмена. Прогревшиеся массивные стены печи излучают тепловую энергию, передавая её воздуху и предметам обстановки помещения. Холодный воздух постепенно замещается нагретым.

Печное отопление обладает рядом несомненных преимуществ:

• не требует подключения к электрическим и газовым коммуникациям. Топливо: дрова, уголь, брикеты из торфа – как правило, дешёвое и экологически чистое, его сжигание не наносит вреда окружающей среде;
• радиационный теплообмен является наиболее комфортным;

Правила эксплуатации

Кладка печи должна производиться мастером с соблюдением всех норм и требований. Один раз в год делать побелку дымовых и коренных труб, чтобы своевременно обнаружить появление трещин в конструкции. Пол возле печи и деревянные конструкции, расположенные рядом с дымоходом, оббиваются жестью. Использовать для растопки просушенные дрова, отказаться от использования легковоспламеняющихся веществ. Не складывать вблизи горящей печи дрова, торф, брикеты, бумагу и горючие жидкости.

Заниматься растопкой печи, поддерживать процесс горения должны только взрослые. Мебель располагать на расстоянии 50 см от печи.

Печь из кирпича снабжается выходной задвижкой, необходимой для сохранения тепла в доме и регулировки выхода угарных газов. Сделав в задвижке всего несколько сквозных отверстий, можно избежать риска отравиться газом при несвоевременном закрытии задвижки.

Какие инструменты нужны

 Значительных затрат в приобретении инструмента не потребуется. Чтобы собрать кухонный гарнитур, шкаф-купе или прихожую, нужно иметь обычный набор инструментов: шуруповерт, шестигранный ключ под конфирмат, отвертку, различные сверла, биту под конфирмат, шило, карандаш, рулетку, угольник, мелкозернистую наждачную бумагу, электродрель, нож канцелярский, утюг, нож-косяк, резиновую киянку, фиксатор для деталей.

Расстояние между противоположными углами должно быть одинаковым.

Собрать шкаф-купе своими руками достаточно легко и сделать это может каждый, просто воспользовавшись инструкцией.

Предположить, какой инструмент понадобится для сборки мебели, нереально. Смотря, что за проект – трудный или нет.

Теперь необходимо установить двери шкафа-купе.

Чтобы открыть шкаф-купе, вам не нужно убирать стулья или отодвигать другую мебель.
