Бак аккумулятор для отопления

1 Устройство агрегата

Аккумулирующие баки для отопления представляют собой цилиндрические или квадратные емкости с патрубками, врезанными в корпус. Их количество зависит от числа подключенных контуров и приборов отопления.

Объем емкости зависит от площади отапливаемого помещения и находится в диапазоне от 200 до 3 тыс. м³. Для сохранения тепла между баком и внешней обшивкой находится теплоизоляционный материал толщиной от 5 до 10 см. В зависимости от конструкции внутри бака находятся следующие элементы:

  • один либо несколько теплообменников;
  • трубчатый электрический нагреватель;
  • магниевый анод.

Использование теплоаккумуляторов для твердотопливных котлов

Особенность применения теплового аккумулятора заключается в том, что при горении дров, котёл отдаёт тепло сначала накопительному баку, а затем – приборам отопления. Когда твёрдое топливо иссякло, то автоматика передаёт функцию источника тепла аккумулирующей ёмкости, которая постепенно, сверху вниз отдаёт накопленную тепловую энергию системе отопления, для поддержания заданных параметров.

В зависимости от мощности котла и площади жилого помещения подбирают модель накопителя. Для определения размеров аккумулятора существует несколько простых формул:

  1. За расчётную единицу принимают приблизительно 40 л на 1 кВт тепловой мощности котла. Например, для агрегата, мощностью 10 кВт используют бак 350–450 литров.
  2. Другая методика вычисления объёма накопителя рекомендует умножать отапливаемую площадь на 4. Полученное значение принимать за основу при выборе оборудования. Например, для дома, площадью 70 кв. м, приемлемо будет использование ёмкости 280–300 литров.

Каким должно быть давление воздуха в воздушной полости гидроаккумулятора?

Давление в воздушной полости гидроаккумулятора должно быть на 10% меньше давления включения насоса.

Причем давление воздуха нужно измерять только на отключенном от системы баке (без давления воды). Давление воздуха нужно регулярно контролировать и по необходимости приводить в норму, это заметно продлит жизнь мембране. С этой же целью не рекомендуется делать перепад давления между включением и выключением насоса слишком большим. Оптимальным является перепад в 1,0-1,5 атм. Бóльшие перепады сильнее растягивают (нагружают) мембрану, тем самым уменьшая её срок службы, и более того, большие перепады давления не комфортны при пользовании водой.

Гидроаккумуляторы рекомендуется устанавливать в местах не подверженных затоплению и с невысокой влажностью. В этом случае фланец гидроаккумулятора прослужит намного дольше. Поскольку никаких нагрузок баком не воспринимается, нет необходимости в дополнительном креплении. Гидроаккумулятор можно просто устанавливать на пол на штатные опоры.

При выборе конкретной марки гидроаккумулятора следует обратить внимание на материал мембраны, наличие сертификатов и санитарно-гигиенических заключений, удостоверяющих, что гидроаккумулятор предназначен для использования в системах с питьевой водой. Также не лишним будет убедиться в наличии запасных мембран и фланцев, чтобы в случае проблем не пришлось покупать полностью новый бак

Максимальное давление, на которое рассчитан гидроаккумулятор, не должно быть меньше максимально возможного давления в системе (например, при поломке реле давления). Именно поэтому большинство баков рассчитаны на давление в 10 бар.

Часто возникает вопрос о том, сколько воды находится в гидроаккумуляторе?

Например, если отключат электричество, сколько литров воды можно будет использовать?

Это значение зависит от установок реле давления. Как нетрудно догадаться, чем выше разница по давлению, между включением и выключением насоса, тем больше воды войдет в гидроаккумулятор, однако эту разницу необходимо лимитировать по причинам изложенным выше.

В качестве примера мы приводим таблицу заполняемости гидроаккумуляторов.

Согласно этой таблице, в 200 литровом гидроаккумуляторе при следующих установках реле давления: Включение насоса — 1,5 бар Выключение насоса — 3,0 бар Давление воздуха — 1,3 бар

Запас воды составит 69 литров, что составляет примерно треть от всего объема.

В заключение несколько слов о необходимом объеме гидроаккумулятора.

Минимальный рекомендуемый объем вычисляется по следующей формуле:

Amax — расчетный максимальный расход воды (литр/мин) К — коэффициент, зависящий от мощности электродвигателя насоса (см. таблицу ниже) Pmax —давление выключения насоса, бар Pmin — давление включения насоса, бар Pвозд. — давление в воздушной полости гидроаккумулятора, бар

Мощность насоса, кВт

Выберем минимально необходимый объем гидроаккумулятора для системы водоснабжения на базе насоса Водолей БЦПЭ 0,5-50 У со следующими установками:

Pmax = 3,0 бар Pmin = 1,8 бар Pвозд. = 1,6 бар Аmax = 2,1 м³/ч (35 л/мин) K = 0,25 (так как мощность насоса находится в диапазоне 0,55–1,5 кВт)

Выбираем следующий ближайший объем гидроаккумулятора — 35 л.

Отметим, что объем бака на уровне 24-50 литров прекрасно согласуется с другими методиками расчета гидроаккумуляторов для бытовых систем водоснабжения и эмпирическими рекомендациями различных производителей насосного оборудования.

Бóльший объем следует выбирать в том случае, если имеют место быть частые выключения электроэнергии, однако надо помнить, что в любом случае вода заполняет примерно треть общего объема (см. выше таблицу заполняемости). И конечно, чем более мощный насос установлен в систему (актуально для насосов мощностью 1,1 кВт и выше), тем больший размер гидроаккумулятора необходимо предпочесть, это сократит число повторно-кратковременных включений и продлит срок службы электродвигателя насоса.

Покупая гидроаккумуляторы больших объемов, надо отдавать себе отчет в том, что водой надо регулярно пользоваться, поскольку при длительном простое, её качество начинает ухудшаться. Ведь использовать всю воду из гидроаккумулятора объемом 24 или 50 литров гораздо проще и быстрее, чем из 100 или 200 литрового.

С моделями и ценами на гидроаккумуляторы можно ознакомиться в разделе «Принадлежности к насосам ».

Как купить насос Водолей?

Конструкция бака и принцип работы

Накопители тепла для отопления – это герметичные баки цилиндрической формы с объемом от двухсот до 5 тысяч литров (есть и больший объем). Бак заключен в специальный корпус. Между внешней оболочкой и баком находится теплоизолирующий материал.

Вверху и внизу бака стоят два патрубка для подключения к системе отопления и нагревательному котлу. На дне установлен дренажный кран, который нужен для слива жидкости. В верхней части стоит предохранительный клапан, который автоматически спускает воздух при превышении давления в буфере. Также конструкция имеет фланцы, к которым подключаются датчики температуры и давления.

Если внутри буфера стоит один или несколько нагревательных элементов, то они бывают следующих типов:

  • обычный ТЭН;
  • теплообменник, который подключается к другим источникам тепла, например, тепловым насосам, солнечным коллекторам и т.п.

Любые нагревательные элементы внутри бака предназначены для поддержания нужной температуры рабочей среды. Иногда внутри емкости находится теплообменник горячего водоснабжения. Вода для бытовых нужд подогревается рабочей жидкостью, использующейся в системе отопления.

Принцип работы теплоаккумулятора, использующегося в паре с твердотопливным котлом, основан на повышенной удельной емкости циркулирующей рабочей жидкости. Объем рабочей среды повышается в несколько раз из-за подключения бака. Из-за этого увеличивается инертность системы.

Это приводит к тому, что подогретый до максимальной температуры теплоноситель сохраняет свою температуру в баке на протяжении длительного времени. По мере необходимости жидкость поступает к отопительным приборам. В итоге даже после прекращения сжигания топлива обеспечивается непрерывность работы системы.

4 Расчёт необходимой ёмкости

Когда с устройством буферной ёмкости для системы отопления всё понятно, можно приступать к расчётам требуемых параметров. Этот показатель напрямую зависит от мощности отопительного котла.

Если был установлен агрегат, который вырабатывает 35 кВт/час, тогда объем используемой ёмкости должен превышать эту цифру минимум в 30 раз

Помимо этого, важно учесть ряд дополнительных факторов:

  1. 1. Не стоит делать никаких надбавок на то, что тепловой аккумулятор будет впитывать всё тепло, а сама система будет работать плохо. Когда на улице температура опускается ниже -30˚С, то котёл может спокойно работать в обход буферной установки. А вот когда становится теплее, то в действие входит теплоаккумулятор, а всё лишнее тепло в нем накапливается.
  2. 2. Мощность должна быть рассчитана исключительно для погодных условий, когда дом теряет максимальное количество вырабатываемой тепловой энергии. К примеру, если котёл теряет 33 кВт/час при температуре окружающей среды от -29˚С, то и мощность всей системы должна быть такой же. Конечно, нужно учитывать и небольшой запас. Для качественного подогрева существующей схемы должно создаваться минимум 35 кВт/час.
  3. 3. Обязательно учитывается размер помещения, где будет установлен сам агрегат вместе с теплообменником и другими элементами схемы. В некоторых случаях может возникнуть такая ситуация, когда установить большой теплоаккумулятор просто не получится.

Если же мастер обладает всеми необходимыми навыками, то изготовить ёмкость можно и своими руками. Лучшим вариантом считается цилиндрический агрегат, обладающий следующими параметрами:

  • Диаметр — 1 метр. Стоит учесть, что если объём теплового аккумулятора равен 1750 л, то его диаметр должен составлять минимум 1,06 м.
  • Высота — 2 метра.

Что представляет собой теплоаккумулятор для котла отопления

Теплоаккумулятор представляет собой герметично закрытый бак, сделанный из черной стали. Она имеет четыре патрубки, к которым соединяются трубопроводы отопительной системы. Два патрубка находятся на верхней стороне, и еще два расположены на нижней стороне. Когда котел работает на полной мощности, он выделяет огромное количество энергии.

Но система не всегда нуждается в такой энергии. В этом случае буферная емкость просто забирает излишки тепла, затем возвращает его в систему, когда в ней не хватает тепла. Далее будет рассмотрен принцип работы теплоаккумулятора.

Как уже было сказано, устройство имеет два патрубка на верхней стороне, и еще два патрубка на нижней стороне. К одной из верхних патрубков подключается труба, по которой жидкость поступает в аккумулятор тепла. К одной из нижних патрубков подходит обратный трубопровод, по которому жидкость уже низкой температуры из бака поступает в котел. На этом трубопроводе устанавливается циркуляционный насос, который выкачивает всю холодную воду из бака, и направляет в котел. Так завершается первый контур.

Работает он следующим образом: когда котел приступит к действию, нагретая вода поступает в теплоаккумулятор, в которой имеется холодная вода. Из-за разницы температур они не смешиваются. Горячая вода будет оставаться сверху, а холодная вода — снизу. В это время включают насос, который начинает выкачивать холодную воду и направлять ее в сторону котла. Как только теплоаккумулятор наполняется горячей водой, циркуляционный насос прекращает свою работу.

Ко второму верхнему патрубку подходит труба, по которой вода выходит из бака и поступает в потребители, то есть в радиаторы. Ко второму нижнему патрубку подключается трубопровод, по которому вода из радиаторов поступает в аккумулятор тепла. На этом трубопроводе имеется циркуляционный насос. Так завершается второй контур.

В тот момент, когда котел прекращает свою работу, в теплоаккумуляторе уже имеется запас горячей воды. Насос направляет воду из системы отопления в сторону бака, которая, вследствие своей тяжести, остается в нижней части емкости, вытесняя горячую воду. Горячая вода выходит из бака через верхний патрубок, и поступает в радиаторы. Так, даже тогда, когда котел не работает, система снабжается горячей водой.

Это и есть весь принцип работы теплоаккумуляторов. Если говорить более коротко, то принцип работы заключается в следующем: бак накапливает лишнее тепло в себе, и отдает его системе, когда этого тепла не хватает.

Не во всех случаях рекомендуется использовать теплоаккумуляторы.

Далее будут представлены случаи, когда есть необходимость в установлении буферной емкости, и когда, все же, не рекомендуется устанавливать такую емкость.

Необходимо устанавливать:

  1. Когда в отопительной системе используется твердотопливный котел. Не у всех есть возможность постоянно следить за горением топлива в топке. В этом случае бак может сгладить скачки, и держать температуру в помещении на постоянной отметке.
  2. Если котел работает на электроэнергии, а тарифы на электричество различаются в разные времена суток. В этом случае бак может накопить тепло в те периоды, когда тарифы низкие.
  3. Если источником энергии являются солнечные коллекторы. Бак накопит тепло в дневное время, и отдает его в ночное время, когда коллектор не работает.

В следующих случаях нет необходимости в использовании теплоаккумуляторов:

  1. Когда тепло нужно лишь на короткое время. В этом случае нет необходимости греть помещение теплом, накопленным баком.
  2. Если в системе источником тепла является газовый котел. Здесь теплоаккумулятор будет лишним.

Принцип работы теплосберегающего изделия

Тепловой аккумулятор функционирует по самой простой схеме. Сверху к агрегату подводится труба от газового, твердотопливного или электрического котла.

По ней в накопительный бак поступает горячая вода. Остывая в процессе, она опускается вниз к месту расположения циркулярного насоса и с его помощью подается обратно в магистральный проход, чтобы вернуться к котлу для следующего подогрева.

Установка теплоаккумулятора предупреждает перегрев теплоносителя в момент, когда котел работает на полную мощность и обеспечивает максимальную теплоотдачу при экономном расходовании топлива. Это снижает нагрузку на отопительную систему и продлевает срок ее службы

Котел любого типа, независимо от вида топливного ресурса, работает ступенчато, периодически включаясь и отключаясь по достижению оптимально подходящей температуры греющего элемента.

Когда работа прекращается, теплоноситель попадает в резервуар, а в системе его заменяет горячая жидкость, не охладившаяся благодаря наличию теплоаккумулятора. В результате даже после отключения котла и перехода его в пассивный режим до следующей закладки топлива, батареи еще какое-то время остаются горячими, а из крана идет теплая вода.

Создание и подключение

Подобное устройство без труда можно изготовить своими руками – для этого достаточно иметь под рукой сварочный аппарат и уметь им пользоваться. Все операции необходимо выполнять в определенной последовательности:

  1. произвести расчет объема емкости;
  2. изготовить хорошо утепленный бак – для этого можно использовать либо листовое железо, либо обыкновенные трубы большого диаметра; полученная емкость должна быть полностью герметичной;
  3. в верхней точке и в нижней точке емкости следует врезать по два патрубка – это будут подающие и обратные трубопроводы;
  4. вверху емкости теплоаккумулятора приваривают минимум две муфты диаметром 1,5 дюйма;
  5. в муфты своими руками монтируют термометр, а также взрывной клапан;
  6. стационарным трубопроводом взрывной клапан подключают к дренажному каналу;
  7. бак необходимо теполизолировать – для этого используют строительную монтажную пену.

При этом расчет объема емкости и ее толщины следует производить до начала всех работ по изготовлению устройства.

Способы подключения

Технология установки теплоаккумулятора дома зависит от типа циркуляции воды в системе. При гравитационном способе оборудование монтируют в систему максимально близко к котлу. В случае принудительной циркуляции при помощи насоса бак размещают также на максимальном расстоянии от котла.

При этом для работы понадобится продуманная, нарисованная схема и поддержание температуры в помещении для установки емкости в пределах 10-35°С. Кроме того, следует обеспечить свободный доступ к патрубкам, чтобы потом можно было проводить ремонт и профилактическую работу.

Теплоаккумулятор, предназначенный для врезки в котел, устанавливают прямо в котельной – он не должен быть выше самого котла.

Примеры видов обоев (фото)

Схема подключения и монтаж своими руками

Схема подключения теплового аккумулятора

Если вы сталкивались с монтажом или реконструкцией отопительной системы, то вам будет несложно изготовить и установить тепловой аккумулятор. Справиться с этой работой сможет и новичок при наличии необходимых слесарных навыков.

Схема подключения буферной ёмкости имеет следующие особенности:

  • к нижним патрубкам прибора присоединяются вход котла и обратная ветка отопительной системы;
  • движение теплоносителя в системе, равно как и его подачу в нагревающий агрегат, обеспечивает циркуляционный насос, установленный совместно с обратным клапаном и запирающим краном;
  • к выходу котла подключён второй насос, предназначенный для транспортировки горячей жидкости к верхнему патрубку аккумулирующей ёмкости;
  • второй верхний патрубок бака соединяется с напорной магистралью системы отопления. При этом возможно включение как с трёхходовым клапаном, так и без него.

Отметим, что подобный принцип используется для систем с одним отопительным агрегатом. Применение нескольких котлов требует дополнительной установки запирающих, балансировочных и отсекающих устройств, что значительно усложняет схему подключения и конструкцию теплового аккумулятора.

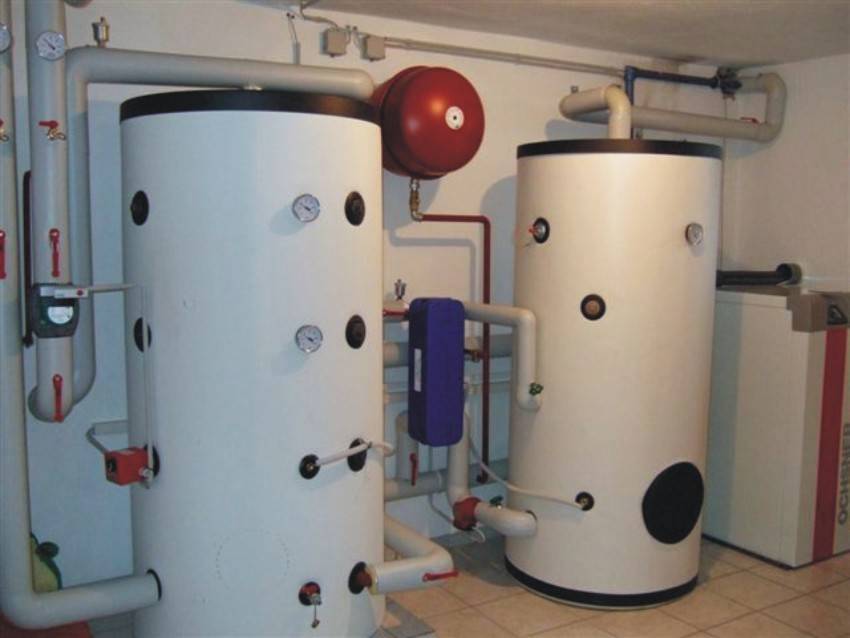

Установка теплоаккумулирующей ёмкости

Монтаж теплового аккумулятора предусматривает установку регулирующей автоматики, запорных устройств и центробежных насосов

Вне зависимости от того, какой теплоаккумулятор используется (покупной или изготовленный своими руками), в процессе работы понадобятся:

  • шаровые краны;
  • циркуляционные насосы;
  • отрезки труб необходимого диаметра;
  • обратные клапаны;
  • датчики температуры;
  • предохранительный клапан;
  • электрическая проводка;
  • трехходовые краны или электрическая система управления работой циркуляционных насосов;
  • тепловой аккумулятор.

Кроме этого, потребуются обычные наборы сантехника и электрика, которые включают нужные инструменты и необходимые изолирующие и герметизирующие материалы.

При монтаже буферной ёмкости учитывают способность нагретой жидкости подниматься в верхнюю часть бака

Прежде всего, определяют место установки прибора. Если есть возможность, то бак монтируют как можно ближе к отопительному котлу. Теплоаккумулирующую ёмкость подключают в следующем порядке:

  1. Из отопительной системы сливают теплоноситель.
  2. К одному из верхних выводов бака подключают предохранительный клапан.
  3. На патрубки бака устанавливают шаровые краны. Можно обойтись и без запорной арматуры, но в таком случае при необходимости ремонта или замены оборудования понадобится сливать теплоноситель.
  4. К нижнему выводу ёмкости подключают циркуляционный насос, посредством которого охлаждённая жидкость будет подаваться в котёл.
  5. Напорный патрубок отопительного агрегата присоединяют к верхнему выводу теплового аккумулятора.
  6. Монтируют датчик температуры и блок автоматики, которые будут управлять циркуляционным насосом в зависимости от степени нагрева теплоносителя.
  7. К парному выводу, расположенному в верхней части бака, подключают подающую магистраль отопительной системы.
  8. На обратном трубопроводе монтируют второй циркуляционный насос. Этот агрегат понадобится для транспортировки теплоносителя по контуру обогрева.
  9. Устанавливают автоматику для управления работой второго насоса в зависимости от температуры воздуха в помещениях.
  10. Если конструкцией теплоаккумулятора предусмотрен второй контур, то его присоединяют к системе горячего водоснабжения.
  11. При необходимости выполняют электрическое подключение ТЭНа буферной ёмкости к питающему напряжению.
  12. Устанавливают устройство защитного отключения и заземляющий контур.

Места всех сопряжений должны быть тщательно герметизированы при помощи пакли и специальной пасты. Фум-ленту лучше не использовать, поскольку она не позволит «доворачивать» соединения для правильной установки циркуляционных насосов и удобного размещения шаровых кранов.

Как подключить тепловой аккумулятор в обвязке с твердотопливным и газовым котлами (видео)

Тепловой аккумулятор оптимизирует работу отопительного агрегата и позволяет экономить ресурсы. Буферную ёмкость несложно установить своими руками, для чего можно купить готовое изделие в торговой сети или же изготовить накопительный бак самостоятельно. В любом случае потраченные средства окупаются в короткий срок, что позволяет советовать установку теплоаккумуляторов как с целью энергосбережения, так и для защиты отопительных агрегатов от перегрева.

Где можно купить кухни в стиле модерн на заказ?

Разновидности теплоаккумуляторов

Аккумулятор тепла для системы отопления представляет собой вместительный бак, оснащенный солидной теплоизоляцией – именно она отвечает за минимизирование теплопотерь. С помощью одной пары патрубков аккумулятор подключается к котлу, а с помощью другой пары – к системе отопления. Также здесь могут быть предусмотрены дополнительные патрубки для подключения контура ГВС или дополнительных источников тепловой энергии. Давайте разберем основные виды теплоаккумуляторов для систем отопления:

При наличие циркуляционного насоса появляется возможность использовать сразу несколько буферных баков, что позволяет равномерно прогревать сразу несколько помещений.

  • Буферная емкость – представляет собой простейший бак, лишенный внутренних теплообменников. Конструкция предусматривает использование одного и того же теплоносителя в котле и батареях, при одинаковом допустимом давлении. Если планируется пропускать через котел один теплоноситель, а по батареям другой, следует подключить к теплоаккумулятору внешний теплообменник;
  • Тепловые аккумуляторы для индивидуального отопления с нижним, верхним или сразу с несколькими теплообменниками – такие теплоаккумуляторы позволяют организовать два самостоятельных контура. Первый контур представляет собой бак, подключенный к котлу, а второй – контур отопления с батареями или конвекторами. Теплоносители здесь не смешиваются, в обоих контурах может быть разное давление. Нагрев ведется с помощью теплообменника;
  • С проточным теплообменником контура ГВС или с баком – для организации горячего водоснабжения. В первом случае вода может потребляться весь день и равномерно. Вторая схема предусматривает накопление воды с целью ее быстрой отдачи в определенное время (например, вечером, когда все принимают душ перед сном) – аналогичным образом устроены бойлеры косвенники, накапливающие воду.

Конструкция теплоаккумуляторов для отопления может быть самой разной, выбор подходящего варианта зависит от сложности отопительной системы, ее характеристик и количества источников горячего теплоносителя.

Некоторые теплоаккумуляторы оснащаются ТЭНами с термостатами, что позволяет обеспечить потребителей теплом в ночное время, когда теплоноситель уже остыл, а подкинуть дрова в топку некому. Также они пригодятся при использовании тепловых насосов и солнечных батарей.

Добавьте свой комментарий:

Почему так важен угол заточки

Угол режущего клина (расстояние между гранями лезвия) – важная характеристика любого ножа. Он задается при производстве, зависит от того, какую функцию выполняет режущий инструмент и варьируется от 55º (мачете) до 10º (скальпель).

  • для колки и резки твердых материалов – расщепления кости, рубки бамбука, раскалывания кокоса – нужен прочный резак с углом между гранями лезвий 45-55º;
  • ножи для отделения мяса от кости и разрезания волокон с жилами затачивают под углом 40º;
  • для лезвия, сходного по функционалу с топором (им можно колоть дрова, рубить мясо, резать солому), характерен угол 35-40º;
  • универсальные ножи (охотничьи или рыболова) точат под углом 30-35º;
  • для стандартных кухонных работ (порезать хлеб, овощи, сыр) подойдет угол 25-30º;
  • для резки филе инструмент затачивают под углом 10-15º;
  • для лезвия опасной бритвы и скальпеля предусмотрен угол в 8-12º.

Чтобы нож правильно работал и долго служил, важно заточить его под нужным углом

Ключевые функции теплонакопителей

Принцип работы теплоаккумулятора

Теплоаккумулятор имеет множество полезных функций, в числе которых:

  • обеспечение пользователя горячей водой;
  • нормализация температурного режима в обогреваемых помещениях;
  • повышение показателей полезного действия отопительной системы с одновременным уменьшением расходов на обогрев;
  • возможность объединения нескольких тепловых источников в единый контур;
  • накопление лишней энергии, которую вырабатывает котел и т.д.

При всех своих преимуществах теплоаккумуляторы имеют всего 2 недостатка, а именно:

  • ресурс накапливаемой теплой жидкости напрямую зависит от объема используемого бака, но при любых обстоятельствах он остается строго ограниченным и заканчивается довольно оперативно, поэтому нужно обязательно продумать вопрос обустройства дополнительной системы нагрева;
  • более объемные накопители требуют достаточно много места для установки, к примеру, котельного помещения.
