Разновидности отопительных колпаковых печей — принцип работы и монтаж

Конструкции приспособлений

Конструкции отопительных щитков делятся на две большие категории: они могут быть толсто- либо тонкостенными.

О толщине стенки

  1. Толстостенные щитки укладываются в полкирпича. Их необходимо предварительно хорошо прогревать. Когда варочная плита с отопительным щитком используется постоянно, такое его устройство целесообразно. Помимо всего прочего – толстостенные конструкции предпочтительней с точки зрения пожарной безопасности.
  2. Отопительный тонкостенный щиток кладется в четверть кирпича. Чтобы удовлетворить противопожарные требования, такие конструкции часто закрываются металлическими кожухами.
  3. Поверхность стенок можно штукатурить, облицовывать изразцовыми плитками либо, расшив стыки, оставлять без отделки. Облицовывать печь-камин с отопительным щитком следует в ходе его укладки.
  1. Устройства могут работать в двух режимах работы – зимнем и летнем. В первом из них конструкция нагревается полностью, во втором же частично.

Принципиальные схемы работы

По принципу работы различают два типа устройств.

Канальные щитки

  1. Внутри такого устройства обустроен своеобразный лабиринт из дымоходов, которые имеют одно и то же сечение.

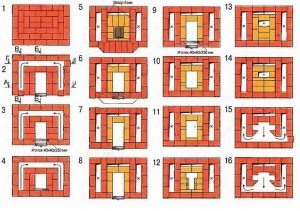

  2. Когда кладутся подобные отопительные щитки — порядовки их могут иметь, как горизонтальные, так и вертикальные перегородки.
  3. Тепловую энергию стенкам продукты горения отдают в процессе равномерного передвижения их по всей длине каналов.
  4. В канальном типе устройств нередко обустраиваются перемычки, обходящие дымоход. Отгораживаются они перегородками. Надо это, чтоб в летний период варочная печка не отапливала комнату.

В печах-каминах перемычки не нужны, потому как щитками они оснащаются для большей отдачи тепла. Устройство же для мощного металлического агрегата, например, для Баварии (тепловая мощность 14 кВт) без подобной перемычки делать не следует. (См. также статью Биотопливо для каминов: особенности.)

Колпаковые устройства

Отопительный щиток колпакового типа состоит из одной либо нескольких полостей, которые соединены дымоходами. Выход и вход канала во всех колпаках делается гораздо ниже верха его плоскости.

Почему это надо? Нагретый воздух и печные газы всегда текут вверх. Проникнув в колпак, газы до своего остывания будут расположены там. Когда они свое тепло отдадут, то их вытеснит новая порция нагретых продуктов горения, и они потекут по дымоходу на улицу.

Особенности реализации схемы щитка

  1. Помимо прямоугольных устройств, когда в комнате мало места, нередко обустраивается угловой щиток. Помимо того, что такая конструкция сберегает полезный объем, благодаря большей площади теплообмена, она отдает больше энергии.
  2. Если оснастить щиток отдельной топкой, то он из дополнительного элемента печки преобразуется в полноценное отопительное оборудование.
  3. Собственная топливная камера нужна для того, чтобы без нужды не растапливать варочную печку. (См. также статью Отопление частного дома дровами: особенности.)

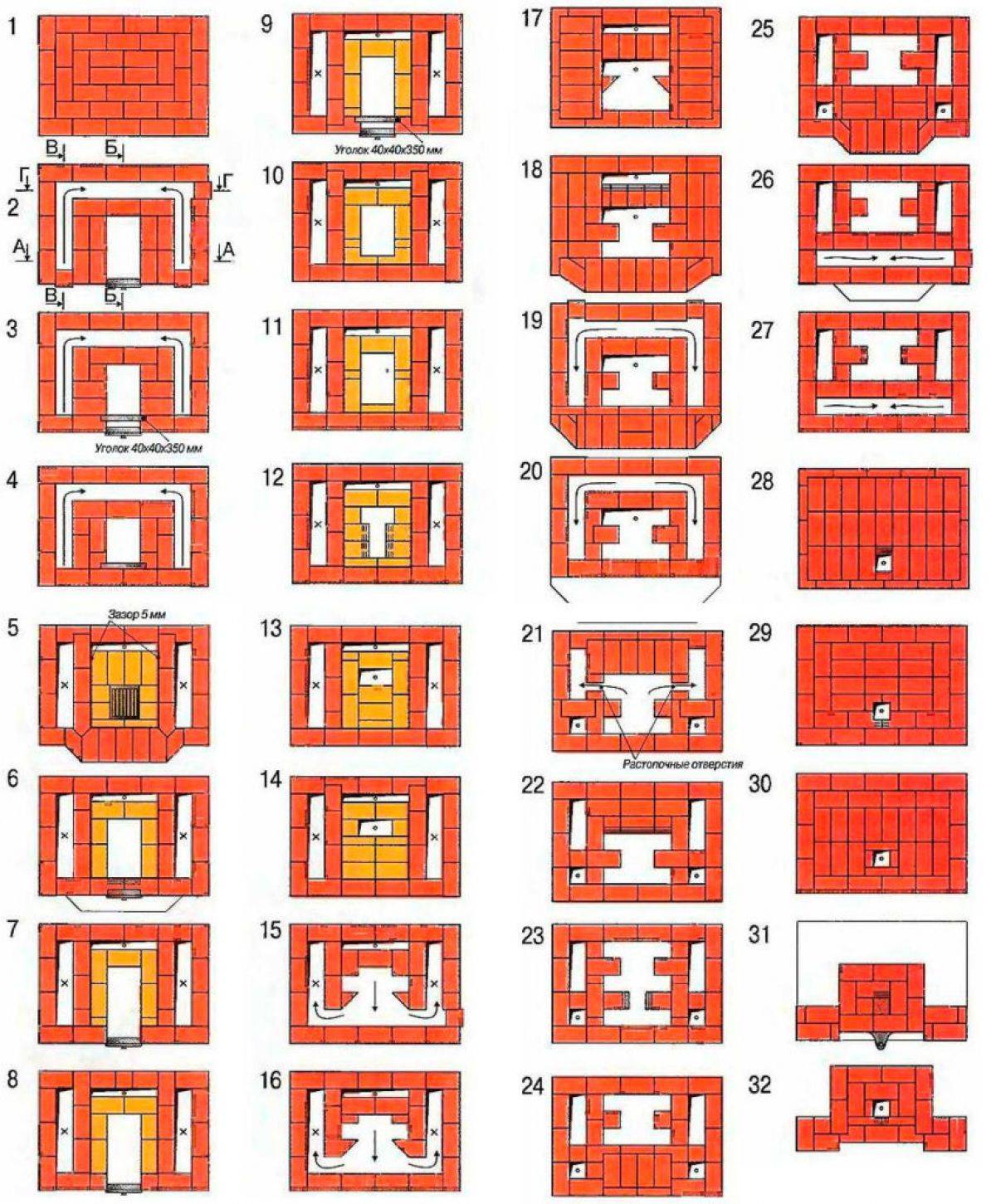

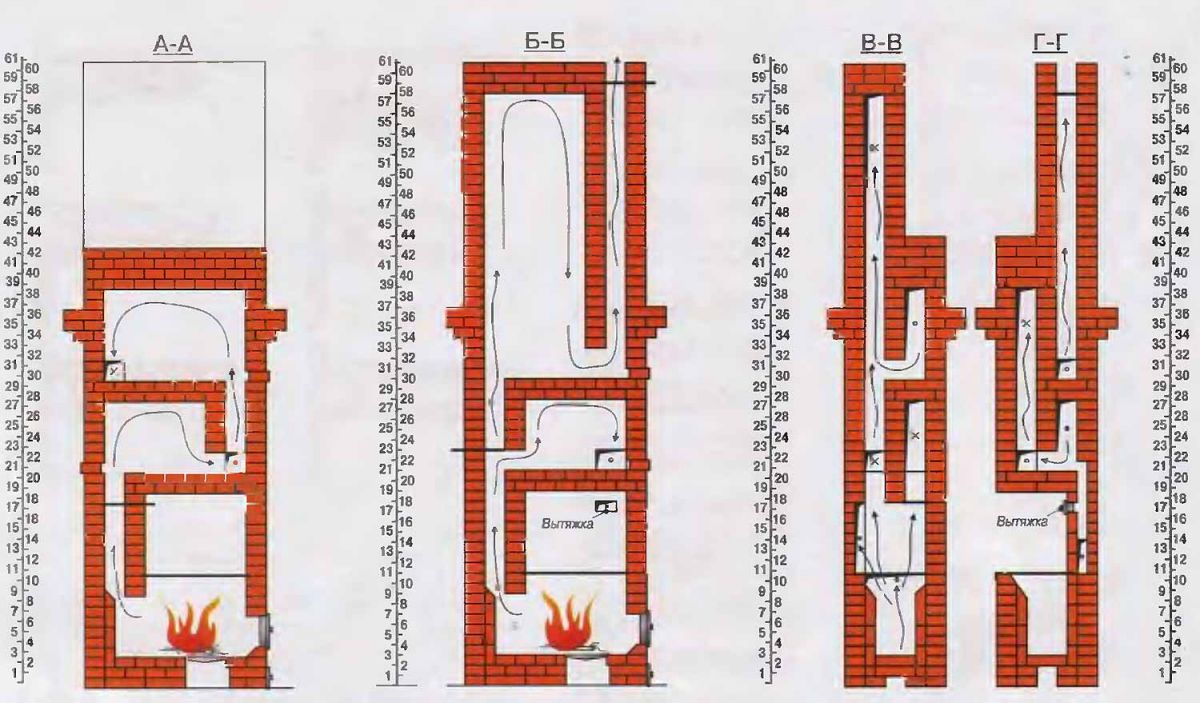

Схема колпаковой печи Кузнецова

Чтобы соорудить данную печь, нужно придерживаться следующей схемы:

  • Первые два ряда выкладываются красным кирпичом. Их количество можно увеличить для повышения теплопроводности устройства. Для скрепления кирпича нужно использовать специальный глиняный раствор. Использование средства с цементом в данном случае неактуально.
  • Со второго ряда встраивается поддувало, а также определяются каналы для дымохода. Спереди и сбоку устройства фиксируются дверцы, которые нужны для читки отопительного прибора. Их крепление осуществляется с помощью стальной проволоки, которая монтируется в кладку. Для предотвращения смещения конструкции при нагревании, между кирпичом и печным литьем фиксируется базальтовая вата или лист асбеста. Толщина подобной прокладки должна составлять 5-6 мм.
  • Четвертый ряд должен оказаться выше крышки поддувала, перекрывая его. Чтобы сделать опору для верхнего слоя кирпичей, используется металлический уголок. Его фиксируют на стенки проема, расположенные сбоку устройства.

  • С пятого ряда делается футеровка рабочей зоны. Для этого используется шамотный кирпич. Для данной конструкции он ставится на ребро. Чтобы зафиксировать элементы, рекомендуется применять шамотную глину, поскольку она не будет видоизменяться под воздействием высоких температур. Помимо футеровки рабочей зоны здесь фиксируется колосниковая решетка. Также на данном этапе делается первый сухой швов. Чтобы его выполнить, из кладки в определенных местах убирается глиняный раствор. На его месте фиксируются прокладки из любого минерального картона.
  • Одновременно с шестым рядом кладки фиксируется топочная дверца. В строительном магазине можно приобрести различные виды данных приспособлений, но для стильного дизайна рекомендуется покупать модели из чугуна.
  • Укладывается 7, 8, 9 ряды, при этом девятый ряд должен перекрыть проем топочной дверцы.
  • Выполняется укладка 10, 11, 12, 13 ряда. На 12 и 13 ряду внутри отопительного элемента обустраиваются столбы катализатора.
  • Фиксируется ряды с 14 по 16.
  • 17 и 18 ряды укладываются таким образом, чтобы кладка перекрывала нижний колпак системы отопления.
  • На 19-м ряду устанавливается верхний колпак со встроенными внутри конструкции каналами теплообмена. Также фиксируются четыре дверцы, чтобы можно было эти канала очистить.
  • Укладываются 20-27 ряды.
  • На 28 ряду фиксируется задвижка дымового канала. Ее присутствие в конструкции необходимо, чтобы предотвратить остывание отопительного элемента между процессами топки.
  • На 29-30 ряду обустраивают верхний купольный свод.
  • На 31 ряду обустраивают дымоход.

После того как изготовление отопительного элемента будет закончено, выполняется растопка. Для этого используется минимальное количество топлива. При максимальной загруженности печки внутри устройства могут образоваться трещины. Когда проводится испытание прибора, он может начать коптить. При первой топке это является нормальным процессом, поскольку прогреваются все внутренние элементы конструкции. Если печь коптит при следующей эксплуатации, это не является нормой. Как правило, это означает, что нарушена технология возведения конструкции. В данном случае дальнейшая эксплуатация конструкция невозможна. Необходимо для начала исправить ошибку и только после этого использовать печь по ее прямому назначению. Если отопительный элемент не коптит, устройство может успешно эксплуатироваться дальше.

Видео руководство

Суть работы таких систем достаточно проста: горячий газ циркулирует не при воздействии вытяжной трубы, а из-за тяжести газов. Иными словами, если соответствовать простейшим физическим законам, горячие газы, имеющие меньший вес, собираются под сводом колпака, в то время как холодные (а, следовательно, и тяжелые) остаются снизу. В связи с взаимодействием этих газов внутри колпака образуется «зона» турбулентности, благодаря чему стенки конструкции эффективнее впитывают тепловую энергию. Собственно, газ здесь и является основным переносчиком тепла.

Дабы закрепить знания об этой печи, а также подчеркнуть ее особенность, ниже мы привели ее отличительные черты.

  1. Полифункциональность, внушительный показатель эффективности.
  2. Довольно высокий КПД.
  3. Приятная «внешность», эстетичность.
  4. Простота в эксплуатации, отсутствие необходимости в регулярной чистке каналов.
  5. Долговечность.

Большинство владельцев печей, равно как и опытных профессионалов, убеждено: печь колпакового типа по праву считается одним из качественнейших и эффективнейших отопительных приборов, которые когда-либо создавались.

Ну что ж, с конструктивными особенностями мы разобрались, теперь – непосредственно к строительному процессу!

Краткий экскурс в историю

Отопительный эффект открытого огня заметили еще наши предки, зажигая костры в пещерах. На смену кострам пришли частично закрытые очаги, а затем – первые неэффективные камины, большая часть тепла которых уходила в дымоход.

Русская печь, выложенная по канальной технологии, в отличие от знаменитой «кузнецовки» эффективна лишь на 30-40 %

Со временем придумали своеобразный колпак, задерживающий горячие газы внутри сооружения, и научились разделять раскаленный воздух на несколько потоков. Перелом в технологии произошел, когда вопросом занялся И. С. Подгородников, известный в нашей стране инженер-теплотехник. Он изобрел «двухэтажный колпак», который немного по-иному организовывал выход топочных газов. Однако практики было недостаточно, и окончательное воплощение в жизнь идея получила благодаря И. В. Кузнецову.

Вариант колпакового устройства дровяной печи с духовкой

Игорь Викторович создал мощную теоретическую базу о колпаковом горении, которую и сумел благополучно воплотить на практике. Только благодаря его трудам печное отопление стало по-настоящему эффективным. Им разработано более 150 различных стандартов, собраны десятки типовых решений и схем. Максимально усовершенствованные модификации стали популярны, сотни мастеров взяли на вооружение порядовки колпаковых печей Кузнецова. Попробуем разобраться, как работает «кузнецовка».

Преимущества колпаковой печи

Если сравнивать кузнецовую печь с другими кирпичными аналогами, то она имеет огромную устойчивость к деформации. Она быстро нагревается и при этом долго сохраняет тепло. Даже при неплотно закрытой заслонке, образовавшееся тепло может долго сохраняться в такой печи.

  • длительная эксплуатация;
  • малое образование копоти и сажи (она практически полностью сгорает, превращаясь в золу);
  • КПД – до 80%;
  • легкая конструкция, которую можно осилить даже новичку;
  • усовершенствованная система нагрева по сравнению с канальным аналогом;
  • простая и практичная в уходе – нет необходимости часто ее чистить;
  • не трескается;
  • универсальность возведения (в доме, квартире, бане и т.д.)
  • большой выбор формы и дизайна;
  • не нужно брать в расчет высоту дымохода для обеспечения хорошей тяги;
  • высокая скорость растопки;
  • конструкция позволяет установить большой нагревательный элемент;
  • происходит равномерный прогрев печи;
  • печь дольше остывает по сравнению со своими кирпичными прототипами.

Розжиг «Кузнецовки»

Возведение печи своими руками: от подготовки до проверки

Перед началом строительства конструкции следует тщательно изучить план того помещения, в котором она будет располагаться. Поскольку это тяжеловесный атрибут, то здесь требуется прочный фундамент. Если печь будет возводиться в деревянном строении, то необходимо на стыках печной конструкции и стенах установить прокладки из огнеустойчивого материала.

Фундамент печки

Для его возведения следует выкопать яму прямоугольной формы. Ее размеры: длина 1,5 метра, ширина 1 метр, глубина 1 метр. На 15 см дно засыпают слоем песка. Так нужно оставить на несколько дней для усадки. Потом ставится опалубка из досок либо других деревянных элементов.

Следующий этап: выкладывание тонкого металлического прута в целях армирования бетона. Затем делается заливка бетона. В процессе нужно периодически удалять из него образовывающиеся пузырьки воздуха. В этом поможет обычная лопата или же бетонный вибратор. По уровню расположения бетон на 2 кирпича не должен доходить до поверхности пола.

Кладка печи

Укладку кирпича в моделях Кузнецова можно делать самостоятельно даже новичкам. Главное – внимательность. Нужно строго следовать схеме – порядовке.

Поскольку кирпич имеет свойство расширяться при нагреве, то внутренняя огнеустойчивая оболочка должна иметь со всех сторон свободное пространство. С этой целью каждый третий ряд кирпича прокладывают металлической проволокой для усиления связки. Что касается дверец печи и других ее металлических составляющих, при установке учитывается степень их расширения во время нагрева. Кирпич и металл разделяют специальной прокладкой.

На 17–18 рядах следует верхнее перекрытие колпаков. На 21 ярусе следует оставить два прохода вдоль боковых внутренних стенок. В инструкциях бывает подробно расписана порядовка, и обычно затруднений с кладкой не возникает. После завершения кладки желательно нанести на стены огнеупорный состав.

Проверка работоспособности

Для тестирования печи во время первой растопки необходимо использовать минимальное количество топлива. Делается это для того, чтобы прогревание происходило постепенно. В момент первой топки проверяется работоспособность конструкции, обжиг печи, герметичность швов в местах установки дверей и задвижек. При выявлении неполадок нужно устранить их.

Колпаковая модель печи, сравнение

Колпаковая печь как модель известна давно, и в печах кузнецова используется та же схема – внутренняя полость печи устроена таким образом, чтобы топочных газ перемещался свободно. Но одновременно организован и пиролиз, и в результате топливо сгорает до мельчайших частиц.

Если рассматривать как пример двухколпаковую печь Кузнецова, то пиролизный процесс, причем саморегулирующийся, идет сразу под первым колпаком. Схема «регулировки» такова: как только горючее в топливной камере разгорается сильнее, заполняющий колпак топочный газ двигается книзу. Сдерживаемый колпаком газ не может уйти кверху, и не просто увеличивается в объеме, а становится плотнее и давит всей массой на огонь, который при этом не может не терять часть интенсивности. В результате процесс горении стихает до определенного значения, и давление газов ослабевает, затем весь процесс повторяется.

По мнению специалистов, в идеале двухколпаковые печки должны иметь круглое сечение. Тогда вторым колпаком будет служить наружный свод, или стенка агрегата, где будут нейтрализоваться генераторные газы – угарный газ СО и окиси азота. В дымоходную трубу при этом будет выходить только водяной пар и углекислый газ. Но при этом круглое сечение печи создает некоторые проблемы при возведении и эксплуатации:

  1. Чистка круглой печки – неудобна, это отмечают владельцы таких печей
  2. Дверцы смонтировать сложнее, чем в плоской стенке

В результате поступают практичнее – соединяют оба колпака дымоходом, установив их друг над другом. КПД при этом будет меньше, порядка на 2-3%. при желании интегрировать печку в отопительную водяную систему дома или иметь горячую воду от печи – проточные теплообменники устанавливают под вторым колпаком, а не под первым, который дает основной выход тепловой энергии. второй свод имеет температуру нагрева всего от 300 до 400 градусов, поэтому теплообменник выбирается сравнительно попроще, в том числе и по материалу. кроме того, под вторым сводом не будет сажевых наслоений, и металл встроенного теплообменника прослужит дольше.

Модификаций печей Кузнецова разработано очень много – причем не исключительно домовые печи для обогрева жилья. Имеется целый ряд моделей для бань, печки с лежанками. Отдельное место занимает популярная линейка отопительно-варочный печей. Но по принципу внутреннего устройства – все варианты сходны.

Некоторые нюансы по возведению печи Кузнецова:

  • Тело печи возводят из красного печного кирпича, марка не ниже М150
  • Для топочного отдела необходим жаростойкий и огнестойкий кирпич, практически единственный вариант – шамот. Марка Ш-5; Шб-8, размеры не имеют особого значения, поскольку топка конструкционно не связана с телом печи
  • Вся конструкция топки должна быть отделена от тела печи, вариант – плавающая конструкция. Причем не просто отсутствует перевязка печных и шамотных кирпичей, а оба модуля принципиально отделены – недопустимы никакие крепежи, выступы или опорные части. Раствора между шамотной кладкой и печным кирпичом также быть не должно, а только компенсационные зазоры, заполняемые жаростойким материалом (базальтовый, каолиновый или другие виды картона или ваты). Причина – слишком большая разница характеристик теплоемкости и линейного теплового расширения шамота и керамики. Усилия и деформации в зоне контакта нагретого до высоких температур шамотного и керамического кирпича настолько велики, что приводят к разрывам в кладке стен печки. Разделение и устройство по плавающему принципу эту проблему решает.

Небольшой минус колпаковых печей – при уменьшении их объема немного снижается и КПД, даже при выборе идеальной формы печки – круглой в сечении. В небольших комнатах устанавливают обычно небольшие печи, поэтому некоторое снижение эффективности неизбежно. Интересная альтернатива изготовить печь Кузнецова из металла пока не имеет достойного воплощения в жизнь. Конструкция и форма кузнецовки никак не обуславливает напряжений сдвига, и это только один довод в пользу сварного металлического корпуса печи. Стоимость материала, конечно, слега пугает, но более дешевый чугун невозможен по причине массивности и хрупкости, в том числе и некоторой тепловой хрупкости.

Модель кузнецовки из стального листа, окрашенная порошковой краской – перспектива заманчивая, но и технические проблемы имеются, и одна из них – сложности выполнения эффективной футеровки сводов небольших печек. А первый колпак кузнецовки имеет под сводом очень высокие температуры, топочные газы слишком сильно раскалены и без футеровки металл долго не выдержит. Таким образом, кирпич для моделей печей Кузнецова пока не имеет конкуренции.

Двухколпаковая печь

Наиболее распространенный вариант для качественного отопления частного дома — устройство Кузнецова с двумя колпаками.

Его КПД значительно выше за счет более длительного удержания горячего воздуха.

Колпаки из термостойкого кирпича располагаются один над другим с небольшим смещением — вытесняемый из первого колпака воздух сразу попадает во второй, из которого уже уходит в вытяжную трубу.

Размер такой печки имеет прямую зависимость от площади дома, возможна даже постройка с внутренним объемом до 5 куб. м. Топливник обычно занимает всю площадь основания, это помогает увеличить мощность нагрева воздуха в печи.

Справка. В конструкции двухколпаковой печи часто устанавливают специальные задвижки, позволяющие изолировать второй колпак и снизить теплоотдачу устройства. Это необходимо в более теплое время года, когда уже не требуется большой мощности обогрева.

При использовании задвижек горячий воздух из первого колпака направляется прямо в дымоход.

Какие материалы и инструменты используют?

Строительные работы будут невозможными без использования соответствующего инвентаря и необходимых материалов. До начала возведения конструкции нужно убедиться, что готовые составляющие имеются в наличии. Для колпаковой печи понадобится такой материал:

  • кирпич красный и шамотный огнеупорный;
  • лист гидроизоляции для фундамента;
  • уголок металлический;
  • набор для раствора (песок, глина, цемент);
  • дверца топочная, прочистная, поддувальная;
  • колосниковые решетки;
  • поверхность для готовки (предположительно чугунная);
  • духовой шкаф;
  • дымоходные задвижки разных размеров;
  • арматурные сетки.

Кроме этого, работа не будет обеспечена, если не обеспечить наличие следующих инструментов:

Для выполнения работы нужно приобрести правило.

  • разноразмерные мастерки;
  • строительный уровень и правило;
  • рулетка для замеров;
  • молоток кирка;
  • инвентарь для расшивки швов;
  • лопаты;
  • емкость для замеса раствора;
  • швабра и тряпки.

Печи с водяным отоплением

Современные печи Кузнецова с водяным отоплением серии КИК (кирпичные котлы) представляют особый интерес. По сути, это колпаковый котел, выложенный из кирпича и обладающий неплохим КПД – порядка 70—80%, то есть, аналогичным своим железным «собратьям». Как достигается столь высокая эффективность, было нами описано выше.

В тело печи встраивается 1 или 2 регистра из стальных труб (в зависимости от мощности). Готовые модификации котлов имеют ряд мощностей 17, 34 и 63 кВт. Кроме того, автором предлагаются и двухконтурные модели с возможностью подогрева воды для хозяйственных нужд. В своих рекомендациях по строительству подобных обогревателей И.В. Кузнецов указывает, что для повышения экономичности и эффективности работы корпус кирпичного котла стоит утеплить базальтовым волокном.

В большинстве купольных моделей печей внедрено современное техническое решение, обеспечивающее дожигание горючей составляющей дымовых газов. С этой целью под свод верхнего колпака или другое место, в зависимости от конструкции, организована подача вторичного воздуха. При использовании древесины соответствующего качества такой тепловой прибор будет функционировать как пиролизная печь.

Возведение «кузнецовок»: схемы и порядовки

Создавая «продукт» для массового пользователя, автор позаботился о практическом применении своих изысканий, создав огромный набор схем и чертежей. Для точного возведения великого множества модификаций колпаковых печей используют порядовки – пошаговые схемы с изображением каждого ряда кирпичей.

Порядовка печи для бани

В отличии от русских печей, «кузнецовки» менее габаритны и, соответственно, занимают минимум места. Количество кирпича также уменьшено, что объясняется большим количеством свободного внутреннего пространства. Благодаря оптимальной толщине стенки прогреваются быстро, а что особенно ценно – остывают довольно медленно. Если вы внимательно проанализируете купольные порядовки, то увидите, как много незаполненного кирпичом места находится внутри конструкции.

Многофункциональное исполнение печи Кузнецова

Часть свободного пространства занимают колпаки, зафиксированные в горизонтальном или вертикальном порядке, не обязательно симметричном. Размер куполов может быть одинаковым или разным. Вертикальное расположение часто применяют для экономии места в помещении, особенно если запланировано устройство духовки или сушилки. Благодаря вариативности установки куполов можно возвести сооружение любой формы, спроектированное под конкретное помещение или специальные условия.

Порядовка отопительной печи

Пространство под вторым колпаком часто используют для монтажа теплообменников, варочных поверхностей, хлебных духовок и т.д. В проектах, составленных для бани, в нем устанавливают бак для горячей воды или каменку.

Если правильно «прочитать» порядовку, составленную опытным мастером, можно достичь поразительных результатов. Например, для поддержания комнатной температуры в доме из оцилиндрованного бревна в зимний период потребуется 2 топки (утром и вечером) всего по 5-6 поленьев, в межсезонье достаточно одной топки.

Порядовки для строительства камина

Отопительно-варочные колпаковые печи

Главное их достоинство – совмещение в одной приборе функций варочной печи и отопителя помещения. Благодаря тому, что наиболее разогретая зона расположена внутри печи готовить на ней комфортно. Не ощущается чрезмерного жара от стенок. Не происходит перегрева верхней части печи и создания под потолком зоны повышенной температуры. Конвекция воздуха в помещении происходит равномерно.

Хозяйки смогут оценить достоинство печи Кузнецова не только пользуясь плитой, но и духовкой. В ней никогда не произойдет обугливания блюда, так как температура в верхнем колпаке печи никогда не поднимается выше 400 ° С , даже при самой интенсивной топке. Обычно она держится на уровне 200 — 250 °С . Постоянная конвекция печных газов внутри колпака равномерно разогревает духовку со всех сторон, не перегревая одну из стенок или дно.

Порядовка отопительно-варочной печи:

Выполнение ремонта блока питания для светодиодных лент

Источники напряжения 12В, вышедшие из строя, обычно поддаются наладке. Если у вас есть достаточно знаний и навыков, можно попробовать выполнить ремонт преобразователя напряжения самостоятельно. Неисправности можно устранить, используя схему блока питания для светодиодной ленты 12В или 24В, так как они идентичные.

В блоке питания имеются мощные сетевые фильтры

Наиболее часто встречающиеся неполадки в блоках питания следующие:

  • выходят из строя конденсаторы С22, С23 – обычно наблюдается их вздутие или пересыхание;
  • не функционируют транзисторы Т10-11;
  • неисправен ШИМ-контроллер TL494;
  • сдвоенный диод D33, конденсаторы С30-33.

Неисправности других составляющих преобразователей встречаются редко, однако их также стоит проверить.

Стандартные разъемы блока питания

Для диагностики и исправления неполадок необходимо выполнить такие действия:

  • открыть корпус и проверить предохранитель. Если с ним все в порядке, необходимо измерить напряжение на конденсаторах (С22, С23), предварительно подав питание. Значение должно быть около 310В. Следовательно, сетевой фильтр и выпрямитель в норме;
  • провести диагностику ШИМ (микросхема КА7500) – если на 12 выводе есть напряжение 12-30В, тогда проверяем микросхему. В противном случае следует проверить источник питания дежурного напряжения;
  • напряжение на выводе 14 после подачи внешнего питания должно иметь значение приблизительно +5В. Если нет – необходимо заменить микросхему. Ели есть, необходимо с помощью осциллографа проверить микросхему.

Блок питания позволяет существенно экономить энергоресурсы

Ремонт блока питания заключается в замене неисправных элементов на такие же составляющие или их аналоги. Чтобы впоследствии не сталкиваться с проблемой поломки, необходимо выполнять рекомендации производителя, так как превышение допустимого предела нагрузки приведет к выходу из строя адаптера.

Правильный выбор блока питания и сопутствующих устройств для светодиодных систем гарантирует долговечность и качество освещения. Благодаря этим устройствам, светодиодные источники излучают яркий немерцающий свет, способный изящно преобразить ваш интерьер.

Классификация по теплоемкости, толщине стенок

Рассмотрев виды, ознакомившись с плюсами и минусами, можно рассмотреть другую классификацию. Толщина стенок и теплоемкость – понятия взаимосвязанные.

Повысить теплоемкость помогает утолщенная стенка. Наиболее высокий параметр у русской – конструкция массивна, помогает удерживать тепло в помещении после затухания огня внутри.

Тонкостенные прельщают неопытных хозяев легкостью, габаритами. Часто устроены просто. Стенки от силы 6,5 см толщиной. Эффективность мала, увеличить не представляется возможным. Холодает в комнате спустя 2-3 часа с момента затухания растопки. Тонкостенные подходят для отопления в холодную летнюю ночь на время дачного проживания.

Толщина кладки

Подобрать печь можно исходя из цели установки. Нужно учесть габариты сооружения, предполагаемую к обогреву территорию. Печка должна улучшить качество жизни, а не принести дополнительные проблемы.

Средняя оценка

оценок более 0

Поделиться ссылкой

Что такое колпаковая печь

На протяжении многих столетий печи были практически единственным приспособлением для приготовления пищи. Хотя некоторые конструкции широко использовались и в промышленной области. На смену традиционной печи, которая нуждалась в модернизации, пришла инновационная идея, разработчика Кузнецова.

Колпаковая печь выгодно отличается от своих товарок

Кирпичная колпаковая печь имеет ряд неоспоримых преимуществ, главным из которых является тот факт, что горячие газы, образуемые в процессе горения топлива, проходят по конструкции не только благодаря наличию трубы, но и потому, что имеет место естественная тяга. По сравнению с обычными печами, колпаковая практически не подвержена деформации. Однако, особенностью данной конструкции является то, что образовавшееся тепло способно сохраняться значительно дольше, даже при условии не плотно закрытой задвижки. Свое название печь получила именно потому, что тепло поднимается под колпак. Остывая, воздух вытесняется порывами более горячего и опускается вниз.

Если перед профессиональным печником поставлена задача выложить некую конструкцию для обогрева помещения, то в большинстве случаев приоритетным вариантом рассматривается именно колпаковая печь. Причин тому несколько.

  • Во-первых, процесс монтажа довольно таки простой и не требует длительных трудовых затрат.
  • Во-вторых, нет необходимости просчитывать высоту трубы для создания тяги, как в классической русской печи.

Если проанализировать принцип действия колпаковой печи, то можно провести аналогию с простым лабораторным опытом. Для этого вам понадобится самый обычный стакан из стекла и сигарета (марка не имеет значения). Последовательность действий такова: стакан необходимо перевернуть вверх дном, а снизу поднести тлеющую сигарету. В результате горения папиросы образовывается дым, который изначально поднимается вверх, т.е. к донышку стакана. Остывая же, он опускается обратно вниз по стенкам.

схема и принцип действия печи

Именно по такому принципу и разработана конструкция колпаковой печи. В результате, потери теплового воздуха практически сводятся к нулю, поскольку из-под такого колпака нет никакого выхода для тепла до тех пор, пока воздух не остынет. Следовательно, главный двигатель теплого воздуха – это естественная циркуляция горячих газов. А выкладка колпаковой печи осуществляется по согласованному проекту с соблюдением всех нормативов и требований к подобным работам, главное из которых – соблюдение мер противопожарной безопасности.

Стоит также отметить еще одно преимущество работы колпаковых печей. Это способность максимально быстро, а главное, равномерно прогреваться. Однако, чем больше толщина стены, тем больше потребуется времени на то, чтобы конструкция нагрелась и выделяла достаточное количество тепла для обогрева пространства вокруг.

Холодный воздух, который после остывания опускается вниз выходит наружу через специально оборудованные каналы отвода, минуя колпаки. Это свидетельствует о том, что нагретый воздух всегда остается внутри помещения, а холодный беспрепятственно выводится на улицу. Колпак же, в свою очередь не подвержен остыванию, поскольку внутри образовывается газовая пробка, препятствующая утечки теплого воздуха.

Колпаковую печь можно охарактеризовать как одну из самых удачных конструкций, предназначенных не только для обогрева, но и для приготовления пищи. Во-первых, тепло, полученное в процессе горения топлива, сохраняется дольше, чем у других отопительных устройств. Во-вторых, даже после длительной эксплуатации печь не трескается, поскольку при проектировании все было продумано до мелочей и холодная кладка никак не взаимодействует с горячей. В-третьих, возникновение сажи в вентиляционных системах печи практически исключено. А главное, сама конструкция печи достаточно легкая, поскольку нет утяжеляющих элементов, например отопительный щиток.

Видео: подробная инструкция от эксперта по пвх окнам и дверям

Самостоятельную регулировку и обслуживание пластиковой балконной двери выполнить просто. Чтобы справиться с задачей, достаточно представлять, где находятся точки регулировки и смазки, а также иметь желание привести работу дверной конструкции в порядок.

Настройка петель и навесов

На пластиковых и металлопластиковых входных дверях чаще всего устанавливают закрытые накладные петли. Их количество рассчитывается индивидуально в зависимости от функциональных характеристик каждой модели.

При отсутствии в конструкции стеклопакета ее вес значительно уменьшается. Значит, подобную дверь достаточно оборудовать двумя навесами. Соответственно, если основу створки составляет стекло, как и в случае металлического армирования, конструкция может располагать тремя и более завесами.

Для их регулировки существуют три описанных выше способа

Важно понимать, что подкручивая только одну деталь, можно вызвать искривление всего профиля, поскольку изменение положения произойдет лишь в одной точке. Неграмотная регулировка приводит к возникновению скрипов и перекосов

Для того, чтобы избежать поломки, лучше вовремя выявлять причины, указывающие на необходимость регулировки. Тугое закрывание двери, сквозняки, щели между рамой и полотном – первые признаки неполадок. Профилактика неполадок в работе петель и навесов дверей из ПВХ значительно увеличивает срок службы. Ее можно осуществлять как самостоятельно, так и с помощью специалистов.

Если принято решение о самостоятельной регулировке дверных конструкций, обязательно запастись терпением, вдумчиво ознакомиться с инструкцией, проверить наличие всех необходимых инструментов. При наличии вопросов проконсультироваться со специалистами.

Кроме того, профессионалы советуют не возлагать больших надежд на регулировку дверных элементов, поскольку она может обеспечить смещение лишь в несколько миллиметров. Если изначально установка конструкции двери была произведена с технологическими нарушениями, то настройка не поможет.

Принцип действия печи

Большинство конструкций печей действуют за счет непосредственного нагрева стенок от сгорания топлива в камере сгорания или за счет прогрева кирпичной кладки от печных газов проходящих через сложную систему воздуховодов в которых раскаленные печные газы отдают тепло кирпичной кладке.

В первом случае теплоемкость печи определяется толщиной стенок. Чем они толще, тем более теплоемкой будет печь. Недостатком их является большое потребление топлива для прогрева. Как только прекращается горение печь начинает остывать.

Печи со сложной системой воздуховодов позволяет более равномерно прогревать «тело» нагревательной конструкции, но длительное прохождение печных газов по сильно изогнутым воздуховодам предъявляет повышенные требования к тяге и высоте печной трубы.

Колпаковые печи лишены этих недостатков благодаря своей конструкции, в которой образуются два независимых контура аккумулирующих тепло. Внутренний, сильно прогретый контур колпака находится внутри наружного, менее нагретого контура. Поэтому остывание при отсутствии непосредственного контакта с наружным воздухом происходит гораздо медленнее. Печь остается теплой значительно дольше. Все нагретые печные газы остаются внутри и не выбрасываются наружу.
