Ветровая планка на разных типах кровельного покрытия — особенности монтажа и устройства

Точечное освещение

Выбирая, какое освещение нужно для ванной, необходимо исходить из практических характеристик самого помещения и использованных отделочных материалов.

Для панельных и натяжных покрытий идеальным решением выступает применение точечных светильников, которые устанавливаются на разные поверхности и обеспечивают необходимую интенсивность освещения.

Множество маленьких и ярких огоньков легко использовать в создании дизайнерской композиции, для светового зонирования помещения и дополнению интерьерной концепции.

Информация по назначению калькулятора

К ирпичный онлайн калькулятор предназначен для расчета количества строительного и облицовочного кирпича для дома и цоколя, а так же сопутствующих параметров и материалов, таких как количество кладочного раствора, кладочной сетки и гибких связей. Так же в расчетах могут быть учтены размеры фронтонов, оконных и дверных проемов необходимого количества и размеров.

При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация

К ирпич с давних времен является самым востребованным, распространенным и привычным строительным материалом для возведения долговременных и надежных сооружений. Такое положение сохраняется по целому ряду причин, несмотря на появление новых, современных и более дешевых строительных материалов. Существует несколько самых распространенных видов кирпича для любых строительных нужд:

  • Саманный — из глины и различных наполнителей
  • Керамический — (самый распространенный) из обожженной глины
  • Силикатный — из песка и извести
  • Гиперпрессованный — из извести и цемента
  • Клинкерный — из специальной обожженной глины
  • Огнеупорный — (шамотный ) из огнеупорной глины

К ерамический кирпич (глиняный) по назначению подразделяют на фасадный, рядовый и клинкер. Кирпич рядовый (забутовочный) может иметь не идеальную геометрию и в большинстве случаев используется для кладки черновых стен домов, цоколей, гаражей, которые в дальнейшем штукатурятся, окрашиваются и защищаются облицовочными материалами и покрытиями. Его цвет имеет различные оттенки красного.

О блицовочный (фасадный) используют для возведения стен без какой-либо дополнительной отделки их в дальнейшем. Так же существуют различные специальные виды кирпича фасадного, способные противостоять высоким механическим нагрузкам и неблагоприятным атмосферным воздействиям, и обычно используют для мощения дорожек, строительства всевозможных подпорных оград, лестниц, стенок.

К линкерный имеет идеальную гладкую поверхность, различные оттенки красных и черных цветов и обладает большой плотностью.

С иликатный представляет собой известково-кремниевый искусственный камень светлого цвета. Отличается силикатный кирпич от керамического тем, что в процессе изготовления его не обжигают. Он достаточно гигроскопичен, и соответственно не используется для строительства объектов, которые будут эксплуатироваться во влажных средах, таких как цоколь и подвальные помещения.

Т ак же силикатный кирпич не применяется в строительстве печей, труб, дымоходов и фундаментов, так как достаточно слабо выдерживает внешние разрушающие нагрузки.

О гнеупорный подразделяется на несколько видов и используется для возведения конструкций, подверженных высоким температурам, такие как печи, камины, дымоходы и плавильни. Самым распространенным является шамотный кирпич, имеет желтоватый оттенок, изготовленный из специальной огнеупорной глины (шамота) и в отличии от обычного глиняного может легко переносить высокие температуры (до 1400 гр.), а так же многочисленные циклы нагревания и охлаждения без потери прочности.

К ирпичи бывают полнотелыми (объем пустот не более 25%), пустотелыми и пористо-пустотелыми. Считается, что углубления и пустоты в материале не только уменьшают вес, но и значительно увеличивают общую прочность кладки за счет увеличения площади контакта между кирпичом и кладочным раствором.

Самый распространенный стандартный размер кирпича: 250 — 120 — 65 мм (длинна — ширина — высота), так называемой первой «нормальной формы» (1НФ).

П ри расчете количества кирпича необходимого для работ, обычно используют правило называемое «формат», в котором размеры самого кирпича увеличивают на 10 мм (такова стандартна толщина шва), то есть получается: 260x130x75 мм.

Д алее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Если вы не нашли ответа на свой вопрос, вы можете связаться с нами по обратной связи.

Преимущества и недостатки

Плюсом установки колпака на дымоход является:

  • более эстетичный вид дымоотводного канала;
  • защита внутреннего пространства труб от попадания посторонних предметов и разного мусора;
  • защита материала дымохода от воздействия осадков;
  • дымник прикрывает часть устья, не позволяя потоку ветра опрокинуть тягу.

Минусов от монтажа зонтика на дымоходе не так много, но они довольно существенны:

  • изделие устанавливается на пути выхода продуктов горения и служит некоторым препятствием их свободному оттоку. Неверно выбранная и смонтированная модель может уменьшить тягу и привести к задымлению помещения;
  • образующийся при сжигании топлива водяной пар, выходит вместе с дымом по трубе на улицу и конденсирует, соприкасаясь с холодным металлом колпака, а затем замерзает при понижении температуры ниже 0º. В результате на дымнике намерзают сосульки, которые перекрывает проходное отверстие трубы и препятствуют процессу дымоудаления.

Как изготовить козырек на дымоход

Прежде всего нужно выяснить внешние размеры оголовка, куда планируется крепить зонтик, а затем набросать от руки эскиз с изображением будущей конструкции. Для ее разработки воспользуйтесь простыми правилами:

  • габариты или диаметр изделия должен быть на 10 см больше размеров трубы, чтобы края выступали на 50 мм со всех сторон;
  • угол уклона скатов – от 30 до 45°;
  • минимальная высота от среза дымохода до грибка – 100 мм, как продемонстрировано на чертеже.

Помимо традиционного зонтика, есть и другие варианты конструкций – дефлектор и вращающийся флюгер – «подхалим». Первый позволяет реально усилить тягу за счет ветрового давления, создающего разрежение внутри цилиндрического корпуса, куда выходит дымовой канал. Зато в безветренную погоду данное приспособление не только теряет свои преимущества, но и ухудшает силу тяги в трубе, создавая повышенное сопротивление на выходе продуктов горения.

Схема работы дефлектора – ветер создает внутри колпака разрежение
Насадка красивая, но не слишком эффективная и надежная

Полуцилиндрический флюгер, собранный из нескольких сегментов и вращающийся на специальном подшипнике, получил название «подхалим» благодаря способности поворачиваться за ветром. Если бы не высокая цена и сомнительная надежность подшипника, он стал бы идеальным колпаком для любого круглого дымохода, поскольку успешно защищает устье от задувания и осадков.

Флюгер хорошо помогает от задувания ветром, но от сильных порывов может сломаться

На изготовление дымоходных козырьков идут различные материалы – тонколистовая сталь с цинковым и полимерным покрытием, нержавейка и даже медь. Чтобы смастерить колпак на трубу своими руками, мы рекомендуем первые 2 варианта – оцинкованный либо крашеный металл толщиной не менее 0.5 мм.

Делаем простой круглый грибок

Для выполнения этой работы понадобятся обычные инструменты – ножницы по металлу, дрель, молоток и приспособление для постановки заклепок. Определив необходимые размеры грибка, действуйте в таком порядке:

  1. Завинтите в деревянную планку 2 самореза на расстоянии, равном радиусу изделия плюс 15 мм. Получите импровизированный циркуль, с чьей помощью наметите на металле центр круга и прочертите его контур.
  2. Обрежьте заготовку ножницами, а затем нарисуйте сектор с длиной дуги примерно 120 мм (фигура напоминает первый кусочек круглого торта).
  3. Вырежьте этот клин, после чего с усилием совместите внешние края круга и зафиксируйте их в тисках.
  4. Просверлите вдоль получившегося шва 3 отверстия и соедините концы детали заклепками либо винтиками М4 с гайками. Верхняя часть флюгарки готова.

Вычерчивание круга на листе оцинковки (слева) и соединение краев грибка (фото справа)

Ножки для грибка и опоясывающий трубу хомут делается из стальных полос, изготавливаемых путем изгибания тонкого листа в 2—3 раза. Эти детали также крепятся к зонтику заклепками, что наглядно продемонстрировано мастером на видео:

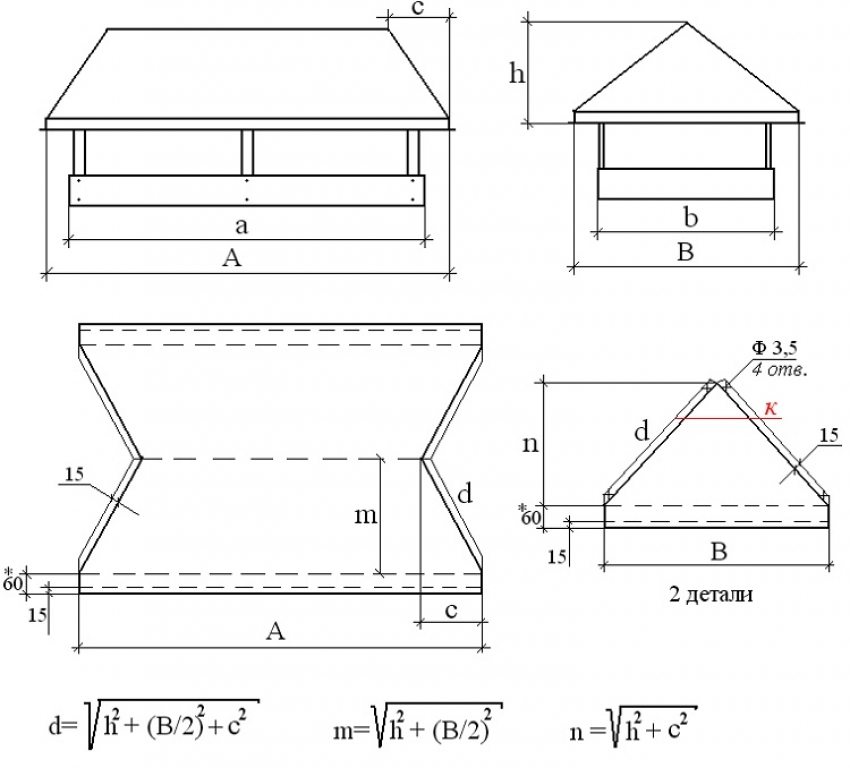

Двускатный зонт прямоугольной формы

Для изготовления этой разновидности колпаков желательно воспользоваться станком — листогибом или обратиться за данной услугой в соответствующую мастерскую. В крайнем случае придется гнуть элементы вручную по линии, аккуратно пристукивая металл резиновым молотком на деревянном бруске.

Как и в предыдущем варианте, первым делом надо снять наружные размеры кирпичного дымохода, а затем рассчитать и зарисовать выкройку, как показано на чертеже. Здесь же приведены формулы для определения длины сторон элементов в зависимости от исходных габаритов трубы и высоты флюгарки.

Сборка рамы и монтаж стоек по углам, крепление производится заклепками

Изготовить колпак на трубу своими руками относительно просто – нужно раскроить металл согласно чертежу, согнуть по штриховым линиям и соединить детали заклепками. В качестве жестких стоек предлагается взять готовые уголки из крашеного металла толщиной 0.5—0.7 мм. Как происходит сборка двускатной флюгарки и козырька в виде крышки с проходом трубы, наглядно показано в видеосюжете:

Установка торцевой планки для металлочерепицы

  1. Измеряется длина торца ската и подсчитывается количество целых планок. Если необходимо, то последняя обрезается на нужную длину.
  2. Монтаж начинается с нижней части ската и идет вверх. При этом изделия укладываются внахлест не менее 50 мм.
  3. Горизонтальная часть торцевой планки для металлочерепицы должна полностью перекрывать гребень кровельного покрытия, а вертикальная закрывать доски обрешетки с их торцов.
  4. Фиксация элемента осуществляется с помощью кровельных саморезов аналогичного цвета, как в вертикальной плоскости, так и в горизонтальной. При этом сверху винты вкручиваются строго в гребень металлочерепицы. Расстояние между саморезами должно быть 30 – 50 см, а вкручивать их удобнее всего шуруповертом, начиная с одной стороны, чтобы планку не покоробило.

Схема крепления торцевой планки

Не стоит забывать и о герметизации зазоров между планкой и кровельным покрытием. Помимо защитной функции ветровая планка для металлочерепицы несет еще и декоративную. Кровля, оформленная этим элементом, имеет более законченный и гармоничный вид.

Полезный совет!При фиксации планки саморезами необходимо быть очень внимательным и не промазать по доске обрешетки. Если это произошло, то ни в коем случае саморез удалять нельзя, так как он закрывает сделанную дыру.

Схема фиксации планки саморезами

В процессе проведения кровельных работ следует уделять большое внимание безопасности. Лестница или строительные леса должны быть надежно закреплены и не представлять опасности

Удобнее всего крепить ветровую планку для металлочерепицы с лесов, установленных вдоль фронтона здания. Это позволит свободно передвигаться по всей длине кромки ската. Перед креплением доборного элемента стоит зашить нижнюю часть обрешетки, нависающую над фронтоном, облицовочным материалом. Это позволит в дальнейшем избежать неудобств, так как установленная планка может помешать этому процессу.

Конструкция крыши из металлочерепицы — вид с торца

При монтаже изделия обращают внимание на выравнивание обеих плоскостей, так как «волны» или «кручение» не только снизят защитные функции элемента, но и испортят весь облик кровли. Ровное крепление может быть обеспечено только при неукоснительном следовании правилам монтажа и использовании измерительных инструментов

Полезный совет!Торцевая планка для металлочерепицы должна крепиться саморезами с каучуковыми шайбами «в натяг». Это не позволит воде попасть под нее, а ветру расшатать, вызывая впоследствии дребезжащие звуки.

Ветровая планка выполняет не только декоративную, но и защитную функции

Особенности и предназначение торцевой и карнизной планки

Каждая из указанных планок изготавливается по аналогичной технологии, что и металлочерепичный лист, из которого формируется кровельный настил.

Производят планки из металлического профиля, состоящего в свою очередь из пассивированной и оцинкованной стали 0,4-0,5 мм в толщину.

Профиль также подлежит последующему покрытию полимерным защитным слоем – указанное покрытие может быть полиэстеровым либо пластизоловым, а что касается металлочерепицы композитного типа, то при ее изготовлении применяют базальтово-крошечное покрытие.

Если говорить о функциональной нагрузке, которую несут рассматриваемые элементы, то состоит она в следующем:

  • Карнизная планка являет собой продолговатый элемент, состоящий из аналогичного остальному покрытию материала. Основной функцией карнизной планки служит защита лобовой карнизной доски от попадания на нее влаги при воздействии атмосферных осадков и, как следствие, оберегание от влаги всего пространства под кровлей.
  • Торцевая планка для металлочерепицы в свою очередь имеет идентичную конструкцию, что и карнизная, но подлежит креплению в отличие от второй на боковых торцах кровельных скатов, а не в карнизной части.Перекрытием торца торцевая планка несет двойную функцию:

    1. Защищает обрешетку от промокания.
    2. Защищает кровельный настил от ветровой нагрузки (не дает сорвать крыши сильным порывам ветра).

Вследствие последнего торцевая планка и получила свое второе наименование – ветровая планка для металлочерепицы.

Устройство карнизной планки

Установка карнизной планки на кровлю из металлочерепицы выполняется в соответствии со следующими правилами:

  1. Начинают с устройства лобовой доски, которую прикрепляют к торцам стропильных ног посредством оцинкованных гвоздей. Заменой лобовой может стать карнизная доска, прикрепляемая в специальных стропильных пазах.
  1. После этого карниз подлежит подшивке при помощи профнастила или шпунтованной доски.К стене здания при этом крепят опорный брус, который будет служить в качестве второй опоры для подшивки кровельного карнизного свеса.
  2. Прежде чем смонтировать карнизную планку, прикрепляют кронштейны для устройства водосточного желоба.
    Они могут крепиться как на карнизной доске, так и непосредственно на стропилах.
  3. Затем устраивают карнизную планку, монтаж которой должен предшествовать монтажу металлочерепицы.Планка устанавливается в натяжку поверх кронштейнов для водостока и крепится при помощи саморезов к карнизной и/или лобовой доске. Расстояние между саморезами предполагается в районе 30-35 мм.

Крепление карнизной планки

По окончанию настила кровельного ковра, основным материалом которого служит металлочерепица – торцевая планка монтируется с тем, чтобы закрыть собой торцы кровли из металлочерепицы своими руками.

Устройство торцевой планки производится следующим образом:

  1. Ее устанавливают на высоту волны металлочерепицы выше относительно уровня обрешетки. При этом угол торца крыши должен быть полностью перекрыт.
  2. Крепят торцевую планку сверху и по бокам саморезами. Верхние саморезы крепят планку к гребням волн металлочерепицы.
  3. Нахлест при наращивании планки предусматривают до 50 мм.
  4. Стык между кровельным покрытием и планкой подлежит тщательной герметизации.

Если при формировании кровельного настила вами правильно были установлены как сам настил, так и пара карнизная + торцевая планка – металлочерепица, наверняка, будет служить очень долго. Защита подкровельных компонентов кровельного пирога под металлочерепицу планками отыгрывает при этом существенную роль.

Почему трубы задымляются?

  1. Неправильно выбран диаметр трубы.
  2. Неправильная длина трубы, а также высота.
  3. Если ветер усиливается, холодный воздух попадает в дымовую трубу. Тяга становится меньше так, как на дым воздействует давление ветра, дым перестает уходить из дымовой трубы и, в конечном результате, дым остается в дымовой трубе.
  4. Дымовая труба засорена сажей. Нельзя при чистке дымовой трубы использовать никакую химию, чтобы почистить дымовую трубу, необходимо пригласить специалиста.
  5. Возможно, из кладки упал кирпич. При поднятие сильных ветров случаются случаи, когда кирпичи падают из кладки. Необходимо убрать кирпич и заделать отверстие глиной.
  6. Кладка начинает трескаться и холодный воздух попадает в щели, тяга уменьшается, и камин будет дымить. Все трещины необходимо заделать раствором с глиной.
  7. Выделение конденсата, в результате чего печь становится сырой. Причина: при понижение температуры газов, которые выделяются при горение топлива. Из-за сажи, которая накапливается на стенках трубы, она уменьшает теплоизоляцию.
  8. Если неправильно был построен дымоход.
  9. Если стены печной трубы неровные и малое сечение дымоходной трубы.
  10. Если дымоход установлен ниже крыши.
  11. При установке дымохода вблизи высоких деревьев и домов.
  12. Если дымоход пропускает воздух через кирпичную кладку.
  13. Если помещение плохо вентилируется.
  14. Дождь, снег.
  15. Когда на улице теплее, чем в здание.
  16. Когда первый раз разжигаете при замерзшем дымовой трубы.

Изготовление и установка дефлектора своими руками

Примем в качестве образца классическую конструкцию Григоровича. Технология её создания проста.

Прорисовка деталей дефлектора

Для начала сделаем чертёж.

Эскиз дефлектора можно нарисовать карандашом, но важно перенести на него все размеры устройства

Размеры назначаем пропорционально диаметру дымохода D:

  • высоту всего изделия принимаем равной примерно 1,7 х D;
  • диаметр колпака в основании считаем равным 2 х D;
  • высоту колпака делаем около 5 — 7 см;
  • больший диаметр диффузора тоже принимаем равным 2 х D;
  • меньший диаметр считаем равным диаметру дымохода;
  • высоту диффузора берём равной 1,3 х D.

Остальные размеры назначаем по собственному усмотрению — как удобнее.

Необходимые инструменты

Для работы нам понадобятся следующие инструменты:

  • ножницы по металлу;
  • молоток;
  • плоскогубцы;
  • заклёпочный пистолет;
  • рулетка;
  • карандаш;
  • картон;
  • циркуль.

В качестве материала используем оцинкованный лист толщиной 0,8 мм.

Пошаговое руководство по сборке дефлектора

Инструкция по изготовлению дефлектора Григоровича выглядит следующим образом:

  1. На картоне прорисовываем в натуральную величину все развёртки трёх элементов изделия. Для этого берём чертёж и мысленно разворачиваем диффузор, патрубок и колпак на плоскости. Как это сделать? С патрубком всё и так понятно — получается прямоугольник, в котором одна из сторон равна длине окружности. А вот с конусами сложнее. Для них берут значение радиуса основания R и величину длины наклонной стороны L. Тогда угол развёртки равен 180 х (R/L).

  2. Затем прочерчиваем эти три лекала и вырезаем их ножницами. Для верности, чтобы не ошибиться в развёртках, можно сначала собрать модель дефлектора из картона.

  3. Раскраиваем оцинкованный лист по полученным контурам на картоне. Для этого лекала прикладываем к соответствующим заготовкам. Каждый раз оставляем по 10 мм на любую грань. Это запас для соединения узлов. Прочерчиваем контуры карандашом или маркером.
  4. Вырезаем заготовки ножницами по металлу. Получаем в развёрнутом виде все элементы дефлектора — диффузор, цилиндр и колпак. Таким же образом подготавливаем держатели деталей. Для этого нарезаем из оцинкованного листа пять полос шириной по 20 мм. Три полосы делаем для фиксации зонта. Их длина равна высоте расположения этого элемента относительно диффузора. Плюс запас по сантиметру на кончик для закрепления. Две полосы нужны для скрепления сомкнувшихся граней развёрток зонта и диффузора.

  5. Сворачивая заготовки, придаём им задуманную форму. Скрепляем сомкнутые грани с помощью лент и заклёпок или болтов с гайками. Сомкнувшиеся грани патрубка просто совмещаем внахлёст. Далее фиксируем полученный узел выбранным крепежом.

  6. Три ленты на равных расстояниях устанавливаем вертикально на диффузоре. Закрепляем их заклёпками или болтами. В конце процесса так же соединяем эти три держателя с собранным ранее зонтом. Дефлектор готов.

Приведённая инструкция подойдёт и для процесса сооружения других типов установок. Только в этих случаях появятся дополнительные узлы, а значит, увеличится трудоёмкость.

Видео: как сделать дефлектор на дымоход своими руками

Закрепление дефлектора на дымоходе

Теперь рассмотрим непосредственно процесс монтажа изделия на дымоходе.

  1. Из остатков оцинкованного листа вырезаем полосу. Её ширина — два сантиметра. Длина равна периметру окружности дымохода плюс два сантиметра. Длину трубы просто замеряем рулеткой. Так получаем заготовку для хомута.
  2. Устанавливаем входной патрубок дефлектора на дымоход.
  3. Стягиваем место соединения вырезанной лентой.

  4. Саму эту полосу фиксируем с помощью проволоки либо скрепляем её кончики заклёпками (болтами). Для этого, натянув ленту с помощью плоскогубцев, отгибаем свободные её кончики и скрепляем их между собой.

Есть и более простой способ. Можно «надеть» установку на дымоход и прикрутить её саморезами с помощью шуруповёрта. Но в этом случае часть дыма будет проникать через отверстия крепежа. Далее растапливаем теплогенератор и проверяем тягу, измеряя время прогорания топлива.

Выходит, что изготовить дефлектор для дымохода несложно. Достаточно лишь иметь навыки слесарных работ и чётко следовать приведённой инструкции. А при эксплуатации изделию не нужен никакой уход. Остаётся разве что проверять, не ослабло ли его крепление. Польза же от дефлектора очевидна — экономия топлива и тепло в доме.

Дефлектор на дымоход своими руками: чертежи и фото

Козырек на трубу дымохода своими руками – не редкость и сделать его пытаются многие. При наличии листа оцинкованного металла и подручных инструментов вы можете сэкономить немало средств на покупке и установке дефлектора. Для этого вам потребуются следующее:

  • чертежный набор, достаточно длинная линейка, а также рулетка и маркер;
  • ножницы по металлу, крепления (сверлоконечные саморезы с 15 мм прессшайбой или заклепочник);
  • дрель с различными сверлами;
  • материал для колпака (оцинковка, алюминий или нержавейка) толщиной 0,3-0,5 мм;
  • дополнительные части металла для изготовления жестких креплений.

Для того чтобы сделать дымник на трубу дымохода своими руками, необходимо произвести соответствующие замеры, а затем, ориентируясь по чертежу, можно приступать к работе.

Используя ножницы по металлу можно сделать дымник флюгер своими руками. Для этого необходимо вырезать детали необходимого размера. Затем свернуть корпус диффузора и просверлить отверстия в верхней и нижней части, чтобы после того, как клепки будут закреплены, получилась цельная конструкция. Чертежи колпака на дымоход своими руками помогут произвести сборку правильно.

Схема устройства дефлектора-флюгера: D = 108 мм; B = 210 мм; H = 80 мм; R = 200 мм; H1 = 530 мм

После этого можно приступать к изготовлению верхнего конуса. Крепить лапки можно прямо к нему (обычно их нужно около 6 шт).

Перед тем как полностью собрать флюгарку на трубу своими руками, не забудьте зафиксировать крепления, при помощи которых диффузор будет соединен с нижним конусом конструкции. В качестве крепления можно использовать те же самые клепки. Для того чтобы провести монтаж колпака на трубу лучше всего снять ее верхнюю часть, чтобы посадить колпак на шпильки или лапки, а затем установить обратно всю конструкцию целиком.

Конечно никакой декоративной ценности, сделанный своими руками грибок на трубе дымохода не имеет. Его конструкция примитивная, однако она способна усилить тягу на 20-25%, а также защитить кровлю от случайного попадания искр. Используя чертежи, своими руками колпак на трубу дымохода можно сделать достаточно просто и при этом затратив минимум ресурсов.

Схема-выкройка для изготовления дымника для трубы

Крепление ветровой доски для металлочерепицы — пошаговая схема

Шаг 1: Крепление планки

Так как под черепицей также присутствует обрешетка, важно ее подровнять, как в предыдущем методе. Потом пора крепить планку, одна сторона которой закидывается поверх последнего ряда черепицы, а вторая свисает параллельно фронтону, плотно прижатая к торцам обрешеточных реек

Крепление осуществляется кровельными саморезами цвета черепицы, расстояние между ними выдерживают до 60 см, важно следить, чтобы они располагались как раз на уровне торцов обрешетки, ведь крепить к воздуху – глупо. Максимальная длина таких ветровых досок – 2 м, следовательно, по длине крыши придется положить несколько, делая нахлест от 5 см.

Шаг 2: Скрытие дефектов

Следует избегать сильного затягивания саморезов, чтобы не образовались некрасивые волны металла, исправить это будет уже тяжело, если не заметить вовремя. А вот царапины, которые неизбежно будут сопровождать весь процесс монтажа, лучше также устранить сразу после работ, а то коррозия не заставит себя ждать. Самый простой способ – их закрасить. Используйте для этого краску в баллончиках, только внимательно подбирайте цвет.

Безопасность эксплуатации

Дымники на кирпичные трубы и кованые колпаки на дымоходы: особенности и цены

Виды колпаков для дымохода

По форме дымник должен соответствовать сечению трубы.

Таким образом колпаки для дымоходов могут быть:

  • круглыми;
  • квадратными;
  • прямоугольными.

Основные варианты конструкций дымников:

  • колпак-домик с четырехскатной крышей;
  • домик с щипцовой крышей;
  • дымник с полукруглой крышей;
  • колпак с конусообразным зонтом;
  • с плоским зонтом.

Дымники могут быть оснащены дополнительными элементами:

  • искрогасителем;
  • кованым орнаментом;
  • флюгером и так далее.

Если искрогаситель — это сугубо функциональный элемент, то ажурная ковка необходима для придания колпаку оригинального и привлекательного вида. Также она служит защитой от мусора и птиц, но с этими задачами справится и обычная решетка. Флюгер не только показывает направление ветра и выступает в качестве украшения — благодаря его наличию тяга в трубе увеличивается.

Материалы изготовления

Для изготовления оголовков дымоходов используются:

  • листовая оцинкованная сталь;
  • нержавеющая сталь;
  • медь.

Оголовки труб из оцинкованной стали хорошо переносят агрессивные воздействия среды, они практичны и долго не теряют свой цвет под солнечными лучами. Они могут быть дополнительно покрыты цветным полимерным материалом (полиэстером).

В продаже можно найти такие колпаки любого цвета, это позволяет подобрать оттенок, который будет гармонично сочетаться с расцветкой трубы и крыши. Нержавеющая сталь — материал более высокого класса, изделия из него окажутся более долговечными.

Медь — самый долговечный материал для колпака дымохода. В случае правильной установки такой дымник прослужит больше ста лет. Медные колпаки хорошо сочетаются с водостоками и другими элементами, выполненными из этого металла, а также с кровлей из натуральной черепицы.

Со временем выполненный из этого металла оголовок не только не потеряет своего вида — напротив, он покроется благородной патиной.

Основные напольные покрытия натурального происхождения

Карнизная планка: размеры

Планки, защищающие кровлю изготавливают из оцинкованного стального профиля. Изготовители применяют для их производства такие же тонкие листы стали, толщина которых варьируется от 0,4 до 0,5 мм, как и для производства металлической черепицы.

Они покрываются такими же полимерными материалами, например полиэстером или пластизолом, какими покрывается, в свою очередь,металлочерепица. В случае применения композитной металлочерепицы планки покрывают базальтовой крошкой. Примерная длина элемента вапьируется в пределах 50-60 см.

Потому как планка как бы “сажается” на основание кровли, необходимый метраж набирается из отдельных ее частей.

Технология монтажа своими руками, типы установки

Необходимо проводить работы в несколько этапов, соблюдая последовательность:

1. Снятие размера. На данном этапе определяется длина всей полосы по периметру кровли и его высота, которая должна заходить под профнастил минимум на 50 миллиметров. Свес под скат крыши опускается до водоотводящего лотка с углублением на 1-2 сантиметра внахлест. На основании полученного параметра определяется тип планки, количество и градус загибов, рисуется чертеж.

2. Изготовление или покупка готового отлива согласно измерениям. Для соблюдения общего ансамбля нужно приобретать панель такого же цвета, что и выбранный профлист, тогда доборный элемент не будет отличаться и портить внешний вид.

3. Если проектом предусмотрена водоотводящая система, то ее крепеж производится в первую очередь. Сначала устанавливаются подвесы труб на стропильную конструкцию

Стоит обратить внимание, что для обеспечения хорошего слива кронштейны размещаются от середины к краю крыши с небольшим уклоном

4. Между торцевой частью кровли и добором проводится монтаж защитной пленки или пароизоляции, которая предотвратит образование влаги и конденсата и станет преградой для насекомых и мелких птиц.

5. После установки сливной магистрали можно крепить карнизную планку на крайнюю доску обрешетки. Монтаж осуществляется гвоздями или саморезами с редкой резьбой. Все торцевые стыки между доборными элементами размещаются внахлест минимум на 3-5 сантиметров, это необходимо для обеспечения надежной гидроизоляции и защиты древесины от влаги, чтобы вода, стекающая по крыше, не попадала на голые участки обрешетки.

6. Торцы слива загибаются внутрь или закрываются специальной заглушкой из того же материала. Можно также перекрыть конец карниза, выпустив ветрозащитную панель на длину стропил.

Если в проекте дома не указана водоотводящая система труб, а ливневые стоки будут падать по скату вниз на отмостку, то на нижнем срезе слива нужно предусмотреть загиб в сторону кровли. Это позволит обеспечить дополнительную защиту древесины и части наружной стены от влаги и косых дождей.

В конце осуществляется фиксация ветровой полосы, которая накладывается поверх всей конструкции и прикручивается на саморезы с уплотнением или заклепки. Планку нужно монтировать к профнастилу и наличнику с двух сторон с шагом 300-400 миллиметров. Данная деталь после установки будет принимать на себя основную нагрузку от порывистого ветра и не позволит задираться материалу на крыше по краю.

Все работы по установке кровли и доборных элементов, так как они проводятся на высоте, должны осуществляться с соблюдением техники безопасности, с использованием страховочного оборудования. Для этих целей лучше привлечь специалистов, имеющих опыт в строительстве подобных систем.

Как правильно положить мозаику на стену

Что собой представляет дымоходный колпак

Итак, увидев подобную насадку на трубе, можно подумать, что она предназначена для украшения дымохода, ведь нередко колпак выполняется в виде изящной кованой фигуры с узорной резкой или другими декоративными элементами. На самом деле защитный колпак на трубу – это эффективная модификация дымохода, которая играет вспомогательную роль в процессе удаления дыма. От того, насколько правильно смонтирован данный элемент зависит: будет ли дым вовсе выходить из трубы или ввернется обратно в здание, вредя всем находящимся в нем.

Нередко люди задаются вопросом, зачем надеваются зонты на трубы дымохода и каково назначение такой конструкции. Именно вид зонта или козырька имеет дымоходный колпак, защищая внутреннюю часть трубы от выпадающих осадков. На сегодняшний день можно встретить большое количество разнообразных колпаков, которые создаются под конкретную форму и размер дымохода.

Общие элементы для конструкции дымоходного колпака:

Предельный срок эксплуатации дымоходного колпака может быть получен, если при производстве будет использоваться листовой металл с хорошим сопротивлением коррозионным эффектам. Также очень ценятся среди народных умельцев оцинкованная сталь, медь или алюминий. К примеру, медь очень красива и в отдельных случаях может сравниться с более дорогими видами цветных металлов.

P.S

В конечном счёте нам удалось победить плесневый грибок. За 3 года проживания в новом доме, мы с ним больше не встречались, после того, как избавились от зараженной мебели. Но какая концентрация токсинов в нашем организме, мы конечно не знаем. Остается только ждать, как она проявит себя в будущем, или нам повезет, и мы позабудем об этом живучем враге навсегда.

Многообразие светильников «морской элиты»

Отделка

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий

Adblock
detector
