Принцип работы и монтаж коллектора отопления

Лучевая система и тёплый пол

У веерной разводки такой же принцип, как у водяного тёплого пола. Теоретически, тёплый пол можно связать с батареями через одну гребёнку. Такой вариант подходит в тех случаях, когда хочется в определённых комнатах сделать тёплые полы, а в других — установить батареи.

Когда ничего не сделать для температурной регулировки, тогда варианта два: либо с тёплыми полами в помещении вам будет душно, либо с батареями будет холодно. Помните про это.

Нужно сказать про ещё один плюс коллекторной отопительной системы – комфортный тёплый пол. Всё потому, что когда устанавливают веерную разводку, то распределители ставят вблизи стояков либо центра помещения. При всём трубы от распределителя до батарей чаще всего проходят по коридорам, заходя в помещения через проёмы двери.

Трубопроводы изолируются материалом в один слой. Однако большинство мастеров знают, что теплоизоляция в 6-9 мм пропускает до 30 % тепла.

Поэтому в местах прохождения лучевой системы отопления полы не прохладные, а тёплые. Польза двойная: надёжная отопительная система без стыков и оптимально тёплые нагревательные полы.

Выбираем между электрическим и водяным теплым полом.

Устройство предохранительного клапана

Как избавиться

Монтаж теплого пола

На изображении рядом нарисована схема возможного размещения труб. Наиболее приемлемый для Вас вариант Вы должны выбрать во время разработки проекта своего теплого пола.

Еще ниже представлена схема, которая поможет осуществить монтаж теплого водяного пола совместно с радиаторным отоплением:

  • прежде всего, перед монтажом теплого пола необходимо подготовить поверхность – она должна быть максимально ровной, не иметь уклона;
  • полезно задействовать самовыравнивающиеся составы, чтобы приблизить поверхность к идеальной;
  • после того, как пол выровнен, приступаем к установке коллектора;
  • поверхность, на которой будет размещен коллектор, должна быть ровно перпендикулярной полу;
  • распределитель необходимо также выровнять относительно пола, прибегнув для этого к помощи уровня;
  • подойдите к установке коллектора со всей ответственностью, так как если Вы установите его недостаточно ровно, коллектор принесет Вам в дальнейшем массу хлопот в виде сбоев в работе;
  • как только коллектор установлен, вдоль всего периметра комнаты рядом с полом наклейте демпферную ленту;
  • сразу после этого установите теплоизоляцию;
  • если Ваша теплоизоляция не оснащена крепежами для труб, то придется осуществить монтаж планок с фиксаторами для труб на расстоянии полметра друг от друга;
  • сразу после этого монтируем трубы в соответствии с выбранной Вами ранее схемой;
  • когда будете укладывать трубопровод, постарайтесь не перегибать трубы;
  • затем необходимо с помощью фитингов соединить трубы и коллектор;
  • когда коллектор соединен со всей системой, необходимо его протестировать;
  • запуск коллектора начинается с низких температур и давления, которые плавно увеличиваются на протяжении четырех часов;
  • если Вы не наблюдаете никаких протечек, то можете включить коллектор на максимум;
  • стоит отметить, что самая сложная часть работы – это соединение коллектора и системы.

Когда тестирование системы прошло успешно, устанавливаем над трубами армирующую сетку. После этого всю систему труб нужно залить стяжкой

Здесь важно обратить внимание на то, что чем больше мощность Вашей системы, тем более толстой должна быть стяжка

Сохнет стяжка достаточно долго – в течение примерно 21 дня. По истечению этого срока следует запустить коллектор и прогреть пол при самой низкой температуре на протяжении нескольких часов.

Когда стяжка высохла, можно приступить к укладке покрытия пола. Во время укладки в помещении должна быть низкая влажность – 2-4 процента. Если Вы укладываете плитку из камня либо керамики, то учтите, что толстый слой клея будет способствовать тому, что пол будет долго нагреваться.

Поскольку сам по себе пол с подогревом является достаточно сложной конструкцией, старайтесь проводить все работы максимально аккуратно и правильно, соблюдайте технологию работы с каждым из материалов – и тогда теплый пол будет радовать Вас долгие годы без всяких сбоев.

Напоследок представляем Вашему вниманию полезное видео по теме:

Комплектующие и правила пайки труб из полипропилена

Виды фитингов для полипропиленовых труб

Соединение полимерных труб может выполняться нескольким способами – пайкой, разъемными или неразъемными фитингами, склейкой. Для установки водяного отопления своими руками из полипропилена лучше всего подойдет диффузионная сварка. Основным соединительным элементом в этом случае являются фитинги.

Важно, чтобы качество приобретаемых компонентов не уступало трубам. Все фитинги для труб из полипропилена для отопления не имеют армирования. Это компенсируется более толстой стенкой

Они отличаются внешним видом и областью применения:

Это компенсируется более толстой стенкой. Они отличаются внешним видом и областью применения:

  • Муфты. Предназначены для соединения отдельных труб в единую магистраль. Могут быть как одного диаметра, так и переходными для состыковки трубопроводов с разливным сечением;
  • Уголки. Область применения – изготовление угловых участков магистралей;
  • Тройники и крестовины. Необходимы для разделения магистрали на несколько отдельных контуров. С их помощью делается коллектор для отопления из полипропилена;
  • Компенсаторы. Горячая вода провоцирует температурное расширение трубопроводов. Поэтому перед тем как спаять отопление из полипропилена следует установить компенсационные петли, которые не дают появиться поверхностному натяжению в магистрали.

Перед началом процесса пайки рекомендуется рассчитать количество всех расходных материалов: труб, фитингов и запорной арматуры. Для этого составляется схема теплоснабжения с указанием комплектации каждого узла.

Во время монтажа отопления из полипропилена необходимо применять специальный тип запорной арматуры, предназначенной для пайки.

Самостоятельная пайка полипропиленовых труб

Набор инструментов для пайки полипропиленовых труб

Для того чтобы сделать отопление из полипропилена следует приобрести минимальный набор инструментов. В него входят паяльник для труб, специальные ножницы и торцеватель. Последний необходим для зачистки патрубков от армирующего слоя в районе пайки.

Перед пайкой отопления из полипропилена следует отрезать нужный размер трубы. Для этого предназначены специальные ножницы с основанием для патрубка. Они обеспечат ровный срез без перекоса.

Для самостоятельного монтажа отопления из полипропилена потребуется выполнить следующие действия:

  1. Обезжирить место пайки на патрубках.
  2. С помощью торцевателя удалить армирующую прослойку из зоны нагрева.
  3. Включить паяльник и выставить его на определенную температуру.
  4. После нагрева зеркала установить патрубок и муфту в насадки. Нельзя делать осевые вращения во время нагрева полипропилена.
  5. После определенного промежутка времени состыковать патрубок и муфту между собой.
  6. Дождаться окончательного остывания.

Порядок пайки полипропиленовых труб

По такой технологии можно сделать надежную систему отопления из полипропилена своими руками. Преимущество данного метода заключается в возможности осуществления пайки на уже смонтированных участках магистрали. Таким способом можно оперативно выполнять ремонт отопления частного дома своими руками из полипропилена.

Важным моментом во время самостоятельной пайки водяного отопления из полипропилена является время нагрева заготовок. Оно зависит от диаметра трубы и толщины стенок. При недостаточном расплавлении материала процесс диффузии будет низок, что со временем приведет к расслоению стыка. Если же перегреть патрубок и муфту произойдет испарение части материала, и как следствие – сильное уменьшение наружных габаритов. Поэтому для монтажа отопления из полипропилена следует придерживаться рекомендуемого времени нагрева пластика в зависимости от его диаметра и толщины стенки.

Таблица для пайки полипропиленовых труб

Во время самостоятельной установки из полипропилена своими руками необходима хорошая вентиляция в помещении. При испарении пластика его летучие компоненты могут попасть в органы дыхания.

Для небольшого объема работ можно приобрести непрофессиональный паяльник стоимостью до 600 руб. С его помощью можно спаять систему теплоснабжение из полипропилена для небольшого дома или квартиры.

Проход коаксиального устройства через деревянную стену

Предназначение

Коллекторный узел – это важный элемент водяного теплого пола, который предназначен для распределения теплоносителя в отопительной системе. Благодаря особой конструкции внутри данного агрегата происходит смешивание горячей и холодной жидкости. Такая особенность позволяет произвести регулировку температуры теплого пола и контролировать его работу.

Конструкция коллекторного узла Valtec для теплого пола

Коллекторный узел работает благодаря циркуляции теплоносителя. Нагретая жидкость поступает внутрь теплого пола, где остывает и возвращается обратно для подогрева.

В процессе работы устройства происходит смешивание циркулирующих веществ с разной температурой для достижения оптимальных характеристик. Данный процесс контролируется при помощи нескольких дополнительных элементов – разнообразных датчиков, клапанов и других.

Коллекторная группа с насосом является самой эффективной. Циркуляция теплоносителя по водяному контуру происходит принудительным способом.

Схема подключения коллекторного узла к теплому полу

Это позволяет получить продуктивное отопление напольного типа, которое устанавливается в помещениях со значительной площадью. Для устройства теплого пола с естественной циркуляцией необходимо позаботиться о наличии оптимального уклона, что бывает достаточно сложно.

Коллекторный шкаф для теплого пола

Коллекторный шкаф–это металлический ящик, который устанавливается на место расположения будущего коллектора и в который монтируется непосредственно сам коллектор и все его дополняющие составляющие, в частности смесительный узел, насос, выводы петель тёплого пола и т. д. Бывает открытого и закрытого типа.

При монтаже коллектора теплого пола желательно разместить его в коллекторном шкафу. Так вся установка будет иметь эстетический вид, придаст «вес» мастерству хозяина, да и вообще защитит дорогостоящие элементы узла от непредвиденных механических повреждений в виде падений каких-то тяжелых предметов или любопытства ваших любимых детишек. Шкафы закрытого типа имеют возможность закрываться на ключ.

При наличии ниши в стене можно конечно обойтись без шкафа, но при этом всё равно требуется в месте крепления всех элементов прикрепить например лист плиты OSB в качестве стенда, на которую в свою очередь будут крепиться все элементы коллектора, а уже потом всё это закроется решеткой радиатора (это мы вам привели в качестве примера)

Выбор размера шкафа зависит от размера коллектора с насосным и смесительным узлом, а так же с учетом всех дополнительных элементов в виде манометра, термометра, воздухоотводчика и т.д. Высота крепления коллекторного шкафа выбирается с учетом того, на какой высоте окажется коллектор после установки в него. Оптимальная высота нижнего коллектора 50 см от основания будущего пола. Не делайте слишком низко его, так как неудобно будет вставлять трубы в коллектор.

Коллектор и смесительный узел

В некоторых вариантах сборки коллектор может одновременно заниматься снижением температуры теплоносителя на подаче. Этот вариант сборки одновременно снижает температуру до приемлемой в системе теплого пола (не выше 50оС) и потом раздает ее в контура. То есть в этом случае он выполняет еще и функции смесительного узла.

Иногда такой узел бывает насосно-смесительным. В такой сборке коллектор — это и распределительная гребенка, и смесительный узел, и насос.

Коллектор теплого пола распределяет горячий теплоноситель с гребенки подачи, и собирает остывший на гребенке «обратки»

Но это именно варианты сборок и чаще эту сборку называют коллекторным узлом. В чистом же виде коллектор служит для раздачи теплоносителя, то есть является гребенкой для теплого пола.

Коллектор в чистом виде стоит ставить, если смесительную группу и насос вы будете собирать самостоятельно. Это обойдется дешевле, и по качеству вряд ли будет уступать заводскому. А вот с коллектором стоит подумать. В принципе, и гребенку теплого пола можно собрать самому. Но в таком варианте резко увеличивается количество швов и стыков. В фабричном коллекторе входные/выходные отверстия сделаны в цельном корпусе. Самодельные коллекторы — это набор тройников или крестовин, которые соединяются между собой. Да, они находятся в доступном для ремонта месте, их можно подматывать и менять прокладки. Но каждый такой ремонт — это останов и, часто слив системы, новое ее заполнение и опрессовка (это если все делать по правилам). А практика свидетельствует о том, что именно в самодельных гребенках и проявляются течи. Особенно часто это бывает при использовании антифризов. А так как в большинстве случаев антифризы заливают на основе этиленгликоля, то протечки и работа с ними — это реальная угроза здоровью, а часто и жизни (этиленгликоль — сильный яд). Потому коллектор лучше покупать.

Шенилл

Строение смесительного узла

Можно установить коллектор ниже уровня тёплого пола – например, в подвале?

Бывают случаи, когда распределительно-смесительный узел приходится монтировать не на этаже укладки тёплого пола, а ниже, допустим, если котельная находится в подвале, или вы просто не хотите портить интерьер в квартире.

Такая разводка допустима, установка коллектора производится в той же последовательности, что и обычно. Есть только одна проблема — не возможна автоматическое стравливание воздушных масс из магистрали, если воздухоотводчик размещён на гребёнке.

Выход — монтаж воздухоотводчика на трубе обратки между гребёнкой и петлями пола, а перед ним устанавливается запорное приспособление с отсечным клапаном. Обязательно наличие доступа к воздухоотводчику.

Тёплый водяной пол относится к современной системе отопления, отлично подходящей для обустройства в частных домов. При грамотном монтаже «пирога» пола и коллектора, конструкция способна обеспечить комфортные условия в помещении.

Как работает смесительный узел?

Горячий теплоноситель перед раздачей в коллекторе попадает в систему смешения, где термостат измеряет его температуру. Если показатель превышает допустимый, то предохранительный клапан открывается и мешает холодную и горячую воду. При достижении жидкостью температуры нужного значения, клапан прекращает подачу горячей воды.

Как правило, смесительный узел не только обеспечивает комфортный температурный режим, но и служит для поднятия уровня давления в контуре, что улучшает циркуляцию теплоносителя. Схема смесительного узла включает:

  • Предохранительный клапан;
  • Циркуляционный насос;
  • Байпас;
  • Отводы воздуха;
  • Клапаны для стабильного функционирования контуров (отсекающий, дренажный).

Схема узла подмеса может иметь различную конструкцию. Большей популярностью пользуются схемы с двух- и трехходовыми клапанами.

На клапан с двумя ходами (питающий) устанавливается термостат, оснащенный инфракрасным датчиком, который измеряет температуру жидкости, поступающей в теплые полы. Вода в системе подмеса движется по кругу, а головка предохранителя регулирует клапан, открывающий или закрывающий проход горячей воде. Так происходит процесс смешивания жидкостей разной температуры.

Трехходовой клапан – универсальное оборудование. Он выполняет функции и пропускного клапана, и байпаса. Его особенность в том, что горячая вода мешается с обраткой внутри корпуса. Этот тип узла оснащается сервоприводами, термостатами, а также погодозависимыми контроллерами. Последние способны проверять температуру на улице с периодичностью 20 секунд. Если температура воды, которая поступает в систему теплых полов, не соответствует нужной, клапан автоматически поворачивается на 45° в ту или иную сторону.

Трехходовая конструкция, однако, несовершенна и имеет свои недостатки:

  1. Наличие избыточного давления;
  2. Возможность впуска горячей воды;
  3. Большая пропускная способность, приводящая к значительным колебаниям температуры теплоносителя.

Резкие перепады давления и температуры могут привести к разрыву труб теплых полов.

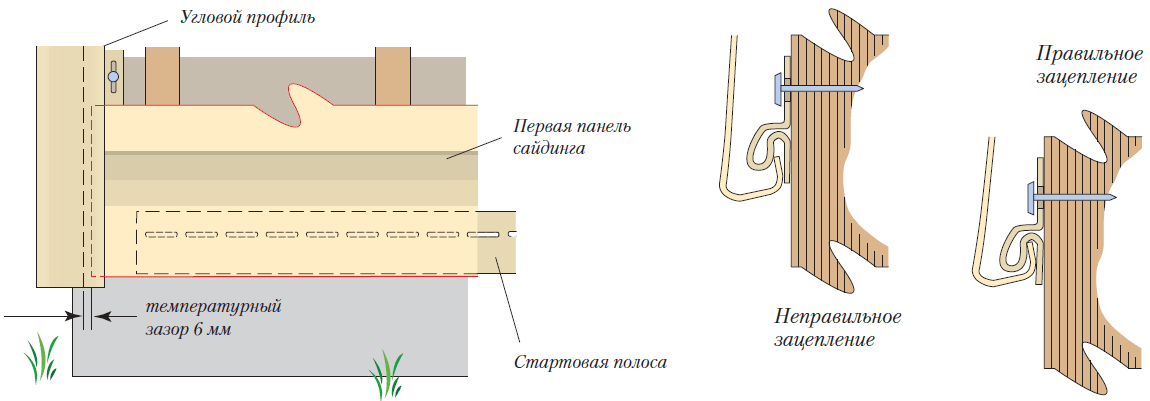

Монтаж первой панели винилового сайдинга

Работу ведут от заднего фасада к переднему, от задних углов к передним. Так стыки панелей при наращивании их нахлестом по длине будут меньше бросаться в глаза. Замок первой рядовой панели, расположенный в ее нижней части, заводят в соответствующий замок стартовой полосы. Верхнюю часть панели крепят к обрешетке. Натягивать сайдинг слишком сильно нельзя, так как иначе при температурном расширении он лопнет. Если монтаж осуществляют в холодное время года, между панелями оставляют зазор размером около 9 мм. При летнем монтаже его уменьшают до 6 мм в теплую погоду и до 3 – 4 мм в жаркую. Как уже отмечалось в первой главе, размеры температурных зазоров указываются для цельных панелей. Раскроенным деталям зазор тоже необходим, но меньших размеров. Если температура окружающего воздуха опускается ниже –10 °С, монтировать виниловый сайдинг нельзя. Стыковать виниловый сайдинг по длине можно двумя способами: внахлест и с помощью Н-профиля. Стыковка внахлест. У панелей подрезают гвоздевую планку и замковую часть так, чтобы панели можно было монтировать с нахлестом около 25 мм.

Стыковка с помощью Н-профиля. Верхнюю часть Н-профиля опускают ниже софита или карниза на 3 мм. Это будет температурный зазор. Внизу Н-профиль опускают на 6 мм ниже кромки стартовой полосы. Если под Н-профилем есть цоколь, пол, крыльцо или другой ограничитель, между концом профиля и ограничителем оставляют температурный зазор, также равный 6 мм.

Если длины одного Н-профиля не хватает, монтируют два профиля внахлест. Стыкование внахлест Н-профилей осуществляют по тому же принципу, что и стыкование двух угловых профилей. Верхний монтируют внахлест на нижний. Н-профиль визуально подчеркивает вертикальный разрез рядовых сайдинг-панелей, делает их заметнее. Поэтому монтировать его надо так, чтобы он не портил внешний вид обшивки, а органично вписывался в него.

Рекомендации по местоположению коллекторного короба

Коллектор прячется в шкафу – ящичек из металла (прочного пластика), который монтируют к стенке, в нишу. Внутри него расположены вертикальные планки,  выставляющиеся по ширине коллектора. В нем происходит расключение контуров, прочих деталей теплоснабжения здания, устанавливается дополнительное оборудование.

Коллекторный шкаф у стенки

После монтажа заводят подающую горячую воду трубу, обратку. Вводная трубка отвечает за подачу горячего теплоносителя от отопителя (центрального отопления). Обратка служит отводом охлажденной воды в отопитель, где происходит следующее подогревание. На трубу монтируют запорный кран подключения коллектора.

В здании выбирают место для монтажа шкафчика, чтобы разные трубы тёплого пола обладали приблизительно равной длиной – не более 70 м.

Как правильно убрать свежую лужу

Похожие записи

Выводы и полезное видео по теме

Интересный материал по сборке и установке смесительного узла:

Ролик демонстрирует процесс сборки комплекта элементов коллектора:

О самостоятельном изготовлении недорогого коллектора рассказано в этом видео:

Распределительные как и смесительные узлы – очень важные элементы для водяного пола. Обойтись без них можно, только если система включает всего один-два контура и занимает небольшую площадь.

Но если принято решение создать качественный водяной пол, тогда все эти узлы необходимо собрать и установить правильно, чтобы система работала с максимальной отдачей и минимальными затратами.
