Паровой котел: типы, принцип работы и особенности эксплуатации

Достоинства и недостатки

Паровое отопление — не самое популярное, но оно имеет как положительные, так и отрицательные моменты. Причем плюсы довольно значительны:

  • Высокая эффективность обогрева. Дело в том, что пар в системе не просто нагревает до какой-то температуры радиаторы и трубы. Из-за большой разницы температур он конденсируется. А при конденсации 1 литр пара отдает 2300 кДж тепла. Тогда как при остывании того же количества воды на 50°C отдается только 100 кДж. Потому для обогрева помещения требуется очень небольшое количество радиаторов. В некоторых случаях достаточно некоторого количества труб.
  • Так как паровое отопление — система небольшая, она имеет малую инерционность. Нагреваться помещение начинает буквально через несколько минут после пуска котла.

Недостатки паровых систем отопления еще более впечатляющие:

  • Высокая температура пара приводит к нагреву всех элементов системы до 100°C и выше. Это приводит к следующим последствиям:
    • очень активной циркуляции воздуха в помещении, что некомфортно, а, порой, и вредно (при аллергии на пыль);
    • воздух в помещении пересыхает;
    • горячие элементы системы травмоопасны и их надо закрывать, причем и трубы тоже;
    • не все строительные материалы нормально переносят длительный нагрев до таких температур, потому выбор отделочных материалов весьма ограничен (по сути, это только цементная штукатурка с последующей окраской термостойкими красками).
  • Простое паровое отопление имеет очень ограниченные возможности по регулировке теплоотдачи. Есть только один способ изменять температуру — сделать несколько параллельных веток и включать их по мере необходимости. Второй способ — отключать котел при перегреве и включать после того, как помещение остынет. Этим процессом управляет автоматика, но такой способ далеко не самый комфортный, так как наблюдаются постоянные колебания температуры.
  • Система шумная. При движении пар довольно сильно шумит. В производственных цехах это не очень мешает, а в частном доме может быть проблемой.

Как видите, паровое отопление — не лучший выбор, хотя и довольно недорогой в обустройстве.

Подготовка котельной к работе

Удостовериться в наличии необходимого количества воды и проверить топку на отсутствие мазута. Также нужна вентиляция топки, чтобы избежать воспламенения накопившихся газов. При подаче топлива в топку розжиг его осуществляется электрическим запалом или от горящего источника.

Пар распределять следует медленно для равномерного прогревания частей котла. Перед подъёмом пара нужно убедиться, что воздушный клапан открыт. Во время подогрева воды и подъёма пара проверяется герметичность люков, лазов и крышек. Включают подпиточные насосы, запускают автоматические котельные установки с включением топливного насоса, вентилятора и подачей тока к зажигающим электродам.
По достижению давления пара 1 кг/кв.см. закрывают воздушные краны и продувают водоуказательные приборы. После достижения паром давления 3 кг/кв.см. обследуют фланцы и лазы, обжимая их гайки. При давлении 5 кг/кв.см. включается подпитка водой и продувка.

Подключение аварийных систем

Элементы аварийных систем в схеме обвязки используются в целях:

  • защиты от повышения максимального рабочего давления в системе;
  • защиты от превышения максимально допустимой выходной температуры теплоносителя, перегрева котла и элементов системы отопления;
  • предотвращения образования конденсата в котле вследствие большого перепада температур теплоносителя на входе и выходе устройства.

Предохранительный клапан

Защита котла и элементов системы при превышении рабочего давления теплонесущей жидкости обеспечивается предохранительным клапаном, устанавливаемом на подающей линии при выходе из котла. Такой клапан может входить в группу безопасности котла, которая встраивается в сам котел или подключается отдельно.

Как работает предохранительный клапан

К патрубку сброса давления клапана подсоединяется сливной шланг. При срабатывании клапана лишняя теплонесущая жидкость из системы через шланг сливается в канализацию.

Аварийный теплообменник

Авариный теплообменник нужен для защиты котла и элементов системы от перегрева.

Перегрев оборудования может произойти в двух случаях:

  1. при превышении вырабатываемой котлом мощности свыше необходимой для потребителей тепла;
  2. при прекращения работы циркуляционного насоса вследствие его поломки или отключения электричества.

Теплообменник состоит из охлаждающего модуля и термоклапана с выносным тепловым датчиком, настроенным на определенную температуру. Устанавливаться они могут внутри самого котла или отдельно на линии подачи теплоносителя в систему отопления.

Как работает теплообменник

При превышении допустимой температуры по сигналу теплового датчика срабатывает термоклапан.

Он подает холодную воду от магистрали водоснабжения в модуль охлаждения, в котором происходит отбор лишнего тепла от теплоносителя. Из модуля охлаждения отобравшая тепло вода поступает в канализацию.

Дополнительный контур

Защита котла от перегрева в системах с принудительной циркуляцией может быть также обеспечена с помощью дополнительного контура с естественной циркуляцией, к которому подключается накопительная емкость для ГВС.

Обвязка котла с дополнительным контуром

При нормальной работе системы давление, создаваемое циркуляционным насосом в основном контуре, запирает дополнительный контур при помощи обратного клапана, не давая циркулировать в нем теплонесущей жидкости.

При выключении по какой-либо причине насоса прекращается принудительная циркуляция теплоносителя в основном контуре и начинается естественная циркуляция в дополнительном контуре. За счет этого происходит охлаждение теплонесущей жидкости в системе до необходимой температуры.

Термостатический смеситель

Поддерживание минимально необходимой температуры на входе в котел, чтобы предотвратить образование в нем конденсата, обеспечивается термостатическим смесителем.

Устройство устанавливается на обратном трубопроводе и подключается к подающей линии при помощи перемычки (байпаса).

Установка термостатического смесителя

При низкой температуре теплоносителя в обратной линии термосмеситель открывается и подмешивает в нее горячую жидкость. После достижения нужной температуры термосмеситель закрывается и перестает подавать через байпас в обратку горячий теплоноситель.

Эту схему можно использовать в системах с любым видом циркуляции.

Можно ли сделать твердотопливный котел своими руками из подручных средств?

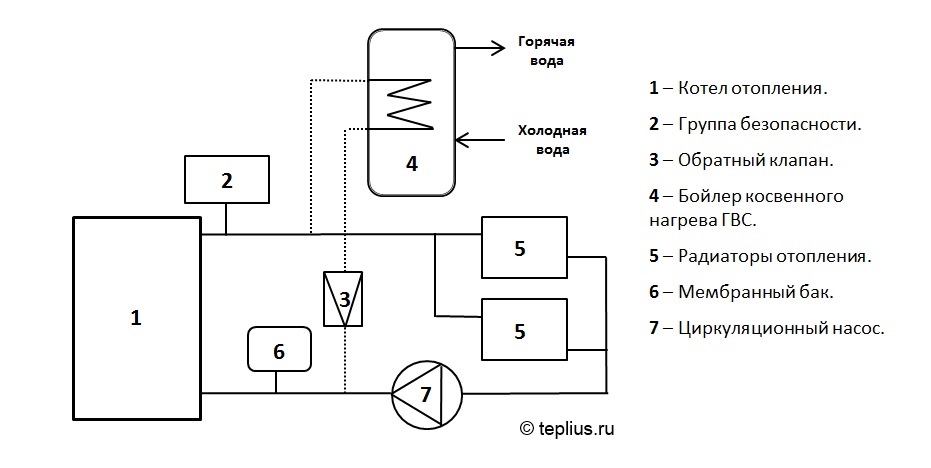

Схема подключения

Особенности монтажа системы меняются в зависимости от типа оборудования

Для парового отопления замкнутого типа важно, чтобы в месте поступления и выведения пара разница давлений была достаточной, чтобы осуществлялось вытекание жидкости. При этом паросборник должен располагаться значительно ниже, чем приборы отопления

Это связано с тем, что в системах такого типа пар снова попадает в котел самотеком. Значит, трубопровод необходимо монтировать под уклоном.

Разводка также бывает 2 видов:

однотрубная – пар перемещается по 1-ой трубе;

двухтрубная – по 1-ой трубе пар движется, а во 2-ой – преобразуется в конденсат.

Чаще всего для частных домов используется именно двухтрубный вариант разводки. Это объясняется тем, что с его помощью можно самостоятельно регулировать температуру в системе. В то время как в однотрубной системе это можно сделать, только если отключить отопление или снизить его мощность, что неприемлемо для холодного времени года.

Особенности систем низкого давления

Распространенный вариант такой системы – замкнутый, с использованием самотечного возврата в котел конденсата, который заполняет трубы не полностью, при этом применяется верхняя разводка труб.

Сначала систему заполняют водой до необходимого уровня, после этого начинается нагрев. Конденсат стекает по общему стояку и при достижении заданного уровня вытесняется в котел.

В такой же системе с нижней разводкой рекомендуется устанавливать трубы с небольшим уклоном в направлении перемещения пара, чтобы снизить шумовые эффекты. В месте отвода конденсата устраивают петлеобразный гидрозатвор, препятствующий перемещению пара на магистраль конденсации.

Скорость пара в таких системах должна быть умеренной, не более 0,14 м/с. Иначе пар будет захватывать и частички влаги, скопившейся на стенах. В результате система работает с большим шумом, повышается риск возникновения гидроударов.

Комбинированную разводку, т.е. сочетание верхней и нижней разводки, применяют, если трубы прокладывают под полом верхнего или среднего этажа дома. Просвет труб, по которым вода возвращается в котел, в этом случае будет закрыт конденсатом.

Если давление в системе превышает 0,02 МПа, ее следует сделать открытой. Воздух удаляется через накопитель для конденсата, а чтобы систему не покидал пар, ставят конденсатоотводчик или гидрозатвор. Воду из накопителя перекачивают насосом в теплообменник, что позволяет установить накопитель ниже уровня, на котором находится теплообменник.

Теплоноситель для отопления частного дома с котельной нагревается в теплообменнике, расположенном в котельной. По достижении рабочей температуры пар перемещается в коллектор, разделяющий поток на два контура: для основных помещений и для котельной (+)

Виды парового отопления для частного дома

Паровое отопление в частном доме может выполняться по двум принципиальным схемам:

  1. Одноконтурное отопление. Как следует из названия, такая паровая печь для дома имеет лишь один контур, предназначенный исключительно для транспортировки тепловой энергии к жилым помещениям.
  2. Двухконтурное отопление. Такая схема парового отопления в частном доме состоит из двух контуров, один из которых обеспечивает работу отопления, а второй необходимо для функционирования горячего водоснабжения.

Чтобы система могла работать правильно, в ней нужно использовать специальный котел для парового отопления и подходящие радиаторы. Все дело в том, что пар разогревается до высокой температуры, которая иногда превышает 100 градусов, и давление при этом также довольно высокое. Трубопровод системы может располагаться как горизонтально, так и вертикально. Разводка магистралей может выполняться по нижней или верхней схеме. При подборе труб нужно главным образом оценивать особенности помещений, в которых они будут располагаться.

Изготовление парового котла отопления

Делать паровой котел своими руками стоит только тем людям, которые прекрасно владеют навыками сварщика. Только в таком случае можно будет изготовить герметичную жаротрубную или водотрубную емкость для отопления дома, которая сможет выдержать большое давление и поддержать определенный баланс воды.

Паровой жаротрубный котел для отопления дома изготовливают так:

  1. Рассчитывают уровень мощности, осуществляют выбор наиболее подходящего в плане размеров и мощности чертежа.
  2. Берут трубу с диаметром 80-100 см и длиной 100-110 см. Толщина стенок – 2,5 мм.
  3. Разрезают листовую сталь толщиной 1-2 мм на прямоугольники. Они будут стенками варочной топки.
  4. Сваривают варочную топку и делают в ней 13 отверстий.
  5. Разрезают 10-см в диаметре трубу на 12 отрезков.
  6. Отрезают от трубы с диаметром 12 см небольшой отрезок.
  7. Вставляют 13 отрезков в отверстия, сделанные на верхней стороне варочной топки.
  8. Нижние концы труб развальцовывают и приваривают к поверхности варочной топки.
  9. Топку с трубами вставляют в главный корпус и приваривают.
  10. Приваривают сверху коллектор для забора перегретого пара и клапан, который может сбрасывать уровень давления и выравнивать баланс.
  11. Прорезают отверстие для закладки топлива и фиксируют дверку.

Вокруг топки устанавливают асбестовые листы. Это делает производительность и КПД выше.

Основные компоненты

Ключевой компонент системы — котел. Основным его предназначением считается преобразование воды в пар. В дальнейшем он переходит в трубопровод.

Котел должен быть достаточно мощным, чтобы потянуть одновременно два этажа

Элементами конструкции здесь считаются:

  • система труб;
  • коллекторы;
  • барабан.

Паровое пространство

Здесь можно ставить дополнительное оборудование. Оно может быть полезно, если требуется сепарация пара. Интенсивный обмен между паром и водой — основа работы котла. Устройства для обогрева делят на водо- и жаротрубные. В последнем случае нагретые газы движутся в каналах труб, обустроенных в емкости с водой.

Водотрубные модификации работают по немного иному принципу. Здесь движется вода по каналам, построенным внутри камеры с газами. Сначала она нагревается, после чего начинает кипеть. Вода перемещается в естественном режиме внутри котла.

В любых разновидностях котлов действует одно и то же правило превращения воды в пар. Сначала жидкость проводят в резервуар, находящийся в верхней зоне устройства. Далее она перетекает в коллектор и поднимается в расположенный наверху барабан, перемещаясь через область нагрева. Внутри трубы формируется пар, идущий наверх. Он может двигаться сквозь сепаратор, где отделяется от жидкости. Дальше он переходит в паропровод.

Отопление можно без труда установить своими руками

В котле можно использовать различные варианты топлива. В соответствии с этими особенностями конструкция может быть видоизменена. Перемены могут касаться и типа работы камеры сгорания. Допустим, колосниковая решетка потребуется для тех случаев, когда задействуется твердое топливо. В то же время понадобятся особые горелки, если топливо газообразное либо жидкое. Смешанные варианты более удобны и практичны.

Радиаторы и система труб

Показатели температуры в паровой системе находятся в пределах +100…+130°С. По сравнению с водяными они намного выше. Вот почему для обустройства систем похожее оборудование применять не рекомендовано. Это касается труб из полипропилена и металлопластика. Предельные рабочие показатели указанных материалов лежат в пределах +90…+100°С, применять их строго запрещено.

Конденсат, образуемый внутри деталей, приводит к быстрому разрушению материала труб. Нельзя забывать, что сталь неустойчива к коррозии. Агрессивная среда теплоносителя усиливает этот недостаток. Необходимо соединение с помощью сварки, что требует больших временных и трудовых затрат. Лучше брать трубы из оцинкованной стали. Эти изделия противостоят повышенным температурам и предполагают использование резьбового метода для соединения. Такой подход существенно упрощает рабочий процесс. Единственное, что может послужить препятствием для приобретения таких изделий, — их высокая цена.

Еще одним идеальным вариантом считаются трубы из меди. Материал пластичный, не боится термического воздействия, прочный, не подвержен коррозии. Чтобы соединить медные компоненты, прибегают к пайке. Медный трубопровод долговечный, однако стоит дорого.

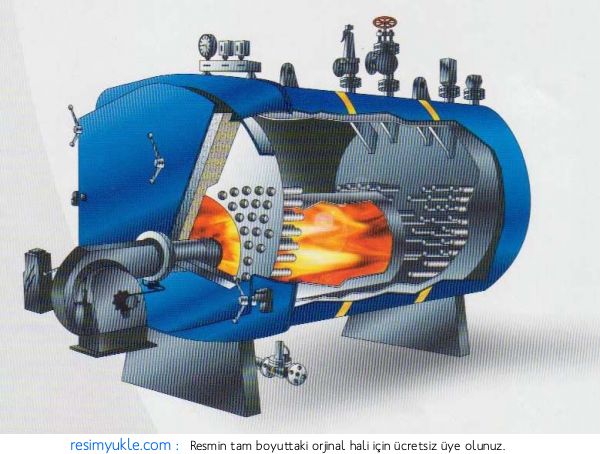

Устройство жаротрубного котла

Простой принцип работы определяет конструктив. Форма корпуса может быть разнообразной, но наиболее часто встречается форма цилиндра. С одной стороны располагается камера сгорания, а с обратной система дымоудаления. Горение поддерживается принудительным дутьевым устройством.


Над топкой находятся теплообменники, которые контактируют с дымоотводящим каналом. Для повышенной эффективности нагрева теплообменник изготавливают из труб небольшого сечения.
Наиболее распространенный трёхходовые жаротрубные котлы. Его главное отличие от обычной конструкции это наличие трёх дымоотводящих каналов.

Первым каналом считается топка, а два других находятся выше один над другим. Вентилятор обеспечивает необходимую тягу, а также существует естественная тяга через колосники и вентиляционные отверстия.

Помимо указанных частей установки оснащаются следующими узлами для улучшения их характеристик:

  • каналы воздухоотвода;
  • манометр для пара;
  • термометр для теплоносителя;
  • управляющий блок;
  • контроллеры давления;
  • аварийная защита.

Виды систем парового отопления

По способу устройства различают паровое отопление двух типов: с замкнутой и разомкнутой системой. В замкнутой системе конденсат стекает в специальную приемную трубу, которая заведена на соответствующий вход кота. Она уложена с небольшим уклоном, так что конденсат движется по системе самотеком.

Схемы открытой и закрытой системы парового отопления

В разомкнутой системе конденсат собирается в специальную емкость. При ее заполнении он подается в котел при помощи насоса. Кроме различного построения системы используется еще и разные паровые котлы — не все они могут работать в замкнутых системах.

Вообще, существуют системы парового отопления с давлением, близким к атмосферному или даже с более низким. Такие системы называются вакуумно-паровыми. Чем привлекательная такая установка? Тем что при низком давлении температура кипения воды снижается и система имеет более приемлемую температуру. Но сложность в обеспечении герметичности — воздух все время подсасывается через соединения — привели к тому, что данные схемы практически не встречаются.

Более распространено паровое отопление с небольшим давлением. Имеющиеся паровые котлы бытового назначения могут создавать давление не выше 6 атм (при давлении более 7 атм использование оборудование требует разрешения).

Типы разводки

По типу разводки паровое отопление бывает:

  • С верхней разводкой (паропровод находится под потолком, от него вниз идут трубы к радиаторам, внизу прокладывается конденсатопровод). Такая схема реализуется проще всего, так как горячий пар движется по одним трубам, остывший конденсат — по другим, система стабильна. Схема парового отопления с верхней разводкой
  • С нижней разводкой. Паропровод располагается на уровне пола. Эта схема — не лучший выбор, так как по одним трубам вверх движется горячий пар, вниз — конденсат, что часто приводит к гидроударам и разгерметизации системы.
  • С промежуточной разводкой. Паропровод укладывается чуть выше радиаторов — примерно на уровне подоконников. Система обладает всеми преимуществами верхней разводки, за исключением того что горячие трубы находятся в пределах досягаемости и велика вероятность ожога.

При укладке паропровод делают с небольшим уклоном (в 1-2%) в сторону движения пара, а конденсатопровод — в сторону движения конденсата.

Подбор котла

Паровые котлы могут работать на всех типах топлива — газе, жидком и твердом топливе. Кроме выбора топлива необходимо правильно подобрать мощность парового котла. Она определяется в зависимости от площади, которую потребуется отапливать:

  • до 200 м2 — 25 кВт;
  • от 200 м2 до 300 м2 — 30 кВт;
  • от 300 м2 до 600 м2 — 35-60 кВт.

В общем и целом способ расчета стандартный — на 10 квадратных метров берут 1 кВт мощности. Это правило справедливо для домов с высотой потолка 2,5-2,7 м. Далее следует выбор конкретной модели. При покупке обращайте на наличие сертификата качества — оборудование опасное и должно быть протестировано.

Какие использовать трубы

Температуры при паровом отоплении нормально переносить могут только металлы. Наиболее дешевый вариант — стальные. Но для их соединения требуется сварка. Возможно также использование резьбовых соединений. Данный вариант бюджетный, но недолговечный: сталь во влажной среде быстро корродирует.

Медные трубы хотя бы не корродируют

Более долговечны оцинкованные и нержавеющие трубы, но их цена совсем не скромная. Зато соединение — резьбовое. Еще вариант — медные трубы. Их можно только паять, стоят они дорого, но не ржавеют. Из-за более высокой теплопроводности они еще более эффективно передают тепло. Так что такая система отопления будет суперэффективной, но и очень горячей.

Управление.

В систему управления парового котла входят устройства для включения и выключения горения топлива, задания и регулирования расходов топлива, воздуха и воды, для сбора и обработки данных обратной связи от турбин и устройств, управляющих производительностью котла. В прошлом многие из этих функций выполнялись вручную. Позднее для реализации некоторых из них были применены электронные схемы, сначала на электровакуумных, а затем на полупроводниковых приборах. Современная компьютерная техника произвела переворот в управлении паровыми котлами, как и многими другими системами. См. также ИНТЕГРАЛЬНАЯ СХЕМА; ТРАНЗИСТОР.

Как выбрать качественное оборудование

Пищеварочные котлы представляют собой одну из разновидностей теплового оборудования. Они устанавливаются практически на каждой профессиональной кухне, что готовить первые и вторые блюда, овощи, кисели и фруктово-ягодные компоненты. Такое оборудование дает возможность

Выбирая модель пищеварительного котла, необходимо прежде всего обращать внимание на то, что существует два режима нагрева: максимальный и минимальный. Следует учитывать и то, что они отличаются техническими характеристиками

В зависимости от особенностей предприятия общепита можно подобрать либо стационарный, либо опрокидывающийся вариант. В первом случае сосуд является неподвижным, а готовую пищу приходится выкладывать вручную. Для второго характерно наличие поворотного редуктора, который позволяет наклонить емкость под удобным углом, чтобы извлечь блюдо.

Принцип работы парового котла

В первую очередь нужно понять, что называется паровым котлом. Паровой котел – это устройство, генерирующее пар. Существует два вида вырабатываемого пара – насыщенный и перегретый. Температура насыщенного составляет 100 градусов, а давление – 100 кПа. Перегретый пар разогревается вплоть до 500 градусов, а величина давления при этом может превышать 26 МПа. Насыщенный пар используется в агрегатах бытового назначения, а перегретый ввиду своих особенностей применим только на объектах промышленного масштаба.

Сырьем для создания пара является вода, которая перерабатывается в котле, работающем на любом виде топлива. Созданный пар в процессе работы преобразуется в теплоноситель, доставляющий тепловую энергию на участок его применения.

Независимо от особенностей конструкции конкретного устройства, общий принцип работы парового котла всегда остается неизменным:

  • Первым делом воду проходит этап очистки и направляется в резервуар (обычно находящийся в верхней части устройства) при помощи электрического насоса;
  • Накопленная в резервуаре вода поступает в трубы, ведущие к расположенному ниже коллектору;
  • Из коллектора вода направляется вверх, поступая в зону нагрева;
  • В трубе вода преобразуется в пар, выходящий вверх за счет разницы давлений жидкости и газа;
  • В верхней части конструкции располагается сепаратор, позволяющий отделить пар от воды и отвести излишки последней в резервуар;
  • Пар направляется в трубопровод и отправляется к потребителям;
  • В парогенераторах этап нагрева осуществляется еще раз для достижения паром необходимого состояния.

Чтобы хорошо понять, как работает паровой котел, нужно также рассмотреть особенности его конструкции, о чем речь пойдет дальше.

19.02.2020

Что такое паровой котел?


Паровой котел для дома Из самого названия понятно, что это агрегат, который вырабатывает насыщенный пар, используемый в дальнейшем в системе отопления дома или квартиры. При этом работа паровой системы основана на том, что пар имеет давление выше атмосферного. По сути, это обычный отопительный котел, который может работать на любом виде топлива. Если такой вид теплогенератора решено установить в городской квартире, то оптимальный вариант топлива — это газ.

Скажем прямо — конструкция парового котла достаточно сложна, поэтому стоит рассмотреть ее в общих чертах. Сам котел состоит из двух частей, верхняя из которых — это барабан, наполненный водой. Система подачи воды может быть любой. К примеру, из водопровода или из любого резервуара с помощью насоса. От барабана вниз проложены трубы, по которым будет двигаться вода. Они называются опускными. Запомните — эти трубы не нагреваются.

Опускные трубы соединяются с коллекторами, от которых вверх идут подъемные трубопроводы. То есть получается система, напоминающая соединяющиеся сосуды. Это и есть принцип работы парового котла. Именно подъемные трубы создают поверхности нагрева, которые проходят через зону, где сжигается топливо. В них образуется пароводяная смесь, но это еще не чистый пар для системы парового отопления. Необходимо провести разделение.

Этот процесс проходит в так называемых сепараторах. Смесь поступает туда по трубам и разделяется на воду и пар. Вода стекает в барабан, а пар подается в паропровод, соединяющий сепаратор и пароперегреватель. Здесь пар доводится до необходимой температуры и давления. После чего он поступает на паровую турбину, которая гонит его в отопительную систему.
