Как посчитать пропускную способность трубы для разных систем – примеры и правила. Особенности расчёта пропускной способности труб

Пропускная способность трубы в зависимости от диаметра, как посчитать, формула расчета, таблица для полипропиленовых труб

Формула для отдельно взятой трубы

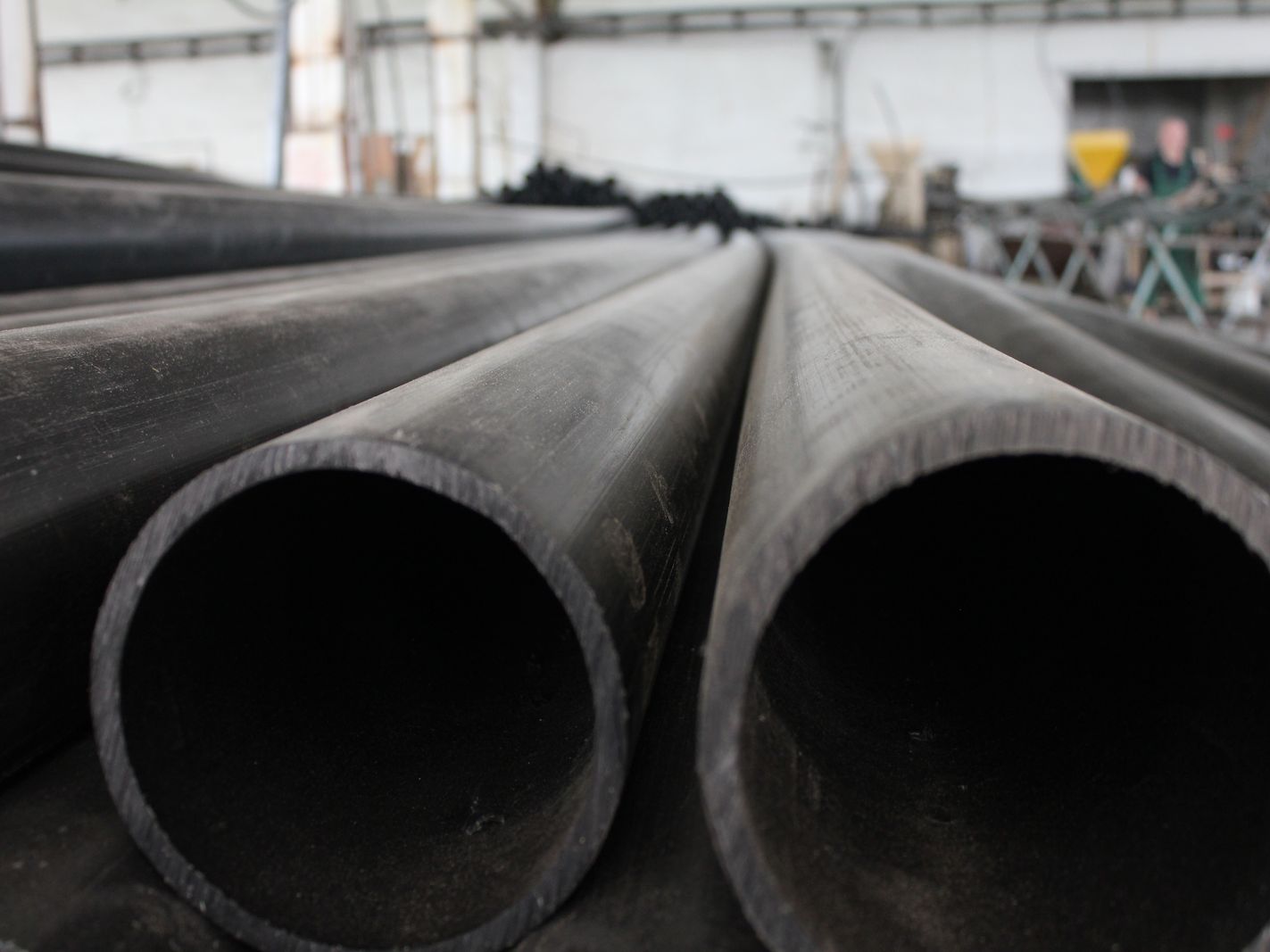

С позиции геометрии, труба представляет собой прямой круговой цилиндр.

Объем такого объекта равен площади сечения умноженной на длину:

V = l * S

В ней:

  • V – объем (м3);
  • l – длина (м);
  • S – площадь сечения (м2).

Площадь сечения трубы, имеющей форму круга с известным диаметром, вычисляют по формуле:

S = π * d2 / 4

Здесь:

  • π = 3.1415926;
  • d – диаметр круга (м).

Итоговая формула объема трубы с известными внутренним диаметром и длиной будет иметь следующий вид:

V = π * l * d2 / 4

Если единицей измерения длины и диаметра трубы будет другая величина (дм, см или мм), то объем будет выражен в дм3, см3 или мм3 соответственно.

Также, хотелось показать вам нехитрый способ измерения внешнего диаметра трубы (D) без штангенциркуля. D = L / π, где L – длина окружности:

Для правильного вычисления объема труб необходимо подставить в простую формулу два параметра: длину и внутренний диаметр. Насколько точно они будут измерены или рассчитаны, настолько точным будет полученный результат.

В производстве расчетов внутреннего объема трубы потребуются простые геометрические формулы, которыми в школе пользуются на уроках физики, алгебры, химии, геометрии и прочих предметах

Особенности ПС водопроводных систем

К монтажу водопровода в доме приходится прибегать в частых случаях. Расчёт ПС труб для водопровода не менее важен, чем для газопровода, ведь они выдерживают высокие нагрузки. Чем больше диаметр трубопровода, тем выше не только показатель проходимости, но ещё и ниже вероятность образования застоев

При определении ПС для водоснабжения немаловажно учитывать такой параметр, как степень трения жидкости о стенки трубопровода

Чем больше показатели температуры воды в магистрали, тем ниже ПС трубопровода. Это связано с тем, что вода при нагревании расширяется, поэтому возникает дополнительный коэффициент трения

Для водопроводных систем это не столь важно, в отличие от системы отопления. Таблица ПС труб для водопровода в зависимости от диаметра и давления воды представлена ниже

На основании данных таблицы Шевелева можно произвести расчёты ПС водопровода.

Гидравлический расчет отопительных труб

Рассчитывая габариты отопительной системы и труб, необходимо знать все параметры данного материала, которые выглядят следующим образом:

  • Используемое для изготовления труб сырье (обычно металл или пластик);
  • Внутренняя толщина трубы для отопления;
  • Внутренние диаметры фитингов и прочих элементов, подключаемых к трубопроводу;
  • Номинальный внутренний диаметр;
  • Толщина стенок труб.

Чтобы избежать такой ошибки, нужно предварительно выполнить гидравлический расчет отопительной системы, который позволит подобрать оптимальное сечение труб для отопления на каждом участке трубопровода. В результате расчетов в каждом отопительном контуре будет создаваться давление, на десятую часть превышающее величину, необходимую для нормального перемещения теплоносителя.

Описанная разница необходима для компенсации потерь давления, возникающих из-за внутренних сопротивлений. Последние, в свою очередь, появляются по причине трения теплоносителя и локальных сопротивлений.

Какие данные потребуются:

  • Материал изготовления труб.
  • Длина трубопровода.
  • и ее форма.
  • Количество точек забора жидкости.
  • Уклон конструкции.
  • Наличие системного давления.
  • Способ монтажа.

Для более точного расчета придется учесть все индивидуальные нюансы. Универсальных методов не существует, для многих проектов нужно учитывать коэффициент шероховатости труб, сопротивление водному потоку, скорость «зарастания».

Диаметр труб можно назвать самым важным показателем в расчетах. Если система смонтирована из труб меньшего, чем нужно диаметра, это приводит к ряду неприятных моментов.

  • Повышенная нагрузка и давление в системе приводит к быстрому износу системы, частым прорывам и ремонтам.
  • «Гудение» системы – посторонний шум, нагнетаемым чрезмерным давлением на стенки трубы.
  • Невозможность одновременного водозабора из нескольких точек – проще говоря, при открытии крана в одной точке, например, в ванной, до вода уже не доходит.
  • Максимально возможная скорость воды в трубе 2 м/сек. Это условие не касается промышленных конструкций с установками, которые искусственно нагнетают внутрисистемное давление.
  • При расчете учитывать потребление всех точек водозабора одновременно. Средняя пропускная способность 6 л/сек, скорость набора стиральной или посудомоечной машины можно узнать из инструкции по эксплуатации. Если система будет использоваться не на полной интенсивности, то полученный показатель уменьшают на треть.
  • Диаметр 20 мм – для систем водопровода до 10 метров длиной.
  • Диаметр 25 мм – система от 10 до 30 метров.
  • Диаметр 32 мм – система более 30 метров.
  • Диаметр 50 мм – система более 50 метров.
  • Диаметр 100 мм – используется в промышленных или длинных системах трубопровода с большим количеством точек водозабора.

Следующий важный показатель, это давление системы. При монтаже самотечной системы водопровода допускается использование меньших диаметров. Если в системе постоянно присутствует давление, например, городской водопровод, нужно учитывать его показатель при расчете. Если этот показатель проигнорировать трубы будут «гудеть» и вибрировать, что приведет к деформации соединительных спаек и выведет систему из строя.

Если говорит о металле, то для разводки водопровода используются и стальные трубы. Для внутриквартирной или внутридомовой разводки формулы и специальные вычисления применяются крайне редко.

Чаще пользуются проверенными практикой диаметрами:

  • Разводка водопровода 15 мм.
  • Монтаж стояков 25, 32, 40 мм.

Здесь нужно учитывать внутренний диаметр, который может колебаться на 1-3 мм в зависимости от производителя.

Новая практически не уступает в характеристиках пластиковым аналогам, но уже через год ее пропускная способность значительно падает. Это объясняется появлением наростов на внутренних стенках, и, как следствие, уменьшением диаметра и увеличением сопротивления потоку воды.

Однако использование металлических труб оправдано, когда речь идет о постоянном высоком давлении системы, например, при монтаже парового отопления, производственных проектов или в условиях повышенной взрывоопасности.

Прогрессивные производители каждый год выводят на рынок более удобные и качественные материалы, оптимизируя их характеристики под требования потребителя.

Различают трубы из:

  • Полиэтилена и сшитого полиэтилена (PEX).
  • Металлополимеров или металлопластика – комбинация PEX с металлом.
  • Поливинилхлорида (ПВХ).
  • Полипропилена (PP) и ее разновидности в зависимости от .

Что касается пропускной способности труб из этих материалов – она значительно выше, нежели у труб из металла, если учитывать срок эксплуатации. Все вышеприведенные виды труб обладают значительными преимуществами перед металлическими.

  • Долговечность – при правильной эксплуатации срок службы пластиковых труб может достигать 50 лет, металл нуждается в замене, максимум, через 20 лет использования.
  • Гладкая внутренняя поверхность труб – изначальные характеристики и инертность полимеров не позволяют системе зарастать, не повреждаются в случае присутствия механических частиц в воде, не поддаются действию коррозии и агрессивных химических средств.
  • Простота монтажа и ремонта – небольшой вес конструкции и разборный фитинг позволяют справиться с обслуживанием сети самостоятельно.
  • Значительная экономия – пластиковые материалы и их транспортировка обходится в несколько раз дешевле, по сравнению с металлом.

Единственный недостаток – не выдерживают долгой эксплуатации при давлении более 10 атмосфер и чрезвычайно высоких температурах.

Для расчета пропускной способности новой трубы, в независимости от материала изготовления можно использовать следующую таблицу:

Расчет пропускной способности канализационных труб

При проектировании канализационной системы нужно в обязательном порядке рассчитывать пропускную способность трубопровода, которая напрямую зависит от его вида (канализационные системы бывают напорными и безнапорными). Для осуществления расчетов используются гидравлические законы. Сами расчеты могут проводиться как при помощи формул, так и посредством соответствующих таблиц.

Для гидравлического расчета канализационной системы требуются следующие показатели:

  • Диаметр труб – Ду;
  • Средняя скорость движения веществ – v;
  • Величина гидравлического уклона – I;
  • Степень наполнения – h/Ду.

Скорость и предельный уровень наполнения бытовой канализации определяются по таблице, которую можно выписать так:

  1. Диаметр 150-250 мм — h/Ду составляет 0,6, а скорость – 0,7 м/с.
  2. Диаметр 300-400 мм — h/Ду составляет 0,7, скорость – 0,8 м/с.
  3. Диаметр 450-500 мм — h/Ду составляет 0,75, скорость – 0,9 м/с.
  4. Диаметр 600-800 мм — h/Ду составляет 0,75, скорость – 1 м/с.
  5. Диаметр 900+ мм — h/Ду составляет 0,8, скорость – 1,15 м/с.

Для изделия с небольшим сечением имеются нормативные показатели минимальной величины уклона трубопровода:

  • При диаметре 150 мм уклон не должен быть менее 0,008 мм;
  • При диаметре 200 мм уклон не должен быть менее 0,007 мм.

Для расчета объема стоков используется следующая формула:

q = a*v,

Где а – площадь живого сечения потока;

v – скорость транспортировки стоков.

Определить скорость транспортировки вещества можно по такой формуле:

v= C√R*i,

где R – величина гидравлического радиуса,

С – коэффициент смачивания;

i – степень уклона конструкции.

Из предыдущей формулы можно вывести следующую, которая позволит определить значение гидравлического уклона:

i=v2/C2*R.

Чтобы вычислить коэффициент смачивания, используется формула такого вида:

С=(1/n)*R1/6,

Где n – коэффициент, учитывающий степень шероховатости, который варьируется в пределах от 0,012 до 0,015 (зависит от материала изготовления трубы).

Значение R обычно приравнивают к обычному радиусу, но это актуально лишь в том случае, если труба заполняется полностью.

Для других ситуаций используется простая формула:

R=A/P,

Где А – площадь сечения потока воды,

Р – длина внутренней части трубы, находящейся в непосредственном контакте с жидкостью.

Порядок расчета сечения магистралей теплоснабжения

Перед тем как рассчитать диаметр трубы отопления необходимо определиться с их основными геометрическими параметрами. Для этого нужно знать основные характеристики магистралей. К ним относятся не только эксплуатационные качества, но и размеры.

Каждый производитель указывает значение сечения труб – диаметр. Но фактически он зависит от толщины стенки и материала изготовления. Перед приобретением определенной модели трубопроводов нужно знать следующие особенности обозначения геометрических размеров:

  • Расчёт диаметра полипропиленовых труб для отопления делается с учетом того, что производители указывают наружные габаритные размеры. Для вычисления полезного сечения необходимо отнять две толщины стенки;
  • Для стальных и медных трубопроводов даются внутренние размеры.

Зная эти особенности можно делать расчет диаметра коллектора отопления, труб и других компонентов для монтажа.

При выборе полимерных труб отопления нужно обязательно уточнить о наличии в конструкции армирующего слоя. Без него при воздействии горячей воды магистраль не будет иметь должной жесткости.

Определение тепловой мощности системы

Как правильно подобрать диаметр труб для отопления и следует ли это делать без расчетных данных? Для небольшой системы отопления можно обойтись без сложных вычислений

Важно лишь знать следующие правила:

  • Оптимальный диаметр труб с естественной циркуляцией отопления должен составлять от 30 до 40 мм;
  • Для закрытой системы с принудительным движением теплоносителя следует использовать трубы меньшего сечения для создания оптимального давления и скорости потока воды.

Для точного вычисления рекомендуется использовать программа для расчета диаметра труб отопления. Если же их нет – можно воспользоваться приблизительными вычислениями. Сначала необходимо найти тепловую мощность системы. Для этого необходимо воспользоваться следующей формулой:

Где Q – рассчитываемая тепловая мощность отопления, кВт/ч, V – объем комнаты (дома), м³, Δt – разница между температурами на улице и в помещении, °С, К – расчетный коэффициент тепловых потерь дома, 860 – величина для перевода полученных значений в приемлемый формат кВт/ч.

Наибольшие затруднения при предварительном расчете диаметра пластиковых труб для отопления вызывает поправочный коэффициент К. Он зависит от теплоизоляции дома. Его лучше всего взять из данных таблицы.

Степень теплоизоляции здания

Качественное утепление дома, установлены современные окна и двери

В качестве примера расчета диаметров полипропиленовых труб для отопления можно вычислить требуемую тепловую мощность комнаты общим объемом 47 м³. При этом температура на улице будет -23°С, а в помещении — +20°С. Соответственно разница Δt составит 43°С. Поправочный коэффициент возьмем равным 1,1. Тогда требуемая тепловая мощность составит.

Следующий этап выбора диаметра трубы для отопления – определение оптимальной скорости движения теплоносителя.

В представленных расчетах не учитывается поправка на шероховатость внутренней поверхности магистралей.

Скорость воды в трубах

Таблица для расчета диаметра трубы отопления

Оптимальный напор теплоносителя в магистралях необходим для равномерного распределения тепловой энергии по радиаторам и батареям. Для правильного подбора диаметров труб отопления следует принимать оптимальные значения скорости продвижения воды в трубопроводах.

Стоит помнить, что при превышении интенсивности движения теплоносителя в системе могут возникать посторонние шумы. Поэтому данное значение должно быть равно от 0,36 до 0,7 м/с. Если параметр будет меньше – неизбежно возникнут дополнительные тепловые потери. При его превышении появятся построение шумы в трубопроводах и радиаторах.

Для окончательного расчета диаметра трубы отопления следует воспользоваться данными из таблицы, представленной ниже.

Подставляя в формулу расчета диаметра трубы отопления в полученные ранее значения можно определить, что оптимальный диаметр трубы для конкретного помещения составит 12 мм. Это лишь приблизительный расчет. На практике специалисты рекомендуют к полученным значениям прибавить 10-15%. Это объясняется тем, что формула расчета диаметра трубы отопления может измениться из-за добавления новых компонентов в систему. Для точного вычисления потребуется специальная программа для расчета диаметра труб отопления. Подобные программные комплексы можно скачать в демоверсии с ограниченными возможностями расчетов.

Пропускная способность канализационной трубы

Пропускная способность канализационной трубы – важный параметр, который зависит от типа трубопровода (напорный или безнапорный). Формула расчета основана на законах гидравлики. Помимо трудоемкого расчета, для определения пропускной способности канализации используют таблицы.

Формула гидравлического расчета

Для гидравлического расчета канализации требуется определить неизвестные:

  1. диаметр трубопровода Ду;
  2. среднюю скорость потока v;
  3. гидравлический уклон l;
  4. степень наполнения h/ Ду (в расчетах отталкиваются от гидравлического радиуса, который связан с этой величиной).
Таблица 3. Самоочищающая скорость канализационных стоков в зависимости от значения условного прохода трубы
Ду, ммh/ДуСамоочищающая скорость, м/с
150-2500,60,7
300-4000,70,8
450-5000,750,9
600-8000,750,1
900+0,81,15

Кроме того, существует нормированное значение минимального уклона для труб с малым диаметром: 150 мм

(i=0.008) и 200 (i=0.007) мм.

Формула объемного расхода жидкости выглядит так:

q=a•v,

где a — это площадь живого сечения потока,

v – скорость потока, м/с.

Скорость рассчитывается по формуле:

v= C√R*i,

где R – это гидравлический радиус;

С – коэффициент смачивания;

i — уклон.

Отсюда можно вывести формулу гидравлического уклона:

i=v2/C2*R

По ней определяют данный параметр при необходимости расчета.

С=(1/n)*R1/6,

где n – это коэффициент шероховатости, имеющий значения от 0,012 до 0,015 в зависимости от материала трубы.

Гидравлический радиус считают равным радиусу обычному, но только при полном заполнении трубы. В остальных случаях используют формулу:

R=A/P,

где А – это площадь поперечного потока жидкости,

P– смоченный периметр, или же поперечная длина внутренней поверхности трубы, которая касается жидкости.

Таблицы пропускной способности безнапорных труб канализации

В таблице учтены все параметры, используемые для выполнения гидравлического расчета. Данные выбирают по значению диаметра трубы и подставляют в формулу. Здесь уже рассчитан объемный расход жидкости q, проходящей через сечение трубы, который можно принять за пропускную способность магистрали.

Кроме того, существуют более подробные таблицы Лукиных, содержащие готовые значения пропускной способности для труб разного диаметра от 50 до 2000 мм.

Таблицы пропускной способности напорных канализационных систем

В таблицах пропускной способности напорных труб канализации значения зависят от максимальной степени наполнения и расчетной средней скорости сточной воды.

Таблица 4. Расчет расхода сточных вод, литров в секунду
Диаметр, ммНаполнениеПринимаемый (оптимальный уклон)Скорость движения сточной воды в трубе, м/сРасход, л/сек
1000,60,020,944,6
1250,60,0160,977,5
1500,60,0131,0011,1
2000,60,011,0520,7
2500,60,0081,0933,6
3000,70,00671,1862,1
3500,70,00571,2186,7
4000,70,00501,23115,9
4500,70,00441,26149,4
5000,70,00401,28187,9
6000,70,00331,32278,6
8000,70,00251,38520,0
10000,70,00201,43842,0
12000,70,001761,481250,0

Правила подбора размера магистрали

Чтобы определить оптимальную величину внутреннего диаметра полипропиленовых труб, выполняют расчеты, используя в качестве базы исходные данные:

  • Скорость, с которой движется среда по трубам;
  • Норма потребления воды.

Если в качестве объекта выступает частный дом или особняк, то для определения диаметра полипропиленовых изделий, на основе которых будет устроена система водоснабжения, следует воспользоваться формулой:

Д=√((4)-Q-(1000/π∙v))

где v – скорость проходящего потока, м/с (принимается от 0,7…2 м/с);

π – число Пи, равное 3,14.

Непосредственно на этапе выбора труб для водопровода чаще всего ориентируются на показатель диаметра, равный 20 мм.

Свои особенности расчета диаметра для полипропиленовых труб имеются, если речь идет о многоэтажном доме. Здесь на каждом этапе строительства производится корректировка величины параметра. Причина этого связана с различиями при подведении воды в отдельную квартиру, подъезд, дом, квартал, микрорайон. Основное правило, которое здесь соблюдается: с увеличением нормы расхода воды растет и диаметр магистрали.

При устройстве систем водоснабжения для многоквартирных домов чаще всего используют полипропиленовые трубы, обладающие следующими размерами:

  • при устройстве стояков в пятиэтажных зданиях — 25 мм;
  • при создании разводки внутри жилых помещений — 20 мм;
  • при устройстве стояков в зданиях, предусматривающих 9 и более этажей — 32 мм.

Что такое бит? Как измеряется скорость в битах?

Битовая скорость – показатель измерения скорости соединения. Рассчитывается в битах, мельчайших единицах хранения информации, на 1 секунду. Она была присуща каналам связи в эпоху «раннего развития» интернета: на тот момент в глобальной паутине в основном передавались текстовые файлы.

Сейчас базовой единицей измерения признается 1 байт. Он, в свою очередь, равен 8 битам. Начинающие пользователи очень часто совершают грубую ошибку: путают килобиты и килобайты. Отсюда возникает и недоумение, когда канал с пропускной способностью 512 кбит/с не оправдывает ожиданий и выдает скорость всего лишь 64 КБ/с. Чтобы не путать, нужно запомнить, что если для обозначения скорости используются биты, то запись будет сделана без сокращений: бит/с, кбит/с, kbit/s или kbps.

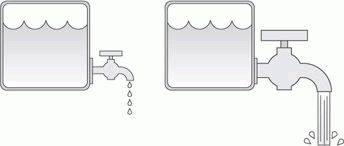

От чего зависит проходимость трубы

Проходимость трубных отрезков является метрической величиной, характеризующей объем жидкости, пропускаемый по магистрали за определенный временной интервал. Этот показатель зависит от материала, используемого при производстве труб.

Трубопроводы из пластика сохраняют почти одинаковую проходимость в течение всего эксплуатационного периода. Пластик, по сравнению с металлом, не ржавеет, благодаря этому магистрали не засоряются долгое время.

У моделей из металла пропускная способность снижается год за годом. Вследствие того что трубы ржавеют, внутренняя поверхность постепенно отслаивается и становится шероховатой. Из-за этого на стенках образуется намного больше налета. В особенности быстро засоряются трубы горячего водоснабжения.

Кроме материала изготовления, проходимость зависит и от иных характеристик:

  • Длины водопровода. Чем больше протяженность, тем меньше скорость потока из-за воздействия силы трения, соответственно снижается и напор.
  • Диаметра труб. Стенки узких магистралей создают большее сопротивление. Чем меньше сечение, тем хуже будет соотношение скорости потока к значению внутренней площади на участке фиксированной длины. В более широких трубопроводах вода перемещается быстрее.
  • Присутствия поворотов, фитингов, переходников, кранов. Любые фасонные детали замедляют передвижение водных потоков.

Расчет диаметра для двухтрубной системы отопления

Считать будем на примере простого дома в два этажа. На каждом из этажей имеем два крыла. В самом доме будет установлена двухтрубная система отопления с такими параметрами:

  • в сумме потеря тепла – 36 кВт;
  • потеря на 1-ом этаже – 20 кВт;
  • потеря на 2-ом – 16 кВт;
  • установлены трубы из полипропилена;
  • работа системы в режиме 80/60;
  • температура – 20 С.

Ниже показана таблица (а) исходя из данных которой, мы будем определять искомый диаметр трубы. В таблице зелёным цветом отмечены ячейки с наилучшей(оптимальной) скоростью движения жидкости.

Считаем.Через участок трубы, которая соединяет первую развилку и котёл, проходит весь объём жидкости, следовательно, и всё тепло, а это 38 кВт. Давайте определим, какую здесь нужно брать трубу.

Берём нашу таблицу, в ней ищем соответствующую строчку, потом идём по зелёным ячейкам и смотри вверх. Что мы видим? А видим мы, что при таких параметрах нам подходит два варианта: 50 и 40 мм. Естественно (об этом писалось выше) выбираем меньший диаметр трубы для отопления дома 40 мм.

Дальше смотрим на развилку, которая разделяет движение теплоносителя на второй и первый этажи (16 и 20 кВт). Опять смотрим значения по таблице и получаем, что в оба направления нужен диаметр трубы 32 мм.

На каждом этаже у нас по два крыла. Контур также разделяется на две ветки. Считаем первый этаж:

20 кВт / 2 = 10 кВт на крыло

Второй этаж по аналогии:

16 кВт / 2 = 8 кВт на каждое крыло

Опять берём нашу таблицу и определяем, что на данных участках нужна труба с сечением 25 мм. Также по таблице хорошо видно, что такой диаметр используем до тех пор, пока нагрузка не упадёт до 5 кВт, потом будем использовать трубы по 20 мм.

Вот таким нехитрым способом мы рассчитали все диаметры трубы для отопления дома нужных нам полипропиленовых труб для двухтрубной системы отопления.

Для обратной подачи воды не нужно рассчитывать ничего, там всё намного проще: всю разводку делаете трубами аналогичного диаметра, что и на прямую подачу. Как видите, ничего сложного нет. Нужна лишь хорошая, подходящая под конкретный случай, таблица.

Некоторые нюансы расчёта диаметра для металлических труб

Но вот на протяжённых системах может случиться так, что самые последние в цепи обогревательные элементы будут холодными или слегка тёплыми. Это тоже следствие неправильного выбора диаметра трубы. К счастью, потери тепла легко можно рассчитать:

q = k * 3,14 * (tв-tп)
q — потери тепла на 1 метр (Вт/с);
k – коэффициент теплопередачи (Вт * м/с);
tв — температура горячей подаваемой воды (С);
tп — температура окружающей среды (С).

Возьмём трубу диаметром 40 мм. Допустим стенка будет толщиной в 1.4 мм. Материал – сталь. Рассчитаем:

q = 0,272 * 3,15 * ( 80 – 22 ) = 49 Вт/с

Вот и ещё одно доказательство того, почему нужно брать диаметр трубы для отопления дома с меньшим диаметром. Ведь ясно, что чем более толстая труба, тем намного больше мы потеряем тепла.

А в данном примере мы получили потери в практически 50 Вт на 1 метр расстояния. И если система довольно протяжённая, то можно потерять всё тепло.

Но не расстраивайтесь! Такие точные расчёты нужны только для многоэтажных жилых домов. Для индивидуальных систем отопления всё проще: расчёты округляют в большую сторону и этим получают определённый запас.

Способы передачи сигнала

На сегодняшний день существует три основных способа передачи сигнала между компьютерами:

  • Передача по радиосетям.
  • Передача данных по кабелю.
  • Передача данных через оптоволоконные соединения.

Каждый из этих способов имеет индивидуальные характеристики каналов связи, речь о которых пойдет ниже.

К преимуществам передачи информации через радиоканалы можно отнести: универсальность использования, простоту монтажа и настройки такого оборудования. Как правило, для получения и передачи данных беспроводным способом используется радиопередатчик. Он может представлять собой модем для компьютера или же Wi-Fi адаптер.

Недостатками такого способа передачи можно назвать нестабильную и сравнительно низкую скорость, большую зависимость от наличия радиовышек, а также дороговизну использования (мобильный интернет практически в два раза дороже «стационарного»).

Плюсами передачи данных по кабелю являются: надежность, простота эксплуатации и обслуживания. Информация передается посредством электрического тока. Условно говоря, ток под определенным напряжением перемещается из пункта А в пункт Б. А позже преобразуется в информацию. Провода отлично выдерживают перепады температур, сгибания и механическое воздействие. К минусам можно отнести нестабильную скорость, а также ухудшение соединения из-за дождя или грозы.

Пожалуй, самой совершенной на данный момент технологией по передаче данных является использование оптоволоконного кабеля. В конструкции каналов связи сети каналов связи применяются миллионы мельчайших стеклянных трубок. А сигнал, передаваемый по ним, представляет собой световой импульс. Так как скорость света в несколько раз выше скорости тока, данная технология позволила в несколько сотен раз ускорить интернет-соединение.

К недостаткам же можно отнести хрупкость оптоволоконных кабелей. Во-первых, они не выдерживают механические повреждения: разбившиеся трубки не могут пропускать через себя световой сигнал, также резкие перепады температур приводят к их растрескиванию. Ну а повышенный радиационный фон делает трубки мутными – из-за этого сигнал может ухудшаться. Кроме того, оптоволоконный кабель тяжело восстановить в случае разрыва, поэтому приходится полностью его менять.

Вышесказанное наводит на мысль о том, что с течением времени каналы связи и сети каналов связи совершенствуются, что приводит к увеличению скорости передачи данных.

Источники

  • http://ProTryby.ru/kak-rasschitat-propusknuyu-sposobnost-truby
  • http://protruby.com/informatsionnye-stati/propusknaya-sposobnost-trub.html
  • http://fb.ru/article/343444/propusknaya-sposobnost-kanalov-svyazi-skorost-internet-soedineniya
  • http://TrubyGid.ru/propusknaya-sposobnost-truby
  • https://trubanet.ru/vodoprovodnye-truby/raschet-raskhoda-vody-po-diametru-truby-i-davleniyu-po-tablice-i-snipu-2-04-01-85.html
  • https://www.calc.ru/gidravlicheskiy-raschet-truboprovoda.html

Пропускная способность трубопровода.

Такая характеристика как пропускная способность трубопровода зависит от нескольких факторов. Прежде всего, это диаметр трубы, а также тип жидкости, и другие показатели.

Для гидравлического расчета трубопровода вы можете воспользоваться калькулятором гидравлического расчета трубопровода.

При расчете любых систем, основанных на циркуляции жидкости по трубам, возникает необходимость точного определения пропускной способности труб. Это метрическая величина, которая характеризует количество жидкости, протекающее по трубам за определенный промежуток времени. Данный показатель напрямую связан с материалом, из которого изготовлены трубы.

Если взять, к примеру, трубы из пластика, то они отличаются практически одинаковой пропускной способностью на протяжении всего срока эксплуатации. Пластик, в отличие от металла, не склонен к возникновению коррозии, поэтому постепенного нарастания отложений в нем не наблюдается.

Что касается труб из металла, то их пропускная способность уменьшается год за годом. Из-за появления ржавчины происходит отслойка материала внутри труб. Это приводит к шероховатости поверхности и образованию еще большего налета. Особенно быстро этот процесс происходит в трубах с горячей водой.

Далее приведена таблица приближенных значений которая создана для облегчения определения пропускной способности труб внутриквартирной разводки. В данной таблице не учтено уменьшение пропускной способности за счет появления осадочных наростов внутри трубы.

Таблица пропускной способности труб для жидкостей, газа, водяного пара.

Вода городского водопровода

Вода трубопроводной магистрали

Вода системы центрального отопления

Вода напорной системы в линии трубопровода

Масло линии трубопровода

Масло в напорной системе линии трубопровода

Пар в отопительной системе

Пар системы центрального трубопровода

Пар в отопительной системе с высокой температурой

Воздух и газ в центральной системе трубопровода

Чаще всего, в качестве теплоносителя используется обычная вода. От ее качества зависит скорость уменьшения пропускной способности в трубах. Чем выше качество теплоносителя, тем дольше прослужит трубопровод из любого материала (сталь чугун, медь или пластик).

Расчет пропускной способности труб.

Для точных и профессиональных расчетов необходимо использовать следующие показатели:

  • Материал, из которого изготовлены трубы и другие элементы системы;
  • Длина трубопровода
  • Количество точек водопотребления (для системы подачи воды)

Наиболее популярные способы расчета:

1. Формула. Достаточно сложная формула, которая понятна лишь профессионалам, учитывает сразу несколько значений

Основные параметры, которые принимаются во внимание – материал труб (шероховатость поверхности) и их уклон

2. Таблица. Это более простой способ, по которому каждый желающий может определить пропускную способность трубопровода. Примером может послужить инженерная таблица Ф. Шевелева, по которой можно узнать пропускную способность, исходя из материала трубы.

3. Компьютерная программа. Одну из таких программ легко можно найти и скачать в сети Интернет. Она разработана специально для того, чтоб определить пропускную способность для труб любого контура. Для того что узнать значение, необходимо ввести в программу исходные данные, такие как материал, длина труб, качество теплоносителя и т.д.

Следует сказать, что последний способ, хоть и является самым точным, не подходит для расчетов простых бытовых систем. Он достаточно сложен, и требует знания значений самых различных показателей. Для расчета простой системы в частном доме лучше воспользоваться таблицами.

Пример расчета пропускной способности трубопровода.

Длина трубопровода – важный показатель при расчете пропускной способности Протяженность магистрали оказывает существенное влияние на показатели пропускной способности. Чем большее расстояние проходит вода, тем меньшее давление она создает в трубах, а значит, скорость потока уменьшается.

Приводим несколько примеров. Опираясь на таблицы, разработанные инженерами для этих целей.

Пропускная способность труб:

  • 0,182 т/ч при диаметре 15 мм
  • 0,65 т/ч с диаметром трубы 25 мм
  • 4 т/ч при диаметре 50 мм

Как можно увидеть из приведенных примеров, больший диаметр увеличивает скорость потока. Если диаметр увеличить в 2 раза, то пропускная способность тоже возрастет. Эту зависимость обязательно учитывают при монтаже любой жидкостной системы, будь то водопровод, водоотведение или теплоснабжение. Особенно это касается отопительных систем, так как в большинстве случаев они являются замкнутыми, и от равномерной циркуляции жидкости зависит теплоснабжение в здании.

Классификация пропиленовых труб по составу сырья

  1. PPR трубы. К этой категории принято относить конструкции, для создания которых используют статический сополимер полипропилена, который отличается наличием кристаллической структуры молекул. Эти изделия прекрасно переносят температурное воздействие в диапазоне от — 170 до + 1400 градусов Цельсия. В то же время они отлично справляются с ударными нагрузками, из-за чего они получили широкое распространение при проведении работ по сооружению канализации, водопровода и отопления. Именно эти изделия чаще всего используются при возведении жилых объектов. Если говорить об их размерах, то они составляют порядка 16–110 мм. В качестве признаков их классификации может выступать в первую очередь такой параметр, как давление.
  2. PPH трубы . В качестве материала для создания этих конструкций используется сырье, которая смешивается с модифицирующими добавками. В качестве последних могут выступать антистатики, антипирены, нуклеаторы. Эффект от введения в состав последних обеспечивает повышение ударной прочности полимера. Используя подобные конструкции, возводят системы наружного холодного водоснабжения, а также вентиляции и водоотведения. В то же время они представляются не лучшим вариантом для создания на их основе систем отопления. Причина этого связана с низкой температурой плавления. Диаметр конструкции этой категории обычно довольно большой, поскольку в большинстве своем к ним прибегают при сооружении систем промышленной канализации и водоотведения.
  3. PPB трубы . Если рассматривать структуру этого материала, то его основу образуют ммкромолекулы гомополимера, имеющих разное строение, состав и расположение. Именно с особой молекулярной структурой связывается свойство этого продукта, заключающееся в высокой устойчивости к ударным воздействиям. По этой причине чаще всего их используют при устройстве напольных отопительных систем и холодного водоснабжения.
  4. PPs трубы . Эту категорию представляют полимеры высочайшего класса, основной особенностью которых является уникальный молекулярный состав. К числу достоинств следует отнести высокую устойчивость к нагрузкам и нагреванию. Также они обладают высокими характеристиками устойчивости к износу, а также прочности. Величина диаметра конструкций, создаваемых на основе подобного полипропилена, составляет порядка 20–1200 мм. В большинстве своем их используют при устройстве систем вентиляции, горячего и холодного водоснабжения, а также отопления.
Поделитесь в социальных сетях:FacebookXВКонтактеredditWhatsApp
Напишите комментарий
