Кирпичная печь для дома

Основные понятия для самостоятельного устройства кирпичной печи

Для кладки печи можно обратиться к специалистам. Но для экономии можно сделать кирпичную печь своими руками. Это не составит труда даже для новичка, так как не требует особых знаний.

Для начала необходимо выбрать вид печи, затем найти схему кладки. В интернете множество схем кирпичной печи для кладки своими руками на любой вкус.

После того, как схема найдена, необходимо сделать фундамент. Он должен быть размером немного больше, чем сама печь с каждой стороны.

Дымоход делают тоже из кирпича. После завершения кладки печи, можно сделать облицовку отделочными материалами для придания красивого вида.

Также очень важно выбрать правильное место установки. Если печь будет иметь функцию варки, то лучше установить ее так, чтобы варочная часть находилась в кухне, а отопительная в жилой комнате.

Разновидности кирпичных печей

Далее мы рассмотрим все основные модели печей. Заодно вы узнаете, что они могут быть не только варочными, но и отопительно-варочными. Еще одна разновидность – это банная кирпичная печь на дровах (она может оснащаться обычной или каминной топкой). Давайте ознакомимся с ними поближе.

Голландская печка

Она же печь груба – самая простая и компактная, из-за чего несколько страдает ее эффективность. Поэтому большое количество вырабатываемого тепла попросту улетает в трубу. Печное отопление с грубой характеризуется своей простотой. Например, голландка может просто не иметь поддувала – этим она чем-то похожа на самый обыкновенный камин. Но с целью увеличения эффективности сделать поддувало все-таки рекомендуется.

Зато такая кирпичная печь крайне проста в кладке – схема печки отличается своей простотой. Благодаря этому она и заслужила свою популярность. Зато в ней нет варочной поверхности. И это одновременно является плюсом, так как агрегат получается компактным. Каналы для прохода дыма поднимаются в ней змейкой снизу вверх, располагаясь друг над другом. Основные преимущества данной печи:

• Компактность – если вы хотите создать печное отопление частного дома небольшой площади, с ограниченной площадью комнат, то голландская печка грубка станет оптимальным вариантом;
• Простая схема кладки – доступно для начинающего печника;
• Возможность придания любой формы – от прямоугольной до круглой или какой-нибудь другой.

Также следует отметить небольшую нагрузку на фундамент – это связано с низким весом голландской кирпичной печи на дровах. Поэтому мощный фундамент можно и не делать.

Банные кирпичные печи на дровах

Чем-то они похожи на вышеописанные грубки, но отличаются особым исполнением – в их конструкции присутствуют каменки, наполненные камнями. Топка в них выходит не в парилку, а в соседнее помещение. При необходимости, дверки топок делаются стеклянными – благодаря этому в предбаннике образуется камин, служащий отличным украшением.

Русская печь

Рассматривая схемы печей из кирпича для дома, следует обязательно уделить внимание схеме русской печи на дровах. Такая печка станет достойным украшением жилища. Она универсальна в применении – выступает в качестве обогревателя, используется для приготовления еды (причем прямо в топке), служит для просушки белья в домашних условиях

А еще на ней можно спать, наслаждаясь исходящим от нее теплом.

Она универсальна в применении – выступает в качестве обогревателя, используется для приготовления еды (причем прямо в топке), служит для просушки белья в домашних условиях. А еще на ней можно спать, наслаждаясь исходящим от нее теплом.

Спать на русской печи – особенное удовольствие, ныне почти недоступное. Но хотя бы раз в жизни следует доставить себе такое удовольствие и поспать на русской печке, протопленной дровами.

Отопительно-варочная печь

Собираемая кирпичная печь для дома своими руками может быть выполнена по универсальной схеме – по шведской. Такая печка (часто именуемая шведкой) работает на дровах и является устройством многоцелевого назначения. Она работает как отопительный агрегат, может подогревать воду и печь пироги в духовом шкафу, может использоваться для приготовления еды в традиционной посуде – с помощью простой варочной панели.

Давайте рассмотрим особенности и достоинства такой кирпичной печи:

• Большая топка для закладки дров – обеспечивает длительное горение;
• Наличие внушительного конвектора – эффективный обогрев комнат;
• Возможность встраивания баков для воды и духовых шкафов – расширяет функциональность печки;
• Максимальное использование вырабатываемого тепла – температура продуктов сгорания здесь довольно низкая.

Привести какой-то определенный типовой чертеж печки довольно трудно, так как схемы кладки везде разные. Также есть отличия в наполнении – где-то используются духовые шкафы, а где-то присутствуют встроенные баки для нагрева воды.

Размеры шведских кирпичных печей на дровах могут быть самыми разными. Узкие варианты предусматривают использование только варочной поверхности. Если же нужна духовка, то печка несколько увеличится в размерах. То есть, она может быть не только компактной, шириной буквально в несколько кирпичей, но и довольно габаритной, занимая приличную площадь.

Некоторые такие универсальные кирпичные печи на дровах требуют для себя мощного фундамента, что накладывает ограничения на возможность их строительства.

Топка, щиток и дымоход

Главные отличия грубы от плиты на твердом топливе – более мощная топка и отсутствие в топочной части перевала (дымового зуба). Зуб задерживает горячие газы под варочной поверхностью, что в летней плите позволяет уменьшить расход топлива на приготовление пищи. В грубе он не нужен, т.к. избыточное тепло будет израсходовано на отопление.

Более мощную топку печь грубка должна иметь потому, что щиток оказывает дополнительное сопротивление току дымовых газов. Дымоход с усиленной тягой тут не поможет: газы в щитке сразу расширятся, остынут. Их тепловая энергия перейдет в механическую, которая успешно вылетит в трубу. Образно говоря, топка с дымоходом в печи со щитком работают по принципу тяни-толкай, и «толкай» здесь – топка большей мощности. Именно этим объясняются особые требования к топке и печной фурнитуре грубок, см. далее.

В зависимости от назначения грубы отопительные щитки для них выполняются разных типов. Схемы отопительных щитков к печам даны на рис. ниже; топливная часть везде показана условно.

Схемы отопительных щитков к печам

1. Последовательный ход с короткими вертикальными каналами. Наименее материалоемок и наиболее прост для постройки. Сопротивление току газов наибольшее. Компактность и теплоэффективность печи средние. Чаще все применяемая схема;
2. Последовательный ход с горизонтальными каналами. Массогабариты печи те же, что и в пред. случае, но построить щиток с горизонтальными каналами гораздо сложнее. Сопротивление току газов прим. в 1,5 раза меньше. Как следствие – теплоэффективность печи выше. Возможно устройство лежанки, т.е. верхний канал греется не сильно;
3. Последовательный ход с длинными вертикальными каналами. Теплоэффективность как у щитка с горизонтальными каналами, технологическая сложность – как у щитка с короткими вертикальными каналами. Занимает наименьшую площадь, но требует много материалов и хорошего фундамента (см. далее) вследствие большого удельного давления на опору. Оптимальный вариант для домовой отопительной печи на 2-3 комнаты, см. далее;
4. Параллельный ход. Наивысшая теплоэффективность, наименьшая масса на единицу тепловой мощности. Занимаемая площадь и технологическая сложность наибольшие. Возможно использование с топкой уменьшенной мощности. Оптимум для пристройки к существующей плите без ее переделки.

Примечание: бывают еще щитки последовательно-параллельной схемы или шахматные. Самые сложные, но и самые легкие, сопротивление току газов оказывают наименьшее. Единственно возможный вариант для грубы в дом с отапливаемой мансардой, см. далее.

Основные этапы и важные особенности кладки печи

От момента заливки фундамента до начала строительства должно пройти 3-4 недели. За это время основание наберет необходимую прочность и сможет выдержать вес кирпичной печи. Рассматриваемая работа требует максимальной ответственности и сосредоточенности со стороны исполнителя. Любые ошибки могут привести к непоправимым последствиям, поэтому заранее настройтесь на работу и выделите достаточное количество времени для ее выполнения.

Печь из кирпича своими руками

Кладка печи осуществляется в несколько этапов.

Первый этап. Выложите из кирпича зольник и нижнюю часть первого колпака. Кладку выполняйте с использованием рассмотренного ранее песчано-глиняного раствора.

Второй этап. Установите в кладку дверку зольника. Для фиксации дверцы используйте оцинкованную проволоку.

Установите в кладку дверку зольника

Третий этап. Установите над камерой зольника колосниковую решетку.

Установите над камерой зольника колосниковую решетку

Четвертый этап. Смонтируйте топку. Обложите внутреннюю часть этого отсека огнеупорным кирпичом. Кирпичи выкладывайте «на ребро». На этом этапе нужно использовать специальный кладочный раствор. Готовится он так, как и стандартный, но вместо простой глины берется огнеупорная, т.е. шамотная. Закрепите дверцу топочной камеры при помощи стальной пластинки и уже знакомой вам проволоки.

Пятый этап. Продолжайте стандартную кладку, пока не дойдете до 12-го ряда. Дойдя до этого ряда, перекройте топочную камеру и ровно уложите плитку с конфорками. Данная плита должна быть изготовлена из чугуна. Ровность укладки контролируйте с помощью строительного уровня.

Шестой этап. Выложите первый колпак. Он возводится в левом краю печки. На этом же этапе обустраивается канал для летнего хода.

Седьмой этап. Установите плиту и выложите стенки отделения для варки. Ведите выкладку упоминавшегося ранее нижнего колпака.

Восьмой этап. Установите задвижку для упоминавшегося канала летнего хода. Эта задвижка размещается во внутреннем углу отделения для варки.

Девятый этап. Ведите кладку до 20-го ряда. Дойдя к этому ряду, перекройте отделение для варки и первый колпак. Обязательно оставьте в сплошной кладке необходимое число отверстий для летнего хода и подъемного канала, а также отдушины отсека для варки. Кирпичи размещайте на уголках из стали – так вы обеспечите более высокую прочность и надежность печки.

Десятый этап. Закройте портал варочного отделения распашными каминными дверками. Лучше, чтобы дверцы имели вставки из жаропрочного стекла. Такое решение позволит вам следить за процессом горения топлива и любоваться пламенем.

Одиннадцатый этап. Установите прочистные дверцы для удобного удаления сажи. Для установки выбирайте такое место, к которому вам будет проще всего добираться.

Двенадцатый этап. Выложите стенки колпака почти до верхнего края стенного проема. Вверху перекройте печку парой рядов кирпичей. Просвет между верхом печки и перемычкой заполните минватой. Благодаря этому будет обеспечена дополнительная теплоизоляция и несколько увеличена эффективность обогрева.

Тринадцатый этап. Выложите декоративный поясок по верхнему периметру агрегата.

Четырнадцатый этап. Приступайте к устройству дымоотводящей трубы. Лучше, чтобы дымоход был кирпичным. Такая конструкция прослужит гораздо дольше тех же металлических либо асбестовых труб.

Печь отопительно-варочная

Таким образом, укладка печки хоть и не является простым мероприятием, но его вполне можно выполнить своими руками. Достаточно попросту разобраться в технологии и во всем следовать инструкции. Помните, материалы для работы должны быть самыми качественными. А проверенные годами схемы печей позволят вам самостоятельно возвести агрегат, который будет долгие годы качественно отапливать ваш дом безо всяких проблем и нареканий.

Удачной работы!

Плюсы и минусы конструкции

Несомненными достоинствами современных сооружений является следующее:

• высокий коэффициент полезного действия: даже у самых простых агрегатов он составляет 65%, у сложно-модифицированных – 85%;
• «всеядность», при этом при переходе с одного вида топлива на другое, изменение теплоотдачи и снижение технических параметров не выявлены;
• доступность и экономичность материалов: при возведении используется кирпич, глина и песок;
• пожаробезопасность: огонь горит в глубине печи и угли и дрова не могут выпасть наружу;
• простота обслуживания и эксплуатации: при одном утреннем протапливании, тепло держится 24 часа;
• полезность для здоровья: лежанка согревает и лечит тело, суставы, а пища, приготовленная в русской печи, не имеет канцерогенов;
• многофункциональность: кроме непосредственно топки, можно выполнить варочную плиту, выходящую в кухню и камин на втором этаже.

Одновременно работают три очага – топка, плита на кухне, камин в мансардном помещенииИсточник yandex.net

К недостаткам можно отнести:

• достаточно большие габариты;
• необходимость проведения чисток;
• невозможность использования газа;
• требуется отдельный фундамент;
• обогрев сравнительно небольшого помещения – 50 кв. м.;
• после длительного перерыва требуется постепенный прогрев в течение суток.

Считается, что ещё не все секреты и возможности русской печки раскрыты.

Фотообои расширяющие пространство в интерьере. Видео обзор примеров.

Какой должна быть

Казалось бы, нет ничего проще, чем своими руками заменить подходящую поверхность кирпичной печи на металлическую вставку, получив плиту для приготовления пищи. На деле все значительно сложнее. Печка — сложное устройство, и происходящие в ней теплофизические процессы зависят от правильного расположения ее элементов.

К печам этого типа предъявляют особые требования. С одной стороны, она должна эффективно накапливать тепло в толще кирпичной кладки, с другой — забирать значительную часть теплоты на нагрев варочной поверхности. В летнее время, когда отопление дома не требуется, варочная плита должна быстро прогреваться при экономном расходе топлива.

Требования

Теоретически варочную поверхность можно сделать из любого материала, способного нагреваться до высоких температур при топке печи. На практике же используют чугунные плиты с отверстиями, закрытыми съемной крышкой.

Такая конструкция позволяет получить на плите зоны с разной температурой. Теплопроводность чугуна, в отличие от стали, не очень высока, поэтому на плоскости плиты можно подогревать пищу, а также варить или тушить «на медленном огне». А открыв крышку, можно добиться прямого нагрева посуды открытым пламенем, что позволяет быстро вскипятить воду или пожарить пищу на сковороде.

Наиболее практичны конфорки, показанные на фото, состоящие из концентрических колец разного диаметра — их можно подобрать под размер дна посуды. Кроме того, зазоры между кольцами компенсируют температурное расширение чугуна, возникающее при перегреве, и плита без повреждений выдерживает многократные циклы нагрева и остывания. Сплошные чугунные плиты менее надежны и требуют более аккуратной топки.

Материалы

Какой кирпич предпочтительнее для кладки печки, оснащенной варочной панелью? В большинстве случаев на схемах-порядовках печей для дома, дачи или бани можно увидеть кирпич двух видов: обычный керамический полнотелый и огнеупорный шамотный — его чаще всего обозначают желтым цветом. Из шамотного кирпича своими руками выкладывают те части, которые при топке испытывают наибольшие тепловые нагрузки: топливник и свод печи, часть дымового канала непосредственно после топочной камеры.

Главное отличие шамотного кирпича — его повышенная теплоемкость. Он способен накапливать и длительно отдавать полученное тепло более эффективно, чем керамический. Для кладки отопительной печи, и особенно печки для бани это — неоспоримый плюс.

Но если печка используется преимущественно как варочная, то повышенная теплоемкость шамота скорее недостаток: он будет поглощать значительную часть тепла, и на приготовление пищи потребуется больше времени. Летом готовить на такой плите будет невозможно — в комнате станет жарко и душно.

Если печь используется в основном для приготовления пищи, рекомендуется использовать минимальное количество шамотного кирпича!

Фундамент

Перед тем как русскую печь своими руками, чертежи необходимо внимательно изучить и уже после этого приступать к сооружению фундамента и приобретению материалов. Хотя лучше основание под конструкцию закладывать на стадии формирования фундамента под дом. При этом они не должны соединяться.

Отдельно стоящий фундамент под русскую печь с зазором не менее 5 см – сюда засыпают влажный песок и уплотняютИсточник chertegnik.ru

Если же случилось так, что печь требуется возвести в уже отстроенном доме, то следует вырезать пол до грунта, сделать опалубку и залить бетон, если требуется, то с армированием. В зависимости от места расположения печи, есть следующие нюансы возведения её фундамента:

• Если русская печка будет стоять у внутренней стены с мелкозаглублёнными основанием, то обе подошвы должны быть на одном уровне, а верхняя площадка под печь остаётся на 14 см ниже чистового пола.
• Если печь планируется размещать у несущей стены на заглублённом ленточном фундаменте, то котлован под основание печи расширяют, делают песчано-гравийный слой с трамбовкой и заливают бетон в опалубку. При этом зазор между двумя фундаментами 5 см засыпается песок, боковины, направленные внутрь дома, формируют кирпичной кладкой. Заглубление подошвы должно быть не менее полуметра.

Фундамент под печку в углу – с двух сторон от него находится основание домаИсточник remont-system.ru

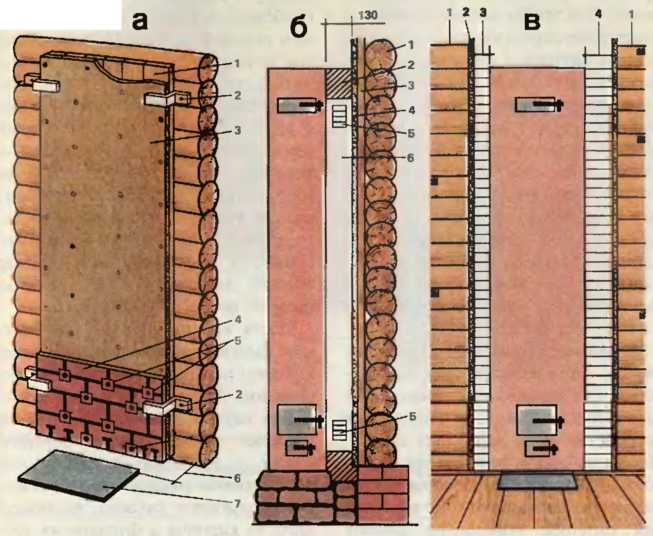

Если сооружение будет находится в прорубленном проёме несущей стены, то прерванный нижний венец следует соединить стальными полосами (6 мм толщина и 60 мм ширина) путём их наложения с двух сторон на концы брёвен и стягивания болтами (16 мм диаметр). Получившийся проем обрамляют стойками из дерева, образовавшийся зазор (разделка) должен составлять 5 см.

Когда с расположением и фундаментом определились, можно .

Чертёж-план русской печи в разных ракурсахИсточник kaminproekt.ru

Зонирование

Художники-оформители не советуют поддаваться веяниям моды и копировать дизайнерские идеи без учета габаритов, расположения и других нюансов. Перед началом планировки и расстановки мебели продумывают каждую деталь.
Есть несколько простых правил, которых советуют придерживаться мастера:

• Пусть в комнате будет естественного освещения. Для этого сносят лишние стены (кроме несущих).
• Если комнаты в квартире небольшие (12 кв м или 16 кв м), планировка кухни, совмещенной со столовой, станет правильным решением.
• Если вентиляционная система спланирована неправильным образом, запах еды будет распространяться в квартире.

Нюансы оформления комнат

Для того чтобы оформить комнату с помощью фотообоев, в любом помещении стена под поклейку должна быть полностью свободна. Возле неё может размещаться только низкая мебель, причем такая, чтобы не перекрывала рисунок

Не менее важно, чтобы рисунок соответствовал по своему сюжету и цветовой гамме интерьеру комнаты

Подбирайте нейтральные картины, для того чтобы в любой момент, когда вы захотите переделать ремонт по каким-либо причинам, данное изображение подходило под новый интерьер. Это сделать сложно, однако фотообои – это вариант не из дешевых, но, несмотря на это, он себя оправдывает по всем параметрам: долговечности, удобству, красоте и общем уюте в доме.

Технические стандарты

Материалы для печи

Чтобы была сделана грубка своими руками, потребуется подготовить материалы. Все комплектующие для изготовления печи с лежанкой старайтесь брать хорошего качества, ведь конструкция будет служить вам не один год.

• Кирпич керамический. Это будет облицовкой изделия. Берите без сколов и одного цвета. Он есть различной конфигурации, поэтому сначала стоит составить чертеж изделия и решить, какой внешний вид оно будет иметь. Вместо облицовки печи с лежанкой может быть использована декоративная или обычная штукатурка. Если будет использована штукатурка, потом поверхность может быть окрашена.
• Кирпич огнеупорный. Он способен выдерживать высокие температуры. Просчитайте, какое количество потребуется для изготовления топочного отделения своими руками.
• Глина и песок потребуются при изготовлении раствора для кладки конструкции.
• Шамотный порошок будет использован как добавка к раствору.
• Колосники. Желательно брать выполненные из чугуна. Металлические, при использовании угля, очень быстро прогорят.
• Дверка топочная.
• Дверка для поддувала.
• Задвижка дымовая.
• Для гидроизоляции следует взять рубероид.

Виды ламп для точечных светильников

В точечных светильниках используются лампы накаливания, галогенные, люминисцентные, светодиодные

В точечных светильниках используются все виды ламп – накаливания, светодиодные, люминесцентные, галогенные. В последнее время люди отдают предпочтение энергосберегающим источникам – люминесцентным и светодиодным.

Самые известные и дешевые источники – это лампы накаливания. Они представляют собой колбу, внутри которой находится нить, которая дает свет при пропускании через нее электрического тока. Источники с нитью накала используются все реже, так как они нагреваются, потребляют большой объем электроэнергии, имеют непродолжительный срок службы. Лампы накаливания не подходят для натяжных потолков – при нагревании они могут деформировать полотно.

Галогенные изделия имеют большую эффективность по сравнению с лампами накаливания. Их срок службы выше, а стоимость примерно такая же. Галогенные устройства тоже нагреваются, поэтому их не рекомендуется использовать в натяжном потолке.

Люминесцентные лампочки потребляют меньше электричества, чем предыдущие приборы, поэтому и называются энергосберегающими. Приборы дают высокий КПД, хороший световой поток. Они могут использоваться на натяжном потолке, так как не нагреваются. Из недостатков можно выделить наличие паров ртути в составе.

Самым современным и перспективным решением являются светодиоды. Эти полупроводниковые приборы имеют массу преимуществ – долгий срок службы (около 50000 часов), минимальное потребление электричества, безопасность, экологичность, отсутствие пульсаций. Недостаток только один – высокая стоимость, но она постепенно снижается. Если просчитать, сколько ламп другого вида потребуется, чтобы сравняться с одной светодиодной, можно увидеть, что диоды будут более выгодной покупкой.

Назначение печи в доме

Заключается он в комплексе мероприятий, проделываемых ежедневно или один-два раза в год. При интенсивном пользовании, грубка нуждается в чистке от скапливаемой золы. Ее большое количество будет препятствовать нормальной циркуляции воздуха, отчего дрова будут сгорать не полностью.

Еще одним нюансом в пользовании кирпичной печи является растрескивание ее отделки. Опытные пользователи советуют не перегревать поверхность. Нормальной температурой считается 17-18 градусов, а особенности кирпича позволяют сохранять влагу внутри помещения. Такой микроклимат дает только использование печи, другие отопительные приборы часто пересушивают воздух, и более низкие температуры заставляют ощущать в помещении сырость и прохладу.

Разновидности теплогенераторов на газу

В сравнении с дизельными, твердотопливными и универсальными теплогенераторами газовое оборудование для воздушного отопления пользуется наибольшей популярностью.

Устройства дифференцируют по габаритам и весу:

• мобильные — удобны в транспортировке;
• стационарные — устанавливаются в одном месте.

Мобильные модели теплогенераторов на газу пользуются меньшей популярностью, поскольку для их работы необходимы газовые баллоны, наполненные сжиженными смесями пропана с бутаном. Самый яркий представитель переносной греющей техники – тепловая пушка.

Чаще всего тепловые пушки применяют для разового повышения температуры на стройплощадках и в торговых комплексах. В быту используют в крайних случаях (отключение отопления в доме).

Стационарные модели газовых теплогенераторов могут быть:

• навесные — навешиваются на вмонтированные в стены кронштейны;
• напольные — устанавливаются на пол.

Настенные модели используются для обогрева небольших объектов, их мощность обычно не превышает 35 кВт. Напольное оборудование рекомендуется применять для отопления небольших площадей. В ряду напольных агрегатов есть модели, которые можно монтировать за пределами здания, т.е. на улице.

Чтобы перерабатывающее газ оборудование атмосферного типа работало постоянно, нужно обеспечить постоянную подачу воздуха в камеру сгорания

В зависимости от распределения нагретого кислорода и способу сжигания газа, оборудование делится на:

• горизонтальное;
• вертикальное.

Для комнат с высокими потолками используются вертикальные устройства, а с низкими потолками — горизонтальные.

Проект мини-печи с плитой

Русская отопительно-варочная печка «Теплушка» с дополнительной камерой сгорания располагает мощностью 3.5 кВт. Сооружение рассчитано на обогрев маленького домика либо дачи площадью 30—40 м², а также приготовление пищи в зимний и летний период. Устройство малого отопителя показано на чертеже.

Мини-печь способна работать в 3 режимах:

1. Летний ход. Открываем задвижки 1, 2 и 3 (смотри на картинке), заряжаем дровами подтопок. Газы сразу уходят по основному каналу в трубу, греется плита. Заслонка №3 играет роль вытяжки.
2. Топка по-зимнему. Снова используем нижнюю камеру, закрываем задвижку №1. Тогда продукты горения двигаются через горнило и газоходы в подпечье, выходят по каналу на лицевую сторону и далее в главный дымоход. Происходит подогрев всего тела печи, снизу доверху.
3. Топка по-русски. Дрова разжигаем в горниле, открываем герметичную дверцу устья и заслонку №3, задвижки 1 и 2 закрыты. Дым уходит в хайло и главную трубу, греется только лежанка. Для полноценного отопления дверку закрываем, заслонку №2 открываем – газы пойдут по нижним каналам печки.

Благодаря эффективности и сравнительно невысокой стоимости материалов мини-печку можно смело назвать экономкой. Один минус – малые размеры лежанки. Максимальная высота постройки – 2.1 м, в районе перекрыши – 147 см.

Стройматериалы и печная фурнитура

Чтобы своими руками сделать русскую мини-печь, нужно купить комплектующие и материалы:

• полнотелый керамический кирпич – 670 штук (дымоход считается отдельно);
• шамотный кирпич для топки – 25 шт. (марка ША-8);
• блок шамотный марки ШБ-94 или аналогичный по размерам – 1 шт.;
• дверца устья основной камеры 25 х 28 см, можно с огнеупорным стеклом;
• дверка загрузочная 21 х 25 см;
• дверца зольника 14 х 25 см;
• две колосниковых решетки размерами 300 х 250 и 220 х 325 мм;
• деревянный шаблон – кружало – радиусом 460 мм, длина – 65 см;
• варочная панель из чугуна на 2 конфорки 71 х 41 см;
• 3 задвижки: 13 х 25 см – 2 шт., 260 х 240 х 455 мм — 1 шт. (марка ЗВ-5);
• равнополочный уголок 40 х 4 мм – 3 метра;
• лист стальной толщиной 1 мм для полки в печурке;
• оцинкованная сетка на армировку, ячейка 3 х 3 см – 2.1 м. п.;
• вата каолиновая, гофрированный картон.

Внешний вид готовой мини-печки для дачного домика

Кладка красного кирпича выполняется на песчано-глиняном растворе. При возведении дымохода допускается добавление цемента М400. Огнеупорные камни ставятся на другой раствор – шамотная глина, мертель и тому подобные.

Ход кладки – пошаговая инструкция

Под печь отливается железобетонный или бутобетонный фундамент, чьи размеры на 10 см превышают габариты сооружения. Строительство начинайте по достижении бетоном 75% прочности, в нормальных условиях процесс застывания займет около 2 недель. Подразумевается среднесуточная температура воздуха +20 °С и должный уход за монолитом.

Устроив гидроизоляцию из 2 слоев рубероида, сделайте первый ряд в сплошную (понадобится 40 кирпичей). Как сложить печь согласно порядовкам, читаем дальше:

На 2—3 ярусах формируется зольная камера, монтируется прочистная дверка и строятся столбики, подпирающие дно горнила. 4-й ряд продолжает основные стены печки, зольная камера перекрывается подрезанными камнями.
Ряды 5—6 формируют основной дымовой канал и днище подтопка из огнеупорного кирпича. Колосниковая решетка ставится без раствора, сверху укладывается ряд шамотных камней, поставленных на ребро.

На 7-м ярусе устанавливается загрузочная дверка и вертикальная задвижка летнего хода. 7—9 ряды укладываются по схеме, в конце шамотный кирпич укрывается каолиновой ватой (помечена зеленым)

Обратите внимание: на седьмом ярусе появляется армировка стенок стальной сеткой.

10 и 11 ряды частично перекрывают газоходы и нижнюю отопительную камеру, ставится колосник для горнила и варочная плита. 12-й ярус начинает формировать основной топливник, на 13-м крепится дверка в устье горнила.

14—17 ряды кладутся по схеме, монтируются уголки для перекрытия варочного проема

На 18-м ярусе стальные профили накрываются, строится арочный свод радиусом 46 см из клиновидных камней.
Ярусы 19, 20 делаются по схеме, полость между сводом и стенками засыпается песком либо заполняется густым кладочным раствором. Когда наполнитель высохнет, кладется 21 ряд – перекрыша.

С 22 по 32 яруса строится передняя часть отопителя. На 24-м ряду ставятся обе дымовые задвижки, на 25-м – железная полочка размером 42 х 32 см. Уложив 29-й ярус, перекройте печурку таким же листом.

Чтобы разобраться в постройке до мелочей, предлагаем посмотреть видео с подробной демонстрацией кладки каждого ряда и пояснениями мастера:

Особенности кладки печи из кирпича своими руками

Какие нюансы нужно знать, прежде чем приступать к кладке печи?

Фундамент под печь должен быть мощным и основательным. Но при этом, он ни в коем случае не должен быть связан с основным фундаментом под дом

Дело в том, что дом со временем дает усадку, что отражается и на фундаменте, поэтому очень важно отделить эти два элемента. При сезонных сдвигах грунта и общей усадке дома, может пострадать конструкция печи.
Фундамент должен превышать габариты печи на 15-20 см с каждой стороны. Он может быть выполнен из обычного бетона, цементного раствора или сложен из бетонных блоков.
Для кладки печи необходимо закупить 2 вида кирпича: обычный полнотелый из керамики и шамотный (огнеупорный), из которого будет сложена топка, дымовые каналы и все нагреваемые элементы

Стоимость такого материала гораздо выше, чем цена обычного красного кирпича, поэтому обычно из него кладут только те поверхности, которые будут иметь непосредственный контакт с огнем.
Все остальные элементы кладут из красного полнотелого кирпича, при этом используют раствор на основе красной печной глины. В состав такого раствора обязательно должен входить жаропрочный цемент. А вот между керамической кладкой и шамотным кирпичом обязательно необходимо выдерживать зазор в 5 мм. Нагреваясь, шамотный кирпич будет расширяться. Поэтому чтобы в процессе эксплуатации конструкция печи не подверглась деформации, необходимо учитывать это зазор.
Все покупные элементы для печи (колосниковая решетка, дверца, варочная поверхность, духовой шкаф и т.д.) ставят в соответствии с общей схемой и назначением печи

Он может быть выполнен из обычного бетона, цементного раствора или сложен из бетонных блоков.
Для кладки печи необходимо закупить 2 вида кирпича: обычный полнотелый из керамики и шамотный (огнеупорный), из которого будет сложена топка, дымовые каналы и все нагреваемые элементы. Стоимость такого материала гораздо выше, чем цена обычного красного кирпича, поэтому обычно из него кладут только те поверхности, которые будут иметь непосредственный контакт с огнем.
Все остальные элементы кладут из красного полнотелого кирпича, при этом используют раствор на основе красной печной глины. В состав такого раствора обязательно должен входить жаропрочный цемент. А вот между керамической кладкой и шамотным кирпичом обязательно необходимо выдерживать зазор в 5 мм. Нагреваясь, шамотный кирпич будет расширяться. Поэтому чтобы в процессе эксплуатации конструкция печи не подверглась деформации, необходимо учитывать это зазор.
Все покупные элементы для печи (колосниковая решетка, дверца, варочная поверхность, духовой шкаф и т.д.) ставят в соответствии с общей схемой и назначением печи.

Колосниковая решетка

Вставляя дверцу топочной камеры или зольника, необходимо обвязать ее стальной отожжённой проволокой. При этом один конец проволоки вставляется в специально предназначенное отверстие, а второй скручивается в жгут и прокладывается между кирпичами, плотно зажимаясь раствором.
При монтаже чугунной топки или чугунной плиты, необходимо обязательно между кирпичом и металлическим элементом прокладывать асбестовый шнур, для компенсации разного температурного расширения материалов.
Дымоход для печи можно выполнить из красного керамического кирпича, а можно использовать керамический блочный дымоход, который приобретается в готовом виде.
Облицовка является финишным этапом строительства печи из кирпича. Для придания красивого эстетичного вида, печь можно облицевать красным керамическим кирпичом, клинкерным (под дикий камень), декоративной плиткой. Такое покрытие придает неповторимый аутентичный вид печи, а также защищает ее от негативного воздействия окружающей среды.

Материалы, которые понадобятся для кладки печи.

• Красный полнотелый керамический кирпич (М-150.)

  М 150

• Шамотный (огнеупорный) кирпич.
• Кладочный раствор (песок, красная печная глина).
• Материал для фундамента (цемент, графий, песок).
• Рубероид.
• Асбестовый шнур, оцинкованная проволока.
• Доски для создания опалубки.
• Армирующая сетка.
• Колосниковая решетка.
• Варочная поверхность (плита).
• Зольник и дверца зольника (поддувала).
• Топочная дверца.
• Дымоходная вьюшка.
• Задвижка дымоходного канала.

Инструменты, которые понадобятся для кладки печи:

• Строительный уровень.
• Совковая лопата.
• Строительный маркер.
• Измерительная лента (рулетка).
• Строительный отвес.
• Угломер.

Общие предпочтения ко всем видам печей

Ряд индивидуальных особенностей банных печей формирует набор требований, которые устанавливаются относительно конструкции печи:

• возможность выбора индивидуальных размеров позволяет размещать обогревательную конструкцию в парных отсеках даже очень малого размера;
• мощность печи оптимально должна быть таковой, чтобы осуществлять не только нагрев парного отделения, но и ряда прочих помещения;
• расход топлива на обогрев кубического метра помещения должен быть минимальным;
• лучшие печи прогреваются быстро и удерживают необходимый температурный режим максимально долго (прочитайте: «Какие печи для бани лучше – обзор преимуществ и недостатков популярных печей»);
• наконец, печь должна обеспечивать баню горячей водой и т.д.

Печь на отработке своими руками: чертежи с инструкциями
