Как сложить печь с духовкой. Установка духовки в кирпичную печь: разберем детально

Кирпичные печи для дома чертежи с порядовками — для самостоятельной кладки

Какой раствор использовать для кладки

От качества кладочного раствора напрямую зависит надежность и долговечность готовой печи. Кладка будет вестись с использованием раствора на песчано-глиняной основе.

В приготовлении раствора нет ничего сложного. Возьмите глину, залейте ее водой и размочите. Просейте смесь через сито, а затем размешайте в «глиняное молоко». В завершении добавьте некоторое количество воды, чтобы получить достаточно вязкий и пластичный раствор.

Помните, от правильности приготовления кладочного раствора напрямую зависит надежность и прочность печи. Сделаете все как нужно – печь будет эффективно обогревать ваш дом в течение долгих лет. Нарушите технологию или решите сильно сэкономить на материалах – тепловой агрегат вряд ли сможет полностью раскрыть свой потенциал и простоять в течение хоть сколь бы то ни было долгого срока.

Раствор, используемый для кладки печи

Процесс работы русской печи

Несмотря на серьёзную конкуренцию и солидную историю, конструкция по-прежнему является востребованной среди владельцев загородной недвижимости. По тому, как устроена русская печь изнутри, можно будет ориентироваться на размеры снаружи и соответственно планировать под неё место и закладывать фундамент.

Перед тем как сложить русскую печь, нужно понять её принцип действия – конструкция является нагревательным прибором периодического действия, то есть при сжигании дров она тепло накапливает, затем почти сутки отдаёт его. Так теплиться или томиться сооружение может почти сутки, что даёт возможность готовить в ней топлёное молоко, распаривать каши и супы, не контролируя процесс.

Перед тем как сделать русскую печь, следует соорудить отдельное фундаментное основание, не соединённое с лентой, поскольку обычно конструкция обладает большим весом

Особенно это важно, когда дом «пляшет» на пучинистом грунте при замерзании и оттаивании. В этом случае печь будет двигаться по собственной амплитуде вместе со своим фундаментом, не разрушая отделку и не влияя на стены и проёмы

Русская печка в разрезе во время протапливания и томленияИсточник 2proraba.com

Принципы работы:

  • все сооружение стоит на кирпичном опечье или бетонном;
  • в подпечке хранятся дрова для растопки, где они очень хорошо просыхают и при розжиге загораются мгновенно;
  • верх подпечка выполнен полусферическим сводом, как корыто;
  • на него насыпают песок, глину, кирпичный бой – любой теплоёмкий материал, а сверху на него выкладывается под печи – передняя часть топки (варочная камера), она кладётся без глиняного раствора.

Если подсыпку игнорировать, то о настоящем подовом хлебе и пирогах можно забыть. Кстати, их пекут на листьях капусты.

Далее идёт загнеток с перетрубьем и хайлом в виде сужающегося сопла. По бокам в загнетке у стенок предусматривают зольники – углубления для тлеющих углей (на следующую растопку) и золы. Иногда их сгребают в очёлок – часть чугунной или каменной плиты (шесток), выступающую из лица (чела) печи.

Для снижения затрат и чистоты в помещении зольник и очёлок можно не делать. Раньше их сгребали в закуток устья, тогда угли берёзы, клёна, вяза, дуба и осины сохраняли жар только сутки.

Приготовление пищи в чугунке на угляхИсточник yandex.net

Скорее всего, отсюда и пошло убеждение в том, что русская печь довольно привередлива в виде топлива. Но это не так – она работает на любом твёрдом топливе, в том числе на:

  • хворосте;
  • кизяке;
  • валежнике;
  • опилках
  • соломе;
  • торфобрикетах.

Загнеток, благодаря такой конфигурации выполняет роль экономайзера, где происходит следующее: дымооборот подогревает воздух, который и поступает в топку, не извлекая из него кислород и не препятствуя горению – смешивания тепловых потоков происходить не должно. По сути загнеток – это энергетический рекуператор (теплообменник).

Перед тем как построить русскую печь, следует заранее свериться с размерами – это важно для того, чтобы сооружение не дымило, быстро не остывало и не использовало много дров. С этой же целью делают идеально гладкие своды хайла

Причём штукатурить их нельзя, поэтому кирпичи с внутренней стороны стёсывают и шлифуют до глянца – тогда не будет завихрений в перетрубье.

Дым из печи выходит в трубуИсточник stroyfora.ru

Похожие конструкции или с чем сравниваем

Классическая «Голландка» предназначена исключительно для отопления дома. Ее главными достоинствами считаются компактность и относительно невысокая цена.

Но так как у голландки нет жарочной поверхности, народ не жалует эти печки. Кроме того КПД у голландки примерно на треть ниже, нежели у шведки.

Эту модель считают усовершенствованной разновидностью шведки. При тех же габаритах она более практична. Слева показана схема москвички:

  1. Зольник или «поддувало»;
  2. Люк для очистки сажи;
  3. Колосниковая решетка;
  4. Топка;
  5. Варочная плита;
  6. Закрывающиеся дверцы под варочную плиту (устанавливаются по желанию);
  7. Вентиляционные каналы;
  8. Люк для очистки;
  9. Бак для подогрева воды;
  10. Духовой шкаф;
  11. «Зимняя» задвижка;
  12. «Летняя» задвижка;
  13. Люк для очистки;
  14. Центральная задвижка.

В эксплуатации она хороша и для небольшого дома, до 50 м2 подходит отлично, но любителю своими руками сложить москвичку практически не реально.

В какой-то степени эту модель можно назвать облегченным вариантом классической русской печи, ведь лежанка это не просто пристройка из кирпича, а плоскость с полноценным щадящим обогревом.

В эксплуатации эта шведская печь удобна, но у конструкции есть несколько серьезных минусов:

  • Большая масса;
  • Печь с лежанкой требует много места;
  • Для любителя довольно сложная порядовка.

Печка шведка с камином .

Очень удобный вариант с высоким КПД. Обычно такая конструкция встраивается между гостиной и кухней.

Все в этой печи хорошо, но, как и в двух предыдущих вариантах, сложить ее самому довольно проблематично.

Эта отопительно-варочная печь больше других может претендовать на классический вариант.

При стандартных габаритах 1020х770х2010 мм она может выдавать до 3600 ккал/час, к примеру, для голландки максимум 2600ккал/час.

Именно печь К.Я. Буслаева и близкие к ней модели лучше всего подходят любителям.

Эксплуатация устройства

После того как конструкция выложена, она просушивается. В летнее время это займёт 2 недели. Если кладка велась в осенне-зимний период, печку начинают подтапливать мелкими щепками по 30 минут один-два раза в день. Для дополнительной вентиляции, открываются все прочистные дверцы и задвижки (если идёт дождь — не открывают).

Фото 2. Готовая печь 3 на 3 кирпича. Устройство установлено около стены, имеет очень компактные размеры.

Когда с поверхности исчезнут влажные пятна, а на металлических элементах перестанет выпадать конденсат — конструкция просушилась. После этого, проводится контрольная топка — несколько часов печь протапливается в полную силу при максимальной тяге. Если в районе топливника не образовалось трещин в кладке (мелкие трещинки-паутинки допустимы), то печь готова к работе.

Внимание! Нельзя сразу сильно топить печь — это вызовет растрескивание кладки и выведет конструкцию из строя ещё до начала эксплуатации. В итоге весь этап строительства займёт в среднем 1 месяц:

В итоге весь этап строительства займёт в среднем 1 месяц:

  • подготовка фундамента — 10 дней;
  • кладка печи и дымохода — 1—2 дня;
  • просушка конструкции — 14—21 день, в зависимости от времени года.

По истечении этого срока, если не было выявлено никаких недочётов, можно начинать топить печь в полную силу.

Фотогалерея: тон капучино в дизайне кухни

Инструкция по использованию

Грани и части кирпича

Грани и части кирпича

Торец кирпича именуют тычком, широкую плоскую сторону — постелью, а боковую поверхность — ложком. Ребра изделия называют усенком. Кладку ведут, устанавливая изделие на постель, которая считается рабочей поверхностью. В единственном варианте элементы ставят на ложок, если стену возводят в ¼ кирпича.

Части камней, отличные от полного кирпича, предназначаются для выполнения углов, поворотов стен, имеют условные названия:

  • трехчетверка (девятка);
  • четверка (четвертинка);
  • половинка.

На части кирпич делят киркой, ударяя по ложку, а не по постели, при этом камень держат, опирая на ребро. У поставщика заказывают небольшой объем неполных элементов заводского производства.

Какой раствор использовать для кладки?

От качества кладочного раствора напрямую зависит надежность и долговечность готовой печи. Кладка будет вестись с использованием раствора на песчано-глиняной основе.

В приготовлении раствора нет ничего сложного. Возьмите глину, залейте ее водой и размочите. Просейте смесь через сито, а затем размешайте в «глиняное молоко». В завершении добавьте некоторое количество воды, чтобы получить достаточно вязкий и пластичный раствор.

Шамотная глина

Помните, от правильности приготовления кладочного раствора напрямую зависит надежность и прочность печи. Сделаете все как нужно – печь будет эффективно обогревать ваш дом в течение долгих лет. Нарушите технологию или решите сильно сэкономить на материалах – тепловой агрегат вряд ли сможет полностью раскрыть свой потенциал и простоять в течение хоть сколь бы то ни было долгого срока.

Раствор, используемый для кладки печи

Преимущества и недостатки печи из кирпича в доме

Итак, попробуем понять, почему старинный отопительный прибор зачастую оказывается более предпочтительным, чем его современные высокотехнологичные аналоги. Причин несколько:

  • Корпус печи является превосходным теплоаккумулятором: Благодаря этому свойству, кирпичную печь приходится топить гораздо реже, чем обычную стальную и даже чугунную. Некоторые разновидности держат тепло до 24-х часов, в то время как в топку металлической печи дрова нужно подбрасывать каждые 4–6 часов.
  • Способность накапливать тепло делает кирпичную печь более экономичной и менее вредной для экологии, чем её металлические «заменители». Топливо в ней сгорает в оптимальном режиме — с наибольшей теплоотдачей и почти полным распадом органических молекул на воду и углекислоту. Образующийся при этом избыток тепла усваивается кирпичной кладкой и затем постепенно передаётся помещению.
  • Наружная поверхность печи не нагревается до высокой температуры.

Благодаря этому, генерируемое данным агрегатом тепловое излучение является более мягким, чем у горячих стальных печек. Кроме того, при контакте с горячим металлом подгорает содержащаяся в воздухе пыль, выделяя вредные летучие вещества (об этом можно узнать по характерному неприятному запаху). Конечно, отравиться ими нельзя, но вред здоровью они, безусловно, наносят.

Кирпичная печь (к каменным это не относится) при нагревании выделяет пар, а при остывании снова его впитывает. Этот процесс называют дыханием печи. Благодаря ему, относительная влажность нагреваемого воздуха всегда остаётся на комфортном уровне — в пределах 40–60%. При работе любого другого отопительного прибора, не оборудованного увлажнителем, относительная влажность в помещении снижается, то есть воздух становится сухим.

Стальной печи избыток теплоты девать некуда, поэтому её приходится либо часто топить, подкладывая маленькие порции топлива, либо эксплуатировать в режиме тления. В последнем случае время работы на одной закладке топлива увеличивается, но оно сгорает с неполной теплоотдачей и с большим количеством угарного газа и других вредных для экологии веществ — т. н. тяжёлых углеводородных радикалов.

Что можно противопоставить всему вышесказанному? Остывшее помещение кирпичной печью прогревается достаточно долго. Поэтому домовладельцам рекомендуют всё-таки обзавестись дополнительно стальным конвектором, который прогреет воздух в форсированном режиме, пока печь топится.

Также следует учесть, что печь из кирпича — довольно массивное сооружение, которое должно возводиться вместе с домом. И делать это в идеале должен опытный мастер, которого ещё нужно найти.

Применение кирпичных печей

Сфера применения печей их основными функциями — отоплением и приготовлением пищи — не ограничивается. Вот какие ещё задачи под силу решить такому агрегату:

  1. Копчение мяса и рыбы.
  2. Переплавка металлолома (печь-вагранка).
  3. Закалка и цементирование металлических деталей (муфельные печи).
  4. Обжиг керамических изделий.
  5. Нагрев заготовок в кузнечной мастерской.
  6. Поддержание требуемого температурно-влажностного режима в бане.

А вот в птичниках, оранжереях, теплицах и животноводческих фермах строить печь из кирпича не рекомендуют: здесь ей придётся дышать гнилостными испарениями, что приведёт к быстрой порче.

Три варианта кладки печки с порядовками

Ниже — информация, касающаяся возведения основного тела отопительного оборудования. Закладка фундамента подробно разобрана в предыдущем пункте данной статьи. В качестве примеров выбраны наиболее популярные модификации.

Русская с высокой лежанкой

Обустраивается в регионах с холодным и умеренным климатом. Топится один/два раза в день.

Далее — описания рядов:

  • Первый должен быть сплошным с применением цементного или известкового раствора.
  • Начиная со 2-го и по 4-й, начинают выводить подобие колодца. С лицевой стороны — отверстие для подпечья. Обязательное условие — наличие перевязки.
  • 5-й — начало свода. Для его выкладки потребуется фигурная опалубка, а у кирпичей придется стесывать пятки. Операция продолжается в 6 и 7 линиях. В 8-м свод смыкается.
  • Ряды с 8 по 10 выкладываются в один камень. В 11-м перекрывается холодная печурка. Сверху засыпается слой песка. Он должен иметь уклон, направленный к задней части.
  • В 12-м по насыпанному песку выкладывается сплошная поверхность из тугоплавкого камня. Эта часть топки будет находиться в непосредственном контакте с огнем. Желательно, чтобы пол был идеально ровным. Не получается? Можно подсыпать песка и отшлифовать наружную поверхность.
  • Ряды с 13-го по 16-й — горнило. Блоки — в 3/4, с перевязью. Раствор для кладки на данном этапе не требуется. Для обустройства замков камни стесываются под 450.
  • Начиная с 17-й линии, формируют устье и заднюю поверхность. Строится варочная камера. Кирпич со стесанными пятами ставится на ребро.
  • 18-й. Выкладываются печные стенки. Для заполнения свободного пространства между отдельными камерами потребуется песок. В него можно добавить срезанные пяты.
  • 19-й — выкладка сводчатого проема над шестком. За ним — устье.
  • 20-й — выравниваются стенки. Уменьшается отверстие над шестком. Формируется перетрубье.
  • 21-й ряд ничем не отличается от 19-го.
  • 22-й — свод закрывается. Справа обустраивается камера, в которой будет скапливаться сажа. Здесь же размещается вьюшка. С ее помощью перекрывают дымоход, чтобы тепло слишком быстро не уходило в атмосферу.
  • Линии с 22-го по 32-й — выкладка перетрубья, закладка вьюшки и строительство дымоходного канала. Сечение последнего — 26х26 см.

После этого остается только вывести наружную трубу и смонтировать дополнительную заслонку. Для нее потребуется стальной уголок или полоса толщиной 3 мм.

Полукруглые камеры можно заменить обычными прямоугольными.

Усовершенствованная «Теплушка»

У всех кирпичных печей есть один общий недостаток — стенки прогреваются неравномерно. Строители пытаются решать эту проблему, вводя изменения в конструкцию. Так и появилась «Теплушка». После сгорания топлива часть газа сразу через дымоход покидает дом. Остаток переходит в каналы и предназначается для отопления помещений.

Теплоотдача в сравнении с классической русской модификацией увеличивается сразу в 2,5 раза. Конструктивно «Теплушка» ближе к колпаковым аналогам. Камера делится на 2 части: в верхней готовят пищу, в нижней сжигается топливо. Сам пол держится на предварительно установленных столбиках. Дополнительно по бокам обустраиваются 4 отверстия для пропуска продуктов сгорания. Минимальная высота дымохода — 5 метров. Отсчет ведется от низа топливника.

Основные отличия от традиционного варианта — смещение канала по отношению к топливнику. Для отвода остывшего газа внизу канала прокладываются специальные отверстия.

Важно! Заслонка в момент приготовления пищи должна быть закрыта. Можно воспользоваться специальным глазком

Порядовки к «Теплушке» представлены на многочисленных схемах. Основное требование — для увеличения теплоотдачи перекрытие, обустроенное в 21-й линии, тщательно засыпается смесью песка и обломков.

Простая печь со щитком

Этот вариант — для тех, кто хочет построить на даче или в небольшом загородном коттедже (не более 20 кв. метров) печь с минимальными расходами, в том числе временными. Топка — из шамотного клинкера, как вариант, красного полнотелого (при условии, что в качестве топлива будет использоваться только уголь).

Готовка и сжигание топлива — в отдельных камерах. Газы проходят через варочную камеру и переходят в дымоотвод. Увидеть в деталях все необходимые разрезы кладки позволяют фото кирпичных печей для дома.

В самом низу обустраивается горизонтальный канал. Благодаря ему хорошо прогревается воздух рядом с фундаментом. В помещении создается благоприятный для человека микроклимат.

Виды печей из кирпича для дома

Домашние печки отличаются друг от друга по конструкции, форме и отделке. Можно сложить прямоугольную, квадратную или круглую конструкцию

Такое разнообразие позволит выбрать оптимальный вариант для конкретного проекта, принимая во внимание назначение печки и интерьер помещения, где конструкция будет находиться

Варианты печей

Русская печь — довольно большое сооружение, занимающее центральное место в доме. Конструкция включает в себя нагрев помещения, варочную камеру для приготовления пищи и выпечки хлебобулочных изделий. Наличие варочного отделения печи позволяет готовить пищу в соответствии с рецептами, которые просто нельзя приготовить по-другому. У конструкции русской печи есть ещё одна важная особенность — лежанка в её верхней части для сна. В старые времена, греясь на русской печи, люди лечили всевозможные заболевания (простуду, артриты, прострелы).

Голландская печка — коэффициент полезного действия у этого сооружения достигает всего 60 %. Фактически, это печь с топкой и системой для удаления дыма (дымоходом). Такие печи часто используются в небольших домах, но только для отопления, на них нельзя готовить пищу. Отсутствие варочной поверхности заставляет горячий воздух более эффективно нагревать кирпичные стены печки и воздух в помещении.

Печь для бани — эта конструкция предусматривает дровяное отопление. Обычно передняя часть печки выходит в предбанник, откуда и закладываются дрова. Задняя часть сооружения находится за перегородкой, отделяющей предбанник непосредственно от бани. Вместо сложных дымовых ходов в заднюю часть конструкции встроен металлический котёл для воды. Печь в бане выполняет две функции: быстро нагревает помещение (в течение часа-двух) и воду для мытья. С помощью этой печи баня очень быстро нагревается, но так же быстро и остывает (без регулярного подбрасывания дров).

Узнайте, как построить голландскую печь, отопительную печь длительного горения и печь булерьян.

Она располагается на специально расположенных внутренних кирпичных выступах прямо над топкой для дров или угля, на ней почти всегда есть одно или два круглых открывающихся отверстия. Круглые отверстия на варочной плите закрываются с помощью специальных наборных колец разного диаметра, выполненных из чугуна. Эти отверстия служат для приготовления пищи, с их помощью добавляют или уменьшают температуру под кастрюлями с готовящейся едой.

Печь с водогрейным контуром — такая конструкция обычно идентична кирпичной печке с разветвлёнными дымовыми ходами, но в ней есть одно существенное отличие: в топку для дров встроена металлическая ёмкость для воды. Этот водяной котел соединён с системой отопления в доме, и когда печка топится — одновременно нагревается до кипения вода в котле. Расширяясь, вода поступает в трубы отопительной системы. Такая конструкция — одна из самых эффективных и энергосберегающих, к тому же предусматривает приготовление пищи.

Важно! В случае когда печь размещена рядом со стеной, конвекционные потоки холодного воздуха, поступающего из дверей и окон, активно перемещаются по дому. В результате жильцы будут постоянно ощущать холод и сквозняки в районе пола.

Основные особенности порядовки для печей

В современном понимании порядовка отопительно-варочных печей представляет собой схему, главным достоинством которой является упрощение процедуры оснащения отопительного устройства, обеспечивающего наиболее эффективный обогрев любого загородного строения.

Преимущества

В то же время важно упомянуть о том, что применение порядовок позволяет владельцу воспользоваться многими достоинствами этих конструкций:

  • Если владелец будет располагать схемой порядовки. которая была разработана при участии квалифицированных печников, то тем самым у него будет возможность не тратить большие деньги на услуги специалистов. Вне зависимости от наличия специальных знаний и опыта касательно сооружения печей любой человек может довольно быстро, ориентируясь на порядовку, сложить печь, которая обеспечит эффективный обогрев строения;
  • Большое разнообразие вариантов конструкций. Если заглянуть в сеть интернет, а также просмотреть доступные источники специализированной литературы, то там представлены в большом количестве фотографии и видео сооружения классических порядовок для печей, которые способны эффективно отапливать с минимальными затратами дом или дачу. Среди них можно найти такой вариант порядовки, который подойдет для любой печи с учетом ее конструкционных особенностей. Скажем, при желании можно подобрать порядовку для духовой или варочной печи;
  • Экономия времени. Вне зависимости от особенностей конструкции печей, для которых предназначена порядовка, с ее помощью можно с минимальными затратами времени завершить весь комплекс работ по обустройству отопительной установки. В результате это не только обеспечит экономию в деньгах, но и позволит раньше запланированного срока начать обогревать объект, для которого и создавалась печь;
  • Четкость и понятность схемы. При разработке порядовок квалифицированными специалистами делается акцент на том, чтобы уяснить их суть мог даже человек, который далек от этой сферы;
  • Точный порядок выполнения операций. ясность указаний относительно используемых материалов. В случае использования порядовки владелец может быть уверен, что все сделает правильно, а это исключает возникновение проблем при работе такой печи.

Располагая порядовкой, владелец загородного дома может рассчитывать на то, что сумеет построить своими руками довольно качественную печь, невзирая на то, имеются ли сложности в плане реализации ее конструкции. Рассматриваемые схемы, упрощающие процесс кладки печи, отличаются большим разнообразием, доступны для любого человека и требуют небольших расходов времени, за счет чего любому желающему доступна возможность создать такую отопительную установку, которая будет учитывать его пожелания относительно габаритов и функциональности.

Все больше собственников частных и загородных строений останавливают выбор на использовании порядовок, на основе которых возводят печи в жилом строении. Среди главных достоинств этих схем следует отметить простоту реализации и эффективность. за счет чего они востребованы среди профессиональных, а также начинающих печников.

Немаловажным достоинством порядовок является и то, что схема представления отличается очень подробным указанием всех основных этапов: все они расписываются достаточно подробно, что в результате позволяет создать такую печь для обогрева загородного дома, чтобы она не только не создавала проблем в эксплуатации, но и обеспечивала наиболее эффективную работу по обогреву помещений с минимальными затратами со стороны владельца по обеспечению ее беспроблемной работы.

Особенности

Смелый декоративный элемент выглядит живо и современно несмотря на старинное происхождение. Порой кирпич обнажается при ремонте во время демонтажа старой отделки – обоев или штукатурки. Не торопитесь избавляться от подобных «подарков» судьбы. Если кирпичную стену правильно обыграть, она станет предметом гордости хозяев, вызовет всеобщий интерес и восхищение. Порой, чтобы вернуть красоту натуральной кладке, приходится немало повозиться. Очистить стену от кусков штукатурки, пыли и грязи не так-то просто. В некоторых случаях простого удаления остатков недостаточно и приходится заниматься восстановлением поверхности.

При разработке проекта будущего дизайна необходимо учитывать следующие особенности данного вида отделки:

  • ее можно с легкостью вписать практически в любой стиль – этнический, классический, прованс, поп-арт, гранж, лофт. В эклектичном дизайне она также будет весьма уместна;
  • оттенок акцентной части стены не обязан совпадать с цветом базы. Он может быть несколько светлее или темнее остальных поверхностей;
  • материал, покрытый специальным лаком, способен добавлять помещению света за счет хороших отражательных способностей;
  • настоящий кирпич можно с успехом заменить имитацией, выполненной из различных материалов;
  • облицованная стена станет отличным фоном для декора – фотографий, картин;
  • наиболее удачными считаются альянсы светлого кирпича и отделки с красным или персиковым оттенком. Элементы кофейного цвета отлично совмещаются с серыми и бежевыми поверхностями;
  • длительная служба кирпича невозможна без обработки его поверхности антисептическими средствами, защищающими от возникновения плесени и грибка.

Немного о металле в кладке

В печах металл вообще-то нежелателен — коэффициент его теплового расширения не совпадает с КТР кирпича. В печи, понятное дело, без металла обойтись невозможно

Поэтому важно соблюдать немного простых правил, которые помогут избежать лишних трещин в кладке

Прочистные лючки и поддувальные дверцы устанавливают просто на кладочный раствор — глиняно-песчаный. Естественно, в отверстия рамок вставляют проволоку и концы ее запускают в кладку между рядами.

Топочные дверцы сильно греются. Поэтому плотно их вставлять нельзя — разорвут кладку или сами треснут. Чтобы этого не произошло, по периметру рамки наматывается шнур из асбеста, базальта или каолина, вымоченный в глиняном растворе — он сыграет роль теплового компенсатора и герметизирует соединение.

Точно так же ставят и духовку. Но подобная подмотка требуется только в районе дверцы. Сам ящик духового шкафа не укутывают. Хотя поверх шкафа хорошо бы нанести слой примерно в 5–10 мм кладочного раствора — немного выровняет нагрев и предохранит от прямого воздействия жара. Конечно, на боковые стенки такой состав не наносится — отлетит при первой же топке.

Колосник всегда в топке ставят свободно — чтобы зазор получился не менее 5 мм с каждой стороны.

Варочный настил (чаще именуемый просто плитой) кладут на тонкий слой раствора. В который можно добавить размоченного асбеста или каолина. Чуть иначе ставят плиты финского производства — у них настил и рамка выполнены как отдельные элементы. Поэтому их просто прокладывают каолиновой ватой.

Поверх кладки, по верхнему наружному углу у плиты прокладывают рамку из стального уголка — фаянс. Он служит для предохранения кладки от разрушения — все же бывает, что угол задевают кастрюлями или другой посудой.

Если к плите со щитком над варочным настилом сделать камеру (добавить боковые стенки и подобие перекрытия), то в итоге выйдет конструкция, больше известная как шведка — весьма популярная среди профи и самодельщиков кухонная печка.

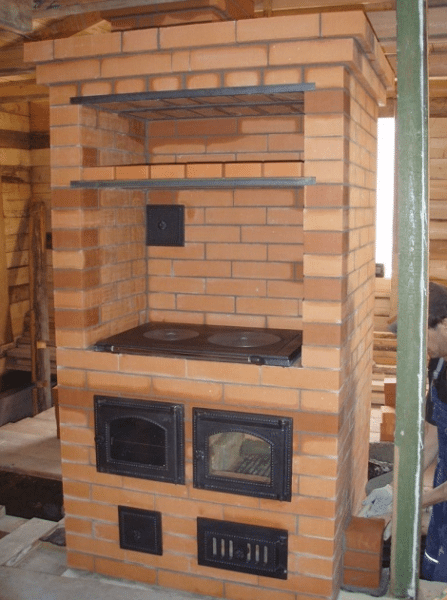

Обзор более сложных печей с духовкой и плитой

Печь, описанная выше, в основном подходит для приготовления пищи. Примерно такой же функционал и у небольшой печки-барбекю, которая, как правило, устанавливается на открытом воздухе. Но есть и более сложные конструкции, которые с успехом выполняют не только «кулинарную», но и отопительную функции. Например, это может быть…

  • Печь с водяной коробкой. Ее теплоотдача составляет около 600 ккал/ч при протапливании дважды в день.
  • Печь-«шведка». Главные достоинства этого варианта – компактность в сочетании с высокой эффективностью.
  • Двухколпаковая печь. Эффективно обогревает помещение до 45 м. кв., но в то же время очень компактна. Размеры основания – 5х4 кирпича или 5х3.5 кирпича.

Ремонт печей с духовкой и плитой имеет свою специфику, как и любая другая печная конструкция для бани или дома. Однако эта тема заслуживает отдельного и детального рассмотрения.

Рекомендуем вам просмотреть видео, чтобы лучше понять и усвоить принципы кладки печи.

Материалы для печи

Чтобы была сделана грубка своими руками, потребуется подготовить материалы. Все комплектующие для изготовления печи с лежанкой старайтесь брать хорошего качества, ведь конструкция будет служить вам не один год.

  • Кирпич керамический. Это будет облицовкой изделия. Берите без сколов и одного цвета. Он есть различной конфигурации, поэтому сначала стоит составить чертеж изделия и решить, какой внешний вид оно будет иметь. Вместо облицовки печи с лежанкой может быть использована декоративная или обычная штукатурка. Если будет использована штукатурка, потом поверхность может быть окрашена.
  • Кирпич огнеупорный. Он способен выдерживать высокие температуры. Просчитайте, какое количество потребуется для изготовления топочного отделения своими руками.
  • Глина и песок потребуются при изготовлении раствора для кладки конструкции.
  • Шамотный порошок будет использован как добавка к раствору.
  • Колосники. Желательно брать выполненные из чугуна. Металлические, при использовании угля, очень быстро прогорят.
  • Дверка топочная.
  • Дверка для поддувала.
  • Задвижка дымовая.
  • Для гидроизоляции следует взять рубероид.

Общие предпочтения ко всем видам печей

Ряд индивидуальных особенностей банных печей формирует набор требований, которые устанавливаются относительно конструкции печи:

  • возможность выбора индивидуальных размеров позволяет размещать обогревательную конструкцию в парных отсеках даже очень малого размера;
  • мощность печи оптимально должна быть таковой, чтобы осуществлять не только нагрев парного отделения, но и ряда прочих помещения;
  • расход топлива на обогрев кубического метра помещения должен быть минимальным;
  • лучшие печи прогреваются быстро и удерживают необходимый температурный режим максимально долго (прочитайте: «Какие печи для бани лучше – обзор преимуществ и недостатков популярных печей»);
  • наконец, печь должна обеспечивать баню горячей водой и т.д.
Поделитесь в социальных сетях:FacebookXВКонтактеredditWhatsApp
Напишите комментарий
